WebRTC M80：VP9 多层（SVC:联播）崩溃问题定位与修复建议

WebRTC M80：VP9 多层（SVC/联播）崩溃问题定位与分析

1. 问题背景

现象：在 VP9 编码场景下，开启 FlexFEC 时会触发 WebRTC 内部断言，导致崩溃。具体表现如下：

numSimulcastLayers = 1 时正常
numSimulcastLayers = 2 时崩溃（在 pc.setRemoteDescription() 后触发编码线程崩溃）典型的崩溃日志：

txt 复制代码

Fatal error in .../vp9_impl.cc
Check failed: ref_buf_.find(fb_idx) != ref_buf_.end()

2. 核心结论

并非"内存只分配了两个 buffer"

ref_buf_ 是引用缓存映射，崩溃时仅有 key 0/1，但编码配置要求引用 fb_idx=2，导致断言失败。
根本原因在于 VP9 SVC 参考链状态不同步 （M80 旧路径问题），不是 FlexFEC 单点问题。

常见触发条件：多层 + 动态 setParameters(isActive) 切层 + 码率/层激活重配置。
即使只设置了 numSimulcastLayers，仍可能进入 VP9 SVC

关键在于 VideoCodecVP9.numberOfSpatialLayers/numberOfTemporalLayers，只要大于 1 就会设置 is_svc_=1。---

3. 层数到底在哪里赋值？

默认值来源：

VideoEncoder::GetDefaultVp9Settings()
- numberOfTemporalLayers = 1
- numberOfSpatialLayers = 1

真正覆盖来源（关键）：

VideoCodecInitializer::VideoEncoderConfigToVideoCodec(...)
执行 config.encoder_specific_settings->FillEncoderSpecificSettings(&video_codec); 后， video_codec.VP9().numberOfSpatialLayers/numberOfTemporalLayers 被写入实际值。

你贴的配置逻辑中（VP9 分支）会按 SSRC/FieldTrial 计算并赋值：

vp9_settings.numberOfSpatialLayers = ...
vp9_settings.numberOfTemporalLayers = ...

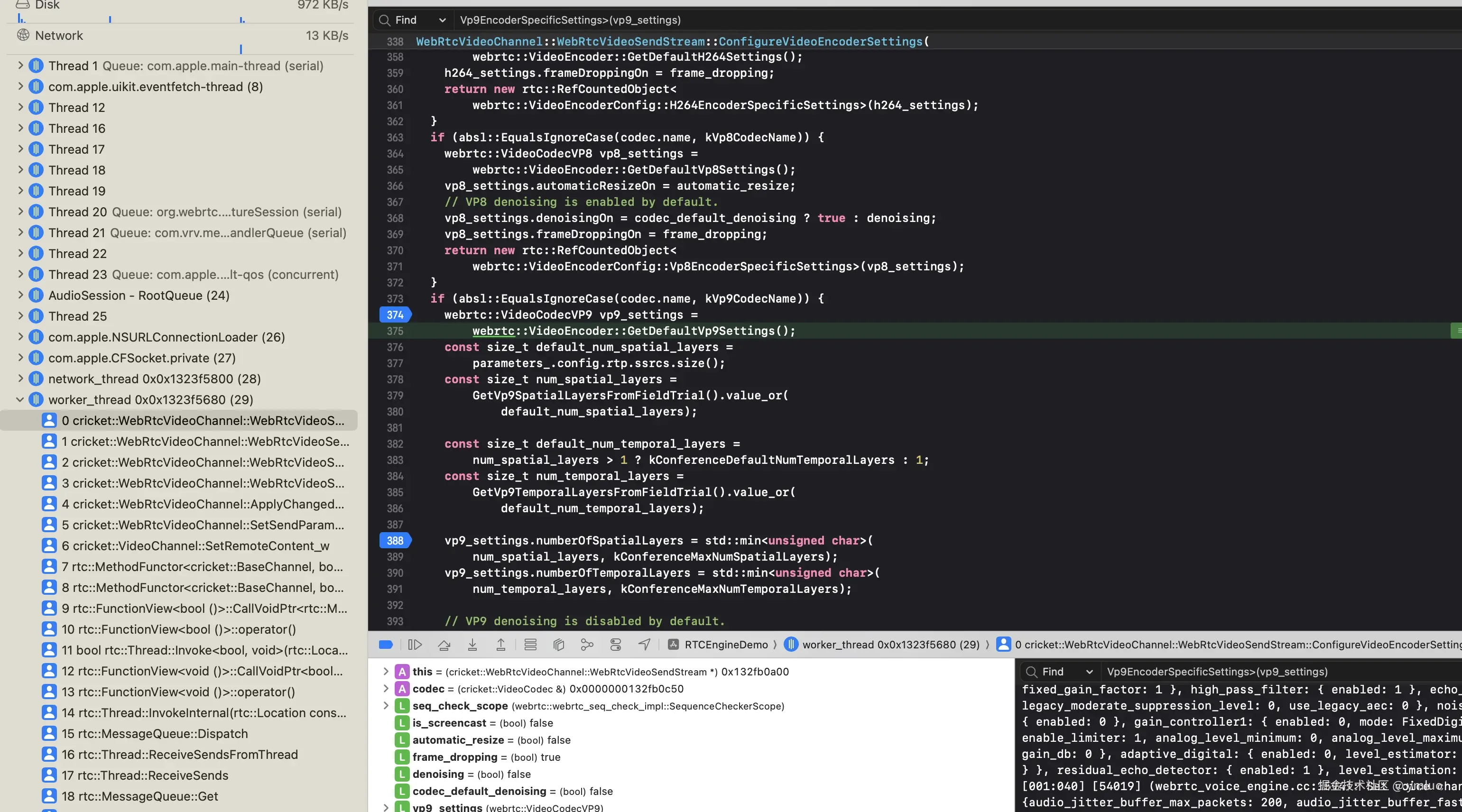

图片解读：VP9层数赋值调用逻辑

上图展示了从业务配置到VP9编码器初始化过程中，层数参数传递的关键路径：

配置入口 ：VideoEncoderConfig 中的 encoder_specific_settings 存储了VP9的专属配置
转换过程 ：VideoCodecInitializer::VideoEncoderConfigToVideoCodec() 负责将高层配置转换为底层 VideoCodec 结构
关键赋值点 ：在 FillEncoderSpecificSettings(&video_codec) 中，根据以下逻辑确定最终层数：
- 优先使用 SimulcastUtility 计算的层数（基于SSRC和FieldTrial配置）
- 如果未配置，则回退到默认值（spatial=1, temporal=1）
- 最终写入 video_codec.VP9().numberOfSpatialLayers 和 video_codec.VP9().numberOfTemporalLayers
编码器生效 ：VP9EncoderImpl::InitEncode() 读取这些值，设置 is_svc_ 标志和内部状态

关键发现：

即使 numSimulcastLayers=1，如果 encoder_specific_settings 中设置了多层，仍会进入SVC模式
SetSvcRates() 根据当前激活的 spatial layers 更新参考缓冲区，但动态切换时可能出现不同步
崩溃的根本原因是：参考缓冲区更新（UpdateReferenceBuffers）与引用索引计算（FillReferenceIndices）在动态重配置时出现时序错位

4. 调用链（函数级）

text 复制代码

上层(iOS/ObjC) 改 encodings[i].isActive
  -> RTCRtpSender::setParameters()
    -> 触发发送编码重配置
      -> VideoCodecInitializer::VideoEncoderConfigToVideoCodec(...)
        -> FillEncoderSpecificSettings(&video_codec)
           (VP9层数写入 numberOfSpatialLayers/numberOfTemporalLayers)
      -> VP9EncoderImpl::InitEncode(...)
      -> VP9EncoderImpl::SetSvcRates(...)
      -> VP9EncoderImpl::SetReferences(...)
      -> VP9EncoderImpl::FillReferenceIndices(...)
         (读取 enc_layer_conf.*_fb_idx，访问 ref_buf_[fb_idx])
      -> VP9EncoderImpl::UpdateReferenceBuffers(...)

5. 关键日志解读（你的日志）

VP9 Init: spatial=2 temporal=3 is_svc=1
=> 已进入 VP9 SVC。
SetSvcRates: active_spatial=0 -> 2
=> 存在层激活变化。
UpdateReferenceBuffers ... update ref_buf idx=0/1
=> 当前只更新到了 0/1。
VP9 reference ... fb_idx=2 ref_buf size=2
=> 读取引用槽位 2 时找不到，触发崩溃。

6. 为什么 `po` 看到 `<nil>` / `'\x03'`？

numberOfTemporalLayers/numberOfSpatialLayers 是 unsigned char。

po 用于 ObjC 对象，不适合此类 C++ 基本类型，显示会误导。

建议用：

lldb 复制代码

p (int)video_codec.VP9().numberOfTemporalLayers
p (int)video_codec.VP9().numberOfSpatialLayers

7. 流程图（问题触发路径）

flowchart TD A[iOS 调用 setParameters<br/>切换 encoding.isActive] --> B[发送侧重配置编码器] B --> C[FillEncoderSpecificSettings 写入 VP9 层数] C --> D[VP9 InitEncode / SetSvcRates] D --> E[SetReferences 计算 gld/lst/alt fb_idx] E --> F[FillReferenceIndices 取 ref_buf[fb_idx]] F -->|fb_idx存在| G[正常编码] F -->|fb_idx缺失| H[DCHECK崩溃] D --> I[UpdateReferenceBuffers 更新已编码槽位] I --> F

8. 修复建议

8.1 业务侧（优先，最稳）

M80 下 VP9 禁止运行时动态切层 （setParameters(isActive)）。
VP9 使用单层（spatial=1），或改为重协商切层。
需要动态联播时优先 VP8/H264。
清理非法 SDP（如错误 red fmtp）。

8.2 编码器侧（止崩，不是根治）

在 FillReferenceIndices() 对 last/alt/golden 引用做安全检查：

找不到 fb_idx：跳过引用 + force_key_frame_ = true
引用异常：跳过引用 + force_key_frame_ = true
不再直接依赖 RTC_DCHECK(find != end)

同时在 SetSvcRates() 中当 active spatial 变化时，强制关键帧恢复参考链。

9. 快速验证清单

VP9 + 单层，不做 isActive 切换：是否稳定
VP8/H264 + 多层 + isActive 切换：是否稳定
VP9 + 多层 + 改为重协商切层：是否稳定
FillReferenceIndices 防护后是否不再崩溃

10. 本地排查命令

bash 复制代码

cd /Users/vrv/Documents/Github/webrtc/webrtc_m80_src/src
git grep -n "numberOfSpatialLayers[[:space:]]*="
git grep -n "numberOfTemporalLayers[[:space:]]*="
git grep -n "FillEncoderSpecificSettings"
git grep -n "SetSvcRates\\|SetReferences\\|FillReferenceIndices\\|UpdateReferenceBuffers" modules/video_coding/codecs/vp9

11. 最终结论

这是 M80 VP9 多层参考链在动态切层场景下的稳定性问题 。

numSimulcastLayers=2 只是触发条件之一，真正决定是否进入该路径的是 VP9 的 numberOfSpatialLayers/numberOfTemporalLayers 被赋值为多层后，SVC 引用链在重配置阶段出现不同步。

关键补充：

上层接口在同时配置 VP9 的联播（simulcast）多个 encoder 后，WebRTC 内部会默认开启 SVC L3T2（3层空间+2层时间）支持
开启 FlexFEC 时，这种复杂组合（simulcast + SVC + FlexFEC + RTX）会导致内部状态管理混乱
根本解决方案：在 M80 版本中，需要主动关闭 SVC 支持来避免此问题
现状限制：当前 M80 版本不支持 simulcast + SVC + FlexFEC + RTX 这种复杂组合，建议业务侧简化配置或升级到更高版本

优化建议：

业务层明确关闭 VP9 SVC：设置 numberOfSpatialLayers = 1 且 numberOfTemporalLayers = 1
避免同时启用 simulcast、SVC、FlexFEC、RTX 四种特性
如必须使用多层编码，考虑降级到 VP8/H264 或升级 WebRTC 版本
使用fieldTrials的配置WebRTC-SupportVP9SVC/EnabledByFlag_1SL2TL（1个空间层 2 个时间层）或者EnabledByFlag_1SL1TL,关闭 SVC 的多个空间层；
