螺纹紧固件

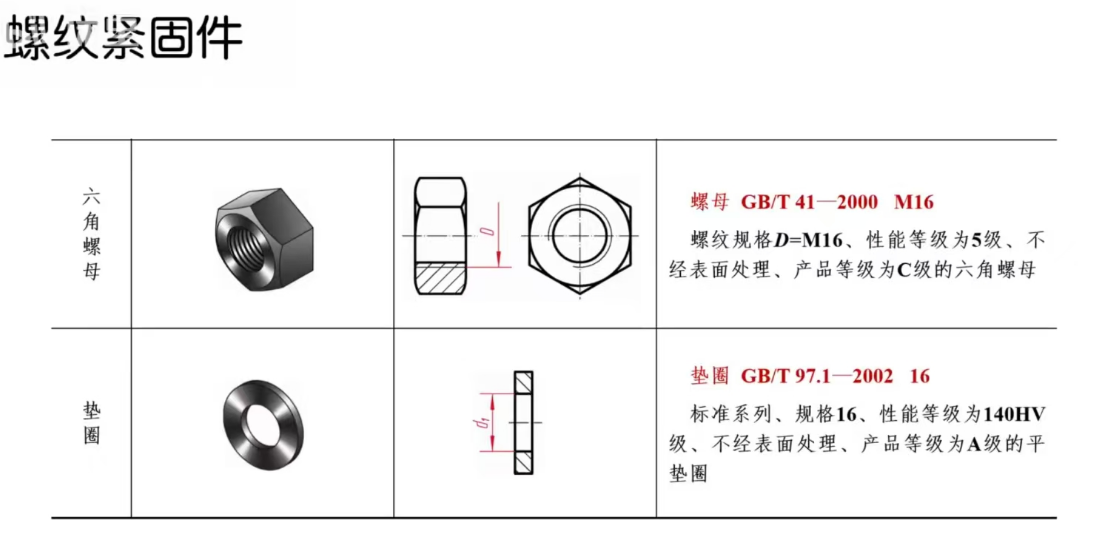

螺纹紧固件是利用螺纹连接功能实现零件紧固的标准件，在机械装配中应用非常广泛，常见的有螺栓，双头螺柱，螺母垫圈，螺钉等等

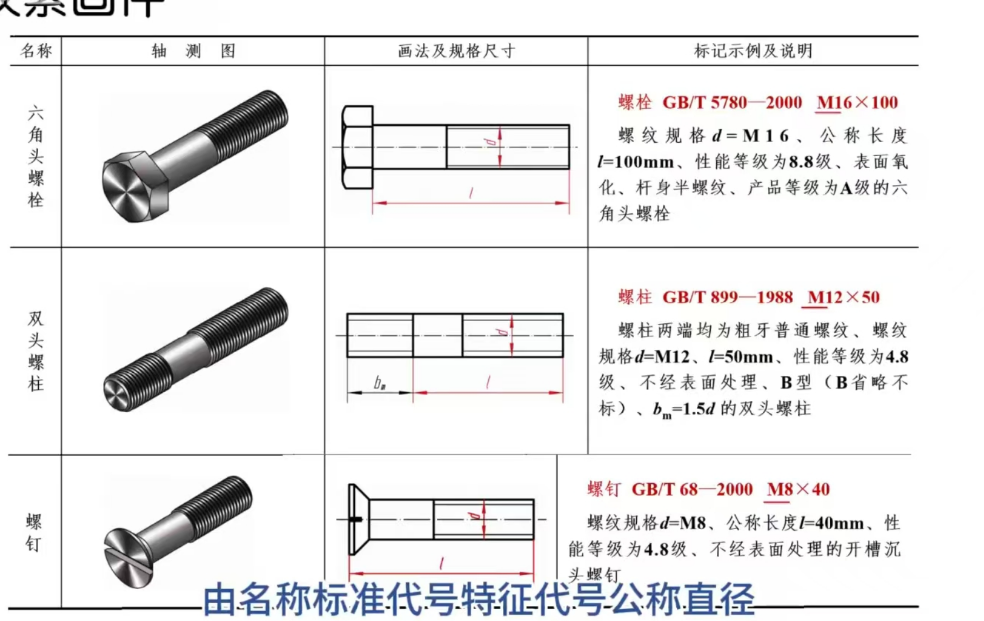

螺栓，螺柱，螺钉的标记形式相同：由名称 标准代号 特征代号 公称直径 × 公称长度 组成（这里的公称直径指的是内螺纹的大径）这里的公称长度代表的意思有所不同具体大家看图中的标注
装配图的规定画法

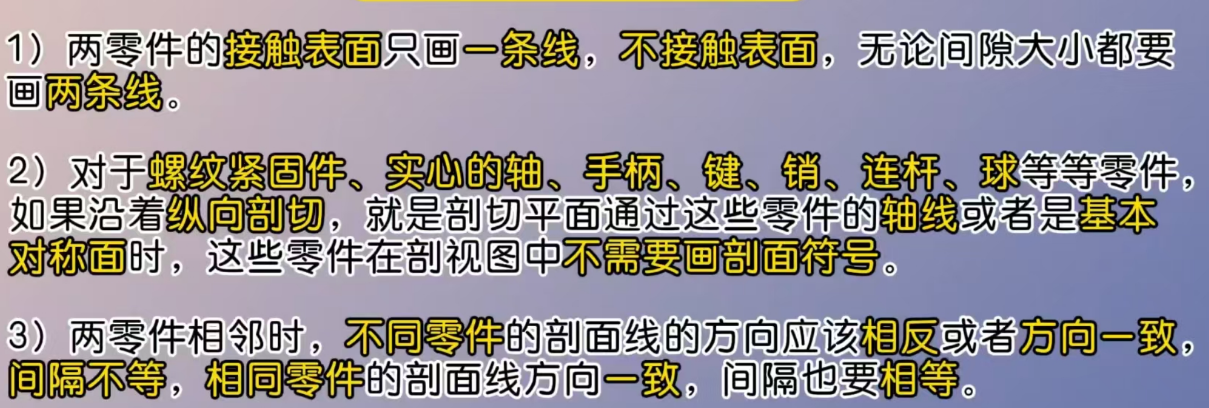

由于螺纹紧固件大多为标准件，标准件不需要单独画零件图，所以一般只会出现在装配图上，所以这里给大家讲一讲装配图的一些规定画法

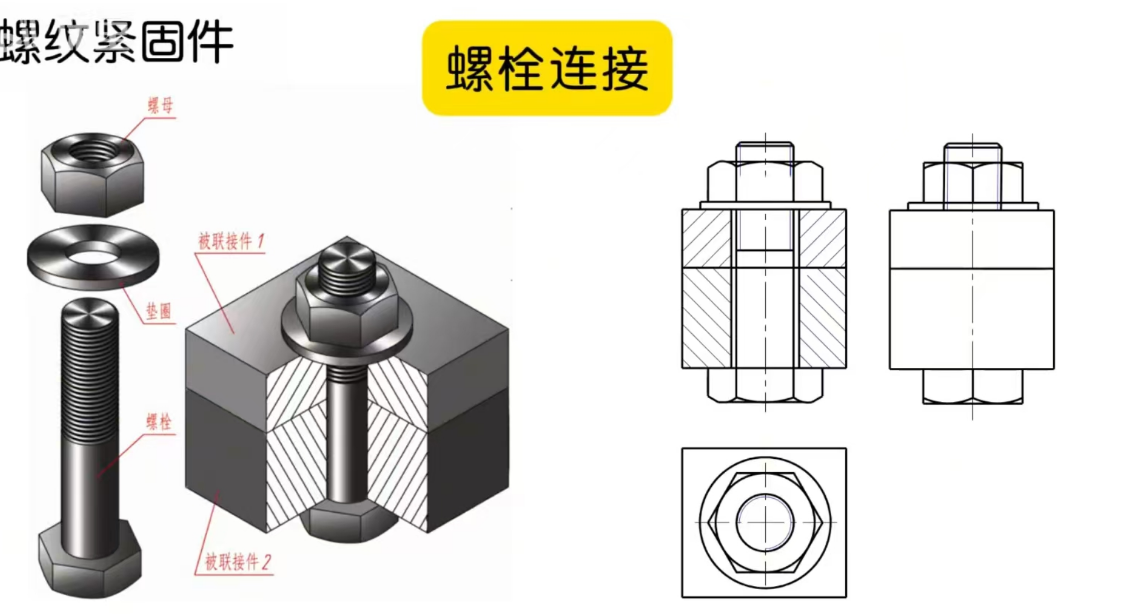

螺栓连接的画法
螺栓用来连接两个不太厚，并且能够加工成通孔的零件，螺栓一般会与垫圈，螺母配合使用
大家可以先通过观察这幅图，然后结合上面我给出了一些装配图的规定画法思考一下
首先在这幅图中我们要注意的第一个点：在正视图中我们可以看到在中心的那条细点画线左右两边，有两条竖的细线，这就代表螺栓和连接件之间是有缝隙的， 即使他们的缝隙很小仍然要把它们画出来，然后再看图形中间那条横着的粗实线，这里只画了一条，代表两个连接件之间是紧密贴合的

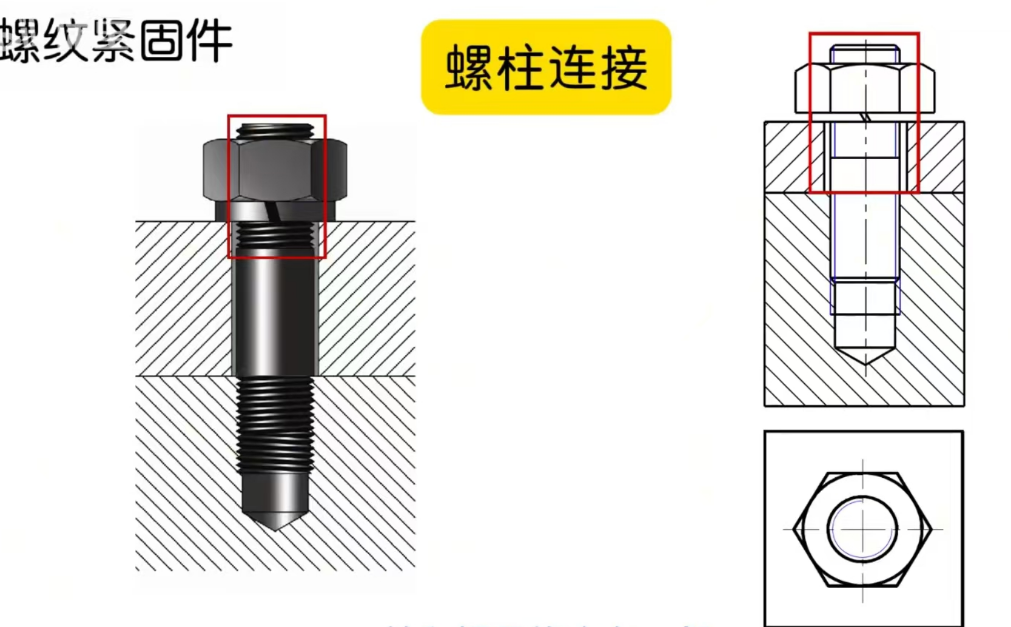

螺柱连接的画法
当两个被连接件中有一个很厚不方便加工通孔时，我们通常采用双头螺柱连接，双头螺柱两端均有螺纹，我们把一端称为旋入端，一端称为紧固端
通过名称大家应该可以很好的猜到有螺母和垫圈的这一段为紧固端，而下面一段为旋入端

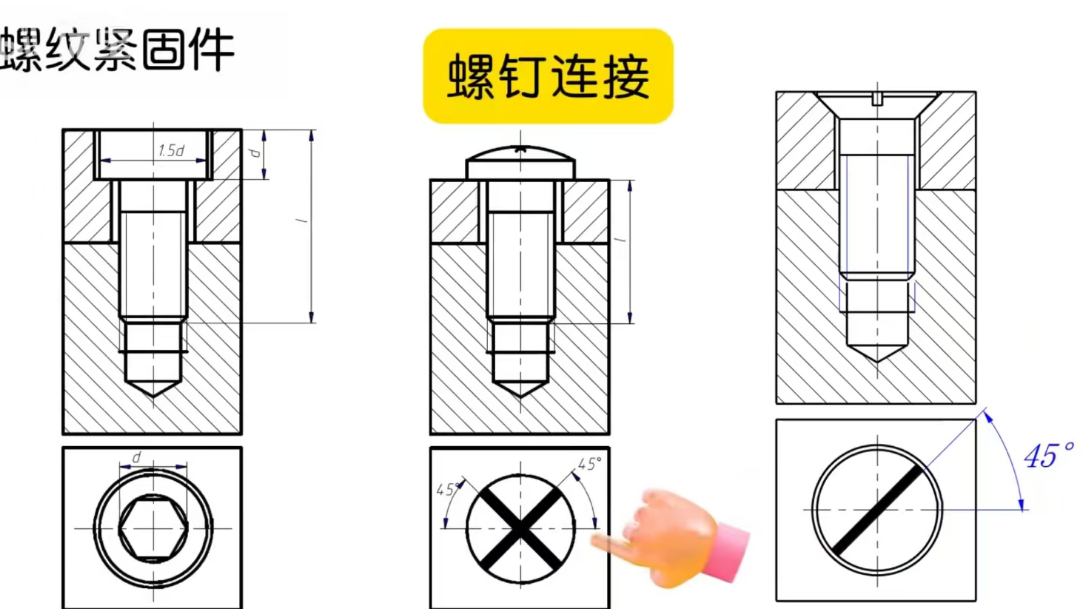

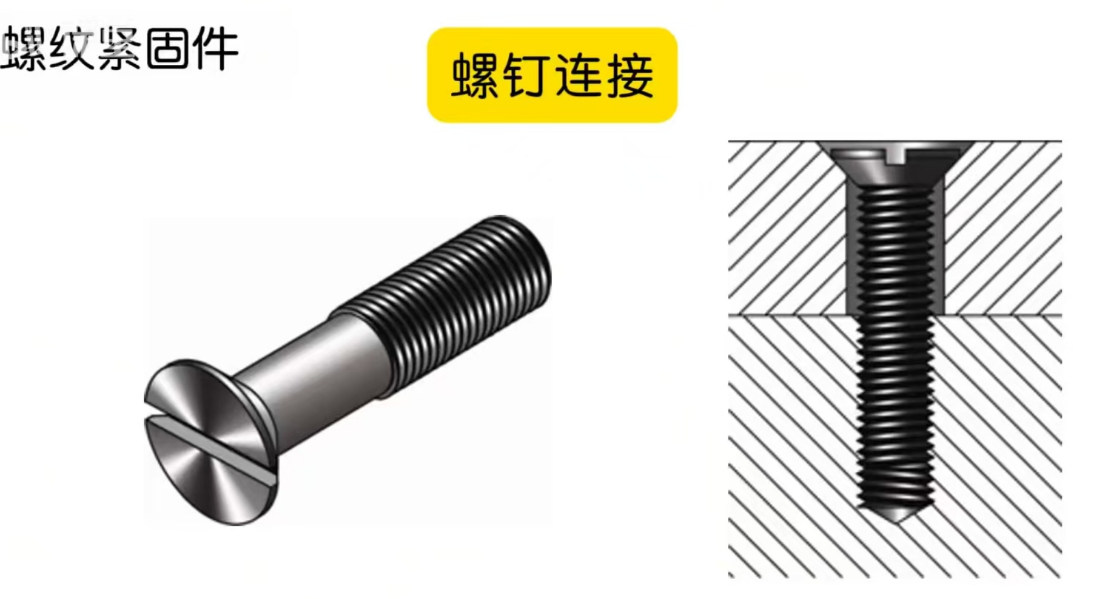

螺钉连接
螺钉连接通常用于受力不大，并且不经常拆卸的场合
螺钉的种类有很多像开槽沉头螺钉，开槽圆头螺钉，十字头螺钉等等
螺钉的旋入端与螺柱的旋入端画法一致
这里需要注意：在俯视图上螺钉头部的槽没有按照长对正来画，而是画成一条与水平线呈45度倾斜的加粗的粗实线
键
键主要用于轴和轴上的零件，轴上的零件通常有齿轮，带轮等，我们通常先在轴和轮毂孔处加工键槽，然后把键嵌入到轴的键槽中，最后把它装在轴上，那么当轴转动的时候通过这个键连接齿轮以达到和轴同步转动的目的
如果你是一个初学者你确实很难看懂上面的这段话，大家可以去视频网站上搜一下这种键用于传动的情况的动图，比如说B站，因为如果我把视频贴在这可能会涉及到侵权，所以大家最好自己去搜一搜
常见的键的种类及标准代号

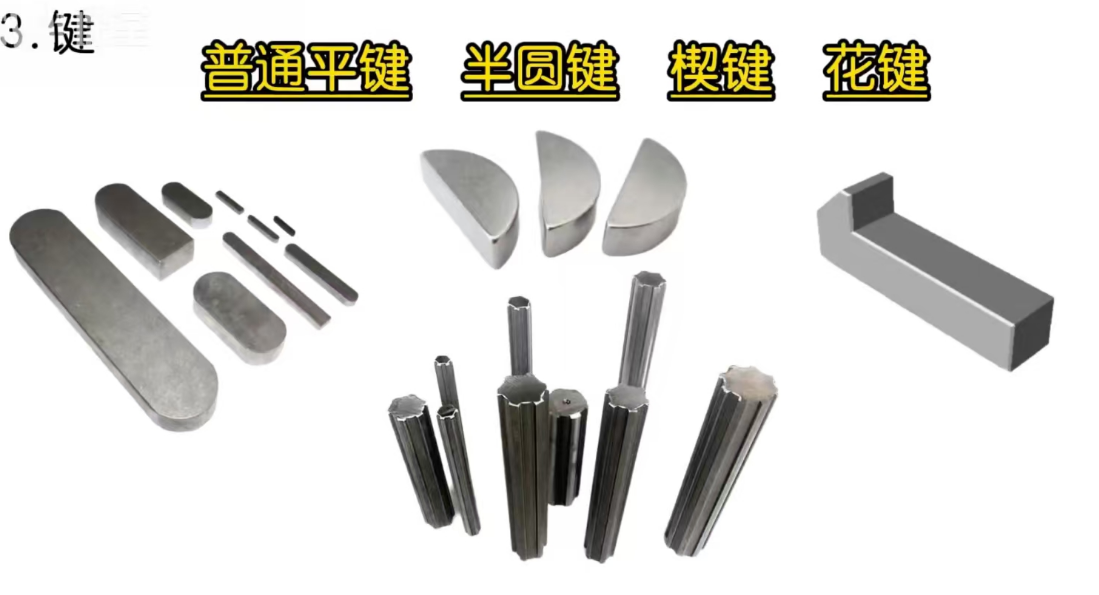

键的种类有很多常见的有以下这些

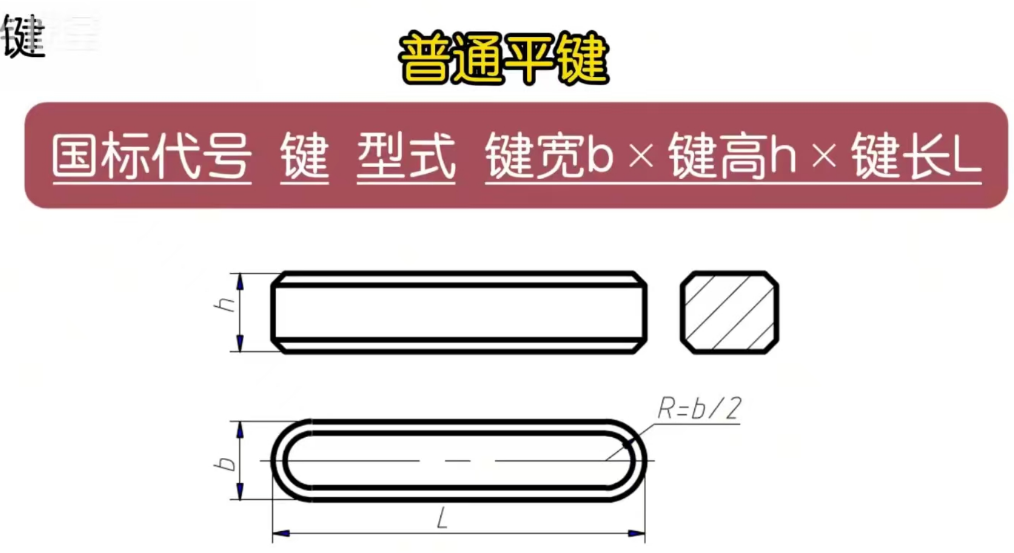

普通平键

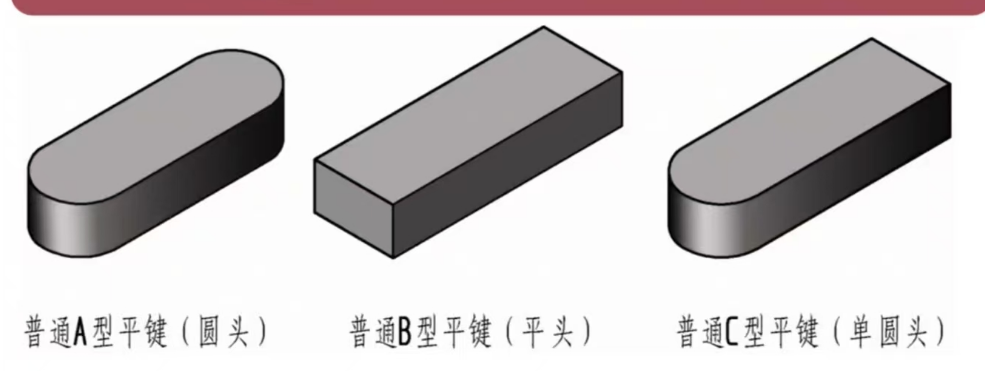

下面就是普通平键的3种形式，其中A型可以省略不标

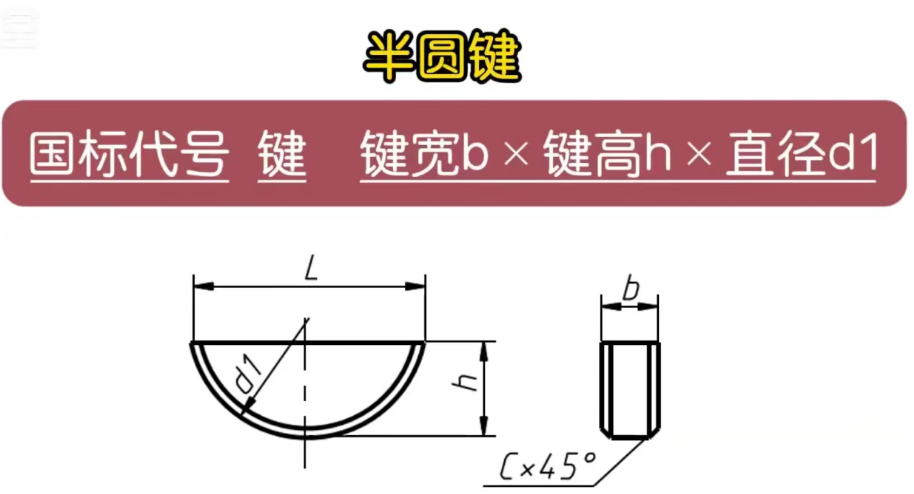

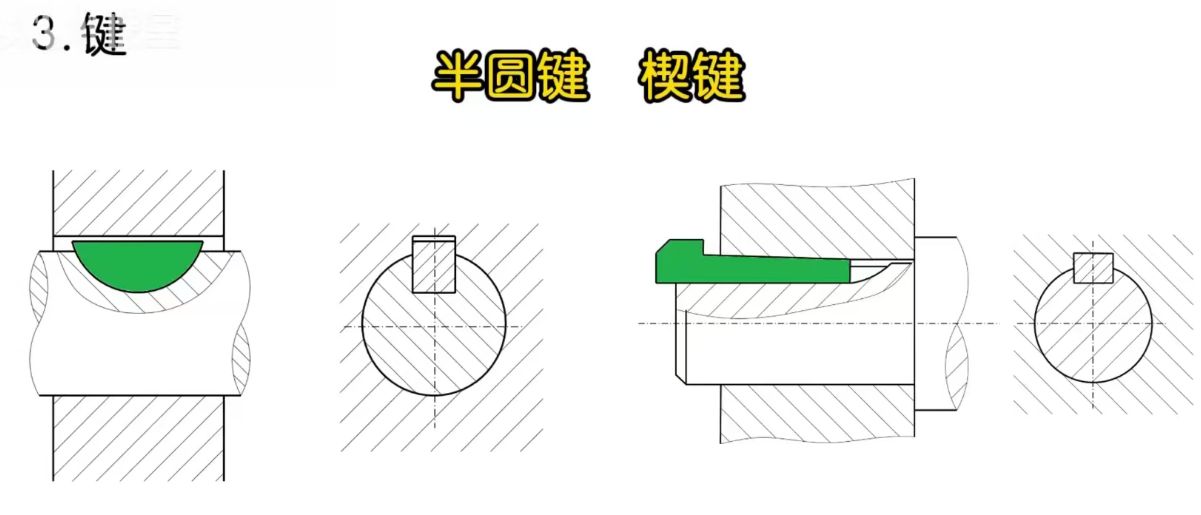

其他类型的键

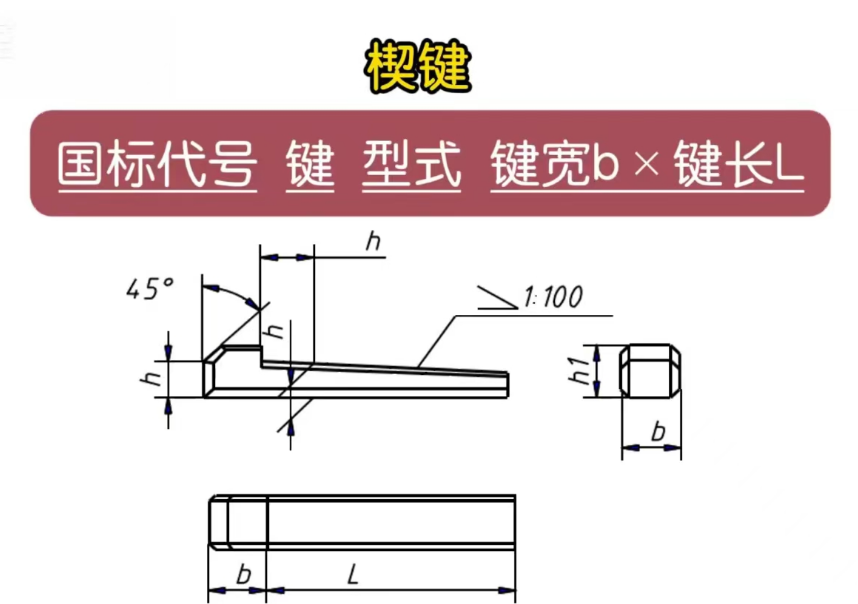

其中楔键间也分为A型和B型，A型可以省略不标
键的画法

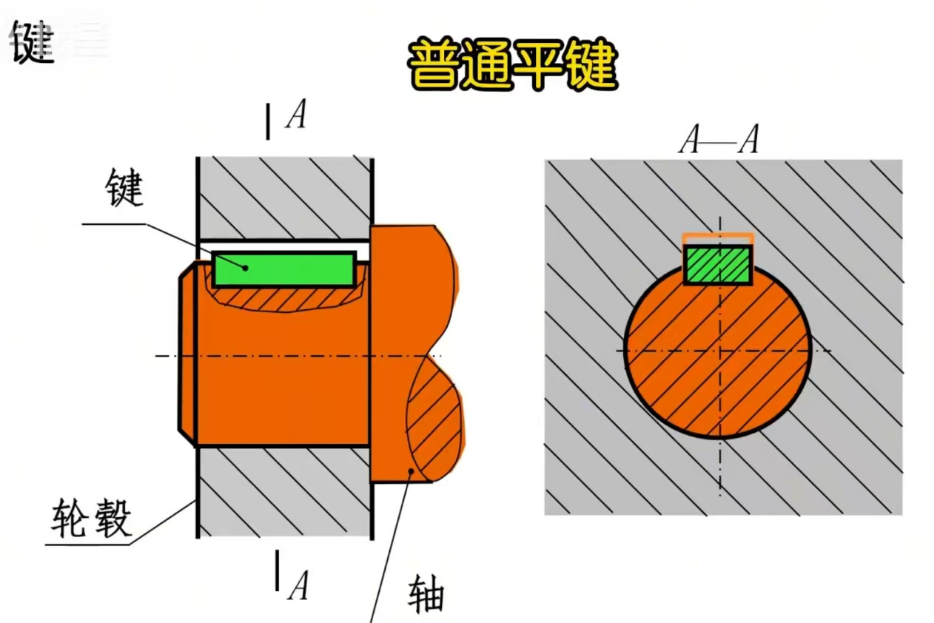

下面就是普通平键的画法。这幅图整体采用全剖视图，在键的位置采用了局部剖，而且由于轴是沿着轴线剖切的，所以按不剖绘制，而 A-A 是一个移出断面图

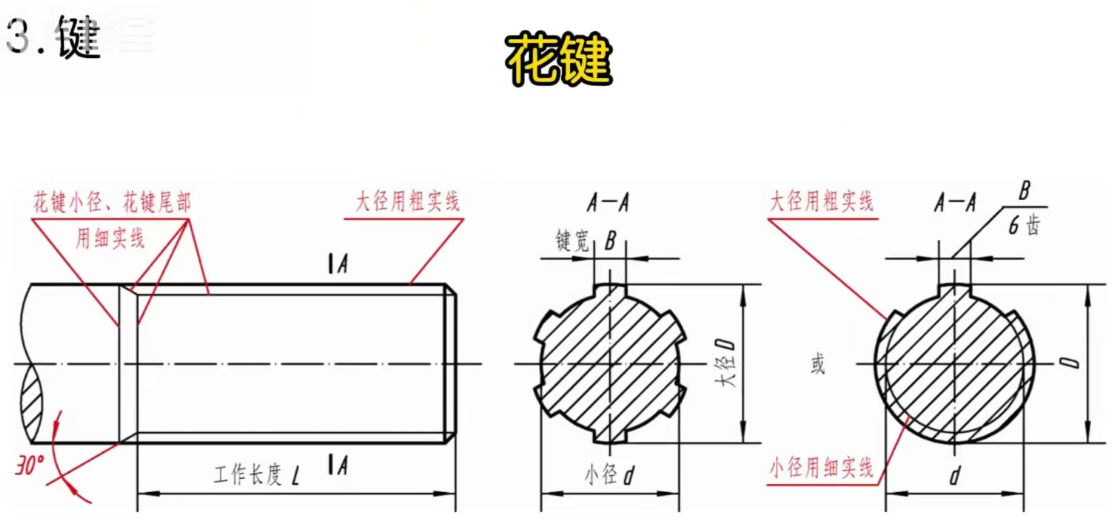

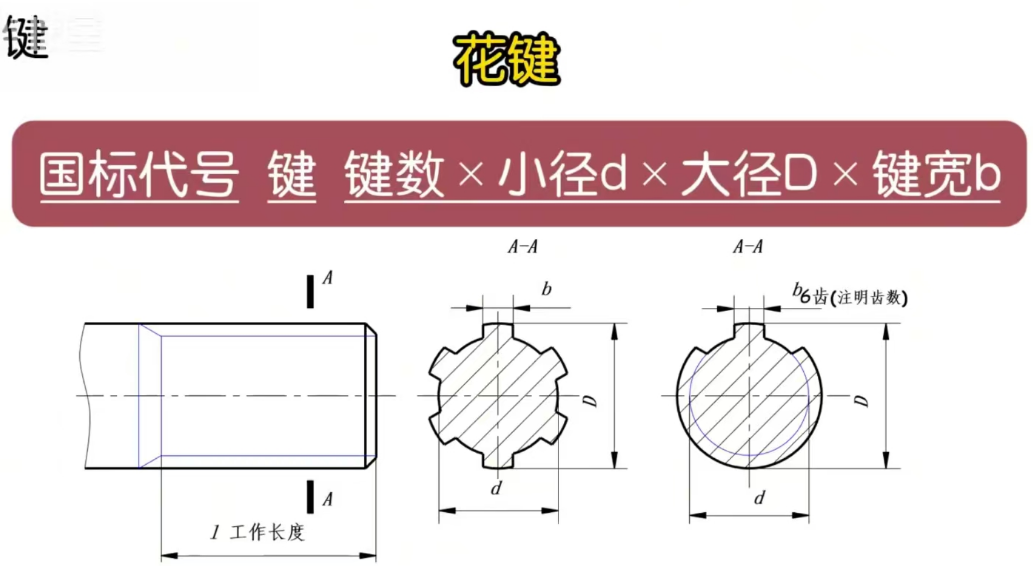

最后是花键的画法，大家要注意它和螺纹的画法有些类似，最明显的区别是在尾部花键用细石线，而螺纹用粗实线

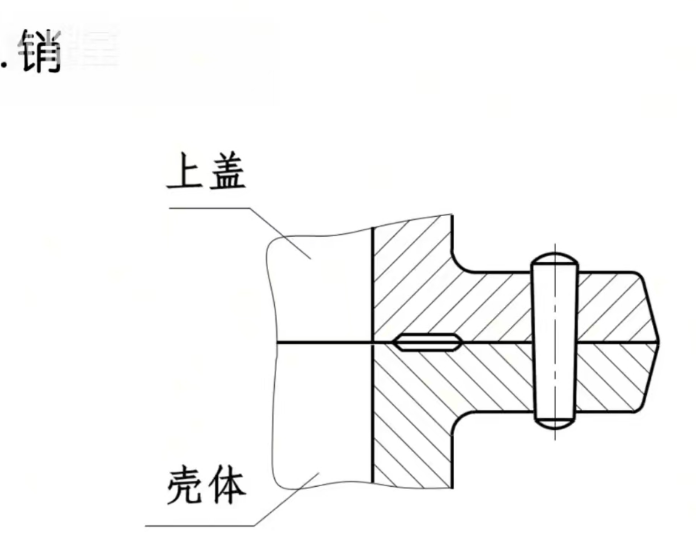

销

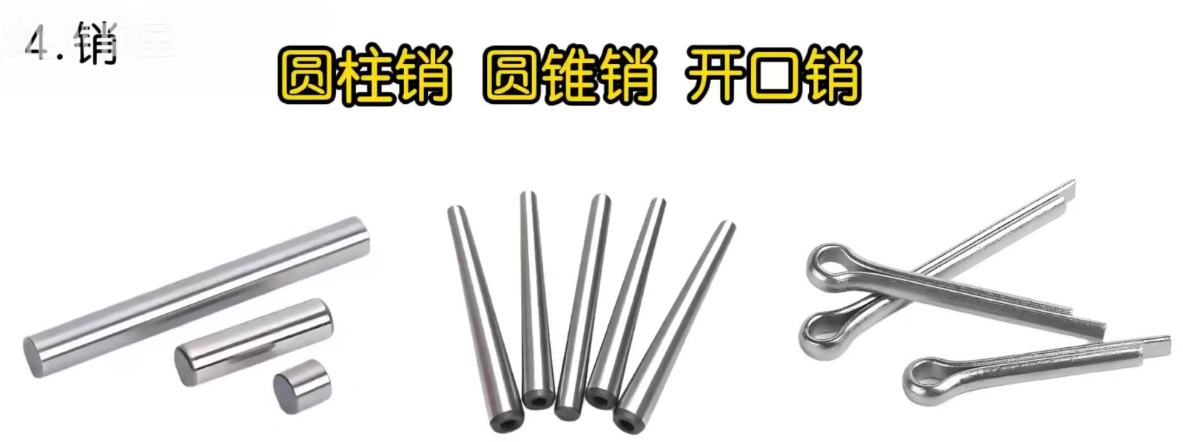

销适用于零件之间的连接和定位，常见的有圆柱销，圆锥销，开口销
轴承

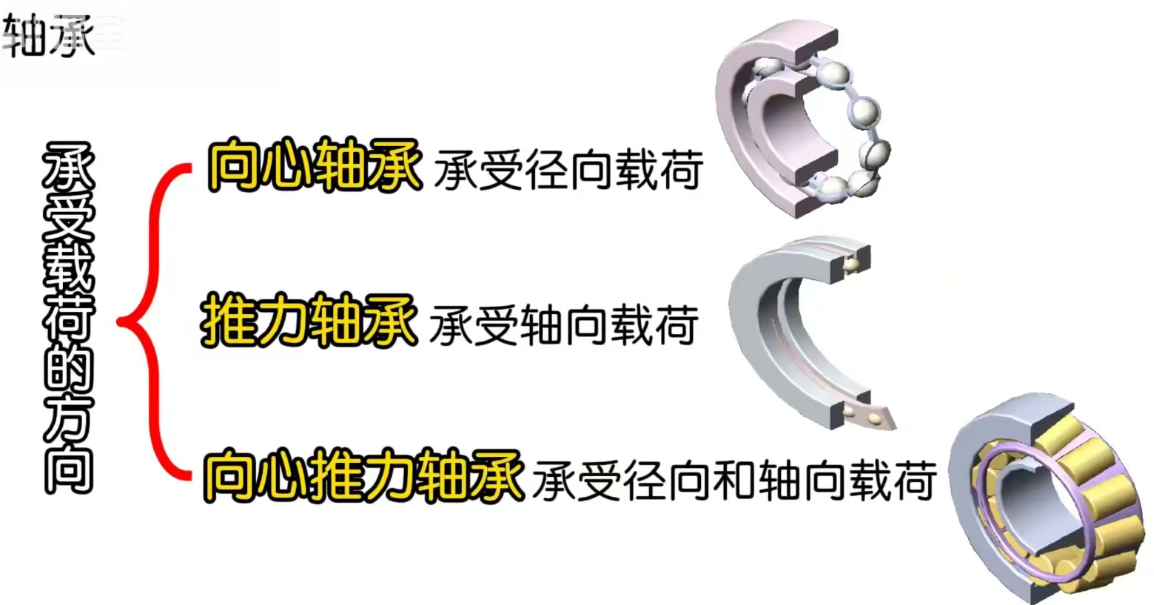

轴承通常是用来支撑旋转轴的部件，轴承的种类有很多按照作用来分大致可以分为这三类
轴承的代号

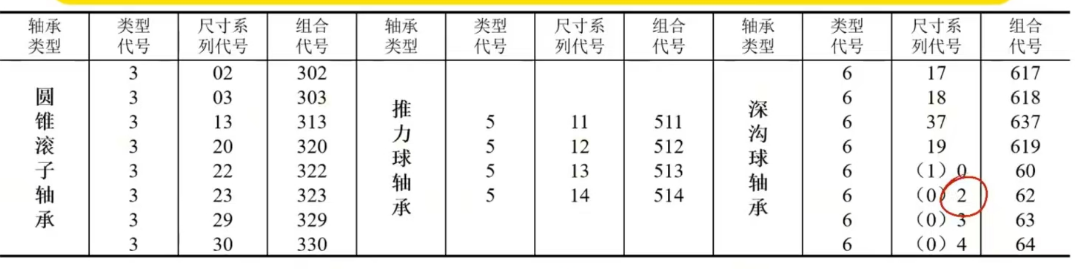

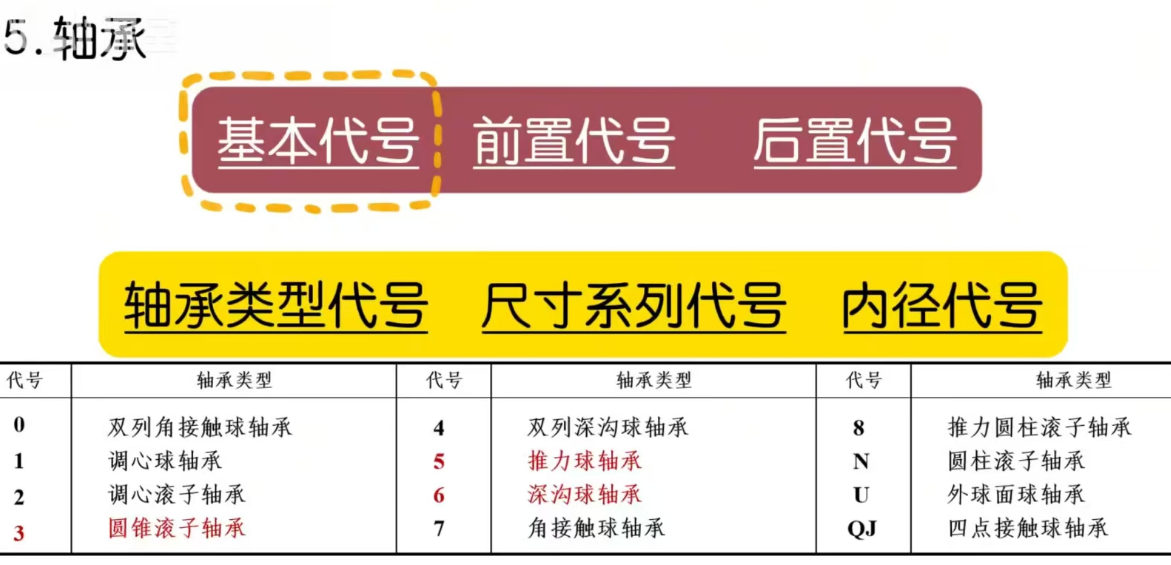

轴承的代号包括了基本代号，前置代号和后置代号，而基本代号又包括了轴承类型代号，尺寸系列代号和内径代号，其中轴承类型代号中常用的都用红色的标出来了
给大家举个例子比如说 6208 这是一个轴承代号，你能够通过这个代号获取到什么样的信息？
首先 6 代表深沟球轴承，二为尺寸系列代号可以通过查出轴承的尺寸参数。08是指轴承的内径代号，通常 内径大小 = 内径代号×5
轴承的画法

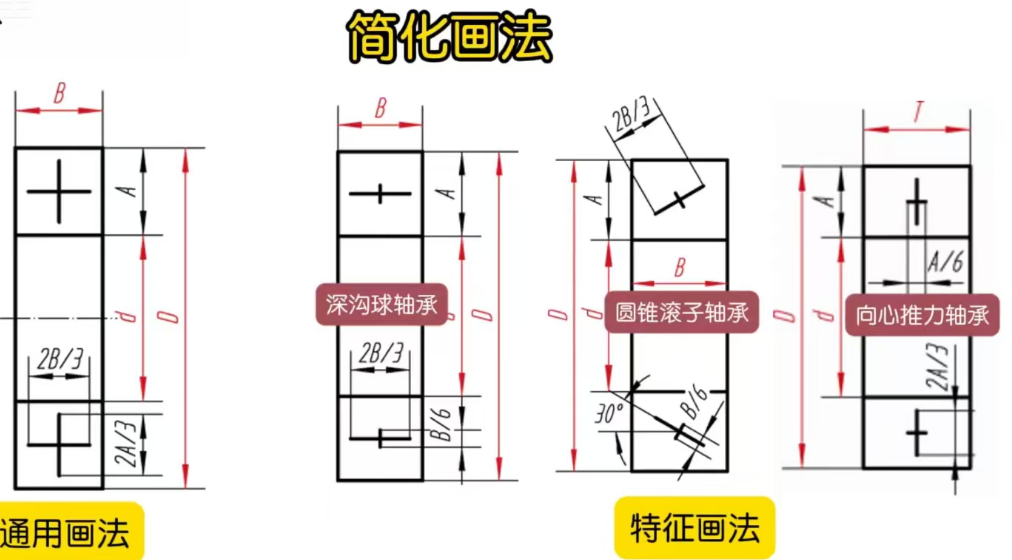

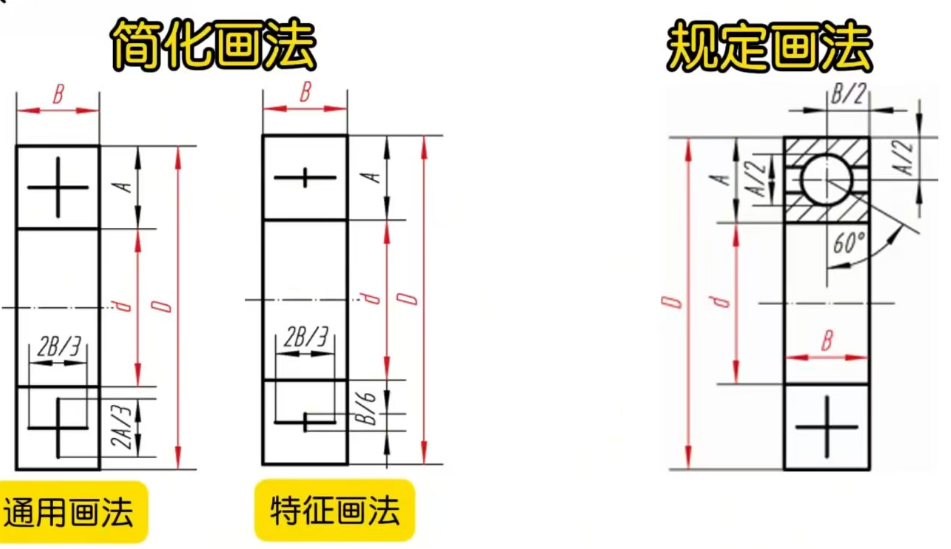

轴承的画法分为简化画法和规定画法，规定画法又分为通用画法和特征画法，通用画法只能表明这是一个轴承，而特征画法就能够表明出这个轴承的一些特征
