在能源化工、电力、油气输送及高端装备制造领域，大口径高压调节阀是流体控制系统的核心部件，承担着介质流量、压力、温度等关键参数的精确调节任务。

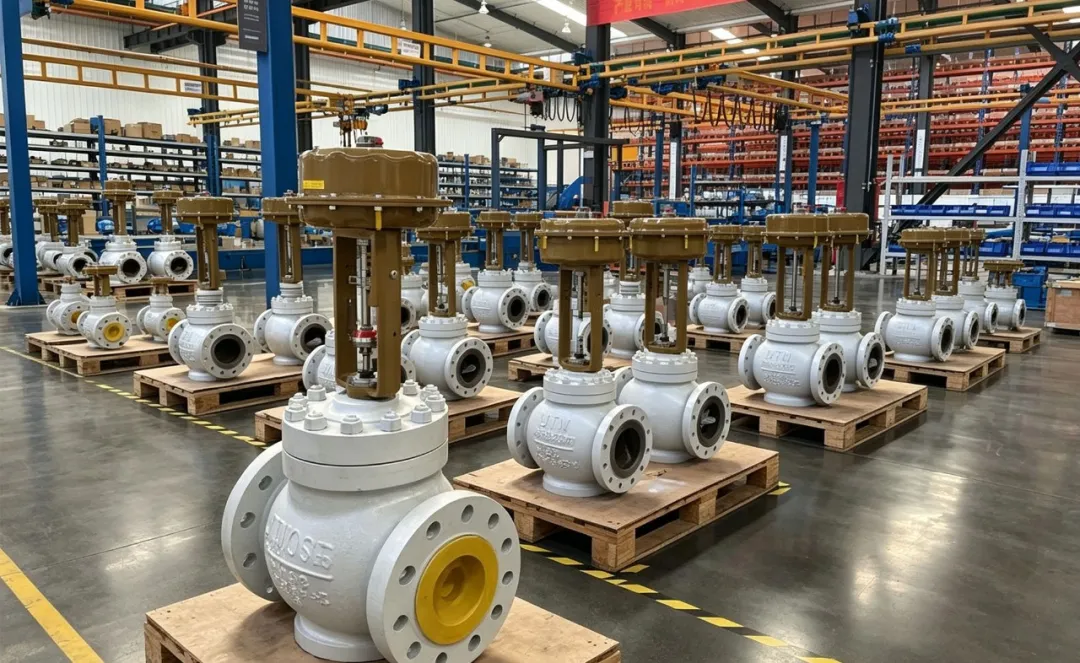

图片来源网络，如有侵权请联系删除
阀体作为调节阀的承压壳体与流道载体，其几何精度直接决定了阀门的密封性、流体控制精度及长期使用可靠性。尤其是进口品牌大口径调节阀，对阀体精度要求极为严苛------内部流道的尺寸公差、密封面的形位公差、各接口的装配精度，任何细微偏差都可能导致泄漏、压力损失甚至系统故障。
项目背景：大口径阀体三维检测
某大型阀门制造企业承接了一批进口品牌大口径调节阀阀体的检测任务。该批阀体口径达DN500以上，阀体结构为直通式流道设计，包含复杂的内部流道曲面、深孔、螺纹接口及精密密封面，对尺寸精度、形位公差及密封面质量要求极为严格。

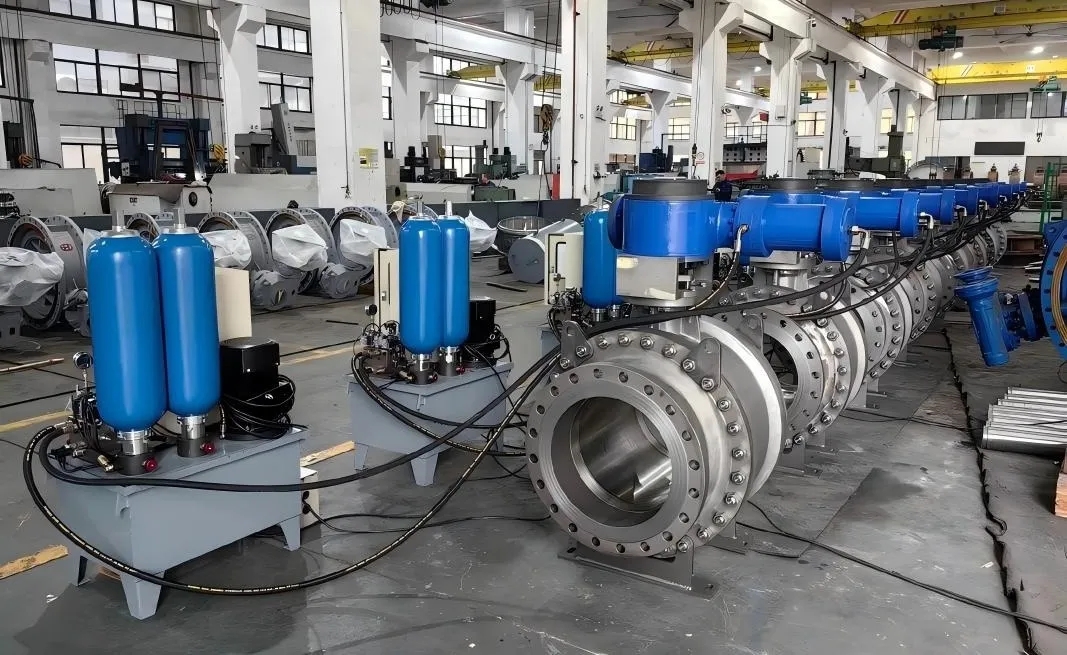

图片来源网络，如有侵权请联系删除
项目初期，企业采用传统检测手段------固定式三坐标测量机进行抽样检测。但阀体体积庞大、重量达数吨，根本无法搬运至测量平台，只能在铸造和机加工完成后进行有限的现场抽检。检测效率低下、覆盖不全面、数据不完整的问题日益突出，严重制约了生产进度和质量管控能力。

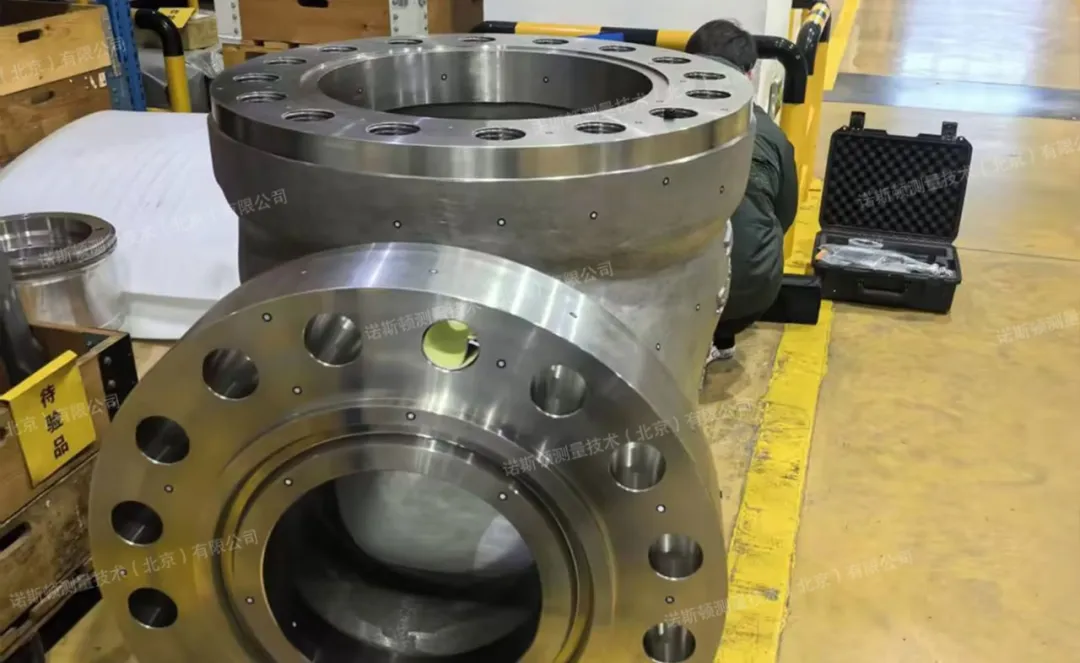

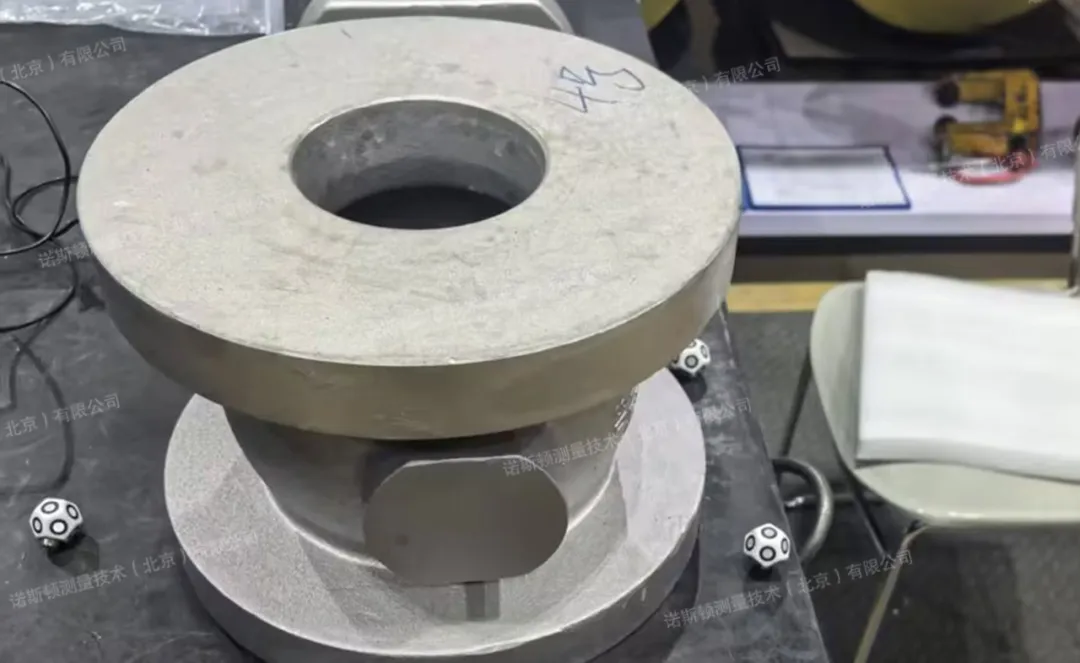

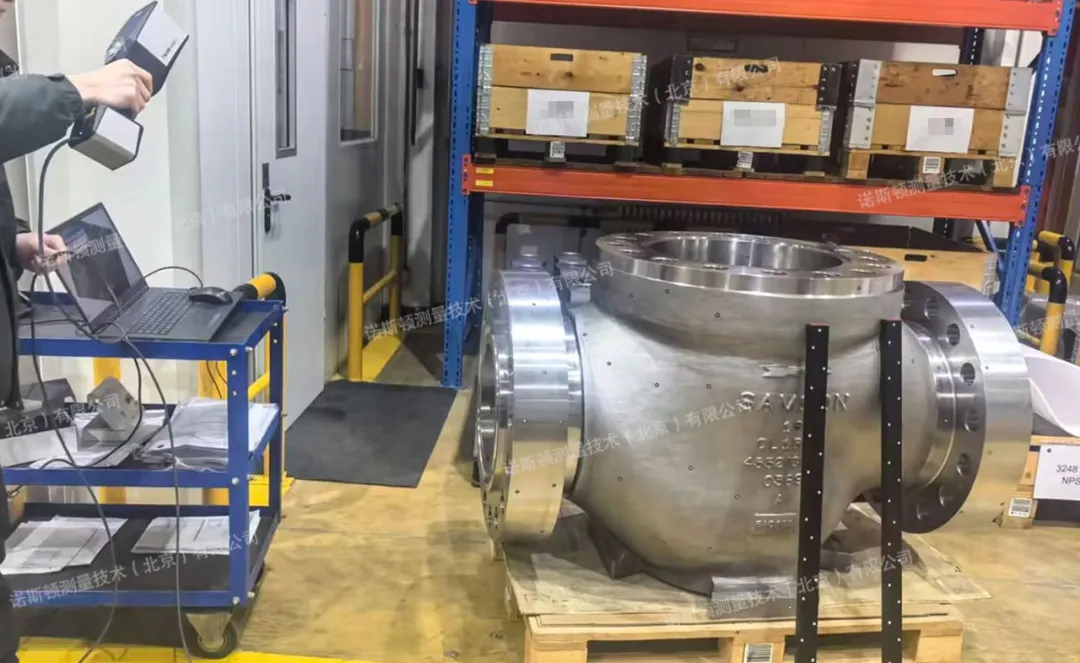

大口径阀体三维扫描现场
痛点剖析：传统检测模式的核心瓶颈
体积重量限制，上机即难题。 大口径阀体重量可达数吨乃至十余吨，固定式三坐标测量机检测范围有限，且搬运成本高、周期长，二次装夹还会引入新的定位误差。
大口径阀体三维扫描现场
结构复杂，内腔成盲区。 直通式阀体内部流道曲面、深孔、盲孔及R角等结构复杂，常规量具和接触式测头难以触及，内腔凹槽部分几乎无法有效测量。
大口径阀体三维扫描现场
解决方案：三维扫描实现全维度精密检测
本方案采用蔡司T-SCAN hawk2手持式三维激光扫描仪，搭载卫星模式与碳纤维比例尺 ，配合ZEISS Quality Suite检测软件，实现从数据采集、智能分析到报告输出的全链路数字化检测。
大口径阀体三维扫描现场
T-SCAN hawk2内置卫星模式采用全新的激光网格技术，无需通过编码标记点进行传统摄影测量，即可扫描高达数米的大型物体，且不损失精度。

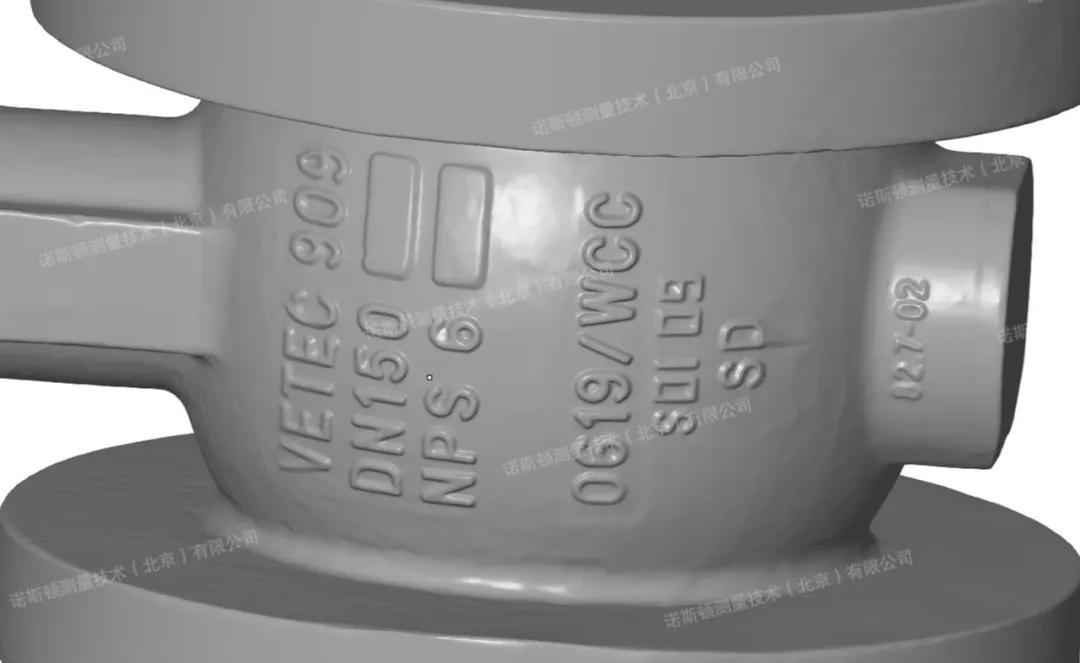

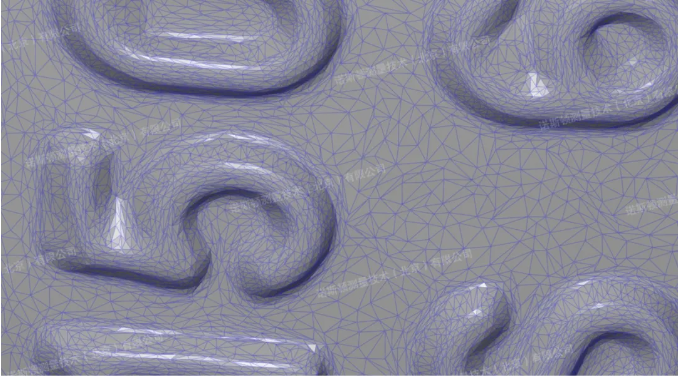

大口径阀体三角网格数据

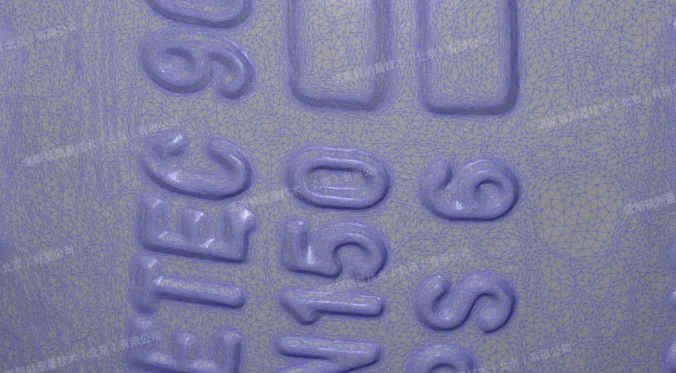

大口径阀体三角网格数据

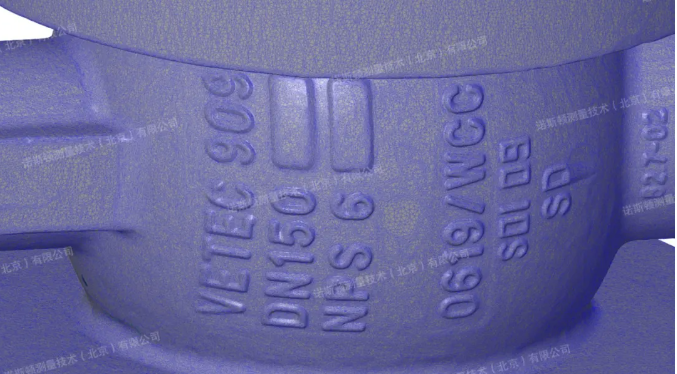

大口径阀体三角网格数据
设备支持无缝调节分辨率与测量范围。无论是小型精密特征、大型物体的全面测量，还是深孔、狭窄空间或难以触及的区域，均可轻松胜任。对于阀体内部流道曲面、深孔、密封面等关键部位，T-SCAN hawk2可灵活调整扫描模式，实现全方位数据采集。

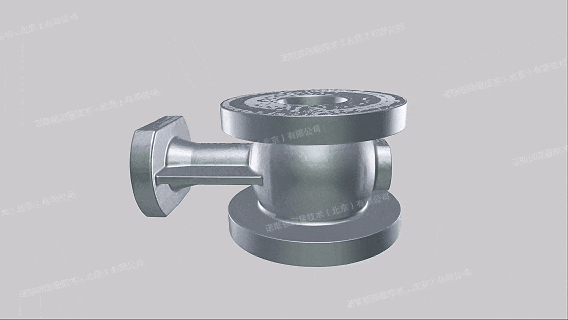

大口径阀体三维模型数据

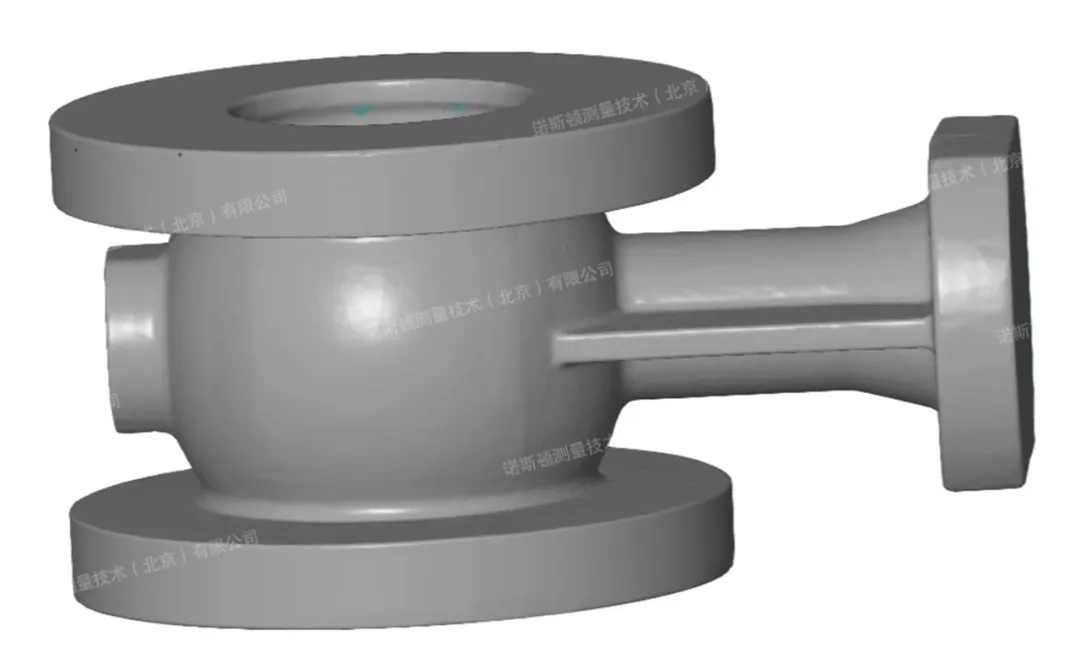

大口径阀体三维模型数据

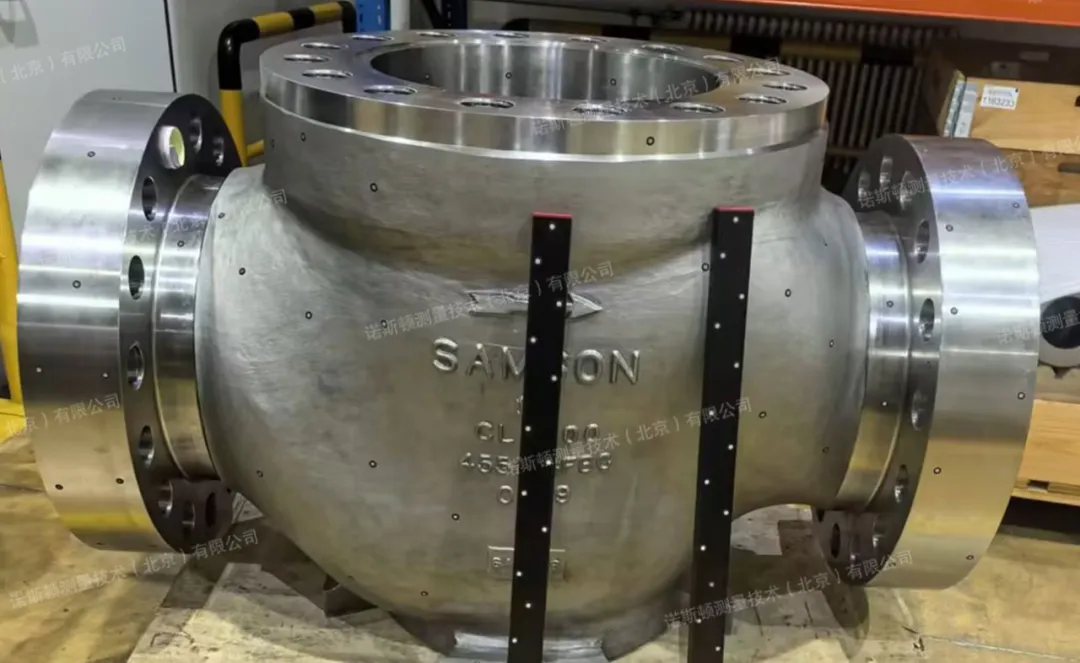

将碳纤维比例尺布置于阀体周围，启动卫星模式，对阀体外部轮廓及可触及内腔进行激光扫描，采集高密度点云数据。对于阀体深孔等难以触及的区域，可切换至单条蓝色激光线模式进行针对性采集。

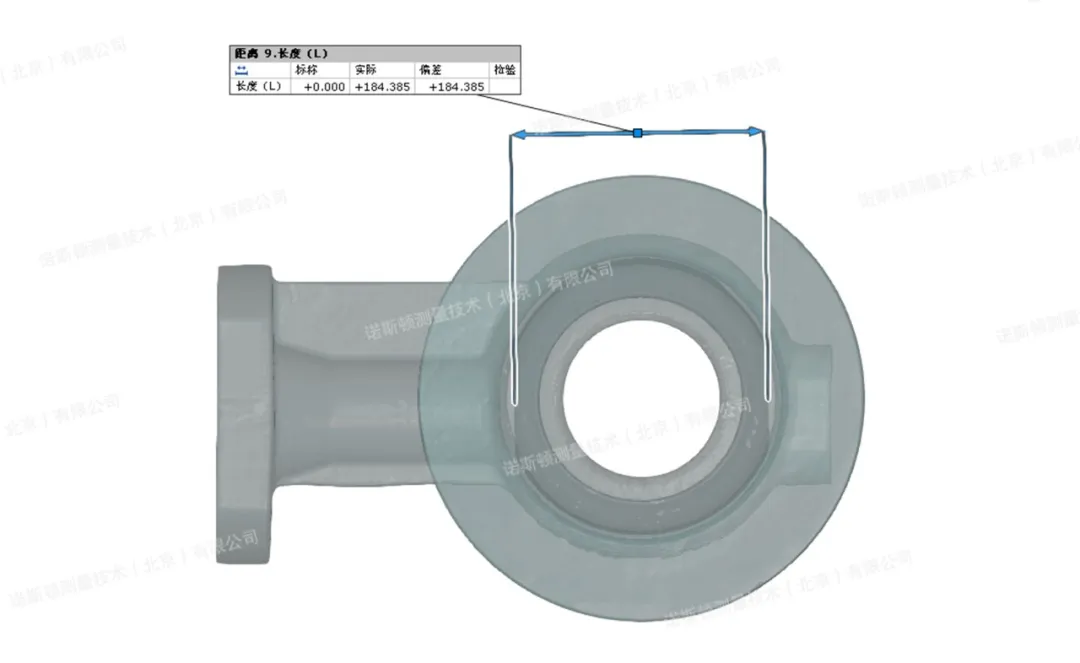

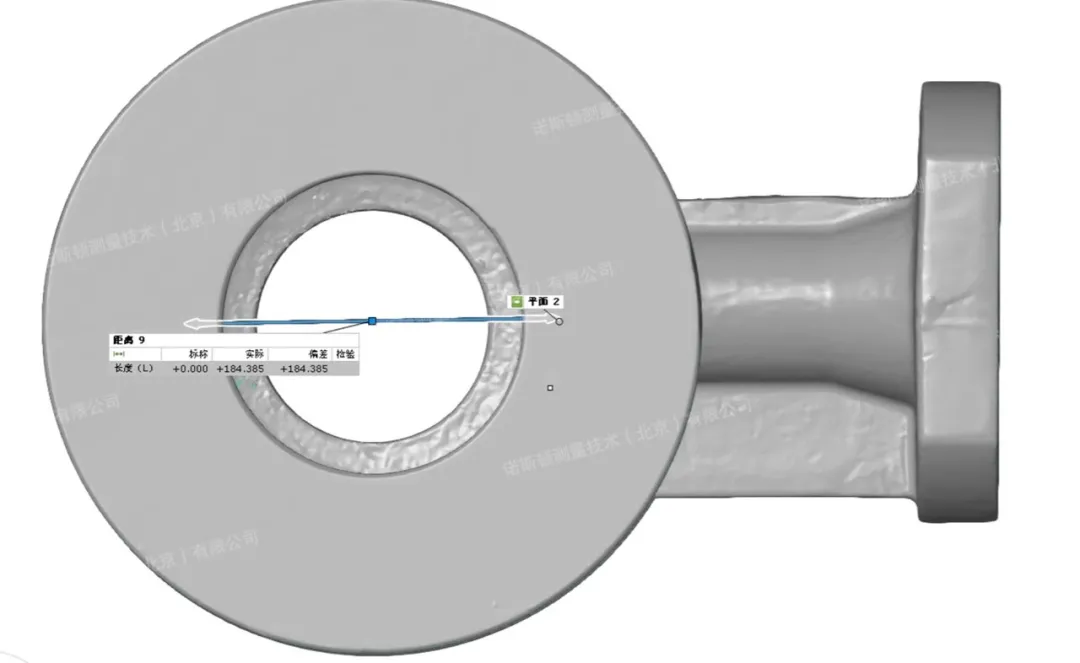

大口径阀体长度检测数据
大口径阀体长度检测数据
对密封面、螺纹孔等关键特征进行精细扫描补采，确保关键部位的完整数据。将数据导入ZEISS INSPECT检测软件，与CAD模型自动对齐比对，生成彩色偏差色谱图及形位公差检测报告。

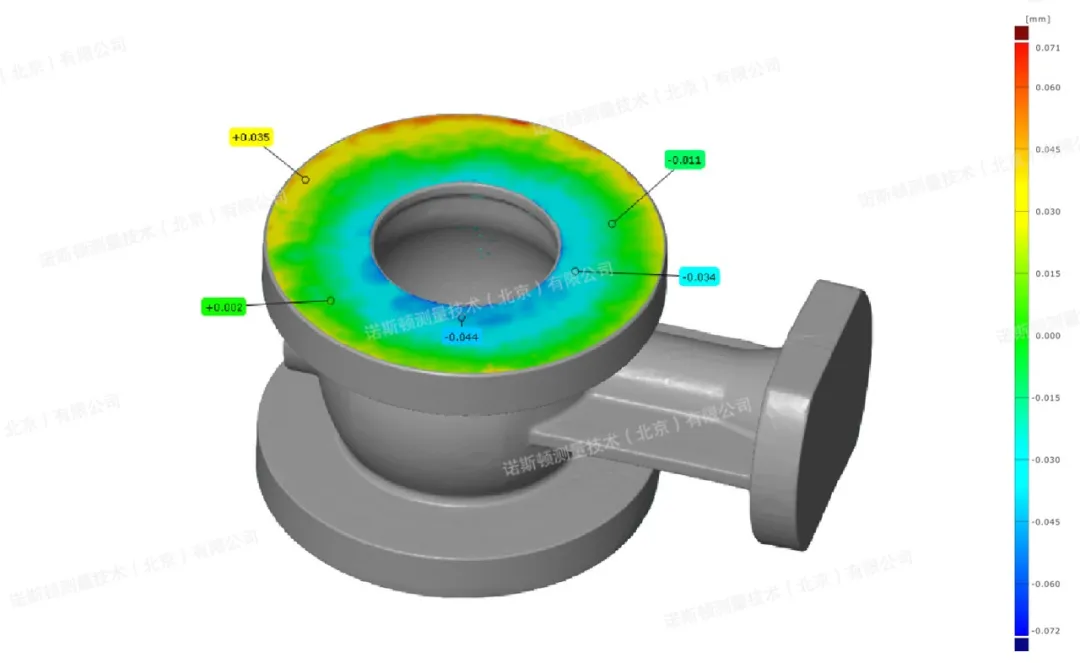

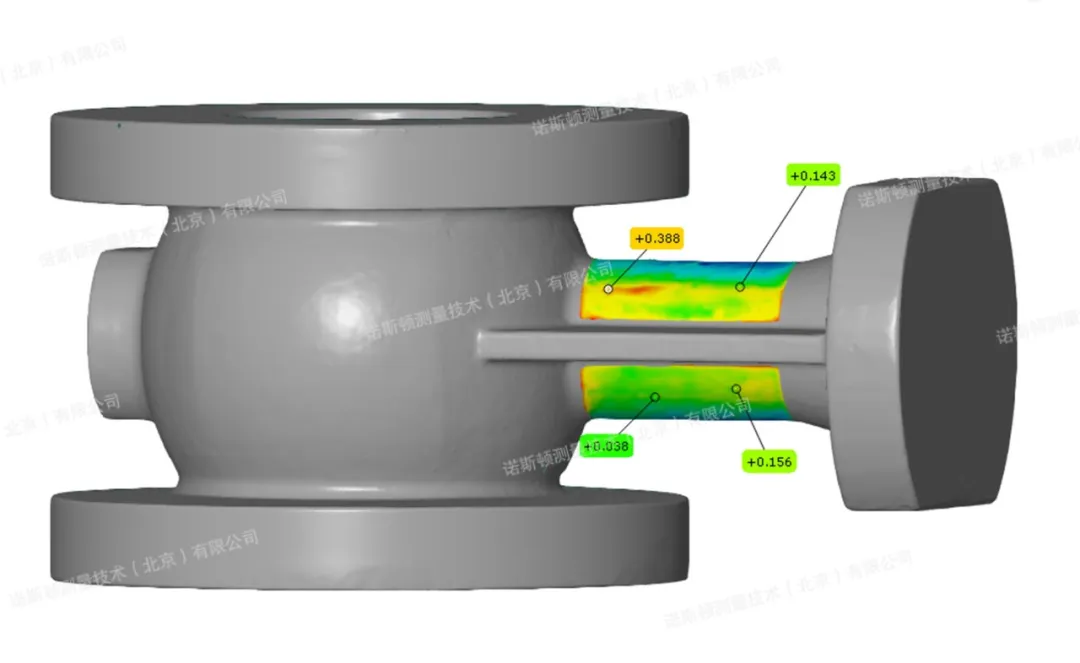

大口径阀体偏差检测数据
应用价值：全方位提升阀体质控水平
三维扫描技术能够捕捉传统测量方法无法触及的细节和复杂形状，通过三维数据与CAD模型的自动比对，可快速识别尺寸超差区域，将质量管控从"抽检"推向"全检"。
大口径阀体偏差检测数据

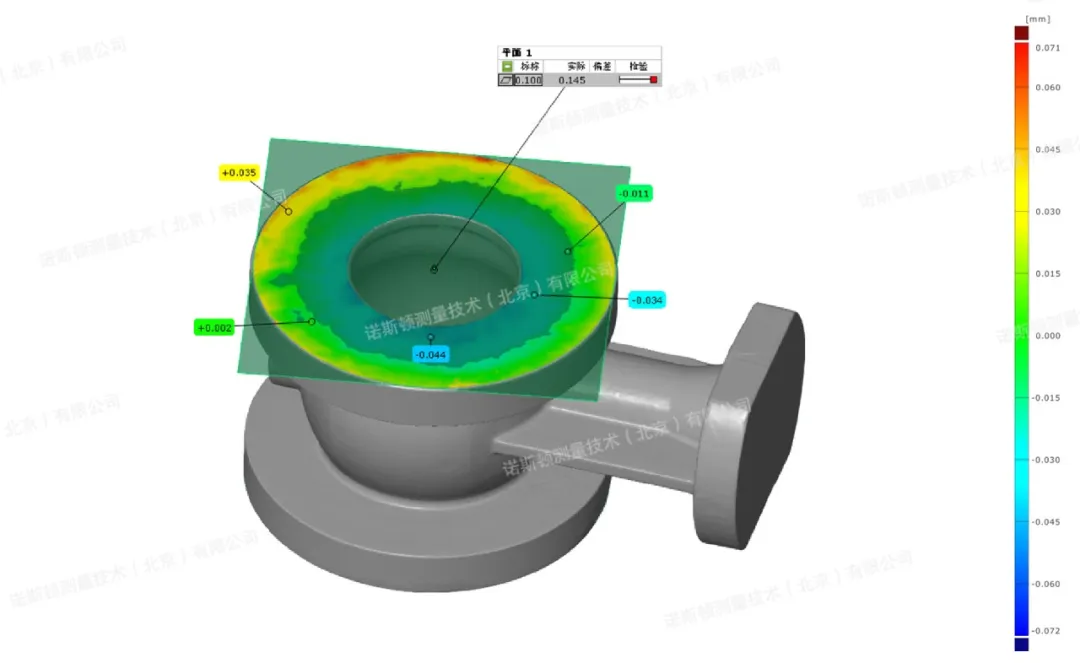

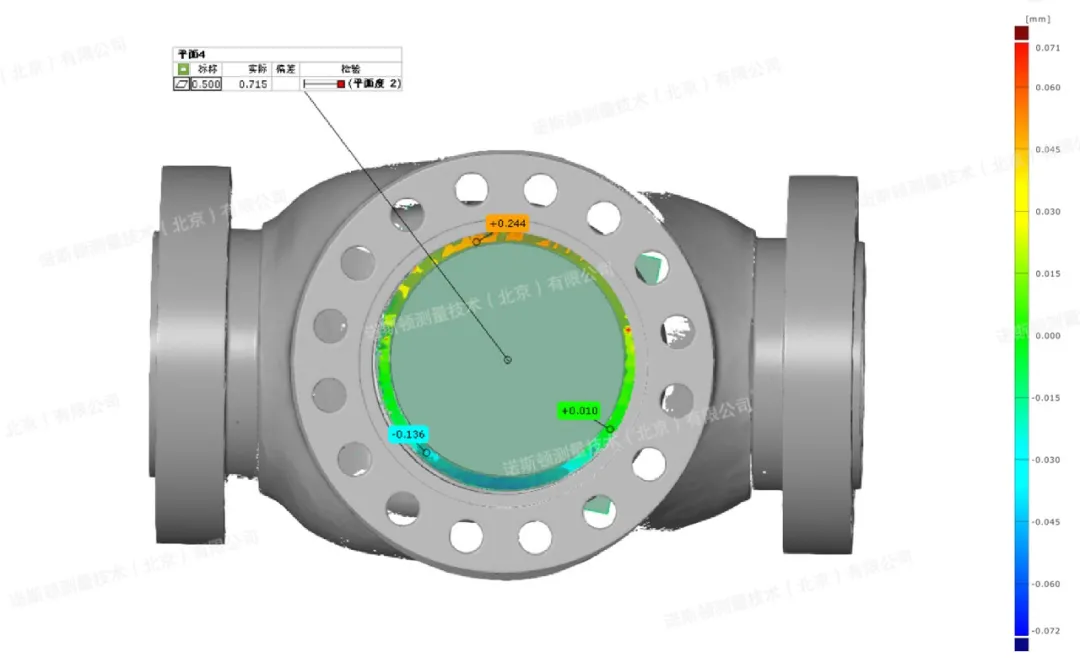

大口径阀体平面检测数据
从扫描采集数据到生成检测报告，全过程大幅缩短。单件阀体的全尺寸检测时间从传统的数天压缩至数小时，有效支撑了批量生产节奏。不仅能给出定性的合格判定，更能获取阀体准确的三维数据，为产品设计迭代和工艺优化提供数据支撑。

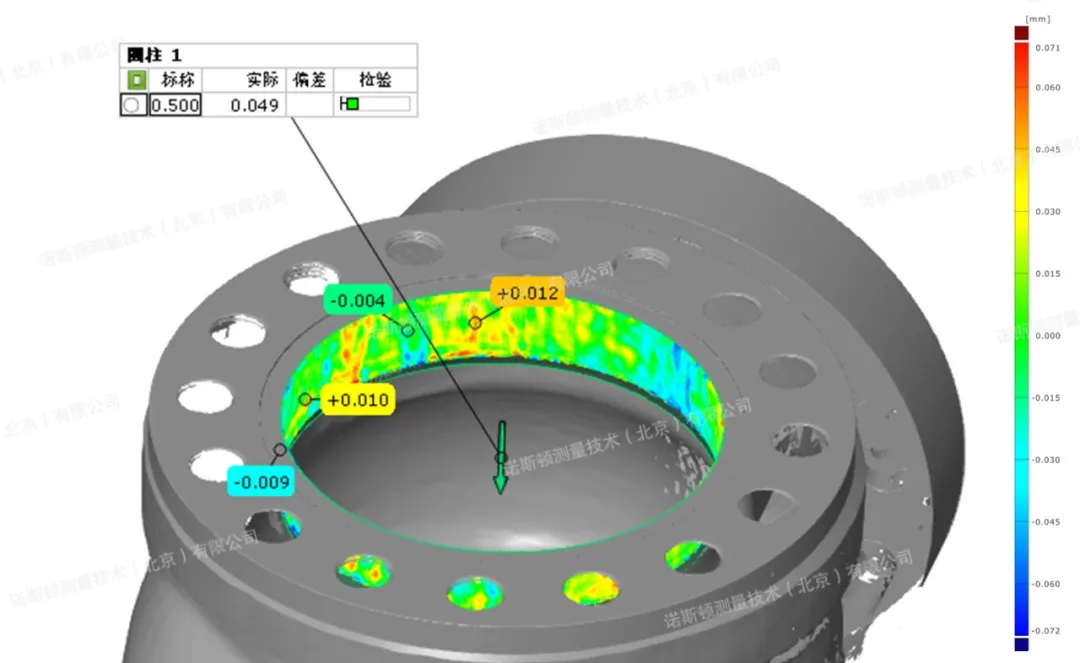

大口径阀体圆柱检测数据
每台阀体的三维扫描数据、偏差报告可永久存档，构建完整的产品数字化质量档案。不仅实现生产环节质量可追溯，更为阀门后期运维、检修、翻新、备件适配提供精准的原始数据基准，助力高端装备全生命周期管理。
大口径阀体平面检测数据
本期小结
随着工业制造对精度要求的持续提升，三维扫描检测技术将进一步与自动化、智能化技术深度融合。AI驱动的自动缺陷识别、在线实时检测、数字孪生等前沿技术将逐步落地，为大型复杂零部件的检测提供更高效、更智能的解决方案。在能源、化工、航空航天等高端阀门应用领域，三维扫描检测必将成为保障产品质量、提升制造水平的关键力量。
