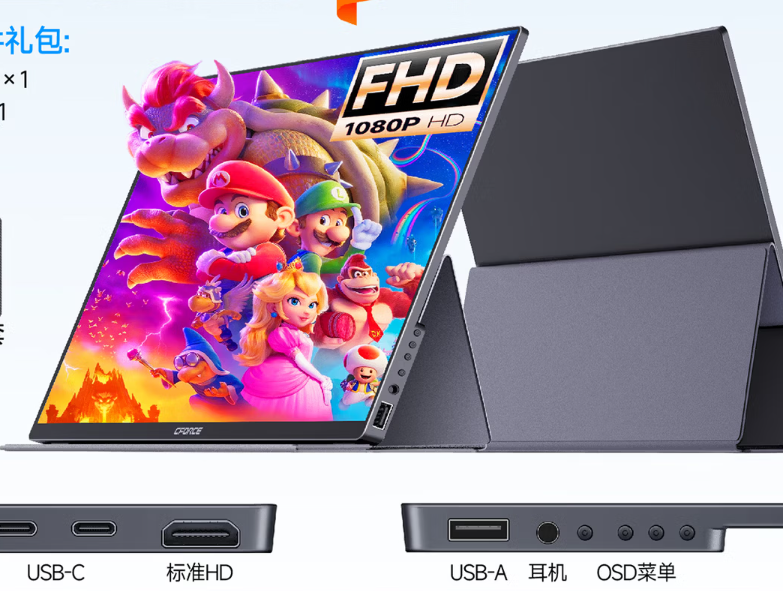

支持的switch2的便携屏方案,LDR6021QPD协议芯片加MT9700FFFUBG显示器驱动芯片

switch2发布后发现协议相较于switch1又发生了改变,所以在switch1时候常用的便携显示屏已经没法再用到switch2的场景了。

switch2的投屏破解相较于switch1的投屏破解,差异是不能只更新PD协议就能实现投屏了,所以目前市面上不管是第三方底座还是转接线,都是需要PD协议与视频转接芯片共同配合才能完成。

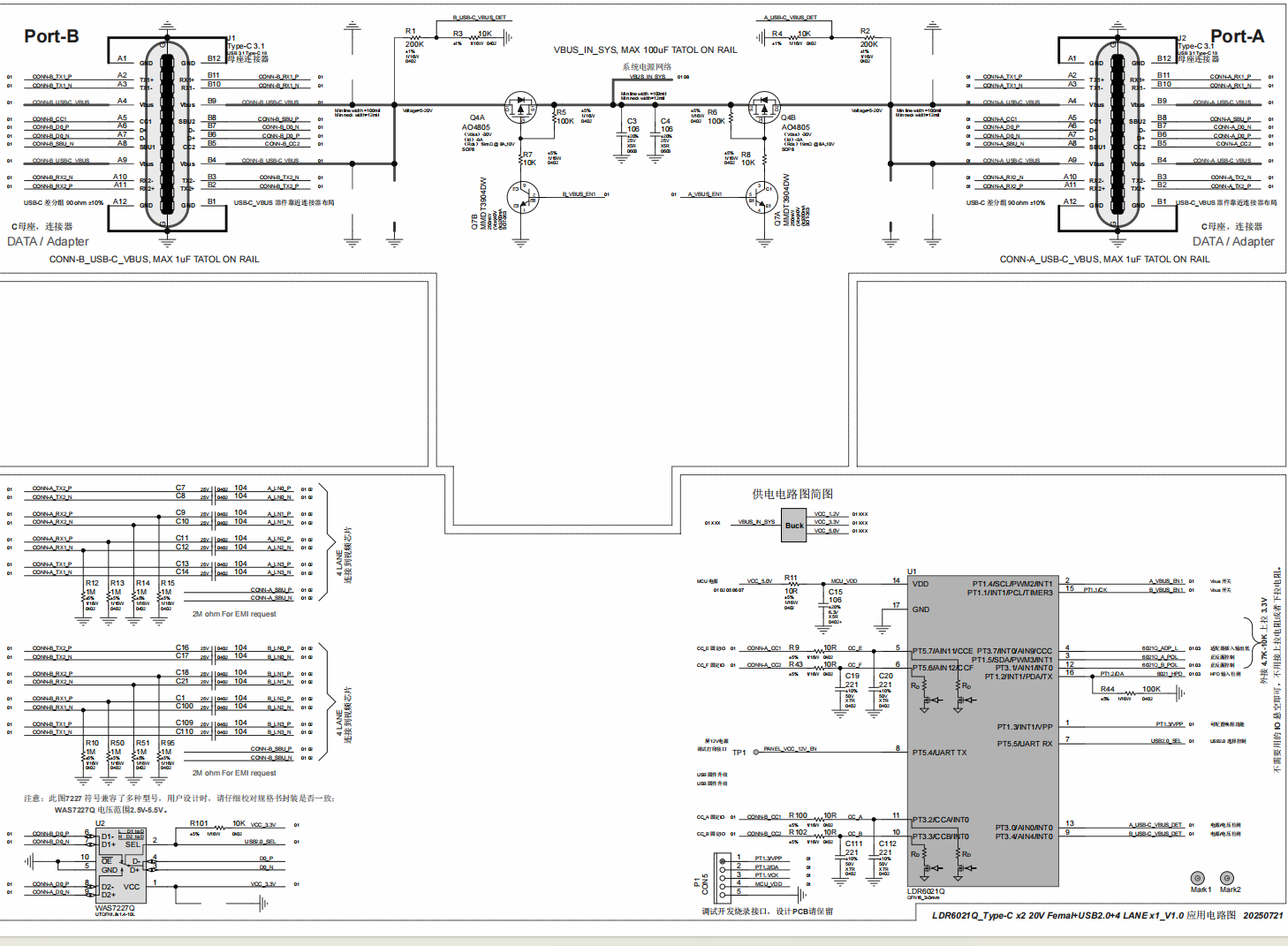

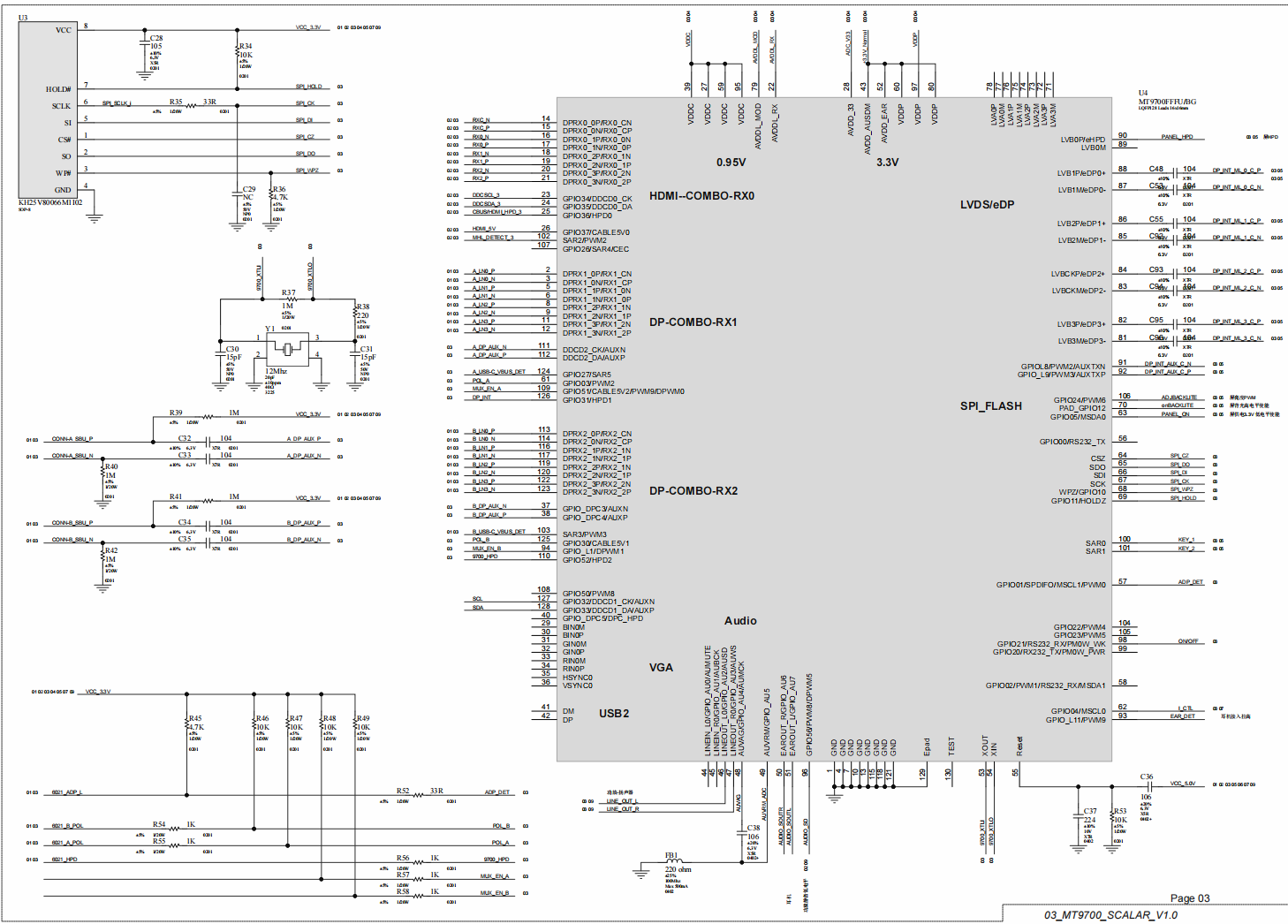

目前市面上便携显示器常用方案是LDR6020(PD协议)加RTD2555T(视频主控),兼容性与成本性价比都不错,但是在测试之后发现这套方案的视频主控与switch2没有适配。所以我们又重新找到另一个视频主控MT9700FFFUBG经过调试之后已经可以做到switch2一线直通投屏。同时在LDR6020的版本上面更新了一版成本更好的PD协议芯片LDR6021Q。

目前我们可以完成整套的方案软硬件设计。
