一、产品概述
nVisual Studio 是一款面向数据中心网络规划与设计的智能化建模仿真工具。它通过软件建模的方式，将传统依赖人工 Excel 的机房设计模式转变为数字化、可视化、自动化的设计流程，帮助企业在数据中心建设中大幅提升设计效率与准确性。该工具由 北京耐威迪（www.nvisual.com） 开发，参照国际标准，广泛应用于数据中心机房的前期规划、拓扑设计、设备上架、线缆敷设以及仿真验证等环节。
二、解决的核心痛点
在传统的数据中心机房设计中，工程师面临诸多挑战：
| 核心难点 | 具体表现 |
|---|---|
| 设备数量巨大 | 大型数据中心动辄数千台设备，手工管理几乎不可能 |
| 设备落柜设计复杂 | 设备在机柜中的摆放需综合考虑供电、散热、承重等多维度因素 |
| 线缆数量巨大 | 光缆、铜缆数以万计，每条线缆的起止点、路由都需精确设计 |
| 连接关系复杂 | 设备之间的互联关系错综复杂，极易出错 |
| 计算量大、易出错误 | 人工计算线缆长度、桥架容量等数据，工作量大且容易出错 |
| 实施周期短 | 项目建设周期不断压缩，对设计效率提出极高要求 |
| 设计准确度要求高 | 一旦设计有误，施工阶段返工成本巨大 |
面对以上痛点，nVisual Studio 提供了一整套端到端的智能化解决方案。
三、核心设计流程（7步法）
nVisual Studio 采用独特的 "建模仿真设计模式"，将数据中心网络规划抽象为八个标准化步骤：
第 1 步：创建模型库与模板库
- 设备模型库：建立标准化的设备模型，涵盖交换机、路由器、服务器、配线架等各类机房设备，每个模型包含精确的物理尺寸、端口数量、功耗等参数。
- 拓扑模板库：预制常用的网络拓扑模板，支持快速复用成熟的架构设计方案。
第 2 步：结合用户需求输入规划拓扑
- 根据用户需求或逻辑拓扑，快速创建物理拓扑
- 支持 批量生成设备，一键生成拓扑中定义的所有设备节点
- 支持 批量创建连接，自动建立设备间的物理连接关系
- 支持 自动化布局拓扑，智能排列拓扑视图
- 支持 Excel 批量导入拓扑，可复用已有数据资产
第 3 步：通过 CAD 图纸建模机房
- 2D 建模：基于 CAD 图纸精确还原机房平面布局
- 批量生成机柜：按行列规则一键生成所有机柜
- 批量创建桥架：自动生成机房内的桥架路由通道

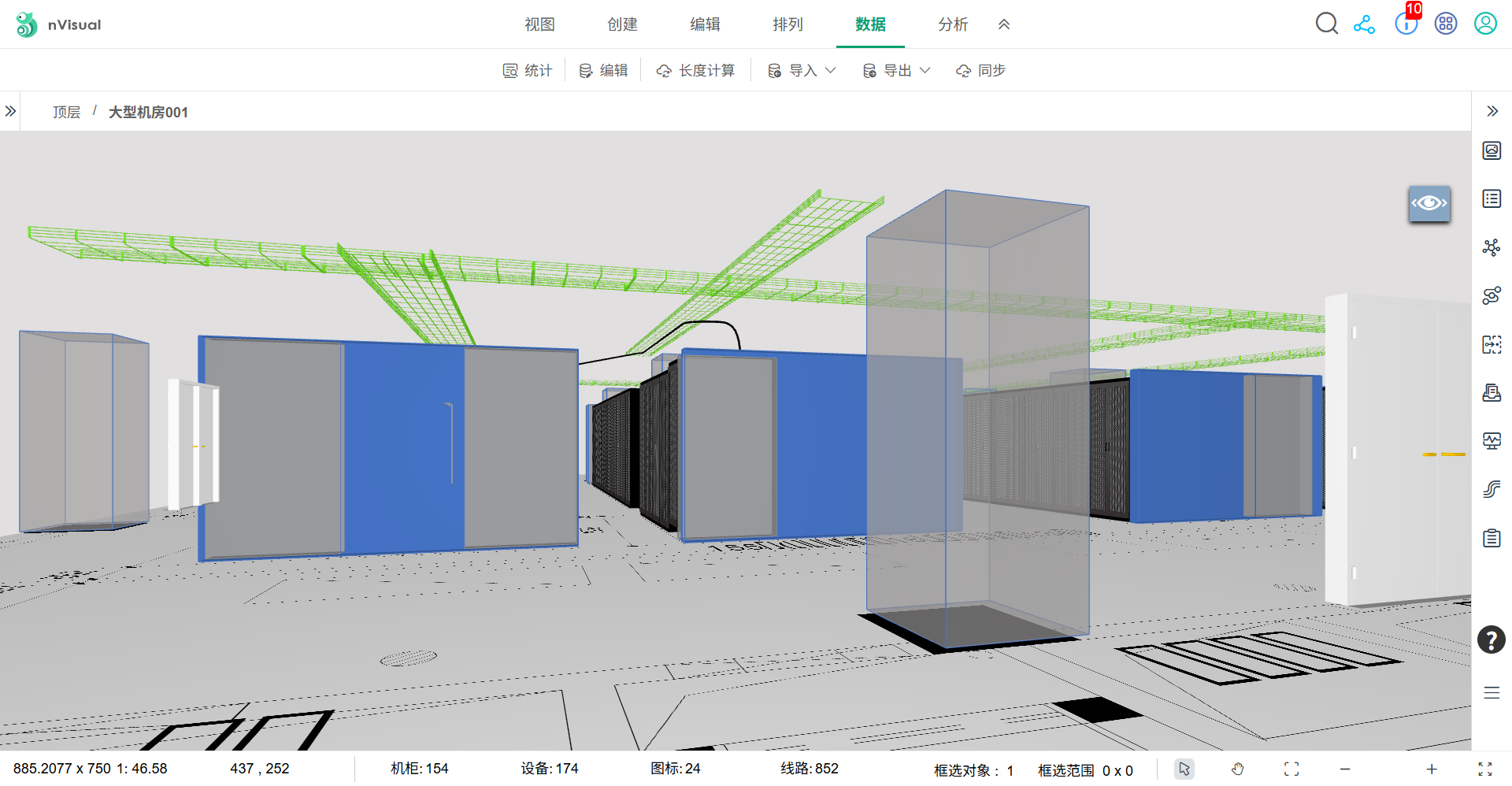

- 自动生成 3D 模型：从 2D 平面图自动升维为 3D 立体模型，支持 2D/3D 双视角自由切换
第 4 步：依据拓扑与容量设计上架设备与线缆
- 按容量批量上架设备：根据拓扑规划与机柜容量，智能分配设备至指定机柜的指定 U 位
- 批量上架线缆：自动生成设备间线缆，精确到每一个端口到端口的连接
第 5 步：线缆路由敷设自动化设计
- 机房内桥架敷设 ：自动完成光缆与铜缆在机房桥架内的走线设计，支持：
- 双向敷设
- A/B 路冗余敷设
- 机柜内线缆敷设 ：自动规划机柜内部线缆走向，支持多种出线方式：
- 左前孔 / 右前孔
- 左中孔 / 右中孔
- 左后孔 / 右后孔
- 前长方孔 / 后长方孔
- 走理线器
第 6 步：设计仿真验证
在施工前进行全面的数字化仿真验证：
- 机房桥架容量验证仿真：检测桥架是否存在线缆溢出风险，确保桥架容量满足实际敷设需求
- 机柜设备与线缆碰撞检测：验证机柜内部设备安装无冲突，线缆走线无障碍
第 7 步：设计输出
- 自动生成 Excel 数据清单，包括设备清单、线缆清单、端口连接表等
- 自动生成 现场安装数据，可直接交付施工团队使用
- 支持与下游工具的数据对接，打通设计到施工的数据链路
第 8 步：发布项目交付用户
- 完成设计后，一键发布项目，将设计成果打包交付用户
- 用户可使用免费开源工具 nVisual Viewer 查看设计成果
- nVisual Viewer 提供轻量级的 2D/3D 可视化浏览能力，无需购买商业授权即可打开和查看设计项目
- 支持交付用户进行方案评审、施工指导与后期运维参考
四、与传统模式对比：效率提升 80% 以上
以一个 A1 项目为例，使用 nVisual Studio 前后对比效果显著：
| 对比维度 | 传统人工 Excel 模式 | nVisual 建模仿真模式 |
|---|---|---|
| 设计用时 | 102 人天 | 15 人天 |
| 数据精度 | 数据不够精准，导致线缆多次采购 | 数据精准，支持每机房线缆单次采购，优化敷设流程 |
| 数据资产 | 无法沉淀为结构化数据资产 | 建模数据可沉淀为数据资产，为后续运维提供支撑 |
| 仿真验证 | 不支持仿真验证，施工中遇到问题需返工 | 仿真验证规避桥架线缆溢出与柜内安装碰撞 |
| 信息同步 | 文档版本多，信息同步低效 | 建模数据统一，信息同步高效 |
| 方案交流 | 不直观、互动性差 | 2D/3D 可视化展示，方案评审交流直观高效 |
结论：建模仿真相比传统人工设计模式，效率提升 80% 以上。
五、技术架构与开放性
技术栈
- 采用开放的 Java SpringBoot 框架开发，系统稳定可靠
- 提供 RESTful API，方便第三方系统集成调用
- 基于 AMQP 的消息总线，实时发送资源变化消息至第三方系统
第三方系统集成
nVisual Studio 具备强大的集成能力，能够与以下系统快速对接：
- IT 服务管理（ITSM）：自动生成工单，打通设计到运维流程
- CMDB：自动同步设备资产信息，保持配置数据一致
- DCIM：与数据中心基础设施管理平台无缝集成
- 流程系统：嵌入企业审批与变更流程
- 网管系统：对接网络管理平台，实现设计到监控的闭环
- 监控系统：联动告警与拓扑展示
硬件协议支持
支持多种物联网及网络管理协议：
- SNMP：简单网络管理协议
- MQTT：消息队列遥测传输协议
- CoAP：受限应用协议
六、信创支持
nVisual Studio 全面支持信创生态，满足国产化替代需求：
- ✅ 支持国产 ARM 架构自主服务器
- ✅ 支持国产操作系统
- ✅ 支持国产数据库与开源数据库
七、总结
nVisual Studio 是一款成熟的数据中心网络智能规划设计工具，它以"建模仿真"为核心方法论，将传统依赖人工经验的设计模式升级为数字化、自动化、可视化的工作流程。通过标准化的八步设计法，nVisual 帮助企业在数据中心建设中实现：
- 🚀 效率飞跃：设计效率提升 80% 以上，项目周期大幅缩短
- 🎯 精准可靠：仿真验证确保设计零冲突，杜绝施工返工
- 📊 数据资产化：设计数据可沉淀、可复用、可追溯
- 🌐 开放交付 ：通过免费开源工具 nVisual Viewer 发布项目，用户可免费查看 2D/3D 设计成果
- 🔗 开放集成：完善的 API 与消息机制，可与企业 IT 生态无缝对接
- 🇨🇳 自主可控：全面支持国产化软硬件平台
