城市道路照明正经历一场从"交流供电、分散驱动"到"直流供电、集中控制"的技术变革。LED路灯直流免触电装置（DC Centralized Lighting System，简称DCCLS）正是这场变革的核心载体。本文从系统定义、架构组成、工作原理、核心优势四个维度，对这一技术方案进行深度解析。
一、什么是LED路灯直流免触电装置？
LED路灯直流免触电装置是一种通过交流输入、直流集中供电，将驱动控制单元集成于供电始端 的新型照明系统。它颠覆了传统"一灯一电源"的分散供电模式。
传统路灯照明采用交流供电方案，每盏LED灯具都需要配备一个独立的AC-DC电源模块，完成EMC滤波、整流、功率驱动、逆变降压、稳压稳流和功率因数矫正等功能，导致灯具控制电路复杂、元器件多、成本高、故障率高。每盏灯都是一个独立的故障点。
直流集中控制系统则从根本上重构了这一架构：将所有AC/DC变换功能从每盏灯具"剥离"出来，集中到地面的直流中控照明箱中统一完成 。灯具端仅保留DC-DC恒流驱动单元，大幅简化了灯具结构，减少了故障点。
该系统的核心特征是"集中转换、分散驱动、统一管控 "------电源转换集中在柜内，驱动分散在灯端，管控统一在平台。
二、系统架构
根据T/SLDA 024-2025标准定义，浙江巨川LED路灯直流免触电装置采用****"三层分布式架构"**** ：
第一层------底层（感知执行层） ：LED灯具、各类传感器（照度、温湿度、水浸等）。灯具端仅保留DC-DC恒流驱动单元，无需独立的AC-DC电源模块。

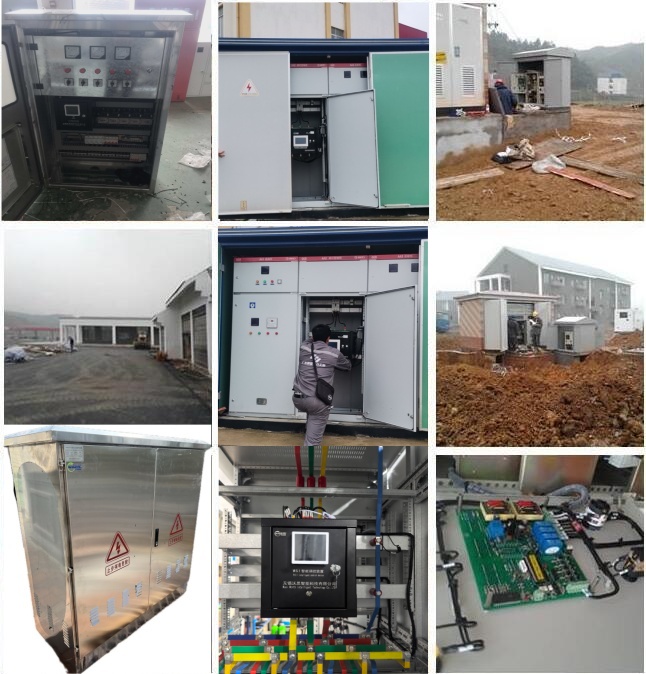

第二层------中间层（控制转换层） ：直流中控照明箱。这是系统的核心枢纽，实现AC-DC转换、恒流驱动与数据采集。直流柜配置可编程彩色触控显示屏，可实时采集和显示回路电流、电压、功率、开关状态、绝缘状态、故障报警信息及温湿度等运行参数-。
第三层------上层（平台管理层） ：智能监控平台，实现数据处理与远程管控。支持移动端APP和PC端远程操作，实现设备管理和报警处理。
此外，系统还包含通信网络层 ，浙江巨川采用直流电力载波作为供电柜至灯具的通信控制方案，大幅减少了通信控制线的布置。
三、工作原理
第一步：集中交直流转换
LED路灯直流免触电装置系统通过直流中控照明箱内的集中整流模块，将输入的交流电（AC380V三相五线制）转换为稳定的直流电。浙江巨川智慧照明电源系统已在地铁、道路照明采用集中整流架构，将AC380V转换为DC200-300V，综合效能达92%-94%。
第二步：直流配电与传输
转换后的直流电通过直流母线，以正负两线制沿道路敷设至各灯具。直流传输消除了交流线路的集肤效应和无功损耗，大幅降低了线路损耗。
第三步：灯端恒流驱动
每盏LED灯具配备一个DC-DC恒流驱动模块，将直流母线电压转换为LED灯珠所需的恒定电流。系统可实现电压与电流双重控制，并在灯具端进行实时电压检测，确保照明稳定和精准调光。
第四步：智能监控与通信
系统采用直流电力载波通信技术，通过整流模块输出电压耦合纹波信号下发控制指令。控制系统支持遥控、遥测、遥信、遥调四遥功能，实现远程开关、调光、状态监测、参数设置和故障报警。
直流柜配备独立操作系统，脱离监控中心仍可独立执行预设的各种定时开关灯任务 ，并支持本地数据保存。系统还支持远程和本地程序升级，以及本地数据导出功能。
四、核心优势
安全优势 ：利用直流电与大地隔离绝缘的电学特性，采用悬浮输出设计，单极触碰无触电风险。直流集中驱动技术从根源上优化电路运行模式，有效规避线路老化漏电、短路故障等安全隐患。直流柜配备水浸报警功能并接入平台，确保设备安全。
节能优势 ：去除每盏灯独立的AC-DC电源模块，减少多级转换损耗。直流传输消除交流线路的集肤效应和无功损耗。配合后半夜智能调光策略，LED直流集中驱动控制恒压恒流双控技术可实现综合节电率65%以上。浙江巨川照明系统采用直流集中供电与智能控制一体化设计，具有供电安全可靠、能耗显著降低、运维便捷经济等优势。
可靠性优势 ：直流柜支持"上电即启动"模式，控制系统故障时不影响直流供电。电源模块可采用N+1冗余、热插拔设计。只用一根电缆，就能同时满足多功能灯杆供电和道路照明控制。
兼容性优势 ：系统支持GPRS、485、CAN等工业现场总线网络接口。具备接入智慧市政平台的能力，可无条件自行提供使用平台供采购人永久免费使用，便于集中统一管理。
五、总结
LED路灯直流免触电装置通过"集中转换、分散驱动、统一管控"的技术架构，从根本上解决了传统交流照明"一灯一电源"模式下的高故障率、高损耗、低效率等问题。该技术已在多地市政道路和轨道交通项目中落地验证，并通过权威鉴定。
