OpenLayers 热力图从原理到 Vue 组件一键接入

在 WebGIS 里，热力图很常见：人流密度、事件热点、设施覆盖、巡查频次......它把「一堆带权重的点」渲染成连续色带，一眼看出哪里「热」、哪里「冷」。

本文将按完整链路说明：

1. 理解热力图：点 + 权重 + 模糊叠加

2. 用 OpenLayers 原生 Heatmap 图层跑通最小示例

3. 介绍 ym-giswidget-2d 已封装好的 Heatmap 组件

4. 数据格式、控制面板参数、多数据源切换与定位

先看效果：地图上叠加可调半径、模糊度、色带的热力面。

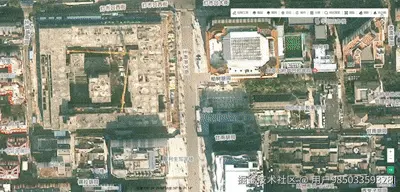

*热力图效果*

---

一、思路先讲清楚

热力图不是画一堆圆点，而是：

1. 每个热点是一个 Point，带上 weight（权重）

2. 图层按半径、模糊度把点「摊开」成高斯状强度场

3. 强度再映射到颜色渐变（低密度 → 高密度）

可以简单记成：

坐标点 + 权重 → HeatmapLayer → 色带渲染

业务侧通常只关心两件事：

• 数据怎么组织（x / y / weight）

• 半径、模糊、透明度、色带怎么调

下面先用原生 OL 打通，再看组件封装。

---

二、引入 OpenLayers，准备地图与热力层

先安装依赖（Vue3 + Vite 示例）：

// 终端执行：npm i ol

页面里放一个地图容器（例如 id 为 map 的 div），高度自行设置。然后创建底图 + 热力图层：

import Map from 'ol/Map'
import View from 'ol/View'
import TileLayer from 'ol/layer/Tile'
import OSM from 'ol/source/OSM'
import { Heatmap as HeatmapLayer } from 'ol/layer'
import { Vector as VectorSource } from 'ol/source'
import Feature from 'ol/Feature'
import Point from 'ol/geom/Point'
import { fromLonLat } from 'ol/proj'

const heatSource = new VectorSource()

// 示例点：经纬度 + 权重
[
  { lon: 117.21, lat: 31.81, weight: 20 },
  { lon: 117.22, lat: 31.815, weight: 45 },
  { lon: 117.23, lat: 31.82, weight: 70 },
  { lon: 117.24, lat: 31.825, weight: 35 },
  { lon: 117.25, lat: 31.83, weight: 90 },
].forEach((pt) => {
  heatSource.addFeature(
    new Feature({
      geometry: new Point(fromLonLat([pt.lon, pt.lat])),
      weight: pt.weight,
    }),
  )
})

const heatLayer = new HeatmapLayer({
  source: heatSource,
  blur: 15,
  radius: 15,
  opacity: 0.7,
  gradient: ['#000000', '#800000', '#FF0000', '#FF8000', '#FFFF00'],
  weight: (feature) => {
    // OL 默认读 feature 上的 weight，也可自定义归一化
    const w = feature.get('weight') || 0
    return Math.min(1, w / 100)
  },
})

const map = new Map({
  target: 'map',
  layers: [
    new TileLayer({ source: new OSM() }),
    heatLayer,
  ],
  view: new View({
    center: fromLonLat([117.23, 31.82]),
    zoom: 12,
  }),
})

常用可调参数：

• radius：点半径，越大「摊」得越开

• blur：模糊度，越大边界越柔和

• opacity：图层不透明度

• gradient：色带数组，从低到高

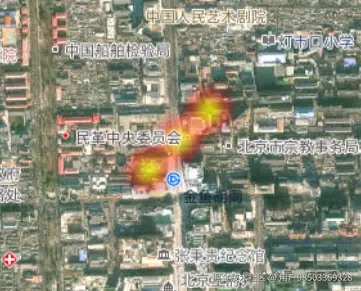

*OL 原生热力图效果*

到这里，原生链路已经跑通。工程里若还要面板拖动、多组数据切换、自动定位到点集范围，自己拼成本不低------组件库已封装好。

---

三、ym-giswidget-2d：Heatmap 组件已封装

译码二维组件库 ym-giswidget-2d 基于 OpenLayers Heatmap 图层，封装了：

• 可拖动的「热力图控制」面板

• 点半径 / 模糊度 / 色带 / 不透明度实时调节

• 支持多组 data 切换数据源

• 渲染后自动定位到当前点集范围

1. 安装

// 终端执行：npm i ym-giswidget-2d

// 或 pnpm / yarn 同理；monorepo 内可用 workspace 依赖

2. 引入样式（必做）

组件库样式不会自动注入 ，需在入口文件（如 main.js / main.ts）中显式引入：

import { createApp } from 'vue'
import App from './App.vue'
import 'ym-giswidget-2d/css/index.css' // 组件库样式，必引

createApp(App).mount('#app')

若项目已用 Element Plus，可与其样式一并放在入口：

import 'element-plus/dist/index.css'
import 'ym-giswidget-2d/css/index.css'

3. 最小用法

地图用 MapView，热力用 Heatmap，data 传入点集即可：

import { reactive } from 'vue'
import { MapView, Heatmap } from 'ym-giswidget-2d'

const reactiveValue = reactive({ map: null })

const heatData = [
  {
    title: '示例热力',
    points: [
      { x: 117.21, y: 31.81, weight: 20 },
      { x: 117.22, y: 31.815, weight: 45 },
      { x: 117.23, y: 31.82, weight: 70 },
      { x: 117.24, y: 31.825, weight: 35 },
      { x: 117.25, y: 31.83, weight: 90 },
    ],
  },
]

function onInitMap(mapView) {
  reactiveValue.map = mapView
  // 按需叠加底图......
}

// 模板示意：
// <div class="map-heatmap-shell" style="position:relative;height:30rem;">
//   <MapView @init="onInitMap" :center="[117.22718, 31.820386]" />
//   <Heatmap v-if="reactiveValue.map" :map="reactiveValue.map" :data="heatData" />
// </div>

要点：

• 入口已引入 ym-giswidget-2d/css/index.css

• Heatmap 与 MapView 建议放在同一个 position: relative 容器内

• 打开后会出现可拖动的控制面板；点「确认」仅收起面板，点「关闭」会移除热力图层

*组件控制面板*

---

四、数据格式说明

data 是数组，每一项是一组热力数据源：

const heatData = [
  {
    title: '示例热力', // 数据源名称（多组时出现在下拉框）
    points: [
      { x: 117.21, y: 31.81, weight: 20 },
      { x: 117.22, y: 31.815, weight: 45 },
    ],
  },
]

字段说明：

• title：数据源标题

• points：热点数组

• points[].x / points[].y：与地图投影一致的坐标（示例为经纬度）

• points[].weight：权重，数值越大该处越「热」

切换 data 中某一组时，组件会清空旧点、写入新点，并自动 locationGeometry 定位到当前点集范围。

---

五、控制面板能调什么

面板内置参数（打开即可拖动滑条 / 下拉）：

• 点半径：1 ~ 50，默认 15

• 模糊度：1 ~ 50，默认 15

• 不透明度：0 ~ 1，默认 0.7

• 颜色渐变：内置多套色带

内置色带名称：

• 喷流色带

• 热力图色带（默认）

• 冷色调色带

• 大地色系

• 紫翠玉色带

面板下方有「热力分布说明」色条预览：低密度 → 中密度 → 高密度。

*色带切换效果*

---

六、多数据源切换

当 data.length > 1 时，面板会出现「数据源」下拉框，可在多组点集之间切换：

const heatData = [
  {
    title: '区域甲',
    points: [
      { x: 117.20, y: 31.805, weight: 30 },
      { x: 117.21, y: 31.808, weight: 55 },
      { x: 117.215, y: 31.812, weight: 75 },
    ],
  },
  {
    title: '区域乙',
    points: [
      { x: 117.235, y: 31.825, weight: 25 },
      { x: 117.245, y: 31.828, weight: 60 },
      { x: 117.255, y: 31.832, weight: 95 },
    ],
  },
]

// 模板示意：
// <Heatmap v-if="map" :map="map" :data="heatData" />

切换后会自动定位到对应区域的点范围，适合「分片区 / 分时段」对比场景。

*多数据源切换*

---

七、和工具条一起用（可选）

若项目已使用 HorizontallyTopToolbar，也可把热力图挂成工具项，由工具条按需加载：

const heatmapTool = {
  id: 'heatmapTool',
  title: '热力图',
  classPath: '../heatmap/index.ts', // 以你项目工具条的加载约定为准
  icon: './img/tool/clear.png',
  isOnce: false,
  isRepels: false,
  data: heatData,
}

点击工具 → 打开面板与热力层；关闭面板时可移除图层，不影响其它工具。

---

八、小结

1. 热力图本质：带权重的点 → 模糊叠加 → 色带映射

2. 原生 OL：HeatmapLayer + VectorSource + Feature(Point, weight)

3. 组件用法：入口引入 css/index.css，再写 <Heatmap :map="map" :data="heatData" />

4. 面板可调半径 / 模糊 / 透明度 / 色带；多组 data 可切换并自动定位

自己实现适合理解原理、深度定制；日常业务更推荐组件封装------图层、面板、定位、多数据源都已打通。

---

获取 Demo 源码

关注译码设计 公众号，回复 gis2d-demo 获取ym-giswidget-2d组件使用 Demo 源码。

欢迎留言交流。

---

❝

技术栈参考：OpenLayers 9.x · Vue 3组件：Heatmap（可拖动控制面板 + 多数据源热力渲染）
