文档版本：V1.0

适用范围：嵌入式SoC Linux平台开发

目标：构建完整内核低功耗软件栈，实现运行时动态省电、整机休眠两级功耗管控，支撑产品功耗指标达成

一、方案概述

本方案基于 Linux 内核标准电源管理子系统，自上而下搭建分层低功耗架构。覆盖动态调频调压、CPU 空闲休眠、外设运行时电源管理、电源域门控、整机系统休眠、唤醒管控 全链路能力。

区分两种省电场景：

系统正常运行状态：外设闲置自动下电、CPU 进入 Idle、动态调压调频，无需冻结整机业务；
长时间无业务：整机进入系统休眠（s2idle 轻休眠 / STR 深度休眠），最大化降低静态功耗。

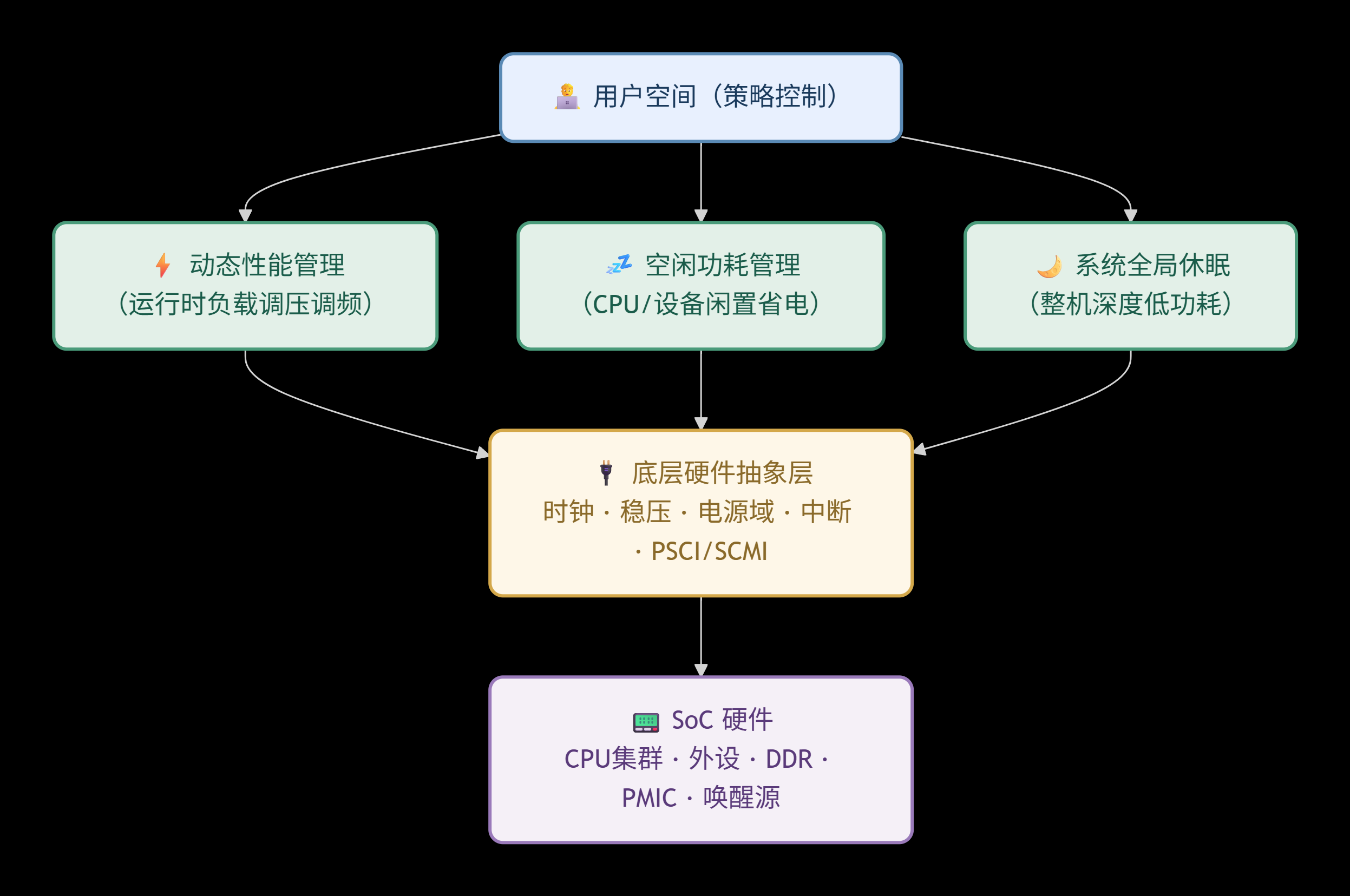

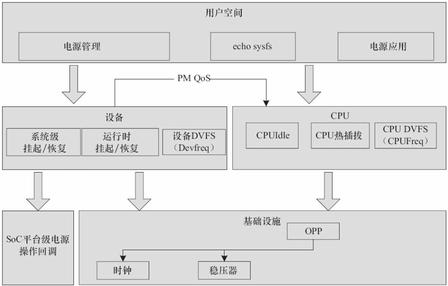

1.1 整体分层架构

1.2 内核基础配置总开关

Plain 复制代码

CONFIG_PM=y          # 电源管理总开关，所有低功耗模块依赖
CONFIG_PM_SLEEP=y    # 支持系统suspend/resume整机休眠
CONFIG_PM_RUNTIME=y  # 支持Runtime PM外设动态省电

二、核心子系统设计方案

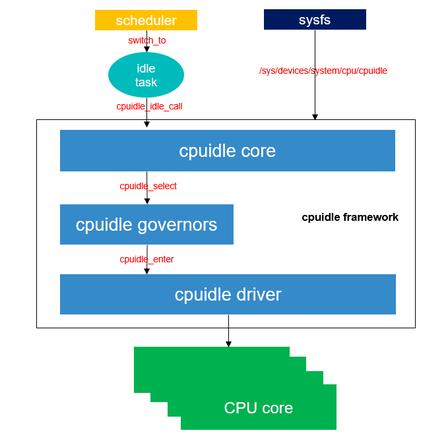

2.1 CPUIdle 框架（CPU 空闲状态管理 C-State）

功能目标

CPU 无任务调度时逐级进入休眠状态：WFI 等待→关闭内核时钟→关闭 PLL→集群断电；越深休眠功耗越低，唤醒延迟同步增大。

C0：正常运行；C1：WFI 浅休眠；C2/C3 及以上：深度休眠。

组件设计

Governor 策略器：选用 menu 策略，根据空闲时长自动选择 Idle 深度；
cpuidle_driver：平台驱动注册 SoC 支持的多级 Idle 状态；
cpuidle_device：绑定每个逻辑 CPU 实例。

平台适配方案

采用PSCI 标准接口 ，设备树定义 idle 状态，底层由 ATF (TF-A) 负责 CPU 电源控制。

DTS 参考配置：

dts 复制代码

idle-states {
    entry-method = "psci";
    cpu_sleep: cpu-sleep {
        compatible = "arm,idle-state";
        arm,psci-suspend-param = <0x01>;
        entry-latency-us = <100>;
        exit-latency-us = <200>;
        min-residency-us = <500>; // 最小停留时长，低于阈值不进入该休眠
    };
};

关键配套：开启CONFIG_NO_HZ_IDLE Tickless 无滴答机制，消除周期性 tick 频繁唤醒 CPU，是深度 Idle 前提条件。

2.2 DVFS 动态调压调频（CPUFreq + DevFreq + OPP）

功能目标

根据业务负载动态调整 CPU、外设运行频率与电压，降低运行功耗。

OPP：频率 + 电压组合数据表，DTS 统一描述，所有 DVFS 模块共享；
CPUFreq：CPU 核心调频，调度器联动；
DevFreq：GPU、NPU、DDR、ISP、VPU 等外设调频。

内核配置

Plain 复制代码

CONFIG_CPU_FREQ=y
CONFIG_CPU_FREQ_GOV_SCHEDUTIL=y  # 嵌入式首选，与进程调度联动
CONFIG_DEVFREQ=y

2.3 Runtime PM 运行时设备电源管理（核心模块）

功能目标

系统正常运行期间，外设闲置自动下电，不需要整机休眠 ，实现细粒度功耗控制。

工作机制：基于struct device引用计数模型

pm_runtime_get_sync()：占用外设，上电恢复工作；
pm_runtime_put_sync()：释放外设，超时自动执行 suspend。

驱动适配要求

所有外设驱动必须实现电源回调接口：

c 复制代码

struct dev_pm_ops {
    int (*runtime_suspend)(struct device *dev);
    int (*runtime_resume)(struct device *dev);
};

与 GenPD 协同逻辑

设备节点 DTS 绑定电源域，Runtime PM 触发后，当域内所有设备全部释放，框架自动关闭整个电源域供电，驱动无需直接操作 regulator / 时钟。

重要区分

Runtime PM：局部外设动态开关；System Suspend：整机冻结任务、所有设备统一挂起。

2.4 GenPD 通用电源域 Generic Power Domain

功能目标

对 SoC 内部硬件区块进行电源门控管理，划分独立供电域：GPU 域、ISP 域、USB 域、VPU 域等。

使用方式

设备树直接绑定电源域，框架自动管理上下电时序：

dts 复制代码

usb@xxx {
    power-domains = <&pd_usb>; // 将外设挂载至USB电源域
};

2.5 System Suspend 整机休眠框架

支持两种休眠模式，可根据产品功耗、唤醒时延需求选型：

s2idle（Suspend-to-Idle）轻休眠

冻结用户任务，所有外设执行 suspend，CPU 进入最深 Idle；DDR 保持自刷新；不依赖 ATF 集群断电；唤醒速度快，适合需要快速唤醒场景。
mem（Suspend-to-RAM STR）深度休眠

通过 ATF/PSCI 关闭 CPU 集群与大部分外设电源域；仅 DDR、唤醒源保持供电；静态功耗更低，唤醒延迟更大。

用户空间控制接口

bash 复制代码

# 设置休眠模式
echo s2idle > /sys/power/mem_sleep
# 触发整机休眠
echo mem > /sys/power/state

休眠标准执行流程

冻结用户任务 → prepare → suspend → suspend_noirq → 平台底层进入休眠；唤醒流程反向执行。

2.6 辅助功耗管控机制

PM QoS

驱动 / 应用设置延迟约束，阻止内核进入超出时延要求的低功耗状态；API：dev_pm_qos_add_request()。
Wakeup 唤醒源管理

配置 GPIO、RTC、UART 等作为休眠唤醒源，DTS / 驱动增加wakeup-source属性；防止休眠后无法唤醒、异常误唤醒。
Wakelock

业务层持有锁阻止系统自动休眠；标准 Linux 可通过 autosleep 机制模拟 Android wakelock 能力。
Autosleep 自动休眠

系统空闲达到预设时长，内核自动触发 System Suspend，实现无人值守低功耗。

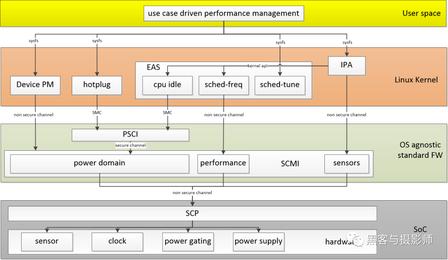

三、固件与内核交互接口方案

Linux 内核不直接操作 CPU 电源、集群断电硬件，统一使用标准固件接口：

PSCI（Power State Coordination Interface）
- 核心调用：CPU_OFF / CPU_SUSPEND / SYSTEM_SUSPEND
- 载体：ATF (TF-A) EL3 安全监控固件
- 职责：CPU 休眠、集群上下电、整机 STR 休眠处理
SCMI（系统控制管理接口）

与片上 SCP 处理器通信，统一管理时钟、电压、电源域、热管理；适合瑞芯微、TI、NXP 等复杂 SoC 平台。

四、底层支撑依赖模块

上层所有功耗框架依赖以下基础子系统，开发阶段同步适配：

Clock Framework：外设时钟门控，低功耗基础；
Regulator Framework：管理 PMIC LDO/Buck，支撑 DVFS 与电源域供电；
Interrupt 子系统：休眠模式下保留唤醒中断；
DDR 控制器驱动：实现休眠状态下内存自刷新控制。

五、功耗调试与验证方案

5.1 调试命令清单

bash 复制代码

# 查看CPU idle状态参数
cat /sys/devices/system/cpu/cpu0/cpuidle/state*/latency
# 查询外设Runtime PM工作状态
cat /sys/devices/platform/xxx/power/runtime_status
# 遍历系统电源域节点
find /sys/devices -name power_domain
# 功耗综合诊断工具（开启CONFIG_PM_TRACE）
powertop
# 查询休眠唤醒原因
cat /sys/kernel/wakeup_reasons
# 休眠唤醒稳定性压力测试
rtcwake -m mem -s 10

5.2 验证项

业务空载：CPU 自动进入 Idle，外设闲置下电；
负载变化：DVFS 自动升降频调压；
Runtime PM：外设反复打开 / 关闭，电源域正常开关；
整机休眠：s2idle/STR 休眠进入正常，唤醒稳定；
异常测试：休眠过程插拔外设、唤醒源触发、反复休眠唤醒压力测试。

六、功耗业务协同流程

高负载运行阶段：CPUFreq/DevFreq+OPP 动态调压，控制运行功耗；
短时空闲阶段：CPU 进入 C-State Idle；外设释放后 Runtime PM 联动 GenPD 关闭电源域；
长时间空闲阶段：Autosleep 触发 System Suspend，进入整机低功耗模式。

七、风险点与设计规避措施

风险问题	规避方案
无法进入深度 CPU Idle	开启 CONFIG_NO_HZ_IDLE；合理配置 idle-state min-residency-us
外设持续耗电	驱动完整实现 Runtime PM suspend/resume 回调；业务正常释放设备
休眠无法唤醒 / 频繁误唤醒	严格配置 wakeup-source；休眠前屏蔽无关中断
PSCI/SCMI 休眠失败	内核 DTS 参数与 ATF/SCP 固件参数对齐，联合调试固件电源流程
系统无法自动休眠	排查业务持续持有 wakelock，定位唤醒源

八、交付物清单

内核 defconfig 低功耗配置片段；
SoC 低功耗 DTS 参考模板（CPUIdle、OPP、电源域、唤醒源）；
Platform 驱动 Runtime PM 标准代码模板；
休眠唤醒测试用例；
功耗测试报告模板。
