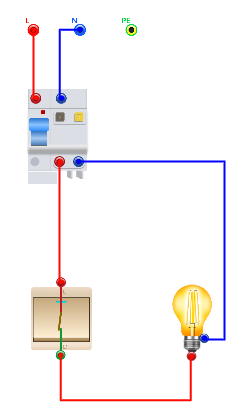

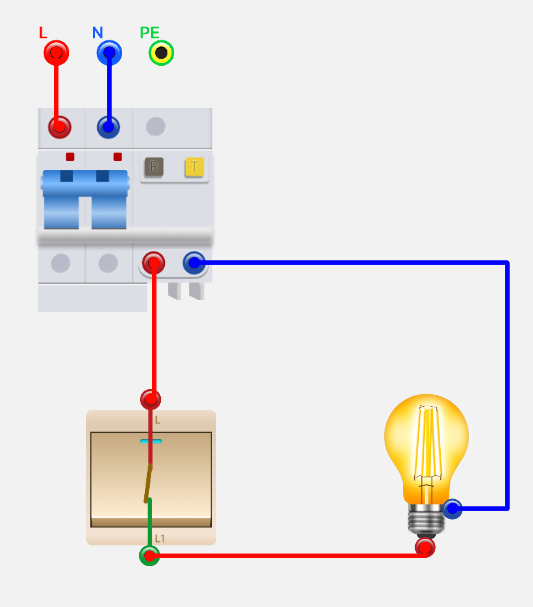

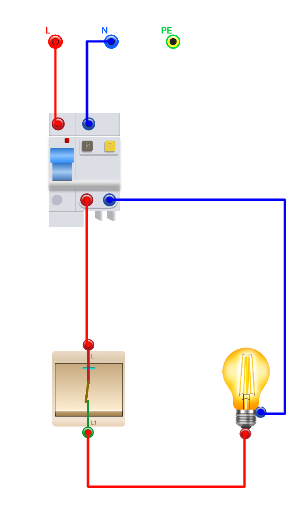

上图电路工作原理：
- 火线（L）先经过漏电保护器，接到墙壁开关的进线端；
- 零线（N）从保护器直接拉到灯泡尾部接线柱。
- 开关断开时，火线被切断，灯泡没有电流，灯不亮。
- 按下开关闭合，火线顺着开关连通到灯泡底端，电流流过灯泡灯丝，再经零线流回配电箱，形成完整回路，灯泡就通电发光了。
- 图里的 PE 地线全程没接入灯具回路，只负责整套线路的漏电安全防护，漏电保护器会时刻监测火线、零线电流是否平衡，漏电时立刻跳闸断电防触电。
简单一句话总结：火线受控于开关去点亮灯泡，零线负责回流，漏保全程守护用电安全。

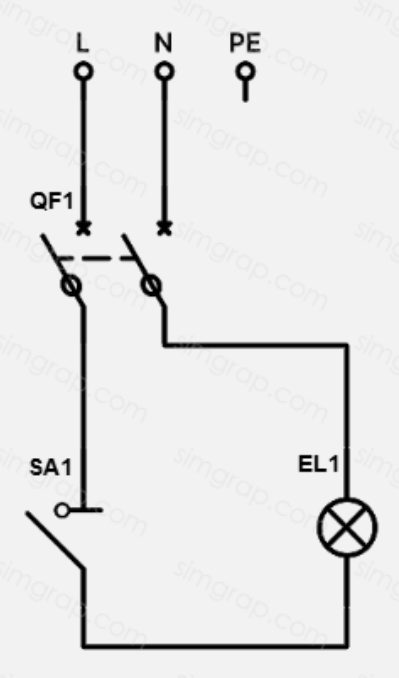

电路图
L：相线（俗称火线），带电输送电能
N：中性线（俗称零线），形成回路回流电流
PE：保护地线，漏电时泄放电流，防止触电，本图这条线没有接入灯泡回路
QF1：断路器（空气开关 / 漏保总闸），1 代表这是第 1 组空开，负责整个回路的过载、短路、漏电保护，总电源通断控制
SA1：照明单极墙壁开关，1 代表一号灯开关，用来手动控制灯泡的通电、断电
EL1：照明灯具（灯泡），1 代表一号照明灯，是这个电路的用电负载
数字说明：末尾的数字 "1" 只是编号，用来区分多个同类设备（比如 QF1、QF2，SA1、SA2）。
元器件
灯泡

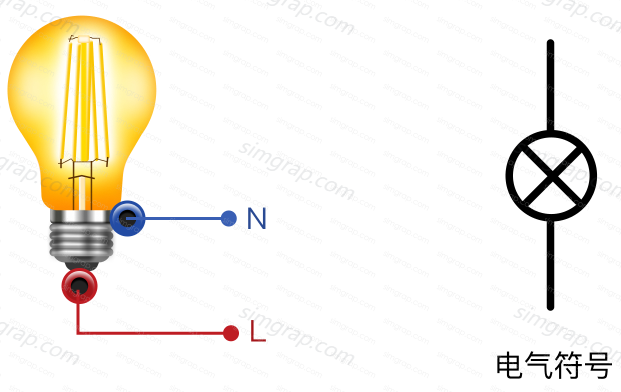

电气符号和文字代号
-
文字代号 ：常见为 " EL "，表示照明灯。例如 " EL1 " 可表示"1号照明灯"。
-
图形符号：
**工作原理：**白炽灯是电流通过钨丝后使钨丝发热，当温度升高到一定程度时，钨丝因热辐射发出可见光，工作温度通常约为2000℃~2500℃。为防止钨丝被氧化并减少钨蒸发，泡壳内通常抽真空或充入氮气、氩气等气体。LED灯泡则是利用半导体材料通电后发光，发热少、效率高，比白炽灯更节能。
经典电路
- 单灯单控电路： 一个开关控制一盏灯，常用于普通房间照明。

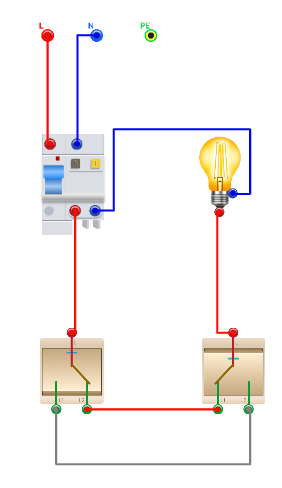

- 两个开关控制一盏灯： 两个单开双控开关控制同一盏灯，常用于楼梯、走廊、卧室门口和床头。
常见错误
- 灯泡和灯座不匹配：E27、E14、B22等接口不能混用，强行安装容易接触不良、打火或损坏灯座。
- 电压等级用错：24V灯泡不能接到220V电源上，否则会立即损坏，甚至炸裂。
- 带电更换灯泡 ：只关墙壁开关不一定安全，若开关接在零线上，灯座仍可能带电。
- 功率超过灯具限制：灯泡功率过大，可能使灯座、灯罩过热，严重时会引发火灾。
⚠️ 安全用电要点一 ：更换灯泡前，应关闭对应空气开关或总电源，并确认灯座无电后再操作。
⚠️ 安全用电要点二：安装前先看电压、功率、接口类型，三项都匹配后再使用。
型号参数
灯泡常见参数包括接口类型、电压、功率、色温、光通量和能效等级。
- 接口类型：E27是常见大螺口，E14是小螺口，B22是常见卡口。
- 额定电压：家用常见为220V，也有12V、24V等低压灯泡。
- 功率：单位是W，表示耗电功率。LED灯泡通常比白炽灯更省电。
- 色温：单位是K，表示光色冷暖。
- 2700K~3000K：暖白光，偏黄，适合卧室、餐厅。
- 4000K~4500K：中性光，接近自然白，适合客厅、书房。
- 6000K~6500K：正白光或日光色，明亮清冷，适合厨房、卫生间、车间等。
- 光通量：单位是lm，表示灯泡发出的光有多少，数值越大通常越亮。
单开单控
单开单控面板开关，就是墙上那种最普通的、只有一个按键、只在一个地方控制一盏灯（或一路负载）的电源开关。
应用场景
- 家里卧室、客厅、厨房、卫生间等，用来单独控制某一盏主灯的开和关。
- 小店铺、办公室等地方，控制某个区域的照明。
外部结构

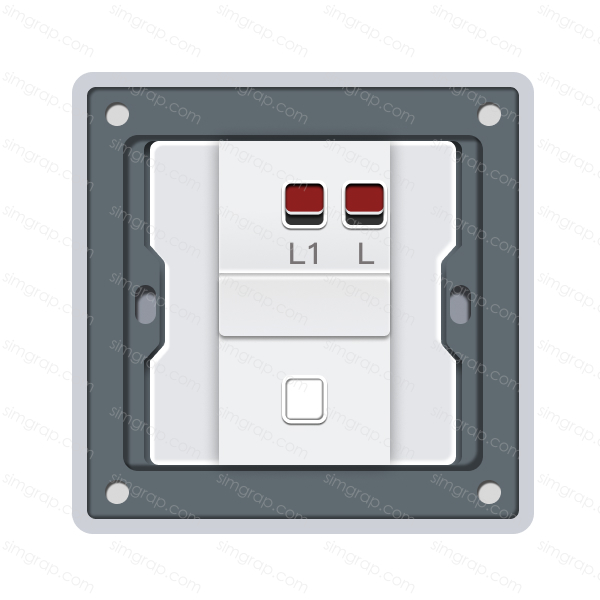

从正面看，它是一个巴掌大的方形塑料面板，中间有一个长方形或正方形的按键，按一下翘起一边、再按一下翘起另一边，很像"跷跷板"。

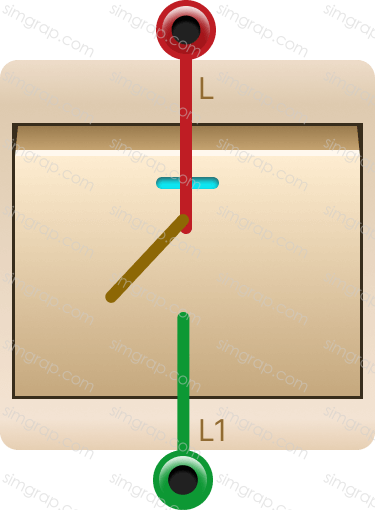

从背面看，有两个接线孔（有的带螺丝压线，有的是快速插线孔），通常标有"L"和"L1"（L进线端、L1出线端）。
电气符号和文字代号
-
文字代号 ："S "或"SA"表示，比如"S1"代表编号为1的开关。
-
图形符号：
经典电路
- 单灯单控电路：一个开关控制一盏灯。

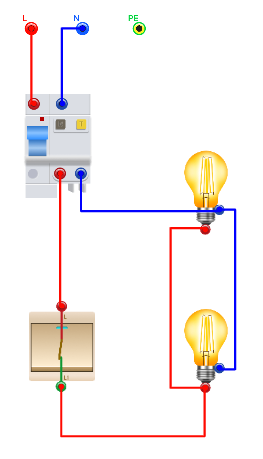

- 多灯并联单控电路：一个开关同时控制多个并联的灯，比如吊灯上的多个灯泡。
常见错误
- 火线和零线同时进开关：有的新手把火线接L，零线接L1，这样一合闸就会短路跳闸，非常危险。
- 开关控制零线：把火线直接接到灯的一端，开关串在零线上。灯一样能亮灭，但关灯后灯头依然带电，换灯泡时极易触电。
- 接线端子压接不牢：多股铜线没拧紧，或者压到绝缘皮，造成接触不良打火、发热，甚至烧坏开关。
- 选错额定电流：用普通10A开关去控制大功率电热水器（超过2000W），开关过热损坏。
- 将单控开关当双控用：试图在两个地方控制一盏灯，买成两个单控开关，结果怎么接都不能两个地方独立开关。
⚠️ 安全用电要点一：任何时候维修或更换开关，必须先断开家里总电闸，并用验电笔确认开关两端都没电，绝对禁止带电操作。
⚠️ 安全用电要点二 ：开关必须控制火线，严禁控制零线。标准接线是"火线进开关，零线进灯头"，摸黑换灯泡前也要先关开关并确认灯座无电。
漏电保护器
漏电保护器（RCBO，又称剩余电流动作断路器）是一种同时具备过载、短路和漏电保护功能的开关，发现线路漏电或有人触电风险时，会自动切断电源。
应用场景
- 家庭配电箱总进线保护：保护全屋线路，常装在入户配电箱内。
- 厨房、卫生间、电热水器、户外水泵等潮湿或高风险回路。
- 装修、工地、临时用电等触电风险较高的场所。
外部结构

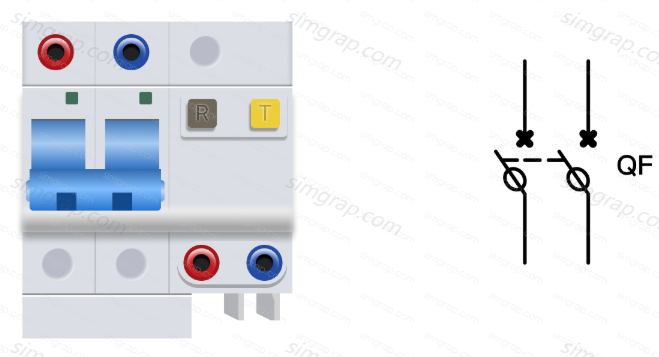

RCBO外形类似普通空气开关，但通常多一个漏电保护模块和"T/TEST"试验按钮。
主要部分包括：
- 操作手柄：用于合闸、分闸。跳闸后手柄通常会停在中间或断开位置。
- 试验按钮：标有"T"或"TEST"，用于模拟漏电，检查漏电保护功能是否正常。
- 接线端子：一般有L端和N端，火线L、零线N必须成对接入和引出。
- 铭牌参数：标有额定电流、额定剩余动作电流、类型、分断能力等信息。

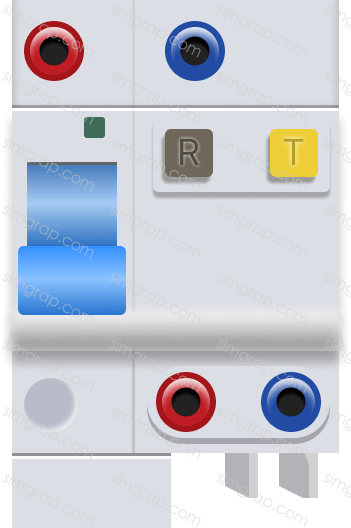

R、T两个按键含义
R = Reset（复位键） ；T = Test（测试键）
T 黄色测试键（每月必须按 1 次）
家里正常通电、所有电器正常使用时，按一下黄色 T 键：
- 正常情况：开关立刻跳闸、R 键自动弹出来，说明漏电保护功能完好、能保命。
- 按下 T 不跳闸：代表漏保坏掉失效，立刻更换，触电不会断电非常危险。
测试完跳闸断电后，不能直接推闸，要先按 R 复位才能合闸送电。
R 复位键（漏电跳闸后使用）
只要是漏电触发跳闸，R 按钮就会凸起弹出，此时直接推合闸是推不上去的：
- 处理步骤：先排查家里有无漏电、电器故障；
- 确认线路没问题后，先按下去 R 键，再往上推开关合闸恢复供电。
单纯过载、短路跳闸一般 R 不会弹出，只有漏电保护动作才会弹出 R 键。
电气符号和文字代号
- 文字代号 ：在国内电气设计图纸、教科书和通用电气文档中，当图纸不需精确区分设备具体技术类型时，用" QF " 表示；
- 当具体指明类型，带过载保护的剩余电流动作断路器 文字代号 常用" RCBO "；
- 当具体指明类型，仅有漏电保护、不带过载和短路保护的装置 文字代号 常用 " RCCB "，需要配合断路器使用。
注意：RCD（剩余电流装置） 不是一种特定的产品，它是所有检测剩余电流的设备的总称。
-

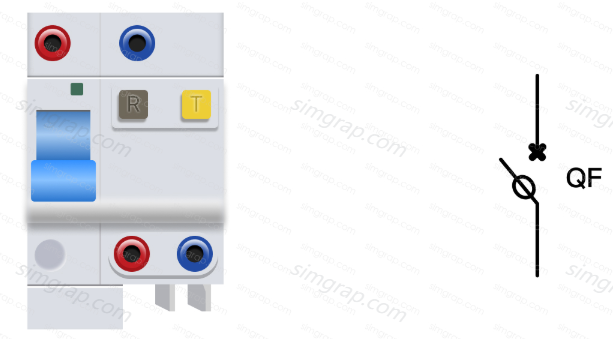

图形符号：
- 1P漏电保护器：
- 2P漏电保护器：
工作原理
正常用电时，火线流出的电流和零线返回的电流相等，互感器检测值为零；发生漏电时，部分电流通过人体、外壳或大地流走，火线和零线电流不平衡，达到设定值后脱扣机构动作，切断电源。
普通空气开关（MCB）能保护过载和短路，但不能检测漏电；RCBO是在断路器基础上增加了剩余电流保护功能。
卫生间、电热水器保护电路：高风险回路可单独设置30mA瞬动型RCBO，提高人身触电保护能力。
常见错误
- 只接火线，不接零线：RCBO必须同时检测L和N，只接火线会导致误跳闸或保护失效。
- 零线和地线混接：RCBO后端不能把N线和PE线接在一起，否则容易误跳闸，也会带来触电风险。
- 把普通空开当漏电断路器用：普通空气开关没有"T/TEST"按钮，不能检测漏电，不能替代RCBO。
- 跳闸后盲目换大规格：跳闸应先查线路或电器是否漏电、过载、短路，不能直接换更大电流的开关。
- 忽略AC型和A型选择：现代家庭有变频空调、LED驱动、电源适配器等设备，优先选A型RCBO；AC型只适合纯交流漏电场景。
⚠️ 安全用电要点一：建议定期按一次"T/TEST"试验按钮；按下后不跳闸，说明漏电保护功能可能失效，应及时更换。
⚠️ 安全用电要点二：RCBO不能代替保护接地，家中PE线必须可靠连接，严禁把地线当零线使用。
