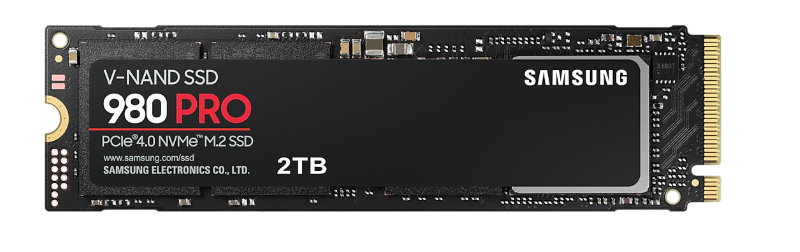

本章节讲述如何使用FPGA(纯verilog语言)实现NVME SSD硬盘的读写控制。
参考:
二、实战篇-NVME SSD控制之ZYNQ实现(一)-CSDN博客
二、实战篇-NVME SSD控制之ZYNQ实现(二)-CSDN博客

本实验主要基于AXI Memory Mapped to PCI Express IP进行设计。使用的FPGA芯片为XILINX的xc7z045ffg900,xc7z045ffg900芯片的PCIE接口为PCIE 2.0,速率为5GT/S。采用纯Verilog代码实现,不使用ARM端任何功能,所以FPGA芯片用K7,V7这些都可以替代,只要芯片包含PCIE接口就行。

- 新建工程

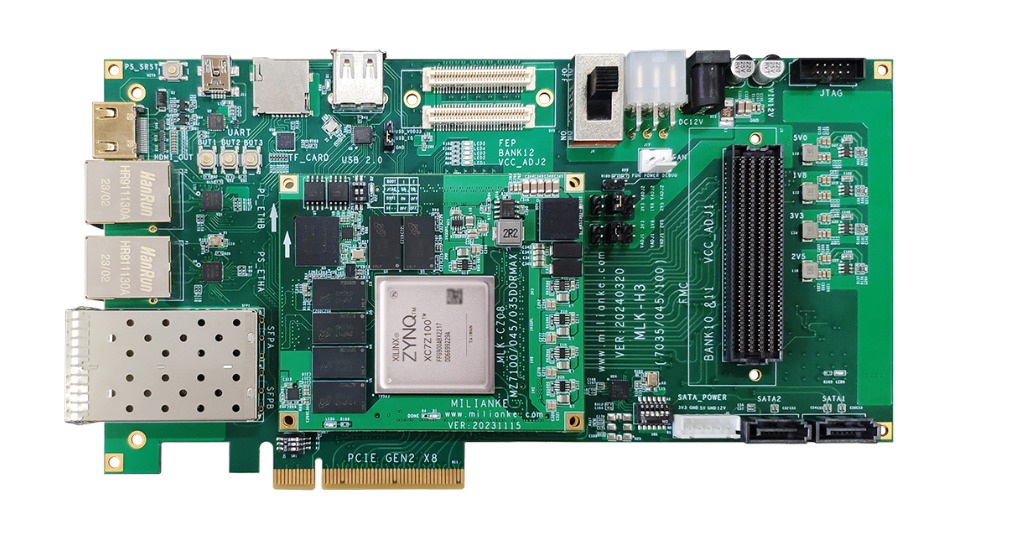

先新建一个工程,选择FPGA芯片型号,本实验使用米联客开发板,所以这里FPGA选择xc7z045ffg900。

- 新建BD工程

- 在BD工程中添加IP

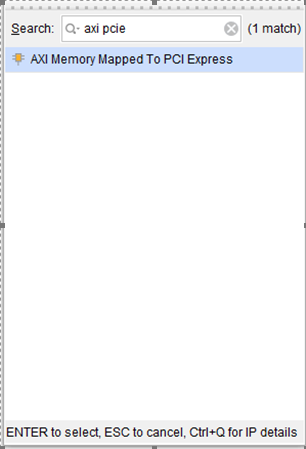

- 添加AXI Memory Mapped to PCI Express IP

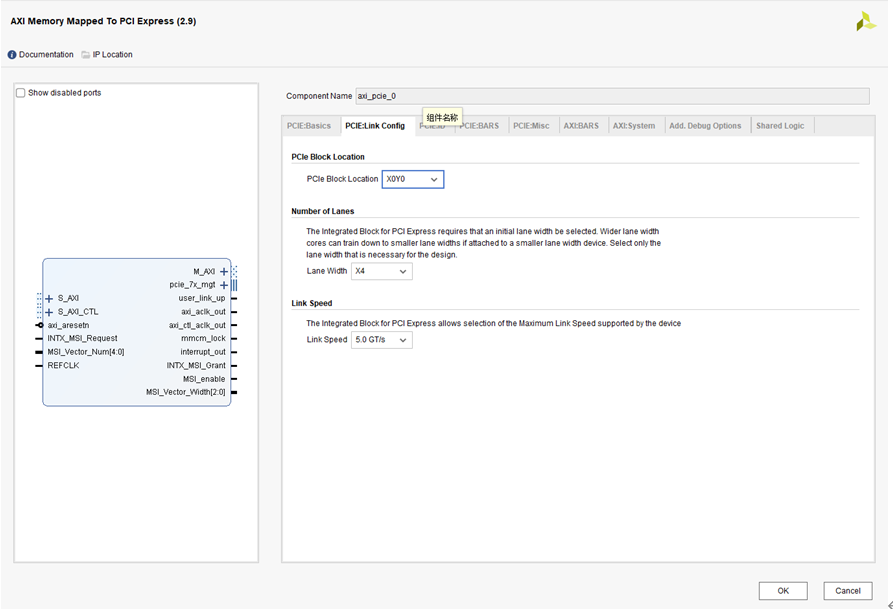

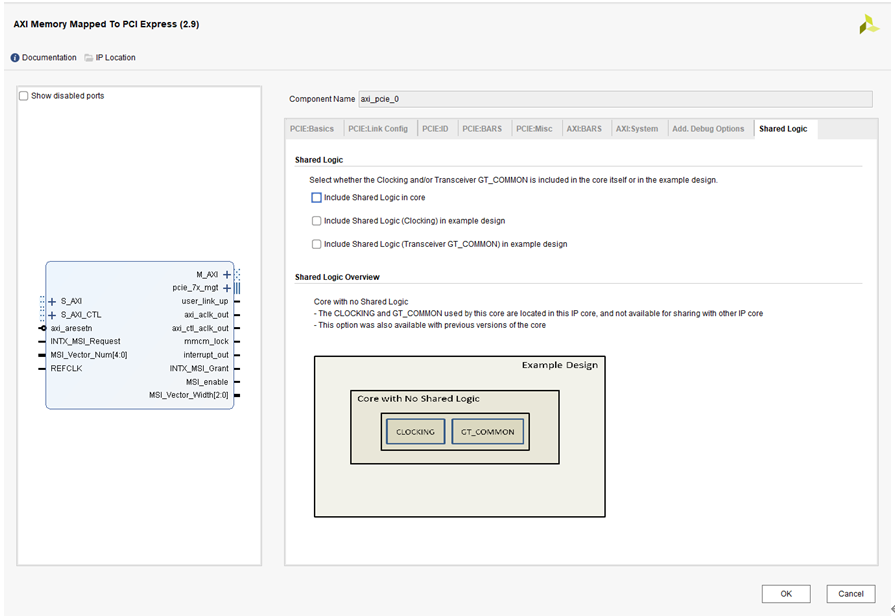

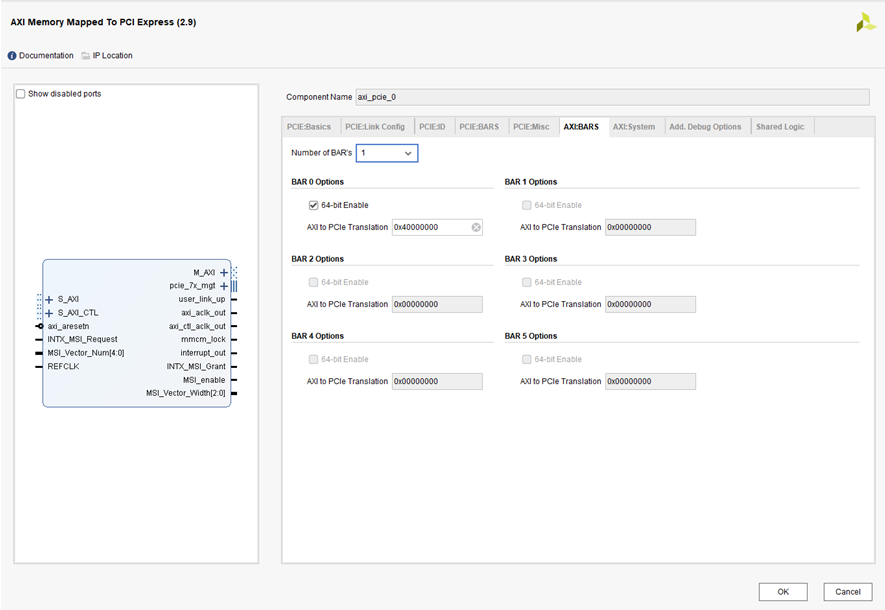

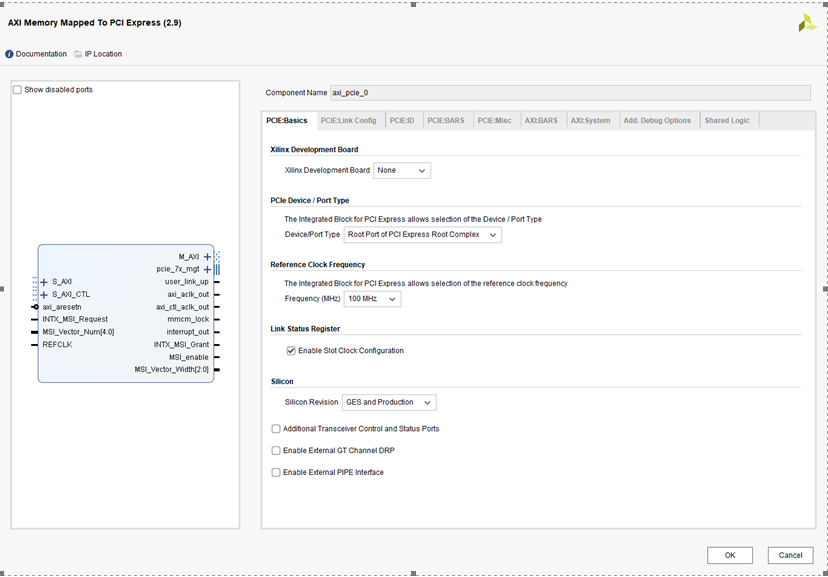

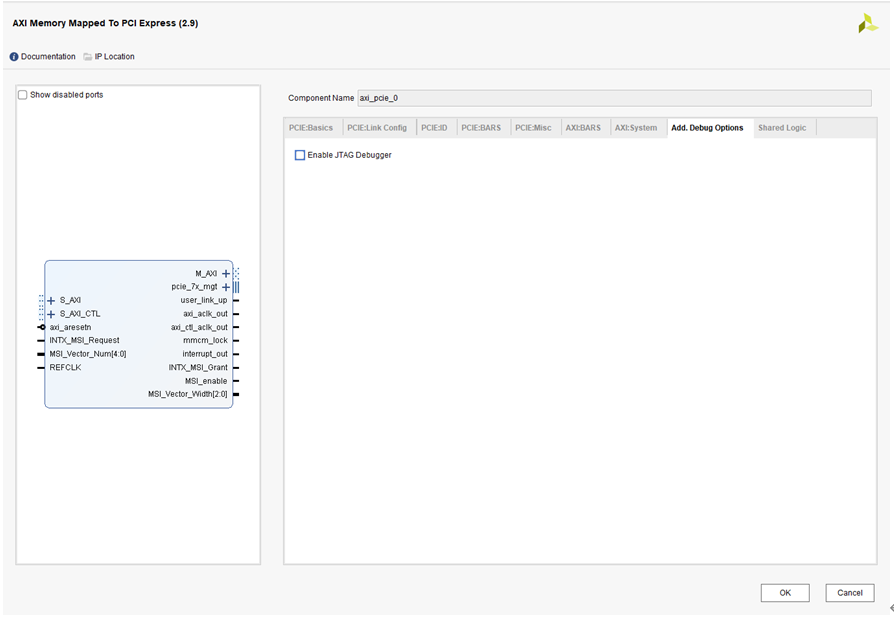

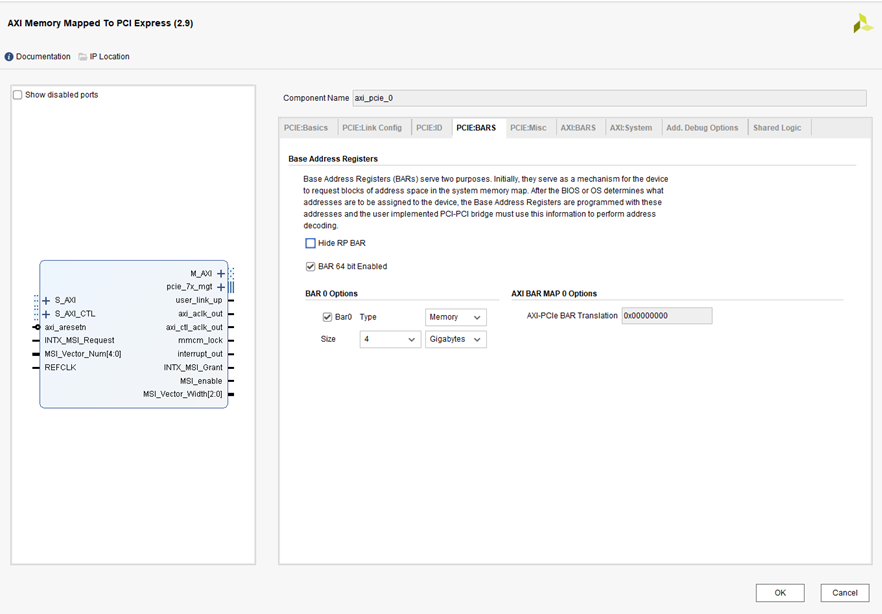

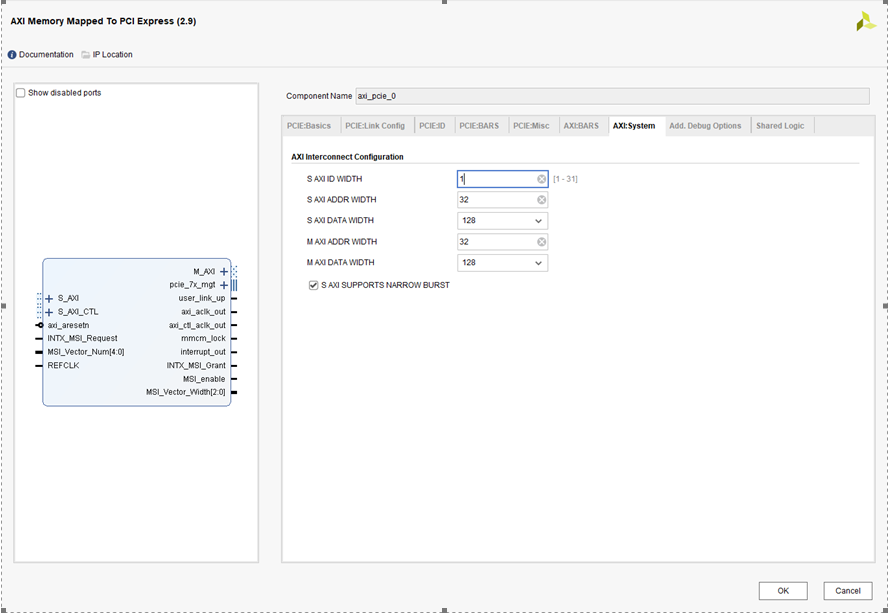

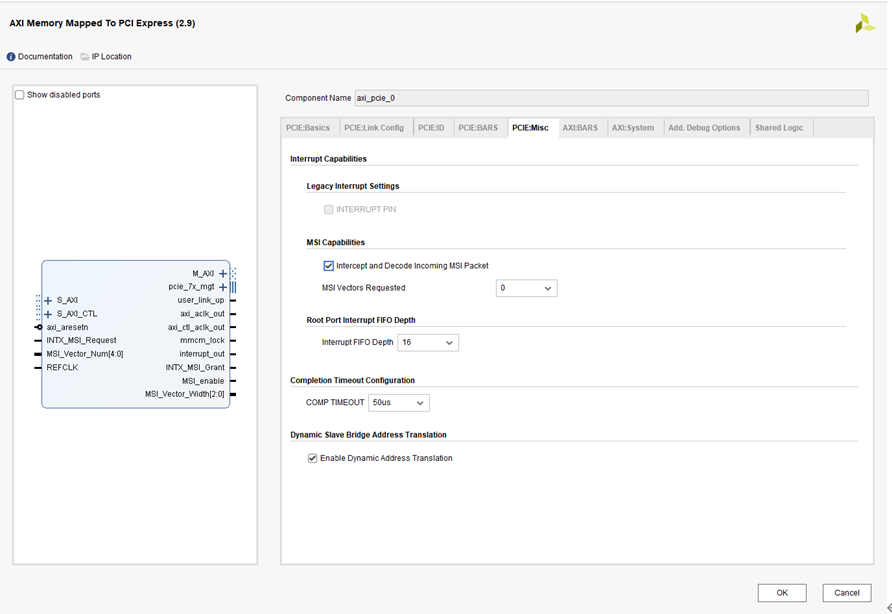

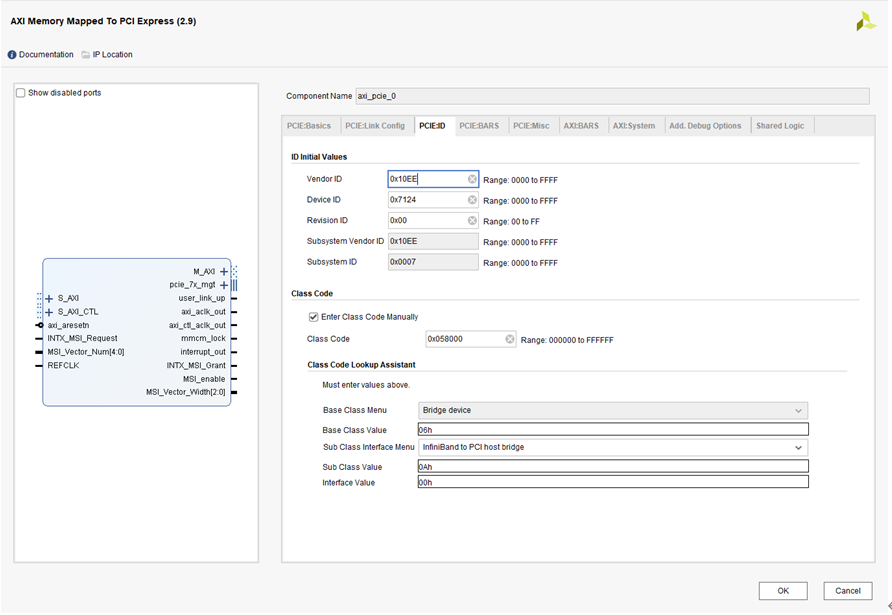

配置如下:

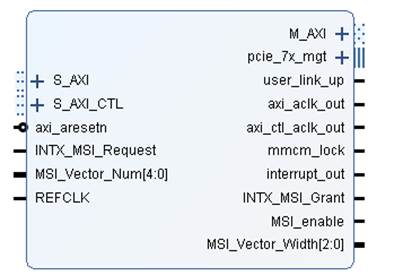

至此IP核配置结束。这里先讲解一下IP核几个AXI总线接口作用,方面后续调试
- S_AXI_CTL 总线
S_AXI_CTL总线主要用于访问PCIE总线中各设备的配置空间,这里主要配置RC端(FPGA )和EP端(NVME SSD)的配置(CFG)空间寄存器。
- S_AXI 总线
S_AXI总线主要用于访问EP端的BAR空间,主要用于配置NVME SSD设备的内部寄存器。
- M_AXI 总线
M_AXI总线由EP端(NVME SSD)发起,FPGA端作为从机。主要用于NVME SSD进行DMA读写。将M_AXI总线与DDR连接,读、写操作时NVME SSD会自动通过M_AXI总线访问DDR内存数据。
将AXI PCIE IP核的时钟、复位、pcie_tx、pcie_rx等引脚接好后,按照之前ZYNQ控制NVME时的流程先通过S_AXI_CTL总线访问和配置设备的PCIE配置空间。

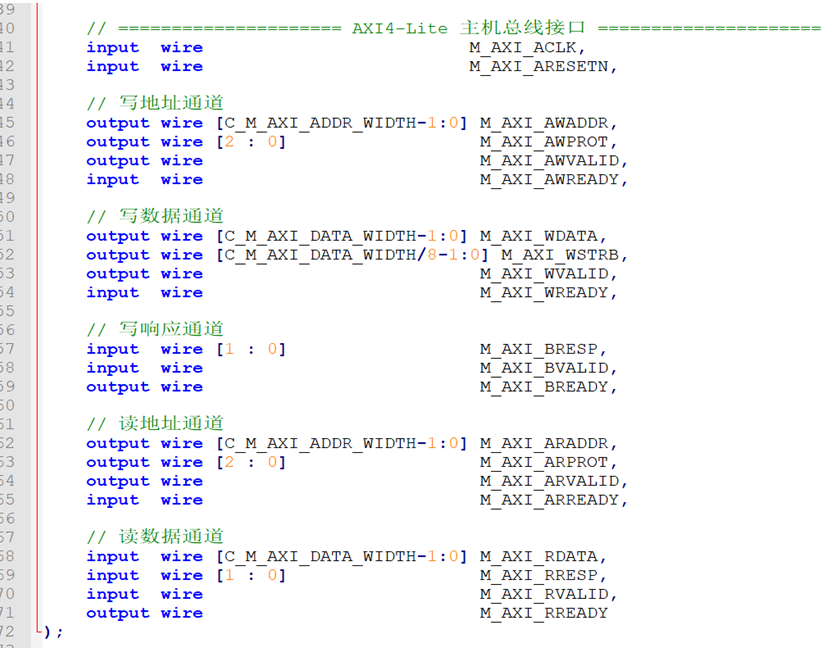

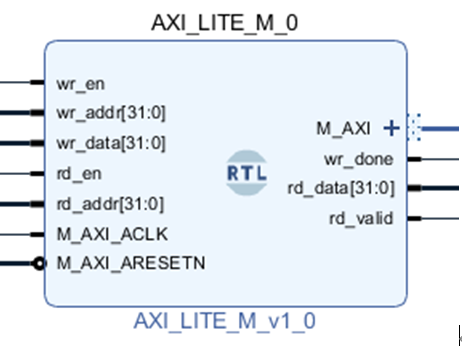

S_AXI_CTL总线采用AXI_LITE接口,AXI_LITE接口信号比较多,这里使用一个本地转AXI_LITE接口的模块(AXI_LITE_M)方便读写。

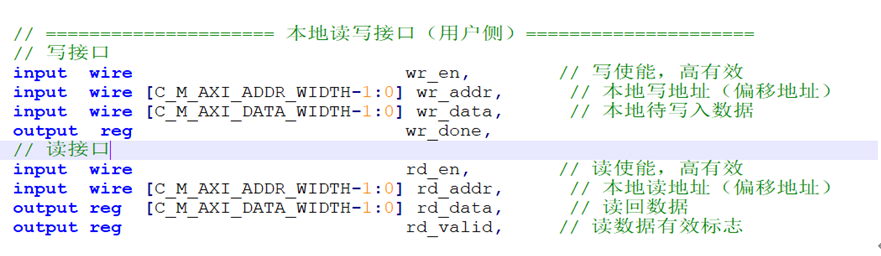

这样我们通过本地接口就可以进行S_AXI_CTL总线接口的访问

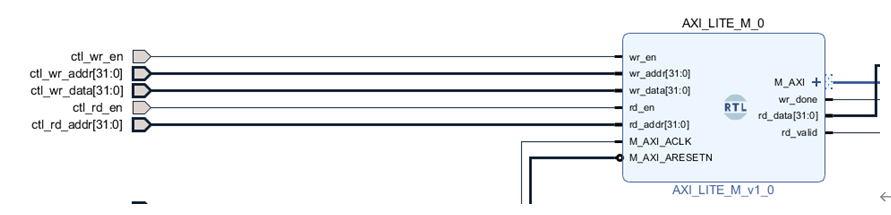

将AXI_LITE_M模块的M_AXI连接到S_AXI_CTL总线,本地信号引出到外部。

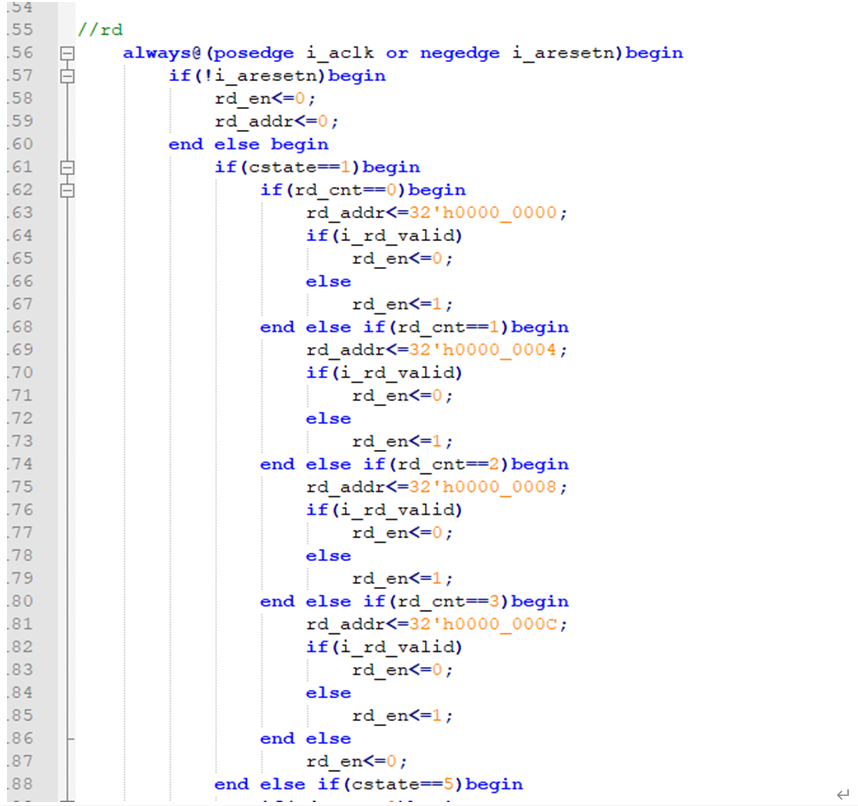

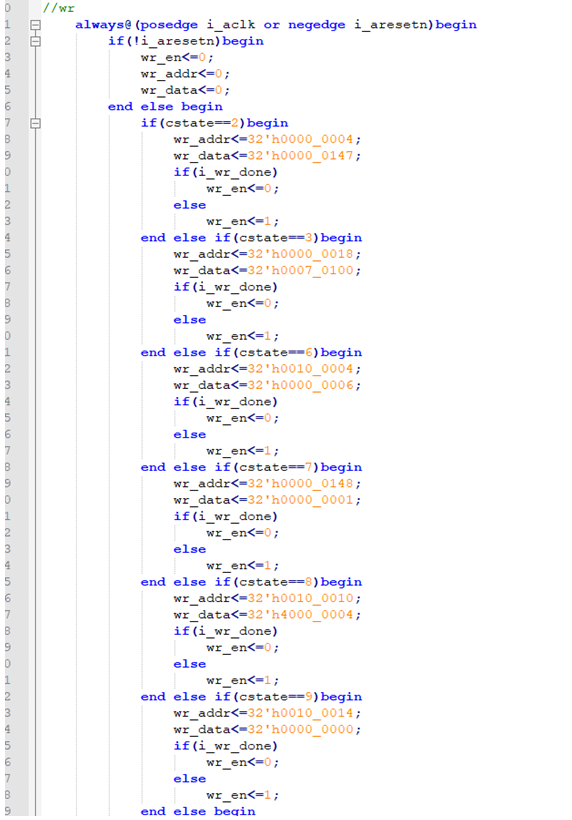

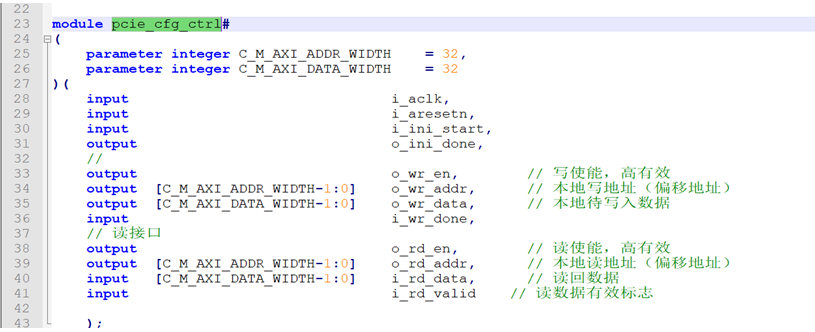

新建一个pcie_cfg_ctrl模块用于控制AXI_LITE_M模块的本地接口

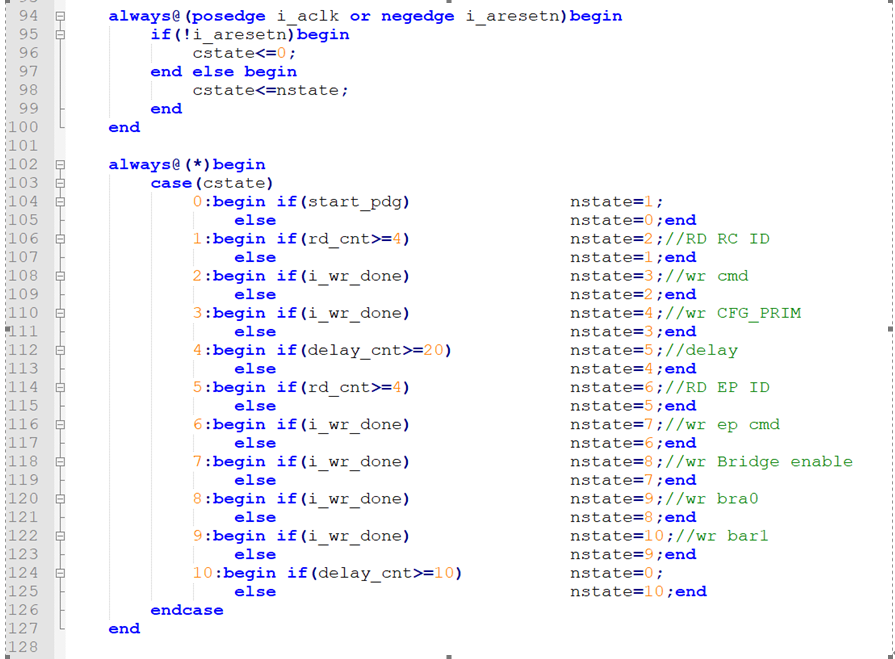

主要状态流程如下

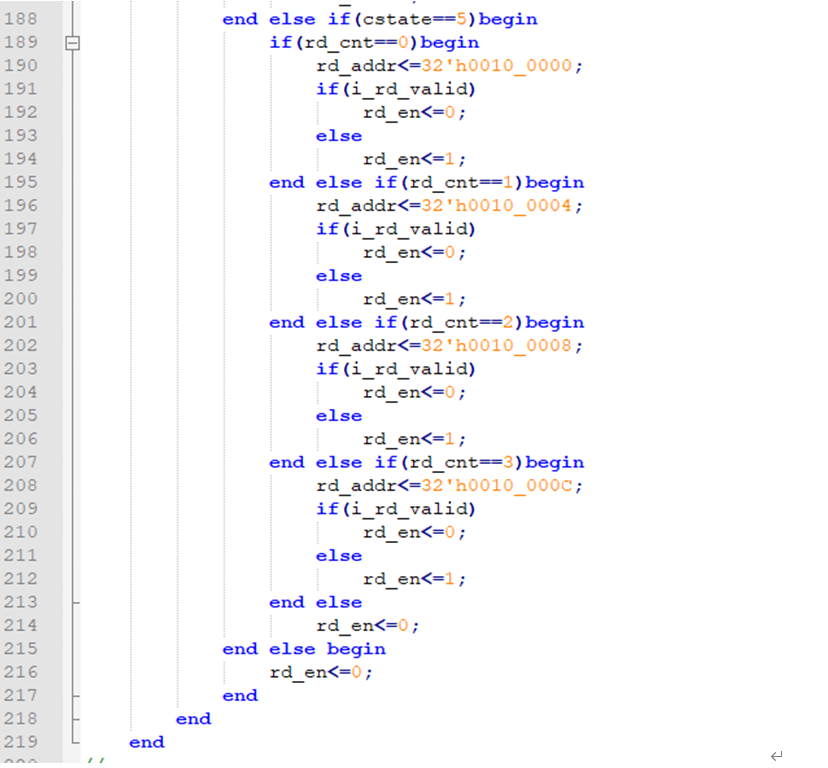

主要寄存器配置流程和ZYNQ控制NCME SSD配置一致。
