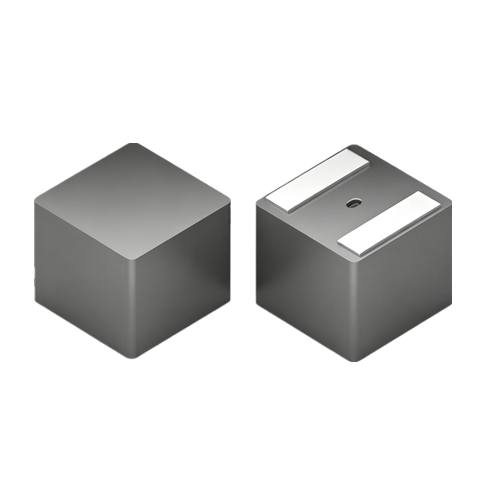

在DC-DC电源电路设计中，功率电感的选型直接影响系统效率、纹波和热可靠性。本文选取两款具有代表性的6060封装22µH产品------Coilcraft XAL6060-223MEC与TONEVEE MVL6060-220M，从封装尺寸、电气参数、工作条件等维度逐项拆解，供硬件工程师在方案评估时参考。
先看机械尺寸。XAL6060-223MEC的长宽为6.7mm乘6.5mm，高度典型值5.0mm。MVL6060-220M的长宽分别为6.7mm加减0.2mm和6.5mm加减0.2mm，高度最大值为6.0mm。两者在长宽方向完全一致，推荐焊盘间距均为2.5mm，具备良好的物理互换性。但高度上约1mm的差异值得留意，在1U高度板卡或紧凑型模块中需确认结构空间是否允许。
直流电阻是影响铜损和满载效率的核心参数。XAL6060-223MEC的DCR典型值为55.1毫欧，最大值为60.6毫欧。MVL6060-220M的DCR最大值为60.63毫欧，两者最大值仅相差0.03毫欧，在工程测量和批次离散性面前可以忽略不计。以5安培持续电流为例，按最大值计算导通损耗约为1.5瓦，两者发热水平基本持平。
电感量方面，两款产品标称值均为22微亨，精度等级均为M档即正负百分之二十。XAL6060标注了1兆赫兹、0.1伏特有效值、零直流偏置的测试条件，MVL6060虽未明确列出测试条件，但按行业惯例也在相近条件下完成。正负二十的公差是功率电感最常用的规格，能满足多数降压或升压拓扑的需求。
饱和电流反映磁芯在直流偏置下维持感量的能力。两款产品定义高度一致，均以感量下降约百分之三十时的电流为判定基准，内部管控标准均为最大不超过百分之四十。XAL6060-223MEC的饱和电流典型值为5.6安培，MVL6060-220M为5.60安培，数值几乎没有差别。两者均采用复合磁粉芯材料，呈现软饱和特性，感量随电流增大平缓下降而非突然崩溃，在负载瞬态冲击时不会引起输出电压剧烈波动。
温升电流方面，XAL6060-223MEC为5.0安培，对应25摄氏度环境下温升40摄氏度，测试条件为0.75英寸宽乘0.25英寸厚的铜箔走线、静空气环境。MVL6060-220M标注的温升电流同为5.0安培，对应相同的40摄氏度温升。两者数值完全一致，但Coilcraft明确给出了测试载体和散热条件，而TONEVEE的规格书未对此做详细说明。实际板级应用中，温升强烈依赖于PCB铜箔面积、厚度、层数及周边热辐射，样机阶段有必要通过热电偶实测确认具体温升。
工作电压方面，XAL6060-223MEC支持0到60伏，MVL6060-220M为0到55伏。对于12伏、24伏和48伏母线系统两者均能满足，但若系统存在高于55伏的电压应力，XAL的裕量更大。工作环境温度两者均覆盖零下40到零上125摄氏度，满足多数工业和车载场景。XAL6060还额外给出了最大部件温度165摄氏度和独立存储温度范围，方便做热降额计算。MVL6060的温度范围说明中明确标注包含自温升，即环境温度加电感自身发热后的总和不应超过125摄氏度。
可靠性支撑方面，XAL6060-223MEC明确标注AEC-Q200 Grade 1认证，适用于汽车电子，同时提供耐焊接热和MSL湿敏等级1级等完整信息。MVL6060-220M的规格书相对简洁，未直接标注AEC-Q200认证，但工作温度范围已覆盖汽车电子基本温度等级要求。对于消费电子和一般工业设备这些信息基本够用，前装汽车电子应用则需向原厂进一步索取可靠性报告。
综合来看，在核心电气参数上，包括直流电阻最大值、饱和电流、温升电流和标称感量，两款产品表现高度一致，常规电源设计中具备良好的互换基础。差异主要体现在高度尺寸、工作电压上限和认证完备度上。若项目对高度有严格限制、母线接近55伏、或需通过AEC-Q200审核，XAL6060-223MEC仍是更稳妥的选择。若属于常规工业和通信设备、高度限制宽松、且需引入多元化供应渠道，MVL6060-220M的核心参数已做到高度对齐，可作为有效的备选方案进入评估。
最后提醒，无论Isat还是Irms均为特定测试条件下的参考值，实际表现与PCB布局和散热设计密切相关。样机阶段务必实测温升，确保系统热裕量充足。
