HarmonyOS实战教程《台词拼图》（二）—— 响应式布局与断点系统

让同一套代码在手机竖屏、平板横屏、折叠屏上都呈现最佳布局。

一、为什么需要响应式布局？

HarmonyOS 运行在手机、平板、2in1、车机等多种设备上。同一段代码可能面对 320vp 的手机屏幕，也可能面对 1440vp 的平板屏幕。如果布局不做适配，要么手机上内容拥挤，要么平板上大片空白。

LineCard 的解决方案是 断点系统 + 条件渲染 。

二、断点系统架构

2.1 断点枚举定义

// entry/src/main/ets/model/GlobalInfoModel.ets
export enum BreakpointTypeEnum {
  XS = 'xs',   // < 320vp
  SM = 'sm',   // 320~600vp
  MD = 'md',   // 600~840vp
  LG = 'lg',   // 840~1440vp
  XL = 'xl',   // >= 1440vp
}

// 断点大小排序（用于条件比较）
export const breakpointOrder: Record<BreakpointTypeEnum, number> = {
  [BreakpointTypeEnum.XS]: 0,
  [BreakpointTypeEnum.SM]: 1,
  [BreakpointTypeEnum.MD]: 2,
  [BreakpointTypeEnum.LG]: 3,
  [BreakpointTypeEnum.XL]: 4,
}

breakpointOrder 是一个巧妙的工具：通过数字大小比较，就能判断当前断点是否达到某个级别。例如：

// 当前断点是否 >= LG（大屏）
breakpointOrder[this.globalInfoModel.currentBreakpoint] >= breakpointOrder[BreakpointTypeEnum.LG]

2.2 断点计算器：BreakpointSystem

// entry/src/main/ets/util/BreakpointSystem.ets
export class BreakpointSystem {
  private static instance: BreakpointSystem;
  private currentBreakpoint: BreakpointTypeEnum = BreakpointTypeEnum.MD;

  public static getInstance(): BreakpointSystem {
    if (!BreakpointSystem.instance) {
      BreakpointSystem.instance = new BreakpointSystem();
    }
    return BreakpointSystem.instance;
  }

  public updateWidthBp(window: window.Window): void {
    const mainWindow = window.getWindowProperties();
    const windowWidthVp = px2vp(mainWindow.windowRect.width);

    let widthBp: BreakpointTypeEnum = BreakpointTypeEnum.MD;
    if (windowWidthVp < 320) {
      widthBp = BreakpointTypeEnum.XS;
    } else if (windowWidthVp < 600) {
      widthBp = BreakpointTypeEnum.SM;
    } else if (windowWidthVp < 840) {
      widthBp = BreakpointTypeEnum.MD;
    } else if (windowWidthVp < 1440) {
      widthBp = BreakpointTypeEnum.LG;
    } else {
      widthBp = BreakpointTypeEnum.XL;
    }

    this.updateCurrentBreakpoint(widthBp);
  }

  public updateCurrentBreakpoint(breakpoint: BreakpointTypeEnum): void {
    if (this.currentBreakpoint !== breakpoint) {
      this.currentBreakpoint = breakpoint;
      const globalInfoModel = AppStorage.get('GlobalInfoModel') || new GlobalInfoModel();
      globalInfoModel.currentBreakpoint = this.currentBreakpoint;
      AppStorage.setOrCreate('GlobalInfoModel', globalInfoModel);
    }
  }
}

设计要点：

1. 单例模式 ------ 全局只有一个断点计算器实例。
2. 窗口宽度计算 ------ 使用 px2vp 将像素转换为 vp，确保不同分辨率设备上断点一致。
3. AppStorage 联动 ------ 断点变化时自动更新 GlobalInfoModel，所有使用 @StorageProp 的组件都会自动刷新。

2.3 监听窗口变化

在 WindowUtil 中注册窗口尺寸变化监听：

// WindowUtil.ets - registerBreakPoint
public static registerBreakPoint(windowStage: window.WindowStage) {
  windowStage.getMainWindow((err, data) => {
    // 初始计算
    BreakpointSystem.getInstance().updateWidthBp(data);

    // 监听窗口变化（折叠屏展开/合拢、横竖屏切换）
    data.on('windowSizeChange', () => WindowUtil.onWindowSizeChange(data));
  });
}

public static onWindowSizeChange(window: window.Window) {
  WindowUtil.getDeviceSize(getContext());
  BreakpointSystem.getInstance().onWindowSizeChange(window);
}

这意味着：当用户在折叠屏上展开屏幕，或在平板上旋转方向时，断点会自动重新计算，UI 自动适配。

三、首页的 GridRow 响应式布局

首页功能卡片列表使用了 GridRow + GridCol 实现列数自适应：

// Index.ets
GridRow({
  columns: { xs: 1, sm: 1, md: 1, lg: 2, xl: 2 },
  gutter: { x: 8, y: 16 },
  breakpoints: { reference: BreakpointsReference.ComponentSize },
}) {
  ForEach(this.features, (feature: Feature) => {
    GridCol({ span: { xs: 1, sm: 1, md: 1, lg: 1, xl: 1 } }) {
      this.FeatureCard(feature)
    }
  })
}

效果：

设备	断点	列数	效果
手机竖屏	SM	1	单列卡片
平板竖屏	MD	1	单列卡片

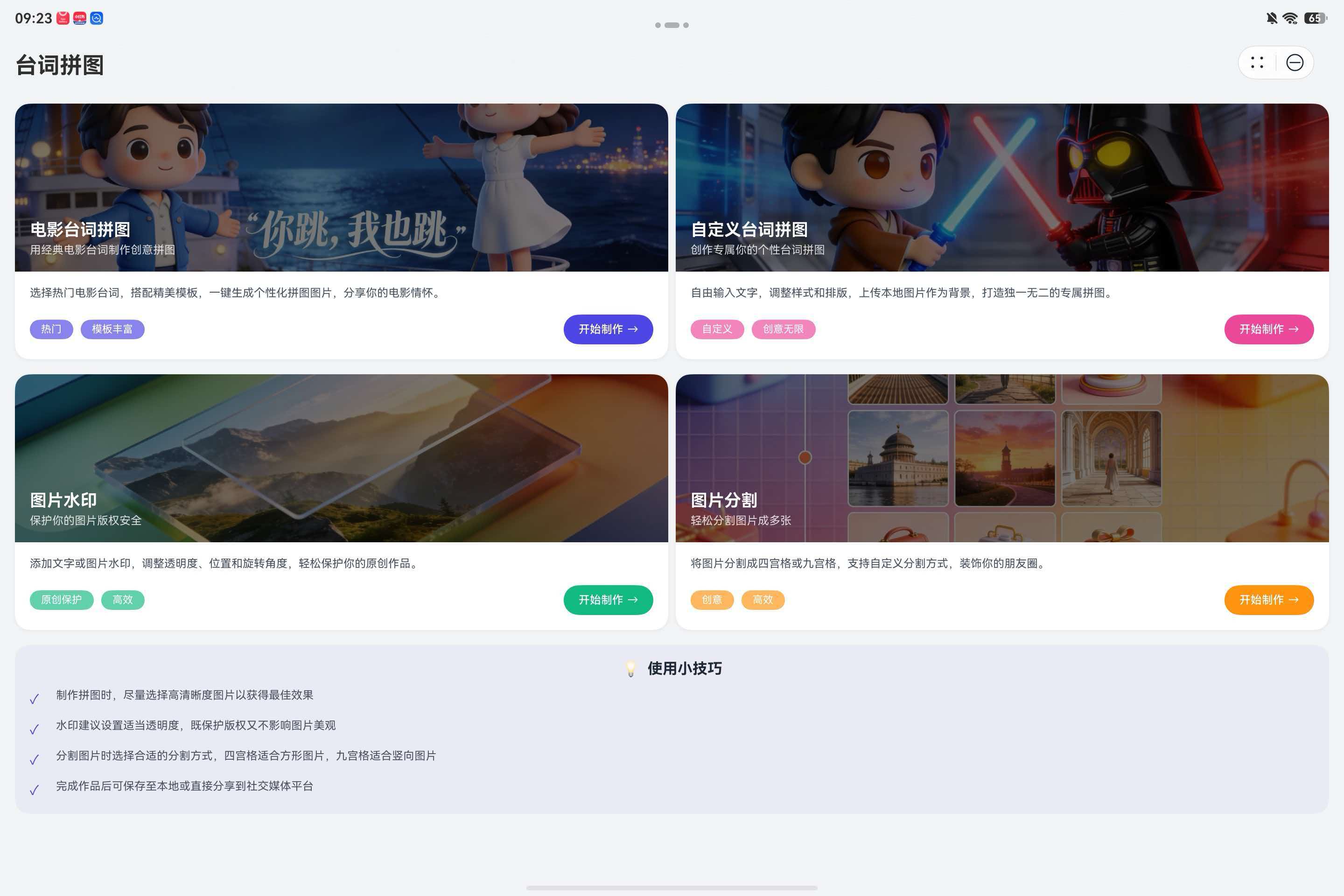

平板横屏	LG	2	双列卡片
大屏设备	XL	2	双列卡片

GridRow 是 HarmonyOS 提供的响应式栅格组件，它会根据断点自动调整列数，无需手动写条件判断。

四、功能页面的条件布局

功能页面（台词拼图、水印、分割）都采用了 条件渲染 实现小屏竖排、大屏横排的布局切换。

4.1 Flex 方向切换（StackLinePage）

// StackLinePage.ets
Flex({
  direction: breakpointOrder[this.globalInfoModel.currentBreakpoint] >=
    breakpointOrder[BreakpointTypeEnum.LG]
    ? FlexDirection.Row       // 大屏：左右排列
    : FlexDirection.Column,   // 小屏：上下排列
  space: { main: LengthMetrics.px(30) },
  justifyContent: FlexAlign.Center,
  alignItems: breakpointOrder[this.globalInfoModel.currentBreakpoint] >=
    breakpointOrder[BreakpointTypeEnum.LG]
    ? ItemAlign.Start         // 大屏：左对齐
    : ItemAlign.Center        // 小屏：居中
}) {
  // 预览区域
  this.resultPreview()
  // 设置面板
  Column({ space: 12 }) {
    // ...
  }
}

效果：

• 手机：预览区在上，设置面板在下
• 平板横屏：预览区在左，设置面板在右

4.2 if-else 条件布局（WatermarkPage）

// WatermarkPage.ets
Scroll() {
  if (breakpointOrder[this.globalInfoModel.currentBreakpoint] >=
      breakpointOrder[BreakpointTypeEnum.LG]) {
    // 大屏：Row 横排
    Row() {
      Column() { this.previewSection() }.layoutWeight(1)
      Column() { this.settingsSection() }.layoutWeight(1)
    }
  } else {
    // 小屏：Column 竖排
    Column() {
      this.previewSection()
      this.settingsSection()
    }
  }
}

4.3 面板可见性控制（StackLinePage）

有些面板在大屏时放在预览区旁边，小屏时放在预览区下方：

// 调整间距面板 - 大屏时在右侧面板中显示
Column() {
  this.adjustLayout()
}
.visibility(
  breakpointOrder[this.globalInfoModel.currentBreakpoint] >=
    breakpointOrder[BreakpointTypeEnum.LG]
    ? Visibility.Visible    // 大屏：在右侧面板显示
    : Visibility.None       // 小屏：隐藏（因为下面还有一个）
)

// 预览区下方 - 小屏时显示
Column() {
  this.adjustLayout()
}
.visibility(
  breakpointOrder[this.globalInfoModel.currentBreakpoint] >=
    breakpointOrder[BreakpointTypeEnum.LG]
    ? Visibility.None       // 大屏：隐藏
    : Visibility.Visible    // 小屏：在预览下方显示
)

这避免了同一组件渲染两次的浪费，只控制可见性即可。

五、画布尺寸的响应式计算

图片预览区的宽度需要根据屏幕和断点动态计算：

5.1 手机端

// StackLinePage.ets - aboutToAppear
this.canvasWidth = px2vp(display.getDefaultDisplaySync().width) - 32;
// 32 = 左右各16的padding

5.2 大屏端（ImageSplitPage）

// ImageSplitPage.ets - aboutToAppear
this.canvasWidth = breakpointOrder[this.globalInfoModel.currentBreakpoint] >=
  breakpointOrder[BreakpointTypeEnum.LG]
  ? px2vp(display.getDefaultDisplaySync().width) / 2 - 32   // 大屏：半屏宽度
  : px2vp(display.getDefaultDisplaySync().width) - 32;       // 小屏：全屏宽度

5.3 动态监听尺寸变化

组件的 onSizeChange 回调可以在运行时响应容器尺寸变化：

// StackLinePage.ets - 预览区Stack
Stack()
  .onSizeChange((oldValue: SizeOptions, newValue: SizeOptions) => {
    let newWidth = Math.round(newValue.width as number);
    let oldWidth = Math.round(this.canvasWidth);
    if (newWidth !== oldWidth && newWidth > 0) {
      this.canvasWidth = newWidth;
      this.calculateCanvasSize();  // 重新计算画布高度
    }
  });

当折叠屏展开/合拢时，容器宽度变化，画布高度自动重算。

六、BreakpointType 工具类

项目还提供了一个通用的断点值映射工具：

// BreakpointSystem.ets
export class BreakpointType<T> {
  private xs: T;
  private sm: T;
  private md: T;
  private lg: T;
  private xl: T;

  public constructor(param: BreakpointTypes<T>) {
    this.xs = param.xs ?? param.sm;  // xs 缺省取 sm
    this.xl = param.xl ?? param.lg;  // xl 缺省取 lg
  }

  public getValue(currentBreakpoint: string): T {
    if (currentBreakpoint === BreakpointTypeEnum.XS) return this.xs;
    if (currentBreakpoint === BreakpointTypeEnum.SM) return this.sm;
    if (currentBreakpoint === BreakpointTypeEnum.MD) return this.md;
    if (currentBreakpoint === BreakpointTypeEnum.XL) return this.xl;
    return this.lg;
  }
}

使用示例：

// 不同断点使用不同的列数
const columns = new BreakpointType({
  sm: 1,
  md: 2,
  lg: 3
}).getValue(this.globalInfoModel.currentBreakpoint);

七、裁剪页面的断点适配

图片裁剪页根据断点调整裁剪框大小：

// ImageCropPage.ets
.onReady((context: NavDestinationContext) => {
  let screenWidth = px2vp(display.getDefaultDisplaySync().width);
  let frameWidth = screenWidth;
  if (breakpointOrder[this.globalInfoModel.currentBreakpoint] >=
      breakpointOrder[BreakpointTypeEnum.LG]) {
    frameWidth = screenWidth * 0.5;  // 大屏：裁剪框为屏幕宽度的50%
  }
  this.model.setImage(params.uri)
    .setFrameWidth(frameWidth)
    .setFrameRatio(1);
})

八、总结

本篇我们学习了 LineCard 的响应式布局体系：

层级	技术方案	适用场景
栅格布局	GridRow + GridCol	列数自适应的列表
方向切换	Flex direction 条件切换	小屏竖排/大屏横排
条件渲染	if-else 不同布局树	差异较大的布局
可见性控制	Visibility.Visible/None	同一组件不同位置显示
尺寸计算	屏幕宽度 + 断点判断	画布/容器宽度自适应
动态监听	onSizeChange	折叠屏等运行时尺寸变化

核心思想是：断点系统提供全局状态，各页面根据断点值决定布局策略。

下一篇，我们将深入 图片选择与组件截图保存 的完整流程。

---
