圆弧齿轮建模四步曲：从二维齿形到三维实体

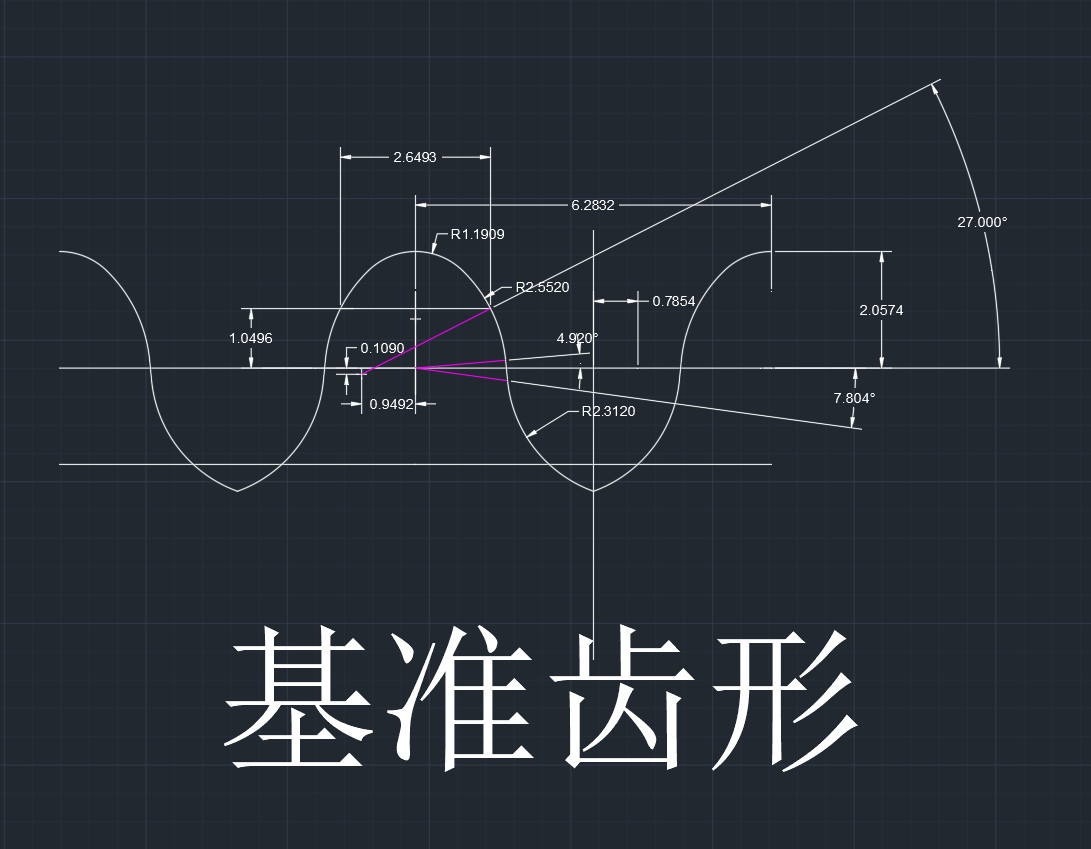

【基准齿形】 建模的起点，是这条精密的圆弧齿廓。图中清晰标注了齿顶圆弧（R1.1909）、齿根圆弧（R2.3120）和过渡圆弧（R2.5520）的半径参数，以及27°齿形角。每一个数值，都是后续三维成型的基因密码。

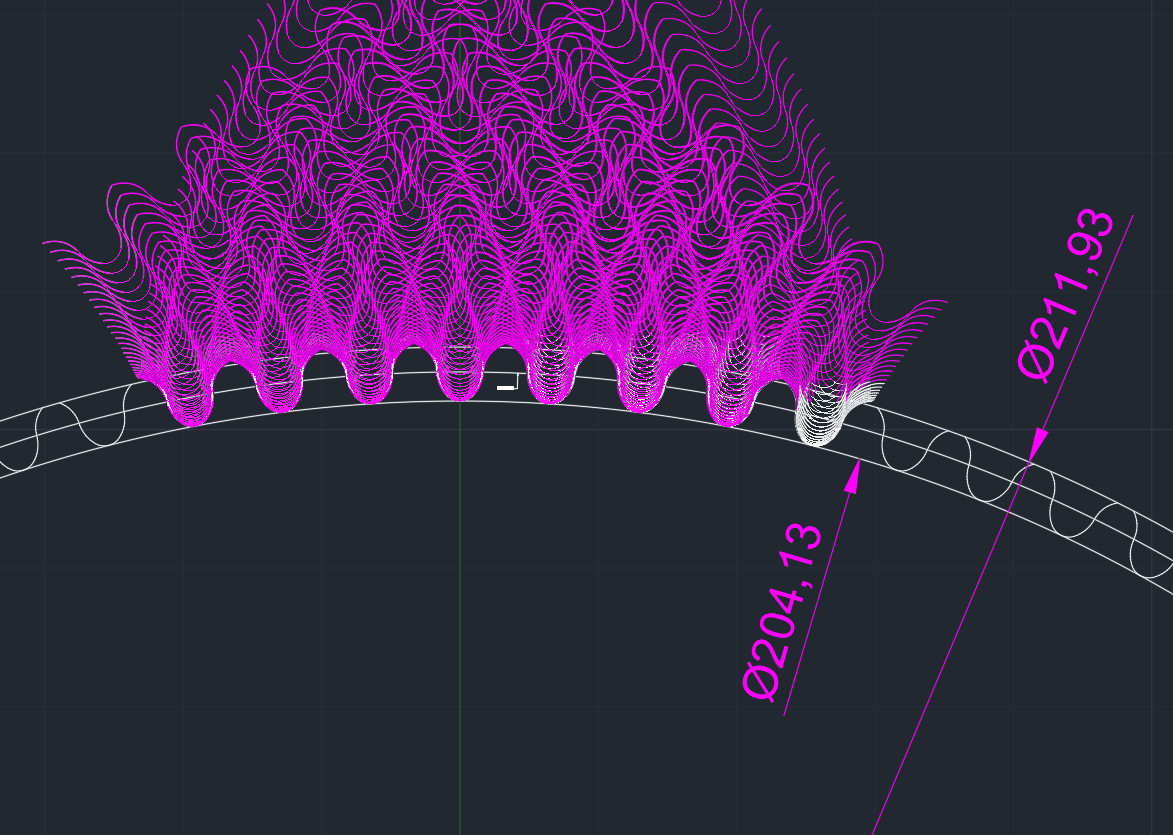

【端面包络】 当基准齿形沿分度圆（Ø204.13）与齿顶圆（Ø211.93）展开，包络线族随之生成。图中密集的紫色曲线，正是齿廓在端面上的运动轨迹------无数条瞬时位置的叠加，勾勒出圆弧齿轮独特的齿形边界。这是从"一个齿"到"一圈齿"的关键跃迁。

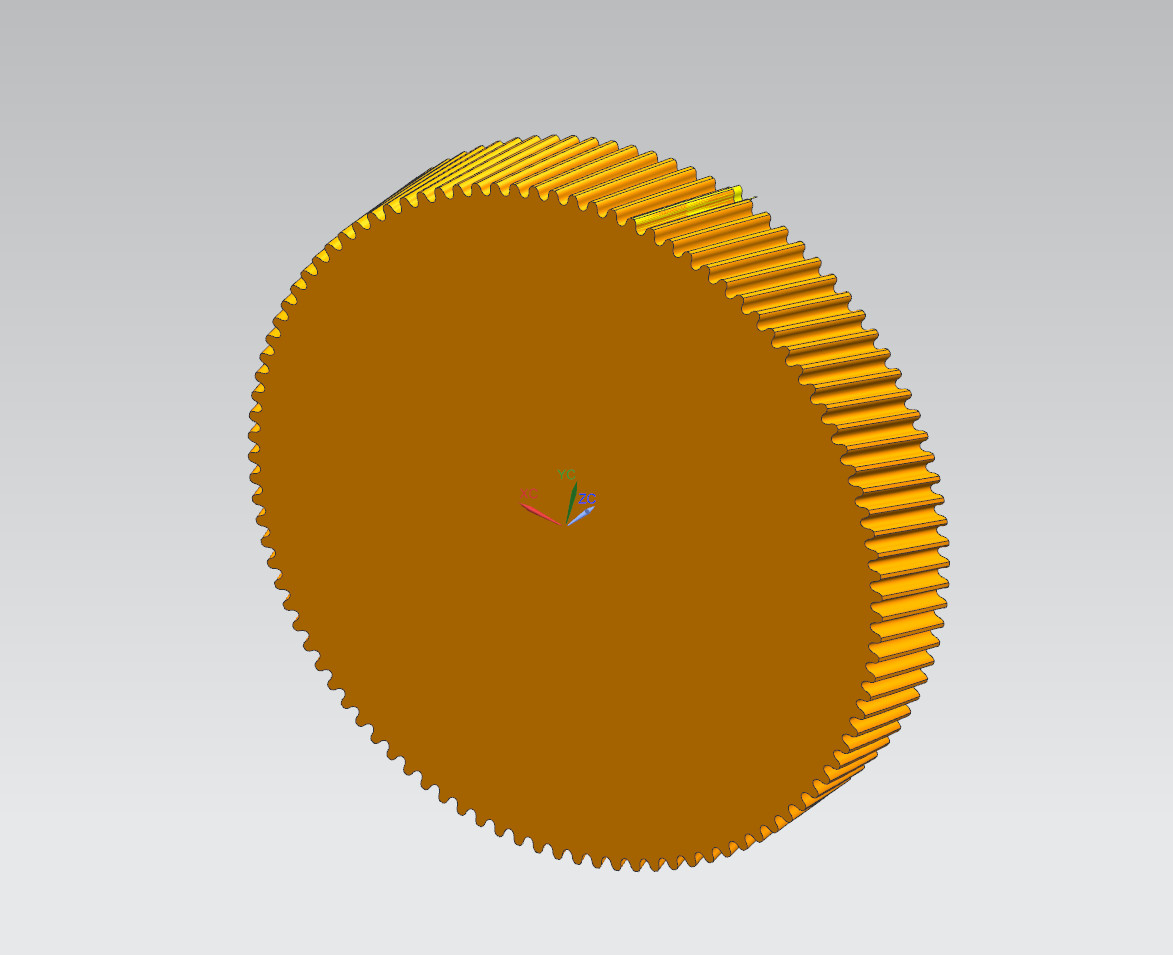

【三维模型】 包络齿廓沿轴向扫掠，完整的圆弧齿轮三维模型跃然眼前。橙黄色的实体展现出圆弧齿轮标志性的弧形齿线------不同于渐开线齿轮的直线齿，圆弧齿的接触线更长，承载能力更强，传动更平稳。

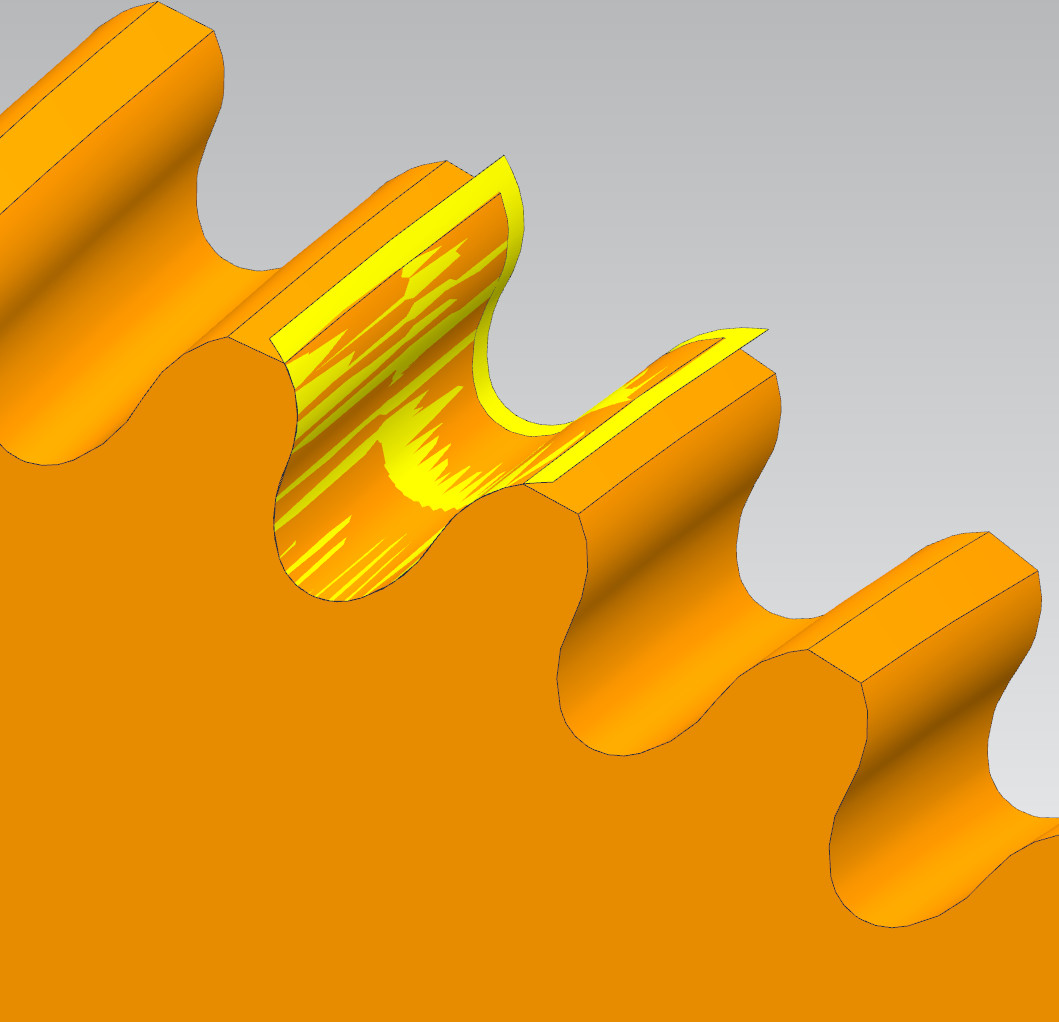

【齿槽曲面】 放大齿槽区域，黄色高亮的齿面细节清晰可见。齿槽曲面的几何精度，直接决定啮合质量与接触应力分布。
四张图，四步建模，将一个圆弧齿形的构想，锻造为可制造的数字齿轮。
