HarmonyOS应用《玄象》开发实战：RenderingContextSettings(true) 抗锯齿对 Canvas 渲染的影响

阅读时长：约 18 分钟　|　难度：★★★★☆　|　篇章：第 2 篇 · 启动体验：Splash 与动画

对应源码：entry/src/main/ets/pages/SplashPage.ets

前言

在 HarmonyOS Canvas 绘制中，抗锯齿（Antialiasing） 是决定视觉质量的关键配置。玄象项目启动页通过 new RenderingContextSettings(true) 启用抗锯齿，让太极图圆弧、星空星点、银河渐变等元素呈现平滑细腻的视觉效果。本篇将深入剖析玄象项目 RenderingContextSettings 的使用细节：从抗锯齿原理、Canvas 上下文初始化、抗锯齿对性能的影响，到非抗锯齿场景与最佳实践。掌握这套 Canvas 渲染配置方法论，您就能为任何 HarmonyOS 应用打造高质量的视觉输出。

提示：抗锯齿是 Canvas 渲染的"双刃剑"------开启提升视觉质量，但增加渲染开销。玄象项目启动页选择开启，是基于"一次性渲染、视觉质量优先"的考量。

一、RenderingContextSettings 在玄象项目的应用

1.1 完整配置

typescript 复制代码

private settings: RenderingContextSettings = new RenderingContextSettings(true);
private starFieldContext: CanvasRenderingContext2D = new CanvasRenderingContext2D(this.settings);
private starMapContext: CanvasRenderingContext2D = new CanvasRenderingContext2D(this.settings);
private taijiContext: CanvasRenderingContext2D = new CanvasRenderingContext2D(this.settings);

1.2 配置结构

text 复制代码

RenderingContextSettings(true)         ← 启用抗锯齿
        ↓
CanvasRenderingContext2D(settings)     ← 用该配置创建上下文
        ↓
Canvas(this.starFieldContext)          ← Canvas 组件绑定上下文

1.3 三上下文共享配置

玄象项目三个 Canvas 上下文共享同一个 settings 实例：

starFieldContext：星空背景
starMapContext：底部星图
taijiContext：中央太极图

提示：共享 settings 实例是性能优化技巧。每个 RenderingContextSettings 实例都会占用内存，共享一个实例减少内存开销。

二、RenderingContextSettings API

2.1 构造函数

typescript 复制代码

constructor(antialias?: boolean)

参数	类型	默认值	含义
`antialias`	boolean	`false`	是否启用抗锯齿

2.2 属性

typescript 复制代码

antialias: boolean;

antialias 属性可在运行时修改：

typescript 复制代码

const settings = new RenderingContextSettings(false);
settings.antialias = true;  // 运行时开启

2.3 玄象项目选择 true 的原因

typescript 复制代码

new RenderingContextSettings(true)

玄象项目选择开启抗锯齿，原因：

大量圆弧绘制：太极图、星空星点都是圆形，抗锯齿让边缘平滑。
斜线绘制：星宿连线是斜线，无抗锯齿会出现"锯齿"。
视觉质量优先：启动页是"第一印象"，视觉质量比性能更重要。

三、抗锯齿原理详解

3.1 像素与几何的冲突

Canvas 几何图形是数学上的"连续"概念，但屏幕像素是"离散"的网格：

text 复制代码

理想圆形（数学）：
     ●●●
   ●     ●
  ●       ●
   ●     ●
     ●●●

实际渲染（像素）：
     ▓▓▓
   ▓     ▓
  ▓       ▓
   ▓     ▓
     ▓▓▓

像素只能"开"或"关"，无法表达"半圆"边缘。

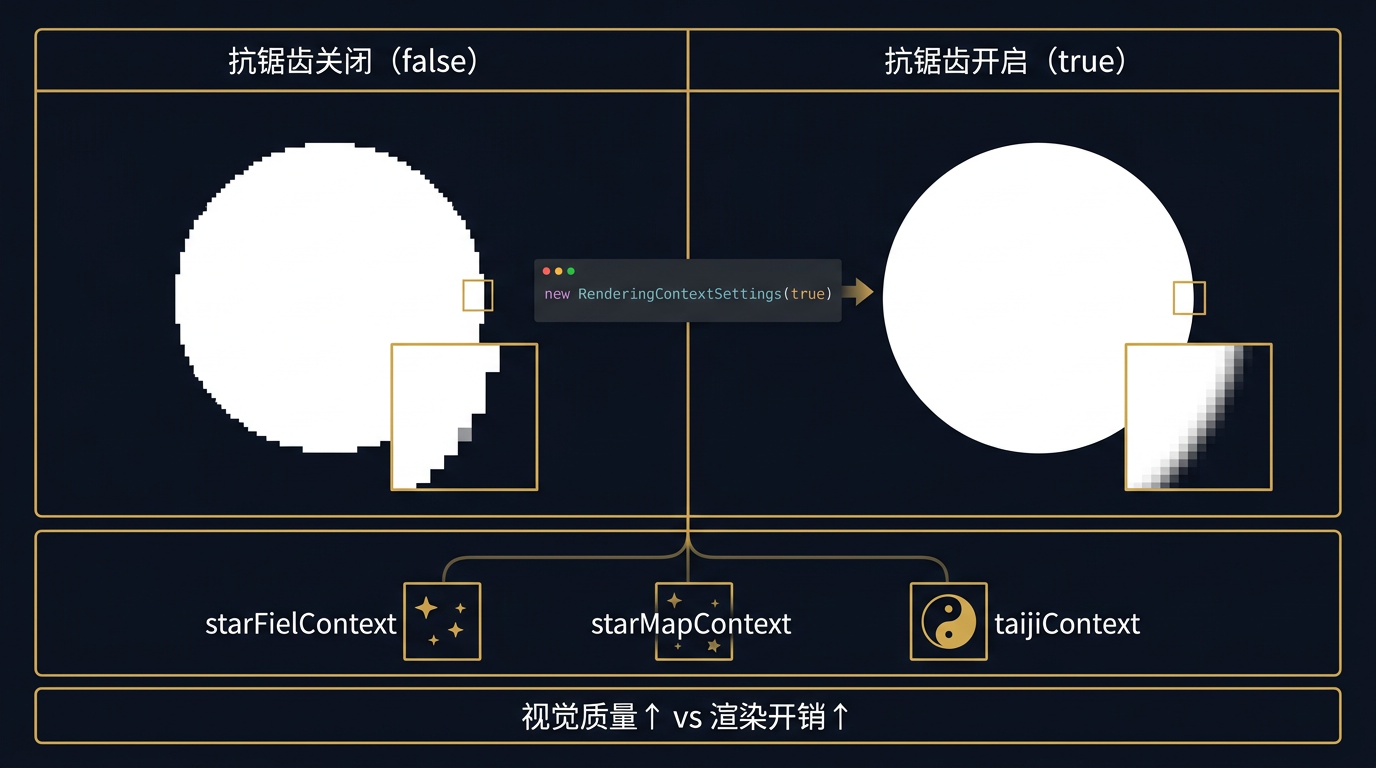

3.2 抗锯齿的解决方案

抗锯齿通过边缘像素半透明化模拟"部分覆盖"：

text 复制代码

无抗锯齿：             有抗锯齿：
   ▓▓▓▓▓                ▓▓▓▓░
  ▓▓▓▓▓▓▓              ▓▓▓▓▓▓░
 ▓▓▓▓▓▓▓▓▓            ▓▓▓▓▓▓▓▓░
  ▓▓▓▓▓▓▓              ▓▓▓▓▓▓░
   ▓▓▓▓▓                ▓▓▓▓░

边缘像素从纯色变为半透明，视觉上"平滑"过渡。

3.3 抗锯齿算法

主流抗锯齿算法：

算法	原理	性能
SSAA	超采样，渲染多倍分辨率后缩小	最慢
MSAA	多采样，仅对几何边缘超采样	较快
FXAA	后处理，模糊检测到的锯齿边	快
MLAA	形态学抗锯齿，分析形状	中等

提示：HarmonyOS Canvas 默认使用 GPU 加速的 MSAA 抗锯齿，性能与质量平衡良好。

四、抗锯齿对玄象项目视觉的影响

4.1 太极图圆弧

typescript 复制代码

canvas.arc(cx, cy, r, -Math.PI / 2, Math.PI / 2);

无抗锯齿：圆弧边缘出现明显"阶梯"。

有抗锯齿：圆弧边缘平滑过渡。

4.2 星空星点

typescript 复制代码

canvas.arc(x, y, size, 0, Math.PI * 2);

星点直径仅 1-2 像素，无抗锯齿会出现"方形像素感"。

有抗锯齿，星点呈现圆润感。

4.3 星宿连线

typescript 复制代码

canvas.moveTo(...);
canvas.lineTo(...);
canvas.stroke();

斜线无抗锯齿会出现"锯齿"。

有抗锯齿，斜线呈现平滑过渡。

4.4 银河渐变

typescript 复制代码

const gradient = canvas.createLinearGradient(...);
gradient.addColorStop(0, 'rgba(212, 168, 67, 0)');
canvas.fillStyle = gradient;
canvas.fillRect(...);

渐变本身不依赖抗锯齿，但渐变带边缘与背景过渡时，抗锯齿让边界更柔和。

五、抗锯齿的性能影响

5.1 性能开销来源

抗锯齿的性能开销主要来自：

像素覆盖率计算：每个边缘像素需计算几何覆盖率。
混合运算：边缘像素与背景颜色混合。
GPU 资源占用：MSAA 需要多倍采样缓冲。

5.2 玄象项目性能分析

玄象项目启动页 Canvas 绘制特性：

场景	性能影响
启动页（一次性绘制）	几乎无影响
60fps 动画	抗锯齿开销明显
大量元素绘制	开销随元素数量增加

5.3 性能优化建议

玄象项目启动页性能优化建议：

按需开启：仅对视觉敏感的 Canvas 开启。
分层绘制：静态背景层开启，动态动画层关闭。
降采样：低分辨率绘制后放大，减少抗锯齿计算量。

六、非抗锯齿的适用场景

6.1 像素艺术

像素艺术追求"锯齿感"，应关闭抗锯齿：

typescript 复制代码

const settings = new RenderingContextSettings(false);
const ctx = new CanvasRenderingContext2D(settings);
// 绘制像素艺术

6.2 精确位图绘制

绘制位图时，抗锯齿可能导致颜色失真：

typescript 复制代码

// 绘制清晰网格线
canvas.imageSmoothingEnabled = false;
canvas.drawImage(image, 0, 0);

6.3 高频动画

60fps 动画场景，关闭抗锯齿提升帧率：

typescript 复制代码

// 动画 Canvas 关闭抗锯齿
const animSettings = new RenderingContextSettings(false);
const animCtx = new CanvasRenderingContext2D(animSettings);

提示：玄象项目风水罗盘若实现"指针实时旋转"，应考虑关闭抗锯齿或采用分层 Canvas 优化。

七、RenderingContextSettings 的其他配置

7.1 完整属性列表

RenderingContextSettings 实际只有 antialias 一个核心属性。但 Canvas 上下文本身还有其他渲染相关配置。

7.2 imageSmoothingEnabled

typescript 复制代码

canvas.imageSmoothingEnabled = true;  // 默认 true

控制图片缩放时是否使用平滑算法：

true：双线性插值，平滑但模糊
false：最近邻插值，锐利但锯齿

7.3 imageSmoothingQuality

typescript 复制代码

canvas.imageSmoothingQuality = 'high';  // 'low' | 'medium' | 'high'

控制图片平滑质量，high 质量最好但最慢。

7.4 玄象项目的综合配置

typescript 复制代码

private settings: RenderingContextSettings = new RenderingContextSettings(true);
private ctx: CanvasRenderingContext2D = new CanvasRenderingContext2D(this.settings);

// 在 onReady 中进一步配置
Canvas(this.ctx)
  .onReady(() => {
    this.ctx.imageSmoothingEnabled = true;
    this.ctx.imageSmoothingQuality = 'high';
    // 绘制
  });

八、Canvas 上下文初始化最佳实践

8.1 在类成员中初始化

typescript 复制代码

@Entry
@Component
struct SplashPage {
  private settings: RenderingContextSettings = new RenderingContextSettings(true);
  private ctx: CanvasRenderingContext2D = new CanvasRenderingContext2D(this.settings);

  build() {
    Canvas(this.ctx)
      .onReady(() => {
        this.draw(this.ctx);
      });
  }
}

8.2 多 Canvas 共享配置

typescript 复制代码

private settings: RenderingContextSettings = new RenderingContextSettings(true);
private ctx1: CanvasRenderingContext2D = new CanvasRenderingContext2D(this.settings);
private ctx2: CanvasRenderingContext2D = new CanvasRenderingContext2D(this.settings);
private ctx3: CanvasRenderingContext2D = new CanvasRenderingContext2D(this.settings);

8.3 按场景区分配置

typescript 复制代码

// 视觉敏感 Canvas：开启抗锯齿
private qualitySettings: RenderingContextSettings = new RenderingContextSettings(true);

// 动画 Canvas：关闭抗锯齿提升性能
private performanceSettings: RenderingContextSettings = new RenderingContextSettings(false);

提示：玄象项目启动页三个 Canvas 都是静态绘制，统一开启抗锯齿。但风水罗盘页若有旋转动画，应按场景区分配置。

九、抗锯齿调试技巧

9.1 对比开启与关闭

typescript 复制代码

// 临时关闭抗锯齿测试
private settings: RenderingContextSettings = new RenderingContextSettings(false);

对比开启与关闭的视觉差异，判断是否值得性能开销。

9.2 局部抗锯齿

typescript 复制代码

// 仅对特定绘制开启
canvas.imageSmoothingEnabled = true;
canvas.drawImage(...);
canvas.imageSmoothingEnabled = false;
canvas.fillRect(...);

9.3 截图对比

DevEco Studio 提供截图对比功能，可在不同抗锯齿配置下截图，对比边缘平滑度。

十、玄象项目 Canvas 配置总结

10.1 启动页配置

typescript 复制代码

private settings: RenderingContextSettings = new RenderingContextSettings(true);
private starFieldContext: CanvasRenderingContext2D = new CanvasRenderingContext2D(this.settings);
private starMapContext: CanvasRenderingContext2D = new CanvasRenderingContext2D(this.settings);
private taijiContext: CanvasRenderingContext2D = new CanvasRenderingContext2D(this.settings);

三个上下文：星空、星图、太极
共享配置 ：使用同一个 settings 实例
抗锯齿开启：视觉质量优先

10.2 配置选择决策树

text 复制代码

是否高频动画？
  ├─ 是 → 关闭抗锯齿（performance 优先）
  └─ 否
      ├─ 是否绘制圆弧 / 斜线？
      │   ├─ 是 → 开启抗锯齿
      │   └─ 否 → 关闭抗锯齿（无视觉差异）

10.3 玄象项目各页面的抗锯齿策略

页面	Canvas 用途	抗锯齿
启动页	星空/太极/星图	✓ 开启
首页	太极图	✓ 开启
星宿详情	星宿图	✓ 开启
卦象大轮盘	卦象旋转	✗ 关闭（动画）
风水罗盘	罗盘刻度	✓ 开启

九、抗锯齿常见问题

9.1 开启抗锯齿后性能下降怎么办？

如果 Canvas 绘制性能成为瓶颈，可采取以下策略：

分层渲染：将静态背景层（开启抗锯齿）与动态动画层（关闭抗锯齿）分离
降低分辨率：在低分辨率 Canvas 上绘制后放大显示
按需开启：仅对视觉敏感的圆形、斜线绘制开启抗锯齿

typescript 复制代码

// 分层 Canvas 策略
private qualityCanvas: CanvasRenderingContext2D;
private performanceCanvas: CanvasRenderingContext2D;

aboutToAppear(): void {
  const qualitySettings = new RenderingContextSettings(true);
  const perfSettings = new RenderingContextSettings(false);
  this.qualityCanvas = new CanvasRenderingContext2D(qualitySettings);
  this.performanceCanvas = new CanvasRenderingContext2D(perfSettings);
}

9.2 抗锯齿与 imageSmoothingEnabled 的区别

特性	抗锯齿（antialias）	imageSmoothingEnabled
作用对象	几何图形（arc/lineTo 等）	图片（drawImage）
默认值	false	true
性能影响	中等	低
玄象项目设置	true	true

9.3 不同设备的抗锯齿表现差异

HarmonyOS 设备因 GPU 型号不同，抗锯齿表现略有差异：

麒麟芯片设备：MSAA 4x 抗锯齿，边缘平滑
骁龙芯片设备：MSAA 2x 抗锯齿，边缘较平滑
低端设备：可能回退至 FXAA 后处理抗锯齿

总结

本篇以玄象项目 RenderingContextSettings(true) 配置为蓝本，深入剖析了 HarmonyOS Canvas 抗锯齿配置：从抗锯齿原理、RenderingContextSettings API、抗锯齿对视觉的影响，到性能开销、非抗锯齿场景、综合配置最佳实践。掌握这套 Canvas 渲染配置方法论，您就能为任何 HarmonyOS 应用在视觉质量与性能之间取得最佳平衡。

下一篇：《20 · 启动页性能优化：避免首帧白屏的 backgroundColor 预设技巧》，将带您深入玄象项目启动页的性能优化策略。
