制造工厂管理的四大核心指标：OEE、FPY、MTBA、MTTR深度科普

   摘要：在制造业现场，设备效率、过程质量和维修能力是决定企业竞争力的三大命脉。OEE、FPY、MTBA、MTTR四个指标分别从"设备综合效率"，"制程一次做对"，"自动化自理能力"，"维修响应速度"四个维度量化这些能力。

   本文系统梳理四大指标的定义、计算公式、内涵边界与改善逻辑，并补充机器视觉技术如何深度赋能这四大指标的现代升级路径。

第一章：为什么是这四个指标？------制造业管理的"体检报告"

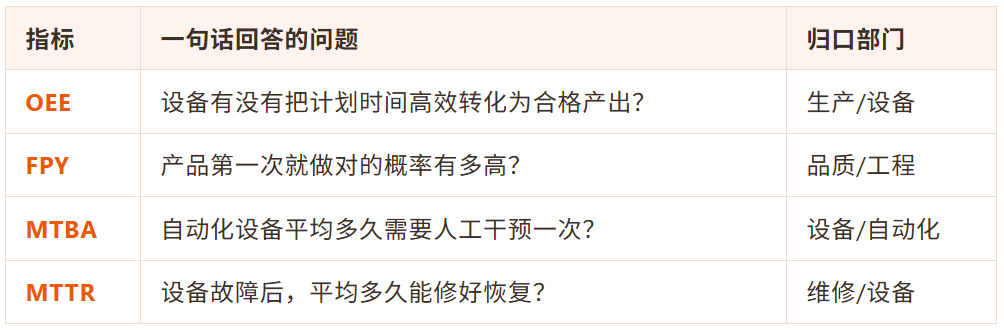

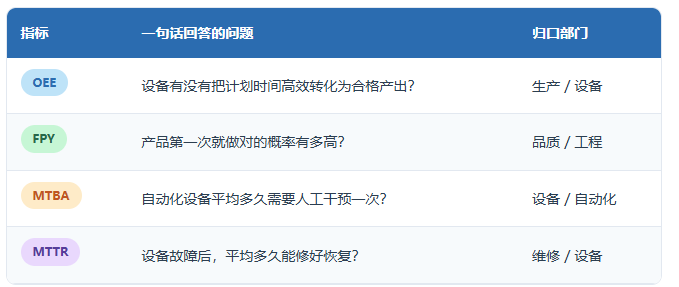

   制造工厂每天面对成千上万的决策：订单要不要接？产线怎么排？设备如何维护？质量是否受控？管理者需要一套量化语言来描述现场状态。四个指标分别回答四个核心问题：

   它们彼此关联但不可互相替代。一台设备故障率很低(MTBF很高)，如果频繁降速和产生不良，OEE照样上不去；

   一个测试站最终合格率98%，如果FPY只有82%，说明大量产能被"隐藏返工"消耗掉了。

   因此，必须将四大指标组合分析，才能真正定位损失来源。

第二章：OEE ------ 设备综合效率，衡量"效率健康度"

2.1 定义

   OEE(Overall Equipment Effectiveness，设备综合效率)是全球TPM(全员生产维护)体系中的核心指标，用于评价设备在计划生产时间内，将理论产能转化为合格产品的能力。

   OEE属于综合运营绩效指标，既受设备故障影响，也受换型、速度、工艺、物料和质量损失影响。

2.2 计算公式

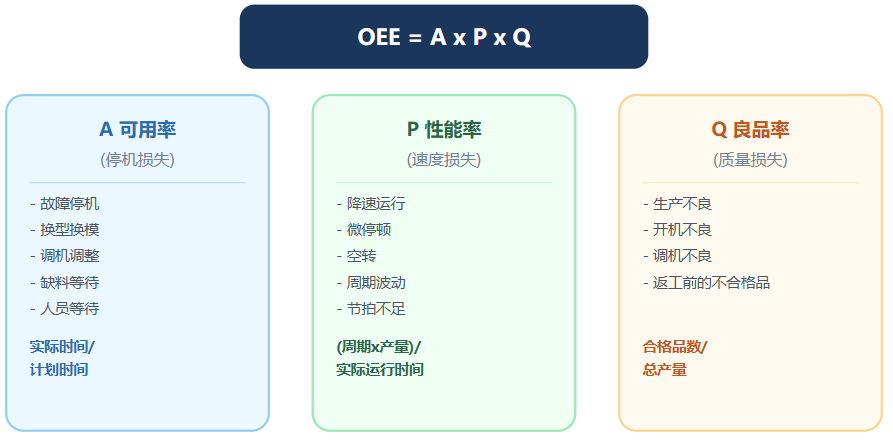

   OEE由三个子指标相乘得出：

OEE=可用率(Availability)×性能率(Performance)×良品率(Quality)

• ① 可用率Availability=实际运行时间÷计划生产时间

   其中，实际运行时间=计划生产时间−计划生产时间内的停机损失。

   反映停机损失，常见停机包括：设备故障、换型换模、调机调整、缺料等待、人员等待等。企业必须先明确统计边界，不同车间不能为了提高指标随意改变口径。

• ② 性能率Performance=(理想周期时间×总产量)÷实际运行时间

   也可表述为：实际产出速度÷理论最大速度。

   反映速度损失，如降速运行、微停顿、空转、操作节拍不足等。理想周期时间不应简单等同于铭牌最高速度或短时间极限测试速度，应是规定产品、设备和工艺条件下能够持续稳定达到的最佳节拍。

• ③ 良品率Quality = 合格品数量÷总产量

   反映质量损失，包括正常生产不良、开机启动不良、调机不良、返工前的不合格品。返工后合格的不应计入合格品分子，否则会低估设备和过程的真实质量损失。

2.3 计算实例

   某SMT贴片机某天数据：

• 计划生产时间=480min，班前计划停机15min→负荷时间=465min

• 故障停机30min、换型调整25min→实际运行=410min

• 理论加工周期=0.9min/件，实际加工420件，其中25件不合格

计算过程如下：

• 可用率

  = 410 ÷ 465=88.17% ≈88.2%

• 性能率

  = (420×0.9) ÷ 410=378 ÷ 410≈92.2%

• 良品率

  = (420−25) ÷ 420=395÷ 420≈94%

• OEE

  = 88.2% × 92.2%×94.0%≈76**.**4%

   世界级OEE基准通常为`85%以上。该设备性能率严重偏低，是主要改进方向。

2.4 注意事项

1. 计划生产时间的口径必须统一

   不能为了提高指标而将换型或等待从分母中剔除。

2. 理想周期时间

   不等于铭牌最高速度，应是工艺验证后的稳定最佳节拍。

3. 返工合格品不应纳入良品率分子

   否则会低估真实的质量损失。

4. OEE ≠ 设备运行百分比

   它表示"完全有效生产时间占计划生产时间的比例"。

第三章：FPY------首次通过率，衡量"一次做对"的纯净度

3.1 定义

   FPY(First Pass Yield，首次通过率/直通率)是指在生产或工艺流程中，产品第一次尝试就无缺损地通过所有规定检验步骤、无需任何返工或修理的比例。其"首次 "与"无返工"。

   重要区分：若产品在后续返修后才能合格，FPY不将其计入分子。这恰恰是为了暴露工艺的真实能力。

3.2 计算公式

   单工序FPY：

FPY= 首次合格产品数÷投入生产总数× 100%

   多工序滚动直通率RTY(Rolled Throughput Yield）：

RTY = FPY₁ × FPY₂ × FPY₃ × ... × FPYₙ

   RTY体现串联工序的隐性衰减效应：每道工序良率都不差，但全流程直通率会急剧下降。

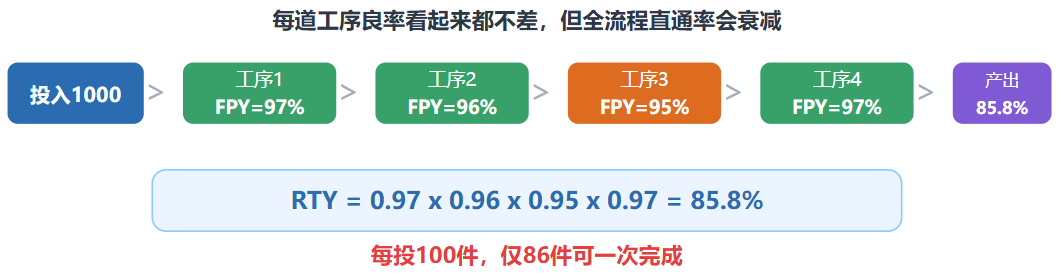

3.3 原理图：串联工序的隐性衰减

投入→ [工序1 97%]→ [工序2 96%]→ [工序3 95%] → [工序4 97%] → 产出85.8%

   单工序不错，但全流程直通率为:RTY=0.97×0.96×0.95×0.97=85.8%

   即每100件投料中，仅有86件可以一次无返工完成。 隐藏的返工工厂消耗了 14.2%的产能。

3.4 计算实例

   某PCBA产线每日投料1000片，经AOI及功能测试后：

• 首次直接合格870片

• 经返修后合格85片

• 报废45片

   则：FPY=870÷1000=87%

   最终合格率 = (870+85) ÷1000=95.5%

   FPY与最终合格率的差距8.5% 就是"隐藏返工成本"。假设每片返修成本 30，每月22个工作日，则:月度隐藏返工成本=1000×8.5%×30×22= 56,100

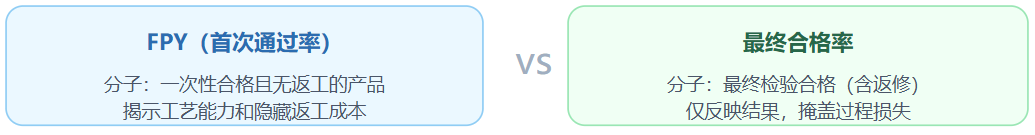

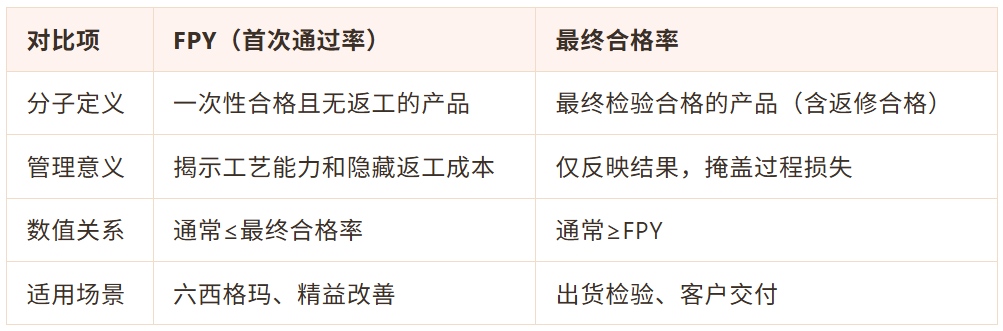

3.5 FPY vs 最终合格率

3.6 提升路径

• 根因分析

  利用Pareto图定位Top缺陷类型，优先消除占 80% 损失的 20% 缺陷源。

• 检测前移

  在关键工序前引入SPI/AOI/X-Ray等在线检测，将事后检验变为过程拦截。

• DOE优化工艺参数

  对焊接温度曲线、贴装压力、点胶量等关键参数做实验设计。

• SPC过程控制

  对关键尺寸和工艺参数建立控制图，确保过程处于统计受控状态。

• 防错设计(Poka-Yoke)

  在易出错工位引入物理或传感器级别的防呆机制。

第四章：MTBA ------ 平均协助间隔，衡量自动化设备的"自理能力"

4.1 定义

   MTBA(Mean Time Between Assists，平均协助间隔时间)是指自动化设备在自动运行过程中，两次相邻的人工干预(协助)之间的平均时间间隔。它关注的是设备运行时需要操作员介入的频率，而非设备故障。

4.2 计算公式

   MTBA=统计期内设备总运行时间÷人工协助次数

   其中"人工协助"包括但不限于：

• 取放料、上下件

• 清除卡料、处理标签异常

• 更换耗材(标签纸、胶带、包装膜等)

• 调整参数、校正传感器

• 排除非故障类干扰

   注意：日常点检、计划保养不属于"协助"范畴，不应计入协助次数。同一问题的反复处理在企业管理实践中应定义为单次事件，避免重复计数虚增协助频次。

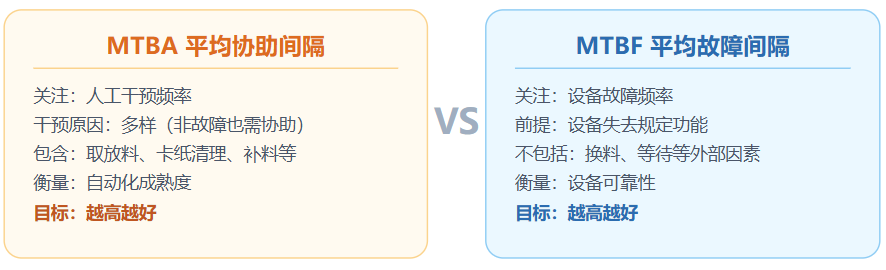

4.3 MTBA vs MTBF对比

   MTBA与MTBF完全不同：MTBF关注设备"失去规定功能"的故障事件，MTBA关注设备"需要人工帮助"的辅助事件。一个设备可能MTBF很高(很少坏），但MTBA很低(频繁卡料、换料）。

4.4 计算实例

   某自动包装机连续运行一周(5天×16h），期间发生以下事件：

• 累计运行时间= 80小时

• 人工协助20次(取放料8次、卡纸清理7次、补料5次）

   则：MTBA = 80÷ 20 =4小时

   即平均每运行4小时就需要一次人工协助。若世界级自动化产线的目标 MTBA ≥ 8 小时，则存在较大改善空间。

4.5 改善方向

1. 数据分析

   对每次协助事件分类记录，找出主要协助类型(如卡纸占比 60%)。

2. 设备改造

   更换高质量耗材、增加自动纠偏、增设视觉定位。

3. 预防维护

   设定班次检查点，在易损件进入磨损期前主动更换。

4. 防错设计

   在供料端加入断带检测和自动停机提示，避免小问题累积成大干预。

第五章：MTTR ------ 平均维修时间，衡量"修复效率"

5.1 定义

   MTTR(Mean Time To Repair，平均修复时间)是指设备发生故障后，从维修开始到恢复正常运行所需的平均时间。它衡量的是维修团队的技术能力和维修体系的响应效率。

   MTTR越低越好。降低MTTR不能只要求维修人员"动作快"，还需从系统上改善，包括快速响应机制、维修资料完善、诊断能力提升、备件配置、模块化更换和标准作业。

5.2 计算公式

  纯维修MTTR(最常用口径)：

   MTTR=故障修复总时间(主动维修时间)÷ 故障修复次数

   纯维修MTTR通常涵盖：

诊断定位→拆卸/修复→部件更换→调整校准→修复后功能验证

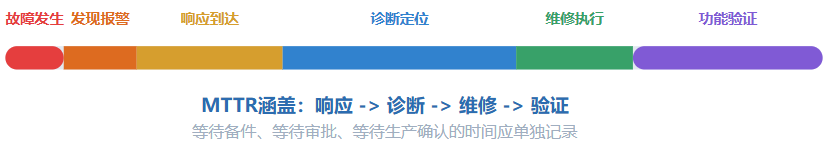

   不包括以下时间(企业应单独记录）：

• 等待维修人员到达

• 等待备件出库

• 等待审批流程

• 等待供应商技术支持

• 等待生产确认



     若企业统计的是从故障发生到恢复生产的完整周期，则该指标更接近"平均故障停机时间"，同样具有管理价值，但名称和数据边界必须明确，不能与纯维修MTTR混用比较。

5.3 计算实例

   某设备某月内发生5次故障，修复耗时分别为：

   则：MTTR = (30+50+40+80+20) ÷5=220÷5=44 分钟

   表示平均每次故障需要44分钟完成诊断和修复。

5.4 降低MTTR的系统方法

1. 标准化维修SOP

   针对高频故障建立标准维修作业指导书，减少个人经验依赖。

2. 备件前置

   在关键备件库中储备易损件，缩短采购等待时间。

3. 快速诊断工具

   配备万用表、热成像仪、振动分析仪等工具，提高故障定位效率。

4. 模块化更换

   推动"换件修复"而非"现场拆解修复"的维修模式。

5. 维修后验证规范

   明确修复后的试跑条件、验收标准和放行流程，避免重复故障。

第六章：四指标联动，构建系统化改善框架

   四大指标不是孤立的数字，而是一个相互印证的诊断系统。下面介绍典型的组合分析逻辑。

6.1 指标组合诊断矩阵

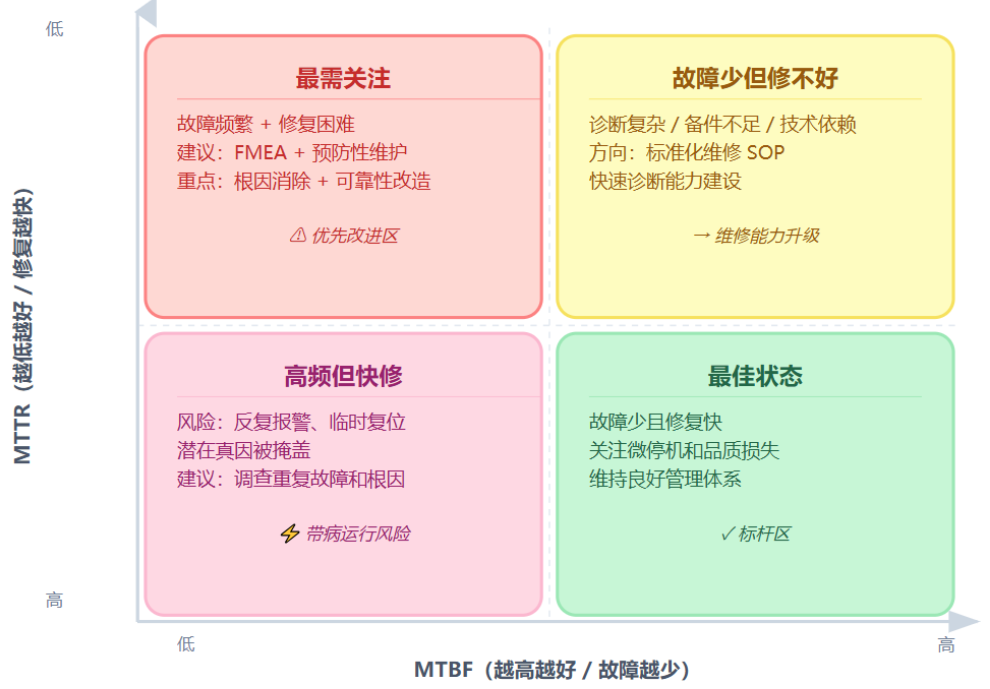

6.2 四指标组合诊断逻辑

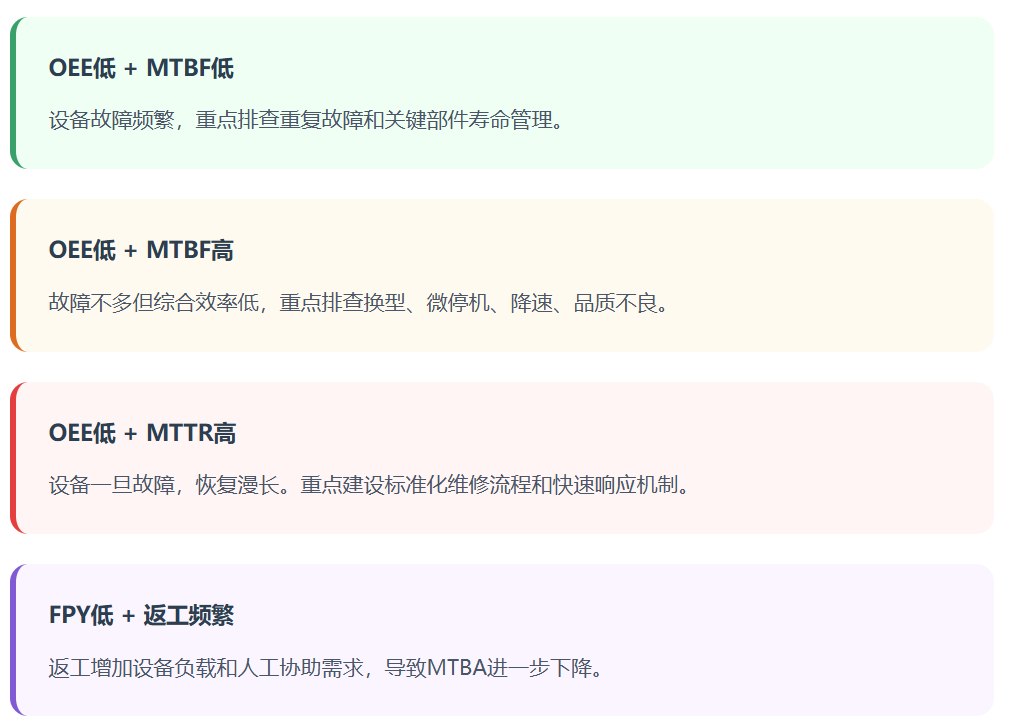

   仅看单一指标容易误导，组合分析才能定位损失来源：

• OEE低+MTBF低

  设备故障频繁，占用了大量计划时间。重点排查重复故障和关键部件寿命管理。

• OEE低+MTBF高

  故障不多，但综合效率仍然低。重点排查换型时间、微停机、降速运行、缺料等待、工艺异常和质量不良。

• OEE低+MTTR高

  设备一旦故障，恢复漫长。重点建设标准化维修流程和快速响应机制。

• FPY低+返工频繁

  返工增加设备负载和人工协助需求，导致MTBA进一步下降。

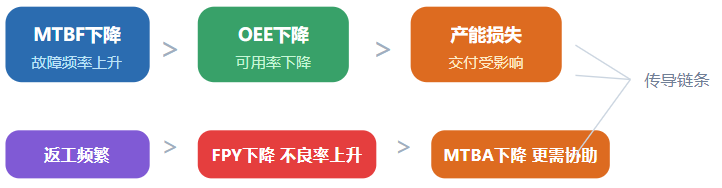

6.3 指标间传导关系

6.4 改善优先级建议

1. 先定标

   明确四大指标的企业级数据字典，统一口径后再横向比较。

2. 抓主要矛盾

   对OEE进行损失分层，识别最大损失来源(停机、降速还是良率）。

3. 消除重复损失

   同一台设备同类型故障每周复发，比偶发故障更需要优先解决。

4. 建立看板文化

   在产线设置可视化看板，按班次/日/周跟踪趋势，培养持续改善习惯。

6.5 结语

   OEE、FPY、MTBA、MTTR不是报表上的四个数字，而是理解制造现场运行机制的四扇窗户。

• OEE

  告诉你设备有没有把时间变成有效产出；

• FPY

  告诉你产品有没有"一次做对"；

• MTBA

  告诉你自动化设备的"自给自足"程度；

• MTTR

  告诉你维修体系面对故障时的响应速度。

   当这四个指标被科学定义、统一采集、组合分析时，它们便从"事后看数"变成了"事前导航"，推动工厂从经验管理走向数据驱动的精细化管理。

第七章：机器视觉与四大指标的联动

   机器视觉已成为现代制造业质量与效率管理的核心技术之一。它通过工业相机、光学照明系统、图像采集卡和专用视觉算法，替代或辅助人眼完成检测、定位、引导和测量任务。

   本章说明视觉如何与OEE、FPY、MTBA、MTTR四大指标深度联动。

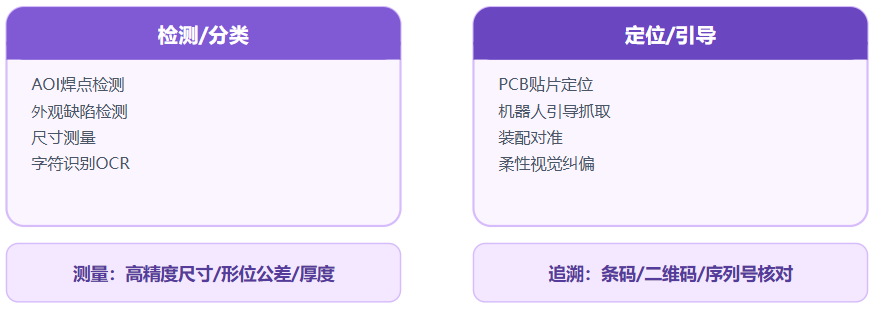

7.1 机器视觉的四大典型应用场景

7.2 机器视觉与 FPY 的直接关联

   机器视觉是提升FPY最直接的技术手段之一：

① 检测前移至过程内部

   传统抽检或终检无法阻止不良品流向下工序。机器视觉可在关键工位实现全检在线拦截，将"事后发现"变为"过程阻断"。

   例如在SMT产线中，SPI(锡膏检测）、AOI(自动光学检测)与AXI(X-Ray检测)形成三级拦截体系，直接提升首次通过率。

② 降低人为检测误差

人工目检受疲劳、经验、主观判断等因素影响，漏检率和误判率难以稳定控制。机器视觉提供一致的判定标准和可追溯的检测数据，减少因检测波动造成的FPY虚低或虚高。

③ 隐藏缺陷的发现能力

   BGA虚焊、IC引脚偏移、FPC微裂纹等缺陷人眼难以察觉，但机器视觉配合X-Ray、红外、3D成像等技术可以精准识别，避免因缺陷流出导致后续工序的连锁损失。

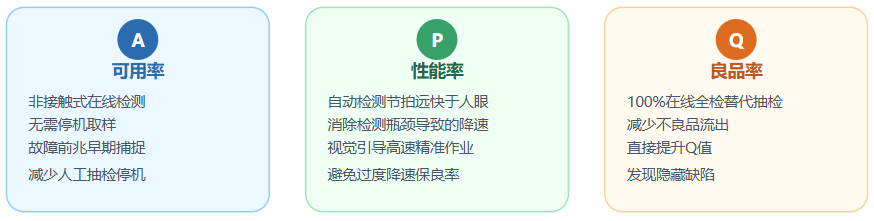

7.3 机器视觉对OEE的贡献

   需注意：机器视觉检测本身也可能成为产线节拍瓶颈。若视觉系统处理速度跟不上生产速度，反而会拉低性能率。因此视觉系统的吞吐量设计必须经过精确的节拍验证。

7.4 机器视觉对 MTBA 的影响

   自动化设备的"自理能力"与视觉系统密切相关：

• 定位引导

  视觉定位取代人工对位，减少取放料和调机调整类协助事件

• 闭环纠错

  检测到贴装偏移后自动修正，避免卡料、错位等非故障类协助

• 耗材监测

  视觉识别标签位置偏差、包装膜张力异常，提前提示补料而非中断运行

• 防错校验

  来料混料、方向反装等问题在视觉校验环节被拦截，降低后续工序的人工干预频率

7.5 机器视觉赋能MTTR智能诊断

   现代智能视觉系统不仅是"眼睛"，也能辅助维修体系：

1. 故障可视化

   热成像相机检测电路板过热节点，帮助快速定位电气故障

2. 振动/运动分析

   结合高速摄影分析机械部件的运动轨迹异常，辅助诊断磨损和对齐问题

3. 检测数据回溯

   历史记录中异常图像模式可反向追溯为设备劣化的早期信号，实现从"修复"到"预防"的转变

4. 远程辅助

   现场维修人员通过寻求远程，来共享视野，缩短诊断定位时间

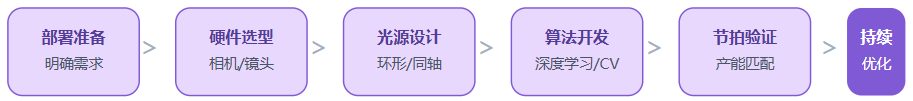

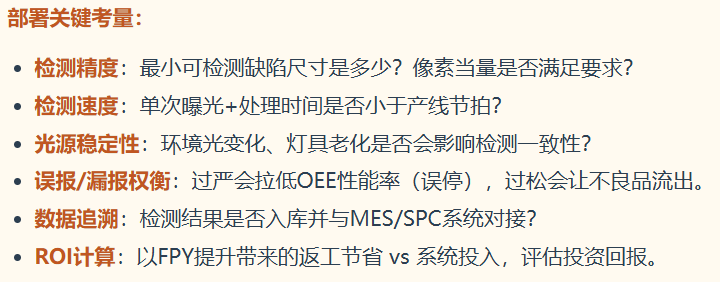

7.6 机器视觉部署的关键考量

7.7 小结

   机器视觉技术正在重塑制造业的质量管理和效率管理体系。它不只是一个检测工具，更是连接OEE、FPY、MTBA、MTTR 四大指标的数字纽带：

• FPY因机器视觉实现过程级全检拦截而得到真实提升；

• OEE因自动化检测消除瓶颈和人工干预而获得改善空间；

• MTBA因视觉引导和闭环纠错降低人工协助频率；

• MTTR因智能诊断和远程协作缩短故障修复周期。

   当四大指标有了机器视觉这一共同的数据源和诊断基座，工厂管理才能真正从"看数字"走向"看见问题"。
