一.背景
RK项目投屏电脑失败，具体操作如下：
Test condition:1.笔记本与待测设备连接同一WiFi网络
2.进入"控制面板" > "网络和Internet" > "网络和共享中心"，将网络类型改为"家庭网络
3.控制面板-投影到此电脑-点击"启动连接应用以投影到此电脑"
Package Path：qdisk:/Project/Module Project Files/Smart/RK3576/BA02/SH603Z/AP/NA/Fimware/Release/SH603ZAAPNAR01A01_BA02BP01K0M01_AP16.0.0.01.001_V02
Recurrence Probability：100%
1.使用笔记本电脑按操作设置好投影功能
2.设备与笔记本电脑连接同一WiFi
3.设备点击settings-Connected devices-Connection preferences-Cast，点击连接搜索到的笔记本设备，查看是否能勾投屏成功
Expected Result：
3.投屏成功，笔记本电脑屏幕显示待测设备屏幕信息
Contrast Test：\
Actual Result：
3.点击PC|进行连接无法成功
二.排查过程

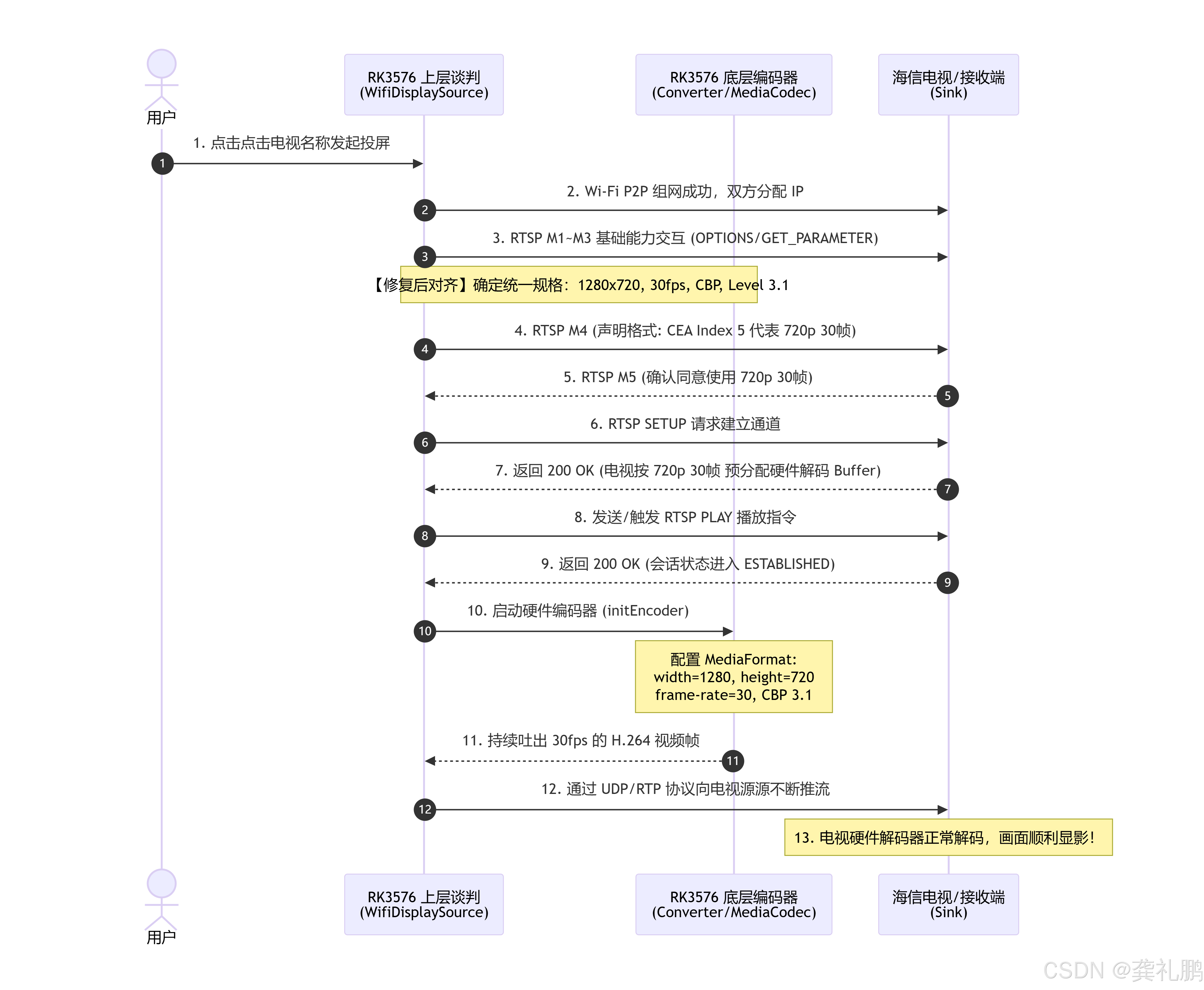

首先整个设备投屏电脑过程的流程图如下
然后我们分析流程如下：
由于点击投屏的时候是几百毫秒后投屏失败，说明肯定是p2p连接成功了，并且是像电脑进行协商请求了，电脑给拒绝了，所以就是在RTSP这块有问题
然后根据日志进行详细排查
这份日志是绝佳的"案发现场铁证"！它百分之百证实了我们前面所有的推论！
在日志中，5 次尝试投屏（全部失败），每一次都完美记录了：上层发出了错误的 24
帧协商报文（idx=15），导致底层编码器在请求了几帧画面后被被迫关闭（shutting
down video encoder）。
下面为你逐条提取日志中的 3 大核心铁证：
铁证一：协商报文里明确写着 idx=15（720p 24帧）
看日志中的 第 17946 行（以及 19773、23381、24730、27911 行，每次尝试都一样）：
行 17946: 07-18 10:07:47.415 732 2357 I WifiDisplaySource: M4 wfd_video_formats: 00 00 01 10 00008000 00000000 00000000 00 0000 0000 00 none none (profile=0 level=4 type=0 idx=15)
↑ ↑
【十六进制 Mask 00008000】 【明确写着 idx=15】
-
idx=15：在 Wi-Fi Display (WFD) 规范中，CEA Index 15 正好代表 1280x720p 24fps！
-
00008000：转成二进制第 15 位是 1，代表只勾选了 24 帧。
-
结论：这就是上层代码 WifiDisplaySource.cpp 在发"假消息"的现场抓包证据！
铁证二：电视（Sink）其实支持 30 帧，但被手机强行诱导选了 24 帧
看日志中的 第 17941 行（电视发给手机的能力）：
行 17941: 07-18 10:07:47.415 732 2357 I WifiDisplaySource: Sink wfd_video_formats: 40 00 01 10 0001bdeb ...
↑
电视支持的掩码 0001bdeb
-
电视发来的掩码 0001bdeb 包含 0x00000020（代表电视完全支持 720p 30帧）。
-
但是手机的 WifiDisplaySource.cpp 因为写死了 idx=15，死板地挑了 24 帧（idx=15）发给电视。
铁证三：编码器刚启动，就被迫异常关闭（shutting down）
看日志中的 第 18005 ~ 18567 行（一次完整的崩溃周期）：
行 18005: 10:07:47.515 I Converter: using audio bitrate of 128000 bps, video bitrate of 5000000 bps <-- 1. 编码器启动
行 18325: 10:07:47.649 I Converter: start cast and request IDR Frame <-- 2. 开始请求关键帧推流
行 18546: 10:07:50.111 I Converter: shutting down video encoder <-- 3. 2.4秒后，收到挂断，编码器被迫关闭！
行 18567: 10:07:50.118 I Converter: encoder (video/avc) shut down. <-- 4. H.264 视频编码器正式死亡
从 10:07:47 到 10:07:50，仅仅过了 2 秒钟：
-
底层 Converter 按照固定代码（30帧）初始化了编码器，并开始发 IDR 帧。
-
电视在校验完 RTSP 参数（24帧 vs 30帧）后，砸过来断开指令。
-
Converter 收到上层通知，打印 shutting down video encoder，投屏宣告失败。
💡 总结：日志完美印证了排查结论
你抓到的这 50 行日志，完整复现了循环失败的过程： 发送错误 M4(idx=15) \rightarrow Converter 按照 30帧 启动
\rightarrow 电视发现矛盾挂断 \rightarrow Converter 关闭(shutting down) \rightarrow
重试下一轮...
这直接解释了为什么当你把 WifiDisplaySource.cpp 里的 idx=15 改成 idx=5（720p 30帧） 后，问题就迎刃而解了！

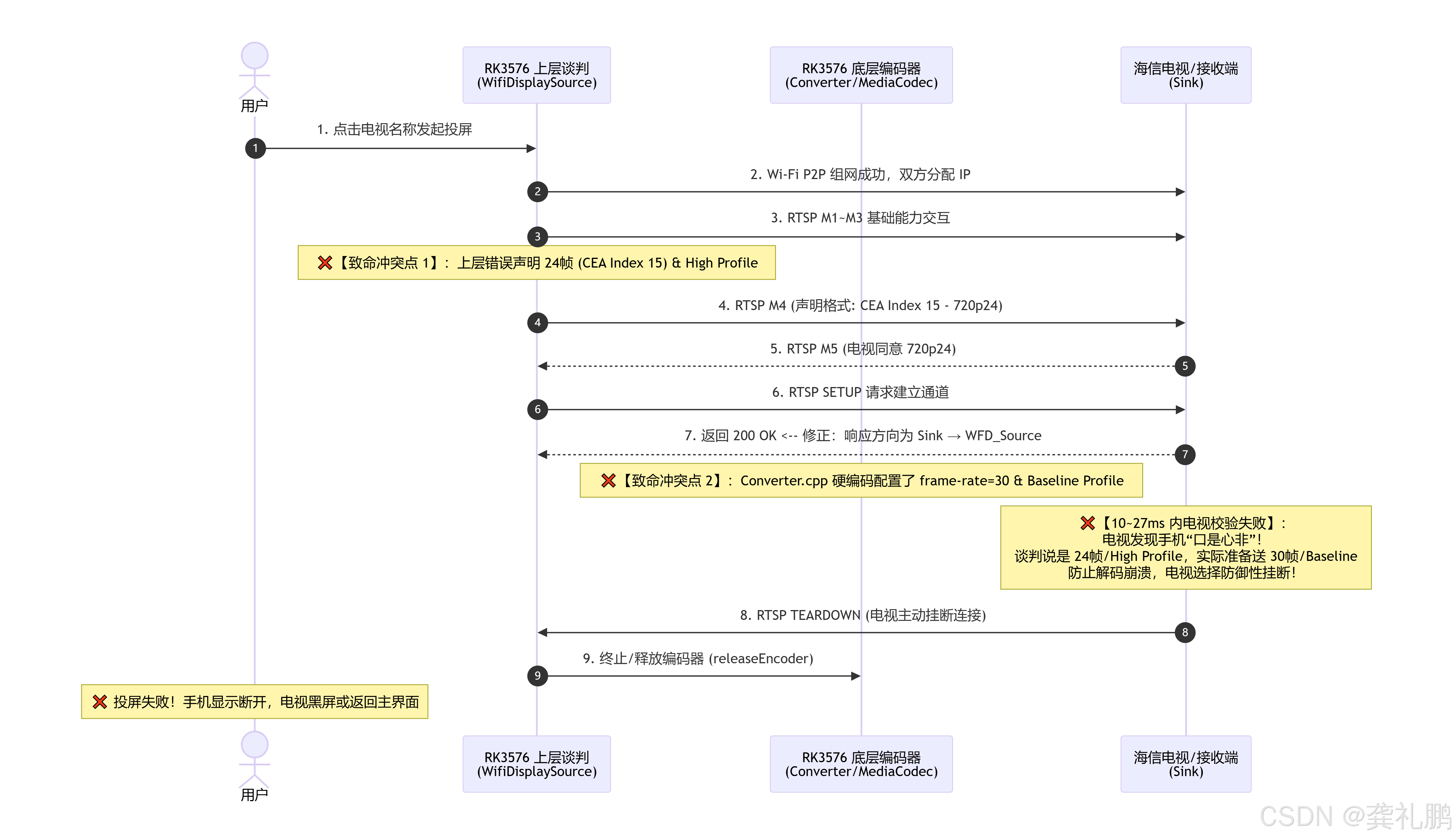

根据上述排查，绘制出异常的流程图如下：
三.具体修改
由于底层修改太过麻烦，而且可能要动硬件，所以我们在Framework层进行修改，patch如下：
diff --git a/SYS_CODE/frameworks/av/media/libstagefright/wifi-display/source/WifiDisplaySource.cpp b/SYS_CODE/frameworks/av/media/libstagefright/wifi-display/source/WifiDisplaySource.cpp
index 42f4595..63154c3 100644
--- a/SYS_CODE/frameworks/av/media/libstagefright/wifi-display/source/WifiDisplaySource.cpp
+++ b/SYS_CODE/frameworks/av/media/libstagefright/wifi-display/source/WifiDisplaySource.cpp
@@ -74,13 +74,13 @@
mSupportedSourceVideoFormats.disableAll();
mSupportedSourceVideoFormats.setNativeResolution(
- VideoFormats::RESOLUTION_CEA, 15); // 1280x720 p23
+ VideoFormats::RESOLUTION_CEA, 5); // 1280x720 p30
- // Enable all resolutions up to 1280x720 p23
+ // The encoder is configured for 30 fps, so do not negotiate 720p24.
mSupportedSourceVideoFormats.enableResolutionUpto(
- VideoFormats::RESOLUTION_CEA, 15,
- VideoFormats::PROFILE_CHP, // Constrained High Profile
- VideoFormats::LEVEL_32); // Level 3.2
+ VideoFormats::RESOLUTION_CEA, 5,
+ VideoFormats::PROFILE_CBP, // Constrained Baseline Profile
+ VideoFormats::LEVEL_31); // Matches the encoder output
}
WifiDisplaySource::~WifiDisplaySource() {
@@ -577,6 +577,8 @@
chosenVideoFormat.disableAll();
chosenVideoFormat.setNativeResolution(
mChosenVideoResolutionType, mChosenVideoResolutionIndex);
+ chosenVideoFormat.setResolutionEnabled(
+ mChosenVideoResolutionType, mChosenVideoResolutionIndex, true);
chosenVideoFormat.setProfileLevel(
mChosenVideoResolutionType, mChosenVideoResolutionIndex,
mChosenVideoProfile, mChosenVideoLevel);四.拓展知识（RTSP是啥）
简单来说：RTSP（Real-Time Streaming Protocol，实时流协议）就像是无线投屏里的"遥控器"和"商务谈判官"。
在投屏过程中，它不负责传输画面本身（画面是用 RTP 协议发传输的），它只负责发送控制命令和谈判参数。
一、 用生活中的通俗比喻理解 RTSP
把无线投屏比作 "两个人打视频电话"：
-
RTSP（控制协议）：相当于通话前的沟通和通话中的控制指令。
-
"喂，能听到吗？"
-
"你家电视能放 720p 的视频吗？"
-
"好的，那我准备按播放键了（PLAY）！"
-
"不看了，挂断吧（TEARDOWN）！"
-
RTP（媒体传输协议）：相当于真正通过网络传输的摄像头画面和语音数据包。
二、 RTSP 在 Wi-Fi 投屏里具体做了什么？（4 大核心作用）
在手机（RK3576）和电视建立好 Wi-Fi 直连后，RTSP 会在背景建立一个专属的控制通道（TCP 端口 7236），顺次完成以下 4 件事：
1. 能力谈判 (M1\~M5)\] --\> \[2. 通道建立 (SETUP)\] --\> \[3. 启动播放 (PLAY)\] --\> \[4. 维持心跳/挂断 (TEARDOWN)
- 商务谈判：协商音视频格式（M1 ~ M5 报文）
-
这是本次 Bug 发生的重灾区！
-
手机通过 RTSP 问电视："我支持 H.264 编码，你能解 720p 30 帧吗？"
-
电视回复："可以，我也支持 720p 30 帧。"
-
双方达成一致。
- 搭桥开路：建立媒体通道（SETUP 报文）
-
手机对电视说："一会儿我把视频画面发到你的 19000 端口，音频发到你的 19002 端口，你准备好接受了吗？"
-
电视回复："准备好了，端口已打开。"
- 遥控开关：控制播放状态（PLAY / PAUSE 报文）
-
手机发出指令：PLAY（电视开始接收画面并播放）。
-
手机发出指令：PAUSE（暂停投屏）。
- 维持心跳与挂断（GET_PARAMETER / TEARDOWN 报文）
-
心跳：投屏过程中，RTSP 每隔几秒发一个微弱的信号，确保"你还活着"，防止断连。
-
挂断：当你点击手机上的"停止投屏"时，RTSP 会发一条 TEARDOWN，电视收到后关闭解码器，退回主界面。
三、 RTSP 与 RTP 的分工对照表
很多小白容易把 RTSP 和视频流搞混，看下面这张表就彻底明白了：
| 维度 | RTSP (控制协议) | RTP (媒体数据协议) |
| :------------ | :----------------------- | :---------------------- |
| **形象比喻** | 司令部的**指挥电话/命令** | 前线的**运粮车/视频像素** |
| **传输内容** | 纯文本指令（如 `PLAY`, `SETUP`） | 压缩后的 H.264 视频帧、AAC 音频帧 |
| **传输网络** | TCP（保证指令 100% 准确不丢包） | UDP（追求速度，丢一两帧画面不影响） |
| **在本次故障中的角色** | **代码写错了谈判内容**（声明了 24 帧） | 实际上运送的是 30 帧的数据车，导致电视拒收 |
四、 回看本次问题
在你的 RK3576 项目中：
-
底层 Converter.cpp 已经准备好了 30 帧的视频流（RTP 准备就绪）。
-
但是上层 WifiDisplaySource.cpp 里的 RTSP 谈判官 跑去对电视说："我们要发 24 帧哦！"
-
电视在 RTSP 的 SETUP 阶段 校验发现这名"谈判官"说假话，于是电视也通过 RTSP 协议 砸过来一条
TEARDOWN（终止会话命令），直接把投屏掐断了。
