Azure Stack Hub 安装部署：11 步端到端流程

XUHUOJUN2026-07-28 0:11

未经同意，请勿转载！

系列：第 4 篇（共 5 篇） --- 部署日必读 对应 PPT：slide 18-24（部署概述 + Re-imaging HLH / 交换机配置 / HLH 脚本 / OME 脚本 / 部署 / Test-AzureStack） 主题：从 HLH 重镜像到 Test-AzureStack 全 PASS 的完整部署流程 责任团队：Dell OEM 工程师（DELLEMCDeploymentAutomation_2.17.2204.28）+ Azure Stack Hub SME 输出：Test-AzureStack 全 PASS + ConfigurationData.json + 完整部署日志

0. 这篇解决什么

问题 ：doc 01-03 完成了所有部署前准备工作 （网络规划 / DNS 打通 / 身份就绪 / NTP / 证书）。OEM 工程师到场后，需要严格按照 11 步流程执行部署：

  1. 任何步骤顺序错误会导致部署不可恢复

  2. 任何自动化脚本执行失败需要特定排查路径

  3. Test-AzureStack 是部署完成的唯一判定标准

本文解法：按照的端到端部署流程图，逐步讲解 11 步中每一步的具体操作、命令、失败处置。

1. ⭐ L1/L2/L3 三层决策框架

层 含义 本文覆盖
L1 微软硬要求 不可调整 Test-AzureStack 必须全 PASS 才能进入注册
L2 OEM 实现 Dell 特有 DELLEMCDeploymentAutomation 镜像路径、iDRAC 9、iDRAC 10（16G）
L3 最佳实践 推荐做法 部署前 1 天再跑 ReadinessChecker、Test-AzureStack -debug 输出存档

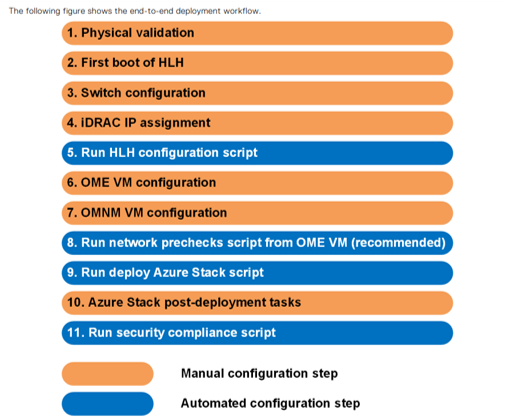

2. 11 步部署流程总览

L1 微软硬要求 ：11 步必须按顺序执行，任何步骤失败必须回滚或重做该步。

2.1 时间预估

L3 Dell 工程师部署经验：

步骤 预估时间
1-2 物理验证 + HLH 首次启动 2-4 小时
3-4 交换机 + iDRAC 配置 4-6 小时
5 HLH 配置脚本 30-60 分钟
6-7 OME / OMNM VM 配置 2-3 小时
8 网络预检查 30-60 分钟
9 部署 Azure Stack 6-12 小时
10 部署后任务 1-2 小时
11 安全合规脚本 30-60 分钟
总计 18-36 小时

3. 步骤 1：物理验证（Physical Validation）

3.1 OEM 工程师职责

L2 Dell OEM 工程师现场操作：

  1. 机架固定------机架就位 + 抗震固定

  2. 电源连接------双路 PDU（A/B 路）独立供电

  3. 网络连接------TOR 交换机上行 + BMC 网络

  4. 节点上电------按 OEM 顺序启动节点

  5. 物理标签------核对节点 SN 与 Worksheet 一致

3.2 验证 Checklist

  • 所有节点 SN 与 Worksheet Scale Unit 标签一致

  • 电源 A/B 路独立（不同 PDU）

  • ToR 交换机端口配置完成（参考 doc 02 §4）

  • BMC 网络独立（不能与其他网络共用交换机）

4. 步骤 2：HLH 首次启动与配置（Re-imaging HLH）

4.1 HLH 是什么

L2 Hardware Lifecycle Host（硬件生命周期主机）------Dell Azure Stack Hub 集成系统自带的带外管理主机，运行 Windows Server。

4.2 首次启动流程（PPT slide 19）

L2 Dell 自动化镜像已预装在 HLH 上。OEM 工程师首次启动后：

  1. 完成 Windows Server 首次启动------OOBE（开箱即用体验）

  2. 设置本地 Administrator 密码（image31.png）

  3. 数据盘初始化（OEM 自动）

4.3 HLH 配置 Checklist

  • HLH 已完成 Windows OOBE

  • 本地 Administrator 密码已设置

  • HLH 可通过 iDRAC 远程访问

  • HLH 网络配置完成（连接到 BMC / Mgmt 网络）

5. 步骤 3：交换机配置（Switch Configuration）

5.1 TOR 交换机配置

L2 ToR 交换机配置由 OEM 工程师执行：

  1. VLAN 配置------基础设施、BMC、存储、租户网络的 VLAN

  2. MLAG Peer Link------两台 ToR 之间的链路聚合

  3. IBGP Backup Link------内部 BGP 备份链路

  4. BGP 配置------与上游 BGP Router 建立邻居

  5. VTEP / VXLAN 配置（如使用 SDN）

5.2 配置来源

L2 Dell EMC 提供 ToR 交换机配置脚本：

复制代码
D:\Install\Tools\DELLEMCDeploymentAutomation_2.17.2204.28\
    ├── SwitchConfig\
    │   ├── TOR-A-config.txt
    │   ├── TOR-B-config.txt
    │   └── README.md

L2 ⚠️ 不得修改已验证的 Azure Stack Hub 交换机配置------除非 Dell OEM 工程师明确批准。

5.3 交换机配置 Checklist

  • 两台 ToR 已配置 MLAG Peer Link

  • IBGP Backup Link 已建立

  • BGP 邻居与上游路由器建立成功

  • VLAN 划分与 Worksheet 一致

  • 交换机日志无错误

6. 步骤 4：iDRAC IP 分配（iDRAC IP Assignment）

6.1 iDRAC 是什么

L2 Integrated Dell Remote Access Controller------DELL 服务器的带外管理控制器。

6.2 IP 分配流程

L2 OEM 工程师在每台物理节点上：

  1. 连接显示器 + 键盘到节点

  2. 进入 iDRAC 设置（开机时按 F2）

  3. 配置 iDRAC IP（从 Worksheet 的 BMC IP Range 取）

  4. 启用 IPMI

  5. 重启验证 iDRAC 可达

L3 推荐：在 Worksheet 的 BMC IP Range 内预先规划每台节点的 iDRAC IP。

6.3 iDRAC 配置 Checklist

  • 每台节点的 iDRAC IP 已分配

  • iDRAC 可从 HLH 访问（同一 BMC 网络）

  • iDRAC 凭据已记录（部署日志）

  • IPMI 已启用

7. 步骤 5：HLH 配置脚本

7.1 脚本位置

L2 Dell 自动化镜像中的 PowerShell 脚本：

复制代码
D:\Install\Tools\DELLEMCDeploymentAutomation_2.17.2204.28\
    └── HLH\
        └── HLH-Config.ps1

7.2 运行

复制代码
# 在 HLH 上以管理员身份运行
cd D:\Install\Tools\DELLEMCDeploymentAutomation_2.17.2204.28
.\HLH\HLH-Config.ps1

7.3 自动化任务

L2 HLH 配置脚本自动完成：

  1. HLH 网络配置------连接到 BMC / Mgmt / 存储网络

  2. WSMAN / WinRM 配置------支持远程 PowerShell

  3. Active Directory 准备（如使用 ADFS）

  4. OEM 工具链配置------OpenManage Enterprise、iDRAC Tools

7.4 失败处置

失败项 常见原因 处置
网络配置失败 HLH 网卡识别错 手动指定网卡
WSMAN 配置失败 防火墙阻塞 临时关闭防火墙
AD 准备失败 Domain Controller 不可达 验证 iDRAC 可达性

8. 步骤 6-7：OME / OMNM VM 配置

8.1 OME / OMNM 是什么

组件 全称 作用
OME VM OpenManage Enterprise 服务器硬件管理（虚拟化在 HLH 上）
OMNM VM OpenManage Network Manager 网络设备管理

8.2 配置流程

L2 Dell OEM 工程师在 HLH 上：

  1. 导入 OME VM OVA/OVF 到 Hyper-V

  2. 导入 OMNM VM OVA/OVF 到 Hyper-V

  3. 配置 VM 网络------连接到 BMC / Mgmt 网络

  4. 首次启动 + 初始化------设置管理员密码、添加节点

  5. 验证管理范围------OME 能看到所有节点；OMNM 能看到所有交换机

8.3 OME / OMNM Checklist

  • OME VM 已部署并初始化

  • OMNM VM 已部署并初始化

  • OME 能管理所有计算节点

  • OMNM 能管理所有 ToR 交换机

  • OME / OMNM 网络与 BMC / Mgmt 网络连通

9. 步骤 8：OME VM 网络预检查脚本

9.1 为什么需要预检查

L3 强烈推荐 ------这个脚本在真实部署前发现网络配置问题，避免步骤 9 的 6-12 小时部署失败回滚。

9.2 脚本运行

L2 OEM 工程师在 OME VM 上执行：

复制代码
# 1. 从 HLH 复制脚本到 OME VM
Copy-Item "D:\Install\Tools\DELLEMCDeploymentAutomation_2.17.2204.28\NetworkPrechecks" `
    -Destination "\\<OME-VM-IP>\C$\NetworkPrechecks" -Recurse

# 2. 在 OME VM 上运行
cd C:\NetworkPrechecks
.\Invoke-NetworkPrechecks.ps1

9.3 预检查内容

L2 网络预检查脚本验证：

  1. 所有节点的 BMC / iDRAC 可达

  2. TOR 交换机配置正确（VLAN / BGP）

  3. 上游 BGP Router 邻居建立

  4. NTP 服务器可达

  5. DNS 委派生效（从 Azure Stack Hub 网络能解析外部域名）

  6. Public VIP 网络可达

9.4 失败处置

失败项 常见原因 处置
BMC 不可达 iDRAC IP 配错 / 防火墙阻塞 修正 iDRAC IP
BGP 邻居失败 ASN 冲突 / 网络不连通 验证 ASN 与 IP
DNS 委派失败 企业 DNS 未生效 等待 DNS 缓存过期（最长 48 小时）
NTP 不可达 防火墙阻塞 UDP 123 开放 UDP 123

L1 预检查全 PASS 才能进入步骤 9------否则可能在 6-12 小时后才发现问题，代价巨大。

10. 步骤 9：部署 Azure Stack

10.1 部署脚本（PPT slide 23）

L2 OEM 工程师在 HLH 上执行：

复制代码
cd D:\Install\Tools\DELLEMCDeploymentAutomation_2.17.2204.28
.\InstallDellEMCAzureStack.ps1 -DeploymentJsonPath "D:\AzureStack\ConfigurationData.json"

10.2 ConfigurationData.json 来源

L1 ConfigurationData.json 来自 doc 01 Worksheet 的 Export 产物：

复制代码
{
    "RegionName": "<region>",
    "DomainNetBIOSName": "<netbios>",
    "DomainFQDN": "<fqdn>",
    "Timeserver": "<ntp-ip>",
    "NumberOfNodes": 8,
    	"AADTenantID": "<tenant-guid>",   // JSON schema 字段名沿用历史命名；当前对应 Microsoft Entra ID（Azure AD）
    	"AADTenantName": "<tenant>",   // 同上,
    "ExternalDNSFQDN01": "<ns01-fqdn>",
    "ExternalDNSFQDN02": "<ns02-fqdn>",
    "ExternalDNSIPAddress01": "<ns01-ip>",

// 注：ConfigurationData.json 中 AADTenantID / AADTenantName 字段名沿用历史 schema 命名，当前对应 Microsoft Entra ID（Azure AD 已更名）。如 Microsoft 官方未来发布新版 schema，建议以官方最新文档为准。
    "ExternalDNSIPAddress02": "<ns02-ip>",
    "CloudID": "<cloud-guid>",
    "EmergencyConsoleIPAddresses": ["<ip1>", "<ip2>", "<ip3>"],
    "DomainControllerExtIPAddresses": ["<ip1>", "<ip2>", "<ip3>"]
}

10.3 部署过程

L1 自动化部署（6-12 小时）：

  1. 基础设施准备------存储池、网络 SDN 创建

  2. 节点加入 Stamp------所有节点成为 Scale Unit 成员

  3. AD / ADFS 部署（如使用 ADFS）

  4. 管理平面部署------adminportal / portal / adminmanagement

  5. 租户平面部署------存储、KeyVault、Compute

  6. 证书导入------OEM 导入所有 PFX（来自 doc 03）

  7. 健康检查------内部 Test-AzureStack

10.4 失败处置

失败阶段 常见原因 处置
基础设施准备 存储池无法创建（磁盘故障） 更换故障磁盘后重试
节点加入 iDRAC 配置错误 修正 iDRAC 后重试
证书导入 PFX 密码错误 / SAN 不匹配 重新签发证书
ADFS 部署 联邦信任失败 检查企业 ADFS 状态
管理平面 端口冲突 排查 ToR 端口

L1 任何阶段失败都需要 OEM 工程师判断继续 / 回滚 / 重试。

11. 步骤 10：部署后任务（Post-Deployment Tasks）

11.1 OEM 工程师执行

L2 部署后任务：

  1. 更新 Azure Stack Hub 内部版本------OEM 应用最新 OEM Update

  2. 配置 OEM 监控------Dell SupportAssist 接入

  3. 备份部署配置 ------ConfigurationData.json + ConfigurationData.json 存档

  4. 客户培训------运维团队的日常操作培训

11.2 部署后 Checklist

  • 最新 OEM Update 已应用

  • Dell SupportAssist 已配置

  • 所有部署配置文件已存档

  • 客户运维团队已培训

12. 步骤 11：Test-AzureStack 验证

12.1 Test-AzureStack 是什么

L1 Test-AzureStack 是 Azure Stack Hub 官方验证工具集 ，检查整个 Stamp 的健康度。必须全 PASS 才能进入 doc 05 注册管理。

12.2 运行

复制代码
# 在 HLH 上以管理员身份运行
Test-AzureStack -debug

12.3 验证项清单

L1 Test-AzureStack 验证：

# 类别 验证项
1 身份 Azure Stack Identity Provider Connectivity
2 基础设施 Infrastructure Machine Provisioning Status
3 行动计划 Failed Action Plans
4 API Portal and API Summary
5 ARM ARM Certificate Summary
6 网络 Network Controller EMOS Validation
7 存储 Data Store Cluster / Servers / DCB
8 RDMA RDMA Operational Status
9 ACS ACS Blob Service Summary
10 AKS AKS/ACR Preview Pre-update Summary
11 Defender Defender Summary
12 文件 Infrastructure File Validation
13 Service Fabric 5 组 × 4 项 = 20 项（PEP / Support Ring / Storage / Fabric Controller / Network Controller）
14 时钟 Infrastructure Clocks
15 资源 Service Resource Consumption
16 BMC Infrastructure BMC Information

12.4 判定标准

输出 含义 处置
✅ 全部 PASS + 返回 True 部署成功 进入 doc 05 注册管理
❌ 任一 FAIL 部署未通过 OEM 工程师排查修复后重跑
⚠️ WARNING 不阻塞但需关注 记录到运维手册

L1 硬要求 ：所有验证项必须 PASS ，最终输出必须为 True，否则不能进入注册阶段。

13. 部署完成 Checklist

完成 11 步后，OEM 工程师交付：

# 交付物 来源
1 Test-AzureStack 全 PASS 输出 步骤 11
2 ConfigurationData.json 备份 步骤 9
3 所有 PFX + 密码 doc 03
4 iDRAC 凭据表 步骤 6
5 OME / OMNM 管理员凭据 步骤 6-7
6 部署日志 （含 -debug 输出） 步骤 5-11
7 网络架构图（实际部署后版本） 步骤 5
8 Azure Stack Hub 管理员门户 URL 步骤 9
9 PEP 凭据 步骤 9
10 OEM 支持联系人 步骤 11

14. 一句话总结

OEM 工程师执行 11 步端到端流程，Test-AzureStack 全 PASS 是部署成功的唯一判定------任何一项 FAIL 必须修复后重跑，不能跳过。

15. 下一步

进入 doc 05 --- 注册管理，覆盖：

  • §1 联网注册（EA / CSP 两种计费模式）

  • §2 注册状态确认（管理员门户）

  • §3 更新注册（5 种场景）

  • §4 Set-AzsRegistration 用法

  • §5 使用情况报告启用 / 禁用

附录：故障排查速查表

现象 可能原因 排查命令
部署卡在"节点加入" iDRAC 配置错 / BMC 网络不通 Test-NetConnection -Port 5900 -ComputerName <iDRAC-IP>
部署卡在"证书导入" PFX 密码错 / SAN 不匹配 Invoke-AzsReadinessChecker -CertificatePath <pfx>
部署卡在"ADFS 联邦" 企业 ADFS 不可达 Test-NetConnection -Port 443 -ComputerName <adfs-fqdn>
