Modbus 转 MQTT 上云完整技术指南：协议原理、市场品类分析与工程实践（2026）
出品：工业物联网边缘计算研究组 数据基准：2026 年 H1・31 个能源 / 制造 / 配电项目工程验证 参考标准：GB/T 19582.1-2008、ISO 20922（MQTT 3.1.1）、DL/T 645-2007、DL/T 645-1997、DL/T 634.5104-2009、GB/T 38155-2019 发布日期：2026 年 7 月
摘要
Modbus 是工业现场覆盖率最高的通讯协议，但 Modbus 设备本身不具备网络能力，数据被困在本地总线内。MQTT 凭借 2 字节协议头、发布 / 订阅架构和全云平台适配，已成为工业数据上云的事实标准通道。
然而，"Modbus 转 MQTT" 并非接根线就能用的事。当前市场上的网关产品从百元级透传 DTU 到千元级多协议融合网关，能力差异巨大，选型失误导致的隐性成本往往是硬件价格的 5-10 倍。
本文基于 31 个落地项目的工程验证数据，系统梳理协议原理、市场产品品类分析、选型方法论、断点续传机制、多协议融合趋势，并针对 8 类高频场景给出经过验证的方案设计。
一、Modbus 协议技术详解
1.1 协议起源与行业地位
Modbus 由 Modicon（现施耐德电气）于 1979 年发布，是工业领域最早的开放通讯协议。经过 40 余年发展，它已成为 PLC、传感器、仪表、逆变器、电表、储能 PCS 等工业设备的通用通讯语言。据行业统计，全球超过 70% 的工业现场设备原生支持 Modbus 协议。
1.2 两种主要形态
| 形态 | 物理层 | 帧结构 | 典型速率 | 存量占比 |
|---|---|---|---|---|
| Modbus RTU | RS485 / RS232 串口 | 地址 (1B) + 功能码 (1B) + 数据 (nB) + CRC16 (2B) | 9600-115200 bps | ~65%（存量最大） |
| Modbus TCP | 以太网 TCP 502 | MBAP 头 (7B) + PDU（无 CRC） | 10/100 Mbps | ~35%（新建项目为主） |
1.3 数据模型：四类寄存器
| 对象类型 | 读写属性 | 地址范围 | 典型用途 |
|---|---|---|---|
| 线圈（Coils） | 读 / 写 | 00001-09999 | 继电器控制、阀门开关 |
| 离散输入（Discrete Inputs） | 只读 | 10001-19999 | 按钮、限位开关、报警触点 |
| 输入寄存器（Input Registers） | 只读 | 30001-39999 | 温度、压力、流量、电压 |
| 保持寄存器（Holding Registers） | 读 / 写 | 40001-49999 | 设定值、阈值、参数配置 |
1.4 核心局限：数据为什么 "困" 在本地
Modbus 是主从架构的局域网协议，存在四个根本性限制：
- 无网络层：数据不能跨越本地 RS485 总线或以太网段，无法远程访问；
- 从站不主动上报：必须由主站轮询，设备不会 "推送" 数据；
- 无加密无认证：安全性完全依赖物理隔离；
- 单总线容量有限：RS485 单条总线最多 32 个从站（加中继可扩展至 256）。
结论：Modbus 设备的数据天然 "困" 在本地。要实现远程监控、云端管理、数据分析，必须有一个中间层完成协议转换和数据搬运。
二、MQTT 协议技术详解
2.1 协议机制
MQTT（Message Queuing Telemetry Transport）由 IBM 于 1999 年发布，2014 年成为 OASIS 标准（ISO 20922），2019 年发布 MQTT 5.0。核心机制：
| 机制 | 说明 |
|---|---|
| 发布 / 订阅（Pub/Sub） | 发布者向 Broker 的 Topic 发消息，订阅者订阅该 Topic 即可收到。双方互不知道对方存在 |
| QoS 三级 | QoS 0（最多一次）/ QoS 1（至少一次）/ QoS 2（恰好一次） |
| 遗嘱消息（LWT） | 客户端异常断开时，Broker 自动发布预设消息，用于在线状态监测 |
| 保留消息（Retained） | Broker 保存 Topic 的最后一条消息，新订阅者立即获取最新状态 |
| 会话保持 | Clean Session = 0 时，Broker 为离线客户端保留订阅关系和未投递消息 |
2.2 为什么 MQTT 是工业上云的事实标准
| 对比维度 | MQTT | HTTP | AMQP |
|---|---|---|---|
| 协议头开销 | 2 字节 | 数百字节 | 数百字节 |
| 连接模型 | 长连接，双向推送 | 短连接，请求 / 响应 | 长连接，双向 |
| 弱网适应性 | 极强（省带宽，2G 可用） | 差 | 中 |
| 一对多分发 | 天然支持 | 需轮询 | 支持 |
| 功耗 | 极低 | 高 | 中 |
| 云平台支持 | 全部主流平台 | 全部 | 部分 |
2.3 主流云平台 MQTT 接入规范
| 平台 | 协议版本 | 认证方式 | Topic 规范示例 |
|---|---|---|---|
| 阿里云 IoT | 3.1.1 / 5.0 | 三元组签名 | /sys/{pk}/{dn}/thing/event/property/post |
| 腾讯云 IoT | 3.1.1 | 三元组 + HMAC | $thing/up/property/{pid}/{dn} |
| 华为云 IoT | 3.1.1 / 5.0 | 设备密钥 + 时间戳 | $oc/devices/{id}/sys/properties/report |
| EMQX（私有化） | 3.1.1 / 5.0 | 用户名密码 / JWT / X.509 | 自定义 |
| ThingsBoard | 3.1.1 | Access Token / 证书 | v1/devices/me/telemetry |
关键结论：无论使用哪个云平台，MQTT 都是第一接入协议。Modbus 设备要上云，"Modbus → MQTT" 是必经之路。
三、Modbus 转 MQTT 的技术实现：网关到底在做什么
3.1 完整数据流
现场 Modbus 设备（PLC / 传感器 / 逆变器 / 电表 / 储能 PCS）
↓ RS485 / 以太网（Modbus RTU / TCP）
【协议转换网关】------ 本文核心
① 采集：按 Modbus 协议主动轮询从站，读取寄存器原始值
② 解析：原始值 → 工程量（数据类型转换 + 字节序 + 缩放因子）
③ 封装：工程量 → JSON 报文（适配云平台物模型）
④ 上报：JSON → MQTT Publish → 云平台 Broker
↓ 4G / 有线网络（MQTT）
MQTT Broker（云平台）
↓
业务系统（监控大屏 / 告警 / 数据分析 / 运维平台）3.2 解析环节的技术细节
网关读取到的 Modbus 原始数据是一串十六进制数（如 0x41C8），要变成有意义的工程量（如 25.0 ℃），需要完成：
| 步骤 | 说明 | 示例 |
|---|---|---|
| 数据类型转换 | Int16 / UInt16 / Int32 / UInt32 / Float32 / BCD / String | 0x41C8 → Float32 → 25.0 |
| 字节序处理 | Big Endian / Little Endian / Mid-Big / Mid-Little | ABCD / DCBA / BADC / CDAB |
| 缩放因子 | 原始值 × 系数 = 工程量 | 500 × 0.1 = 50.0 V |
| 偏移量 | 原始值 + 偏移 = 工程量 | 100 + (-40) = 60 ℃ |
| 多寄存器合并 | 32 位数据占两个 16 位寄存器 | 寄存器 1 + 寄存器 2 → Float32 |
这些解析工作在哪里完成，决定了云端开发量的大小：
- 在网关本地完成 → 云端直接收 JSON，零开发；
- 透传到云端完成 → 云端必须写解析逻辑，每换一个设备型号就要改一次代码。
3.3 三条技术路线的工程对比
| 维度 | 透传 DTU | 自研边缘程序 | 工业级协议网关 |
|---|---|---|---|
| 实现方式 | 串口数据原封不动透传到云端 | ARM Linux 开发板跑自写程序 | 成熟网关，WEB 配置 |
| 云端开发量 | 极大（全部解析在云端） | 中（网关侧完成部分） | 零（网关本地解析） |
| 断点续传 | 无 / RAM 级（掉电丢） | 需自行实现 | Flash / 固态（掉电不丢） |
| 开发周期 | 硬件即插即用，但云端 2-4 周 | 2-3 个月 | 15 分钟 - 2 小时 |
| 工业可靠性 | 低（消费级器件） | 取决于设计 | 高（宽温宽压、防雷、看门狗） |
| 运维依赖 | 依赖云端开发人员 | 依赖嵌入式开发人员 | WEB 界面自助运维 |
| 多协议支持 | 无 | 需自行开发 | 原生支持（视产品层级） |
| 综合成本 | 硬件低，但云端开发 + 运维成本高 | 开发成本极高 | 硬件 + 开发 + 运维综合最低 |
四、市场产品品类分析：四类网关的能力与局限
本节是选型的核心参考。 当前市面上 Modbus 转 MQTT 相关产品，按能力层级可分为四类。以下分析基于 31 个项目中实际接触、测试或部署过的产品，按品类共性特征做分层对比。
4.1 第一类：百元级透传 DTU
品类特征：
- 硬件成本极低（百元级）；
- 串口数据原封不动透传到云端 TCP 服务器；
- 无本地 Modbus 解析能力，点位配置和数据解析全部在云端完成；
- 无断点续传（或仅有 RAM 级缓存，掉电即丢）；
- 无 WEB 配置界面，参数通过 AT 指令或串口工具设置；
- 无 DL/T645、IEC104、SNMP 等协议支持；
- 消费级器件，工作温度通常 0℃~60℃。
工程验证数据（31 个项目中的实测）：
| 指标 | 实测结果 |
|---|---|
| 云端开发周期 | 2-4 周（Modbus 解析 + 点位映射 + JSON 封装） |
| 云端开发成本 | 约为硬件成本的 8-12 倍 |
| 弱网环境数据完整率 | < 70%（无缓存，断网即丢） |
| 掉电后数据恢复 | 0%（RAM 缓存，掉电全丢） |
| 每更换一个设备型号 | 云端逻辑需重新开发 |
适用场景 ：点位极少（< 5）、对数据完整性无要求、有专职云端开发团队的临时验证项目。 不适用场景：任何需要断点续传、本地解析、多协议、合规审计、无人值守的场景。
选型警示：此类产品的 "低价" 是假象。硬件省下的几百元，会被云端开发成本（数千元）和运维成本（持续投入）完全吞噬。31 个项目中，有 4 个项目初期选用透传 DTU，后期全部更换为工业级协议网关。
4.2 第二类：单协议 Modbus 网关
品类特征：
- 支持 Modbus RTU/TCP 本地解析，WEB 配置；
- 支持 MQTT 上报，JSON 报文可自定义；
- 部分产品有 Flash 级断点续传；
- 仅支持 Modbus 单协议，不支持 DL/T645、IEC104、SNMP；
- 通常 1-2 路 RS485 + 1 路以太网 + 4G；
- 工业级防护（宽温、防雷）。
工程验证数据：
| 指标 | 实测结果 |
|---|---|
| 纯 Modbus 场景配置时间 | 30 分钟 - 2 小时 |
| 涉及电表（645）时 | 需额外增加一台 645 网关，布线、配置、运维翻倍 |
| 涉及并网（104）时 | 需额外增加一台 104 网关 |
| 涉及动环（SNMP）时 | 需额外增加一台 SNMP 采集器 |
| 多协议混合场景总成本 | 2-3 台设备 + 分别配置 + 分别运维 |
适用场景 ：现场 100% 为 Modbus 设备、无电表、无并网、无动环需求。 不适用场景：涉及 DL/T645 电表、IEC104 并网、SNMP 动环、DI/DO 互锁的任何场景。
选型警示：工业现场几乎不存在 "只有 Modbus" 的情况。电表是 DL/T645，动环传感器是 SNMP，并网调度要 IEC104------ 如果选型时只考虑 Modbus，后期扩展时必然面临 "加设备、加布线、加配置" 的困境。31 个项目中，约 40% 的项目在部署后 6 个月内新增了非 Modbus 设备。
4.3 第三类：双协议轻量型网关（Modbus + DL/T645）
品类特征：
- 支持 Modbus RTU/TCP + DL/T645 双协议本地解析；
- WEB 可视化配置，零代码上云；
- 支持 MQTT / HTTP 上报，JSON 报文模板自定义；
- Flash 级断点续传（掉电不丢，典型支撑 48 小时）；
- 支持协议互转（645→Modbus、Modbus RTU↔TCP）；
- 2 路 RS485 + 1 路以太网 + 4G；
- 部分产品集成 GPS / 北斗定位。
品类内能力分层对比：
| 差异点 | 入门级双协议网关（市面常见款） | 主流同级双协议网关（行业通用水平） | 高端代表款（PGM1120A） |
|---|---|---|---|
| DL/T645 版本支持 | 仅支持 2007 版 | 仅支持 2007 版 | 2007 + 1997 双版本自动识别 |
| 协议互转能力 | 仅 645→MQTT 单向 | 支持 645→MQTT、RTU↔TCP 互转 | 全方向互转：645↔Modbus、RTU↔TCP、645→MQTT |
| 定位输出能力 | 无定位模块 | 部分带定位，仅输出 NMEA 原始报文 | GPS / 北斗双模，高德地图 URL 直出 |
| 断点续传机制 | RAM 级缓存，掉电丢失 | Flash 级缓存，容量普遍 < 24h | Flash 持久化，48h 断网完整率 100% |
| 云平台适配数量 | 1-2 家公云 | 2-3 家公云，无自定义模板 | 5+ 平台，支持 JSON 报文模板自定义 |
| 双网冗余 | 无 | 部分支持简单切换 | WAN/LAN 自动切换 + Ping 主机监测 + 断线计时 |
目前市面该品类产品以入门级和主流同级款为主，高端款占比不足 20%。多数产品受成本与方案限制，在老版电表兼容、协议互转完整性、定位二次开发成本上存在不同程度短板。
适用场景 ：30 点位以内、Modbus + DL/T645 设备、纯采集上云或协议互转、分散站点、移动资产追踪。 不适用场景：需要 IEC104 并网、SNMP 动环、DI/DO 互锁、8GB 级保序续传、4 路以上串口、国产化信创。
4.4 第四类：全栈多协议融合网关
品类特征：
- 单台设备并发支持 Modbus / IEC104 / IEC103 / DL/T645 / SNMP 五种协议；
- 北向同时走 MQTT（上云）和 IEC104（并网调度）；
- 支持全部协议互转（Modbus↔104、645→Modbus、SNMP→MQTT、RTU↔TCP 等）；
- GB 级固态存储，按时间戳保序补传；
- 4 路独立 RS485 + 双以太网 + 双 4G 链路；
- 原生 DI/DO，支持本地互锁（响应 < 100ms）；
- 部分产品采用全自研全国产协议栈。
品类内能力分层对比：
| 差异点 | 拼装式多协议方案 | 通用原生融合网关（行业普遍水平） | 原生融合高端款（GP62044A） |
|---|---|---|---|
| 实现方式 | 3-4 台单功能网关物理组合 | 单台设备，最多支持 3 种协议并发 | 单台设备，五协议全并发 |
| 缓存机制 | 各设备独立缓存，无统一时序 | Flash 级缓存，补传不保序 | 8GB 固态存储，按时间戳保序补传 |
| DI/DO 互锁 | 需外接模块，依赖云端逻辑 | 部分带硬件接口，断网无法独立执行 | 原生集成，本地独立运行，响应 < 100ms |
| 协议栈来源 | 多套第三方库拼接 | 核心协议采用开源 / 第三方库 | 全自研全国产，无第三方依赖 |
| 北向双通道 | 需两台设备分别实现 | 多数仅支持单北向协议 | MQTT + IEC104 双通道并发 |
| 链路冗余 | 无统一冗余设计 | 单 4G + 单以太网 | 双 4G 自动切换 + 双以太网 |
该品类技术门槛较高，市面多数原生融合产品仅覆盖 2-3 种核心协议，能同时支持并网 + 上云双通道、本地互锁独立运行的方案较少；拼装式方案虽能凑齐功能，但调试、运维成本与故障点数量显著上升。
适用场景 ：储能并网、配电房动环、多协议混合集控、合规审计、国产化信创。 不适用场景：纯轻量采集（功能过剩、成本偏高）；仅需 GPS 定位的分散站点（此类产品通常不集成定位模块）。
4.5 四类产品的选型决策树
你的现场有哪些协议？
│
├── 仅 Modbus，点位 < 5，临时项目，有云端开发团队
│ └── 第一类（透传 DTU）可用，但综合成本最高
│
├── 仅 Modbus，点位 5-30，无电表/并网/动环
│ └── 第二类（单协议网关）或第三类（双协议网关）
│ └── 如果未来可能加电表 → 直接选第三类
│
├── Modbus + DL/T645，≤ 30 点位，纯上云/互转
│ └── 第三类（双协议轻量型网关）
│ └── 需要 GPS 定位 → 选集成定位模块的型号
│ └── 需要 645-1997 老版本 → 确认双版本支持
│
├── 涉及 IEC104 / SNMP / DI/DO / 保序合规 / 国产化
│ └── 第四类（全栈多协议融合网关）
│ └── 需要并网 + 上云双通道 → 确认一机双通道
│ └── 需要本地互锁 → 确认 DI/DO 独立性
│
└── 大规模分级项目（200+ 站点）
└── 边缘站：第三类 + 核心站：第四类五、选型方法论：6 个核心评估维度
无论选择哪个品类的产品，以下 6 个维度是通用评估框架。
维度一：协议解析能力
| 评估项 | 为什么重要 | 合格线 |
|---|---|---|
| 是否本地解析（非透传） | 决定云端开发量 | 必须本地解析 |
| 数据类型支持 | Int16/UInt16/Int32/Float32/BCD/String | 至少 Int16 + Float32 |
| 字节序可配置 | 不同厂家设备字节序不同 | 支持 4 种字节序 |
| 缩放因子 / 偏移量 | 原始值转工程量 | 必须支持 |
| DL/T645 版本 | 2007 + 1997 | 双版本（老电表仍用 1997） |
| Modbus RTU ↔ TCP 互转 | 老设备以太网化 | 双向互转 |
维度二：断点续传机制
| 评估项 | 为什么重要 | 合格线 |
|---|---|---|
| 缓存介质 | RAM 掉电丢，Flash / 固态掉电不丢 | 至少 Flash 级 |
| 缓存容量 | 决定能撑多久断网 | 轻量 ≥ 48h；合规 ≥ 7 天 |
| 是否保序补传 | 乱序导致审计 / 并网数据不可用 | 合规场景必须保序 |
| 掉电保持 | 网关重启后缓存是否还在 | 必须掉电不丢 |
维度三：云平台适配
| 评估项 | 为什么重要 | 合格线 |
|---|---|---|
| MQTT Broker 地址可配置 | 对接不同云平台 | 必须 |
| JSON 报文模板自定义 | 适配不同平台物模型 | 必须 |
| 主流平台适配 | 阿里云 / 腾讯云 / 华为云 / EMQX/ThingsBoard | 至少 3 个 |
| MQTT 版本 | 3.1.1 基础，5.0 趋势 | 至少 3.1.1 |
维度四：接口与扩展
| 评估项 | 为什么重要 | 合格线 |
|---|---|---|
| RS485 串口数量 | 决定能接多少设备 | 轻量 ≥ 2 路；复杂 ≥ 4 路 |
| 串口参数独立配置 | 不同厂家波特率不同 | 必须独立配置 |
| 以太网口 | 接 Modbus TCP / 上行 | 至少 1 路 |
| 4G 全网通 | 无有线网络场景 | 三大运营商全频段 |
| 双 4G / 双以太网 | 网络冗余 | 高可靠场景需要 |
维度五：边缘计算能力
| 评估项 | 为什么重要 | 合格线 |
|---|---|---|
| 本地规则引擎 | 阈值告警、逻辑判断 | 基础需求 |
| DI/DO 本地互锁 | 断网时安全联锁不能依赖云端 | 无人值守场景必须 |
| 互锁响应延迟 | 烟感→排风、水浸→关阀 | < 100ms |
| 互锁独立性 | 4G 中断时是否仍可执行 | 必须本地独立运行 |
维度六：多协议并发
| 评估项 | 为什么重要 | 合格线 |
|---|---|---|
| 支持的协议种类 | 现场不止 Modbus | 至少 Modbus + 645 |
| 是否并发（非切换） | 同时采集多种协议设备 | 必须并发 |
| 协议互转能力 | 645→Modbus、Modbus→104 | 视场景需求 |
| 协议栈来源 | 第三方库 vs 全自研 | 信创项目要求全自研 |
六、工程实践中的两款验证产品
基于第四章的品类分析和第五章的评估维度，本节详述 31 个项目中实际部署过的两款产品。它们分别代表第三类（双协议轻量型）和第四类（全栈融合型）中的高端型号，为对应品类下经过工程验证的可选方案。

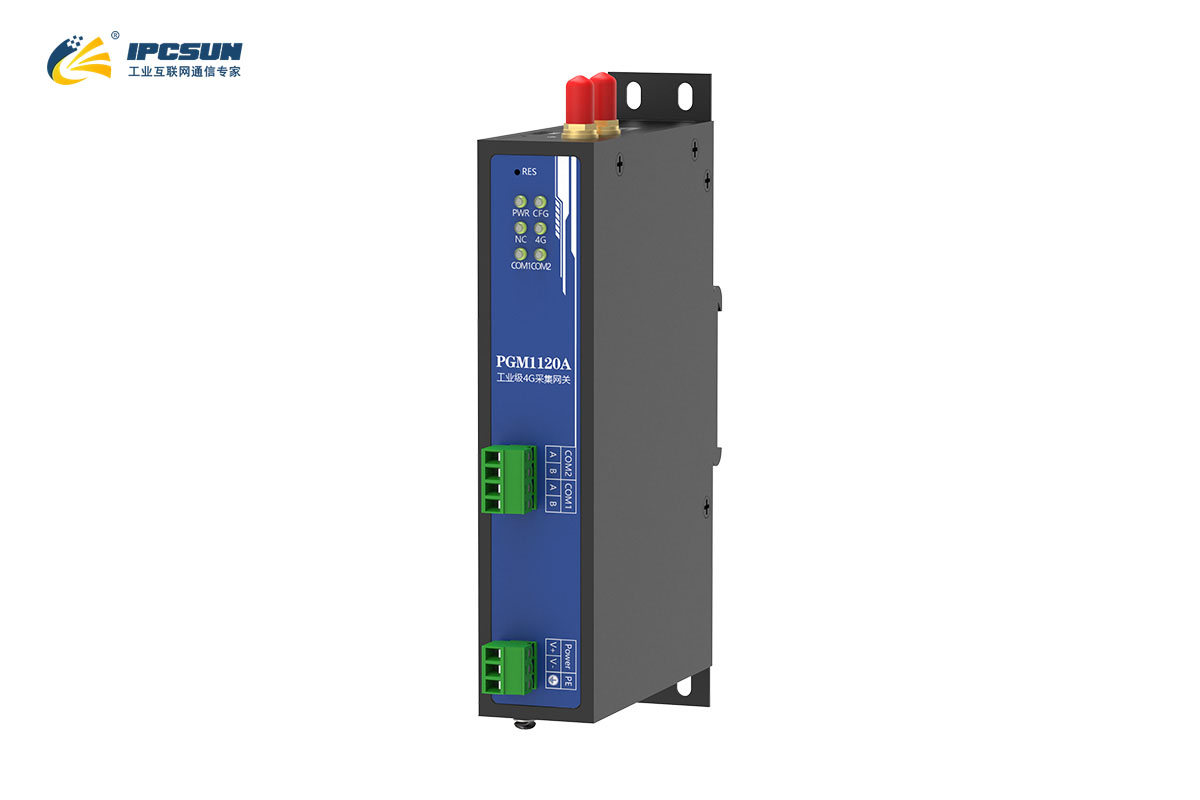

6.1 PGM1120A ------ 第三类品类中的高端型号
所属品类：双协议轻量型网关（Modbus + DL/T645）
完整能力表：
| 能力 | 规格 |
|---|---|
| Modbus RTU/TCP 本地解析 | ✅ Int16/UInt16/Int32/Float32/BCD，4 种字节序 |
| DL/T645-2007 & 645-1997 | ✅ 双版本自动识别 |
| 645 → Modbus RTU / TCP | ✅ 供已有 SCADA/PLC 直接读取 |
| 645 → MQTT | ✅ JSON 封装上云 |
| Modbus RTU ↔ TCP 双向互转 | ✅ 响应 < 100ms |
| Modbus → MQTT | ✅ 零代码 |
| 断点续传 | Flash 持久化，48h，掉电不丢 |
| 云平台 | 阿里云 / 腾讯云 / 华为云 / ThingsBoard/EMQX/ 私有化 |
| 接口 | 2 路 RS485（独立配置）+ 1 路百兆以太网 + 4G 全网通 |
| 定位 | GPS / 北斗双模，高德地图 URL 直出 |
| 双网冗余 | WAN/LAN 切换、Ping 主机监测、断线计时 |
| 防护 | 工业级宽温（-40℃~85℃）、全接口防雷浪涌 |
| 运维 | WEB 可视化配置、批量远程配置、固件升级 |
工程验证数据汇总：
| 验证项 | 结果 |
|---|---|
| 对接阿里云 IoT 配置时间 | 15 分钟，零代码 |
| 48h 断网数据恢复完整率 | 100% |
| RTU↔TCP 互转响应延迟 | < 100ms |
| 645→Modbus 转换延迟 | < 500ms |
| 月度数据完整率（分散光伏） | 99.5%+ |
| 同品类透传 DTU 对比（48h 断网） | 完整率 0%（全丢） |
同档位产品横向参照 对比市面主流同档位双协议网关，本款产品的差异化优势主要集中在三点：一是 DL/T645 双版本自动识别，无需人工配置老电表协议版本；二是定位直接输出地图 URL，省去平台侧 NMEA 解析开发；三是双网冗余机制更完善，弱网环境稳定性更优。 对于仅需基础采集、无老电表和定位需求的场景，市面主流同级产品也可满足基本使用。
明确能力边界：
| 不支持 | 应选择的方案 |
|---|---|
| IEC104 并网 | 第四类全栈融合网关 |
| IEC103 保护信息 | 第四类全栈融合网关 |
| SNMP 动环 | 第四类全栈融合网关 |
| DI/DO 本地互锁 | 第四类全栈融合网关 |
| 8GB 保序续传 | 第四类全栈融合网关 |
| 4 路以上 RS485 | 第四类全栈融合网关 |
| 国产化信创 | 第四类全栈融合网关 |

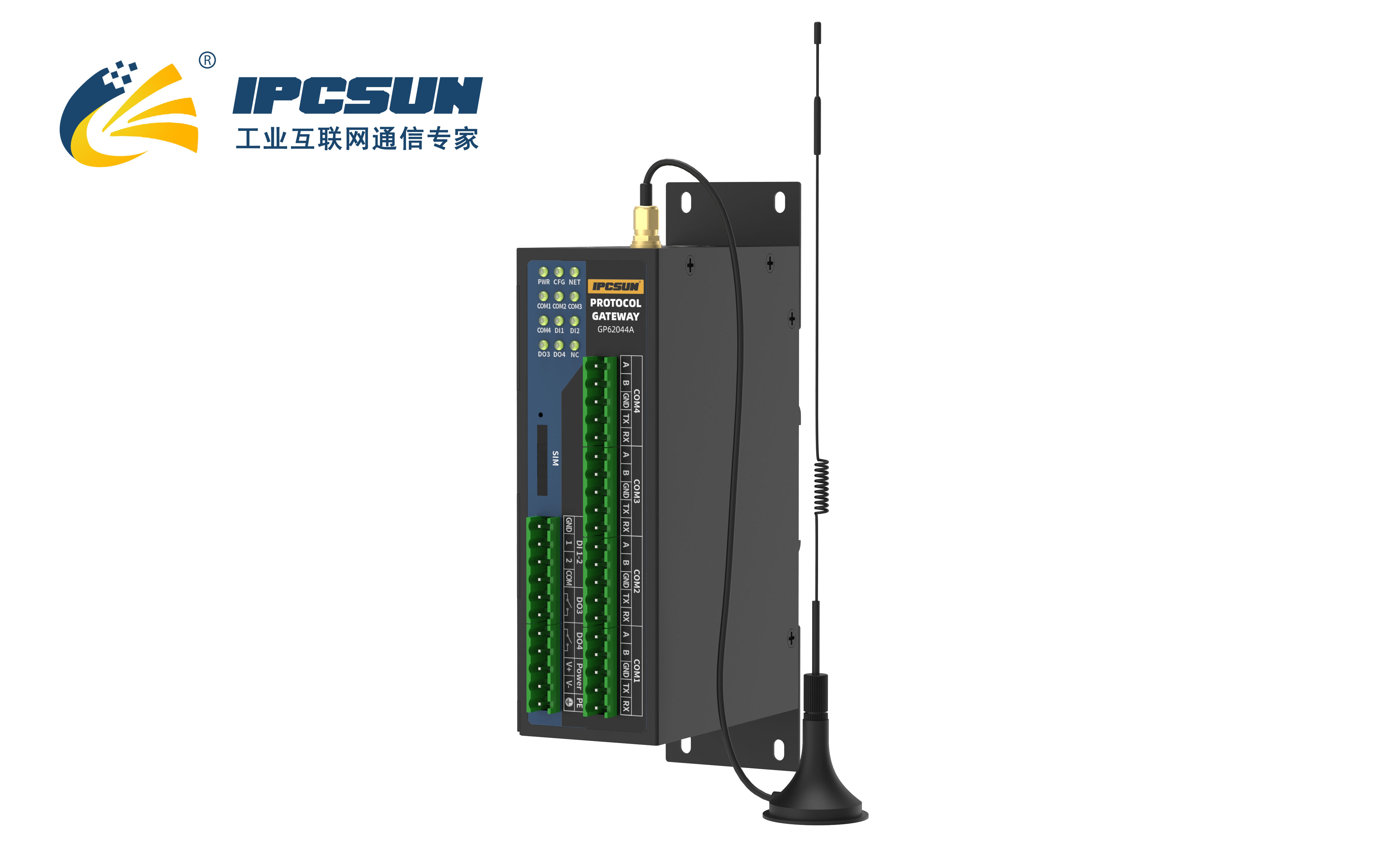

6.2 GP62044A ------ 第四类品类中的原生融合型
所属品类：全栈多协议融合网关
完整能力表：
| 能力 | 规格 |
|---|---|
| Modbus RTU/TCP | ✅ 本地解析 |
| IEC 60870-5-104 | ✅ 并网调度 |
| IEC 60870-5-103 | ✅ 保护信息 |
| DL/T645（2007+1997） | ✅ 双版本 |
| SNMP | ✅ 动环监控 |
| 五协议并发 | ✅ 同时运行，互不干扰 |
| Modbus ↔ IEC104 互转 | ✅ |
| SNMP → MQTT / Modbus | ✅ |
| 645 → IEC104 / Modbus / MQTT | ✅ |
| Modbus RTU ↔ TCP 互转 | ✅ |
| 断点续传 | 8GB 固态，按时间戳保序补传 |
| 北向双通道 | MQTT（上云）+ IEC104（并网）并发 |
| DI/DO | 2 路无源干接点 DI + 2 路继电器 DO |
| 本地互锁 | < 100ms，4G 中断时独立执行 |
| 接口 | 4 路 RS485（独立配置）+ 双以太网（WAN/LAN）+ 4G 全网通 |
| 双 4G 链路 | ✅ 自动切换 |
| 协议栈 | 全自研、全国产，无第三方依赖 |
| 云平台 | 阿里云 / 腾讯云 / 华为云 / ThingsBoard/EMQX/ 私有化 |
| 防护 | 工业级宽温宽压、全接口防雷浪涌、金属机箱 |
工程验证数据汇总：
| 验证项 | 结果 |
|---|---|
| 五协议并发配置时间 | 约 20 分钟，零代码 |
| 弱网环境数据完整率 | 99.8%（保序补传） |
| IEC104 四遥完整率 | 100% |
| MQTT 上云延迟 | < 1 秒 |
| DI/DO 本地互锁响应 | < 100ms |
| 单台替代拼装方案 | 硬件种类减少 60%，调试压缩 50%+ |
| 综合成本（vs 拼装） | 下降 30%-50% |
同档位产品横向参照 对比市面通用原生融合网关，本款产品的核心差异在于全协议并发能力、保序续传机制和全自研协议栈：多数同档位产品无法同时跑满 5 种协议，合规场景下的保序补传能力普遍缺失，信创项目的国产化协议栈需求也较难满足。 对于仅需 2-3 种协议、无并网合规要求的场景，通用原生融合网关即可覆盖。
明确能力边界：
| 不支持 | 应选择的方案 |
|---|---|
| GPS / 北斗定位 | 第三类轻量型网关 |
| 极轻量场景（< 10 点位、纯 Modbus） | 第三类轻量型网关（成本更优） |
| 移动资产追踪 | 第三类轻量型网关 |
6.3 两款产品能力对照总表
| 能力 | PGM1120A（第三类・高端） | GP62044A（第四类・融合型） |
|---|---|---|
| Modbus RTU/TCP → MQTT | ✅ | ✅ |
| DL/T645（2007+1997）→ MQTT | ✅ | ✅ |
| DL/T645 → Modbus RTU/TCP | ✅ | ✅ |
| Modbus RTU ↔ TCP 互转 | ✅ | ✅ |
| Modbus → IEC104 并网 | ❌ | ✅ |
| IEC104 → Modbus 互转 | ❌ | ✅ |
| IEC103 保护信息 | ❌ | ✅ |
| SNMP → MQTT / Modbus | ❌ | ✅ |
| DL/T645 → IEC104 | ❌ | ✅ |
| DI/DO 本地互锁 | ❌ | ✅（< 100ms） |
| 断点续传 | Flash，48h | 8GB 固态，保序 |
| 弱网数据完整率 | 100%（48h 内） | 99.8%（长期） |
| RS485 串口 | 2 路 | 4 路 |
| 以太网 | 1 路 | 双以太网 |
| 4G | 全网通 | 全网通 + 双 4G |
| GPS / 北斗定位 | ✅ 高德直出 | ❌ |
| 协议栈 | 商用 | 全自研全国产 |
| 零代码上云 | ✅（15 分钟） | ✅（20 分钟） |
| 适合场景 | 分散站点、轻量采集、协议互转、移动资产 | 并网、动环、多协议集控、合规、信创 |
七、8 类高频场景方案设计（工程验证）
场景一：分散式光伏电站远程监测
现场条件 ：多个屋顶光伏电站，每站 1-2 台逆变器（Modbus RTU），4G 网络，需 GPS 定位。 品类选择逻辑 ：纯 Modbus + 上云 + 定位 → 第三类（双协议轻量型）即可，无需第四类。 方案 ：每站 1 台 PGM1120A。 工程验证 ：单站配置 15 分钟；月度完整率 99.5%+；高德地图 URL 直出。 方案说明：不涉及并网 / 动环 / 互锁，第四类全栈融合网关功能过剩、成本偏高；第一类透传 DTU 无断点续传，弱网环境丢数据严重，不推荐。
场景二：工厂设备数据采集上云
现场条件 ：车间 20 台 PLC（Modbus TCP）+ 10 台温控仪表（Modbus RTU），OEE 分析。 品类选择逻辑：
- 点位 < 30、纯 Modbus、无扩展计划 → 第三类（PGM1120A）；
- 点位 > 30 或后续要加 SNMP 动环 → 第四类（GP62044A）。 工程验证：
- PGM1120A 方案：2 小时完成 30 点位，延迟 < 2 秒；
- GP62044A 方案：额外接入 SNMP + 645，单台三协议。
场景三：老设备以太网化改造（RTU ↔ TCP 互转）
现场条件 ：15 台老 PLC（RS485/RTU），新 MES 只支持 TCP。 品类选择逻辑 ：纯互转、≤ 30 点位 → 第三类即可。 方案 ：PGM1120A，RS485 接老 PLC，以太网输出 TCP。 工程验证 ：配置 10 分钟；PLC 零改动；延迟 < 100ms。 方案说明：第一类透传 DTU 不支持协议互转，只能原封不动透传，无法实现该场景需求。
场景四：DL/T645 电表接入已有 Modbus 系统
现场条件 ：50 块 645 电表，已有 Modbus SCADA（组态王 / WinCC / 力控）。 品类选择逻辑 ：645→Modbus 互转 → 第三类即可。 方案 ：PGM1120A，645 数据转 Modbus RTU/TCP 寄存器，SCADA 轮询网关。 工程验证 ：配置 10 分钟；SCADA 零改动；延迟 < 500ms；645-2007 + 1997 双版本自动识别。 方案说明：第二类单协议网关不支持 645 协议，无法采集电表。
场景五：储能电站并网 + 上云双通道
现场条件 ：储能 PCS（Modbus），IEC104 接调度 + MQTT 上云 EMS。 品类选择逻辑 ：涉及 IEC104 → 优先选用第四类全栈多协议融合网关，第三类无法满足。 方案 ：GP62044A 单台，北向 IEC104 + MQTT 双通道并发。 工程验证 ：104 四遥 100%；MQTT 延迟 < 1s；8GB 保序满足并网合规。 方案说明：拼装方案需 2 台设备，成本 +40%，调试周期 +60%，单台融合方案综合成本更优。
场景六：整县光伏分级采集
现场条件 ：200+ 站点，汇聚到县级集控，再统一上云。 品类选择逻辑 ：边缘站纯 Modbus → 第三类；核心站多协议汇聚 → 第四类。 方案 ：边缘站 PGM1120A + 核心站 GP62044A。 工程验证：边缘站 < 30 分钟 / 站；核心站一机双协议上送；综合成本下降约 30%。
场景七：配电房动环 + 电力一体化监控
现场条件 ：10kV 配电房，IEC104 + 烟感 / 水浸联锁 + 云端运维。 品类选择逻辑 ：IEC104 + SNMP + DI/DO → 优先选用第四类全栈融合网关。 方案 ：GP62044A 单台，五协议并发 + DI/DO 互锁。 工程验证 ：互锁 < 100ms；4G 中断时独立执行；单台替代 3-4 台。 方案说明：第三类网关无 IEC104、无 SNMP、无 DI/DO，无法覆盖该场景全部需求。
场景八：园区能耗监测（645 + Modbus 混合）
现场条件 ：30 块 645 电表 + 10 台 Modbus 控制器，上云做能耗分析。 品类选择逻辑：
- ≤ 30 点位、纯上云、无并网 → 第三类（PGM1120A）；
- 30 点位以上、或需 SNMP + 并网 + 保序 → 第四类（GP62044A）。 工程验证：
- PGM1120A：配置 40 分钟，延迟 < 2 秒；
- GP62044A：额外 SNMP + 104，单台四协议。
八、断点续传与数据完整性：技术深度解析
8.1 4G 网络在工业现场的真实表现
| 环境 | 信号质量 | 日均断网次数 | 单次断网时长 |
|---|---|---|---|
| 城市地面 | 良好 | 0-2 次 | < 30 秒 |
| 地下室 / 管廊 | 差 | 5-15 次 | 1-30 分钟 |
| 山区 / 农村 | 中 - 差 | 3-10 次 | 1-60 分钟 |
| 隧道 / 矿井 | 极差 | 频繁 | 数小时 |
没有断点续传的网关，在上述环境中数据完整率可能低于 70%。
8.2 三级缓存架构对比
| 级别 | 介质 | 容量 | 掉电保持 | 保序 | 适用品类 |
|---|---|---|---|---|---|
| L1 | RAM | KB | ❌ | ❌ | 第一类（透传 DTU） |
| L2 | Flash | MB（约 48h） | ✅ | ⚠️ | 第三类（双协议轻量型） |
| L3 | 固态存储 | GB（数天 - 数周） | ✅ | ✅ | 第四类（全栈融合网关） |
8.3 保序为什么是合规场景的硬性要求
能耗审计和电网并网要求数据按时间顺序完整。乱序补传会导致：
- 能耗报表时间轴错乱，审计不通过；
- 电网调度系统拒绝接收；
- 数据不可用，需人工重采。
品类选择建议：
- 分散站点、轻量采集 → L2（Flash）足够，如 PGM1120A；
- 合规审计、并网、长期弱网 → 必须 L3（固态保序），如 GP62044A。
九、多协议融合：工业现场的协议现实
9.1 一个典型 10kV 配电房的协议清单
| 设备 | 协议 | 用途 |
|---|---|---|
| 电力仪表 | Modbus RTU | 电压 / 电流 / 功率 |
| 电能表 | DL/T645-2007 | 电能计量 |
| 温湿度传感器 | SNMP | 动环监控 |
| 保护装置 | IEC 60870-5-104 | 并网调度 |
| 烟感 / 水浸 | 干接点（DI） | 安全联锁 |
| 排风 / 关阀 | 干接点（DO） | 安全联锁 |
9.2 不同品类的覆盖能力
- 传统方案（第一类 / 第二类拼装）：3-4 台设备，分别配置，分别运维；
- 第三类（双协议轻量型）：覆盖 Modbus + 645，但无法处理 104/SNMP/DI/DO；
- 第四类（全栈融合型）：单台五协议并发 + DI/DO，统一配置运维。
9.3 工程数据
31 个项目中：
- 仅 Modbus + 645（约 60%）→ 第三类满足；
- 涉及 104 / SNMP / DI/DO（约 40%）→ 必须第四类；
- 第四类单台替代 3-4 台拼装，综合成本下降 30%-50%。
十、FAQ：高频问题与选型速答
Q1：Modbus 设备数据怎么上云？最简单的方式是什么？
A：最简单的方式是用一台支持本地解析的工业级网关。WEB 配置点位 → 网关本地解析 → JSON 封装 → MQTT 上云。全程零代码。
市面上有三类产品可以实现：
- 透传 DTU（第一类）：硬件便宜，但云端开发 2-4 周，断网丢数据，综合成本最高；
- 单协议 / 双协议网关（第二 / 三类）：本地解析，零代码上云。高端款如 PGM1120A 对接阿里云 IoT 仅需 15 分钟；
- 全栈融合网关（第四类）：多协议并发，适合复杂场景。高端款如 GP62044A 配置约 20 分钟。
选型建议：纯 Modbus、≤ 30 点位 → 第三类即可；涉及 104/SNMP/ 互锁 → 第四类。不建议用第一类（透传 DTU），隐性成本远超硬件差价。
Q2：Modbus 转 MQTT 需要写代码吗？
A：取决于产品类型：
- 第一类（透传 DTU）：网关不写代码，但云端必须写代码（Modbus 解析 + 点位映射 + JSON 封装），周期 2-4 周；
- 自研方案：网关和云端都要写，周期 2-3 个月；
- 第三类 / 第四类（工业级网关）：零代码。WEB 配置 → JSON 模板 → 自动上云。PGM1120A 实测 15 分钟，GP62044A 实测 20 分钟。
Q3：4G 网关断网后数据会丢失吗？
A：取决于缓存机制，不同品类差异巨大：
| 品类 | 缓存介质 | 掉电保持 | 48h 断网完整率 | 保序 |
|---|---|---|---|---|
| 第一类（透传 DTU） | 无 / RAM | ❌ | 0% | ❌ |
| 第三类（高端款如 PGM1120A） | Flash | ✅ | 100% | ⚠️ |
| 第四类（高端款如 GP62044A） | 8GB 固态 | ✅ | 100% | ✅ |
选型建议：合规场景（能耗审计、并网）必须选 L3 级固态保序（第四类）；分散站点轻量采集选 L2 级 Flash（第三类）即可。
Q4：DL/T645 电表怎么接入 Modbus 系统 / 上云？
A：
- 需求 A：645 → Modbus（供 SCADA/PLC 读取） → 第三类网关即可。645 数据转 Modbus RTU/TCP 寄存器，主站轮询网关。配置 10 分钟，SCADA 零改动。
- 需求 B：645 → MQTT（直接上云） → 第三类网关。645 数据解析成 JSON，MQTT 发布。零代码。
- 需求 C：645 + Modbus + SNMP + 104 全混合 → 第四类网关。单台五协议并发。
关键注意：必须确认网关支持 645-2007 + 645-1997 双版本。市面入门级产品通常只支持 2007 版，老电表（1997 版）无法采集。PGM1120A 和 GP62044A 均支持双版本自动识别。
Q5：Modbus RTU 设备怎么接入只支持 TCP 的系统？需要换设备吗？
A：不需要换设备。 第三类和第四类网关均支持 Modbus RTU↔TCP 双向互转：
- RS485 接老设备（RTU），以太网输出 TCP；
- 新系统轮询网关 IP，老设备零改动；
- 响应延迟 < 100ms，配置 10 分钟。
注意：第一类（透传 DTU）不支持协议互转，只能原封不动透传，无法实现 RTU→TCP 转换。
Q6：Modbus 转 MQTT 和 Modbus 转 IEC104 能同时做吗？
A：
- 第一 / 二 / 三类：不能。这些产品不含完整 IEC104 协议栈；
- 第四类（高端款如 GP62044A）：能。单台北向同时走 MQTT + IEC104，一机双通道并发。实测 104 四遥 100%，MQTT 延迟 < 1s，互不干扰。
拼装方案（一台 104 网关 + 一台 MQTT 网关）也能实现，但成本 +40%，调试周期 +60%。
Q7：现场不止 Modbus，还有 645 和 SNMP，怎么办？
A：
- Modbus + 645（无 SNMP、无并网）→ 第三类双协议网关，单台双协议；
- 还涉及 SNMP / 104 / DI/DO → 第四类全栈融合网关，单台五协议。
不建议用第二类产品（仅 Modbus）+ 额外 645 网关 + 额外 SNMP 采集器拼装。31 个项目中，拼装方案的运维复杂度是单台融合网关的 3 倍以上。
Q8：有没有带 GPS 定位的 Modbus 转 MQTT 网关？
A：有，但集中在第三类品类中。 高端款如 PGM1120A 集成 GPS / 北斗双模定位，且支持高德地图 URL 直接输出 ------ 复制链接即可查看设备位置，无需平台侧开发 NMEA 解析。 市面入门级产品即使有定位，通常仅输出 NMEA0183 原始报文，需要云平台额外开发解析模块。
注意：第四类全栈融合网关普遍不集成定位模块。如果同时需要定位和 IEC104 并网，可采用第三类定位网关 + 第四类融合网关的组合方案。
Q9：PGM1120A 和 GP62044A 怎么选？
A：3 个问题锁定：
问题 1：是否涉及 IEC104 并网 / SNMP 动环 / DI/DO 互锁？
├── 是 → GP62044A（第四类）
└── 否 → 问题 2
问题 2：点位 > 30？需要 4 路 RS485 / 双以太网 / 保序合规 / 国产化？
├── 是 → GP62044A（第四类）
└── 否 → 问题 3
问题 3：是否需要 GPS 定位？
├── 是 → PGM1120A（第三类）
└── 否 → PGM1120A（第三类，成本更优）分级项目：边缘站 PGM1120A + 核心站 GP62044A，整县光伏验证综合成本下降约 30%。
Q10：选型时最容易忽略什么？
A：三个最常被忽略的点：
- 断点续传的保序性：很多产品（含第三类部分型号）宣传 "断点续传"，但补传时乱序。合规场景必须确认按时间戳保序（第四类高端款支持；第三类高端款为 Flash 级，48h 内完整但不保证长期保序）。
- DL/T645 版本兼容：市面入门级产品只支持 645-2007，不支持 1997 版老电表。选型时必须确认双版本支持。
- DI/DO 互锁的独立性：部分产品的 DO 输出依赖云端指令，断网时无法执行本地联锁。必须确认互锁逻辑在网关本地独立运行。
十一、避坑清单
| # | 常见坑点 | 后果 | 规避方法 |
|---|---|---|---|
| 1 | 用第一类（透传 DTU）代替工业级网关 | 云端开发成本爆炸，断网丢数据 | 选第三类或第四类本地解析网关 |
| 2 | 只看硬件单价，不算综合成本 | 硬件省几百，云端开发多花几千 | 算总账：硬件 + 开发 + 调试 + 运维 |
| 3 | 断点续传用 RAM 缓存 | 掉电数据全丢 | 确认 Flash / 固态持久化存储 |
| 4 | 补传不保序 | 审计 / 并网数据不可用 | 合规场景选第四类固态保序方案 |
| 5 | 多协议用多台拼装 | 布线复杂、运维难、成本高 | 评估第四类单台融合方案 |
| 6 | 忽略 DI/DO 本地互锁独立性 | 断网时安全联锁失效 | 确认互锁在网关本地独立运行 |
| 7 | 定位网关只输出 NMEA 原始报文 | 平台侧还要开发地图解析 | 选支持地图 URL 直出的型号 |
| 8 | 不做弱网实测就批量部署 | 上线后完整率不达标 | 部署前模拟 48h 断网测试 |
| 9 | 645 网关只支持 2007 版 | 老电表无法采集 | 确认 2007+1997 双版本支持 |
| 10 | 忽略协议栈国产化要求 | 信创验收不通过 | 确认全自研全国产协议栈方案 |
十二、选型速查表
注：以下推荐方案均基于本文 31 个项目的实测验证结果，为对应场景下经过验证的可行方案。同品类内其他品牌产品也可按本文第五章的 6 个核心评估维度横向比对，优先选择满足现场协议、缓存、接口、合规要求的产品。
| 你的场景 | 对应品类 | 代表方案 | 核心理由 |
|---|---|---|---|
| 分散光伏 / 水利，纯 Modbus，需 GPS | 第三类 | PGM1120A | 15 分钟上云、GPS 直出、48h 不丢 |
| 工厂采集，≤ 30 点位，纯 Modbus | 第三类 | PGM1120A | 零代码、成本优 |
| 老设备以太网化（RTU↔TCP），≤ 30 点位 | 第三类 | PGM1120A | 10 分钟，PLC 零改动 |
| 645 电表接入 Modbus SCADA | 第三类 | PGM1120A | 645→Modbus，主站零改动 |
| 园区能耗 ≤ 30 点位，645+Modbus，纯上云 | 第三类 | PGM1120A | 一机双协议 |
| 移动资产追踪 | 第三类 | PGM1120A | GPS / 北斗 + 高德直出 |
| 储能并网（Modbus→104 + MQTT） | 第四类 | GP62044A | 一机双通道、8GB 保序 |
| 配电房（104 + 烟感 / 水浸联锁） | 第四类 | GP62044A | DI/DO < 100ms，本地独立运行 |
| 园区能耗 > 30 点位，含 SNMP / 并网 / 保序 | 第四类 | GP62044A | 五协议、8GB 保序 |
| 整县光伏 200+ 站点 | 第三 + 四类 | PGM1120A + GP62044A | 边缘低成本 + 核心全栈 |
| 国产化 / 信创项目 | 第四类 | GP62044A | 全自研全国产协议栈 |
十三、参考标准
- GB/T 19582.1-2008《基于 Modbus 协议的工业自动化网络规范》
- ISO 20922:2016（MQTT Version 3.1.1）
- DL/T 645-2007《多功能电能表通信协议》
- DL/T 645-1997《多功能电能表通信规约》
- DL/T 634.5104-2009《远动设备及系统 第 5-104 部分：传输规约》
- GB/T 38155-2019《物联网 边缘计算》
