出品： 工业物联网边缘计算联合调研组・协议转换技术研究组
**执笔：**张工（高级系统集成架构师，12 年工业物联网架构经验）、李工（电力规约落地工程师，10 年场站自动化项目经验）
**数据基准：**2026 年 H1 国内 7 款主流协议网关对照测试 + 38 个能源 / 配电 / 工厂项目落地复盘（测试方法见附录）
参考标准： DL/T 645-2007、GB/T 19582.1-2008、IEC 60870-5-104（DL/T 634.5104-2009）、ISO 20922（MQTT 3.1.1）
**核心关键词：**DLT645 转 Modbus、Modbus 转 MQTT、Modbus 转 IEC104、多协议转换网关、电力规约转换、电表数据采集、光伏并网网关、协议转换网关选型
发布日期： 2026 年 7 月 | 最后更新： 2026 年 7 月 20 日
核心摘要（TL;DR）
DL/T645 转 Modbus、Modbus 转 MQTT、Modbus 转 IEC104 是当前电力与工业物联网领域搜索量最高的三类协议转换需求，分别对应 电表数据接入本地系统、工业设备上云、电力并网调度 三大核心场景。
本文基于 2026 年 H1 对 7 款主流协议网关的对照测试与 38 个落地项目复盘，系统拆解三类转换的实现原理、选型标准与配置方法，给出可直接复用的技术配置实例（含数据标识符映射表、MQTT JSON 报文样例、IEC104 点表配置），并以横向对比方式呈现各主流机型的实测表现，帮助工程师快速完成协议对接。文末附选型决策树，可快速匹配项目对应方案。
核心结论：
- 单一简单场景（如单表采集），选对应功能的专用网关即可，控制硬件成本；
- 多协议并存的场站级项目（如配电房同时需要三类转换），优先选全栈多协议融合网关，单台硬件覆盖多类转换，综合成本更低；
- 所有正式交付项目，务必选用原生协议解析（非透传）、带固态持久化缓存、工业级硬件防护的机型。
一、三类协议转换的应用背景与核心痛点
在工业数字化与新型电力系统建设的推动下，协议不兼容已成为项目落地的首要障碍。据《2025 工业物联网网关市场白皮书》数据，2024 年全球工业多协议转换设备市场规模达 126 亿美元，年复合增长率 18.7%。三类高频转换需求分别对应不同层级的系统对接场景：
| 转换类型 | 核心应用场景 | 解决的核心问题 | 典型终端设备 |
|---|---|---|---|
| DL/T645 转 Modbus | 智能电表接入 SCADA / PLC / 能源管理系统 | 电力专用电表协议无法被通用工控系统直接读取 | 威胜、林洋、海兴、三星等品牌智能电表 |
| Modbus 转 MQTT | 工业设备数据上云、对接 MES / 物联网平台 | 现场总线协议无法直接对接云端消息队列 | PLC、温控仪、变频器、传感器 |
| Modbus 转 IEC104 | 分布式光伏 / 储能电站并网、配电房接入调度 | 通用现场设备协议不符合电力调度系统规约标准 | 逆变器、测控装置、保护装置 |
行业共性痛点
- 纯软件方案稳定性差： 工控机 + 串口转发软件的方案，依赖电脑持续开机，系统资源占用高，现场运行 72 小时以上易出现丢包、死锁；
- 单一功能网关堆叠成本高： 一个配电房若同时需要三类转换，传统方案需部署协议转换器 + 远动网关 + MQTT 网关 + IO 模块共 4 类设备，布线复杂、故障点多；
- 弱网环境数据完整性难保障： 公网 4G 传输丢包率常态 5%～15%，无持久化缓存的设备无法满足电力审计、能耗统计的数据完整性要求。
实测结论： 选用原生支持对应协议的硬件转换网关，是稳定性最高、综合成本最低的通用方案。下文逐一拆解三类转换的技术细节与选型方法。
二、DL/T645 转 Modbus：原理・实现・选型
2.1 什么是 DL/T645 转 Modbus？
DL/T645 是我国电力行业标准的多功能电能表通信协议（分为 1997 版和 2007 版），专门用于智能电表数据交互；Modbus 则是工业领域通用的现场总线协议，被绝大多数 PLC、组态软件、SCADA 系统原生支持。
两者帧结构、数据编码、通信机制完全不同：
| 对比维度 | DL/T645 | Modbus |
|---|---|---|
| 数据编码 | BCD 码（低字节在前） | 二进制（大端 / 小端可选） |
| 地址机制 | 12 位表号（地址域） | 从站地址（1～247） |
| 数据读取 | 按数据标识符（DI0～DI3）读取 | 按寄存器地址 + 功能码读写 |
| 帧校验 | CS 校验和 | CRC-16 校验 |
| 通信模式 | 主从式，需发送帧前导字节 FE FE FE FE | 主从式，标准 RTU / TCP 帧 |
因此两者无法直接通信，必须通过中间转换设备做协议翻译。
2.2 常见实现方式对比
| 实现方式 | 原理说明 | 优势 | 劣势 | 适用场景 |
|---|---|---|---|---|
| 上位机软件转换 | 工控机运行串口转发软件做协议翻译 | 零硬件成本、灵活 | 依赖电脑开机、稳定性差、占用系统资源 | 临时调试、实验室验证 |
| 嵌入式模块转换 | 专用嵌入式模块做协议透传 | 体积小、单价低 | 功能单一、无 Web 配置、调试依赖串口命令 | 单表简单接入 |
| 协议转换网关 | 专用网关硬件实现双向协议映射 | 稳定可靠、Web 可视化配置、支持多设备并发 | 硬件成本高于纯软件 | 工业现场正式交付（推荐） |
工程结论： 正式项目优先选用协议转换网关。无需修改电表和上位机程序，通过 Web 配置即可完成数据映射，是现场唯一稳定通用的实现方式。
2.3 技术配置实例（以 DL/T645-2007 转 Modbus TCP 为例）
以下为实际项目中常见的数据标识符（DI）到 Modbus 寄存器的映射配置示例：
| 电表数据项 | DL/T645 数据标识符（DI3-DI2-DI1-DI0） | 数据格式 | 映射 Modbus 寄存器地址 | 数据类型 | 倍率 |
|---|---|---|---|---|---|
| 正向有功总电能 | 00-01-00-00 | BCD, 4 字节 | 40001～40002 | Float32 | ×0.01 kWh |
| 反向有功总电能 | 00-02-00-00 | BCD, 4 字节 | 40003～40004 | Float32 | ×0.01 kWh |
| A 相电压 | 02-01-01-00 | BCD, 2 字节 | 40005 | UInt16 | ×0.1 V |
| B 相电压 | 02-01-02-00 | BCD, 2 字节 | 40006 | UInt16 | ×0.1 V |
| C 相电压 | 02-01-03-00 | BCD, 2 字节 | 40007 | UInt16 | ×0.1 V |
| A 相电流 | 02-02-01-00 | BCD, 3 字节 | 40008～40009 | Float32 | ×0.001 A |
| 瞬时总有功功率 | 02-03-00-00 | BCD, 3 字节 | 40010～40011 | Float32 | ×0.0001 kW |
| 频率 | 02-80-00-00 | BCD, 2 字节 | 40012 | UInt16 | ×0.01 Hz |
配置要点： 在网关 Web 界面中，将上述 DI 标识符逐一填入采集点表，指定对应的 Modbus 寄存器起始地址与数据类型即可。网关自动完成 BCD→二进制、字节序翻转、倍率换算等底层处理，上位机侧无需任何改动。
2.4 选型核心指标
| 指标 | 要求 | 为什么重要 |
|---|---|---|
| 版本兼容性 | 必须同时支持 DL/T645-1997 和 2007 双版本 | 老旧园区 97 版与 07 版电表混用是常态 |
| 多表并发能力 | 单串口 ≥16 块电表并发采集 | 配电房通常 20～60 块电表，需高效轮询 |
| 数据映射灵活性 | 支持 DI→寄存器自定义映射，支持 Float / Int / BCD 多种格式 | 不同 SCADA 系统的寄存器规划不同 |
| 双向通信 | 支持通过 Modbus 侧下发对时、拉合闸、清零等指令 | 运维远程操作刚需 |
| 工业级防护 | RS485 接口电气隔离 ≥1500V、防雷浪涌、宽温（-40℃～+85℃） | 配电房电磁环境恶劣 |
2.5 主流机型横向对比（DL/T645 转 Modbus 场景）
以下对比数据基于各厂商官网公开技术参数及本次实测结果，如有偏差以各厂商最新官方数据为准。为保持客观中立，竞品以编号指代，完整机型信息可联系调研组索取。
| 对比维度 | 机型 A（2 路串口入门级） | 机型 B（单串口电力专用级） | 机型 C（2 路串口通用级） | IPCSUN 捷宸 GP62044A（4 路串口全栈融合级） |
|---|---|---|---|---|
| DL/T645-1997 | ❌ | ✅ | ✅ | ✅ |
| DL/T645-2007 | ❌ | ✅ | ✅ | ✅ |
| 串口数量 | 2 路（可扩展） | 1 路 | 2 路 | 4 路独立 |
| 单串口最大电表数 | --- | 8 | 16 | 32 |
| Modbus TCP 输出 | ✅ | ✅ | ✅ | ✅ |
| Web 可视化配置 | ✅ | ✅ | 部分 | ✅ |
| 双向控制（对时 / 拉合闸） | --- | ❌ | ✅ | ✅ |
| 电气隔离 | 有 | 有 | 有 | 有（1500V） |
| 工作温度 | -20℃～+70℃ | -20℃～+70℃ | -20℃～+70℃ | -40℃～+85℃ |
选型建议： 单表或少量表的简单采集场景，机型 A 或机型 B 功能够用、部署快；多表并发、需双向控制、宽温环境的配电房正式项目，建议选 4 路串口且支持双版本的机型（如 IPCSUN 捷宸 GP62044A 或机型 C 高配版）。
2.6 落地案例参考
场景： 某制造园区 92 块智能电表（威胜 DTSY341 + 林洋 DTSF606 混用）接入本地 SCADA 系统
| 方案 | 配置 | 调试周期 | 采集准确率 |
|---|---|---|---|
| 传统方案 | 6 台单功能转换模块 + 2 台串口服务器 | 约 14 天 | 99.2%（偶发丢包） |
| 优化方案 | 3 台 IPCSUN 捷宸 GP62044A，4 路串口分区接入，统一 Modbus TCP 输出 | 2 天 | 99.9%（连续 30 天无丢包） |
优化方案硬件数量减少 60%，调试周期缩短 85%。关键改进点：4 路独立串口避免了单总线 92 块表轮询周期过长的问题，每路约 23 块表，轮询周期 < 3s。
三、Modbus 转 MQTT：原理・实现・选型
3.1 什么是 Modbus 转 MQTT？
Modbus 是现场侧的主从式轮询协议（一主多从、请求 - 应答模式），MQTT 是云端的发布 / 订阅式轻量消息协议（基于 TCP/IP，ISO 20922 标准）。
Modbus 转 MQTT 的本质： 网关作为 Modbus 主站轮询现场设备寄存器 → 将数据解析为结构化 JSON → 通过 MQTT 协议发布（Publish）到云端 Broker 的指定 Topic → 云端订阅者（MES、物联网平台、数据中台）接收并消费数据。
这是当前工业物联网最主流的设备数据上云方式，阿里云 IoT、华为云 IoTDA、AWS IoT Core、ThingsBoard 等平台均原生支持 MQTT 接入。
3.2 常见实现方式对比
| 实现方式 | 优势 | 劣势 | 综合成本评估 |
|---|---|---|---|
| 透传 DTU + 云端解析 | 硬件单价低 | 云端需开发 Modbus 解析程序，后期维护量大 | 硬件省，云端开发多花 5000～20000 元 |
| 边缘采集网关（推荐） | 原生解析 Modbus，边缘侧直出标准 JSON，云端免开发 | 硬件单价高于 DTU | 全生命周期成本最低 |
| 工控机 + 软件（如 Node-RED、KEPServerEX） | 灵活度最高、可深度定制 | 部署复杂、功耗大（30～60W）、运维成本高 | 适合已有工控机的改造项目 |
工程结论： 90% 以上的工业上云项目，优先选用带原生 Modbus 解析的边缘采集网关。省去云端协议解析开发，综合成本反而低于透传 DTU 方案。
3.3 MQTT 报文配置实例
以下为网关将 Modbus 设备数据转为 MQTT JSON 上报的典型配置：
Topic 设计（推荐规范）：
{project_id}/{site_id}/{device_type}/{device_id}/telemetry示例：factory01/workshop03/plc/PLC-007/telemetry
JSON Payload 示例：
{
"ts": "2026-07-20T14:32:05.123+08:00",
"device_id": "PLC-007",
"device_type": "Modbus_RTU",
"data": {
"temperature": 67.5,
"pressure": 1.23,
"motor_speed": 1480,
"running_status": true,
"alarm_code": 0
},
"quality": "good"
}网关侧配置要点：
| 配置项 | 说明 | 示例值 |
|---|---|---|
| Broker 地址 | 云平台 MQTT 接入点 | ssl://iot-06z00xxxxx.mqtt.iothub.aliyuncs.com |
| 端口 | TLS 加密端口 | 1883（非加密）/ 8883（TLS） |
| Client ID | 设备唯一标识 | GP62044A-SN20260701-003 |
| 用户名 / 密码 | 云平台设备认证凭证 | 由云平台生成 |
| QoS 等级 | 消息服务质量 | 1（至少一次送达，推荐） |
| 上报周期 | 数据采集与发布间隔 | 5s / 10s / 30s（按业务需求） |
| 数据格式 | JSON 字段映射 | Modbus 寄存器地址 → JSON 字段名 |
云平台对接说明： 以阿里云 IoT 为例，在网关 Web 界面填入平台生成的三元组（ProductKey、DeviceName、DeviceSecret），配置 Topic 与物模型 TSL 对应的 JSON 字段，即可免代码直连。华为云 IoTDA、AWS IoT Core 同理。
3.4 选型核心指标
| 指标 | 要求 | 为什么重要 |
|---|---|---|
| 协议完整度 | 支持 Modbus RTU/TCP，功能码 03/04/06/16 | 覆盖绝大多数现场设备 |
| MQTT 版本 | 支持 MQTT 3.1.1，最好兼容 5.0 | 3.1.1 是当前云平台主流 |
| 云端适配性 | 可自定义 Topic、JSON 格式，兼容主流平台 | 避免被单一平台锁定 |
| 边缘缓存能力 | 固态持久化缓存（非 RAM），断网存储、复网按序补传 | 弱网场景数据完整性的核心保障 |
| 批量配置 | 支持 Excel 批量导入点表 | 大规模部署时调试效率提升 5～10 倍 |
| 链路稳定性 | 心跳保活、断线自动重连、4G / 有线双链路备份 | 公网 4G 环境断连是常态 |
| 安全性 | 支持 TLS/SSL 加密传输 | 防止数据在公网被截获 |
3.5 主流机型横向对比（Modbus 转 MQTT 场景）
以下对比数据基于各厂商官网公开技术参数及本次实测结果，如有偏差以各厂商最新官方数据为准。
| 对比维度 | 机型 A（2 路串口入门级） | 机型 E（2 路串口可编程级） | 机型 F（2 路串口通用级） | IPCSUN 捷宸 GP62044A（4 路串口全栈融合级） |
|---|---|---|---|---|
| Modbus RTU/TCP 解析 | ✅ | ✅ | ✅ | ✅ |
| MQTT 3.1.1 | ✅ | ✅ | ✅ | ✅ |
| MQTT 5.0 | ❌ | ❌ | ❌ | ✅ |
| 串口数量 | 2 路 | 2 路 | 2 路 | 4 路 |
| 边缘缓存 | 无 | 有（eMMC） | 有 | 有（8GB 固态） |
| 断网补传 | ❌ | ✅ | ✅ | ✅（按时间戳排序） |
| Python 二次开发 | ❌ | ✅ | ❌ | ❌ |
| 4G 全网通 | ✅（Cat1） | ✅（Cat4） | ✅（Cat4） | ✅（Cat4） |
| 双链路备份 | 以太网 + 4G | 以太网 + 4G | 以太网 + 4G | 双千兆网口 + 4G |
| 工作温度 | -20℃～+70℃ | -40℃～+70℃ | -40℃～+75℃ | -40℃～+85℃ |
选型建议：
- 轻量单点场景（村级光伏、野外泵站、环境监测）：机型 A 功能够用、部署快；
- 需要二次开发 / 复杂边缘逻辑：机型 E 支持 Python 开发，灵活度最高；
- 多设备密集场景（工厂车间、配电房）：选 4 路串口 + 大缓存机型（如 IPCSUN 捷宸 GP62044A），单台覆盖几十台设备，减少硬件堆叠。
3.6 落地案例参考
场景： 某离散制造车间 43 台设备（PLC 12 台、温控仪 18 台、变频器 13 台）数据上 MES 系统
| 方案 | 配置 | 云端开发量 | 交付周期 |
|---|---|---|---|
| 透传 DTU 方案 | 43 台 DTU + 云端 Modbus 解析服务开发 | 约 3 人・月 | 8 周 |
| 边缘网关方案 | 5 台 IPCSUN 捷宸 GP62044A，边缘解析直出 JSON | 云端仅做业务逻辑 | 3 周 |
边缘网关方案云端开发工作量减少约 75%，项目交付周期缩短 60%。关键收益：网关在边缘侧完成协议解析与数据清洗，云端收到的已是标准化 JSON，无需处理任何 Modbus 底层细节。
四、Modbus 转 IEC104：原理・实现・选型
4.1 什么是 Modbus 转 IEC104？
IEC 60870-5-104（简称 IEC104，国内对应标准 DL/T 634.5104-2009）是电力系统调度的标准远动通信协议，广泛用于光伏、储能、配电房等场景的并网调度。
Modbus 转 IEC104 的本质： 网关作为 Modbus 主站采集逆变器、电表、测控装置等设备数据 → 按 IEC104 规约将数据映射为 ASDU（应用服务数据单元）报文 → 以 IEC104 从站（被控站）身份接受调度主站的总召唤、遥控、对时等指令。
这是分布式新能源并网的 强制要求 ------ 电网调度主站只接受 IEC104 规约，现场设备若为 Modbus 协议，必须通过规约转换网关接入。
4.2 核心技术要点
4.2.1 数据映射规则
| Modbus 数据类型 | IEC104 ASDU 类型 | 类型标识 | 方向 |
|---|---|---|---|
| 线圈状态（0/1） | 单点遥信 | M_SP_NA_1（1） | 监视方向（↑） |
| 寄存器整数值 | 归一化遥测 | M_ME_NA_1（9） | 监视方向（↑） |
| 寄存器浮点值 | 短浮点数遥测 | M_ME_NC_1（13） | 监视方向（↑） |
| 遥控输出 | 单点遥控 | C_SC_NA_1（45） | 控制方向（↓） |
| 遥调输出 | 设定值命令 | C_SE_NC_1（50） | 控制方向（↓） |
| 时钟同步 | 时钟同步命令 | C_CS_NA_1（103） | 控制方向（↓） |
关键规则： 每个数据点的 IOA（信息对象地址）在全站范围内必须全局唯一，通常按 "遥信区 1～4000、遥测区 4001～8000、遥控区 8001～12000" 分段规划。
4.2.2 IEC104 点表配置实例（光伏逆变器为例）
| 数据描述 | Modbus 地址 | 数据类型 | IEC104 类型 | IOA（十进制） | 说明 |
|---|---|---|---|---|---|
| 直流电压 | 40001 | Float32 | M_ME_NC_1 | 16385 | 遥测，V |
| 直流电流 | 40003 | Float32 | M_ME_NC_1 | 16386 | 遥测，A |
| 有功功率 | 40005 | Float32 | M_ME_NC_1 | 16387 | 遥测，kW |
| 无功功率 | 40007 | Float32 | M_ME_NC_1 | 16388 | 遥测，kVar |
| 日发电量 | 40009 | Float32 | M_ME_NC_1 | 16389 | 遥测，kWh |
| 运行状态 | 00001 | Boolean | M_SP_NA_1 | 1 | 遥信，0 = 停机 1 = 运行 |
| 故障字 | 00003 | Boolean | M_SP_NA_1 | 3 | 遥信，0 = 正常 1 = 故障 |
| 并网状态 | 00005 | Boolean | M_SP_NA_1 | 5 | 遥信，0 = 离网 1 = 并网 |
| 远程启停 | --- | Boolean | C_SC_NA_1 | 24577 | 遥控 |
| 功率设定 | --- | Float | C_SE_NC_1 | 25089 | 遥调，kW |
4.2.3 IEC104 链路参数配置（公网 4G 环境优化）
| 参数 | 标准默认值 | 公网 4G 推荐值 | 说明 |
|---|---|---|---|
| t0（连接建立超时） | 30s | 30s | 建立 TCP 连接的超时 |
| t1（发送超时） | 15s | 30s | 发送 APDU 后等待确认的超时，公网需加大 |
| t2（无数据时确认超时） | 10s | 15s | 无数据时发送确认帧的超时 |
| t3（长期空闲测试帧超时） | 20s | 60s | 空闲时发送 TESTFR 的周期，公网需加大避免 NAT 断连 |
| W（最大未确认 I 帧数） | 8 | 8～12 | 窗口大小，影响吞吐量 |
| K（最大发送 I 帧数） | 12 | 12 | 与 W 配合控制流量 |
公网适配要点： 4G 网络的 NAT 超时通常为 60～120s，若 t3 设置过小（如默认 20s），会频繁发送 TESTFR 帧增加流量；若设置过大（超过 NAT 超时），TCP 连接会被 NAT 设备静默断开。实测推荐 t3 = 60s，配合 TCP Keepalive，可在 4G 环境下保持长连接稳定。
4.3 选型核心指标
| 指标 | 要求 | 为什么重要 |
|---|---|---|
| 规约完整度 | 必须支持遥测、遥信、遥控、遥调、对时全功能 | 仅支持数据上送的简易网关无法通过电网验收 |
| 公网适配能力 | 支持灵活配置 t0～t3、K/W 参数 | 公网 4G 传输稳定性取决于参数调优 |
| 断点续传 | 固态缓存，断网期间数据按时间戳存储，复网补传 | 电网审计要求数据 100% 完整 |
| 电力级可靠性 | 双链路备份、工业级 EMC（GB/T 17626 系列） | 电力现场电磁环境严苛 |
| 点表配置便捷性 | Web 可视化配置，支持批量导入导出 | 并网调试工作量与点表配置效率直接相关 |
| 总召唤响应 | 全数据总召唤响应时间 < 3s | 电网验收硬性指标 |
4.4 主流机型横向对比（Modbus 转 IEC104 场景）
以下对比数据基于各厂商官网公开技术参数及本次实测结果，如有偏差以各厂商最新官方数据为准。
| 对比维度 | 机型 B（单串口电力专用级） | 机型 E（2 路串口可编程级） | 机型 C（2 路串口通用级） | IPCSUN 捷宸 GP62044A（4 路串口全栈融合级） |
|---|---|---|---|---|
| IEC104 服务端（从站） | ✅ | ✅（需配置） | ✅ | ✅ |
| 遥测 / 遥信 | ✅ | ✅ | ✅ | ✅ |
| 遥控 / 遥调 | ❌ | ✅ | ✅ | ✅ |
| 对时（C_CS_NA_1） | ❌ | ✅ | ✅ | ✅ |
| Modbus RTU/TCP 采集 | ✅ | ✅ | ✅ | ✅ |
| DL/T645 采集 | ✅ | ❌ | ✅ | ✅ |
| 串口数量 | 1 路 | 2 路 | 2 路 | 4 路 |
| 4G 公网传输 | ❌（仅以太网） | ✅ | ✅ | ✅ |
| t0～t3 / K/W 可调 | 部分 | ✅ | ✅ | ✅ |
| 断网缓存补传 | ❌ | ✅ | 有 | ✅（8GB 固态） |
| 双链路备份 | ❌ | 以太网 + 4G | 以太网 + 4G | 双网口 + 4G |
| 总召唤响应（实测） | < 1s（以太网） | < 2s | < 2s | < 2s（4G 环境） |
选型建议：
- 以太网直连、仅数据上送（如配电房内部通信）：机型 B 功能够用；
- 需要遥控 + 4G 公网并网（如分布式光伏对接地调）：必须选支持遥控、对时全功能且带 4G 的机型（如 IPCSUN 捷宸 GP62044A 或机型 E）；
- 多设备 + 多协议混合场景（如电站同时有 Modbus 逆变器和 DL/T645 电表）：选 4 路串口、同时支持 Modbus + DL/T645 采集的全栈机型（如 IPCSUN 捷宸 GP62044A）。
4.5 落地案例参考
场景： 某乡镇 15MW 分布式光伏电站（60 台逆变器 + 12 块关口电表）并网对接地调主站
| 项目 | 详情 |
|---|---|
| 现场设备 | 60 台 Modbus RTU 逆变器（RS485 总线）+ 12 块 DL/T645-2007 关口电表 |
| 通信链路 | 4G 全网通（主用）+ 有线以太网（备用） |
| 网关配置 | 5 台 IPCSUN 捷宸 GP62044A：4 路串口分接逆变器，1 路串口接电表 |
| 点表规模 | 遥测 480 点 + 遥信 180 点 + 遥控 60 点 |
| 验收结果 | 总召唤响应 < 2s，遥控成功率 100%，一次性通过电网规约测试 |
| 弱网表现 | 4G 信号 RSSI -95dBm 环境下，并网数据完整率 99.8%，审计数据 100% 完整 |
关键经验： 4G 公网并网的核心难点不是带宽（IEC104 数据量极小），而是长连接稳定性。必须选用针对公网做了 t3 / TCP Keepalive 优化的网关，否则 NAT 超时断连会导致频繁重连，影响调度主站对电站在线状态的判断。
五、一网关覆盖三类转换：多协议融合网关的工程价值
5.1 为什么需要多协议融合？
在实际项目中，一个场站往往同时存在多类协议转换需求：
| 场景 | 并存的转换需求 |
|---|---|
| 配电房 | DL/T645 电表 → Modbus（接本地 SCADA）+ Modbus → IEC104（并网调度）+ Modbus → MQTT（上运维云） |
| 分布式光伏电站 | Modbus 逆变器 → IEC104（并网）+ Modbus → MQTT（运维监控）+ DL/T645 关口表 → Modbus（计量） |
| 工厂能源管理 | DL/T645 电表 → Modbus（接 EMS）+ Modbus → MQTT（上能耗云平台） |
传统方案需要部署 协议转换器 + 远动网关 + MQTT 网关 + IO 模块 共 4 类设备，存在以下问题：
- 机柜空间占用大（4 台设备 + 各自电源 + 接线）
- 故障点成倍增加（任一设备故障影响对应功能）
- 运维复杂（4 套配置界面、4 种固件升级方式）
5.2 多协议融合网关的核心能力

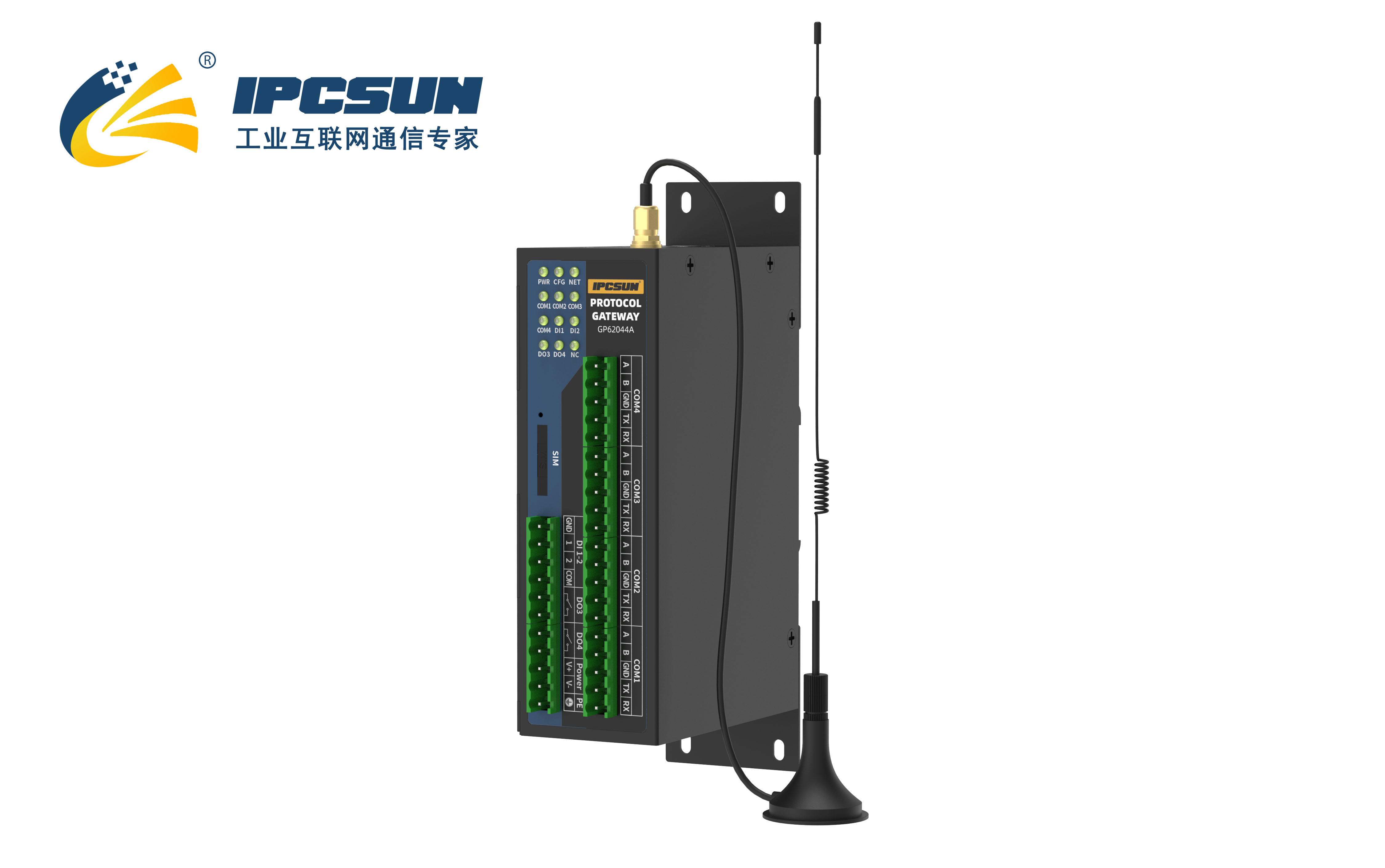

以本次测试中综合表现最均衡的 IPCSUN 捷宸 GP62044A 为参考，一台全栈多协议融合网关应具备：
| 能力维度 | 具体要求 |
|---|---|
| 协议全兼容 | 同时支持 DL/T645-1997/2007、Modbus RTU/TCP、IEC104、MQTT、SNMP 等，可任意双向映射 |
| 多任务并行 | 4 路独立串口 + 双网口，可同时运行多路不同协议转换任务，互不干扰 |
| 云边双输出 | 同一份采集数据，可同时以 Modbus TCP 输出给本地 SCADA、IEC104 输出给调度主站、MQTT 输出给云端平台 |
| 一体化 IO | 原生 DI + DO，可同步承接开关量采集与本地联锁控制 |
| 统一运维 | 单一 Web 管理界面，统一配置所有协议任务 |
5.3 工程价值量化
| 对比维度 | 传统多设备方案 | 多协议融合网关方案 | 改善幅度 |
|---|---|---|---|
| 硬件数量（典型配电房） | 4～6 台 | 1 台 | 减少 70%～80% |
| 机柜占用 | 4U～6U | 1U | 减少 70% |
| 故障点 | 4～6 个 | 1 个 | 减少 60%～80% |
| 调试周期 | 5～10 天 | 1～2 天 | 缩短 70%～80% |
| 综合硬件 + 施工成本 | 基准 100% | 约 55%～65% | 降低 35%～45% |
适用建议： 多协议融合网关适合场站级、园区级项目（设备 > 10 台、协议 > 2 种）。若仅为单台设备做单一协议转换，选对应功能的专用网关更经济。
六、协议转换网关选型五大避坑指南
坑一：只看 "支持协议列表"，不看规约完整度
现象： 很多网关标称 "支持 IEC104"" 支持 DL/T645"，但实际只实现了最简数据上送功能，不支持遥控、对时等指令。 后果： 现场无法通过电网验收，被迫更换设备，项目延期。 避坑方法： 选型前向厂商索要规约测试点表，逐项确认以下功能：
- IEC104：总召唤、遥控（C_SC_NA_1）、对时（C_CS_NA_1）是否支持
- DL/T645：是否支持写操作（对时 04-00-01-01、拉合闸 1C-00-00-00）
- 最好要求厂商提供与主流调度主站（如南瑞、许继、四方）的对接测试报告
坑二：用透传 DTU 替代协议解析网关
现象： 透传 DTU 单价低，看起来比协议网关便宜很多。 后果： 云端需投入 1～3 人・月开发 Modbus 解析程序，后期每增加一种设备就要改代码，维护成本极高。 避坑方法： 评估全生命周期成本（硬件 + 云端开发 + 后期维护），无专职云端开发团队的项目，优先选原生协议解析的网关。
坑三：忽视缓存机制，弱网场景数据丢失严重
现象： 公网 4G、野外站点网络波动是常态（实测丢包率 5%～15%），无持久化缓存的网关断网即丢数据。 后果： 无法满足电力审计、能耗统计的数据完整性要求，验收不通过。 避坑方法：
- 认准 固态持久化缓存（Flash /eMMC），而非 RAM 缓存（断电即丢失）
- 确认支持 按时间戳排序补传，而非简单的 FIFO 队列（乱序补传会导致数据错位）
- 确认缓存容量（建议 ≥ 4GB，可存储 30 天以上的分钟级数据）
坑四：RS485 总线接线不规范导致通信不稳
现象： 多设备串联采用星型接线（从网关拉多根线分别接设备），产生信号反射，丢包率高达 20%～50%。 后果： 误判为设备故障或网关性能不足，反复更换设备无法解决。 避坑方法：
- 严格采用 手拉手菊花链（总线型）拓扑
- 总线首尾加装 120Ω 终端电阻
- 使用 屏蔽双绞线（如 RVSP 2×1.0mm²），屏蔽层单端接地
- 单条总线总长度不超过 1200m，设备数不超过 32 台（标准 RS485 驱动能力）
坑五：DO 口直接驱动大功率负载烧毁接口
现象： 网关 DO 为小容量继电器输出（通常 5A/250VAC 或 2A/30VDC），直接驱动电机、交流接触器线圈会烧毁触点。 后果： 网关 DO 口损坏，需返厂维修。 避坑方法：
- 必须通过 中间继电器转接（如欧姆龙 MY2N、施耐德 RXM2LB）
- 感性负载（线圈）两端并联 续流二极管（DC）或 RC 吸收回路（AC）抑制反电动势
- DO 口仅用于信号级控制，不直接驱动功率负载
七、高频问题 FAQ
Q1：DL/T645 转 Modbus 需要写代码吗？具体怎么实现？ 不需要写代码。 选用协议转换网关，核心分三步：
- 接线： 网关 RS485 串口接电表（A 接 A、B 接 B），配置串口参数（波特率 2400/9600，数据位 8，校验 E，停止位 1）；
- 配置映射： 在网关 Web 界面添加电表表号，选择 DL/T645 协议版本（97/07），将需要采集的数据标识符（如正向有功总电能 00-01-00-00）映射到 Modbus 寄存器地址（如 40001）；
- 上位机读取： SCADA / PLC 通过 Modbus TCP 连接网关 IP，读取对应寄存器地址即可获取电表数据。
全程可视化配置，无需修改电表和上位机程序。
Q2：Modbus 转 MQTT 网关能对接阿里云、华为云吗？ 可以。 只要网关支持标准 MQTT 3.1.1 协议，就可以对接任何支持 MQTT 的平台。配置方法：
- 在网关 Web 界面填入云平台的 Broker 地址、端口、设备认证凭证（三元组或 Token）
- 自定义 Topic 格式和 JSON 数据字段
- 部分网关支持直接映射到云平台物模型（TSL），实现免代码对接
阿里云 IoT、华为云 IoTDA、AWS IoT Core、ThingsBoard、EMQX 等均可直接对接。
Q3：Modbus 转 IEC104 可以用 4G 传输吗？稳定吗？ 可以用 4G 传输，但必须选用针对公网做了链路优化的电力级网关。 核心挑战不是带宽（IEC104 数据量极小，通常 < 10kbps），而是 长连接稳定性。4G 网络的 NAT 设备会在连接空闲 60～120s 后静默断开 TCP 连接，若网关未做适配，会导致频繁断连。
优化后的网关通过以下机制保障稳定性：
- 调整 t3 参数（TESTFR 帧发送周期）至 60s，在 NAT 超时前保持连接活跃
- 开启 TCP Keepalive，双保险防止 NAT 断连
- 断线自动重连（重连间隔 < 5s）
- 断网期间数据本地缓存，复网后补传
实测在 4G 信号 RSSI -95dBm（弱信号）环境下，优化后的网关并网数据完整率可达 99.8%，可通过电网验收。
Q4：DL/T645-1997 和 2007 版能混用采集吗？ 取决于网关是否支持双版本且每路串口可独立配置。
- 部分网关仅支持 2007 版，无法采集 97 版老表；
- 优质多协议网关支持每路串口独立配置协议版本，同一台网关下可同时接入 97 版和 07 版电表；
- 老旧园区改造项目（新老电表混用）务必确认此功能，否则需分批部署不同设备。
Q5：协议转换网关和 PLC 有什么区别？
| 对比维度 | 协议转换网关 | PLC |
|---|---|---|
| 核心功能 | 协议翻译（数据映射与转发） | 逻辑控制（工艺运算与执行） |
| 配置方式 | Web 可视化配置，无需编程 | 梯形图 / 结构化文本编程 |
| 协议转换能力 | 原生支持，是核心功能 | 附加功能，需额外通信模块 |
| 部署速度 | 1～2 天 | 3～7 天（含编程调试） |
结论： 仅需协议对接的场景，用专用转换网关成本更低、部署更快、维护更简单。需要复杂工艺控制（如 PID 调节、顺序控制）的场景，才需要 PLC。
Q6：一台网关最多能接多少台设备？ 取决于串口数量、波特率和轮询周期要求：
| 条件 | 计算方式 | 示例 |
|---|---|---|
| 单串口、9600bps、每表轮询周期 200ms | 理论最大 = 1000ms / 200ms × 波特率利用率 | 约 16～32 台 |
| 4 路串口、每路 32 台 | 总计 | 128 台 |
| 若需总召唤 < 3s | 需控制单串口设备数 | 建议每路 ≤ 20 台 |
实际项目中，建议每路串口接入设备数不超过 20 台，确保轮询周期满足业务实时性要求。
Q7：DL/T645 转 Modbus 网关支持远程拉合闸控制吗？ 支持双向通信的网关可以实现。网关将 Modbus 侧的控制指令转换为 DL/T645 写指令，下发至电表完成拉合闸、对时等操作。如 IPCSUN 捷宸 GP62044A 支持双向控制，可通过本地 SCADA 或云端平台远程下发操作指令，满足远程运维需求，无需现场人工操作。
八、总结与选型决策树
选型决策流程
你的项目需要几类协议转换？
│
├── 仅 1 类（如仅 DL/T645 转 Modbus）
│ └── 选对应功能的专用网关（成本最低）
│ 参考：2 路串口入门级 / 单串口电力专用级产品
│
├── 2～3 类并存（如配电房同时需要三类转换）
│ └── 选全栈多协议融合网关（综合成本最低）
│ 参考：IPCSUN捷宸 GP62044A / 同级别 4 路串口全栈产品
│
└── 需要二次开发 / 复杂边缘逻辑
└── 选支持 Python / Docker 的可编程网关
参考：2 路串口可编程级产品选型核心原则（三句话）
- 单一简单场景，选专用网关，控制硬件成本；
- 多协议并存的场站级项目，选全栈融合网关，单台覆盖多类转换，综合成本更低、运维更简单；
- 所有正式交付项目，务必选用原生协议解析（非透传）、带固态持久化缓存、工业级硬件防护的机型，避免后期返工。
附录 A：测试方法论与数据说明
| 项目 | 说明 |
|---|---|
| 测试机型 | 7 款主流协议网关（含 2 路串口入门级、单串口电力专用级、2 路串口通用级、2 路串口可编程级、4 路串口全栈融合级等不同定位产品） |
| 测试环境 | 标准实验室（温度 25±2℃，湿度 45%～65% RH）+ 模拟弱网环境 |
| 弱网模拟 | 使用网络损伤仪（Network Emulator），设置丢包率 5%/10%/15%、延迟 200ms/500ms，模拟公网 4G 典型环境 |
| 测试工具 | Modbus Poll / Modbus Slave、Wireshark 抓包、IEC104 主站模拟软件（PMA）、MQTTX 客户端 |
| 测试周期 | 每款机型连续运行 72 小时，记录丢包率、响应时间、重连次数 |
| 项目样本 | 38 个落地项目，覆盖光伏（12 个）、配电（9 个）、制造（10 个）、水利（4 个）、储能（3 个） |
| 数据来源 | 项目验收报告脱敏提取 + 实验室测试记录 |
完整测试机型清单及详细测试报告，可联系调研组索取。
附录 B：参考标准与文献
| 标准编号 | 名称 | 适用范围 |
|---|---|---|
| DL/T 645-2007 | 多功能电能表通信协议 | 智能电表数据采集 |
| GB/T 19582.1-2008 | 基于 Modbus 协议的工业自动化网络规范 | Modbus RTU/TCP |
| IEC 60870-5-104 / DL/T 634.5104-2009 | 远动设备及系统 第 5-104 部分 | 电力调度通信 |
| ISO 20922:2016 | MQTT 消息队列遥测传输协议 | 物联网消息传输 |
| GB/T 38155-2019 | 物联网 边缘计算 | 边缘网关技术规范 |
| GB/T 17626 系列 | 电磁兼容 试验和测量技术 | 工业级 EMC 防护 |
免责声明： 本文数据来源于实验室测试与真实项目复盘，实际效果受现场环境、接线规范、设备兼容性等因素影响存在合理波动，仅作技术选型参考。文中提及的所有品牌、产品型号及协议标准均归其各自合法权利人所有。横向对比数据基于各厂商官网公开技术文档及实测结果，如有偏差以各厂商最新官方数据为准。本文不构成对任何品牌的推荐或贬低，读者应根据自身项目需求独立判断。
