报告里写 CE、骚扰功率、EN55022-MainTermB，到底在测什么
做硬件的人多多少少都会碰到 EMC 报告。页数不少，缩写一堆，限值曲线密密麻麻。最近把几份报告对着标准翻了一遍，把几个最容易混的词理清楚了，记在这里。
先分清：你在吵别人，还是别人在吵你
EMC 说白了就两问：
- 设备会不会往外放干扰------发射 / 骚扰
- 外面干扰进来时，还能不能正常干活------抗扰
CE、RE、骚扰功率、谐波、闪烁，多半属于第一类。
ESD、EFT、Surge、CS、RS、电压跌落，属于第二类。
名字长得像，方向完全相反。读报告前先认清自己在看哪一边，后面才不容易串台。
一、发射侧：你会不会吵到别人
1. CE：传导发射
传导发射（Conducted Emission）测的是设备通过电源线等导体送出去的射频骚扰。接收机接在人工电源网络（LISN）后面读电压，单位一般是 dBµV ，常见频段 0.15 MHz～30 MHz 。
IT 设备老标准里常见 EN 55022。报告若写：
EN55022-MainTermB
可以拆开读：
- EN 55022：信息技术设备射频骚扰（对应 CISPR 22；新产品多改跟 EN 55032，但模板经常还留着 55022）
- MainTerm：Mains Terminal，电源主端子
- B：Class B，偏家用/住宅场景，限值比工业用的 Class A 紧
也就是说：这是按 EN 55022，在电源口做传导骚扰，限值按 Class B。
EN 55022 电源口传导限值（QP / AV）
单位：dBµV。频率：0.15～30 MHz。
Class B（MainTermB 就是这张）
| 频率范围 | 准峰值 QP | 平均值 AV |
|---|---|---|
| 0.15～0.50 MHz | 66 → 56（随频率对数线性下降） | 56 → 46（同样随频率对数下降） |
| 0.50～5 MHz | 56 | 46 |
| 5～30 MHz | 60 | 50 |
Class A（工业环境，宽松一档）
| 频率范围 | 准峰值 QP | 平均值 AV |
|---|---|---|
| 0.15～0.50 MHz | 79 | 66 |
| 0.50～30 MHz | 73 | 60 |
两点实用提醒：
- 0.15～0.50 MHz 那段不是常数，要从高频端的 66/56 降到 0.5 MHz 的 56/46，中间按 对数频率 插值。
- 正式判据是 QP 和 AV 都要过。只盯一条线不够，开关电源经常在平均值上出问题。
补充：EN 55022 还有电信端口限值，和电源口不是同一张表。报告写 MainTerm，就看电源主端子。EN 55032 的电源口传导和 55022 很像，但端口分类、称谓有差别，看到 55032 别直接硬套旧表。

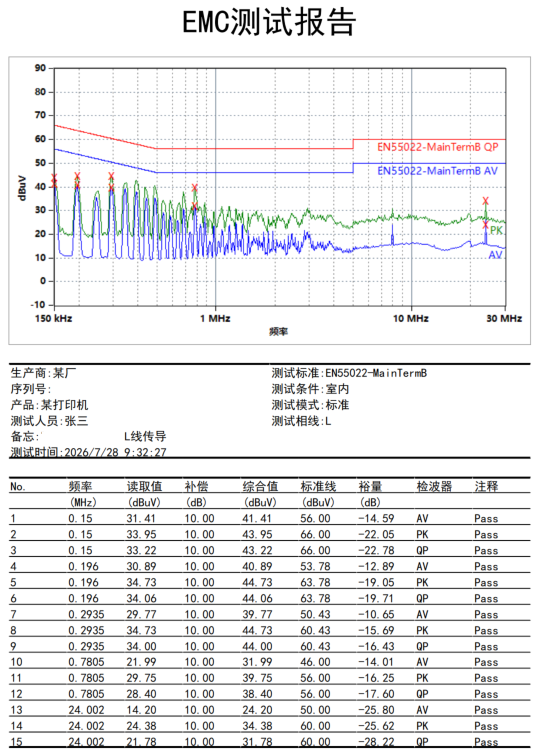

图上的两条曲线：PK 和 AV
限值表写的是 QP、AV，可很多传导图例却是 PK 和 AV。这不是实验室写错了，而是预扫和终测常用两套检波。
| 缩写 | 含义 | 大致特点 |
|---|---|---|
| PK | Peak，峰值 | 反应快，干扰"有多高记多高"，适合快速扫全频段 |
| AV | Average，平均值 | 在时间上取平均；连续稳定的骚扰更显眼，偶发尖峰会被摊薄 |
| QP | Quasi-Peak，准峰值 | 介于两者之间，带充放电时间常数；CISPR/EN 55022 正式限值之一 |
关系上，同一频点通常可以记：PK ≥ QP ≥ AV。
实验室为什么常画 PK + AV：QP 全扫太慢。先用峰值快速预扫，找到可疑频点，再对贴边或超标点做 QP 精测。于是你在报告里看到的，经常是：
- AV 曲线：直接对平均值限值。连续时钟、开关电源类骚扰，常常是 AV 先顶线。
- PK 曲线：多半是预扫包络，通常高于 AV，有时也高于最终 QP。
- 真正定生死的：数据表或标注了 QP/AV 的终测点，以及 Pass/Fail。
所以会出现一种很常见的情况：PK 明明冒尖，最终仍判定合格。因为冒尖的是峰值预扫；该频点的 QP、AV 精测还在限值里。反过来，若 PK 整段都在限值以下，QP 通常更不用慌。
读图时别拿 PK 去和 QP 限值死磕，除非报告明确写了峰值限值。更稳妥的顺序是：先认 Class B 的 QP/AV 限值表 → 看 AV 有没有贴线 → 再看 PK 冒尖频点有没有对应的 QP 终测数据。两条曲线告诉你"长什么样"，限值表和终测点才告诉你"过没过"。
直观一点：又尖又稀的脉冲，PK 可以很高、AV 却不高；又密又稳的连续骚扰，三条检波会靠得比较近，AV 也容易超。
2. RE：辐射发射
辐射发射测的是设备往空间射出去的场强，单位 dBµV/m 。暗室或开阔场架天线，转台转一圈找最大点。常见从 30 MHz 起，测到 1 GHz，有的产品要到 6 GHz。
和 CE 的粗分界是：低频优先看线，高频开始看空间。实际结果还受线缆走向、接地、机箱缝隙影响，不是切个频率就完事。

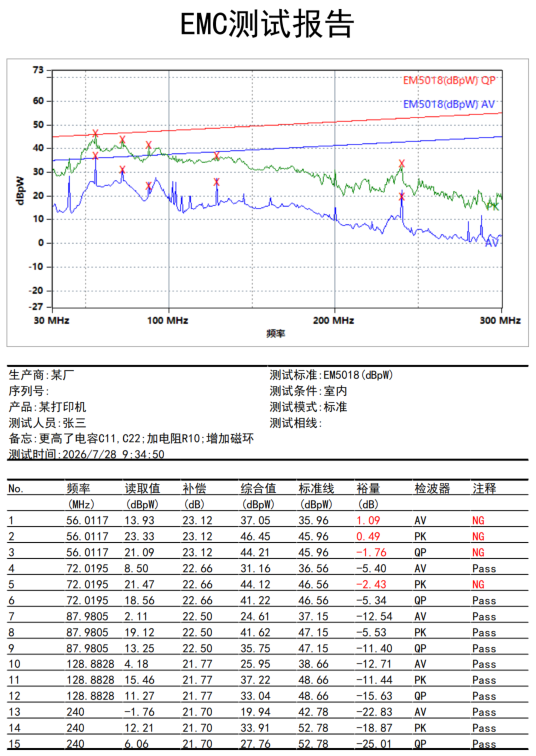

3. 骚扰功率：吸收钳那条
有的报告写"骚扰功率"，设备栏是 功率吸收钳（Absorbing Clamp） ，频段 30～300 MHz ，单位常见 dBpW 。
这不是 LISN 那套 CE，也不是暗室天线扫场。思路是：这段频率里电源线本身像天线；吸收钳套在线上，边吸收边测量，并沿着线移动找最大值。测的是线上能贡献出去的辐射功率。
家电类标准（CISPR 14-1 / EN 55014-1 / GB 4343.1）里很常见。ITE 的 EN 55022/55032 主路径通常是 CE + RE，不一定走吸收钳。同一份总包里两种都有，先看封面列了哪些标准。上图写的EM5018不是测试标准，应该是笔误，而是指功率钳的型号
4. 谐波与闪烁：偏电源质量的发射要求
这两项也常出现在"发射/骚扰"相关章节里，但和射频 CE 不是一回事。
- 谐波电流（IEC 61000-3-2）：看设备从电网吸电流时，波形畸变带来的各次谐波。开关电源、整流前端产品经常要做。
- 电压波动与闪烁（IEC 61000-3-3）：功率起伏会不会让灯闪、邻机电压晃，报告里可能出现 Pst、Plt 之类指标。大功率加热、电机启停更敏感。
5. 断续骚扰 / 咔哒声（Click）
家电里常见：温控器通断、继电器动作造成的短脉冲骚扰。有专门的统计和限值算法，不是简单画一条连续骚扰曲线。
二、抗扰侧：别人吵你时你扛不扛得住
抗扰试验方法大多在 IEC/EN 61000-4-x。产品标准会规定做哪些、做到什么等级，以及性能判据 A/B/C（大致说：A 试验中基本正常；B 可暂时降级但能自恢复；C 允许更重的影响，甚至需人工复位------以具体标准定义为准）。
民用 IT / 家电报告里，最常成套出现的是下面几项。
ESD 静电放电（61000-4-2）
静电枪打外壳、缝隙、按键、接口附近，分接触放电和空气放电。人体摸一下就复位，多半跟这项有关。
RS 辐射抗扰（61000-4-3）
暗室里用天线对着设备灌电场，模拟无线对讲、附近基站一类环境。和 RE 相反：RE 是你往外射，RS 是外面射你。
EFT / Burst 电快速脉冲群（61000-4-4）
模拟继电器切感性负载时，电源线、信号线上那串密集毛刺。工业现场很真实。
Surge 浪涌（61000-4-5）
雷击耦合、大负载投切带来的高能量冲击。能量比 EFT 大得多，常见打电源口线线、线地。压敏、气体放电管、安规电容布局跟这项强相关。
CS 传导抗扰（61000-4-6）
往电源或信号线注入射频（常见大约 150 kHz～80 MHz），用 CDN、电磁钳或电流注入探头。口语里别把 CS 说成"传导骚扰"------骚扰是发射，CS 是抗扰。
工频磁场（61000-4-8）
大电流母线、变压器附近的 50/60 Hz 磁场。对霍尔、磁传感器更敏感；很多纯数字板压力不大，但标准要求有时仍要做。
电压跌落与短时中断（61000-4-11）
模拟电网晃一下、切一下：跌到多少百分比、持续几个周期、能不能挺住或按预期恢复。电源保持时间、复位电路会在这里露馅。
此外还有振铃波（61000-4-12）等，看产品标准和市场要求。汽车电子则是另一套（ISO 7637、CISPR 25 等），别和 ITE/家电混用经验。
三、一张表对一下报告
| 报告常见写法 | 在测什么 | 大概内容 | 典型设备 |
|---|---|---|---|
| EN55022-MainTermB / LISN / dBµV | 电源传导 CE | 0.15～30 MHz；正式看 QP+AV | LISN + 接收机 |
| 图例 PK / AV | 多为预扫迹线 | PK 快扫；AV 对平均值限值 | 同上 |
| 骚扰功率 / Absorbing Clamp / dBpW | 线缆骚扰功率 | 30～300 MHz | 功率吸收钳 |
| 暗室 / 天线 / dBµV/m | 辐射 RE | 30 MHz～GHz | 天线 + 转台 |
| IEC 61000-3-2 | 谐波电流 | 工频谐波次数 | 谐波分析仪 |
| IEC 61000-3-3 | 闪烁 | 电压波动指标 | 闪烁仪 |
| 61000-4-2 | ESD | 接触/空气放电 | 静电枪 |
| 61000-4-3 | RS | 射频电场抗扰 | 暗室 + 功放 |
| 61000-4-4 | EFT | 快速脉冲群 | EFT 发生器 |
| 61000-4-5 | Surge | 雷击浪涌 | 浪涌发生器 |
| 61000-4-6 | CS | 传导射频抗扰 | CDN / 注入钳 |
| 61000-4-11 | 跌落/中断 | 电网电压暂降 | 跌落发生器 |
单位也能当快捷键：dBµV 多半电压型传导，dBpW 多半吸收钳功率，dBµV/m 基本是辐射场强；看到 A / % / Pst，更像电源质量那一挂。
四、自己读报告时怎么扫
我现在基本按这个顺序：
- 看封面标准清单：55022 还是 55014，有没有 61000-4-x、3-2/3-3
- 看端口：Main Terminal 还是信号/电信口
- 看 Class A 还是 B------限值表直接不一样
- 看设备照片：LISN、吸收钳、暗室天线，还是静电枪/浪涌枪
- 看曲线时先分清 PK/AV 预扫还是 QP/AV 终测，再盯贴限值的频点；抗扰则看性能判据是 A、B 还是 C
前几步对了，最后盯曲线才有意义。否则容易把吸收钳的 100 MHz 尖峰，拿去和电源传导 Class B 的 56 dBµV 硬比；或者看见 PK 冒头就判死刑------那都是两回事。
以后再碰到缩写，优先问三句：发射还是抗扰？测的是电压、功率还是场强？线在测还是空间在测？再补半句：图上是 PK 预扫，还是 QP/AV 终测？这几句清楚了，报告读起来会顺很多。
