从0到1搭建通用低代码平台（-）— 表单设计器

文章内容是基于作者个人在真实项目中的技术实践（脱离业务）与独立思考，旨在输出经验，共同探讨。

gitHub：

一、方案概述

1.1 方案选型

此方案是基于一款以数据为引擎的表单渲染器FormCreate来搭建表单设计器，gitHub地址：htt ps://github.com/xaboy/form-create。 该渲染器与笔者所在业务线代码技术栈适配度较高，表现在：

1. 技术栈支持Vue2+element-ui及Vue3+elmenent-plus,与作者所支持的业务线应用技术栈匹配； 2.内置组件丰富，element的组件都可作为内置组件使用，且支持自定义组件，无需维护大量的基础vue组件；
2. 官方文档友好，每种类型组件schame较简洁，语义清晰； 4.通过JSON数据驱动表单渲染，全程重点关注数据处理、DSL生成以及组件新旧schema转换 和适配，FormCreate可根据DSL自动完成UI编排区、面板配置区以及预览表单的渲染，能较好 的定制工单业务的表单设计器。

1.2 整体设计

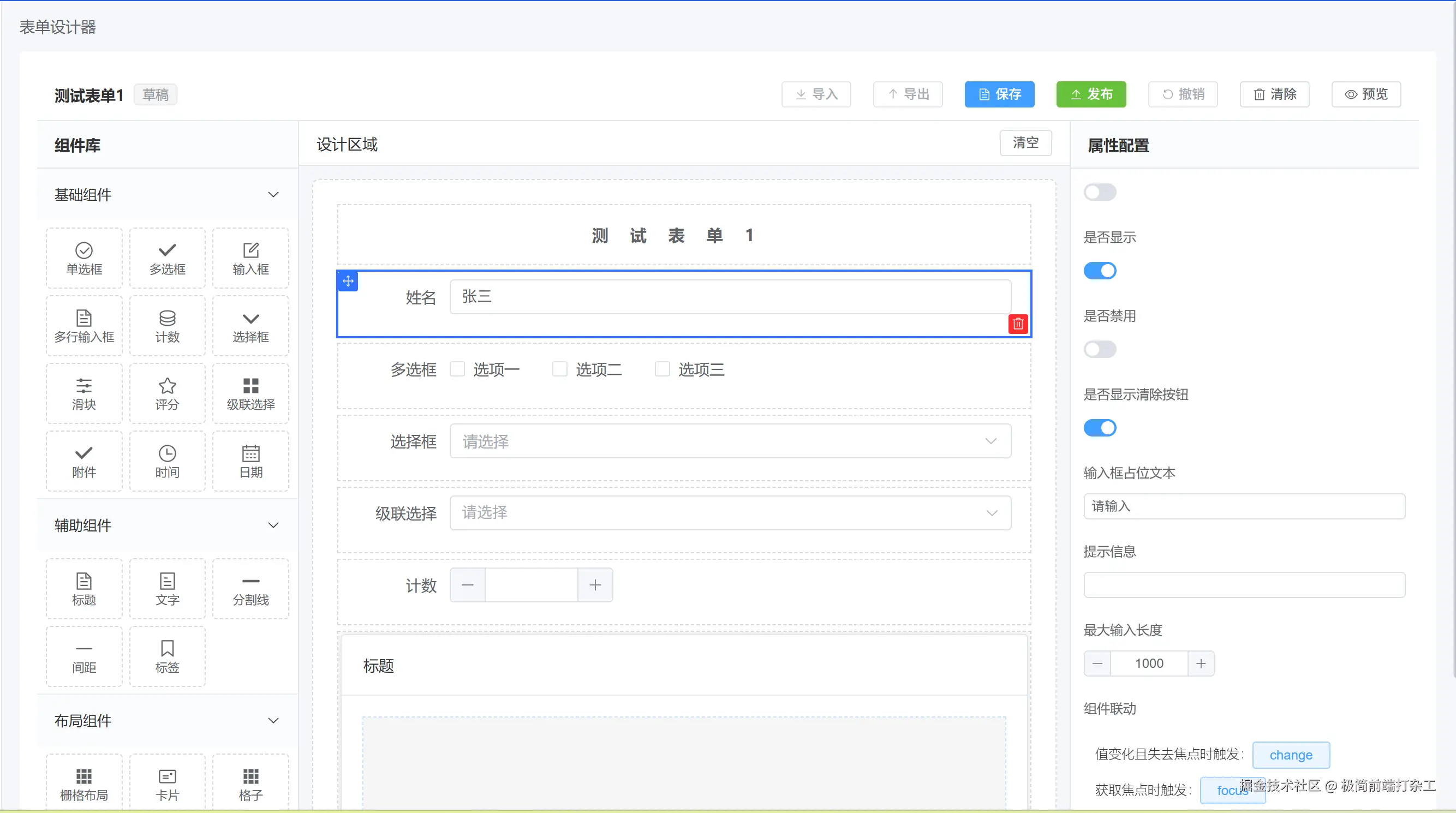

此方案目标是为运营方提供通用的动态表单简洁、灵活的表单配置能力，支持业务方在表单各个流程节点多样性、个性化的交互需求，且须兼容旧版配置，不影响海量存量表单数据的展示，定制适合业务方的表单设计器，效果如下图：

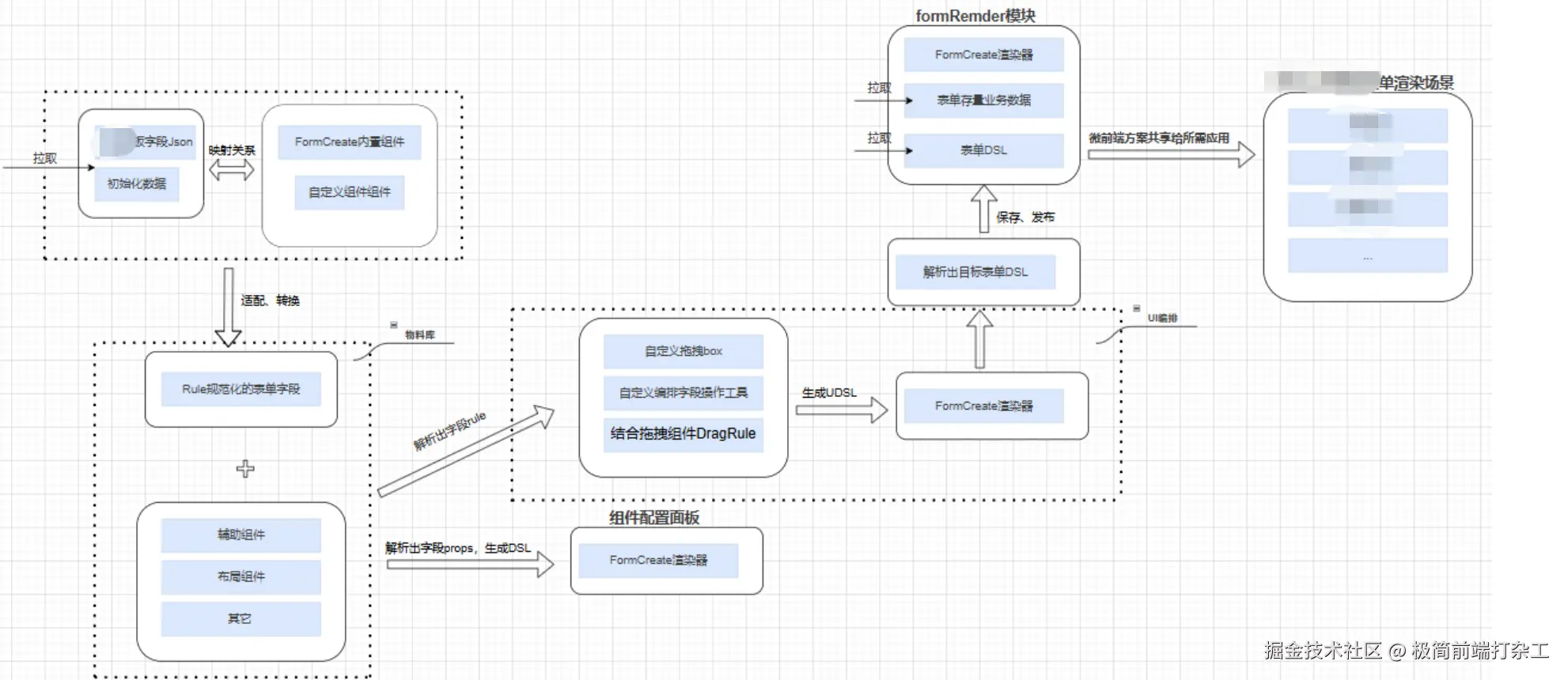

实现上述效果图的技术总体方案如下图所示。

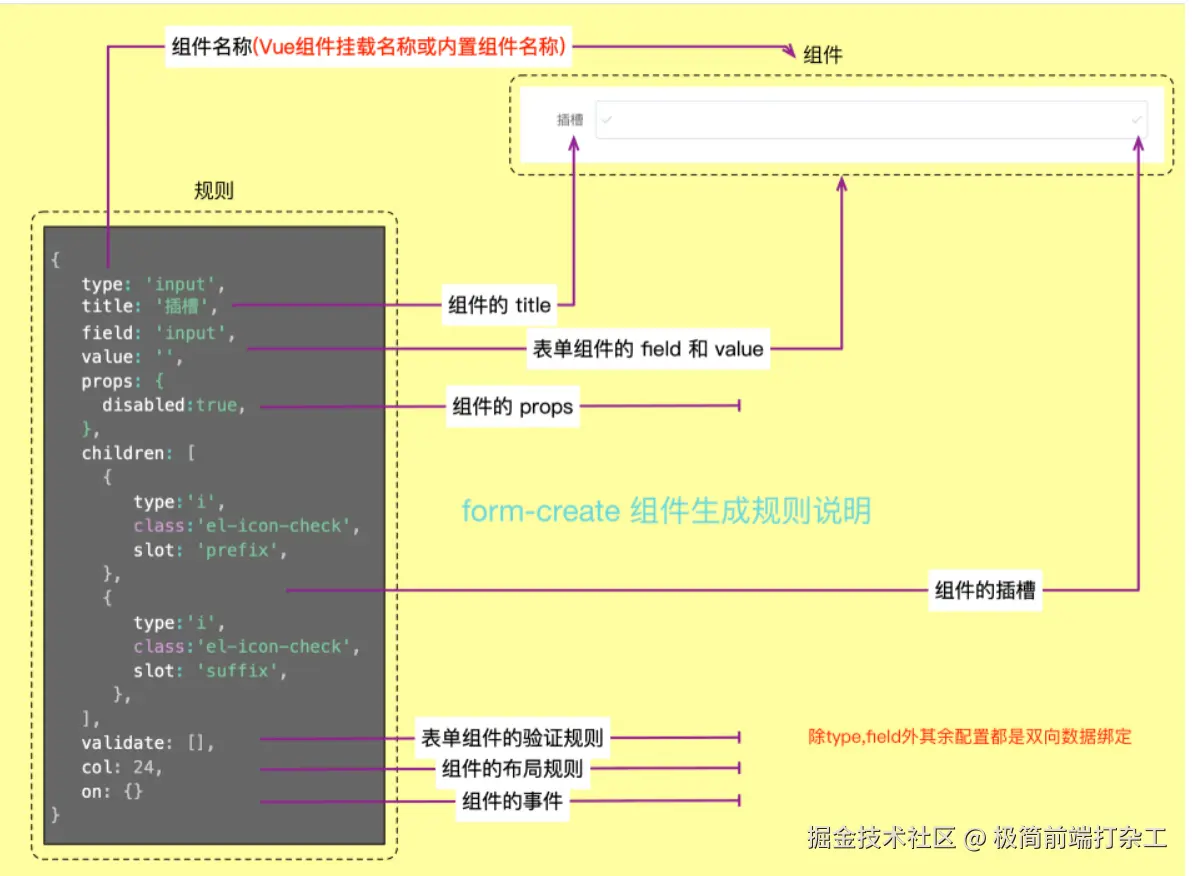

1）物料库：  在 FormCreate 中，组件生成规则（rule）定义了如何通过JSON 配置生成表单，基于这个 特性，拉取到的模板字段库，将旧json中的配置和业务数据转换、适配生成相应组件规范化 的rule；  为满足业务方对表单在各种场景下多样性、个性化的需求，增加了辅助组件库及布局组件 库，以增加界面效果，如若内置组件无，则自定义该组件，并按照FormCreate规则生成对 应rule，全局注册。

2）UI编排区：  自定义基于vuedraggable的支持拖拽组件dragBox.vue以及选择组件操作（移动、删除） dragTool.vue，按照规则生成JSON，物料库中拖拽进入组件rule，推入到其属性children， 后面章节3.4详细介绍JSON结构。JSON与FormCreate组件绑定，即可完成表单编排的能 力；

3）配置面板：  左侧物料库每种组件的schema中定义了需要配置的属性，选中组件时，解析出需要配置的 props，生成配置表单的JSON,JSON与FormCreate组件绑定,即可完成配置表单，配置数据 联动到目标表单rule；  组件联动能力不使用FormCreate官方方案，与工单表单配置一期方案对接，通过调用封装 好的formApi设置联动组件的属性，配置体验变化极小。

4）工具栏：  导入JSON：根据JSON快速生成UI编排区和配置;  导出JSON: 从UI编排区解析出目标表单JSON，即对应渲染模块输入的DSL；  保存：将目标表单DSL关联模板和流程节点，通过localstorage保存，方便预览时验证表单 配置效果；  预览：表单配置所见即所得；  发布：将目标表单DSL关联模板和流程节点，保存到后台，即发布到线上；  清除：清除UI编排区编排，重新开始。

二、前端实施方案

2.1 组件Rule

每种类型组件，按照FormCreate规则定义rule，包含与组件库关联信息，表单渲染组件对应的 rule规则，配置面板信息，以el-input组件为示例，对应的规则如下：

其中目标表单组件及支持拖拽组件数据结构如下：

export type Rule = {
  // 生成组件的名称，例如 'input', 'select' 等
  type: string;
  // 表单字段名称，用于数据绑定
  field?: string;
  // 组件的唯一标识符
  name?: string;
  // 字段标签
  title?: string;
  // 组件的提示信息
  info?: string;
  // 组件的默认值
  value?: any;
  // 是否原样生成组件,不嵌套的`FormItem`中
  native?: boolean;
  // 组件的属性配置
  props?: Object;
  // 组件的内联样式
  style?: string | Object;
  // 组件的 class 样式类
  class?: string | Array<string>;
  // 设置组件的 id
  id?: string | Array<string>;
  // 组件事件处理函数
  on?: { [key: string]: Function | Function[] };
  // 组件的自定义事件处理函数
  _on?: Object;
  // 组件的生成周期回调
  hook?: { [key: string]: Function | Function[] };
  // 插槽名，用于组件嵌套
  slot?: string;
  // 组件的 key，通常用于列表渲染时的唯一标识
  key?: string;
  // 是否必填
  $required?: boolean | string | Object;
  // 组件的选项列表，适用于 `radio`, `select`, `checkbox` 等组件
  options?: Array<any>;
  // 选项插入的目标属性，默认插入到 `props.data` 中
  optionsTo?: string;
  // 是否隐藏组件（不会渲染 DOM 元素）
  hidden?: boolean;
  // 是否显示组件（有 DOM 渲染，但可能不可见）
  display?: boolean;
  // 是否开启事件注入
  inject?: boolean | Object;
  // 表单提交时是否忽略该字段, 当等于'hidden'时组件隐藏时忽略
  ignore?: boolean | 'hidden';
  // 组件的验证规则
  validate?: Object[];
  // 子组件列表，用于嵌套子组件
  children?: Rule[] | string[];
  // 组件的联动控制，控制其他组件的显示与否
  control?: Array;
  // 动态计算组件的指定字段，当依赖值发生变化时将自动重新计算并更新结果
  computed?: Object;
  // FormItem 的配置
  wrap?: Object;
  // 设置组件的布局规则
  col?: Object;
  // 自定义属性，如远程数据获取等
  effect?: {
    // 加载远程数据
    fetch?: Object;
  };
  // 设置组件的前缀内容，通常用于在输入框前显示图标或文本
  prefix?: string | Rule;
  // 设置组件的后缀内容，通常用于在输入框后显示图标或文本
  suffix?: string | Rule;
  // 设置组件的自定义指令
  directives?: object;
  // 是否缓存组件，只触发一次渲染
  cache?: boolean;
  // 设置回调函数，用于动态更新组件的内容
  update?: (
    value: any,
    api: Api,
    origin: {
      // init初始化触发,link关联触发,value变化触发
      origin: 'change' | 'init' | 'link';
      // 关联触发的字段名
      linkField?: string;
    },
  ) => bool | undefined;
  // 通过函数渲染插槽
  renderSlots?: {
    default?: (scope) => Vnode | Vnode[];
    [slot: string]: (scope) => Vnode | Vnode[];
  };
  // 配置哪些字段变化时会触发当前组件的 `update` 回调
  link?: string[];
  // 设置`props`中需要双向绑定属性的名称
  sync?: string[];
  // 使用`emit`方式监听的事件名
  emit?: string[];
  // 自定义组件 `emit` 事件的前缀，默认是组件的 `field` 字段
  emitPrefix?: string;
  // 定义用于当前规则渲染的自定义组件
  component?: boolean;
  // 其他扩展属性
  [key: string]: any;
};

// 拖拽组件描述规则
export interface DragRule {
  //组件id,不能重复
  name: string;
  //组件的名称
  label: string;
  //组件的图标
  icon: string;
  //插入的分类
  menu?: MenuName;
  //是否支持样式配置
  style?: boolean;
  //如果是子表单组件,需要定义`value`的类型
  subForm?: 'object' | 'array';
  //组件,不建议使用
  component?: Component;
  //多语言配置项
  languageKey?: string[];
  //组件的生成规则
  rule(arg: { t: t }): Rule;
  //组件属性配置的规则
  props(rule: Rule, arg: { t: t; api: Api }): Rule[];
  //导出规则时通过这个方法转成最终规则
  parseRule?: (rule: Rule) => void;
  //导入规则时通过这个方法转成设计器中的渲染规则
  loadRule?: (rule: Rule) => void;
  //当props中的字段变化时触发
  watch?: {
    [key: string]: (arg: { value: any; rule: Rule; api: Api; field: string }) => void;
  };
  //是否有配套的子组件,例如Row和Col
  children?: string;
  //初始化时渲染几个子组件
  childrenLen?: number;
  //当前组件的操作容器是否显示在组件内部,为false时操作容器包裹当前组件
  inside?: true | boolean;
  //是否可以拖入其他组件到当前组件内部
  drag?: true | string | boolean;
  //是否显示拖拽按钮
  dragBtn?: false | boolean;
  //控制操作操作按钮是否显示,显示哪些
  handleBtn?: true | boolean | Array<'create' | 'copy' | 'addChild' | 'delete'>;
  //隐藏基础配置中的字段
  hiddenBaseField?: string[];
  //是否显示遮罩, 避免对组件操作. 建议有子组件时为true,其他为false
  mask?: false | boolean;
  //是否是表单组件
  input?: boolean;
  //是否只能拖入一个
  only?: boolean;
  //当前组件支持的事件
  event?: string[];
  //当前组件`value`的数据类型
  validate?: string[] | boolean;
}

2.2 自定义组件

若 FormCreate 的内置组件不足以满足当前需求时，可自定义组件。以配置面板中的组件联动组件 eventConfig.vue 为例，按照 FormCreate 规则自定义组件步骤如下：

1. 封装所需的 vue 组件，定义输入输出，一般 vue 组件父子通信的 props 对应输入，modelValue 以及其他的 emits 对应输出；
2. 全局注册 eventConfig.vue 组件；
3. 定义对应组件的数据结构（按 3.1 组件 Rule），与 vue 组件中的输入输出对应起来，组件联动组件 eventConfig.vue 对应的 schema 为 { type: 'eventConfig', field: '_on', title: '组件联动', props: { comType: name }, value: '' }。 这样自定义组件在渲染表单组件、配置面板属性就可以建立起联系，3.5 章节有具体的代码实现。 JSON 规则和组件映射关系参看官方文档：www.form-create.com/v3/guide/ru...

2.3 表单字段旧json结构适配转换

若当前方案从0到1接入业务，字段对应Schema按照Formcreate的rule规范。若想重构已有的配置方案，兼容历史数据，需要编写胶水代码，去做新旧Schema的适配转换以及无法对齐属性的兜底处理。

2.4 编排区生成

自定义基于 vuedraggable 的支持拖拽组件 dragBox.vue，以及选择组件操作（移动、删除）dragTool.vue，物料库中拖拽进入编排区的组件 rule，用 dragTool 组件包裹，即放置到 dragTool 的 children 中，dragTool 组件放到 dragBox 组件的 children 中，按此规则生成 JSON，JSON 与 FormCreate 组件绑定，即可完成表单编排的能力。

<script>
// 基于vuedraggable的支持拖拽组件dragBox.vue
export default {
  name: 'DragBox',
  props: ['rule', 'tag', 'formCreateInject'],
  render(ctx) {
    // 合并属性
    const attrs = { ...ctx.$props.rule.props, ...ctx.$attrs };
    // 拼接样式类
    let _class = `_fd-${ctx.$props.tag}-drag _fd-drag-box`;
    // 用于显示"空容器"提示样式
    if (!Object.keys(ctx.$slots).length) {
      _class += ' drag-holder';
    }
    attrs.class = _class;
    // 拖拽数据源
    attrs.modelValue = [...ctx.$props.formCreateInject.children];
    // 目的：拖拽排序后，能根据数据的 key 找到对应的 vnode，保证渲染和数据一一对应。
    const keys = {};
    if (ctx.$slots.default) {
      const children = ctx.$slots.default();
      console.log(children, 'children');
      children.forEach((v) => {
        if (v.key) {
          keys[v.key] = v;
        }
      });
    }
    // 渲染 draggable，每一项通过 item 插槽自定义
    return h(Draggable, attrs, {
      item: ({ element, index }) => {
        const key = element?.__fc__?.key;
        if (key) {
          // 优先通过 slot 名查找 vnode
          let vnode = keys[`_${element.slot}`];
          if (vnode) {
            vnode.children.forEach((v) => {
              if (v.key === `${key}fc`) {
                vnode = v;
              }
            });
          } else {
            vnode = keys[`${key}fc`];
          }
          if (vnode) {
            return h('div', { class: `_fc-${ctx.$props.tag}-item _fd-drag-item` }, [vnode]);
          }
        }
        return h('div', { class: `_fc-${ctx.$props.tag}-item _fd-drag-item` });
      },
    });
  },
};
</script>

<!-- 选择组件操作（移动、删除）dragTool.vue -->
<template>
  <div class="_fd-drag-tool" @click.stop="active" :class="{ active: fcx.active === id }">
    <div class="_fd-drag-mask" v-if="mask"></div>
    <div class="_fd-drag-l">
      <div class="_fd-drag-btn" v-if="fcx.active === id && dragBtn !== false">
        <i class="fc-icon icon-move"></i>
      </div>
    </div>
    <div class="drag-r">
      <slot name="handle">
        <div class="_fd-drag-btn" @click="$emit('create')">
          <i class="fc-icon icon-add"></i>
        </div>
        <div class="_fd-drag-btn _fd-drag-danger" @click="$emit('delete')">
          <i class="fc-icon icon-delete"></i>
        </div>
      </slot>
    </div>
    <slot name="default"></slot>
  </div>
</template>

<script setup lang="ts" name="DragTool">
const emit = defineEmits(['delete', 'active']);
const props = defineProps({
  dragBtn: Boolean,
  children: String,
  mask: Boolean,
  formCreateInject: Object,
  only: Boolean,
});
// 注入fcx
const fcx = inject('fcx', null);
// 计算id
const id = computed(() => props.formCreateInject?.id);
// 激活方法
function active() {
  if (fcx && fcx.active === id.value) return;
  if (fcx) fcx.active = id.value;
  emit('active');
}
</script>

// 引入官方FormCreate,参考官方demo方案
import { designerForm } from '@/utils/form';

// 注册组件
  components: {
    FormDesign: designerForm.$form(),
  },

<!-- 绑定rule生成编排区UI -->
<FormDesign :rule="dragForm.rule" :option="formOptions" v-model:api="dragForm.api" />

2.5 配置面板生成与配置数据同步到表单 Json

通常表单组件外层可能会有包裹，例如 el-input 通常外层会有 el-form-item 包裹，组件绑定属性有绑定到 el-input，例如 disabled、max-length、placeholder 等等，也有绑定到 el-form-item，例如 required、label、display 等等，这里通过配置面板中 field 属性是否加 $props_ 来区分，解析配置面板数据到表单 dsl 的关键代码如下：

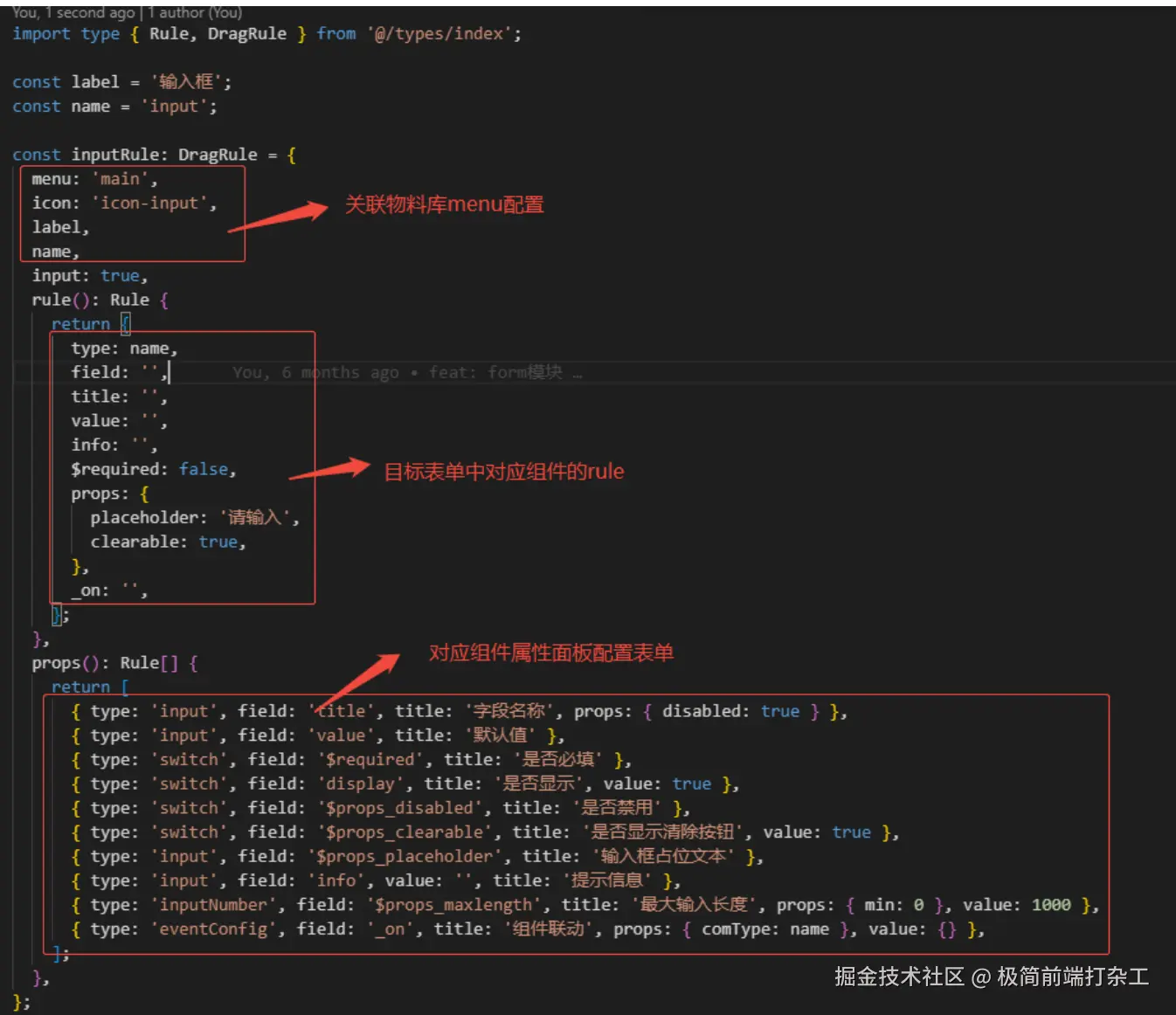

// input.js对应的属性面板配置
  props() {
    return [
      {
        type: name,
        field: 'title',
        value: '',
        title: '字段名称',
        props: {
          disabled: true,
        },
      },
      { type: 'input', field: 'value', title: '默认值' },
      { type: 'switch', field: '$required', title: '是否必填' },
      { type: 'switch', field: 'display', title: '是否显示', value: true },
      { type: 'switch', field: '$props_disabled', title: '是否禁用' },
      { type: 'switch', field: '$props_clearable', title: '是否显示清除按钮' },
      { type: 'input', field: '$props_placeholder', title: '输入框占位文本' },
      { type: 'input', field: 'info', value: '', title: '提示信息' },
      { type: 'inputNumber', field: '$props_maxlength', title: '最大输入长度' },
      { type: 'eventConfig', field: '_on', title: '组件联动', props: { comType: name } },
    ];
  },

<!-- FormCreate渲染的配置面板,其中propsForm.rule对应上述input.js中的props内容 -->
<FormCreate
  v-show="propsForm.isShow && activeTab === 'component'"
  v-model:api="propsForm.api"
  :rule="propsForm.rule"
  :option="propsForm.options"
  @change="propChange"
></FormCreate>

// 右侧面板配置变化更新表单dsl
    propChange(key, value, field, _, fapi) {
      const f = this;
      if (key?.includes('$props_')) {
        const attr = key.replace('$props_', '');
        f.activeRule.props = { ...f.activeRule.props, [attr]: value };
      } else {
        f.activeRule[key] = value;
      }
    },

配置面板变化时，官方提供的 change 事件会触发，执行 propChange，从而更新选中组件的 rule。

2.6 目标表单渲染

表单编排时，表单组件会被 dragTool、dragBox 这些支持拖拽移动、添加、删除、选中等能力的工具组件包裹，目标表单 DSL 需要从其中提取出来，绑定到渲染模块中来实现预览或者流程节点中渲染的效果。解析出目标表单 DSL 关键代码如下：

    /**
     * 采用 reduce 累加方式，把符合要求的规则填入最终 initial 数组
     * @param {Array} children - 规则数组
     * @param {String} pSlot - 父级 slot
     * @returns {Array}
     */
    parseRule(children, pSlot) {
      const f = this;
      return [...children].reduce((initial, rule) => {
        let slot = pSlot;
        // dragBox 类型递归展开
        if (rule.type === 'dragBox') {
          initial.push(...f.parseRule(rule.children, slot || rule.slot));
          return initial;
        } else if (rule.type === 'dragTool') {
          // dragTool 只取其第一个子项
          slot = rule.slot || pSlot;
          rule = rule.children[0];
          if (rule.type === 'dragBox') {
            initial.push(...f.parseRule(rule.children, slot || rule.slot));
            return initial;
          }
        }
        if (!rule) return initial;
        rule = { ...rule };
        // 处理 slot
        if (slot && slot !== 'default') {
          rule.slot = slot;
        }
        // 递归处理子项
        if (rule.children && rule.children.length) {
          rule.children = f.parseRule(rule.children);
        }
        // 删除设计器内部字段
        if (rule._menu) {
          delete rule._menu;
        }
        if (!rule.slot) {
          delete rule.slot;
        }
        // 删除 props 中为 null 的属性
        rule.props &&
          Object.keys(rule.props).forEach((k) => {
            const v = rule.props[k];
            if (isNull(v)) {
              delete rule.props[k];
            }
          });
        // 删除 __ 开头、空数组、空对象等冗余字段
        Object.keys(rule)
          .filter(
            (k) =>
              k.indexOf('__') === 0 ||
              (Array.isArray(rule[k]) && rule[k].length === 0) ||
              (is.Object(rule[k]) && Object.keys(rule[k]).length === 0),
          )
          .forEach((k) => {
            delete rule[k];
          });
        initial.push(rule);
        return initial;
      }, []);
    },

解析出目标表单 DSL 后，与 FormCreate 组件结合即可渲染出表单。

通常配置表单还需要有组件个性化交互以及关联逻辑联动效果，以更好的提高配置表单的操作体验。敬请关注下一章节"自定义组件联动事件"。
