immortalWrt路由器上抓包查看电脑联网如何获取ip

immortalWrt如何抓包

网上查了下，一开始说在里面安装一个插件：port-mirroring，结果发现不行。后来发现可以直接ssh登录后，安装tcpdump。

像我刷的这个immortalWrt，属于openwrt的分支，而openwrt则属于linux，只不过是属于嵌入式linux领域，也算是一个linux发行版。

但是路由器内存较小，所以这种系统和服务器端的linux有些不一样，比如包管理器，服务器端，我们一般就是yum、dnf啥的，而在openwrt上，主流版本是用：opkg，新版本则开始切换到apk。

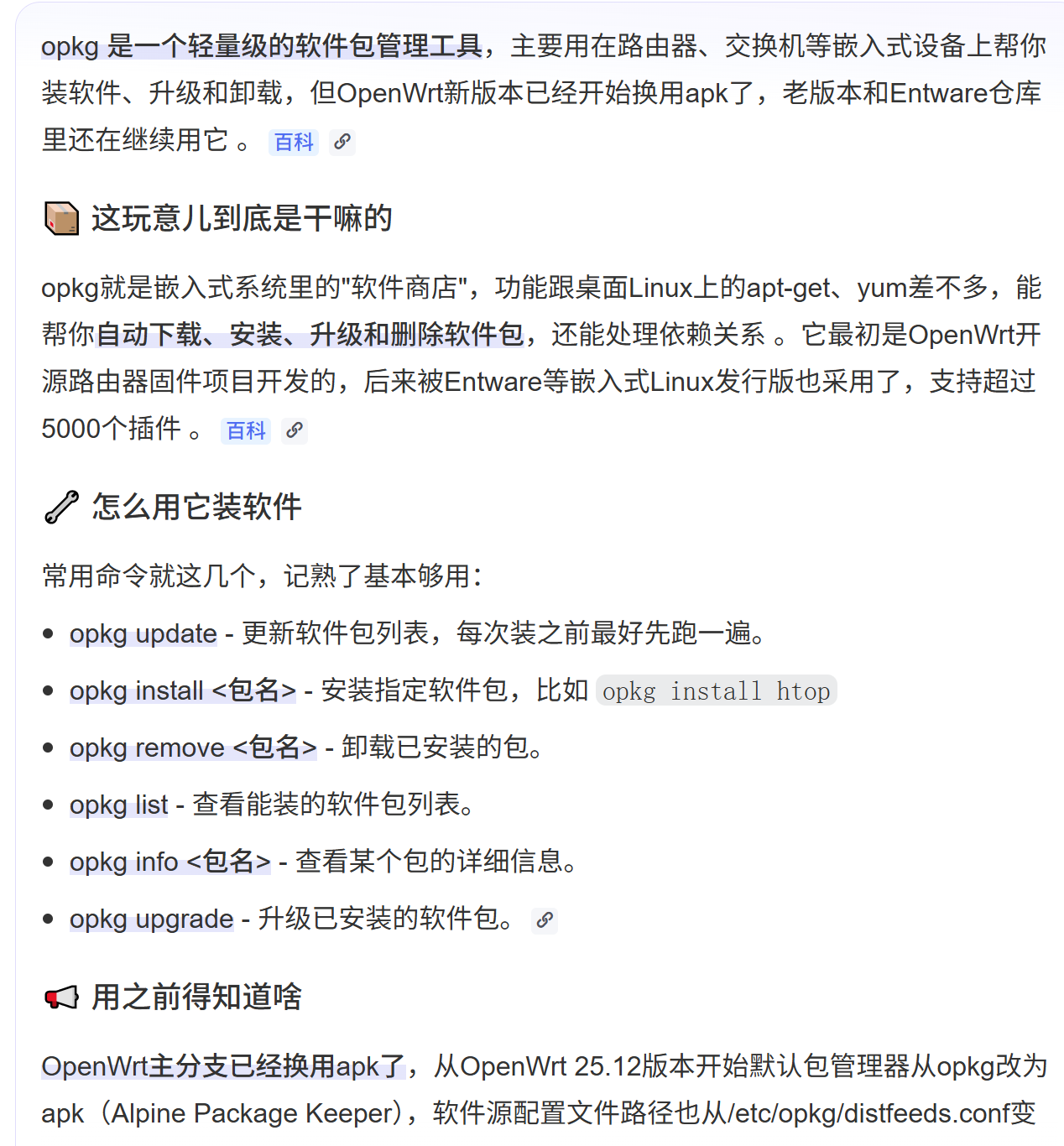

一个入门介绍：

安装bash

默认的bash是/bin/ash

root@ImmortalWrt:~# cat /etc/passwd
root:x:0:0:root:/root:/bin/ash

这个ash也是嵌入式系统常用，主要就是轻量。

/bin/ash 是 ‌Almquist Shell‌ 的可执行文件路径，一种轻量级、POSIX 兼容的命令行解释器，常用于嵌入式系统（如 BusyBox）或资源受限环境 。‌‌

我用了一阵，发现history都不支持，每次重新登录，之前的历史命令都看不到了，我这边改成：

root@ImmortalWrt:~# opkg install bash
Package bash (5.2.37-r1) installed in root is up to date.

// 登录后自动进入bash
echo '[ -z "$BASH" ] && exec bash' >> /root/.profile

安装tcpdump、lrzsz

root@ImmortalWrt:~# opkg install tcpdump
Package tcpdump (4.99.5-r1) installed in root is up to date.

root@ImmortalWrt:~# opkg install lrzsz  ------方便用rz、sz传文件，不用winscp了
Package lrzsz (0.12.21-r1) installed in root is up to date.

dhcp服务端(面向lan端)

root@ImmortalWrt:~# netstat -nltup |grep dhcpd
udp        0      0 :::547                  :::*                                3411/odhcpd

路由器上启动了odhcpd，默认监听547端口，udp协议。

其他手机电脑连wifi时，就需要来请求这个547端口，应用层协议也就是我们之前提到的dhcpv6、dhcp（v4）等。

dhcp客户端

其实路由器也是一个客户端，因为它作为dhcp客户端，是去电信等运营商侧，通过dhcp去获取ip地址。

root@ImmortalWrt:~# ps -ef|grep dhcp
 2902 root      1104 S    odhcp6c -s /lib/netifd/dhcpv6.script -P0 -t120 pppoe-wan

odhcp6c 是一个专为嵌入式 Linux 系统（尤其是路由器）设计的轻量级 ‌DHCPv6 ‌ 和 ‌**路由器通告（RA）**‌ 客户端程序。它体积小巧（编译后约 35KB），主要用于在 OpenWrt 等系统中获取 IPv6 地址、前缀及 DNS 信息。

核心功能与特点

• ‌协议支持 ‌：同时支持 ‌DHCPv6 ‌ 状态ful/stateless 模式以及 ‌SLAAC‌（无状态地址自动配置），能够处理 IPv6 前缀代理（DHCPv6-PD）。
• ‌应用场景 ‌：主要作为 OpenWrt 路由器的 WAN6 接口客户端，从上游 ISP 获取 IPv6 网络配置，并可配合 odhcpd 向局域网设备分发 IPv6 地址。
• ‌配置灵活‌：支持通过 UCI 配置文件或命令行参数自定义请求选项（如请求地址、前缀长度、FQDN 等）。

但是，作为一个客户端，它也是监听了端口的，端口为546.我也不太理解，客户端一般作为请求发起方，是不需要监听端口的。

root@ImmortalWrt:~# netstat -nltup |grep dhcp
udp        0      0 :::546                  :::*                                2902/odhcp6c

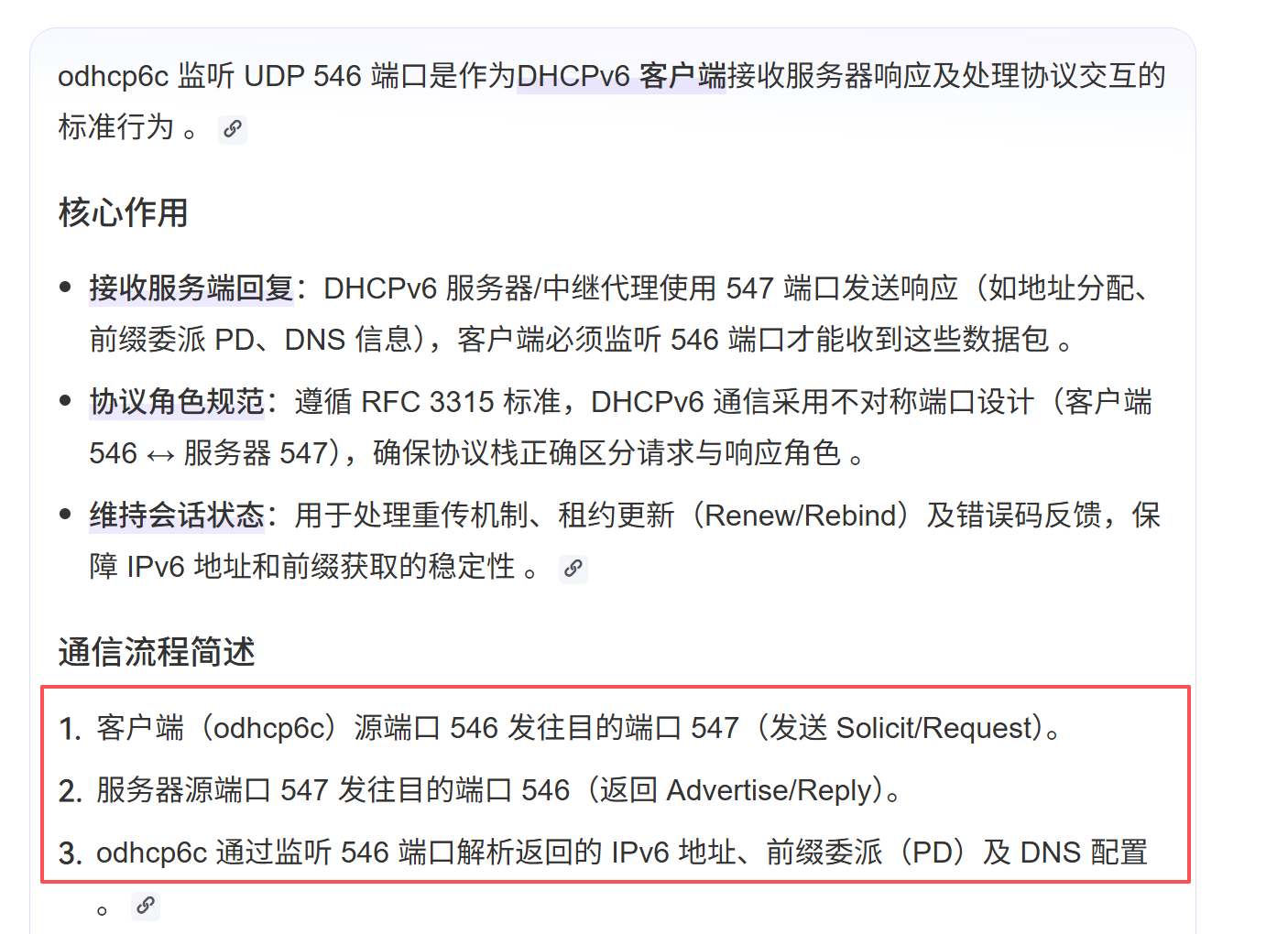

具体看下面的解释吧：

抓包分析

由于是抓电脑连接wifi时，是如何与路由器交互的。肯定要连547端口（dhcp部分），另外，网上查了下：还涉及icmpv6协议。所以：

抓包命令：

tcpdump -i any 'icmp6 or udp port 547' -w icmp6-1.pcap

电脑发给路由器：router solicitation

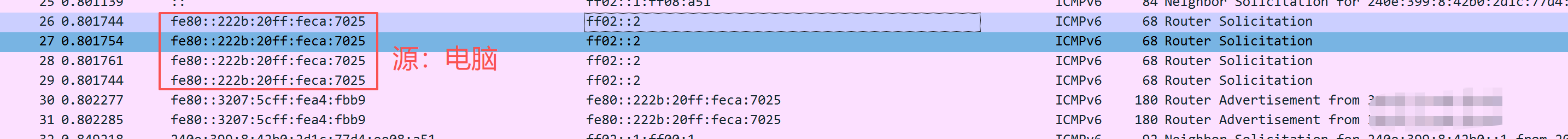

下图中，左边是源，右边地址是目标。红框是我的电脑，给ff02::2发送了报文：

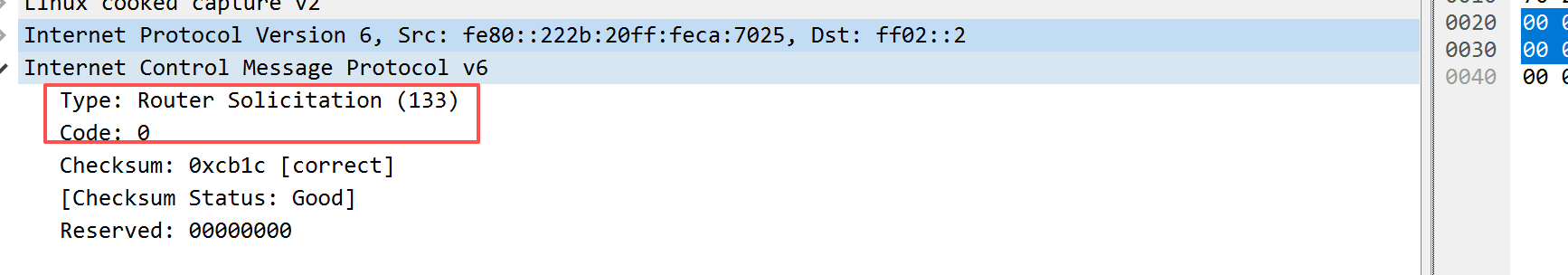

注意，这个就是icmpv6报文，里面包含啥呢：

就一个type，值为133.

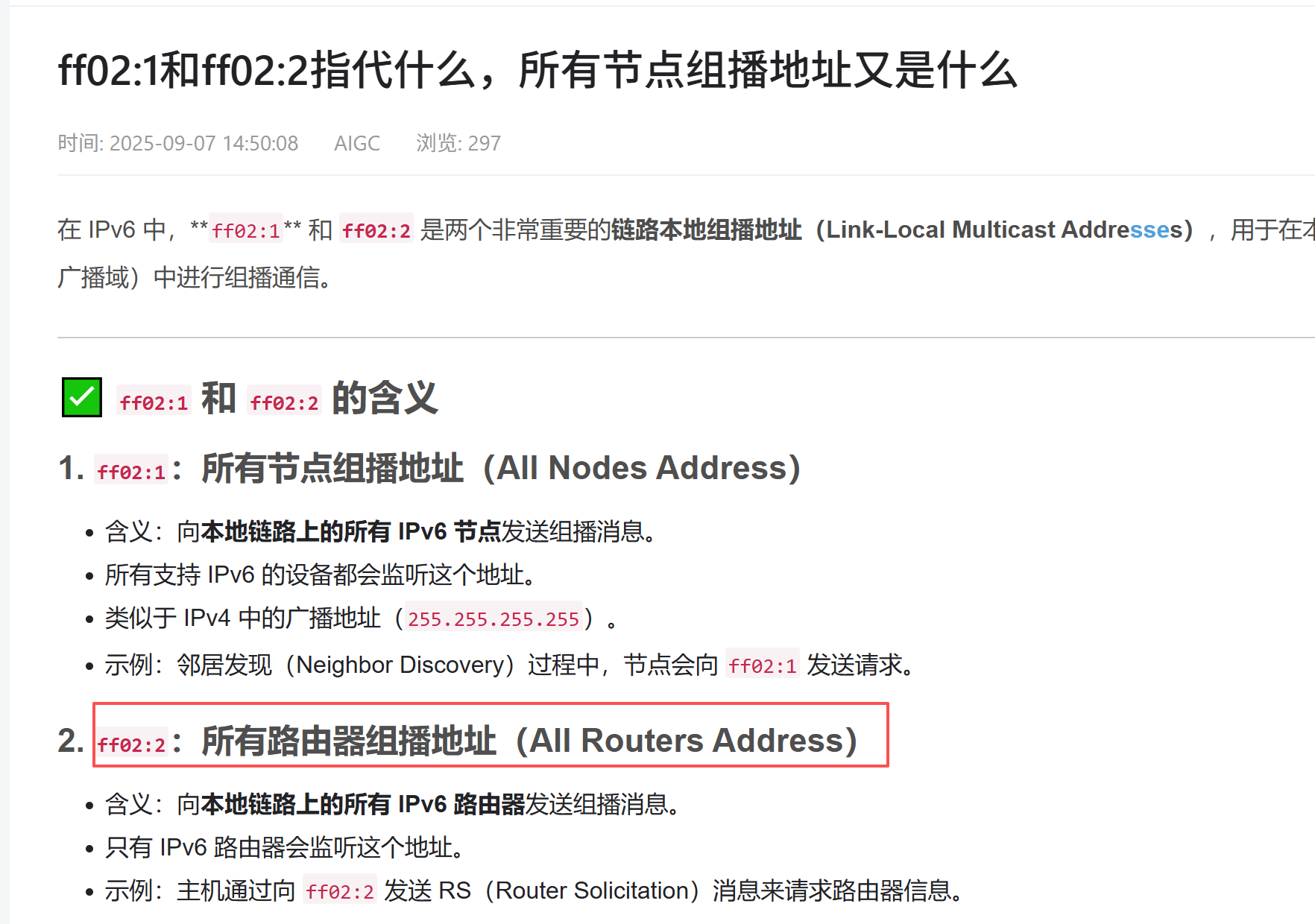

这个报文发给谁的呢，ff02::2，表示的是本地的所有路由器。

路由器回复router advertisement

路由器收到前面的请求后，就会回复，就把自己从电信那边拿到的ipv6前缀，传给下游的这些设备：

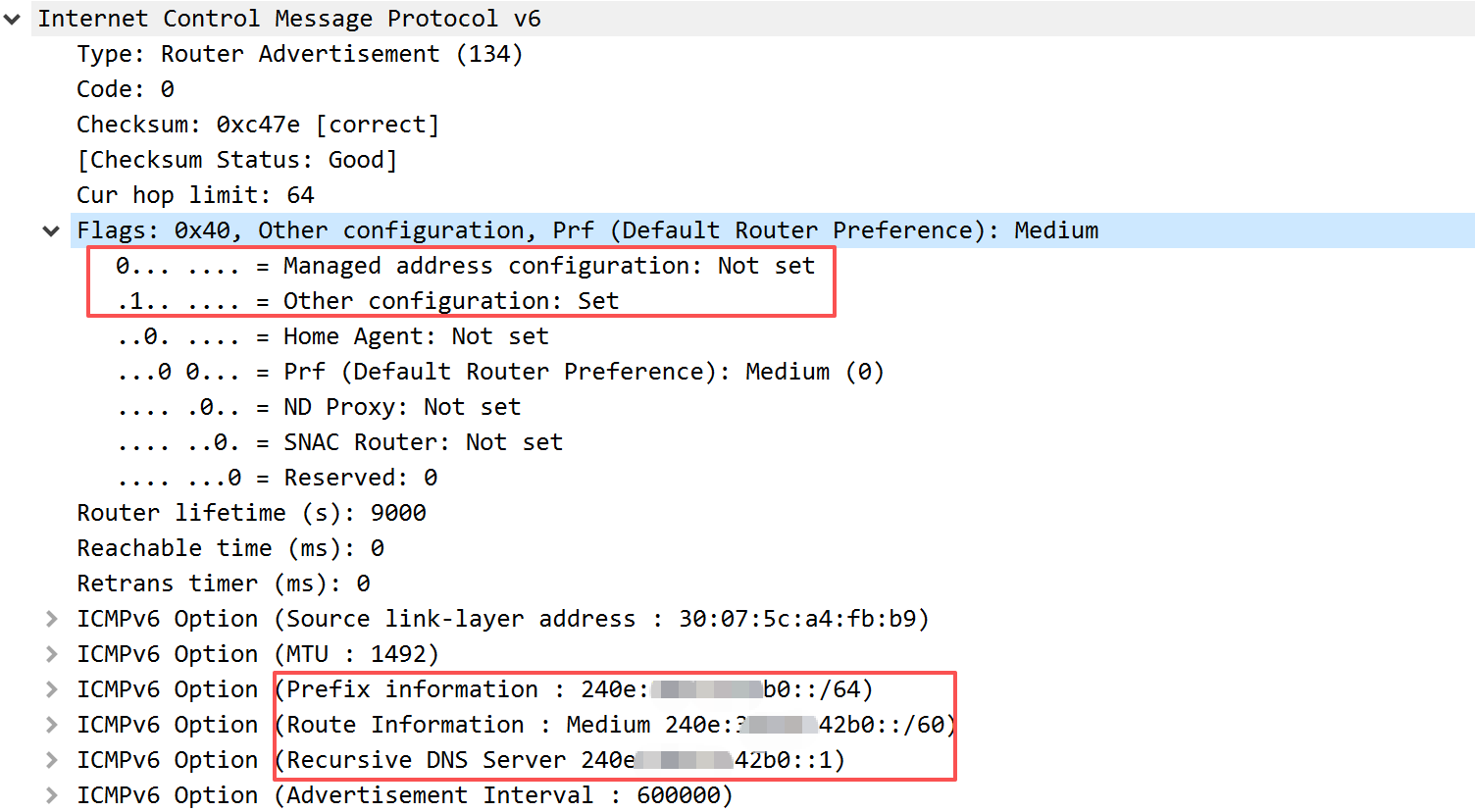

下图的红框都是很重要的部分，flags里面的前两个flag，第一个flag为0时，设备不从dhcpd获取ipv6地址；为1时，从dhcpd获取地址。

第二个flag，为1时，从dhcpd获取dns等各类信息；为0时，不从dhcpd获取。

另外，后面的三个红框，就是下发的ipv6前缀之类的，240e开头，就是电信的地址。

电脑再次请求路由器--dhcpv6

电脑会根据前面路由器返回的flags，来决定自己的行为，看看是完全走dhcpv6，还是走slaac来自己生成ipv6地址。

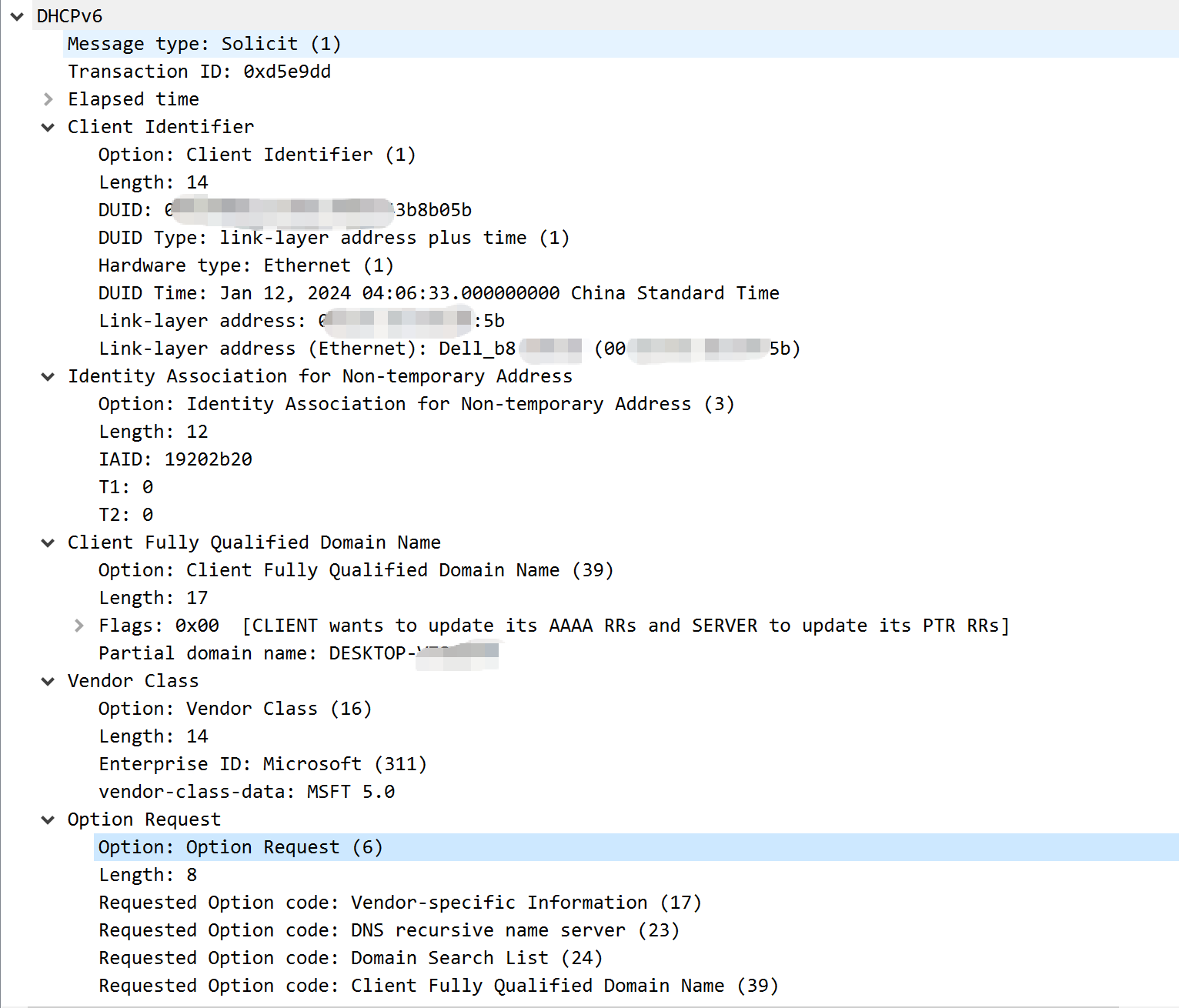

下面可以看到，就是客户端把自己的各种信息传给路由器了，包括自己的id啥的（我打码的部分）

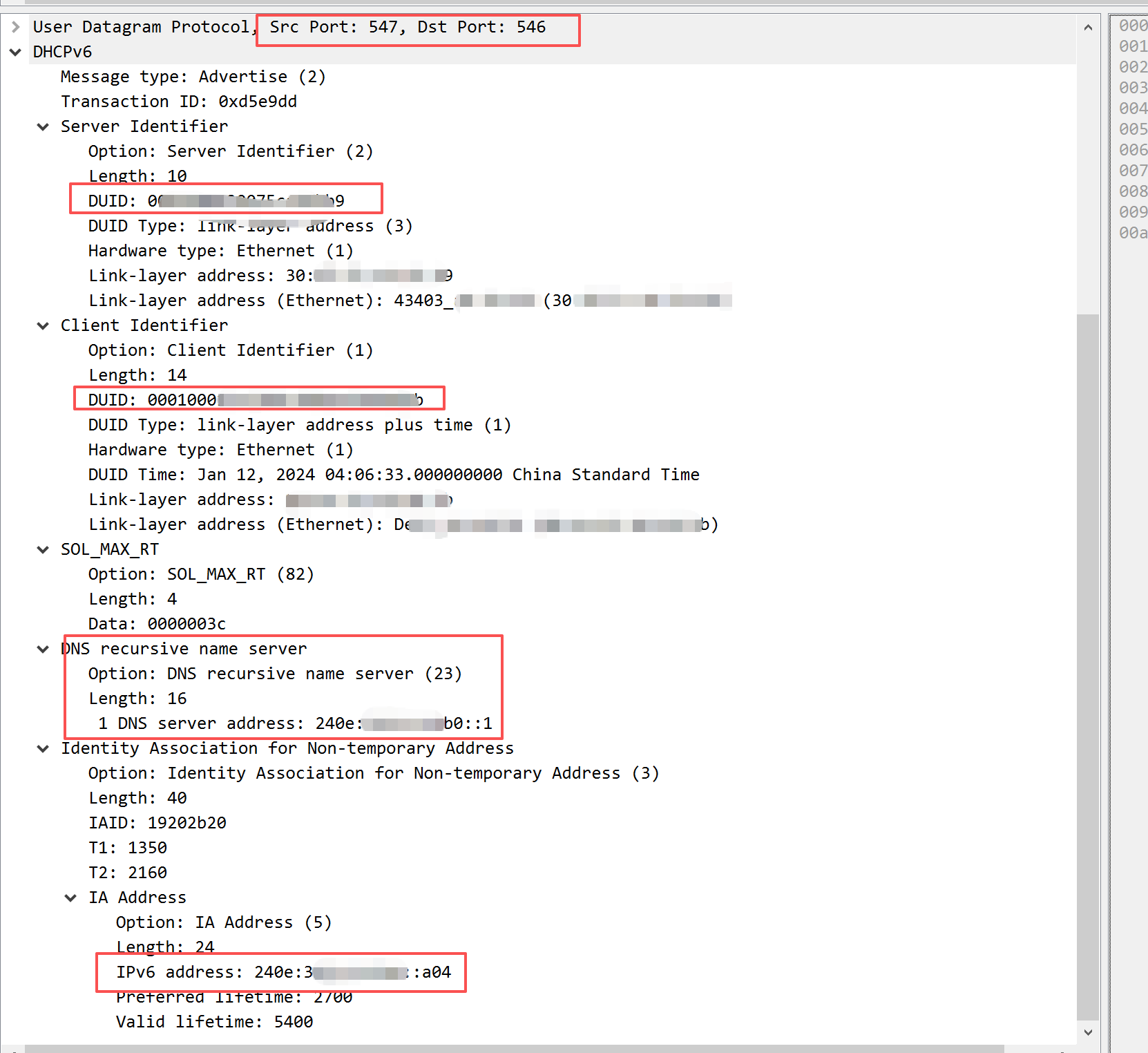

路由器返回dhcpv6响应

下面就是路由器返回的，包括dns服务器地址啥的。

总结

大概过程就是这样，暂时到这了。
