一、前言（面向线束 / 结构 / 测试工程师）
国内整车、Tier1 线束厂、连接器供应商做 DV/PV 验证必看的通用连接器基础标准 ------QC/T 1067.1-2017，2017-07-01 正式实施，全面淘汰老旧 QC/T 417.1-2001。 随着新能源汽车普及，车载既有 60V 以内低压信号连接器，又新增 60~600V 车载辅助高压接插件，旧标准仅覆盖低压、缺失高压验证条款，无法满足三电架构开发需求。 本标准等同参考 ISO 8092.2-2005、USCAR-2 R6，统一国内汽车连接器术语、机械 / 电气 / 环境试验方法、判定阈值，是主机厂零部件准入、图纸标注、实验室测试的强制依据。 阅读受众：线束设计工程师、端子结构开发、可靠性测试、质量 SQE、连接器选型工程师。
二、标准基础信息（工程速查板块）
2.1 基础档案
表格

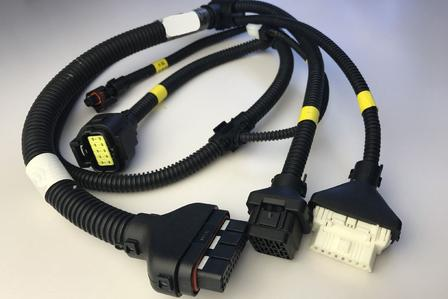

| 项目 | 参数 |
|---|---|
| 标准全称 | 汽车电线束和电气设备用连接器 第 1 部分：定义、试验方法和一般性能要求 |
| 归口单位 | 全国汽车标准化技术委员会 SAC/TC114 |
| 替代旧版 | QC/T 417.1-2001 |
| 对标国际 | ISO 8092.2、USCAR-2 Rev6 |
| 适用电压 | 低压≤60V DC；高压 60V＜U≤600V DC |
| 覆盖产品 | 线对线连接器、设备端插头 / 插座、单 / 多极端子组件 |
| 配套引用 | GB/T2423 环境试验、QC/T29106 线束通用规范、GB/T25085 车载电线标准 |
2.2 适用边界澄清（踩坑重点）
- 本标准为通用基础规范，不含高压动力母线连接器（动力电池主回路需参考 QC/T 895 高压连接器专用标准）；
- 仅针对车载低压、辅助高压（OBC、PTC、车载充电机低压高压回路）接插件；
- 所有连接器 DV 验证、图纸技术要求、第三方检测报告必须以此标准为底层依据。
三、核心术语定义（TPA/CPA/PLR 高频考点）
标准重新规范行业易混淆锁止结构名词，是图纸标注、试验判定的核心：
- 端子 TPA（端子二次锁止）：独立锁止机构，防止端子后退，单独提供端子保持力；
- PLR（一次锁止加强）：加固护套原生一次锁片，避免装配 / 振动后锁片失效；
- CPA（连接器二次锁止）：整套插头插座互锁机构，防整车振动松脱；
- 线线连接器：线束中间对接件；设备连接器：控制器、传感器端接插件；
- 微电流端子：0.5/0.64mm 小信号镀金端子（摄像头、CAN、雷达信号线）。
四、对比旧版 QC/T417.1-2001：6 大关键升级（行业重点变革）
这是新旧标准选型、试验变更最核心内容，也是面试高频考点：
- 新增 60~600V 高压连接器全套测试条款 旧标准仅支持≤60V 低压，新能源辅助高压回路无规范；新版区分高低压两套电气阈值。
- 电流循环耐久大幅加长 旧版 500h，新标准强制1008h（42 天），验证长期通电温升老化，新能源发热工况适配。
- 锁止结构强制测试：TPA/CPA/PLR 全套机械验证 老标准无二次锁止强度要求，整车振动松脱故障率高；新版增加止推力、锁止断裂力判定。
- 端子力学指标全面上调 40% 端子保持力、护套插拔分离力阈值提升，适配商用车、越野强振动场景。
- 细化潮湿、污染物入侵后绝缘耐压试验时序 区分密封 / 非密封连接器测试间隔，消除实验室测试方法不统一问题。
- 镀层接触电阻分级管控 镀金 / 镀银端子、普通镀镍端子分开限定接触电阻，解决小信号传输压降故障。
五、分模块性能要求 + 试验方法（工程实操核心）
5.1 电气性能（高低压分档指标，可直接复制到规格书）
（1）接触电阻
- 低压≤60V：普通镀镍端子≤50mΩ；镀金 / 银信号端子≤25mΩ；
- 高压 60~600V：功率端子整体接触电阻≤1.5mΩ；
- 判定：完成所有环境 / 振动试验后复测，阻值上浮不超过初始值 50% 即为合格。
（2）绝缘电阻
所有端子两两之间绝缘电阻≥100MΩ（500VDC 测试），盐雾、湿热试验后不得击穿。
（3）绝缘介电强度（耐压测试）
- 低压连接器：1000V AC/1600V DC，持续 60s，无击穿、无闪络；
- 高压连接器：按额定电压分级 1000~3000V AC，泄漏电流＜1mA；
- 试验前置条件：湿热 / 粉尘 / 化学品试验完成后 1h 内（密封件）、室温静置 3h（非密封件）测试。
5.2 机械性能（端子 + 护套 + 锁止机构三大类）
1）端子力学（线束压接必测）
- 插入 / 止推力：单端子插入力≤15N，止推力最低 5N，防止装配脱出；
- 端子保持力：低压 20~300N（按线径分级）；高压 30~450N，装配 40℃/95% RH 预处理 6h 后测试；
- 压接拉力：匹配 GB/T25085 车载导线，铜线不出现分层、断裂、端子分离。
2）连接器整体插拔与锁止
- 无助力单排连接器：单次结合力≤80N，分离力≥10N；
- CPA 二次锁止：锁止解锁循环 500 次无裂纹、断裂；
- 耐久插拔：通用连接器 500 次，车载高频接插件（充电口、诊断口）1000 次，插拔后电阻无超标。
5.3 环境与可靠性试验（DV 完整测试矩阵）
标准规定整车连接器必须完成全套负荷测试，试验顺序固定：
- 温度循环：-40℃~105℃，100 循环，每循环 2h；
- 湿热循环（40℃/95% RH）：持续 240h；
- 盐雾试验 Ka（GB/T2423.17）：500h，镀层无腐蚀、无红锈；
- 振动耐久：分 V1~V5 五档振动等级，底盘 / 变速箱区域 V5 强振动，通电监测电阻波动；
- 电流循环 1008h：满载额定电流，实时监测温升，最高温度不超护套材料耐温；
- 液体污染试验：制动液、机油、尿素、洗车溶剂浸泡，无开裂、绝缘不失效
六、QC/T1067.1 vs USCAR-2 / GMW3191 标准横向对比（国产化替代参考）
国内主机厂逐步替代美系外资标准，差异点直接影响产品开发成本：
- 接触电阻 USCAR/GMW 要求更严苛（0.64 镀金端子≤10mΩ）；QC/T1067 适度放宽，适配国内镀层工艺；
- 电流循环时长 USCAR 500h，国标 1008h，国内新能源温升考核更严格；
- 高压条款 USCAR 无 60~600V 辅助高压完整规范，QC/T1067 专为国内三电系统补充；
- 锁止机构 国标强制 TPA/CPA 全套验证，美系标准仅选择性要求；
- 落地成本 采用 QC/T 标准做 DV 测试，第三方实验室费用比全套 USCAR 测试降低 30%。
七、工程落地避坑指南（一线工程师实操总结）
坑 1：混淆高压连接器标准
QC/T1067.1 仅支持600V 以内低压辅助回路；动力电池 800V 主回路动力接插件，必须执行 QC/T 895，混用标准会导致试验失效、零部件驳回。
坑 2：电流循环时长按旧标准 500h 测试
新能源主机厂评审明确要求 1008h，实验室按 500h 出具报告直接无效，返工成本极高。
坑 3：忽略 CPA/TPA 机械验证
仅测端子保持力，跳过二次锁止强度试验，整车路试后出现插头松脱、偶发断电故障。
坑 4：耐压测试时序错误
非密封连接器湿热后未静置 3h 直接耐压，极易出现临时击穿误判，导致产品误判不合格。
坑 5：图纸未区分高低压指标
同一款护套同时做低压信号、高压功率回路，接触电阻、耐压阈值混用，量产后出现发热烧蚀。
八、标准使用流程（线束开发标准化流程）
- 产品定义：确认连接器额定电压（低压 / 辅助高压）、温度等级、振动等级；
- 图纸标注：引用 QC/T1067.1-2017，明确 TPA/CPA 结构要求；
- DV 试验规划：严格按标准试验矩阵执行，1008h 电流循环、全套环境试验；
- 第三方检测：要求实验室出具报告时，每项指标对标本标准条款；
- 量产质控：端子保持力、插拔力、接触电阻纳入来料抽检项。
九、总结
QC/T 1067.1-2017 是目前国内唯一同时覆盖车载低压 + 600V 辅助高压连接器的通用行业标准，替代老旧 QC/T417.1 后补齐新能源三电系统验证短板，兼顾国际 USCAR/ISO 标准技术要求，同时适配国内线束制造、实验室检测条件。 线束、连接器工程师在产品设计、DV 验证、零部件准入阶段，必须以此标准作为底层技术依据，规避试验返工、整车可靠性故障。后续配套 QC/T1067 系列第 2、3 部分尺寸、系列化标准可搭配阅读，形成完整连接器标准化体系。
参考标准：
QC/T 1067.1-2017
