在工商业储能系统从50kW/100kW向125kW功率等级演进的过程中，PCS的拓扑选择与功率器件方案直接决定了系统效率与可靠性。本文从技术参数、电气拓扑、控制架构、保护机制四个维度，完整拆解BAC125K950C模块的设计思路与性能指标，供电力电子工程师与系统集成商参考。
一、模块概述

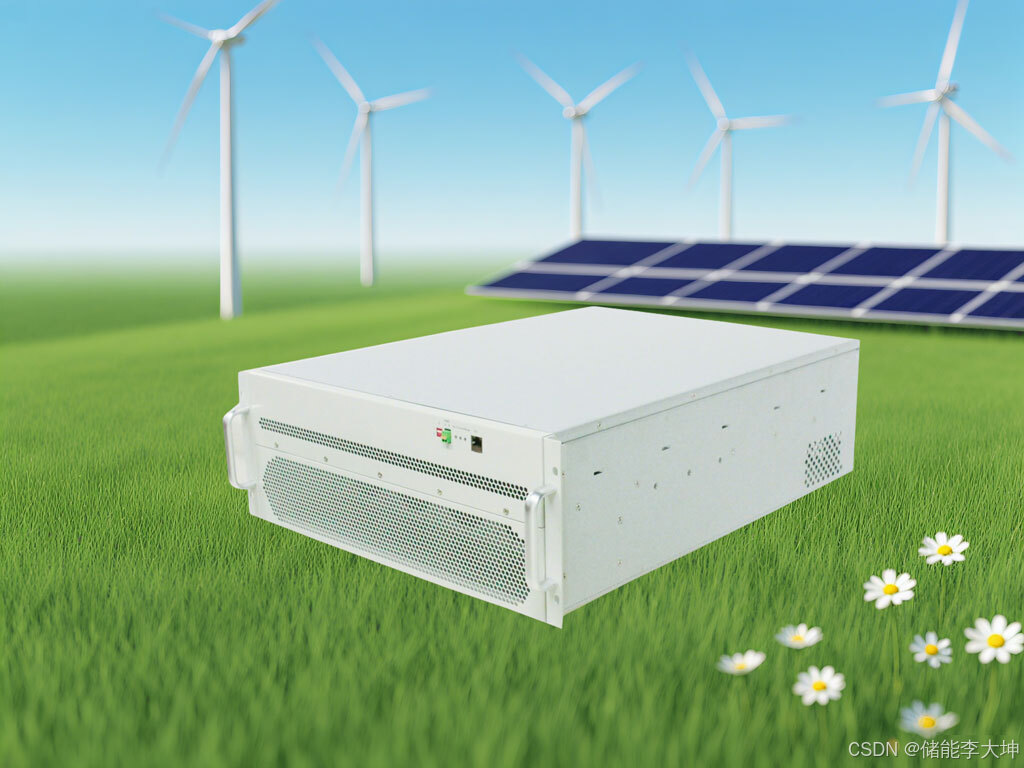

BAC125K950C是一款125kW级双向储能变流器模块，采用SiC功率器件与双向三电平拓扑结构-15。支持并网充电、并网放电、离网独立供电三种工作模式-15。整机功率回路、通讯回路全部独立抗干扰设计-15。支持RS485、CAN、Ethernet、干接点通讯-2。
二、充电工况技术参数
| 参数 | 规格 |
|---|---|
| 额定电网电压 | 400Vac（380/400/415Vac软件可设）-2 |
| 电网电压范围 | 304Vac~485Vac |
| 电网频率 | 50/60±5%（自适应） |
| 电压制式 | 三相四线或三相五线 |
| 输入额定电流 | 181A |
| 功率因数 | ≥0.99（满载） |
| 电流谐波 | ＜3%（满载） |
| 输出电压范围 | 600~950Vdc-2 |
| 最大输出电流 | 198A |
| 额定充电功率 | 125kW |
| 功率降额 | 600Vdc~630Vdc线性降额；630Vdc~950Vdc满载 |
| 最高充电效率 | 98.8%Max |
| 稳压精度 | ±0.5% |
| 稳流精度 | ≤1% |
| 纹波系数 | ＜1% |
三、放电工况技术参数
| 参数 | 规格 |
|---|---|
| 电池电压范围 | 600~950Vdc-2 |
| 最大放电电流 | 198A |
| 电网电压范围 | 304Vac~485Vac |
| 电网频率 | 50/60±5% |
| 额定输出功率 | 125kVA Max |
| 功率降额 | 304Vac~360Vac线性降额；360Vac~485Vac满载 |
| 最高放电效率 | 98.5%Max-2 |
四、SiC功率器件方案分析
传统硅基IGBT方案的主要瓶颈：
-
拖尾电流问题：IGBT关断过程中存在少子复合导致的拖尾电流，关断损耗显著。
-
开关频率受限：IGBT通常只能运行在10kHz左右。
-
磁性元件体积大：低频导致滤波电感体积庞大。
SiC MOSFET方案的优势：
-
单极性器件：无拖尾电流，关断速度快。
-
高频化：开关频率可达32-40kHz-。
-
体积缩小：滤波电感体积可缩小至1/3-。
-
效率提升 ：整机效率相比IGBT方案提升2%~3%-2。
五、电气拓扑：SiC双向三电平
模块采用SiC双向三电平拓扑结构-15。三电平拓扑的核心优势：
-
降低开关器件电压应力------利用1200V外管与650V内管的组合。
-
减少输出谐波含量，改善波形质量。
-
配合SiC高频特性，整机效率突破98%。
六、三种工作模式
并网充电：三相交流电经SiC三电平整流，变换至电池直流电压，为储能电池充电。
并网放电：电池直流电能经SiC逆变升压，回馈至三相电网，实现削峰填谷、新能源消纳。
离网V2L模式：电网断电后STS切换，模块独立输出标准三相交流电，持续为厂区关键负载供电-。
七、控制架构与保护机制
控制架构：
保护功能清单 -2：
| 保护类型 | 说明 |
|---|---|
| 过欠压保护 | 交流/直流侧电压异常保护 |
| 过流保护 | 硬件与软件双重保护 |
| 短路保护 | 快速检测与关断 |
| 过温保护 | 智能温度监测与降额 |
| 防孤岛保护 | 电网断电后快速切离 |
| 浪涌保护 | 抵御雷击、电网冲击 |
| 直流反接保护 | 电池反接告警停机 |
八、环境与物理参数
-
工作温度：-35~60℃（45℃以上输出功率降额）-2
-
储存温度：-40~75℃
-
运行噪音：＜68dB
-
整机尺寸（宽×深×高）：500mm×675mm×200mm（不含把手）-15
-
整机重量：50Kg-15
-
防护等级：IP20（单模块标准配置）
-
冷却方式：智能调速，强制独立风道风冷
九、通讯接口与执行标准
通讯接口 -2：
-
RS485
-
CAN
-
Ethernet
-
干接点
执行标准：
-
GB/T34120-2023《电化学储能系统储能变流器技术要求》-
-
GB/T34133-2023《储能变流器检测技术规程》
-
EN 62477
-
EN IEC 61000
十、典型应用场景
-
工商业削峰填谷储能电站
-
光储直柔一体化直流耦合系统
-
光储柴离网备用微电网
-
大型工商业光储一体化机柜
-
分布式光伏配套储能系统
-
厂区应急不间断供电储能
