LVS项目全套知识点总结

一、集群基础概念

1. 什么是集群

集群（Cluster）是指将多台独立的服务器主机通过网络互联，组合成一个统一的、高性能的计算机服务群组。对外整体呈现为一个单一服务节点，对内多台服务器协同工作，共同承担业务请求、处理数据、提供服务。

集群核心目的：解决单台服务器的性能瓶颈、单点故障、并发压力问题，实现服务的高可用、高并发、高负载、可扩容。

通俗理解：单台服务器干活能力有限、容易宕机；集群就是多台服务器组队干活，分担压力、互相兜底，保证服务稳定不中断。

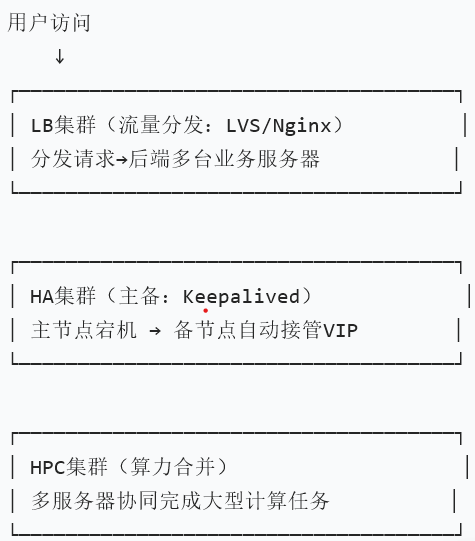

2. 集群分类

根据集群核心功能与应用场景，行业内将集群分为三大类，也是LVS学习的基础分类：

（1）负载均衡集群（LB，Load Balance）

核心作用：分发流量、分担压力。将用户的海量请求，按照指定算法均匀分发到后端多台真实服务器处理，避免单服务器过载。

特点：提升并发处理能力、提升业务响应速度、横向扩容简单。

典型工具：LVS、Nginx、HAProxy

（2）高可用集群（HA，High Availability）

核心作用：防止单点故障、保证服务不中断。通过主备切换机制，当主服务器宕机后，备用服务器立刻接管业务，实现服务秒级恢复。

特点：解决服务宕机问题，不提升并发能力，只保障可用性。

典型工具：Keepalived、Heartbeat

（3）高性能计算集群（HPC）

核心作用：聚合算力、处理超大型计算任务。将多台服务器的CPU、内存算力合并，共同完成大数据运算、科学计算、仿真建模等重型任务。

应用场景：气象预测、云计算算力调度、科研仿真

核心总结 ：LVS属于负载均衡集群（LB），常搭配Keepalived高可用集群实现「负载均衡+故障自愈」的企业生产架构。

二、LVS核心作用

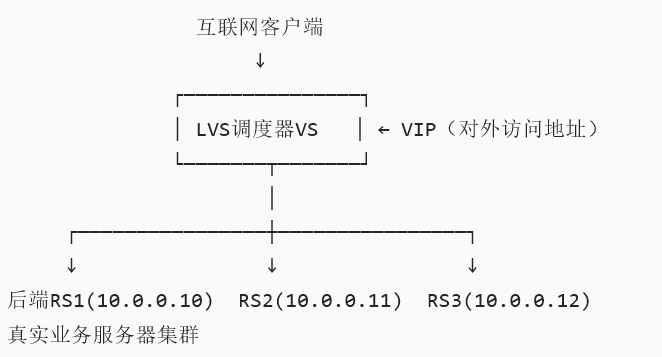

LVS（Linux Virtual Server，Linux虚拟服务器）是Linux内核级的四层负载均衡软件，由章文嵩博士开发，是目前企业后端服务器集群的核心负载均衡组件。

LVS核心功能与作用

• 流量分发：基于IP+端口对用户请求进行智能分发，将海量并发请求均匀分配给后端真实服务器（RS）。

• 压力分担：彻底解决单台服务器并发上限问题，支持十万、百万级高并发请求处理。

• 屏蔽后端节点：对外仅暴露一个虚拟IP（VIP），隐藏后端真实服务器IP，提升服务安全性。

• 健康检查：自动检测后端服务器状态，剔除故障节点，不再向故障机器分发流量。

• 高可用适配：可结合Keepalived实现LVS自身的主备切换，消除负载均衡器单点故障。

• 内核级高性能：工作在内核态，无需进程调度，转发效率远超Nginx（应用层），无并发瓶颈。

三、LVS的4种工作模式及原理（含图解逻辑+工作步骤）

LVS共有四种主流工作模式，优先级和使用场景不同，分别是：DR模式、NAT模式、TUN隧道模式、FULLNAT模式。以下为各模式原理详解、流量图解逻辑、工作步骤、优缺点。

1. LVS NAT模式（网络地址转换模式）

（1）核心原理

通过修改数据包的IP地址实现流量转发。用户请求到达LVS调度器后，LVS将数据包的目标IP（VIP）修改为后端真实服务器IP（RIP）；后端服务器响应数据返回时，再次经过LVS，将源IP修改为VIP，最终返回用户。

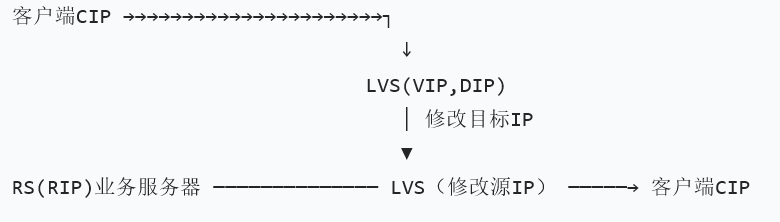

（2）流量图解逻辑

用户客户端 → 公网IP → LVS(VIP) → 改写目标IP → 后端RS服务器 → 响应返回LVS → 改写源IP → 返回客户端

（3）详细工作步骤

1. 客户端发起请求，目标地址为LVS虚拟IP（VIP），数据包到达LVS调度器。

2. LVS根据调度算法选中一台后端真实服务器（RS）。

3. LVS修改数据包目标IP为RS的真实IP，保留客户端源IP，转发给RS。

4. RS接收请求并处理业务，生成响应数据包，源IP为自身RIP，目标IP为客户端IP。

5. 响应数据包传回LVS调度器，LVS修改数据包源IP为VIP。

6. LVS将修改后的数据包转发给客户端，请求闭环完成。

（4）优缺点

优点：配置简单、支持端口映射、后端RS可以是任意系统、无需配置VIP；

缺点：所有请求和响应流量均经过LVS，LVS易成为性能瓶颈，并发能力有限。

2. LVS DR模式（直接路由模式，企业最常用）

（1）核心原理

基于MAC地址转发 ，不修改IP地址，仅修改数据帧的MAC地址。请求流量经过LVS调度转发，响应流量直接由后端RS返回客户端，不经过LVS，是性能最高的模式。

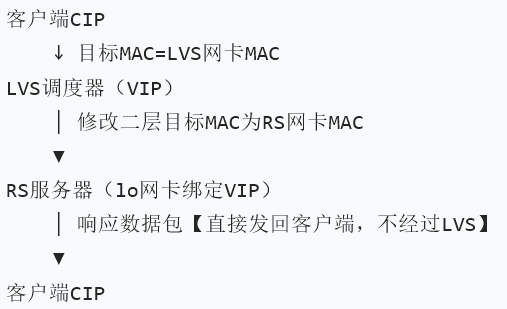

（2）流量图解逻辑

客户端 → LVS（修改MAC）→ 后端RS → 直接返回客户端（跳过LVS）

（3）详细工作步骤

1. 客户端发送请求到VIP，数据帧目标MAC为LVS网卡MAC。

2. LVS接收数据帧，根据算法选中后端RS。

3. LVS仅修改数据帧的目标MAC地址为RS网卡MAC，IP地址全程不变，转发请求。

4. 后端RS接收数据包，识别自身绑定的VIP，处理业务请求。

5. RS直接封装响应数据包，以VIP为源IP，直接发送给客户端，不经过LVS。

（4）优缺点

优点：响应流量不经过LVS，无性能瓶颈、并发极高、稳定性强；

缺点：所有服务器必须在同一局域网、需要抑制RS的ARP响应、不支持端口映射。

3. LVS TUN隧道模式（IP隧道模式）

（1）核心原理

通过IP隧道封装技术转发请求。LVS将客户端原始数据包重新封装一层IP隧道协议，转发给跨网段的后端RS，RS解封装处理请求，响应直接回包给客户端。

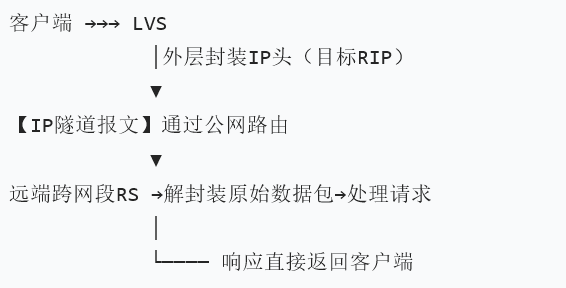

（2）流量图解逻辑

客户端 → LVS（IP隧道封装）→ 跨网段RS（解封装处理）→ 直接返回客户端

（3）详细工作步骤

1. 客户端请求到达LVS VIP。

2. LVS通过IP隧道协议，对原始数据包进行二次封装，新IP头目标地址为远端RS的RIP。

3. LVS将封装后的数据包转发给跨网段的后端RS。

4. RS接收数据包，解封装获取原始请求数据，处理业务。

5. RS直接以VIP为源IP，将响应数据返回客户端，不经过LVS。

（4）优缺点

优点：支持跨机房、跨网段部署后端服务器，突破局域网限制，高性能；

缺点：服务器需要开启IP隧道功能，配置复杂，部分系统不支持。

4. LVS FULLNAT模式（双向全地址转换）

（1）核心原理

对数据包源IP和目标IP同时修改。请求时：客户端IP→LVS本地IP，VIP→RSIP；响应时：RSIP→LVS本地IP，LVS本地IP→客户端IP，彻底隔离前后端网络。

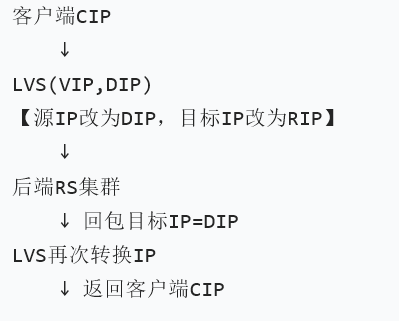

（2）流量图解逻辑

客户端IP → LVS（改源+目标IP）→ RS → LVS（反向改IP）→ 客户端

（3）详细工作步骤

1. 客户端请求到达LVS VIP。

2. LVS将数据包源IP改为LVS本地内网IP，目标IP改为RS的RIP，转发请求。

3. RS处理请求，响应数据包源IP为RIP，目标IP为LVS内网IP。

4. 响应回到LVS，LVS将源IP改为VIP，目标IP改为客户端IP，转发给用户。

（4）优缺点

优点：前后端网络完全隔离、无需同网段、支持跨网段部署、配置简单；

缺点：所有流量经过LVS，性能略低于DR模式，内核版本要求较高。

四、LVS的13种调度算法（完整版分类+详解）

LVS官方共计13种调度算法，分为静态算法（4种） 和**动态算法（9种）**两大类。静态算法不感知后端服务器状态，动态算法会根据服务器负载、连接数动态调整分发权重。

1. 静态调度算法（固定规则，不自适应负载）

（1）RR 轮询算法

默认基础算法，将用户请求依次轮流分发到每一台后端服务器，所有服务器分配请求数量完全均等。适用于后端服务器配置、性能完全一致的场景。

（2）WRR 加权轮询算法

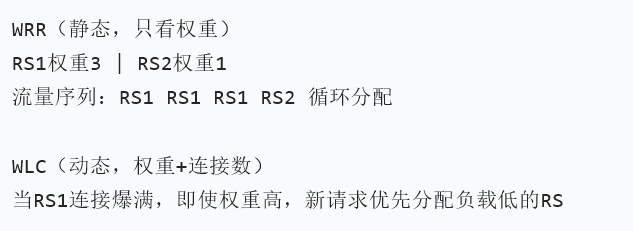

在轮询基础上增加权重，权重越高的服务器，分配的请求越多。根据服务器硬件配置差异分配权重，高配机器承担更多流量，低配机器承担少量流量，适配异构服务器集群。

（3）DH 目标地址哈希算法

根据用户请求的目标IP地址进行哈希计算，固定分发到某一台后端服务器。保证同一目标IP的请求始终访问同一RS，适合固定业务节点调度场景。

（4）SH 源地址哈希算法

根据用户客户端源IP哈希计算，同一客户端IP的请求始终分发到同一台后端服务器，简易实现会话保持效果。

2. 动态调度算法（感知负载，智能自适应）

（1）LC 最少连接算法

动态统计后端服务器当前活跃连接数，优先将请求分发到连接数最少的服务器，自动规避高负载节点，适配请求处理时长不一致的业务。

（2）WLC 加权最少连接算法（企业默认常用）

结合权重+最少连接，综合计算服务器负载值，权重高、连接数少的服务器优先分配请求。是生产环境最稳定、最常用的动态算法。

（3）SED 最短期望延迟算法

优化版WLC算法，优先分发请求到「处理延迟最短」的服务器，兼顾连接数和处理效率，提升整体响应速度。

（4）NQ 无队列算法

空闲服务器优先，只要有服务器无活跃连接，直接分发请求，不进入队列；所有服务器繁忙时，再按照SED算法调度，减少请求排队延迟。

（5）LBLC 基于本地的最少连接算法

适用于缓存集群，根据目标IP哈希绑定节点，节点空闲则优先分发，节点繁忙则动态调整，兼顾会话固定和负载均衡。

（6）LBLCR 带复制的本地最少连接算法

LBLC优化版，支持缓存数据复制，解决单点缓存失效问题，主要用于大型缓存集群负载调度。

（7）DRR 目标轮询算法

基于目标IP轮询分发，保证同一业务目标地址均匀分配流量，适合多业务节点均分场景。

（8）SRR 源轮询算法

基于客户端源IP轮询分发，兼顾流量均匀性和访问稳定性。

（9）FO 快速覆盖算法

极致性能算法，优先选择负载最低、响应最快的节点，适合高并发、低延迟核心业务。

五、LVS多端口轮询问题及完整解决方案

1. 多端口轮询问题现象

当LVS一台虚拟服务器（同一个VIP）需要监听多个端口 （如80、443、8080）时，默认轮询算法会出现端口调度混乱、端口绑定错乱、流量分配不均问题。

核心问题根源：LVS默认是基于服务维度调度，单VIP多端口时，不同端口的请求会共享调度队列，导致同一后端服务器被分配多个端口流量，出现业务冲突、负载失衡。

2. 官方完整解决方案（实操步骤）

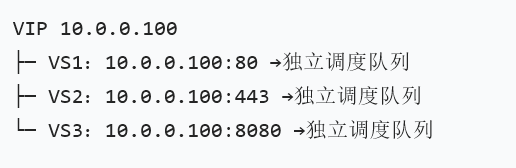

方案核心：多端口独立服务调度（每个端口单独配置VS规则）

为VIP下的每一个业务端口，单独创建独立的虚拟服务（VS），每个端口拥有独立的调度队列、独立算法、独立权重，实现端口隔离轮询。

实操配置步骤

1. 清空原有单端口全局调度规则，避免冲突：执行 ipvsadm -C 清空所有规则。

2. 为80端口单独创建虚拟服务，配置独立轮询策略： ipvsadm -A -t 192.168.1.100:80 -s wrr

3. 为443端口单独创建虚拟服务： ipvsadm -A -t 192.168.1.100:443 -s wrr

4. 为8080端口单独创建虚拟服务： ipvsadm -A -t 192.168.1.100:8080 -s wrr

5. 分别为每个端口添加后端真实服务器，独立配置权重： ipvsadm -a -t 192.168.1.100:80 -r 192.168.1.10:80 -g -w 100 ipvsadm -a -t 192.168.1.100:443 -r 192.168.1.10:443 -g -w 100

6. 保存ipvsadm规则，开机自启，完成多端口独立轮询配置。

方案优势

各端口流量完全隔离、互不干扰，轮询均匀，彻底解决多端口调度错乱问题，支持不同端口配置不同算法、不同权重。

六、LVS会话粘滞（会话保持）问题及解决方案

1. 会话粘滞问题现象

LVS默认轮询调度中，用户的多次请求会被分发到不同的后端服务器。若业务需要同一用户全程访问同一台RS （如登录会话、购物车、表单提交），会出现会话丢失、登录失效、业务报错，这就是会话不粘滞问题。

2. 四种主流解决方案（由简到繁，含实操）

方案一：LVS SH源地址哈希算法（简易会话保持）

原理：基于客户端IP哈希，同一IP始终调度到同一台RS，实现基础会话保持。

配置命令：ipvsadm -A -t VIP:端口 -s sh

优缺点：配置简单，无需额外组件；缺点是多用户同IP（局域网）会被调度到同一节点，负载不均。

方案二：LVS持久化连接（Persistence）（企业常用）

原理：开启LVS会话持久化，指定超时时间，同一客户端在时效内的所有请求，固定分发到同一RS，完美实现会话粘滞。

实操步骤：

1. 创建负载均衡规则，开启持久化会话（超时时间300秒）： ipvsadm -A -t 192.168.1.100:80 -s wrr -p 300

2. 添加后端RS节点，正常配置权重；

3. 生效后，同一客户端5分钟内请求固定访问同一服务器。

优势：不改变原有调度算法，兼顾负载均衡+会话保持，稳定性极高。

方案三：后端统一会话共享（终极解决方案）

原理：彻底摆脱LVS会话绑定，所有后端服务器统一连接Redis/Memcached，将用户会话数据存入公共缓存，所有RS共享会话。无论用户访问哪台服务器，都能读取到会话信息。

适用场景：大型集群、分布式业务、需要无状态扩容的生产环境。

方案四：Cookie会话绑定（七层精准保持）

搭配Nginx七层负载，通过Cookie标记用户节点，精准实现会话保持，解决IP哈希的局限性，适合精细化业务调度。

七、知识点总结复盘

1. 集群分为LB负载均衡、HA高可用、HPC高性能计算，LVS为四层LB负载均衡器；

2. LVS四大模式：DR（最高性能）、NAT（配置简单）、TUN（跨网段）、FULLNAT（网络隔离）；

3. 13种算法分为静态4种、动态9种，WLC为生产默认最优算法；

4. 多端口问题核心解决思路：单端口独立VS规则隔离调度；

5. 会话粘滞最优生产方案：LVS持久化连接（-p参数），大型业务搭配Redis会话共享。
