Android16定制SearchLauncher新增投屏Cast桌面快捷图标完整实现

一、前言

在Android16车载定制项目中，产品需求：在应用列表新增独立投屏快捷图标，点击直达系统投屏设置；若系统裁剪投屏模块，自动降级跳转到WiFi/蓝牙无线设置。本次通过新增中转Activity+注册桌面入口的轻量方案实现，改动仅5个文件，无侵入原有桌面逻辑，兼容原生AOSP、精简车载固件。

二、Patch整体变更清单

新增矢量图标：ic_cast.xml（未连接投屏）、ic_cast_connected.xml（投屏已连接）
新增中转页面：CastShortcutActivity.java（无UI，仅做跳转分发）
修改AndroidManifest.xml：注册LAUNCHER桌面图标入口
修改strings.xml：增加多语言投屏名称文本

变更文件列表：vendor/partner_gms/

复制代码

apps/SearchLauncher/AndroidManifest.xml
apps/SearchLauncher/quickstep/res/drawable/ic_cast.xml（新建）
apps/SearchLauncher/quickstep/res/drawable/ic_cast_connected.xml（新建）
apps/SearchLauncher/quickstep/src/com/android/searchlauncher/CastShortcutActivity.java（新建）
apps/SearchLauncher/res/values/strings.xml

三、分文件完整修改逻辑

3.1 res/values/strings.xml：新增图标显示文字

修改逻辑

单独定义投屏名称字符串资源，统一管理、支持多语言包翻译，不硬编码文字。

修改片段

复制代码

<!-- 原有内容省略 -->
    <!-- Cast shortcut icon label
         投屏快捷方式图标下方展示文字，Launcher读取label字段渲染 -->
    <string name="cast_app_name">Cast</string>

3.2 新增矢量图标 ic_cast.xml（默认未投屏状态）

修改逻辑

遵循Android 24dp标准系统图标规范，矢量图适配所有分辨率；黑色图标作为桌面默认展示图标，预留连接状态图标用于后续动态切换。

复制代码

<?xml version="1.0" encoding="utf-8"?>
<!--
Copyright (C) 2017 The Android Open Source Project
开源协议声明，AOSP所有资源必须携带版权头
Licensed under the Apache License, Version 2.0
-->
<!-- vector矢量图标根标签，适配dp缩放，无像素模糊 -->
<vector xmlns:android="http://schemas.android.com/apk/res/android"
    android:width="24dp"        <!-- 图标标准宽24dp，系统快捷图标统一尺寸 -->
    android:height="24dp"       <!-- 图标标准高24dp -->
    android:viewportWidth="24.0"  <!-- 矢量画布逻辑宽度 -->
    android:viewportHeight="24.0"><!-- 矢量画布逻辑高度 -->

    <!-- 投屏图形路径，黑色填充，未连接投屏默认样式 -->
    <path
        android:fillColor="#FF000000"
        android:pathData="M21,3L3,3c-1.1,0 -2,0.9 -2,2v3h2L3,5h18v14h-7v2h7c1.1,0 2,-0.9 2,-2L23,5c0,-1.1 -0.9,-2 -2,-2zM1,18v3h3c0,-1.66 -1.34,-3 -3,-3zM1,14v2c2.76,0 5,2.24 5,5h2c0,-3.87 -3.13,-7 -7,-7zM1,10v2c4.97,0 9,4.03 9,9h2c0,-6.08 -4.93,-11 -11,-11z" />
</vector>

3.3 新增矢量图标 ic_cast_connected.xml（投屏连接状态）

修改逻辑

图形轮廓和默认图标完全一致，仅修改填充色为白色；预留资源，后续可监听投屏连接状态动态替换图标，本次Patch暂未做状态切换逻辑。

复制代码

<?xml version="1.0" encoding="utf-8"?>
<!--
Copyright (C) 2017 The Android Open Source Project
Apache开源版权声明
-->
<vector xmlns:android="http://schemas.android.com/apk/res/android"
        android:width="24dp"        <!-- 图标尺寸和默认图标保持统一 -->
        android:height="24dp"
        android:viewportWidth="24.0"
        android:viewportHeight="24.0">

    <!-- 投屏连接成功白色样式，填充色引用系统白色 -->
    <path
        android:fillColor="@android:color/white"
        android:pathData="M19,7H5v1.63c3.96,1.28 7.09,4.41 8.37,8.37H19V7zM1,14v2c2.76,0 5,2.24 5,5h2C8,17.13 4.87,14 1,14zM1,10v2c4.97,0 9,4.03 9,9h2C12,14.92 7.07,10 1,10zM21,3H3C1.9,3 1,3.9 1,5v3h2V5h18v14h-7v2h7c1.1,0 2,-0.9 2,-2V5C23,3.9 22.1,3 21,3" />
</vector>

3.4 核心中转页面 CastShortcutActivity.java（新增文件）

修改逻辑

无布局、无界面，仅作为中转跳板；
跳转逻辑对齐SystemUI下拉状态栏投屏Tile长按行为，统一产品交互；
增加异常捕获，兼容裁剪固件（无Cast设置页面），自动降级无线设置；
跳转后立即finish，不占用Activity返回栈，无残留页面。

CastShortcutActivity 完整源码

复制代码

/*
 * Copyright (C) 2024 The Android Open Source Project
 * AOSP标准开源版权头
 * Licensed under the Apache License, Version 2.0
 */
package com.android.searchlauncher;

import android.app.Activity;
import android.content.Intent;
import android.os.Bundle;
import android.provider.Settings;

/**
 * 投屏快捷方式中转Activity
 * 功能：桌面点击Cast图标后，跳转系统投屏设置
 * 对齐SystemUI QS面板投屏Tile长按交互逻辑
 * 无任何UI界面，透明中转，跳转后自动销毁自身
 */
public class CastShortcutActivity extends Activity {

    /**
     * Activity生命周期入口，所有跳转逻辑写在此处
     */
    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);

        // 1. 优先跳转系统原生投屏设置页面
        // Settings.ACTION_CAST_SETTINGS 系统标准投屏设置Action
        Intent castIntent = new Intent(Settings.ACTION_CAST_SETTINGS);
        // FLAG_ACTIVITY_NEW_TASK：新开任务栈，不依附当前桌面栈
        // FLAG_ACTIVITY_CLEAR_TOP：清空目标页面之上所有页面，简化返回栈
        castIntent.addFlags(Intent.FLAG_ACTIVITY_NEW_TASK | Intent.FLAG_ACTIVITY_CLEAR_TOP);

        try {
            // 尝试启动投屏设置
            startActivity(castIntent);
        } catch (Exception e) {
            // 异常捕获场景：固件裁剪投屏模块、无投屏硬件、GMS缺失
            // 降级方案：跳转到无线设置（WiFi/蓝牙，间接满足投屏需求）
            Intent fallbackWifiIntent = new Intent(Settings.ACTION_WIRELESS_SETTINGS);
            fallbackWifiIntent.addFlags(Intent.FLAG_ACTIVITY_NEW_TASK);
            startActivity(fallbackWifiIntent);
        }

        // 跳转完成，立即销毁当前中转Activity
        // 用户返回时直接回到桌面，不会出现空白中转页面
        finish();
    }
}

3.5 AndroidManifest.xml 注册桌面快捷入口（关键修改）

修改逻辑

通过MAIN + LAUNCHER标准intent-filter，告知系统在应用列表生成独立图标；配置透明无标题主题，隐藏空白中转页面； exported=true允许Launcher组件读取该图标信息。

修改片段

复制代码

        <!-- 原有Activity省略 -->

        <!-- Cast Shortcut Activity
             投屏快捷方式注册配置，桌面图标生成核心配置
         -->
        <activity
            <!-- 对应我们新建的中转Activity完整类名 -->
            android:name="com.android.searchlauncher.CastShortcutActivity"
            <!-- 图标下方展示文字，引用strings资源 -->
            android:label="@string/cast_app_name"
            <!-- 桌面展示图标，使用默认未连接投屏矢量图 -->
            android:icon="@drawable/ic_cast"
            <!-- 允许外部组件（Launcher）访问此页面，必须配置true -->
            android:exported="true"
            <!-- 透明无标题主题，中转页面不需要显示任何UI，避免黑屏弹窗 -->
            android:theme="@android:style/Theme.Translucent.NoTitleBar">
            <!-- LAUNCHER过滤器：系统识别此Activity为桌面可展示应用图标 -->
            <intent-filter>
                <!-- 应用启动标准Action -->
                <action android:name="android.intent.action.MAIN" />
                <!-- 标记需要在Launcher应用列表展示图标 -->
                <category android:name="android.intent.category.LAUNCHER" />
            </intent-filter>
        </activity>

四、完整业务执行流程（时序拆解）

系统编译打包，解析SearchLauncher的AndroidManifest；
识别携带MAIN+LAUNCHER过滤器的CastShortcutActivity；

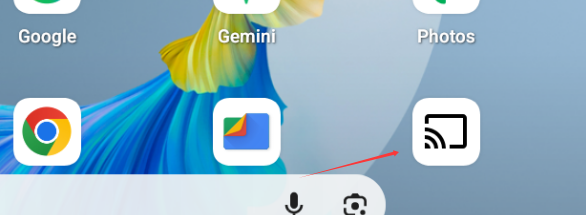

Launcher桌面加载全部应用，列表自动渲染：图标ic_cast、文字Cast；
用户点击桌面Cast图标，系统启动透明中转Activity；
Activity onCreate执行跳转逻辑：
- 存在投屏模块：打开投屏设置页面；
- 固件裁剪投屏：捕获异常，跳转无线设置；
中转页面执行finish()销毁；
用户返回按键直接回到桌面，无空白中转页残留。

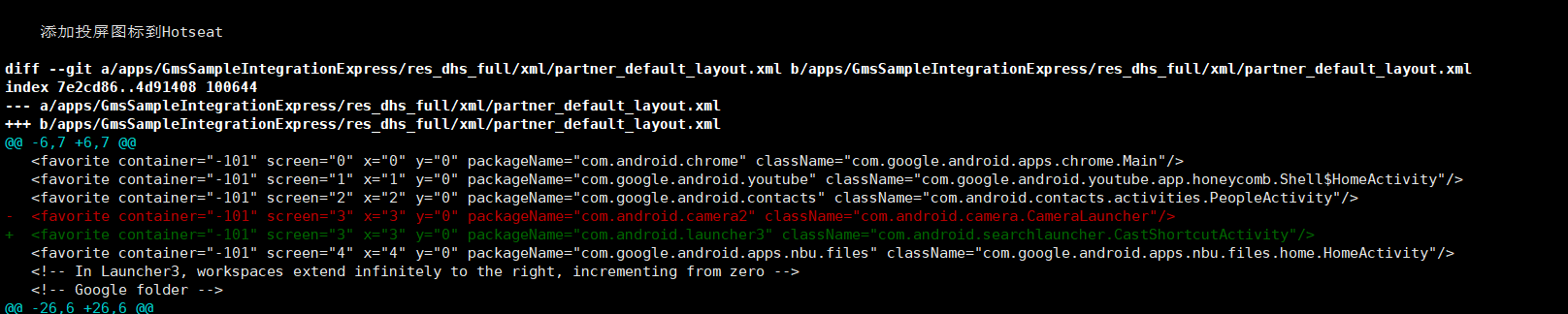

将图标添加到桌面Hotseat-101中

五、方案优缺点分析

优势

轻量化低侵入：仅新增中转页面，不修改原有Launcher桌面、Quickstep逻辑，无回归风险；
交互统一：跳转逻辑复用系统原生Action，和下拉状态栏投屏按钮行为完全一致；
高兼容适配：异常降级逻辑兼容无GMS、无投屏硬件、精简车载固件；
资源解耦：图标、文字、跳转逻辑分层，后续修改仅改动对应文件；
无权限额外申请：跳转系统设置属于普通应用权限，不需要platform签名、priv-app特权。

待扩展优化点（可二次开发）

增加投屏状态监听（MediaRouter），动态切换ic_cast/ic_cast_connected图标；
增加权限预校验，无WiFi权限时弹出提示弹窗；
支持桌面长按快捷菜单；
补充多语言strings翻译包；
支持分屏、车载副屏适配。
