数据库 ER 图设计与转换 专项作战记录

做题方法

转表:

ER制图:

找主体,建实体表

选弱实体集,看描述,看该实体集的主键是否是自己的,是否需要依赖别人存在

处理映射基数

处理属性 复合属性用缩进,多值属性中括号,派生属性函数式

ER图注意事项:

画图注意要给主键打星号

画图注意关系要用虚线

画图注意弱实体集的虚下划线打给谁

写模式注意主键是属性集合,要打括号

写模式注意弱实体集的FK要级联删除on delete cascade

写模式注意FK要引用->

图转表

找一对多一对一,如果多方全参与则将少方的主键加入多方的键FK

如果联系集有自属性,就必须单独建表

如果联系集有多属性,必须转为复合属性

联系集主键:多对多取并集,多对一取多方,一对一随便取

弱实体集:将依赖键拉过来一起成表

处理属性,复合属性保留基,多值属性踢出去,派生属性不用管

输出格式:

注意事项

依赖主键不是外键!!!弱实体集不用FK引用依赖主键!

弱实体集的主码来自依赖集,而不是所有有关系的集合!

多值属性单独建表,主键是(来源表主键,自己键),FK指向来源表!

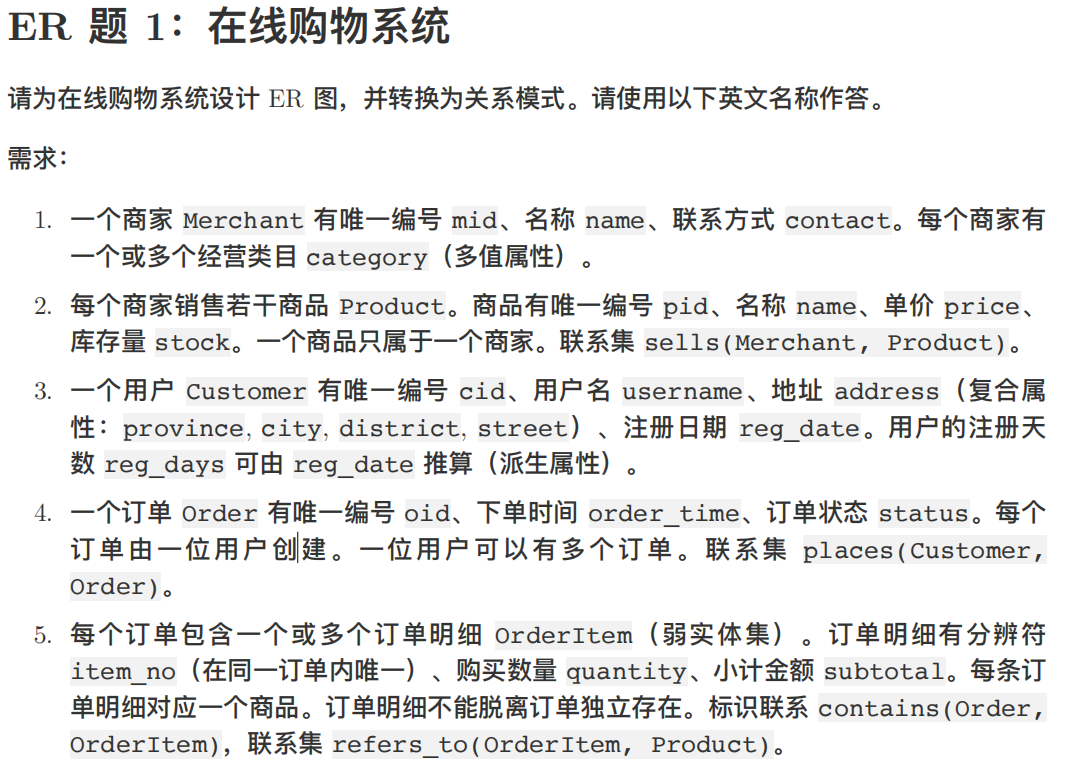

ER题1:在线购物系统

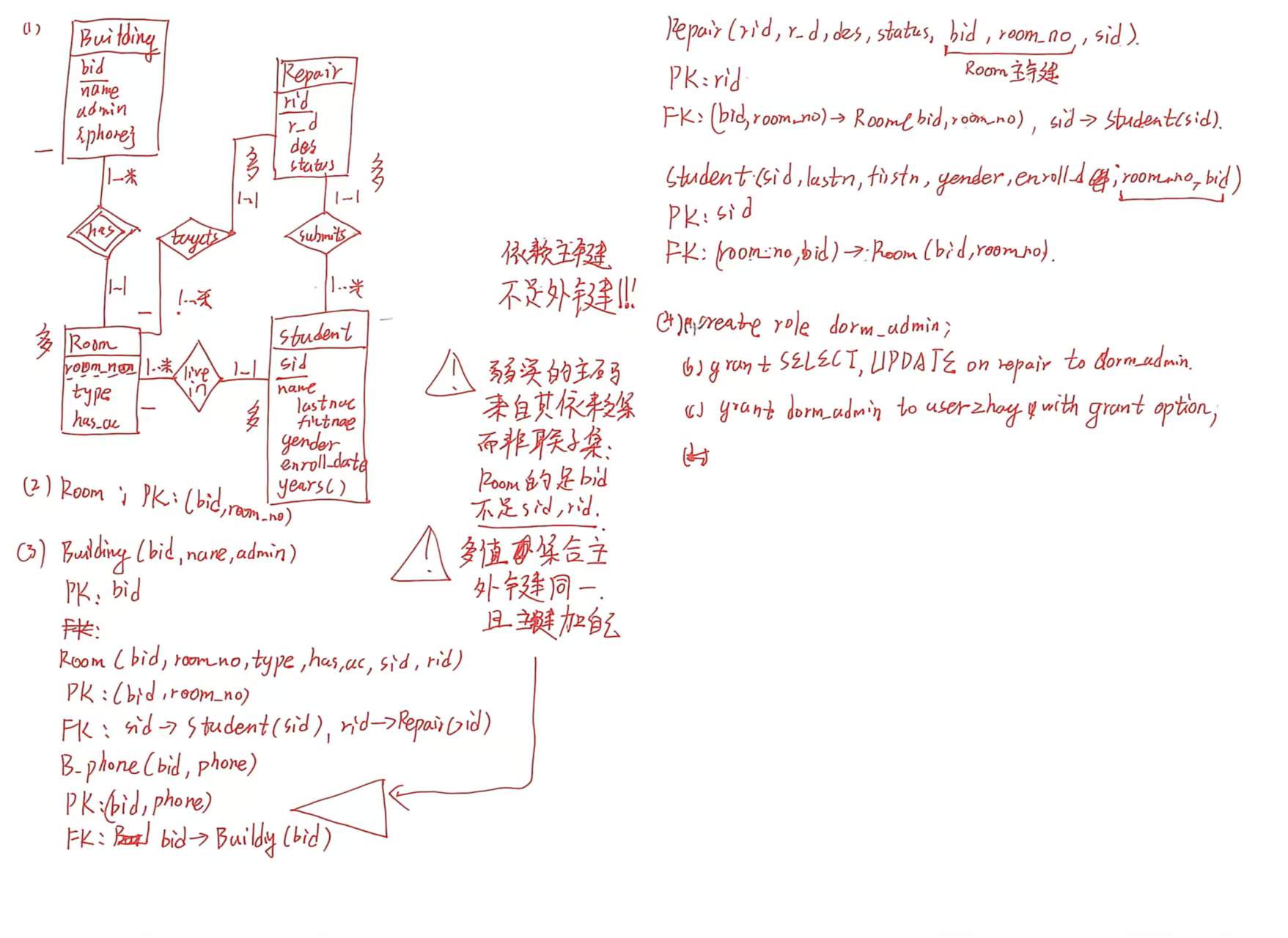

解答(答案有误,Room要双框框)

依赖主键要写成外键!

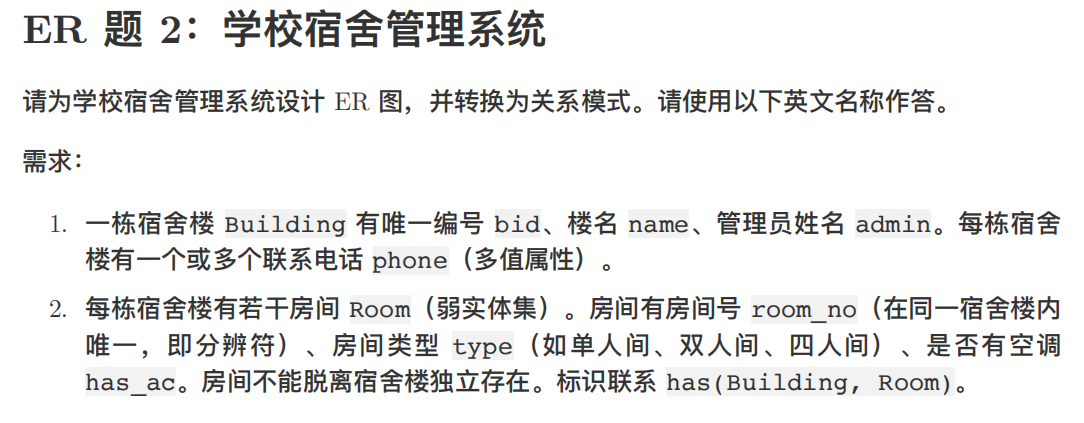

ER题2:学校宿舍管理系统

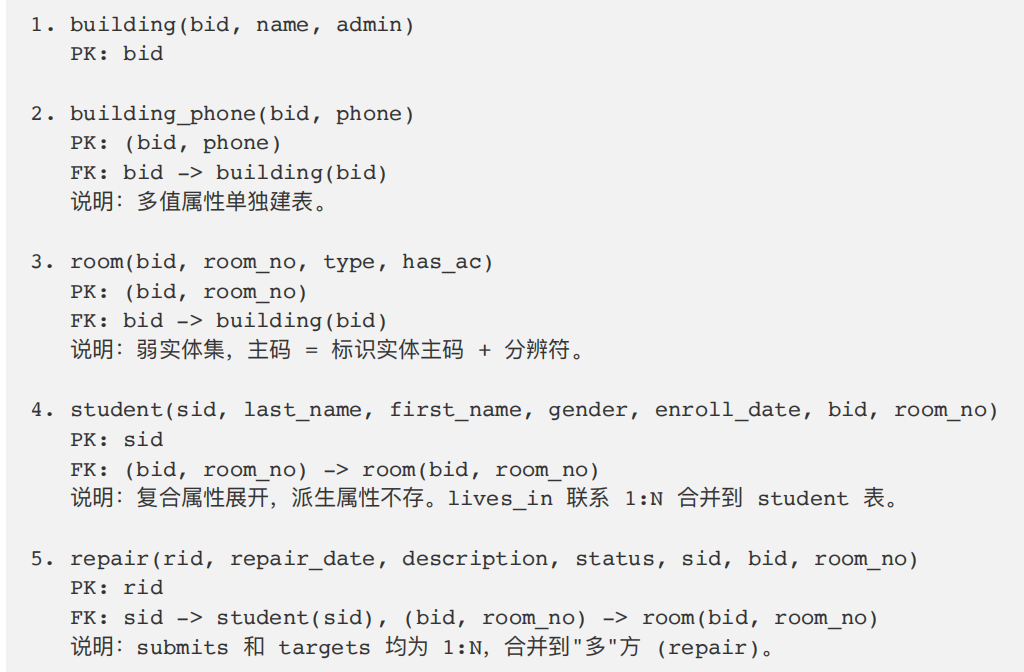

解答

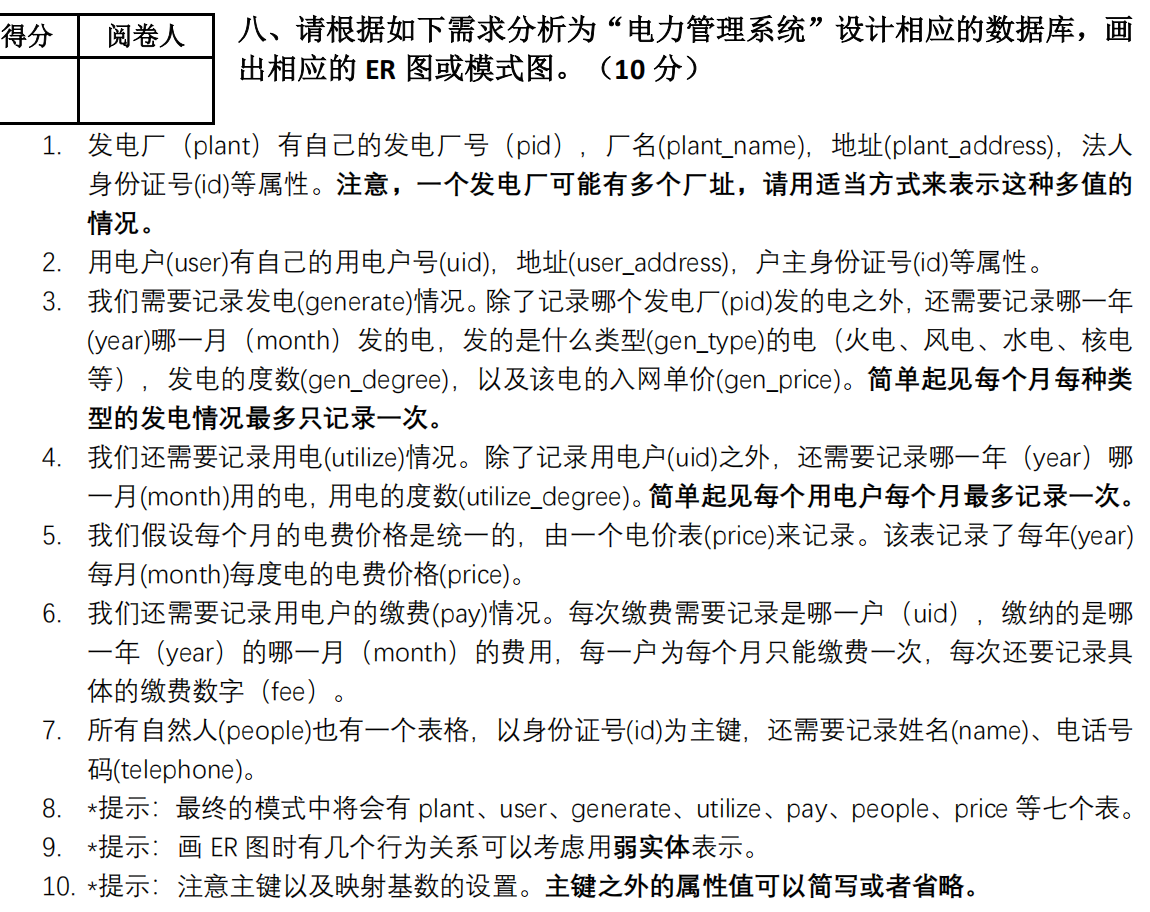

ER题3:电力管理系统

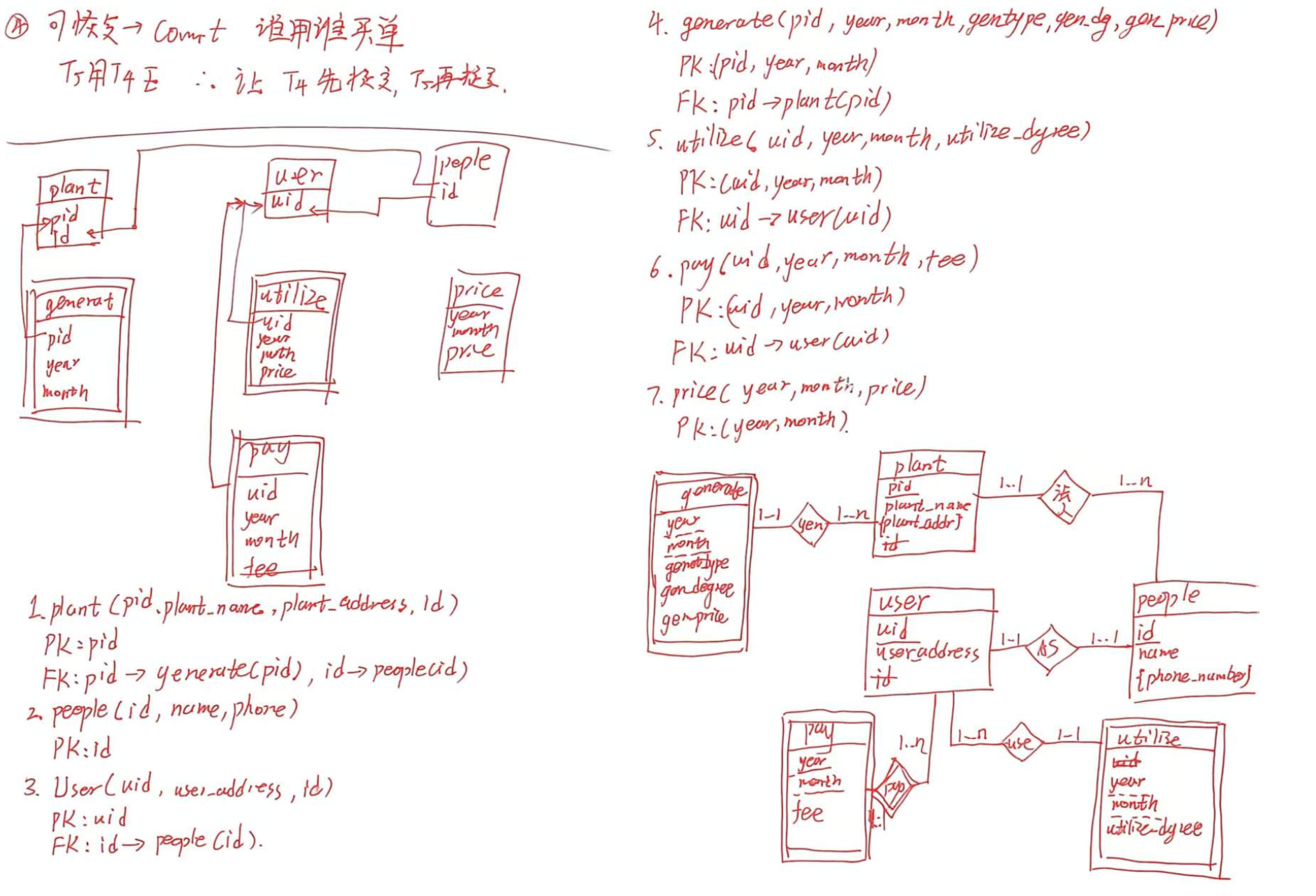

解答
