从原始采样到可缩放心电图：用 h5ECG 绘制自己的 ECG

很多前端项目都能"画一条曲线"，但要把真实的 ECG 采样画成一张可读、可缩放、比例正确的心电图纸，细节远比一条 canvas.lineTo() 多。

我把这个过程整理成了 h5ECG：一个框架无关的 ECG Canvas 渲染库，提供原生、React 和 Vue 三种入口。它把网格、波形、缩放、拖拽、12 导联排版和测量尺都封装好；你只需要准备自己的采样数据。

本文讨论的是数据可视化与前端实现，不用于医疗诊断。实际临床使用还需要合规的数据处理、设备标定与专业审核。

先说最容易踩坑的：你的"数值"到底是什么？

不同采集设备输出的数据并不相同。有的直接给 mV，有的给 ADC 整数，有的还带着偏移量。h5ECG 默认按本仓库示例的标定理解输入：

基线 adcBaseline: 2048
换算系数 adcUnitsPerMv: 1000，即 1000 个 ADC units = 1mV

因此，一串类似 2025, 2025, 2038 的数据不是直接拿来当像素高度，而是先换算为 mV，再按增益绘制。若你的设备参数不同，务必覆盖这两个选项；比例错了，波形看似正常，时间和电压含义却已经不对了。

安装：npm、GitHub 都可以

优先使用 npm：

复制代码

npm install h5ecg

如果你希望直接依赖源码仓库，也可以固定到已发布版本：

bash 复制代码

npm install github:dongweiq/h5ecg#v0.1.1

固定 tag 而不是分支名，是为了让团队构建更稳定、结果更可复现。

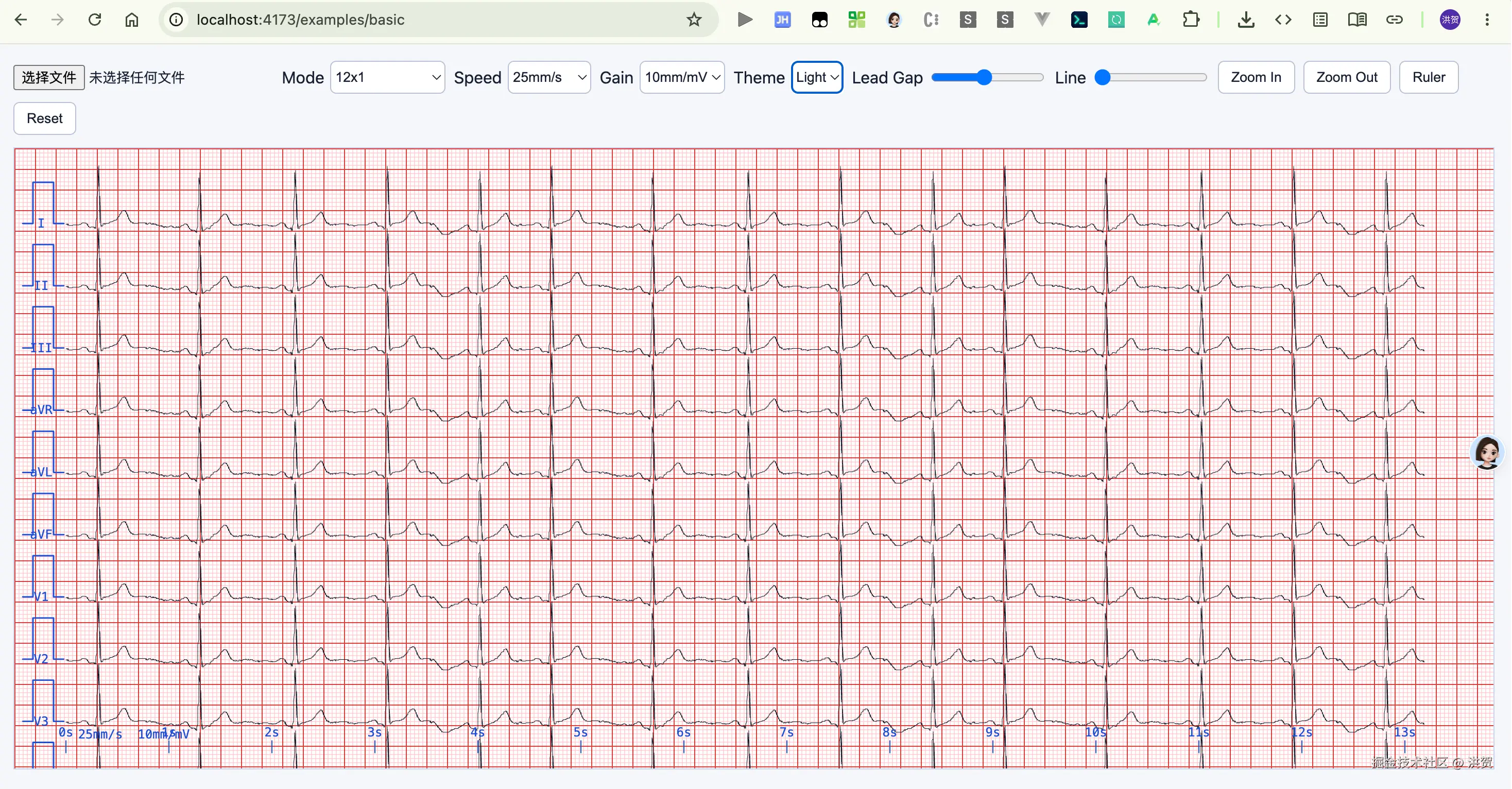

最小可用示例：在页面上画出一条自己的波形

页面里准备一个有高度的容器：

bash 复制代码

<div id="viewer" style="height: 520px"></div>

再把你自己的单导联数据传入：

ini 复制代码

import { EcgCanvas } from 'h5ecg';

const samples = '2025\n2025\n2038\n2040';

const viewer = new EcgCanvas(document.getElementById('viewer')!, {
  mode: '12x1',
  speed: 25,
  gain: 10,
  pixelsPerMillimeter: 8,
  adcBaseline: 2048,
  adcUnitsPerMv: 1000,
});

viewer.setData(samples);

这里有三个真正决定"心电图纸感"的参数：

speed: 25：25 mm 对应 1 秒，所以 1 mm 小格为 40 ms。
gain: 10：10 mm 对应 1 mV。
pixelsPerMillimeter：只决定屏幕显示密度，不改变上述医学比例。

想看更细的局部时，可以直接调用：

ini 复制代码

viewer.zoomBy(1.2);
viewer.setOptions({ speed: 50, gain: 20 });
viewer.resetViewport();

用户也能用鼠标拖动、滚轮或双指缩放。网格与波形会分层绘制，且只处理可见样本；高密度数据缩小时会保留每个像素桶的峰谷，而不是把尖峰"抹平"。

你的数据是 12 导联？直接传数组或对象

h5ECG 支持 12x1、6x2-sync、6x2-continuous、3x4-sync 和 3x4-continuous 等布局。可以传入 12 条导联的数组，也可以传一个带导联名的对象：

php 复制代码

viewer.setOptions({ mode: '3x4-continuous' });

viewer.setData({
  I: leadI,
  II: leadII,
  III: leadIII,
  aVR: leadAVR,
  aVL: leadAVL,
  aVF: leadAVF,
  V1: leadV1,
  V2: leadV2,
  V3: leadV3,
  V4: leadV4,
  V5: leadV5,
  V6: leadV6,
});

这比在业务代码里手动切 12 个 Canvas、算每个导联的起止坐标要省心得多。

React 和 Vue：包装组件直接上

React：

javascript 复制代码

import { EcgCanvas } from 'h5ecg/react';

export function ReportView({ samples }: { samples: number[] }) {
  return (
    <EcgCanvas
      data={samples}
      mode="6x2-sync"
      speed={25}
      gain={10}
      style={{ height: 520 }}
    />
  );
}

Vue：

ini 复制代码

<script setup lang="ts">
import { EcgCanvas } from 'h5ecg/vue';
const samples = '2025\n2025\n2038';
</script>

<template>
  <EcgCanvas
    :data="samples"
    :options="{ mode: '3x4-continuous', speed: 25, gain: 10 }"
    style="height: 520px"
  />
</template>

加上测量尺，让"看图"变成可交互查看

除了展示，组件还支持可拖拽的测量尺，可返回时长、电压和心率估算：

javascript 复制代码

const viewer = new EcgCanvas(container, {
  onRulerChange(measurement) {
    console.log(measurement.durationMs);
    console.log(measurement.voltageMv);
    console.log(measurement.heartRateBpm);
  },
});

viewer.setRulerVisible(true);

这些结果建立在 speed、gain、设备标定和缩放比例正确的前提上。也正因为如此，先把数据单位搞清楚，比先调颜色和线宽更重要。

试试看，也欢迎一起完善

在线示例在这里：h5ECG Demo。

项目源码、Issue 和贡献入口在这里：github.com/dongweiq/h5...。

如果这个库帮你少写了一堆 Canvas 坐标计算，欢迎点一个 Star ；如果你也在做医疗可视化、波形渲染或前端组件库，欢迎 Follow 一下。我会持续把实际项目里遇到的性能、交互与数据适配问题沉淀到这个仓库里。
