摘要
假负载测试是数据中心电力基础设施验收的核心关键环节，也是验证全链路供电可靠性的最终屏障。数据中心市电输入、柴油发电机组、UPS不间断电源、HVDC高压直流系统至终端服务器的完整供电链路，其满载承压能力、运行稳定性，都必须通过假负载全工况模拟测试完成校验。不少一线工程人员常会困惑：测试过程中交流电表与直流电表该如何选型、对应哪些安装点位？事实上，两类电表各司其职、无法相互替代，分别对应供电系统上下两段核心链路，是全流程测试的必备设备。
1交流电表：负责电力系统上半段交流链路校验
市电接入端、柴油发电机、UPS设备及交流配电柜组成了数据中心的交流供电链路，也是假负载测试的重点上半段工况。交流电表主要用于该链路的全参数检测，可精准监测运行电压、工作电流、有功功率、功率因数、电网频率等基础核心参数，同时可捕捉UPS带非线性负载运行时的谐波畸变率、输出波形质量等关键指标，从源头规避波形异常对后端用电设备造成的隐患。
针对测试中常见的负载突加、突卸工况，适配的交流电表具备超高数据刷新速率，可精准捕捉电压、电流、频率的瞬态变化数据，完美适配发电机并机、UPS切换等动态测试场景，保障测试数据的真实性与完整性。设备支持三相三线、三相四线接线模式，兼容直接接入与互感器接入两种方式，且搭载Modbus、DL/T645双通讯协议，可实现数据远程传输，无需人工现场抄录，大幅提升测试效率。
2直流电表：专注电力系统下半段直流工况监测
HVDC高压直流系统、蓄电池组、直流列头柜至服务器终端的直流供电链路，是交流测试无法覆盖的下半段核心场景，需依靠专用直流电表完成检测。其中，蓄电池组满载放电性能测试是行业易忽略的关键环节，测试需精准统计电池累计放电量、压降变化、实际容量达标情况，普通万用表仅能读取瞬时数值，无法完成电能累积统计，无法满足验收标准。
专用直流电表可完美适配该场景，支持双路直流同步输入，可同时监测双路供电的直流列头柜工况，有效节省测试设备与安装空间。设备兼容75mV分流器、0-5V/0-20mA霍尔传感器等多种电流采集方式，可精准统计直流链路电压、电流、功率及正反向累计电能，完整记录电池充放电全流程数据。
3交直流电表搭配使用，完成全链路验收闭环

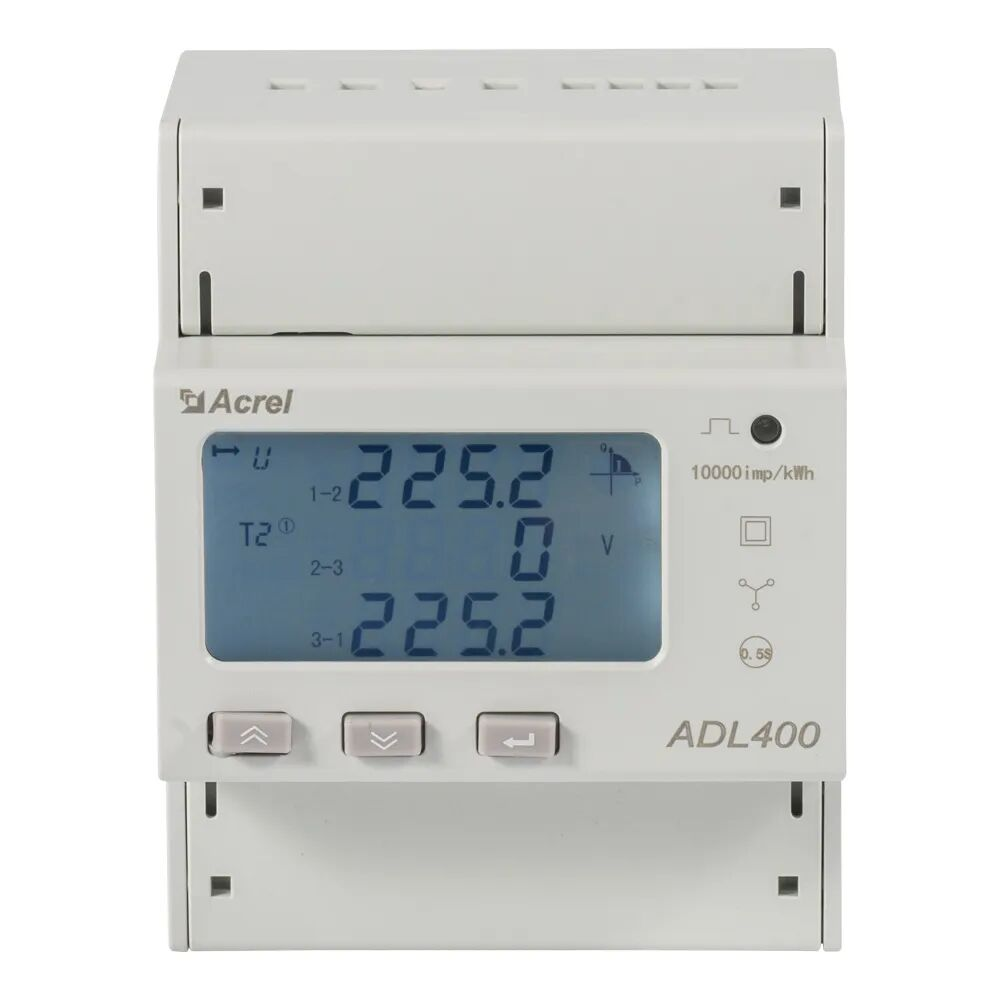

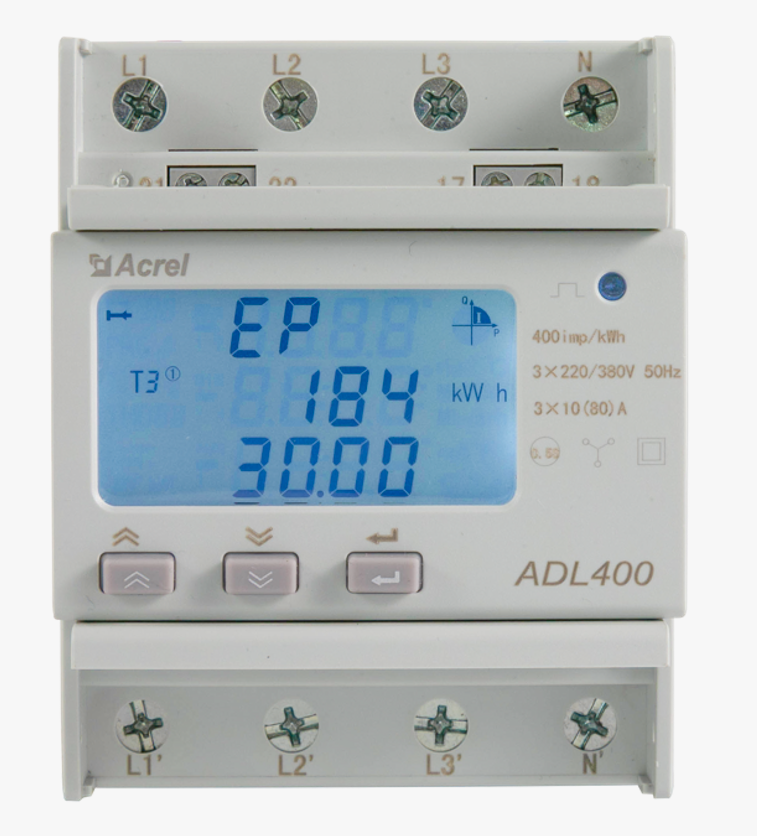

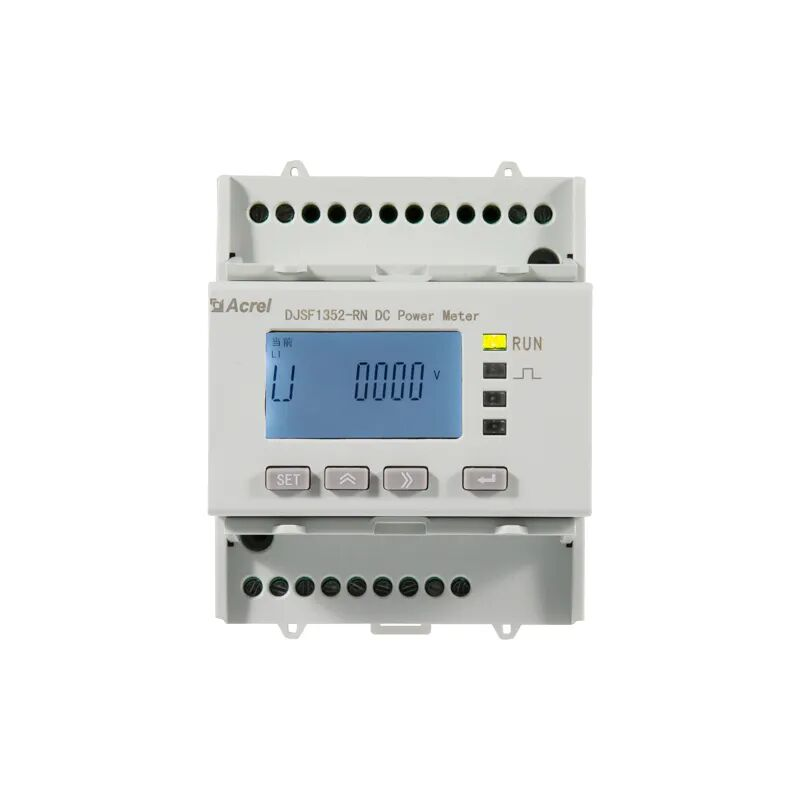

数据中心假负载测试属于典型的交直流混合测试场景，两类电表分工明确、缺一不可。交流侧依托ADL400交流电表，完成变压器、油机、UPS、交流配电柜的谐波、频率、功率等全参数校验；直流侧搭配DJSF1352-RN-6直流电表，实现HVDC系统、蓄电池组、直流机柜的充放电电能、工况状态精准监测。
通过交直流电表协同检测，可完整覆盖从电网输入到服务器终端的全链条供电性能验证，留存精准、完整的测试数据，为数据中心电力系统验收提供扎实的数据支撑，保障机房供电系统长期稳定可靠运行。
