在煤矿液压支架电液控制系统中，4K型钢丝编织护套连接器 是连接控制器、电磁阀驱动器与传感器的标准线缆组件。ZE0703-09(550) 作为郑煤机（ZMJ）、EEP、天玛等主流电液控系统的通用配件，其"550"代表线缆长度550mm，适配支架内部短距离跳接。
一、型号命名解析
-
ZE0703-09：郑煤机电液控制系统专用规格代码，0703代表4芯圆形连接器结构序列，09为接触件配置，广泛应用于天玛、EEP等兼容系统；
-
550：线缆长度550mm，适用于控制器与电磁阀驱动器之间的标准安装间距；
-
4K型 ：4芯结构，典型接线为电源正（24V+）、电源负（0V）、信号A、信号B。
二、核心参数
| 参数 | 规格 |
|---|---|
| 芯数 | 4芯（1.5mm²多股镀锡铜） |
| 额定电压 | DC 24V |
| 额定电流 | 4-6A |
| 绝缘电阻 | ≥200 MΩ·km |
| 接触电阻 | ≤5mΩ |
| 钢丝编织密度 | ≥80% |
| 抗拉强度 | ≥2600N |
| 护套材料 | 阻燃氯丁橡胶（CR） |
| 防护等级 | IP67 |
| 接头螺纹 | M16×1.5 / M24×1.5 |
| 煤安认证 | MA |

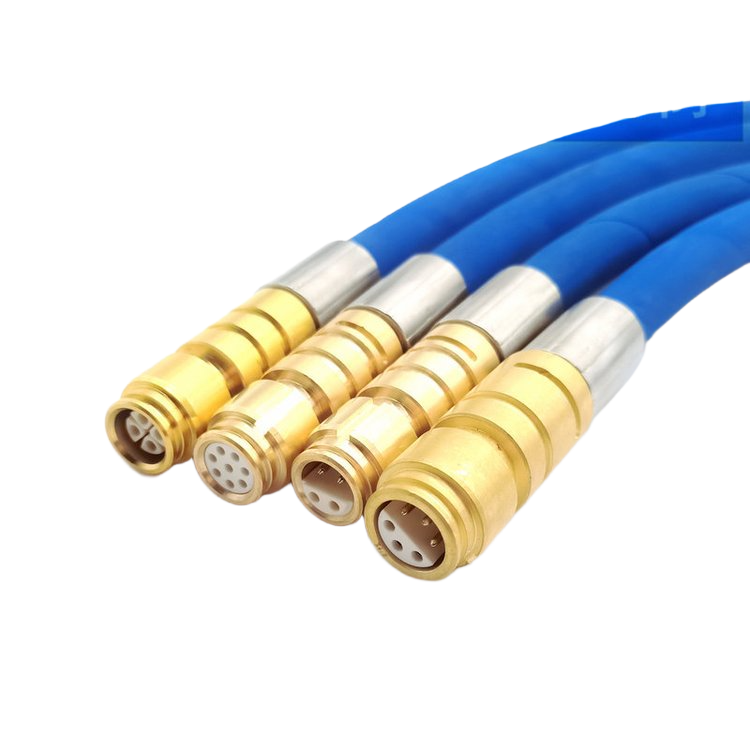

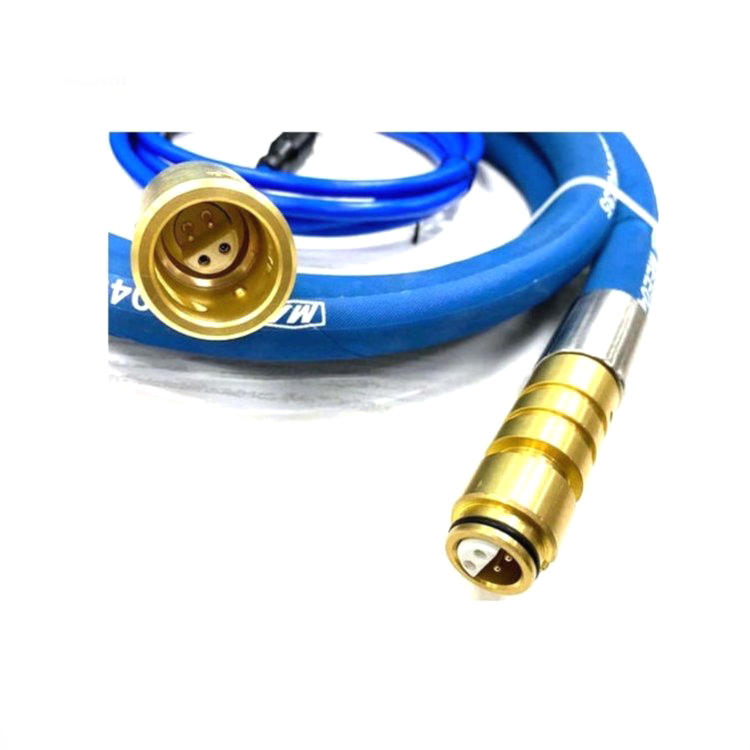

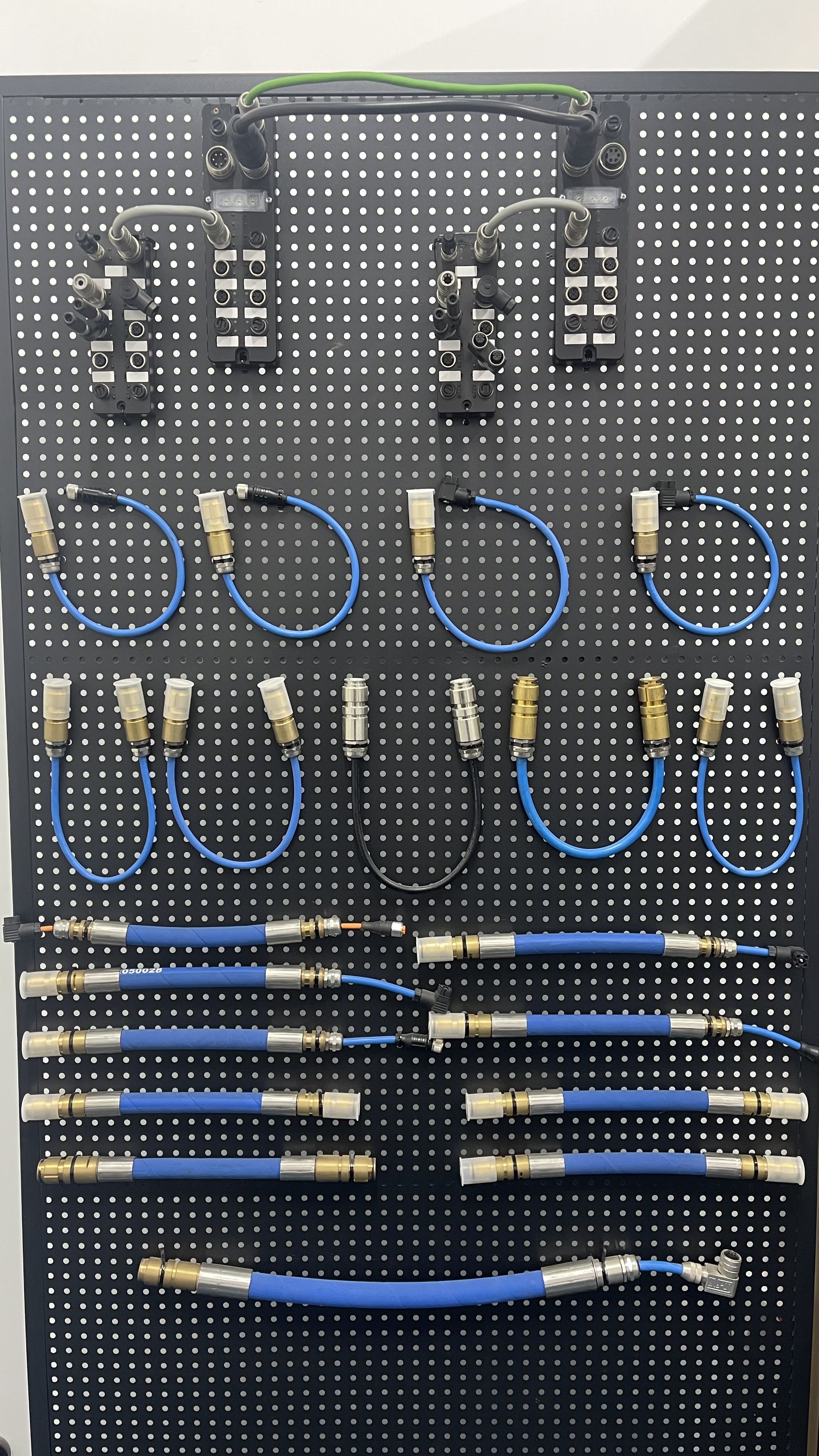

三、结构特点
-
钢丝编织增强层：提供≥2600N抗拉强度，承受支架推移时的反复拖拽，同时作为电磁屏蔽层，抑制变频器干扰；
-
阻燃抗静电护套：氯丁橡胶护套符合MT818标准，明火自熄，表面电阻≤3×10⁸Ω；
-
本安适配：限制电路能量，适用于煤矿瓦斯环境。
四、典型应用
-

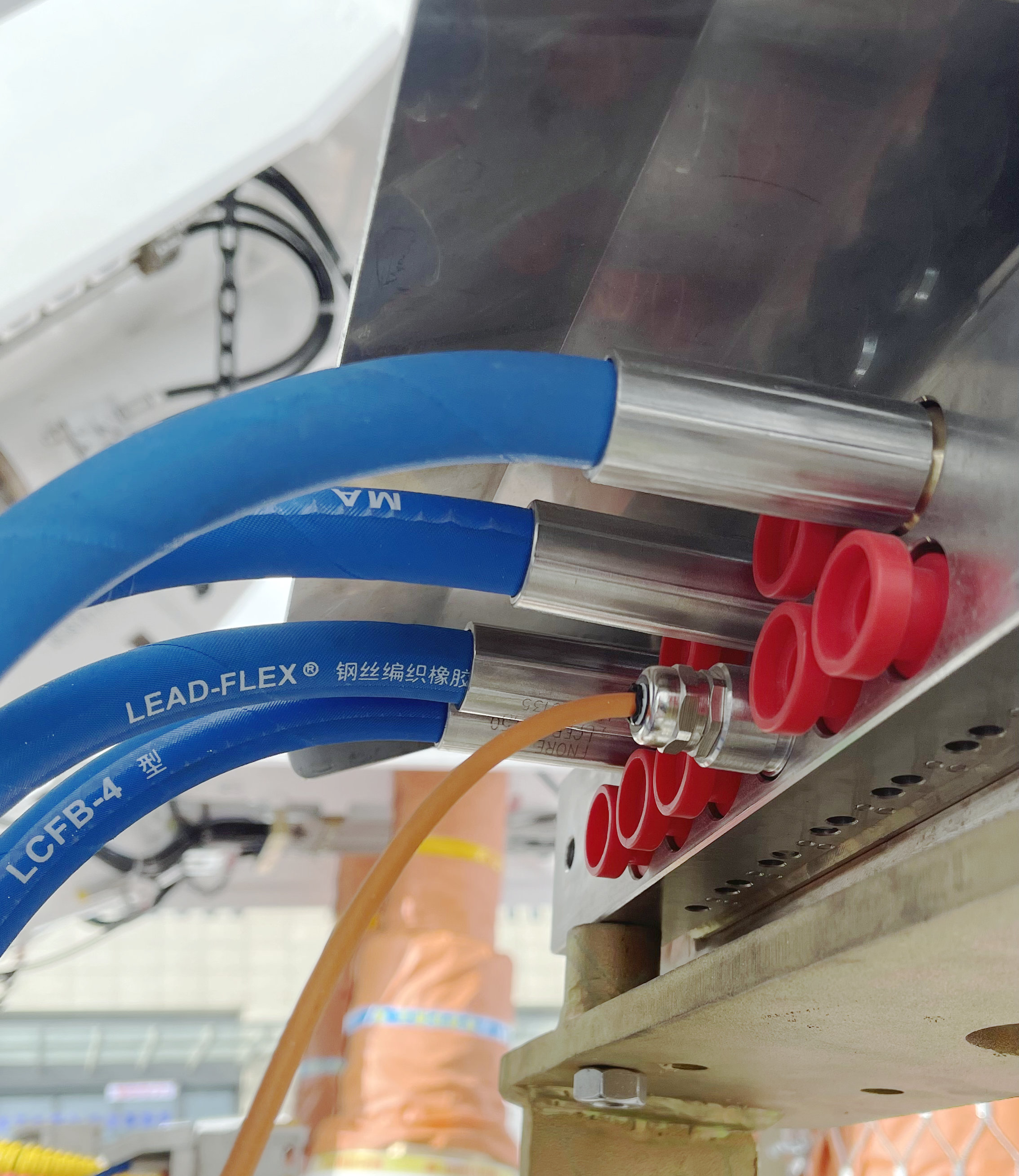

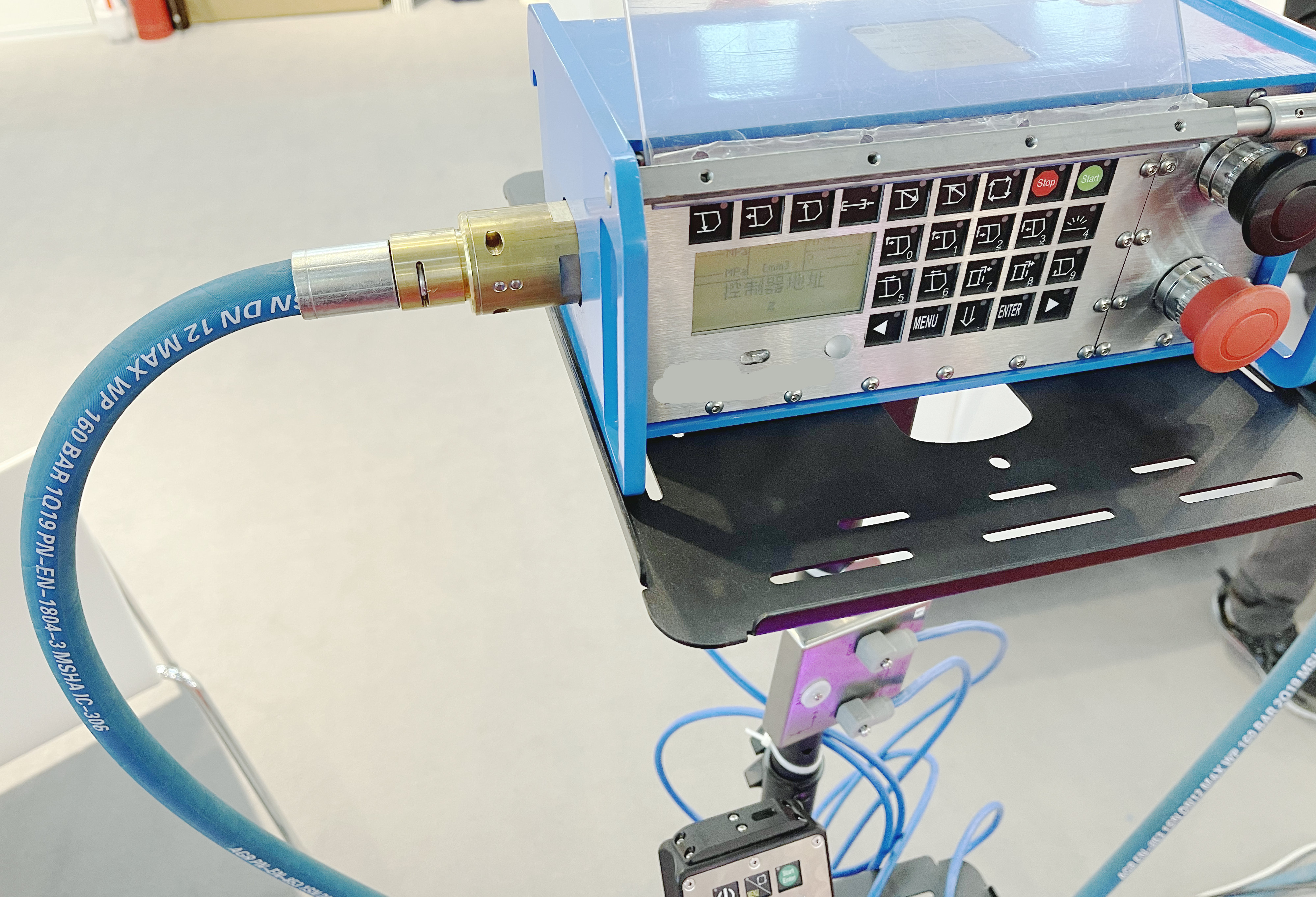

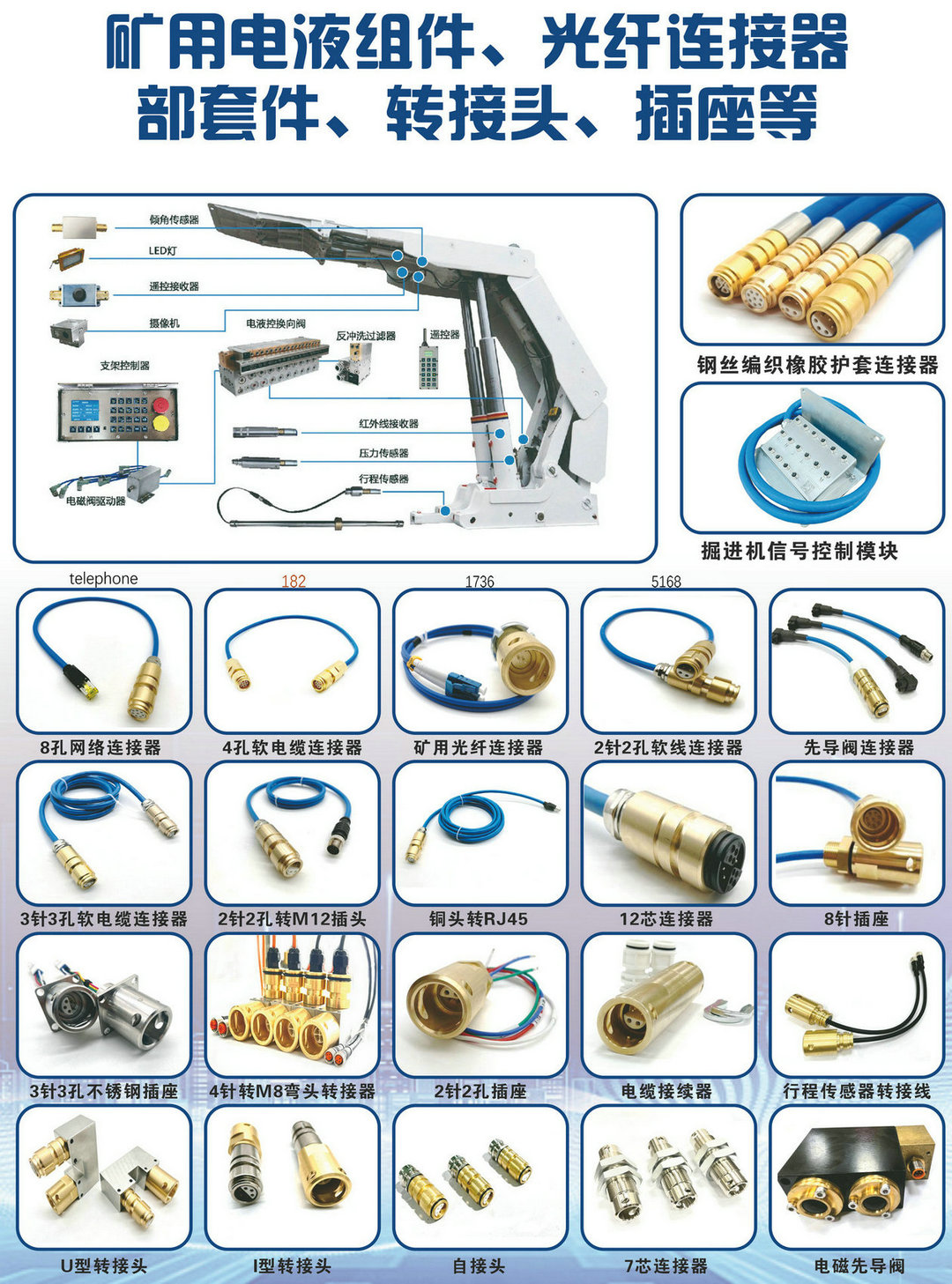

郑煤机/EEP/天玛液压支架控制器与电磁阀驱动器之间的短距离跳接；
-
压力传感器、行程传感器信号连接；
-
支架总线级联通信。
五、选型与使用要点
-
长度实测：550mm适用于标准安装间距，选型前需测量两接口实际距离；
-
接口确认：根据设备端接口选择M16×1.5或M24×1.5螺纹规格；
-
认证核实：必须查验煤安认证（MA）证书，确认本安参数匹配；
-
系统兼容性 ：确认连接器接口定义与控制器、驱动器匹配（郑煤机/EEP/天玛系统引脚定义可能略有差异）。
总结：ZE0703-09(550)通过钢丝编织增强、阻燃护套及标准化4芯配置，为煤矿液压支架电液控制系统提供了可靠的短距离连接方案。作为郑煤机、EEP、天玛等主流系统的通用配件，科学的选型与规范安装是保障电液控系统稳定运行的基础。
