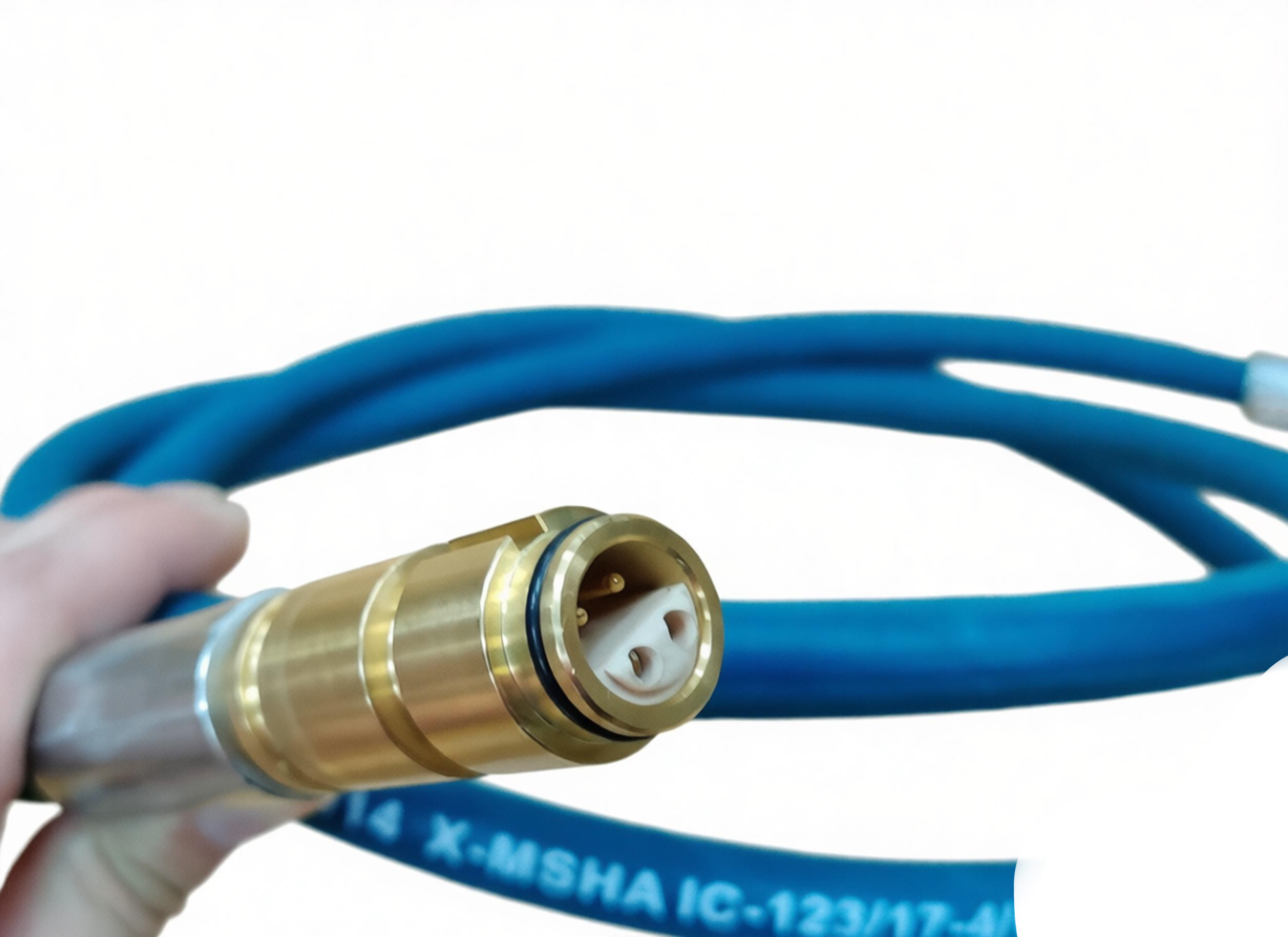

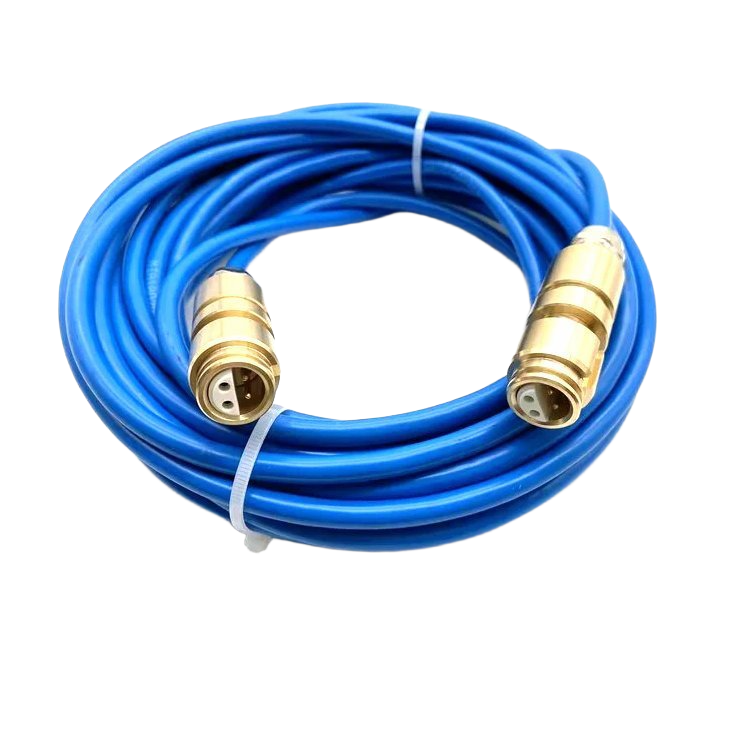

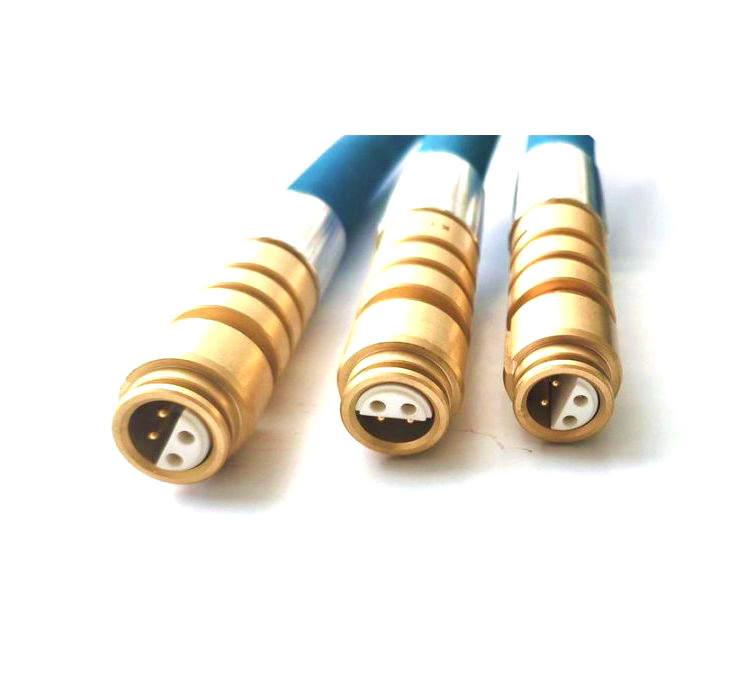

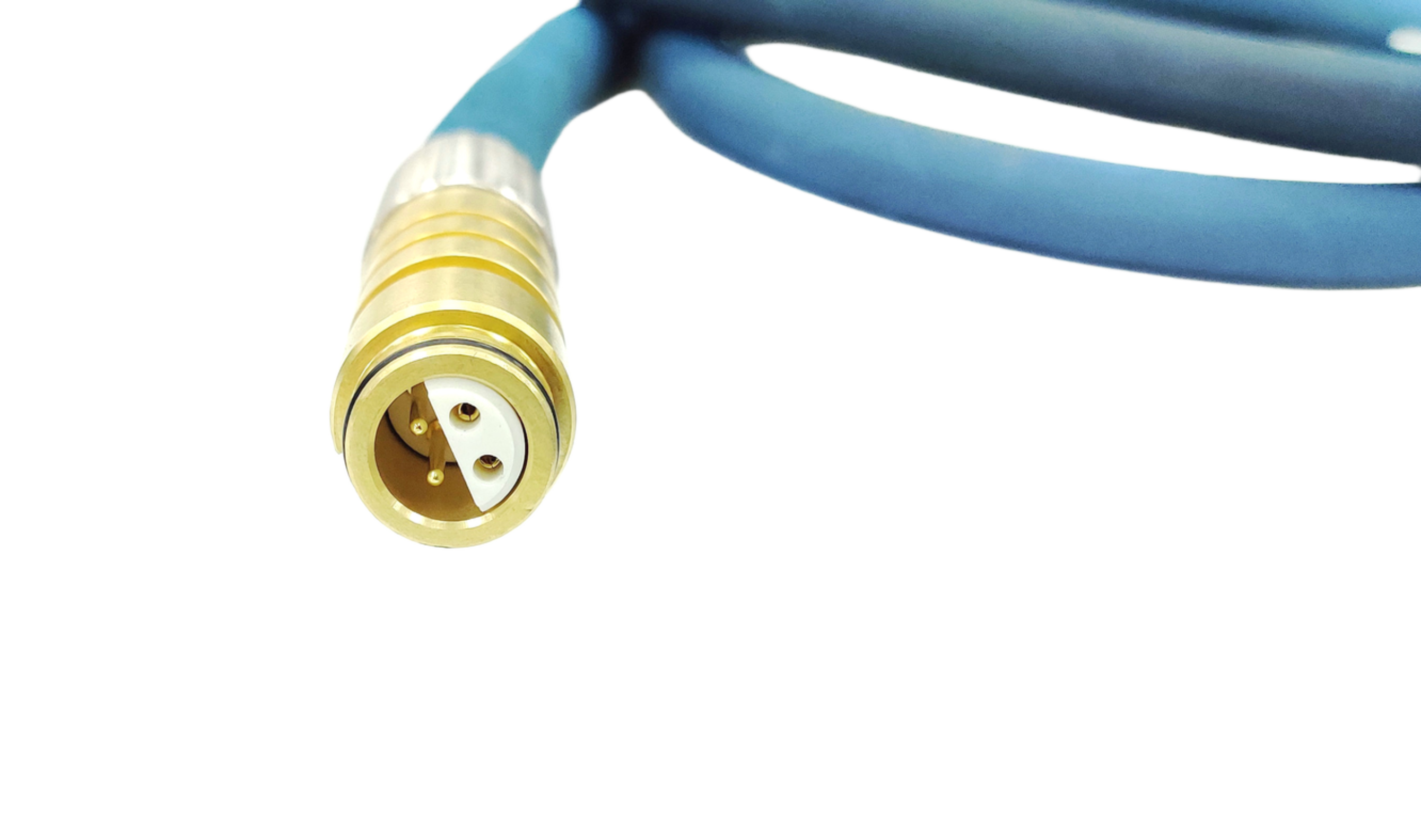

在煤矿综采工作面液压支架电液控制系统中，SKK24转接头 配合4K型护套连接器ZE0703-09(200) ，用于不同芯数或接口类型之间的信号转接与线缆延长。其"200"代表线缆长度200mm，适用于支架内部短距离跳接或接口转换场景。
一、型号命名与技术定位
-
SKK24：供应商或系统系列标识（如"斯科"或郑煤机系统代号），代表适配电液控制系统的专用接口标准；
-
转接头：实现不同连接器类型（如公头转母座、不同芯数转换）或线缆走向改变的中间组件；
-
4K型：4芯结构，典型接线为电源正（24V+）、电源负（0V）、信号A、信号B；
-
ZE0703-09：郑煤机（ZE）电液控制系统专用规格代码，0703代表4芯圆形连接器的特定结构序列，09代表接触件配置；
-
200：线缆长度200mm，用于短距离转接。
二、核心参数与技术特征
| 参数维度 | 规格 | 技术说明 |
|---|---|---|
| 芯数 | 4芯 | 直通连接，引脚1对1对应 |
| 导体截面积 | 1.5mm²（多股镀锡铜） | 满足4-6A电流传输 |
| 额定电压 | DC 24V | 本质安全电路限制 |
| 额定电流 | 4A-6A（单芯） | 满足电磁阀组瞬时启动电流 |
| 钢丝编织密度 | ≥80% | 抗拉强度≥2600N，承受井下拖拽 |
| 护套材料 | 阻燃氯丁橡胶（CR） | MT818标准，明火自熄，表面电阻≤3×10⁸Ω |
| 防护等级 | IP67 | 插合后防尘、短时浸水 |
| 工作温度 | -20℃至+70℃ | 满足井下四季温差 |
| 接头螺纹 | M16×1.5 或 M24×1.5 | 与控制器、传感器接口匹配 |
| 煤安认证 | 必备（MA） | 安标国家中心颁发 |
三、转接头的工程价值
在液压支架电液控制系统中，转接头主要解决以下工程问题：
-
接口类型转换：当控制器为母座、电磁阀为母座时，需公-公转接头实现连接；
-
芯数匹配：不同设备芯数不一致时（如4芯控制器与6芯传感器），通过转接头进行信号映射；
-
布线方向改变：利用转接头实现线缆90°或180°转向，避免过度弯折；
-
现场快速修复：线缆局部损坏时，转接头可替代断裂段，无需更换整根线缆。
ZE0703-09(200)采用直通式连接（无电子元件），确保信号无损传输，同时满足本安电路的能量限制要求。
四、行业应用案例
1. 控制器与电磁阀接口不匹配
某矿液压支架控制器为M24母座，而新更换的电磁阀为M16公头。采用SKK24转接头（一端M24公头，另一端M16母座），200mm长度适配紧凑空间，成功实现连接，避免了更换控制器或阀组的成本。
2. 线缆走向优化
在薄煤层工作面，支架空间高度不足1.5米，原直头线缆与顶梁干涉。利用转接头将线缆出线方向从直头转为90°弯头，沿阀组侧面敷设，解决了干涉问题。
五、选型与使用要点
-
接口匹配：确认转接头两端螺纹规格（M16/M24）、公母类型与原设备一致；
-
芯数对应：确保转接头芯数与被连接线缆相同，且引脚定义匹配（必要时查看接线图）；
-
长度确认：200mm适合短距离转接，可根据实际间距定制其他长度；
-
认证核实：必须查验煤安认证（MA）证书，确认本安参数匹配。
六、总结
SKK24转接头4K型护套连接器ZE0703-09(200)通过标准化接口、直通连接及高防护设计，解决了煤矿液压支架电液控制系统中接口不匹配、布线方向受限及现场快速修复的工程难题。其技术价值在于以紧凑的转接组件提升系统兼容性与维护效率，是电液控制系统灵活部署的实用配件。科学的选型应严格核对接口规格与芯数定义，以保障信号传输的可靠性。
