LVS重新梳理 - 技术栈

#增加
ipvsadm -A -t 172.25.254.100:80 -s rr #A添加，t使用tcp，s算法
ipvsadm -a -t 172.25.254.100:80  -r 192.168.0.10 -m  #r后端主机，m为nat模式
ipvsadm -A  -f 66  -p 3000        #f防火墙标记，p持续链接

#修改
[root@lvs-server ~]# ipvsadm -E -t 172.25.254.100:80 -s wrr #E和e修改
[root@lvs-server ~]# ipvsadm -e -t 172.25.254.100:80 -r 192.168.0.10 -w 2 -m
[root@lvs-server ~]# ipvsadm -e -t 172.25.254.100:80 -r 192.168.0.20 -w 5 -i

#删除
[root@lvs-server ~]# ipvsadm -d -t 172.25.254.100:80 -r 192.168.0.20
[root@lvs-server ~]# ipvsadm -C
[root@lvs-server ~]# ipvsadm -D -f 66

#查看和持久化
[root@lvs-server ~]# ipvsadm -Ln
[root@lvs-server ~]# ipvsadm-save  -n > /etc/sysconfig/ipvsadm #重启服务会自动加载规则
[root@lvs-server ~]# ipvsadm-restore <  /etc/sysconfig/ipvsadm

nat实验

|------|--------------|
| VIP | 172.25.1.40 |
| DIP | 192.168.0.40 |
| RIP1 | 192.1680.20 |
| RIP2 | 192.1680.30 |

实验前先搭建环境，保证互通且能正常访问后端web服务器

bash 复制代码

ipvsadm -Ln             #查看LVS的调度规则
ipvsadm -A -t 172.25.1.40:80 -s rr  #创建 VIP 172.25.1.40:80，使用轮询调度算法。
ipvsadm -a -t 172.25.1.40:80 -r 192.168.0.30 -m   #将 192.168.0.30 加入 VIP，NAT 模式转发。
ipvsadm -a -t 172.25.1.40:80 -r 192.168.0.20 -m   #将 192.168.0.20 加入 VIP，NAT 模式转发。

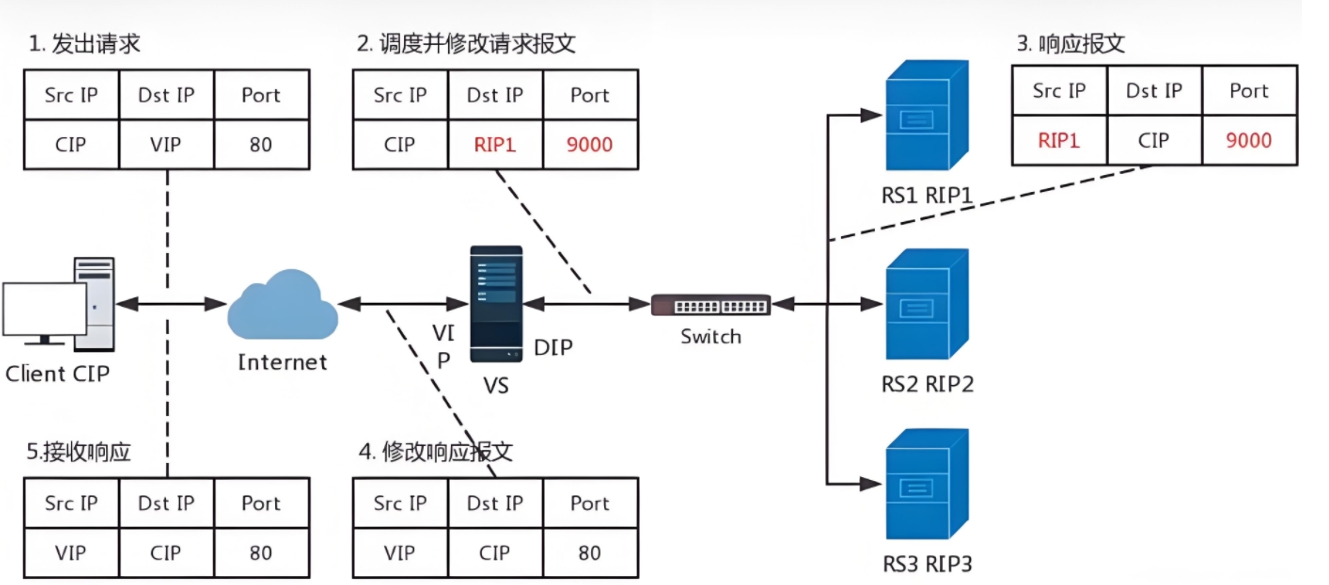

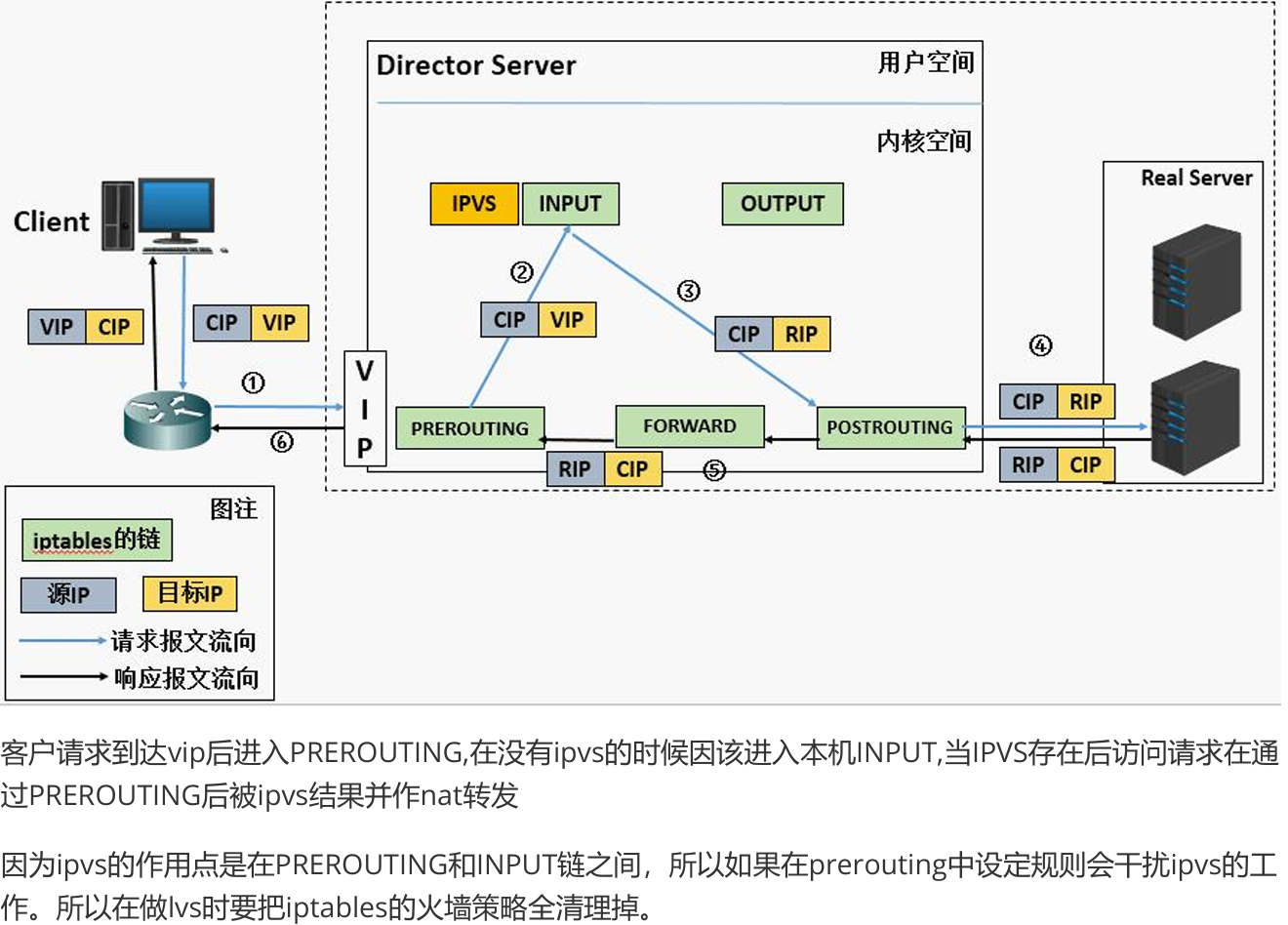

NAT模式

本质是多目标IP的DNAT，通过将请求报文中的目标地址和目标端口修改为某挑出的RS的RIP和 PORT实现转发

RIP和DIP应在同一个IP网络，且应使用私网地址;RS的网关要指向DIP

请求报文和响应报文都必须经由Director转发，Director易于成为系统瓶颈

支持端口映射，可修改请求报文的目标PORT

VS必须是Linux系统，RS可以是任意OS系统

bash 复制代码

[root@vscode ~]# echo net.ipv4.ip_forward=1 >> /etc/sysctl.conf #注意路由转发

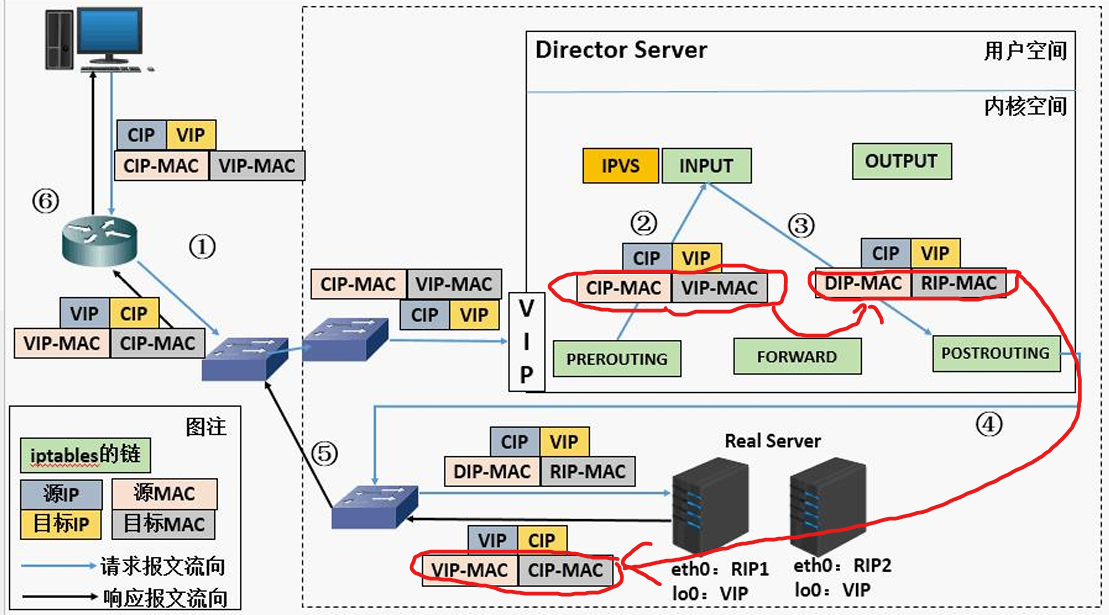

DR模式

DR模式只改变mac地址，让RS把返回数据包发给路由器,需要在环回上配置VIP(VIP不需要通告和响应),调度器在内网环境同网络号的VIP，DIP。网关是路由器

RS修改通告命令：

前两个是确保收到询问VIP的ARP时保持ignore，后两个是确保服务重启是网卡lo的vip不主动announce。0有就回答，1只认自己网卡收到的回复，2在1的条件上只回复主ip

$root@rs1 \~$ # echo 1 > /proc/sys/net/ipv4/conf/all/arp_ignore

#默认值0只要本机有该IP，任何接口收到请求都回应。改为1后，物理网卡eth0收到询问VIP的ARP包时，会检查：该VIP是否属于eth0？显然不是（VIP 在 lo 上），于是沉默不回应。
$root@rs1 \~$ # echo 1 > /proc/sys/net/ipv4/conf/lo/arp_ignore

#优先级高于all，虽然理论上 lo 接口几乎不会在物理网络上收到 ARP 广播，但某些内核版本或网络桥接场景下，lo 仍可能被触发。这条命令堵死了 lo 主动回应 ARP 的最后漏洞。
$root@rs1 \~$ # echo 2 > /proc/sys/net/ipv4/conf/lo/arp_announce

#当 RS 上的网络服务启动、或 IP 地址发生变化时，内核会发送"免费 ARP"（Gratuitous ARP）来通告自己的 IP-MAC 映射。设成 2 后，内核会强制使用 lo 接口的 IP（通常没有配置，或使用 127.0.0.1）作为源，彻底杜绝 VIP 被通告出去。
$root@rs1 \~$ # echo 2 > /proc/sys/net/ipv4/conf/all/arp_announce

#这是一个全局兜底策略。即使因为某些进程误操作，试图通过物理网卡 eth0 发送包含 VIP 的 ARP 包，all=2 会强制拦截，改为使用 eth0 自身的 IP。确保"从哪里发出的包，就填哪里的 IP"。

bash 复制代码

#永久修改RS的宣告
[root@rs1 ~]# sysctl -a | grep net.ipv4.conf.all.arp_announce  #查看宣告参数
[root@rs1 ~]# vim /etc/sysctl.conf
# LVS-DR Real Server ARP 参数配置
net.ipv4.conf.all.arp_ignore = 1
net.ipv4.conf.lo.arp_ignore = 1
net.ipv4.conf.lo.arp_announce = 2
net.ipv4.conf.all.arp_announce = 2
[root@rs1 ~]# sysctl -p    #重载配置文件

DR实验

路由器需要NAT模式（IP: 172.25.1.10/24）和仅主机模式（IP：192.168.0.10/24）

vsnode需要仅主机模式（VIP：192.168.0.80/24 ）（DIP：192.168.0.40/24）

RS1需要仅主机模式（RIP：192.168.0.20/24）（lo:192.168.0.80/32）

RS1需要仅主机模式（RIP：192.168.0.30/24）（lo:192.168.0.80/32）

#在路由器中

$root@router \~$ # systemctl disable --now ipvsadm.service

Removed "/etc/systemd/system/multi-user.target.wants/ipvsadm.service".

$root@router \~$ # ipvsadm -C

#在路由器中

$root@router \~$ # vmset.sh eth0 172.25.254.100 vsnode

$root@router \~$ # vmset.sh eth1 192.168.0.100 vsnode noroute、

#设定内核路由功能

$root@router \~$ # echo net.ipv4.ip_forward=1 >> /etc/sysctl.conf

$root@router \~$ # sysctl -p

net.ipv4.ip_forward = 1

#数据转发策略

$root@router \~$ #iptables -t nat -A POSTROUTING -o eth1 -j SNAT --to-source 192.168.0.10

$root@KA1 \~$ # iptables -t nat -A POSTROUTING -o eth1 -j SNAT --to-source 172.25.1.10
RS1和RS2中解决响应问题 $root@rs1 \~$ # echo 1 > /proc/sys/net/ipv4/conf/all/arp_ignore $root@rs1 \~$ # echo 1 > /proc/sys/net/ipv4/conf/lo/arp_ignore $root@rs1 \~$ # echo 2 > /proc/sys/net/ipv4/conf/lo/arp_announce $root@rs1 \~$ # echo 2 > /proc/sys/net/ipv4/conf/all/arp_announce $root@rs2 \~$ # echo 1 > /proc/sys/net/ipv4/conf/all/arp_ignore $root@rs2 \~$ # echo 1 > /proc/sys/net/ipv4/conf/lo/arp_ignore $root@rs2 \~$ # echo 2 > /proc/sys/net/ipv4/conf/lo/arp_announce $root@rs2 \~$ # echo 2 > /proc/sys/net/ipv4/conf/all/arp_announce
$root@KA1 \~$ # ipvsadm -A -t 192.168.0.80:80 -s wrr

$root@KA1 \~$ # ipvsadm -a -t 192.168.0.80:80 -r 192.168.0.20:80 -g

$root@KA1 \~$ # ipvsadm -a -t 192.168.0.80:80 -r 192.168.0.30:80 -g

$root@KA1 \~$ # ipvsadm -Ln

IP Virtual Server version 1.2.1 (size=4096)

Prot LocalAddress:Port Scheduler Flags

-> RemoteAddress:Port Forward Weight ActiveConn InActConn

TCP 192.168.0.80:80 wrr

-> 192.168.0.20:80 Route 1 0 0

-> 192.168.0.30:80 Route 1 0 0

测试效果

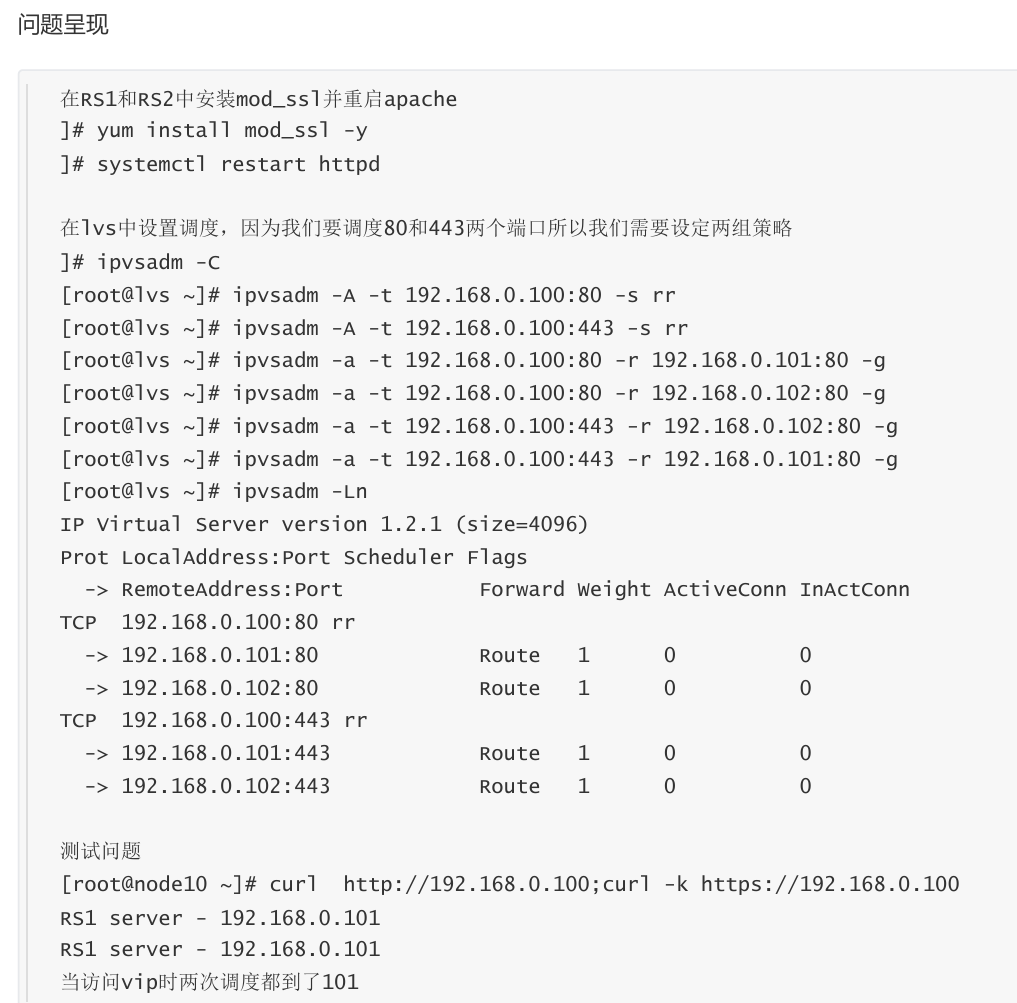

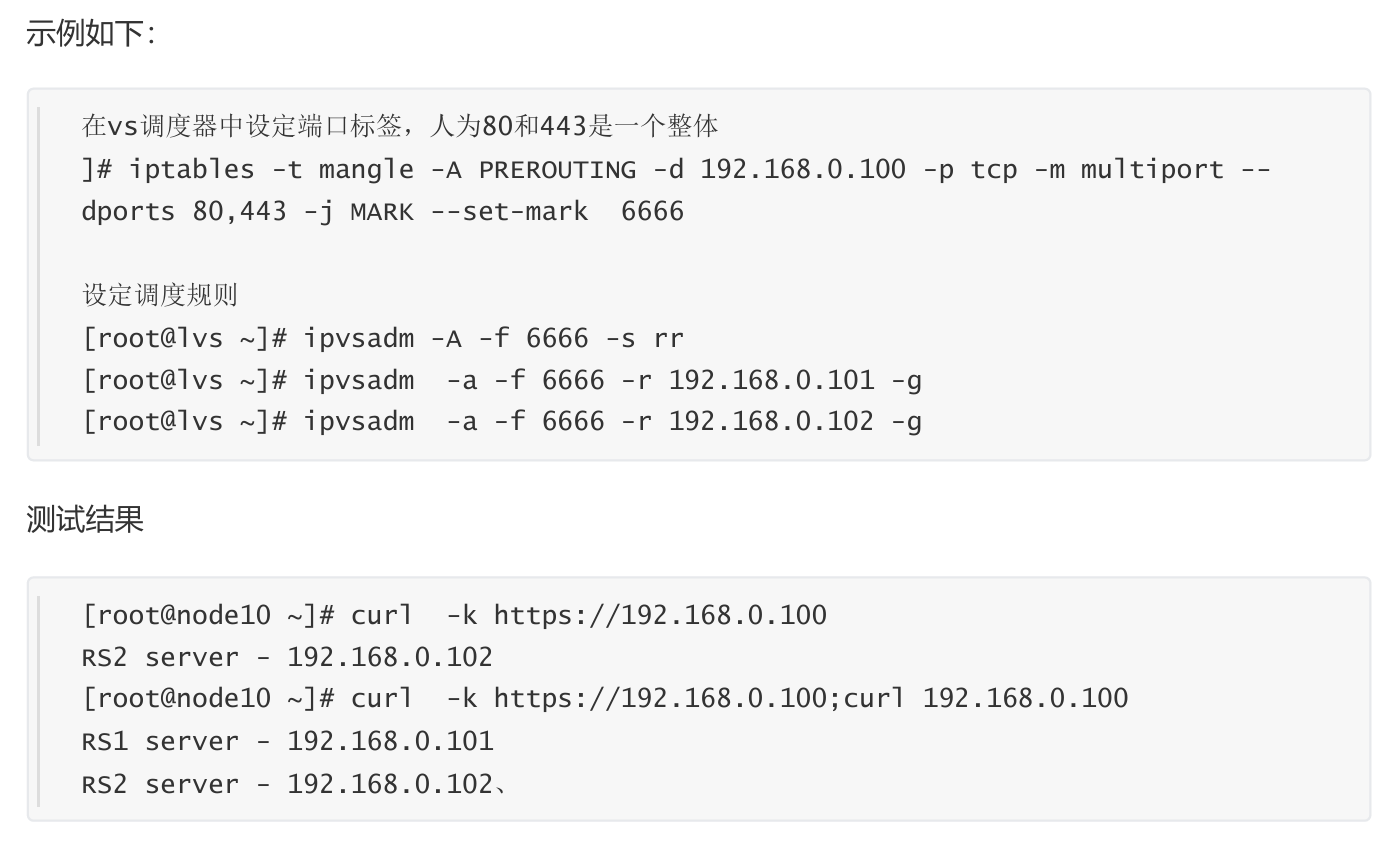

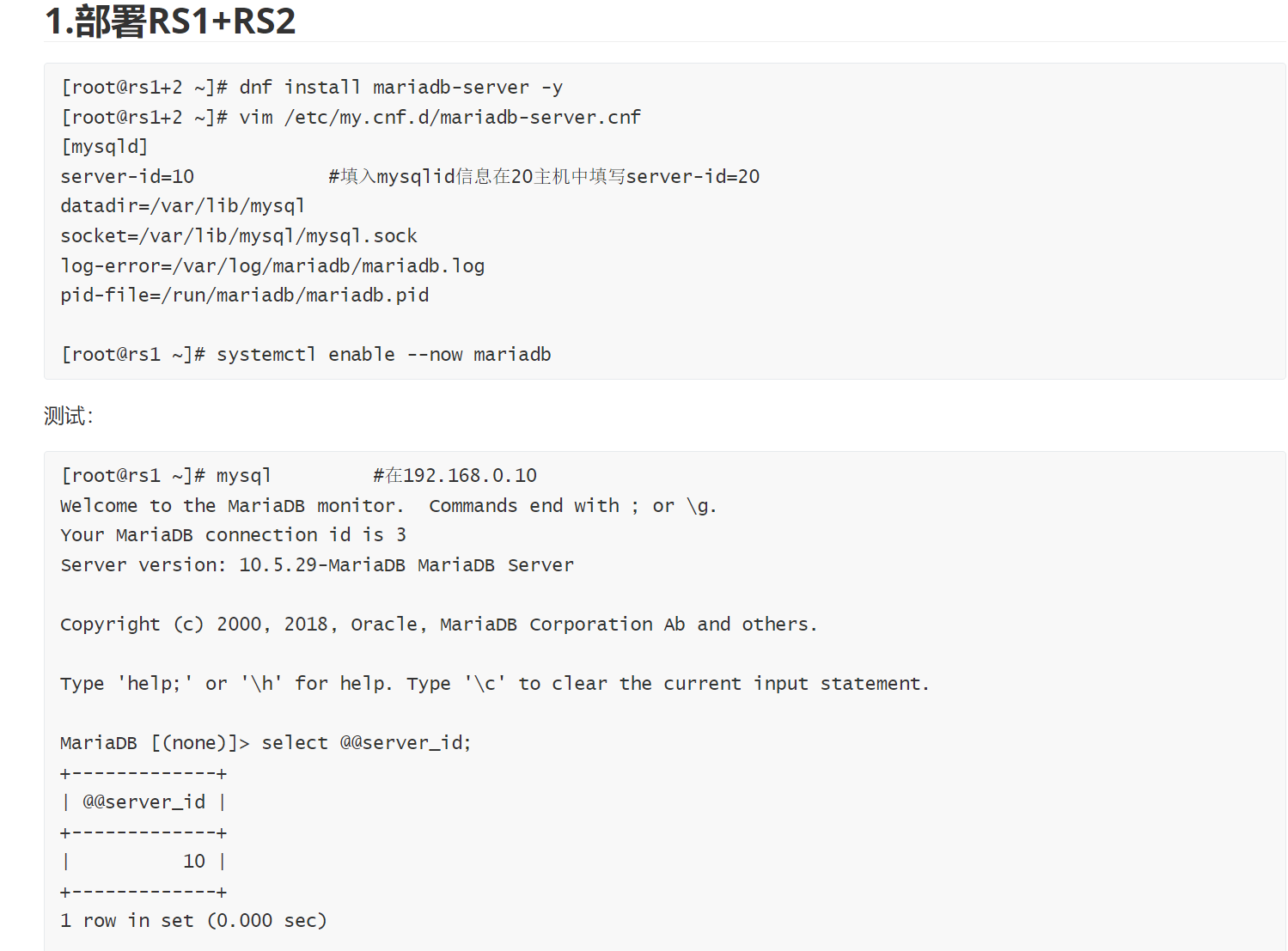

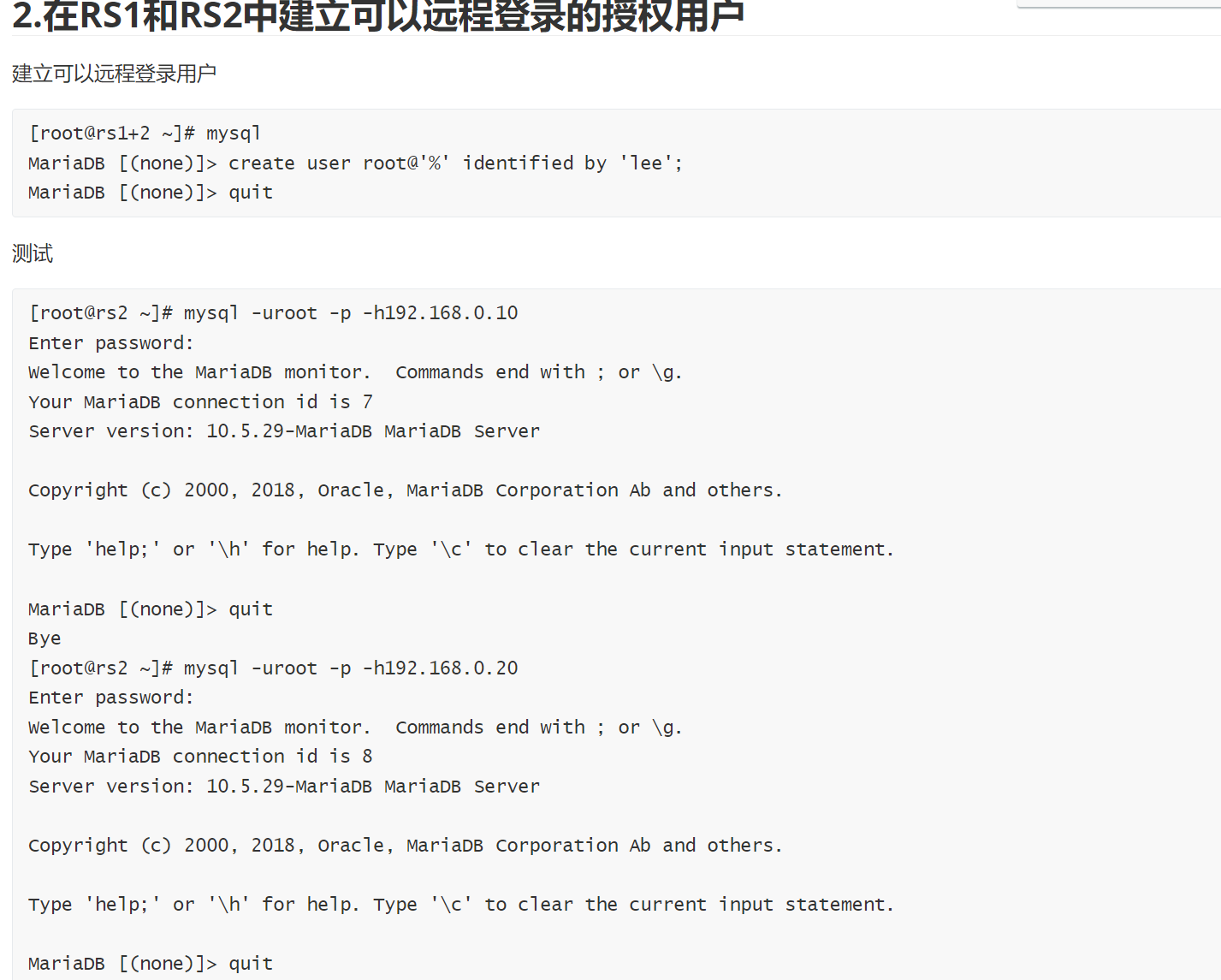

防火墙标记解决错误轮询问题

以http和https为例，当我们在RS中同时开放80和443端口，那么默认控制是分开轮询的，这样我们就出现了一个轮询错乱的问题

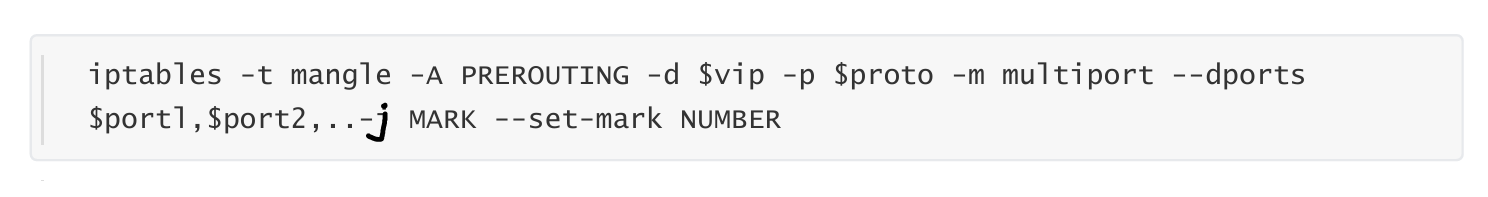

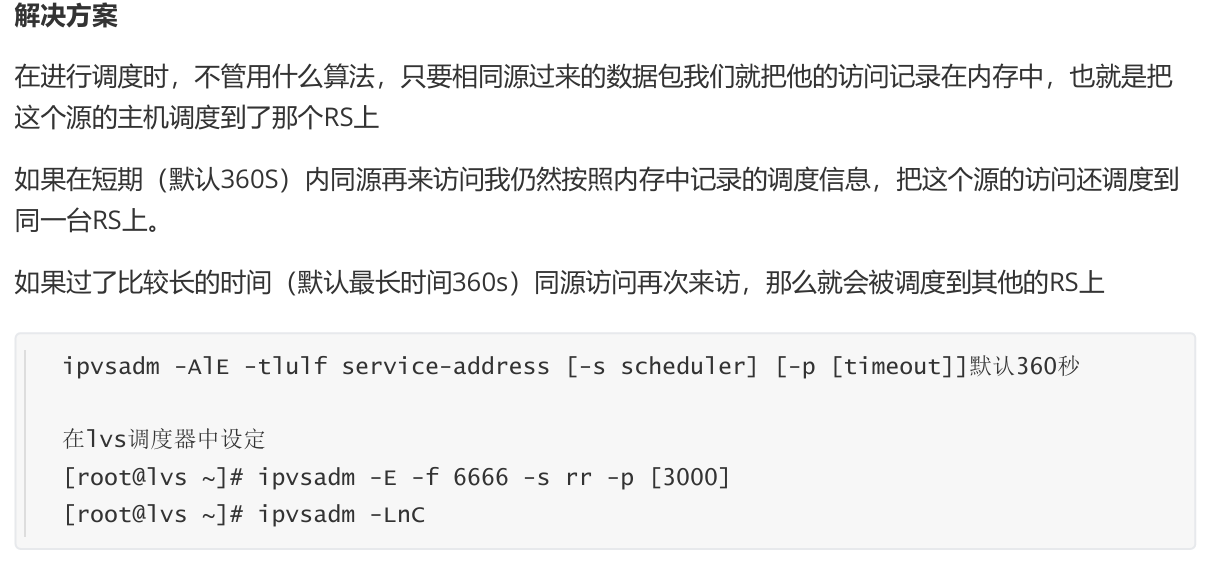

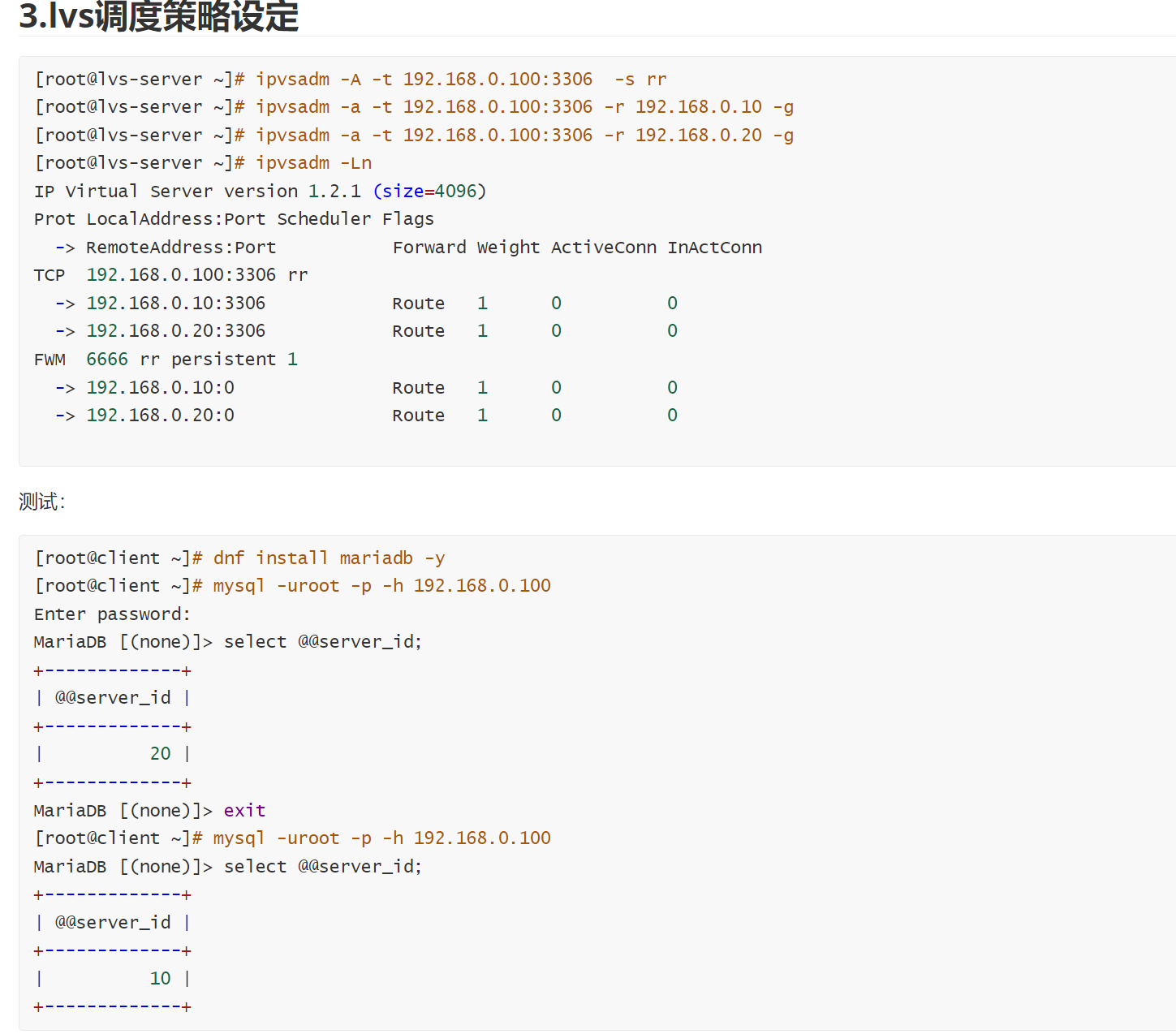

客户访问持久化

单纯的进行调度会导致客户填写的表单丢失，为了解决这个问题我们可以用sh算法，但是sh算法比较简单粗暴，可能会导致调度失衡。所有使用-p参数
