Android 16 WebView 页面顶部挖孔/通知栏不能显示UI问题排查

Android 16 WebView 页面视口收缩问题排查经验

项目：斗兽棋（Capacitor 8 + HTML 单页游戏，targetSdk 36）日期：2026-08-02　|　结论：已修复（v1.10）

一、问题现象

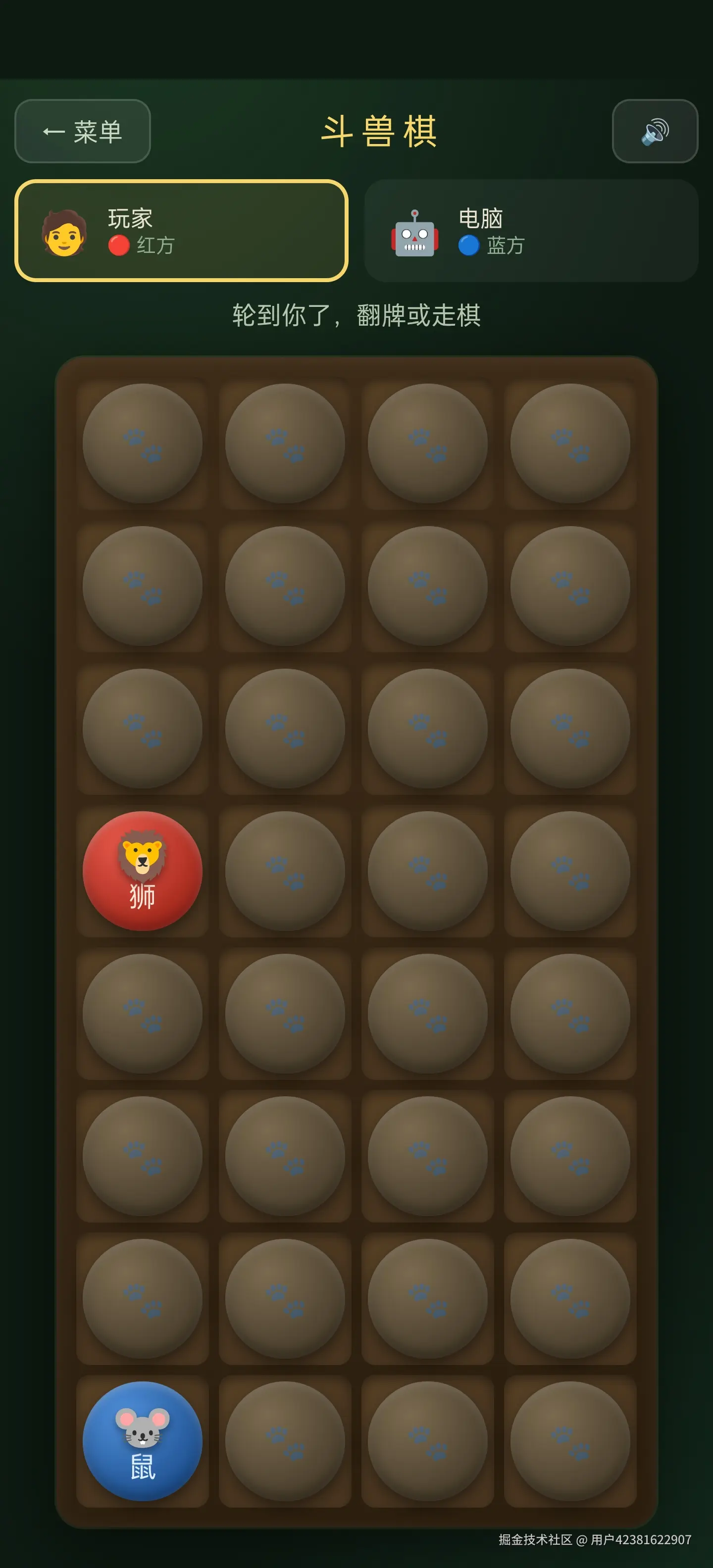

游戏 App 在手机上运行时，屏幕顶部（通知栏/挖孔区域）出现约 40dp 的纯色带，游戏 UI 整体下移：

菜单大标题没有贴顶，顶部留出一条纯深绿色背景带
对局页顶栏（菜单按钮/标题/声音按钮）同样被整体下移
状态栏图标不可见（沉浸式隐藏生效），色带里只有背景色
看起来违和、浪费屏幕空间

二、运行环境

项	值
手机	OPPO/OnePlus PHY110，Android 16.0.9.400 (CN01)，挖孔屏
屏幕	1440×3168 物理像素，dpr = 4 → CSS 视口 360×792
技术栈	Capacitor 8.5，Android WebView（Chromium），targetSdk 36，minSdk 24
应用	全屏沉浸式游戏（原生隐藏系统栏 + edge-to-edge）

三、排查过程（走过的弯路）

3.1 已确认生效的配置（却不是根因）

配置	结论
`WindowCompat.setDecorFitsSystemWindows(window, false)`	窗口已 edge-to-edge ✅
系统栏全透明 + 沉浸式隐藏（`WindowInsetsControllerCompat.hide`）	状态栏确实隐藏（无图标）✅
`windowLayoutInDisplayCutoutMode=always`（主题 + Manifest + 运行时强制）	已用 aapt2 验证编译值 = 3（always）✅
`viewport-fit=cover` meta 标签	已存在 ✅

以上全部正确，但色带依旧------说明问题不在这些层面。

3.2 逐一尝试无效的方案

改 CSS padding （菜单 8vh → max(12px, env()) → 12px）：只移动了视口内的内容，色带依旧。❌
挖孔模式 shortEdges → always（三处：values / values-v35 / Manifest / 运行时）：编译值确认 = always，无效。❌
WebView 层拦截 insets （setOnApplyWindowInsetsListener 消费 statusBars+cutout）：无效------Chrome 不走 dispatch 更新。❌
WebView 层拦截后把清零 insets 喂回默认处理 （v.onApplyWindowInsets(zeroed)）：无效------Chrome 直接读窗口根 insets。❌
FLAG_LAYOUT_NO_LIMITS（窗口忽略所有 inset 布局）：无效。❌

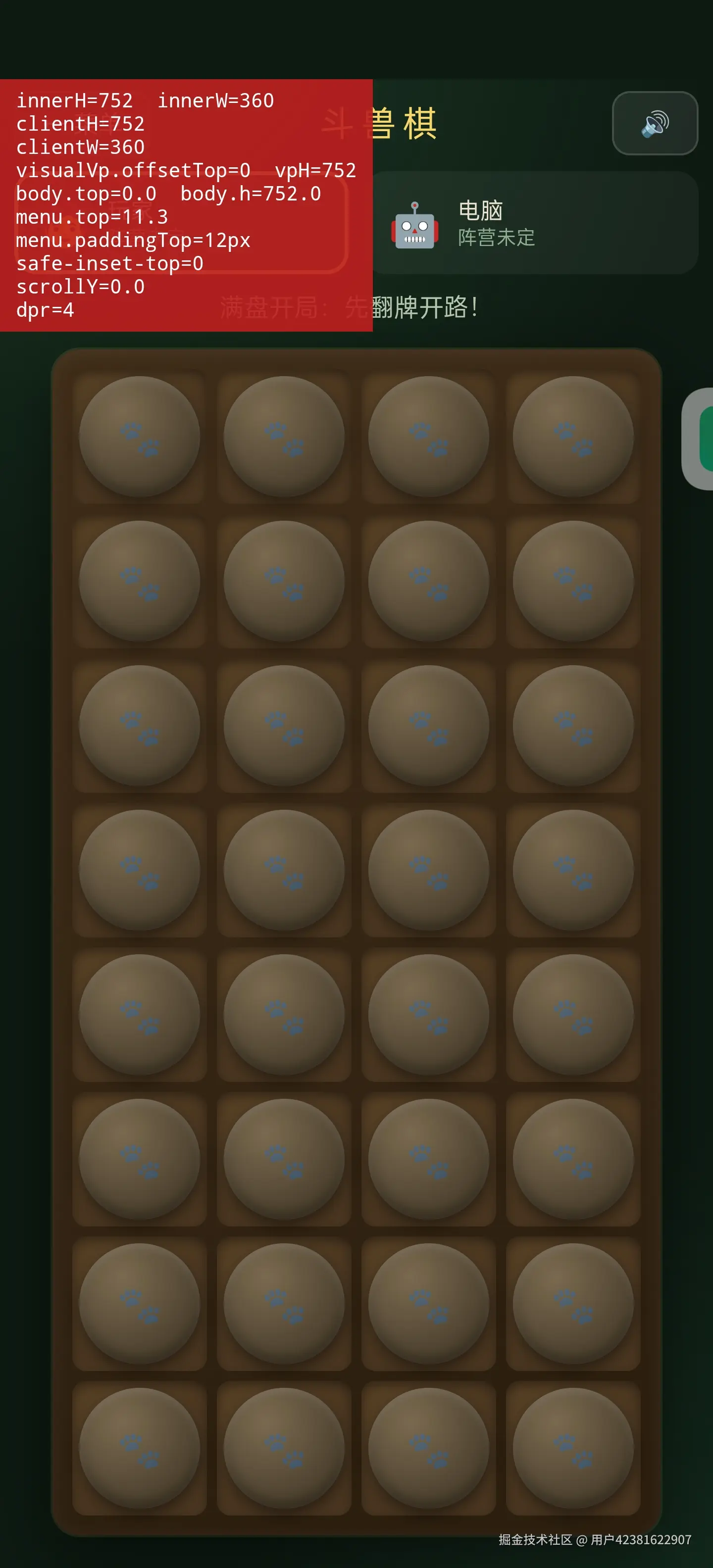

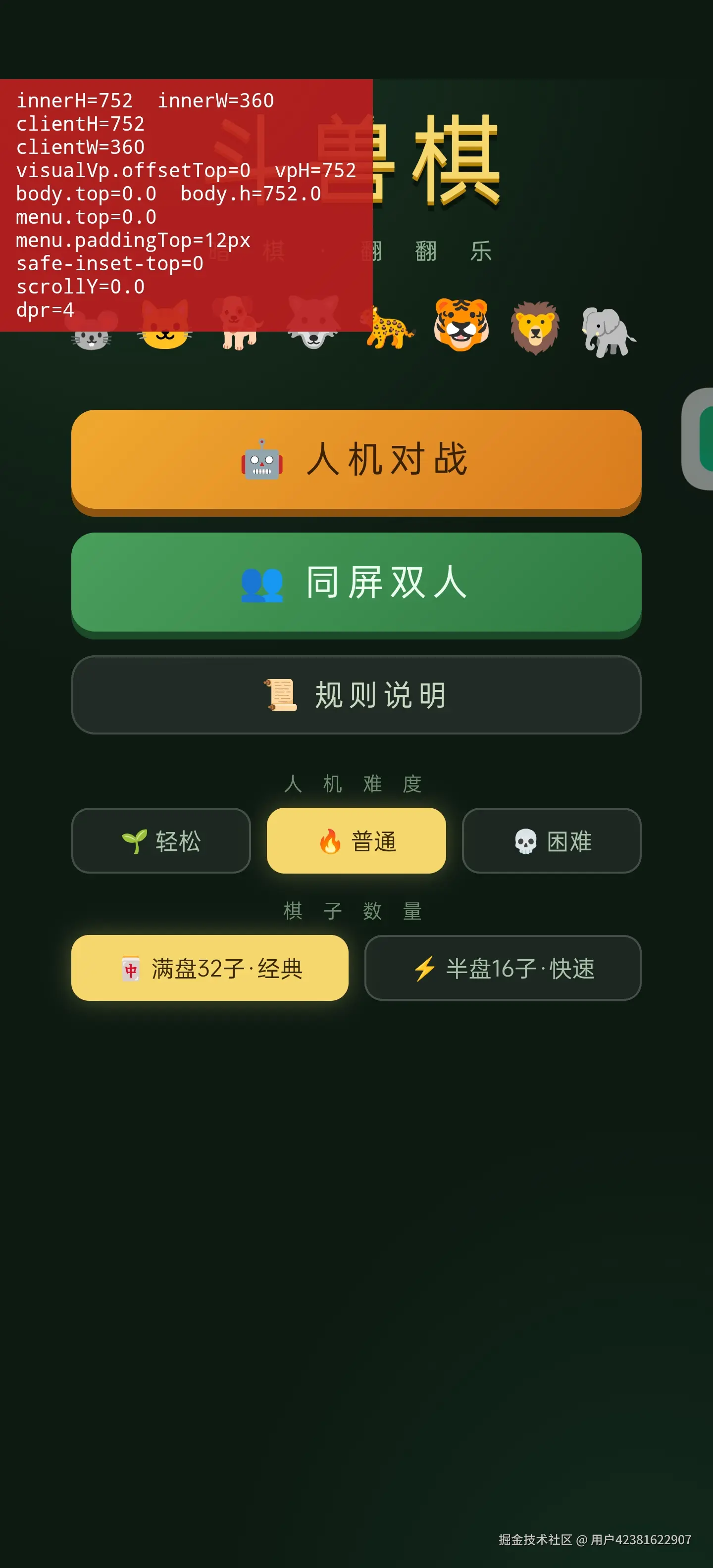

3.3 关键转折：页面诊断浮层

在页面里加一个 position:fixed;top:0 的浮层，打印视口数值（内联在页面脚本里）：

js 复制代码

innerH=752  innerW=360        // window.innerHeight / innerWidth
clientH=752  clientW=360      // documentElement.clientHeight
visualVp.offsetTop=0  vpH=752 // visualViewport
body.top=0.0  body.h=752.0    // body 相对视口的位置
menu.top=0.0  menu.paddingTop=12px
safe-inset-top=0              // env(safe-area-inset-top)
dpr=4

结论：页面视口 = 360×752，而屏幕 = 360×792------视口正好比屏幕矮 40dp。 浮层本身 top:0 却出现在 160 物理像素处，证明 fixed 元素的定位基准（视口）整体下移了 40dp。

⚠️ 教训：最初按 dpr=3 把 160px 误算成 53dp，实际 dpr=4 → 40dp 。先确认 devicePixelRatio 再换算！

3.4 关键转折：红蓝判别色实验

把 WebView 背景设为红色、窗口背景设为蓝色（v1.9），顶部色带颜色即暴露"哪一层露出来"：

结果：色带是深绿 (13,26,17)（Capacitor 配置的 WebView 背景色 #0d1a12），不是红色也不是蓝色。

→ WebView 视图本身全屏铺满；是 Chrome 把页面视口按窗口根 insets（顶部安全区 40dp）收缩了。

四、根因分析

Android 15/16 强制 edge-to-edge 后，WebView 页面视口按窗口根 insets 收缩------顶部安全区（状态栏 + 挖孔）40dp 被计入视口外，页面只能在下方 752dp 内排版；
viewport-fit=cover 在该 WebView 上未生效（已知 Chromium WebView 的 safe-area/视口处理问题，部分版本才修复）；
Chrome 读取的是窗口根 insets（getRootWindowInsets），不是 dispatch 链------所以在 WebView 上挂 inset 监听器、消费 insets、喂回清零值全都无效；
FLAG_LAYOUT_NO_LIMITS 只影响窗口布局，不影响 Chrome 对根 insets 的读取。

五、最终解决方案（v1.10，双保险）

5.1 原生：decor 根节点消费系统栏 insets（治本）

java 复制代码

// MainActivity.onCreate 与 onWindowFocusChanged 都调用
private void consumeSystemBarsAtRoot() {
    getWindow().getDecorView().setOnApplyWindowInsetsListener((v, insets) ->
        insets.consumeSystemWindowInsets());
}

原理：在根节点就把 insets 消费掉 → WebView 收到的 insets 为零 → Chrome 认为没有系统栏 → 视口铺满。注意必须挂在 decor（根）上，挂在 WebView 上无效（见 3.2）。

5.2 网页 JS 偏移补偿（兜底，保证视觉效果）

js 复制代码

(function(){
  try{
    const fullH = Math.max((window.screen && screen.height)||0,
                           window.outerHeight || 0,
                           window.innerHeight || 0);
    const off = fullH - window.innerHeight;      // 本机 = 792-752 = 40
    if (off > 0) {
      const els = document.querySelectorAll('.screen,.overlay');
      for (let i = 0; i < els.length; i++) els[i].style.top = (-off) + 'px';
    }
  }catch(e){}
})();

原理：fixed 全屏层相对视口定位，视口矮 40dp 所以整体下移 40dp；检测偏移量并把全屏层上移后，内容即铺满屏幕顶。原生修复生效时 off = 0，此段自动无操作。

注意：只补偿全屏层（position:fixed;inset:0 的容器），容器内部用 padding 排布的内容会随容器整体上移，不需要逐元素处理。

六、诊断方法论（可复用）

版本号升 versionName/versionCode：让用户能在「设置→应用」里确认装的是哪个版本，避免"改了没生效"的假象。
页面诊断浮层 ：打印 innerHeight / clientHeight / visualViewport.offsetTop / body.getBoundingClientRect().top / env(safe-area-inset-top) / dpr，一次截图拿到全部关键数值。
先确认 dpr 再换算物理像素：1440px 按 dpr=3 算是 480dp，实际 dpr=4 是 360dp------换算出 53px 与 40px 的差别直接决定了修复方向。
判别色实验：把 WebView 背景与窗口背景设成不同颜色，看色带"漏出"的是哪一层的颜色，一图确认"谁覆盖了谁"。
区分"视图被顶下来"与"视口被收缩" ：
- 色带 = 窗口背景色 → WebView 视图被顶下来（decor 内边距问题）
- 色带 = WebView 表面色 → WebView 全屏，Chrome 收缩了页面视口
aapt2 验证编译结果 ：aapt2 dump xmltree / dump resources 确认属性真的编译进包（如挖孔模式 always=3），排除"改了但没编进去"。

七、经验总结

全屏 WebView 适配的检查顺序：edge-to-edge → 挖孔模式 → 根 insets 消费 → 页面兜底；
不要在 WebView 层拦截 insets 期望 Chrome 生效------Chrome 读窗口根 insets；
每次改动让用户重装测试成本很高，原生治本 + 页面兜底双保险一次打包，避免多轮往返；
相关已知问题：Chromium WebView 的 safe-area 处理（Tauri issue #14240）、Android 16 强制 edge-to-edge（WebView edge-to-edge 适配指南）、挖孔屏适配（刘海屏/挖孔屏适配详解）。

八、关联修复（同会话完成）

问题	修复
顶部色带（本文）	v1.10：decor 根消费 insets + JS 偏移补偿
困毙判胜无说明	v1.3：结果弹窗显示"对方无棋可动（困毙），你获胜！"
图标边角裁剪过多	v1.2：原图缩至自适应画布 62% 贴深绿底，可见度 35%→87%

修复后效果：菜单大标题从屏幕最顶端开始，挖孔压在标题上沿；对局页顶栏同样贴顶。
