yolo核心组件9：BiFPN 加权双向特征金字塔

探物 AI2026-08-03 6:25

BiFPN 加权双向特征金字塔

!abstract 论文信息

  • 论文标题: EfficientDet: Scalable and Efficient Object Detection
  • 作者: Mingxing Tan, Ruoming Pang, Quoc V. Le
  • 发表: CVPR 2020
  • 论文地址: https://arxiv.org/abs/1911.09070
  • 核心贡献: 提出带权重的双向特征金字塔网络 (BiFPN)，通过可学习的特征权重实现更高效的多尺度特征融合

一、核心思想

BiFPN 的核心思想是通过可学习的权重来实现更有效的多尺度特征融合，并采用高效的双向（自顶向下 + 自底向上）跨层连接。

BiFPN 的三个关键改进：

  1. 加权特征融合：使用可学习的权重来平衡不同尺度特征的贡献
  2. 双向跨层连接：在 FPN 和 PANet 的基础上优化连接拓扑
  3. 重复堆叠：多次迭代融合以增强特征交互

BiFPN 的设计哲学：

  • 移除只有一个输入的节点（无特征融合）
  • 在同一层的输入和输出节点之间添加跳跃连接
  • 将单向融合替换为双向融合

二、模块结构

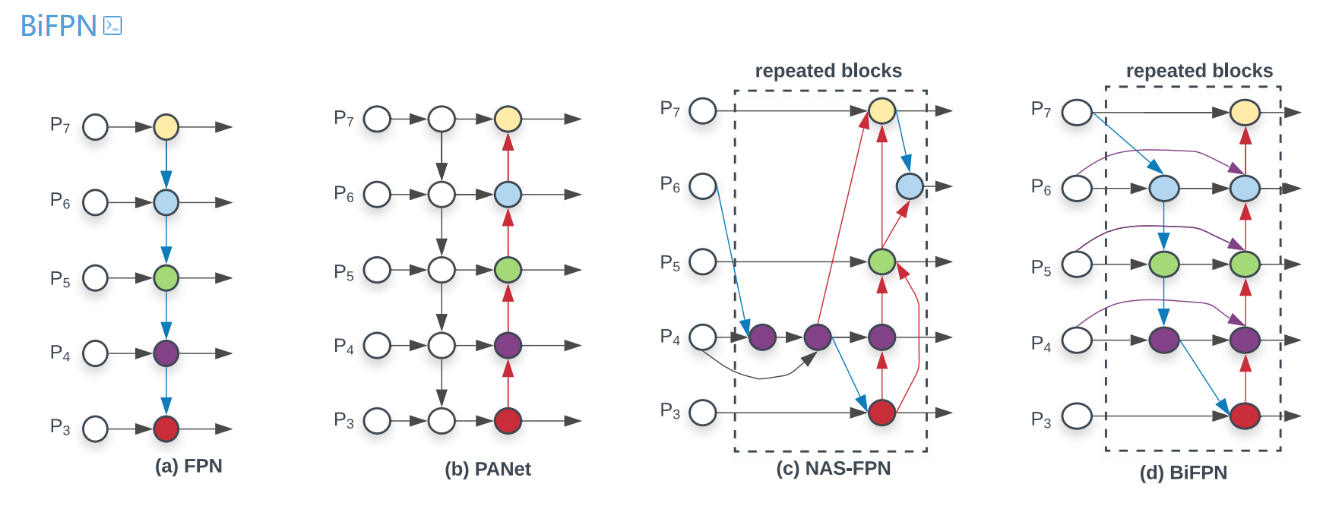

2.1 特征网络拓扑演变

复制代码
(a) FPN (自顶向下):      (b) PANet (双向):      (c) BiFPN (加权双向):

  P7 ──→ P7_out           P7 ──→ P7_out ──→      P7 ←──→ P7_out
    ↓                        ↓        ↑             ↑↓
  P6 ──→ P6_out           P6 ──→ P6_out ──→      P6 ←──→ P6_out
    ↓                        ↓        ↑             ↑↓
  P5 ──→ P5_out           P5 ──→ P5_out ──→      P5 ←──→ P5_out
    ↓                        ↓        ↑             ↑↓
  P4 ──→ P4_out           P4 ──→ P4_out ──→      P4 ←──→ P4_out
    ↓                        ↓        ↑             ↑↓
  P3 ──→ P3_out           P3 ──→ P3_out ──→      P3 ←──→ P3_out

(单向)                   (双向,等权)            (双向,加权)

2.2 BiFPN 融合节点

复制代码
以 P5 层为例:

  P5_in ──→ ┐
             │
  P6_td ──→ ├─── 快速归一化融合 ──→ P5_out
             │
  P4_out ──→ ┘
      ↑
   (下采样)

其中:
- P5_in: 来自Backbone的原始P5特征
- P6_td: 来自上层(P6)的自顶向下特征 (上采样)
- P4_out: 来自下层(P4)的自底向上特征 (下采样)

2.3 完整 BiFPN 结构 (以 EfficientDet-D0 为例)

复制代码
输入特征 (来自 Backbone):
  P3_in (1/8)
  P4_in (1/16)
  P5_in (1/32)
  P6_in (1/64)  ← 额外下采样
  P7_in (1/128) ← 额外下采样

第1层 BiFPN:
  自顶向下: P7→P6→P5→P4→P3
  自底向上: P3→P4→P5→P6→P7

第2层 BiFPN:
  重复上述过程 (共享权重或独立权重)

... (重复N次，N=3~7)

输出:
  P3_out, P4_out, P5_out, P6_out, P7_out

三、数学公式

3.1 标准融合方式

FPN 的简单相加：

Output=Resize(Feature1)+Feature2\text{Output} = \text{Resize}(\text{Feature}_1) + \text{Feature}_2Output=Resize(Feature1)+Feature2

3.2 加权融合策略

BiFPN 提出三种加权融合方式：

方式一：朴素的权重融合

Output=∑iwi⋅Resize(Featurei)\text{Output} = \sum_i w_i \cdot \text{Resize}(\text{Feature}_i)Output=i∑wi⋅Resize(Featurei)

问题：权重 wiw_iwi 无约束，可能导致训练不稳定。

方式二：基于 Softmax 的权重融合

Output=∑iewi∑jewj⋅Resize(Featurei)\text{Output} = \sum_i \frac{e^{w_i}}{\sum_j e^{w_j}} \cdot \text{Resize}(\text{Feature}_i)Output=i∑∑jewjewi⋅Resize(Featurei)

问题：Softmax 计算开销较大。

方式三：快速归一化融合 (Fast Normalized Fusion)

Output=∑iwiϵ+∑jwj⋅Resize(Featurei)\text{Output} = \sum_i \frac{w_i}{\epsilon + \sum_j w_j} \cdot \text{Resize}(\text{Feature}_i)Output=i∑ϵ+∑jwjwi⋅Resize(Featurei)

其中 wi≥0w_i \geq 0wi≥0，ϵ=10−4\epsilon = 10^{-4}ϵ=10−4 为小常数防止除零。这是 BiFPN 最终采用的方式，计算高效且效果好。

3.3 BiFPN 节点计算

自顶向下路径 (中间层)：

P6td=Conv(w1⋅P6in+w2⋅Resize(P7in)w1+w2+ϵ)P_6^{td} = \text{Conv}\left(\frac{w_1 \cdot P_6^{in} + w_2 \cdot \text{Resize}(P_7^{in})}{w_1 + w_2 + \epsilon}\right)P6td=Conv(w1+w2+ϵw1⋅P6in+w2⋅Resize(P7in))

自底向上路径 (输出层)：

P6out=Conv(w1′⋅P6in+w2′⋅P6td+w3′⋅Resize(P5out)w1′+w2′+w3′+ϵ)P_6^{out} = \text{Conv}\left(\frac{w_1' \cdot P_6^{in} + w_2' \cdot P_6^{td} + w_3' \cdot \text{Resize}(P_5^{out})}{w_1' + w_2' + w_3' + \epsilon}\right)P6out=Conv(w1′+w2′+w3′+ϵw1′⋅P6in+w2′⋅P6td+w3′⋅Resize(P5out))

四、代码实现

4.1 快速归一化融合

python 复制代码
import torch
import torch.nn as nn
import torch.nn.functional as F

class FastNormalizedFusion(nn.Module):
    """快速归一化特征融合"""
    def __init__(self, num_inputs, eps=1e-4):
        super().__init__()
        self.eps = eps
        self.weights = nn.Parameter(torch.ones(num_inputs))

    def forward(self, inputs):
        """
        Args:
            inputs: 特征图列表, 需要对齐尺寸
        """
        # 对齐尺寸
        target_size = inputs[0].shape[2:]
        aligned = []
        for x in inputs:
            if x.shape[2:] != target_size:
                x = F.interpolate(x, size=target_size, mode='nearest')
            aligned.append(x)

        # 快速归一化加权
        w = F.relu(self.weights)
        w_sum = w.sum() + self.eps
        output = sum(w[i] / w_sum * aligned[i] for i in range(len(inputs)))
        return output

4.2 BiFPN 融合块

python 复制代码
class BiFPNBlock(nn.Module):
    """单层 BiFPN 块"""
    def __init__(self, channels, eps=1e-4):
        super().__init__()
        # 自顶向下融合 (中间节点)
        self.td_fuse_p6 = FastNormalizedFusion(2, eps)
        self.td_fuse_p5 = FastNormalizedFusion(2, eps)
        self.td_fuse_p4 = FastNormalizedFusion(2, eps)

        # 自底向上融合 (输出节点)
        self.out_fuse_p4 = FastNormalizedFusion(3, eps)  # P4_in, P4_td, P3_out
        self.out_fuse_p5 = FastNormalizedFusion(3, eps)
        self.out_fuse_p6 = FastNormalizedFusion(3, eps)
        self.out_fuse_p7 = FastNormalizedFusion(3, eps)

        # 深度可分离卷积
        self.conv_p6_td = DepthwiseSeparableConv(channels)
        self.conv_p5_td = DepthwiseSeparableConv(channels)
        self.conv_p4_td = DepthwiseSeparableConv(channels)
        self.conv_p4_out = DepthwiseSeparableConv(channels)
        self.conv_p5_out = DepthwiseSeparableConv(channels)
        self.conv_p6_out = DepthwiseSeparableConv(channels)
        self.conv_p7_out = DepthwiseSeparableConv(channels)

    def forward(self, features):
        p3_in, p4_in, p5_in, p6_in, p7_in = features

        # 自顶向下
        p6_td = self.conv_p6_td(self.td_fuse_p6([p6_in, self._up(p7_in)]))
        p5_td = self.conv_p5_td(self.td_fuse_p5([p5_in, self._up(p6_td)]))
        p4_td = self.conv_p4_td(self.td_fuse_p4([p4_in, self._up(p5_td)]))

        # 自底向上
        p4_out = self.conv_p4_out(
            self.out_fuse_p4([p4_in, p4_td, p3_in])
        )
        p5_out = self.conv_p5_out(
            self.out_fuse_p5([p5_in, p5_td, self._down(p4_out)])
        )
        p6_out = self.conv_p6_out(
            self.out_fuse_p6([p6_in, p6_td, self._down(p5_out)])
        )
        p7_out = self.conv_p7_out(
            self.out_fuse_p7([p7_in, self._down(p6_out)])
        )

        return [p3_in, p4_out, p5_out, p6_out, p7_out]

    def _up(self, x):
        return F.interpolate(x, scale_factor=2, mode='nearest')

    def _down(self, x):
        return F.max_pool2d(x, kernel_size=2, stride=2)


class DepthwiseSeparableConv(nn.Module):
    """深度可分离卷积"""
    def __init__(self, channels):
        super().__init__()
        self.dw = nn.Conv2d(channels, channels, 3, 1, 1,
                            groups=channels, bias=False)
        self.pw = nn.Conv2d(channels, channels, 1, bias=False)
        self.bn = nn.BatchNorm2d(channels)
        self.act = nn.SiLU(inplace=True)

    def forward(self, x):
        return self.act(self.bn(self.pw(self.dw(x))))

4.3 完整 BiFPN

python 复制代码
class BiFPN(nn.Module):
    """BiFPN: 带权重的双向特征金字塔"""
    def __init__(self, in_channels, out_channels, num_layers=3):
        super().__init__()
        # 通道统一
        self.lateral_convs = nn.ModuleList([
            nn.Conv2d(c, out_channels, 1) for c in in_channels
        ])
        # P6, P7 额外下采样
        self.p6_down = nn.Conv2d(out_channels, out_channels, 3, 2, 1)
        self.p7_down = nn.Conv2d(out_channels, out_channels, 3, 2, 1)

        # 堆叠 BiFPN 块
        self.bifpn_blocks = nn.ModuleList([
            BiFPNBlock(out_channels) for _ in range(num_layers)
        ])

    def forward(self, features):
        # 通道对齐
        aligned = [conv(f) for conv, f in zip(self.lateral_convs, features)]

        # 额外层
        p6 = self.p6_down(aligned[-1])
        p7 = self.p7_down(p6)
        aligned.extend([p6, p7])

        # 堆叠 BiFPN
        for block in self.bifpn_blocks:
            aligned = block(aligned)

        return aligned

五、在YOLO中的应用

5.1 适用场景

BiFPN 在以下场景中特别有效：

场景 原因
多尺度目标检测 加权融合能更好地平衡不同尺度特征
自动驾驶 远近目标尺度差异大
遥感检测 目标尺度变化剧烈
边缘部署 EfficientDet 系列针对移动端优化

5.2 与 FPN/PANet 对比

特性 FPN PANet BiFPN
信息流方向 自顶向下 双向 双向
融合权重 固定(相加) 固定(拼接) 可学习
跳跃连接 无 无 有
重复融合 否 否 是
计算量 低 中 中高

5.3 YOLO 配置示例

yaml 复制代码
# 使用 BiFPN 作为 Neck 的 YOLO 配置
neck:
  - [-1, 1, BiFPN, [[256, 512, 1024], 256, 3]]  # 3层BiFPN
head:
  - [[3, 4, 5], 1, Detect, [nc]]

六、优缺点

优点

  1. 可学习的融合权重：不同特征的重要性通过数据自动学习，优于固定权重
  2. 高效的拓扑结构：移除了无融合的节点，添加了跳跃连接，信息流更高效
  3. 重复堆叠增强：多次迭代融合，增强特征交互
  4. 精度提升显著：在 COCO 等基准上以较低成本获得明显提升
  5. 可扩展性强：通过调整深度和宽度，适应不同计算预算

缺点

  1. 计算量较大：多次融合和额外的卷积增加了计算开销
  2. 设计复杂：拓扑结构和超参数（层数、通道数）需要仔细调优
  3. 训练难度：可学习权重可能需要更多训练数据和更细致的调参
  4. 延迟较高：相比简单的 FPN，推理延迟更高
  5. 内存占用大：重复融合需要缓存更多中间特征

参考

  1. Tan, M., Pang, R., & Le, Q.V. (2020). EfficientDet: Scalable and Efficient Object Detection. CVPR 2020.
  2. https://arxiv.org/abs/1911.09070
  3. https://github.com/google/automl/tree/master/efficientdet
