7.2.2 ** SSB**
上一小节，我们从手机开机说起，讨论了手机开机后搜索网络、比对PLMN的基本逻辑。文中反复提到，手机在这一过程中最先检测的物理层对象，是同步信号（SS，即PSS/SSS）与物理广播信道（PBCH）二者的结合体------SSB（Synchronization Signal Block，同步信号块）。本节将正式聚焦于SSB本身，系统讲解它在时域、频域上的资源位置，以及与之相关的同步信号检测、PCI/NCI等核心概念。
7.2.2.1 ** SSB资源位置**
SSB作为手机开机后最先检测的目标，它并不是随意出现在整个系统带宽的任意位置上------恰恰相反，SSB在频域和时域上的资源位置，都遵循着严密的规则和相对固定的模式。理解SSB的资源位置，需要分别从频域和时域两个维度展开，本小节先讨论频域维度。
7.2.2.1.1 ** SSB频域定位**
手机在开机搜索网络的过程中，一开始的直接目标，并不是要弄清楚整个小区所使用的完整频带（例如n77、n78、n41等频段编号）到底是什么，而是要在某一个具体的待扫描频点上，先确定SSB这个"块"（Block）本身，在频域上究竟处于什么位置。这是因为，手机搜索网络的第一步，只是要找到SSB并完成同步，至于该小区完整的系统带宽范围，是在获得SSB乃至后续SIB1信息之后，才能进一步反推计算出来的。
换言之，SSB频域定位所要解决的核心问题是：在手机所扫描到的某个频点附近，SSB这个固定带宽（20个PRB）的信号块，其中心频点、起始边界，相对于整个小区资源栅格的参考零点，究竟处于怎样的相对位置关系？
一、频域定位的参照基准：Point A
要描述SSB在频域上的具体位置，首先需要引入一个关键的参照基准------Point A。Point A被定义为公共资源块（CRB，Common Resource Block）编号为0的那个资源块的最低子载波，它是整个小区频域资源栅格的"零点"参照位置，5G NR中几乎所有频域资源的相对位置，最终都可以追溯到以Point A为基准的偏移量来表达。
在实际的载波配置中，如果一个小区同时存在多种不同子载波间隔（Numerology）的资源配置，还需要通过scs-SpecificCarrier这一参数结构，分别描述每一种子载波间隔所对应资源的起始点，到Point A之间间隔了多少个PRB。下面结合课程原始讲义中的一个配置示例来说明：
|--------------------------------------------------------------------------------------------------------------------------------------------------------------------------|
| scs-SpecificCarrierList: - subcarrierSpacing = kHz15 offsetToCarrier = 0 carrierBandwidth = 270 - subcarrierSpacing = kHz30 offsetToCarrier = 108 carrierBandwidth = 135 |
在这个示例中，第一组配置（15 kHz子载波间隔）对应的资源从Point A处（偏移量为0）开始，共270个PRB；第二组配置（30 kHz子载波间隔）对应的资源，则从Point A向上偏移108个PRB处开始，共135个PRB。将这一偏移量换算为实际的频率间隔：
|--------------------------------------------------------------|
| 第二组 numerology（30 kHz）资源起点偏移量： 108 × 12 × 30 kHz = 38.88 MHz |
这一计算方式说明了offsetToCarrier参数的具体含义与用法：偏移的PRB数量（108），乘以每个PRB所包含的子载波数量（固定为12），再乘以该numerology下每个子载波的间隔（30 kHz），即可得到该组资源相对于Point A的绝对频率偏移量（38.88 MHz）。这一计算逻辑，也正是后续理解SSB频域偏移参数计算方法的基础。
二、SSB频域定位的关键参数
在明确了Point A这一参照基准之后，SSB本身在频域上的定位，可以归纳为一个常数与若干变量的组合：
| 参数类型 | 具体参数 | 含义 |
|---|---|---|
| 常数 | SSB带宽 = 20 PRB | 无论子载波间隔如何配置，SSB在频域上固定占用20个物理资源块（PRB），这是一个不随场景变化的常数 |
| 变量（来自MIB） | SCS、Kssb（ssb-SubcarrierOffset） | SCS即SSB所采用的子载波间隔；Kssb（ssb-SubcarrierOffset）是一个精细的子载波级偏移量，用于修正SSB与其所在CRB边界之间不足一个PRB的偏差 |
| 变量（来自SIB1） | offsetToPointA | 描述SSB所在资源块，相对于Point A的PRB级偏移量，是确定SSB频域绝对位置的核心参数 |
通过上述参数的组合，手机就能够获取SSB中心频点到Point A之间的完整频域间隔------这一间隔关系，正是手机在后续解调出SIB1之后，能够进一步计算出整个BWP（带宽部分，Bandwidth Part）中心频点的重要基础。

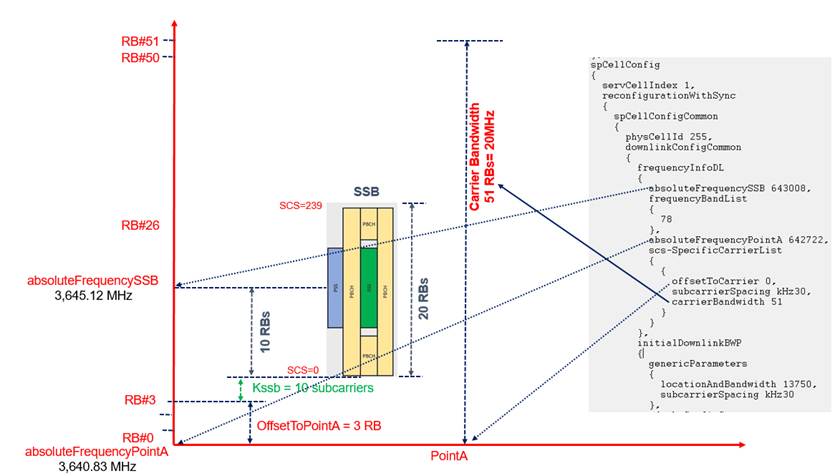

图7-1 SSB频域定位关键参数关系示意（原讲义配图）：scs-SpecificCarrier、offsetToCarrier与SSB的相对位置
为了更直观地理解Point A、offsetToCarrier、offsetToPointA、kSSB以及SSB本身这几个概念之间的空间关系，下面给出一张频率轴示意图：

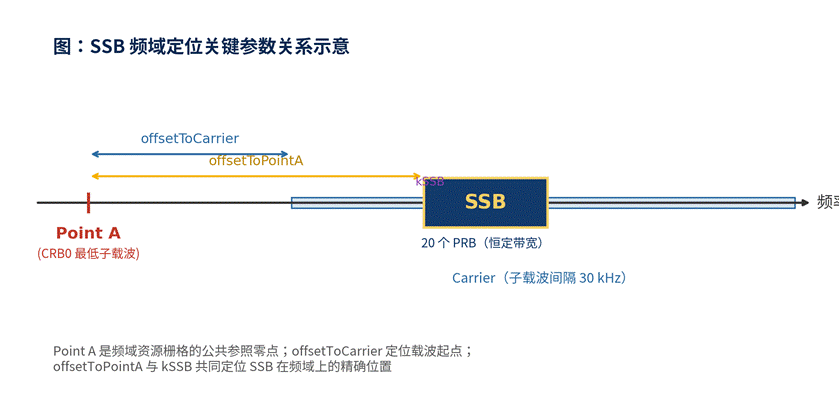

图7-2 SSB频域定位参数关系补充示意图（自制）：从Point A出发，经offsetToCarrier定位载波起点，再经offsetToPointA与kSSB共同定位SSB的精确边界
|------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------|
| 知识拓展｜offsetToPointA与kSSB为何要"分层"定义 读者可能会疑惑，为什么描述SSB相对Point A的偏移量，要同时使用offsetToPointA（来自SIB1，以PRB为单位的粗粒度偏移）与kSSB（来自MIB，以子载波为单位的细粒度偏移）两个参数，而不是直接用一个统一的、足够精细的偏移量来表达？这是因为SSB自身的时频资源结构相对固定（20个PRB），而它在整个小区资源栅格中的起始位置，并不总是恰好落在某个PRB的整数边界上------offsetToPointA以PRB为粒度，先大致定位到SSB所在的资源块范围，kSSB则在此基础上做进一步的子载波级精细修正，二者配合，既能保证信令表达的紧凑高效（不必用极细粒度的比特位去描述一个较大的频率跨度），又能保证最终定位的精确无误。 |
三、手机频域定位SSB的完整逻辑
结合前面的参数体系，我们可以把手机在频域上定位SSB、进而推算出整个小区频域参数的完整逻辑，梳理为以下几个步骤。
第一步，手机依据自身SIM卡与UE能力中所定义的可用频段，对这些频段做逐一扫描。每扫描到一个可能的位置，手机就尝试检测该位置附近是否存在SSB------由于SSB并非在整个频段内的任意位置都可能出现，而是遵循一套预先定义好的、离散的候选位置集合，因此手机的扫描并非逐赫兹地"地毯式"搜索，而是按照一套专门的频域栅格（Raster）规则，在有限的候选位置上做盲检（Blind Detection）。
第二步，一旦在某个候选位置成功检测到SSB（即成功检测到PSS/SSS同步信号，并进一步解调出PBCH），手机便获得了该SSB的中心频点、PCI等基本信息。但此时，手机仍然不知道这个SSB所在小区的完整频域范围------例如该小区的中心频点、起始频率点Point A、最高频率边界等信息------手机所知道的，仅仅是这个SSB本身在频域上的位置。
第三步，手机根据从PBCH中解调出的MIB信息（获得SCS、Kssb等参数），以及进一步解调SIB1所获得的offsetToPointA等参数，反过来推算出该小区完整的频域范围信息，包括中心频点、Point A的具体位置，以及整个载波带宽的范围。这一步骤，正是本节标题"SSB频域定位"所指的核心含义------不是单纯地找到SSB本身，而是要以SSB为"锚点"，进一步推算出整个小区在频域上的完整坐标体系。
完成上述频域定位后，手机所获得的一系列参数（包括从SIB1中解调出的PLMN ID等信息），将被用于与SIM卡中存储的PLMN信息进行比对，这正是我们在上一节中讨论过的找网逻辑的具体技术支撑------SSB频域定位，本质上是手机能够进一步获取SIB1、进而完成PLMN比对与网络接入判断的必要前提条件。
四、频域扫描的栅格规则：GSCN与ARFCN
手机在扫描SSB时，究竟是按照怎样的频率间隔（步长）逐一尝试的呢？这里涉及两种不同粒度的频域标号体系------GSCN与ARFCN，二者的应用场景和粒度粗细各不相同。
| 标号体系 | 全称 | 特点与应用场景 |
|---|---|---|
| GSCN | Global Synchronization Channel Number，全球同步信道号 | 专门用于对SSB做跳频盲检的同步栅格（Synchronization Raster），其候选位置的间隔相对较粗，可选的跳转次数相对较少，这是因为在完全未知网络配置的情况下，SSB候选位置若过于密集，会大幅增加手机初始扫描的时间开销与功耗 |
| ARFCN | Absolute Radio Frequency Channel Number，绝对射频信道号 | 用于精确标定某个小区中心频点等更细粒度信息的信道栅格（Channel Raster），标号粒度比GSCN更细，通常在手机已经获得一定网络参数信息、或依赖专用信令直接指示频点的场景下使用 |
由于GSCN的栅格间隔相对较粗，手机在完全空白、无先验信息的情况下扫描SSB时，需要尝试的候选频率位置数量相对有限，这大幅提高了初始盲检的效率；而ARFCN由于粒度更细，更适合用来精确表达一个已经确定范围的具体频点。二者的关系，好比GSCN是一张"粗略地图"，帮助手机快速锁定大致范围；而ARFCN则是这张地图上更精细的坐标刻度，用于精确定位。关于GSCN与信道栅格更详细的计算方法，本教材在此前介绍SSB频域资源整体框架的章节中已有详细介绍，此处不再重复展开，读者如有需要可自行回顾相关章节内容。
|------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------|
| 知识拓展｜为什么SSB的位置不能像LTE同步信号那样固定在载波中心 在4G LTE系统中，主/辅同步信号（PSS/SSS）的位置是固定在载波中心频点的，终端只需锁定中心频率即可完成检测。而5G NR之所以要引入更为复杂的Point A、offsetToPointA、GSCN栅格等一整套机制，让SSB可以灵活地出现在载波带宽内的不同位置，根本原因在于5G NR需要支持远比4G更宽的信道带宽、更多样化的频段（从Sub-6GHz到毫米波）、更灵活的带宽部分（BWP）配置，以及波束赋形等新特性。若仍将SSB固定在载波中心，将极大限制网络的灵活部署能力。这套看似复杂的参数体系，实际上是5G NR为了适配更复杂多样的部署场景，在设计上所做出的必要取舍。 |
五、本节小结
本节围绕SSB在频域上的资源位置展开，系统讲解了以下内容：以Point A作为整个小区频域资源栅格的参照零点，并结合offsetToCarrier参数说明了不同numerology资源起始位置的表达方式；归纳了SSB频域定位所涉及的常数（20 PRB固定带宽）与变量参数（MIB中的SCS、Kssb，SIB1中的offsetToPointA）；结合原讲义配图与自制补充示意图，直观展示了Point A、offsetToCarrier、offsetToPointA、kSSB与SSB之间的空间关系；进而梳理了手机进行SSB频域定位、并反推小区完整频域参数的完整逻辑步骤；最后介绍了GSCN与ARFCN这两种粒度不同的频域栅格标号体系，说明了它们各自在SSB盲检与精确频点标定中的不同作用。
需要强调的是，本节所讨论的仅仅是SSB在"频域"这一个维度上的定位问题。手机要真正完整地检测到SSB，还必须同时确定SSB在"时域"上的位置------SSB是以符号为单位、出现在无线帧中某些特定位置上的，这正是下一小节"7.2.2.1.2 SSB时域定位"将要重点讨论的内容。
