1. 为什么要从终端侧重新看一遍这些参考信号
网络侧的 RRC 配置告诉我们"有哪些资源、资源集和参数"；但在测试中真正需要回答的是：这些配置是否真的被 UE 检测到？对应的 RSRP / SINR 是否合理？PMI 是否产生？DM-RS 是否与当前 PDSCH 层数相匹配？TM500 的输出正好把"配置世界"连接到"测量世界"。

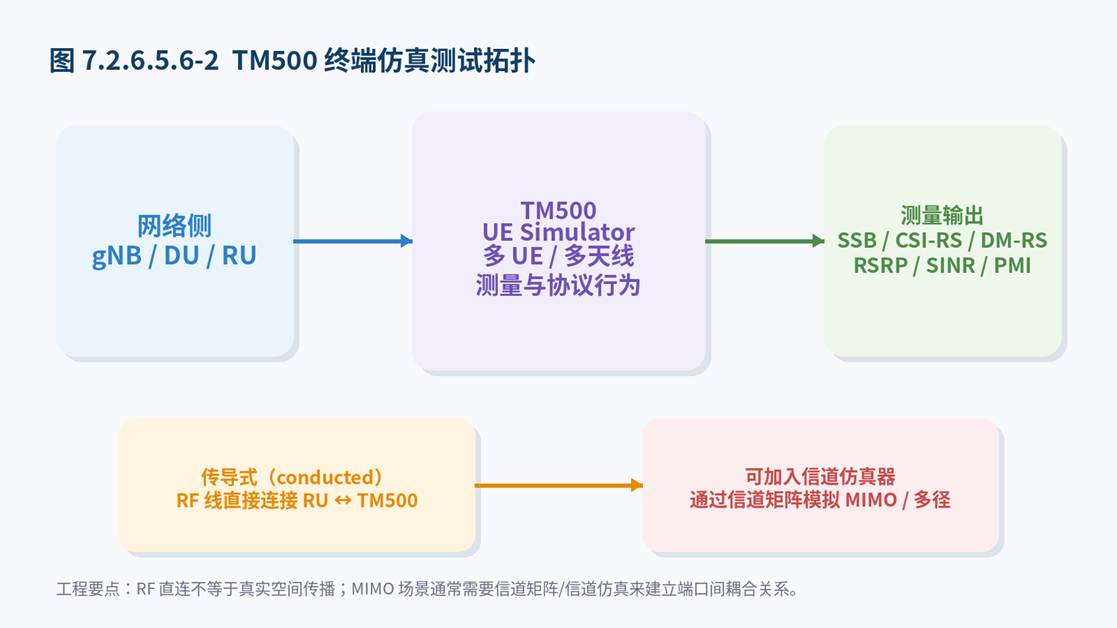

图 7.2.6.5.6-2 TM500 UE Simulator 的典型测试拓扑
|-----------------------------------------------------------------------------------------------------------------------------|
| **术语说明：**原始转写中出现"conduct 模式"。这里统一写为 conducted mode / 传导式测试：RF 线直接连接 RU 与 TM500。若需要模拟 MIMO 多径、相关性、时延扩展等无线信道特性，则通常还要引入信道仿真功能。 |
2. Case 1：4×4 SU-MIMO 终端测量示例
原讲解首先选择 SU-MIMO 作为例子。示例采用下行 4×4 MIMO：网络侧有 4 路发射维度，TM500 侧有 4 路接收天线。需要特别注意：这里的"4×4"是 MIMO 维度的工程表达，并不意味着所有 CSI-RS 都只有 4 个端口。CSI-RS 的逻辑端口数可以大于接收天线数。

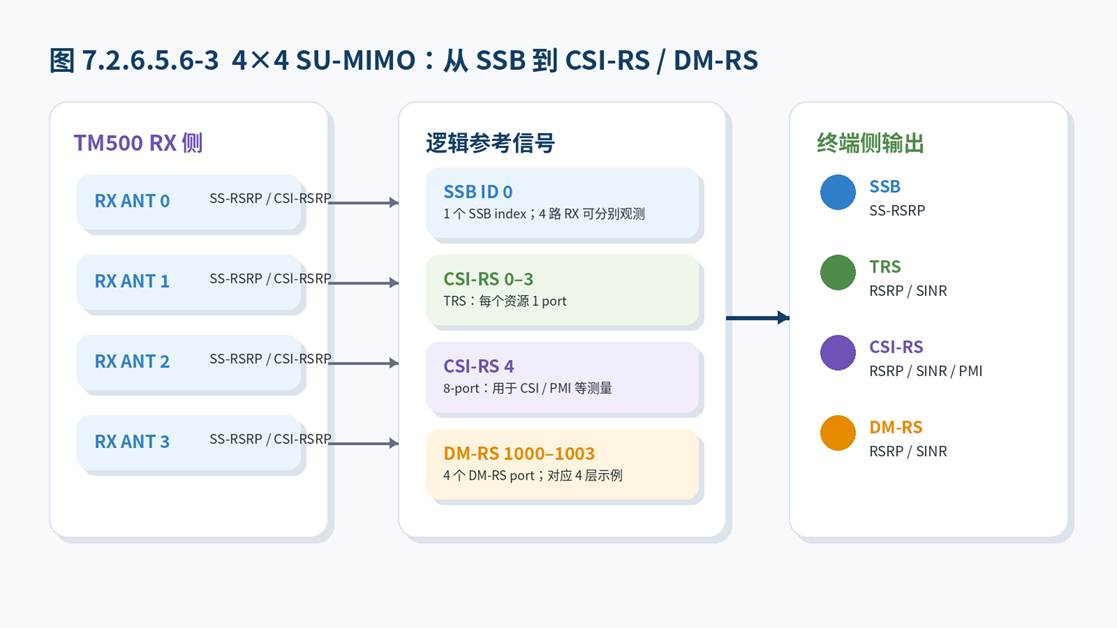

图 7.2.6.5.6-3 4×4 SU-MIMO 案例中的主要参考信号与终端测量输出
2.1 SSB：先建立同步和覆盖基准
原始 TM500 输出显示：同一个 Radio Context 下，SSB ID 为 0，并给出 SS-RSRP。对于 4 路 RX，终端内部可以对不同接收链路进行观测或合并处理。教学上更重要的是：SSB 是 UE 建立同步、获得小区基础信息并形成初始覆盖基准的入口。
|---------------|---------------|------------------|
| 字段 | 示例含义 | 阅读重点 |
| Radio Context | 0 / 1 / 2 ... | 区分不同 UE 仿真上下文 |
| Cell ID | 533 | 确认当前小区 |
| DL Freq | 3500.010 MHz | 确认当前下行载波 |
| SSB ID | 0 | 本案例显示的 SSB index |
| SS-RSRP | 例如 -73.8 dBm | SSB 参考信号接收功率 |
|-------------------------------------------------------------------------------------------------|
| 不要过度解读："SSB ID = 0"只能说明该案例当前输出中观察到的 SSB index 为 0，不能据此推出系统永远只有单波束，也不能把 SSB ID 直接等同于物理天线端口数。 |
2.2 TRS：Resource 0--3 如何在 TM500 中出现
上一节的网络侧配置案例中，TRS 使用 CSI-RS Resource 0--3，每个资源为单端口资源。TM500 的输出正好可以用 Resource Set ID + Resource ID 来定位这些测量资源。原始截图中 Resource Set 0 下的 Resource 0、1、2、3 均给出了 CSI-RSRP / CSI-SINR，同时 TRS Decoding Success 显示为 100。

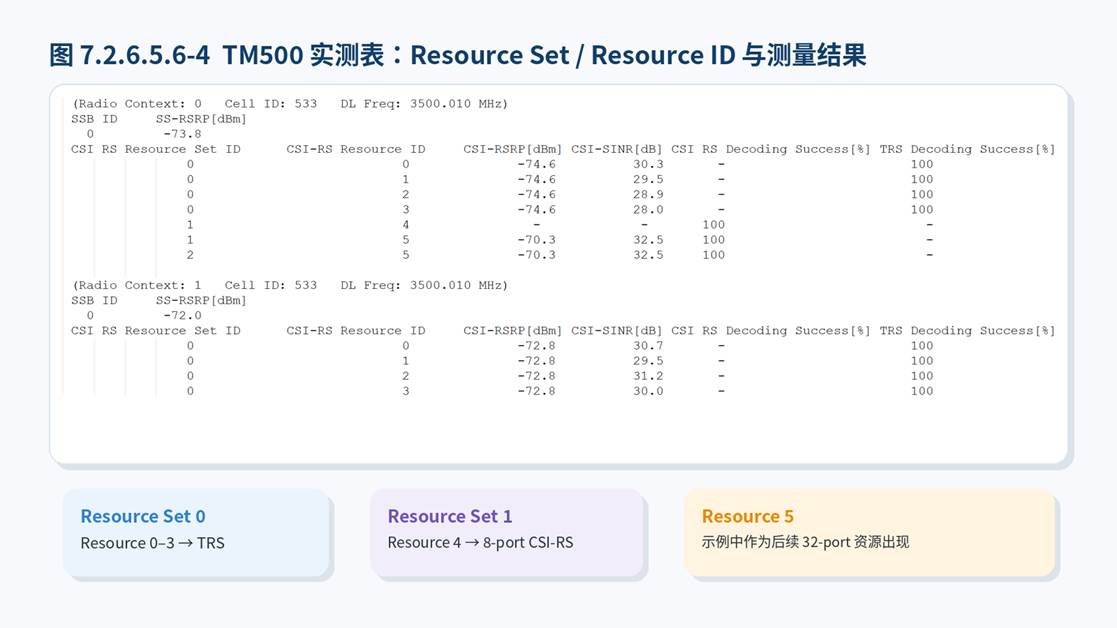

图 7.2.6.5.6-4 原始 TM500 输出中 Resource 0--3（TRS）与 Resource 4/5 的测量结果
|-------------------|-------------|----------------------------------------|
| 资源 | 原课程配置语义 | TM500 可观察结果 |
| CSI-RS Resource 0 | TRS，1 port | CSI-RSRP、CSI-SINR、TRS decoding success |
| CSI-RS Resource 1 | TRS，1 port | CSI-RSRP、CSI-SINR、TRS decoding success |
| CSI-RS Resource 2 | TRS，1 port | CSI-RSRP、CSI-SINR、TRS decoding success |
| CSI-RS Resource 3 | TRS，1 port | CSI-RSRP、CSI-SINR、TRS decoding success |
|----------------------------------------------------------------------------------------------------------------------------|
| **工程阅读方法：**如果 RRC 配置明确指出 Resource 0--3 属于 TRS，那么看到 TM500 连续报告这些 Resource ID，并且解码成功率稳定为 100%，就是"配置 → 终端检测 → 测量结果"链条闭合的直接证据。 |
2.3 8-port CSI-RS：Resource 4 与 PMI
案例中的 CSI-RS Resource 4 是 8-port CSI-RS。这里要把三个概念分开：8 个 CSI-RS 逻辑端口、4 路物理接收链路、以及最终用于 CSI/PMI 计算的信道信息。它们不是同一个"端口数"。TM500 的测量界面同时可以报告 CSI-RSRP / CSI-SINR，以及 Wideband PMI 的各组成字段。

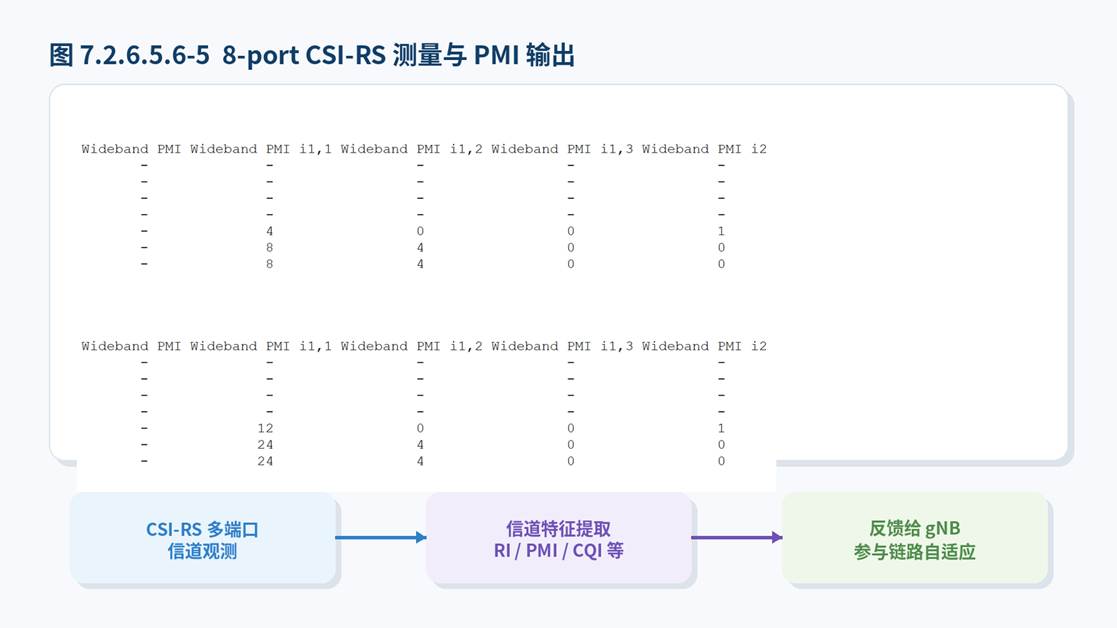

图 7.2.6.5.6-5 原始 TM500 PMI 输出与 8-port CSI-RS 测量的对应关系
|---------------------------------------------------------------------------------------------------------------------------------------------------------------------|
| **关于 PMI：**截图中出现 Wideband PMI、i1,1、i1,2、i1,3、i2 等字段。具体字段如何解释取决于当前配置的 CSI codebook。这里不应把 PMI 当作 TCI；PMI 是 UE 基于 CSI 测量形成的预编码相关反馈，而 TCI 用于指示 PDSCH 接收所采用的参考信号/QCL 状态。 |
2.4 DM-RS：4 个端口 × 4 路 RX = 16 个观测组合
原始截图中的 PDSCH DM-RS Port 为 1000、1001、1002、1003，共 4 个 DM-RS port；RX ANT 为 0、1、2、3，共 4 路接收链路。因此在该输出的观测维度上可以形成 4×4=16 个 DM-RS 端口---接收链路组合，并分别报告 PDSCH DM-RS-RSRP / PDSCH DM-RS-SINR。

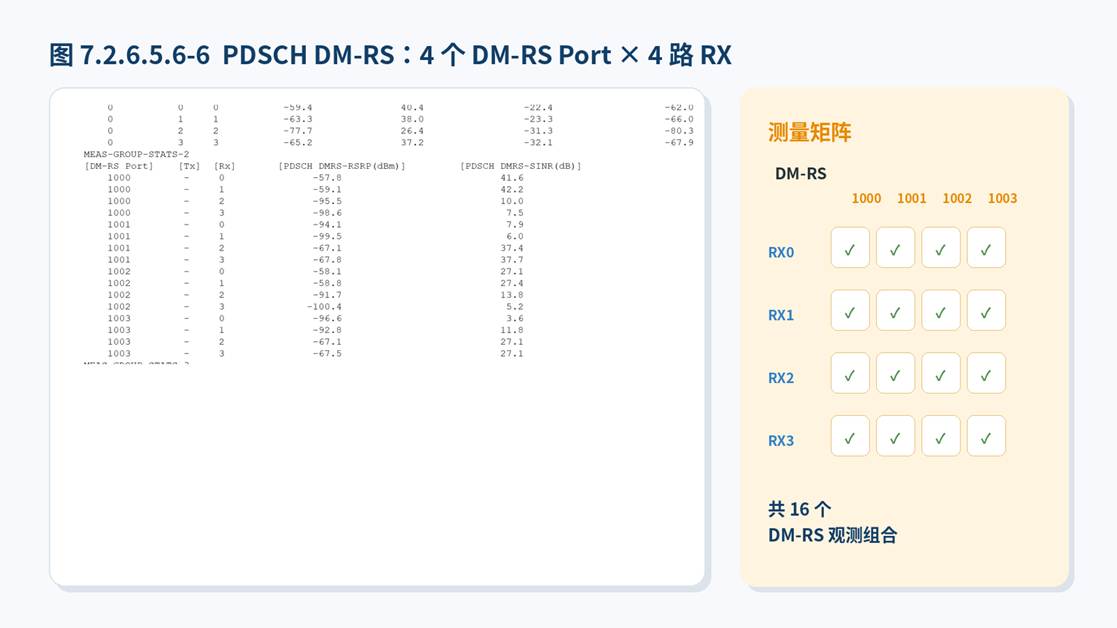

图 7.2.6.5.6-6 原始 TM500 DM-RS 输出及 4×4 观测矩阵
|-------------------------------------------------------------------------------------------------------------------------------------------------|
| **关键理解：**DM-RS 的作用是直接服务于当前 PDSCH 的信道估计、均衡和解调。因而在日志分析中，DM-RS 的测量结果应该和当前 PDSCH 的层数、DM-RS port 配置以及 RX chain 维度一起看，而不能简单地把 DM-RS-RSRP 当成另一个"覆盖指标"。 |
3. 把 SU-MIMO 案例串成一条完整的测量链
|-------------------|----------------------------------------------------|------------------------|
| 阶段 | TM500 看到什么 | 它回答的问题 |
| SSB | SSB ID、SS-RSRP | UE 是否找到并接收到同步块？ |
| TRS / CSI-RS 0--3 | Resource ID、CSI-RSRP、CSI-SINR、TRS decoding success | 跟踪参考信号是否被正确检测？ |
| CSI-RS Resource 4 | 8-port CSI-RS、CSI-RSRP、CSI-SINR | 当前 CSI 测量资源是否工作？ |
| PMI | Wideband PMI 等字段 | UE 根据 CSI 形成了什么预编码反馈？ |
| DM-RS 1000--1003 | 每个 DM-RS port × RX ANT 的 RSRP/SINR | 当前 PDSCH 解调相关参考信号是否正常？ |
|---------------------------------------------------------------------------------------------------------------------------------------------------|
| **一个很实用的调试顺序：**遇到 PDSCH/MIMO 性能异常时，可以先确认 SSB，再确认 TRS/CSI-RS 是否被检测和测量，再检查 PMI/RI/CQI 等 CSI 反馈，最后结合 DM-RS 和 PDSCH 解调结果定位问题。这样比直接从吞吐率倒推物理层问题更容易缩小范围。 |
4. Case 2：MU-MIMO 多 UE 测量示例
第二个案例从 SU-MIMO 切换到 MU-MIMO。TM500 UE Simulator 可以同时仿真多个 UE，每个 UE 通过不同的 Radio Context / context number 区分。本案例讲解只选其中一个 UE 展开，其他 UE 的基本测量逻辑类似。

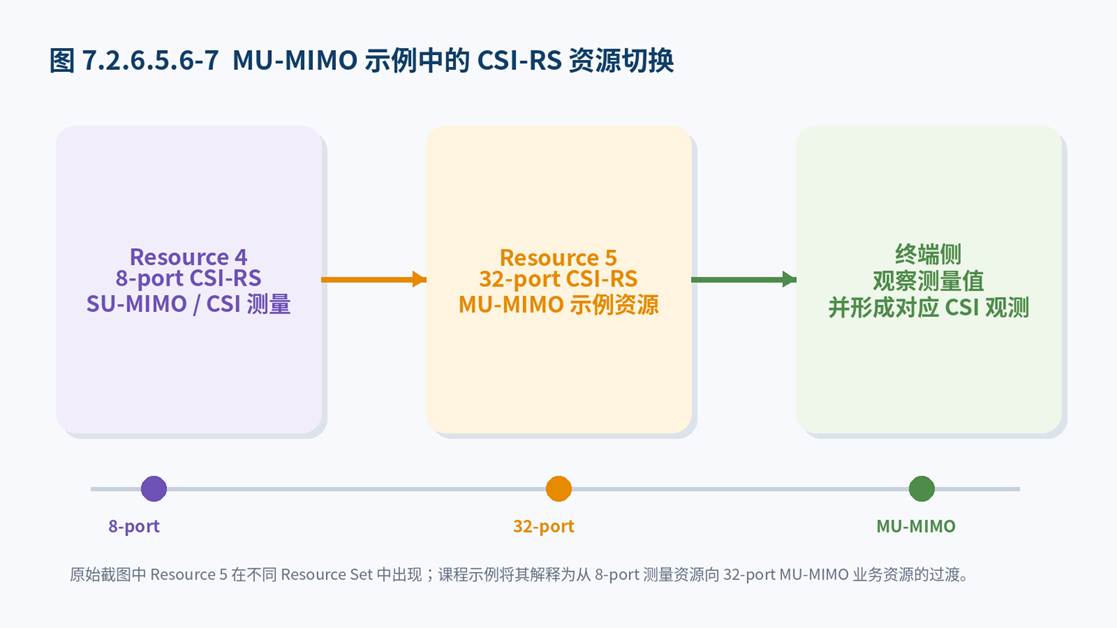

图 7.2.6.5.6-7 MU-MIMO 示例中的 Resource 4 → Resource 5 切换
4.1 多 UE 场景下，为什么终端侧界面会更"简化"
原讲解指出：在 MU-MIMO 场景中，TM500 可能同时仿真多个 UE，但界面并不一定把每一个 UE 的每一根接收链路都完整展开，而可能提供一个汇总值。例如 SSB 可以只显示该 UE 的总体 SS-RSRP；CSI-RS 则可能以资源级或平均结果呈现。
|----------------------------------------------------------------------------------------------------------|
| 阅读原则："界面没有逐端口展开"不等于 UE 没有执行对应的测量。工程工具为了可读性，经常对多 UE、多端口结果做汇总；分析时要结合工具定义确认该字段是单端口值、端口平均值、链路聚合值还是其他统计量。 |
4.2 Resource 4 → Resource 5：8-port 到 32-port
原课程案例中，Resource 4 是 8-port CSI-RS；随后出现 Resource 5，并被讲解解释为 32-port CSI-RS，用于后续 MU-MIMO 场景。原始截图还显示 Resource 5 在不同 Resource Set 中出现。这里最重要的不是死记 Resource ID，而是理解：Resource ID 是 RRC 配置对象的标识，真正的物理意义要结合端口数、Resource Set、CSI 配置以及当前业务状态一起判断。
|---------|-----------------------------|-------------------------|
| 观察项 | Resource 4 | Resource 5 |
| 端口规模 | 8-port CSI-RS | 示例中对应 32-port CSI-RS |
| 案例用途 | SU-MIMO / CSI 测量 | MU-MIMO 场景 |
| 终端观察 | CSI-RSRP / CSI-SINR / PMI 等 | 可能以汇总结果呈现 |
| 阅读方式 | 结合 Resource Set 1 | 结合出现时刻与 Resource Set 关系 |
|----------------------------------------------------------------------------------------------------------------------------------------------|
| **避免绝对化：**从单张 TM500 截图只能确认"某一时刻工具报告了这些 Resource ID 和测量字段"。至于 Resource 5 的激活、释放和 Resource Set 迁移，必须结合相邻时刻的 RRC/MAC 信令才能完整证明；本节沿用原课程对该案例的工程解释。 |
4.3 32-port CSI-RS 为什么不等于 32 层 PDSCH
这是本节最值得保留的概念。CSI-RS 的端口数是用于信道状态观测和 CSI 形成的资源维度；PDSCH 的层数是实际数据传输的空间层数。32-port CSI-RS 可以服务于高维预编码/波束选择，但并不意味着某一个 PDSCH 就必须同时发送 32 层数据。
|--------------------------------------------------------------------------------------------------------------------------|
| **和前一节的结论保持一致：**CSI-RS port count、DM-RS port count、PDSCH layer count、物理 RF chain count 是四个相关但不等价的维度。分析 TM500 日志时，必须分别记录。 |
5. TM500 日志的系统化阅读方法

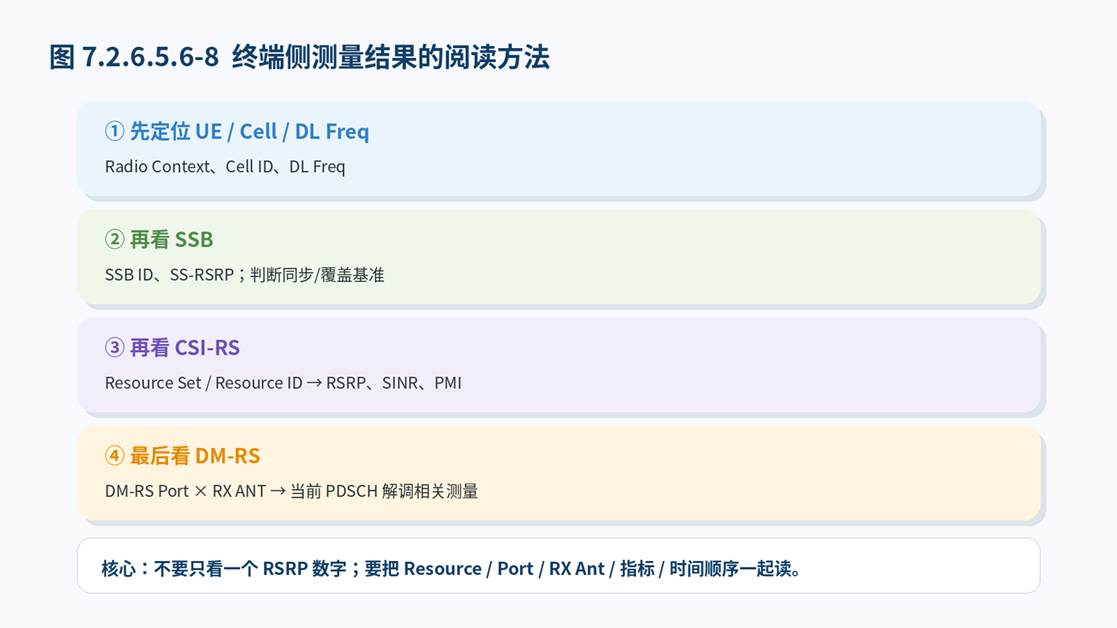

图 7.2.6.5.6-8 终端侧测量结果的推荐阅读顺序
|---------|-----------------------------------------|---------------------------------------|
| 优先级 | 先找字段 | 再核对 |
| 1 | Radio Context / Cell ID / DL Freq | UE、载波和小区是否正确 |
| 2 | SSB ID / SS-RSRP | 同步块是否被正确接收 |
| 3 | CSI-RS Resource Set / Resource ID | 是否命中预期 CSI-RS / TRS 资源 |
| 4 | CSI-RSRP / CSI-SINR / PMI | CSI 测量与反馈是否合理 |
| 5 | DM-RS Port / RX ANT / DM-RS-RSRP / SINR | 当前 PDSCH 解调相关测量是否合理 |
| 6 | 时间顺序 | 是否存在 Resource 切换、激活/释放或 UE context 变化 |
5.1 一个具体的排障例子
- 如果 SSB 的 SS-RSRP 正常，但 CSI-RS Resource 0--3 没有解码成功：优先检查 TRS 的 RRC 配置、QCL/TCI 关系、时频资源和 UE 是否真的进入对应状态。
- 如果 TRS 正常，但 Resource 4 的 CSI-RSRP / SINR 异常：重点检查 8-port CSI-RS 的资源映射、端口配置、信道条件以及 CSI measurement/report 配置。
- 如果 CSI-RS 正常但 PMI/RI/CQI 异常：检查 CSI codebook、report 配置和 UE 反馈，而不要直接把问题归因于 DM-RS。
- 如果 CSI 反馈正常但 PDSCH 解调异常：进一步看 DM-RS port、RX ANT 组合以及 PDSCH 的层数、TCI/QCL、调度和解调统计。
- 如果 MU-MIMO 场景出现 Resource 4 → 5 的切换：把 TM500 时间线与 RRC Reconfiguration / CSI 配置变化对齐，确认这是预期的资源迁移还是异常切换。
