坦克打无人机模拟（three-tile 地形）

本文分享一个用 three-tile 渲染真实地形的 3D 演示：坦克在山地中巡逻并实时锁定最近的无人机，显示坦克行驶轨迹 与炮弹弹道预测（抛物线虚线 + 发射命中特效）。坦克、无人机用简单几何体示意。

表面是做一个坦克打无人机的可视化，实际上......你往下看就懂了。

先看效果

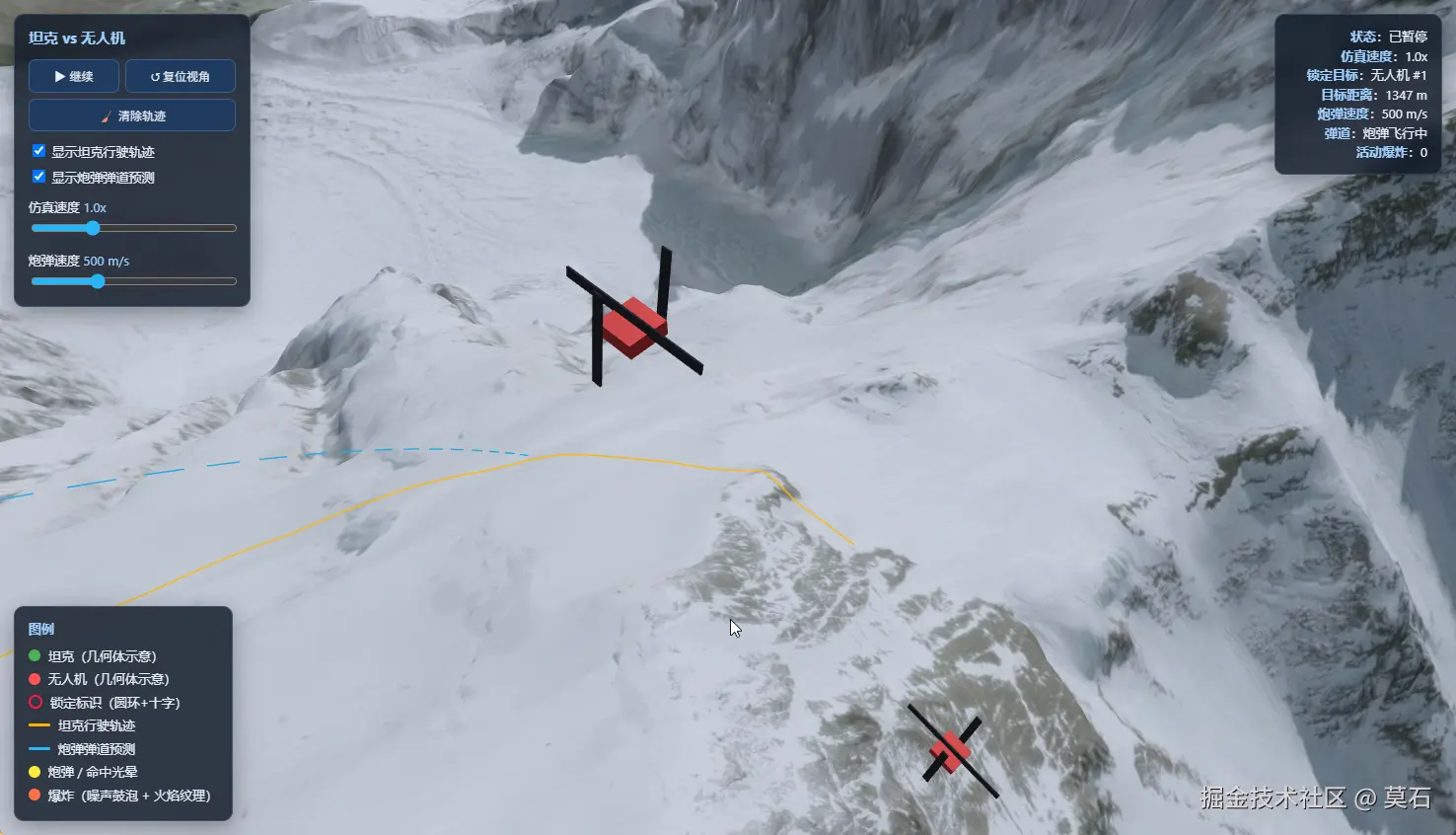

先说你打开页面会看到啥：一座真实的山地，坦克趴在坡上沿着椭圆路线慢悠悠巡逻，身后拖着一条金色轨迹，记着它走过的每一个坑洼；天上几架无人机在绕圈飞；坦克每隔几秒就锁定最近的那个，炮口甩出一道青色虚线------这是弹道预测------紧接着一枚黄色炮弹顺着弧线飞出去，命中的瞬间炸开一团橙色闪光（后期可以加上，之前那个爆炸特效）。

当然了，实际上得先等地图加载出来才能看到。

需要说明的是，坦克和无人机都是几何体凑的，纯示意，别当军事模拟。真正想跟你聊的，是地形那块。

既然都要做可视化了，地形要是还用个平面糊弄，那也太没意思了。所以地形我直接拉真实地形。

地形：本来最头大，结果几行就搞定

说真的，做"真实地形"这四个字，从前最劝退我。你要自己搞高程数据、瓦片切分、LOD 分层、墨卡托反算坐标、法线重算......一套下来热情就没了。

后来我摸到了 three-tile ------一个基于 Three.js 的 3D 瓦片地形引擎。它的思路特别克制：你给它一个影像源 和一个高程源，剩下的瓦片加载、LOD、坐标转换它全包了。

先看最关键的几行：

js 复制代码

import * as plugin from "three-tile/plugin";

// 影像源 + 高程(DEM)源，这里用 ArcGIS
const imgSource = new plugin.ArcGisSource({
  url: "https://services.arcgisonline.com/ArcGIS/rest/services/World_Imagery/MapServer/tile/",
  // 瓦片地址模板
});
const demSource = new plugin.ArcGisDemSource({
  url: "https://elevation3d.arcgis.com/arcgis/rest/services/WorldElevation3D/Terrain3D/ImageServer/tile/",
});

// 给个中心经度，开个最小层级，地图就出来了
const map = plugin.TileMap.create({
  imgSource,
  demSource,
  lon0: 116.39,   // 场景中心经度（北京附近随便挑的）
  minLevel: 8,
});
map.rotateX(-Math.PI / 2); // 转到 xz 平面，y 朝上，跟 Three.js 习惯一致
scene.add(map);

// 主循环里每帧一句，LOD / 瓦片调度全自动
map.update(camera);

就这些。你没看错，地形起伏、瓦片按需加载、远处降级，库全管了。你只管往 scene 里 add，然后安心去摆你的坦克。

坐标互转是它最让我舒服的地方。做贴地、做轨迹、做锁定目标，全靠这俩：

js 复制代码

const world = map.geo2world(geo); // 经纬度 -> 世界坐标
const geo   = map.world2geo(world); // 世界坐标 -> 经纬度

贴地取高度也只要一句话：

js 复制代码

const geo = map.world2geo(worldPos);
const info = map.getLocalInfoFromGeo(geo);
const groundY = info.location.y; // 脚下地形高度，直接拿来贴地

我本来以为贴地得自己采样高程图、插值，结果库一句话就吐出来了。这种"本来以为要写一堆，结果没有"的感觉，后面还会反复出现。

坦克与行驶轨迹

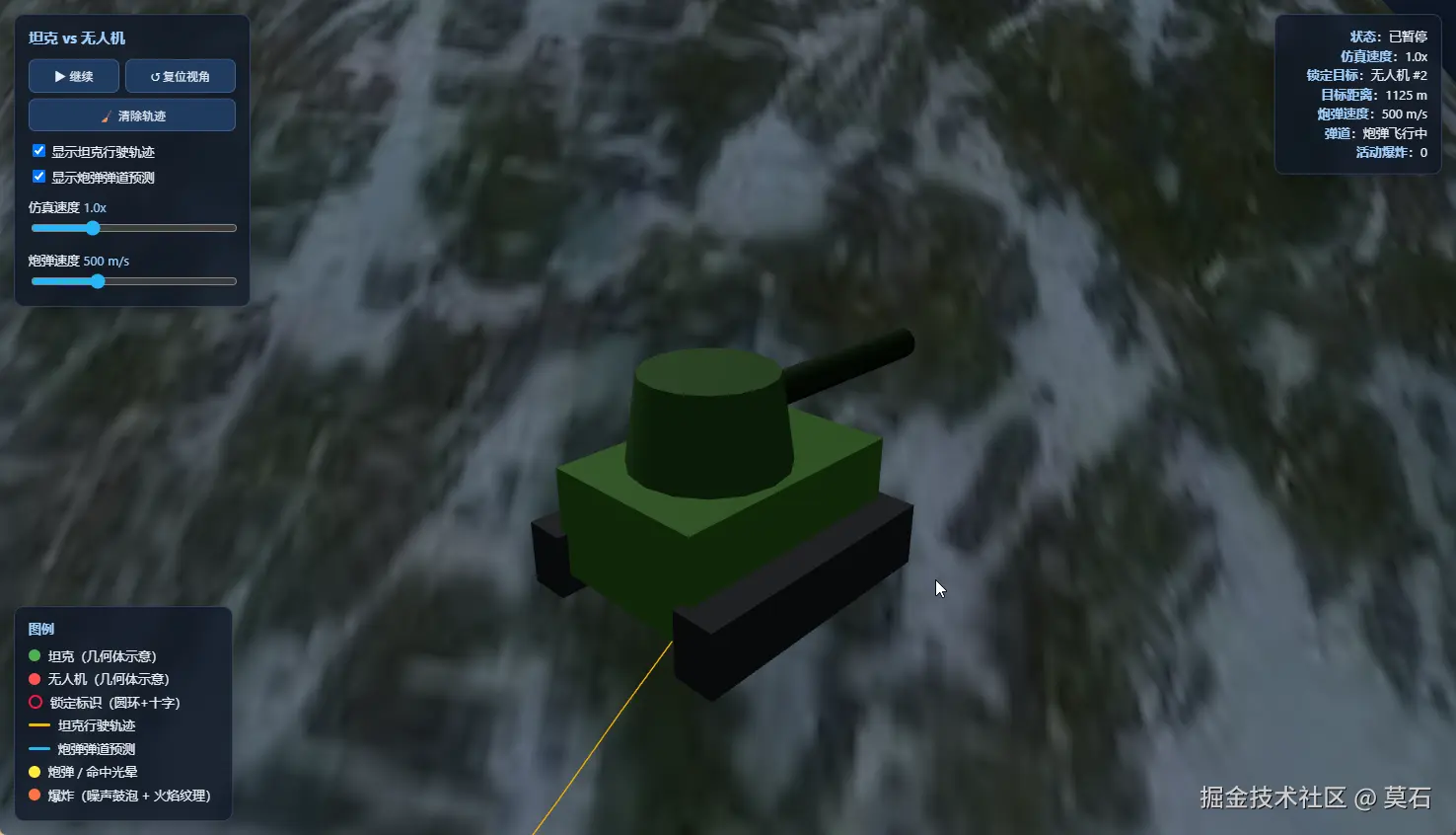

地形有了，那就顺手做个坦克示意。我们的坦克 = 身子（盒子）+ 炮管（圆柱）+ 履带（两排小方块糊弄一下）。示意嘛，不丢人。

重点是让它趴在山坡上巡逻 ，而不是浮在半空。做法其实很朴素：定义一条中心附近的椭圆路径，每帧把路径点从经纬度变成世界坐标，再用 getLocalInfoFromGeo 取地面高度贴上------坦克就老老实实跟着地势起伏了。

js 复制代码

// 巡逻路径：以场景中心为基准的椭圆
const lon = lon0 + rx * Math.cos(t);
const lat = lat0 + ry * Math.sin(t);
const world = map.geo2world(new THREE.Vector3(lon, lat, 0));
const info  = map.getLocalInfoFromGeo(map.world2geo(world));

tank.group.position.set(world.x, info.location.y + tank.alt, world.z);
// 朝向也顺手用前后两点算一下，让炮管朝着前进方向

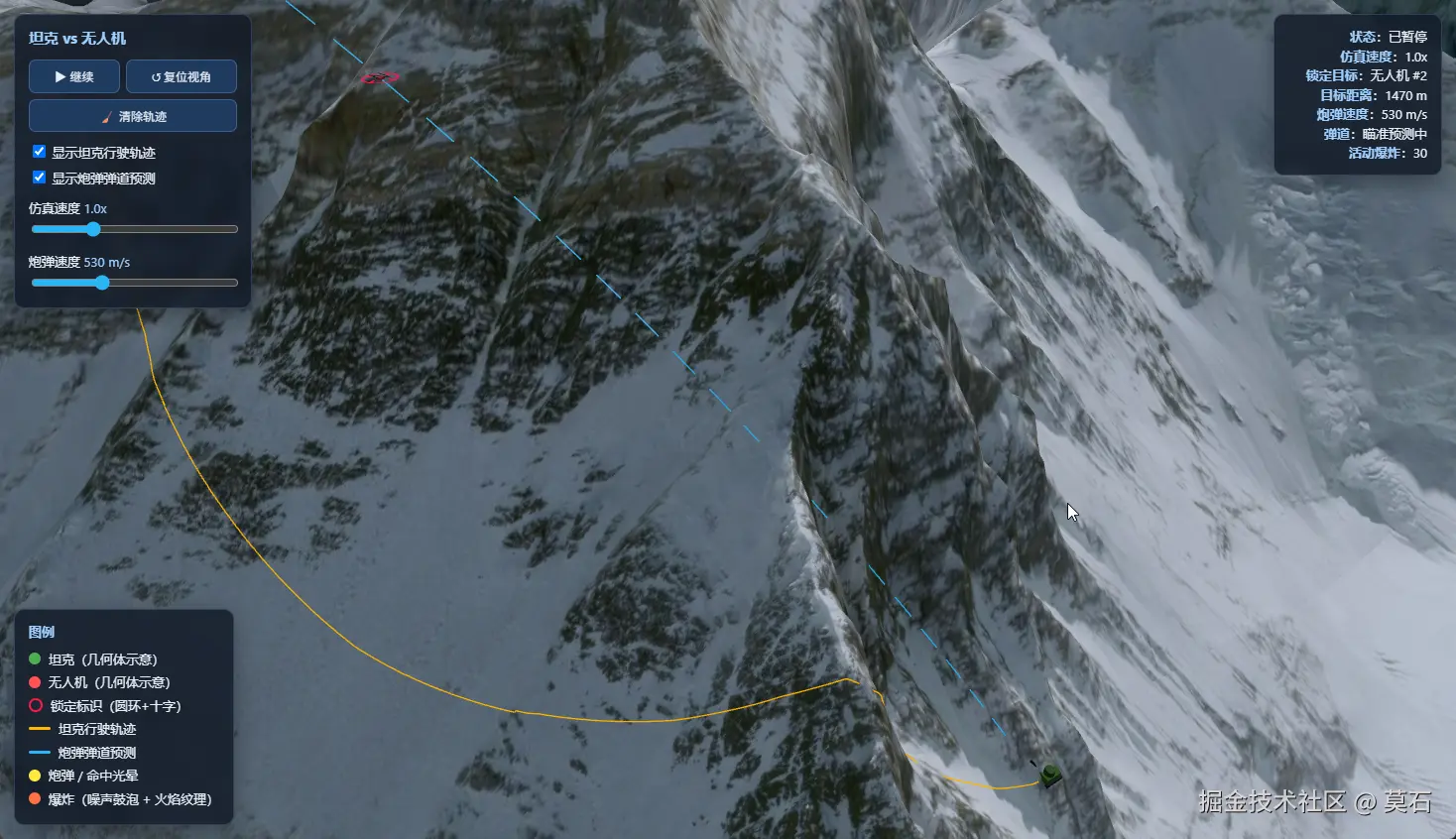

行驶轨迹更简单，每帧把当前位置喂给一条累加的 Line 就行：

js 复制代码

trailPoints.push(world.x, info.location.y + 0.5, world.z);
trail.geometry.setFromPoints(trailPoints); // 金色线条就出来了

就这么个思路。至于坦克怎么"真的"开起来、履带怎么转（之前有写过，但是在这个大世界尺度上，根本看不清履带），示意版我直接省略了------今天主要是想说地形和贴地，那部分不重要。

无人机

无人机就是个盒子加四个旋翼（细圆柱），飞在「贴地高度 + 巡航高度」上面。多来几架，各自绕不同的圈，供坦克挑最近的锁。代码没啥好讲的，几何体和 position 的事。

炮弹弹道预测

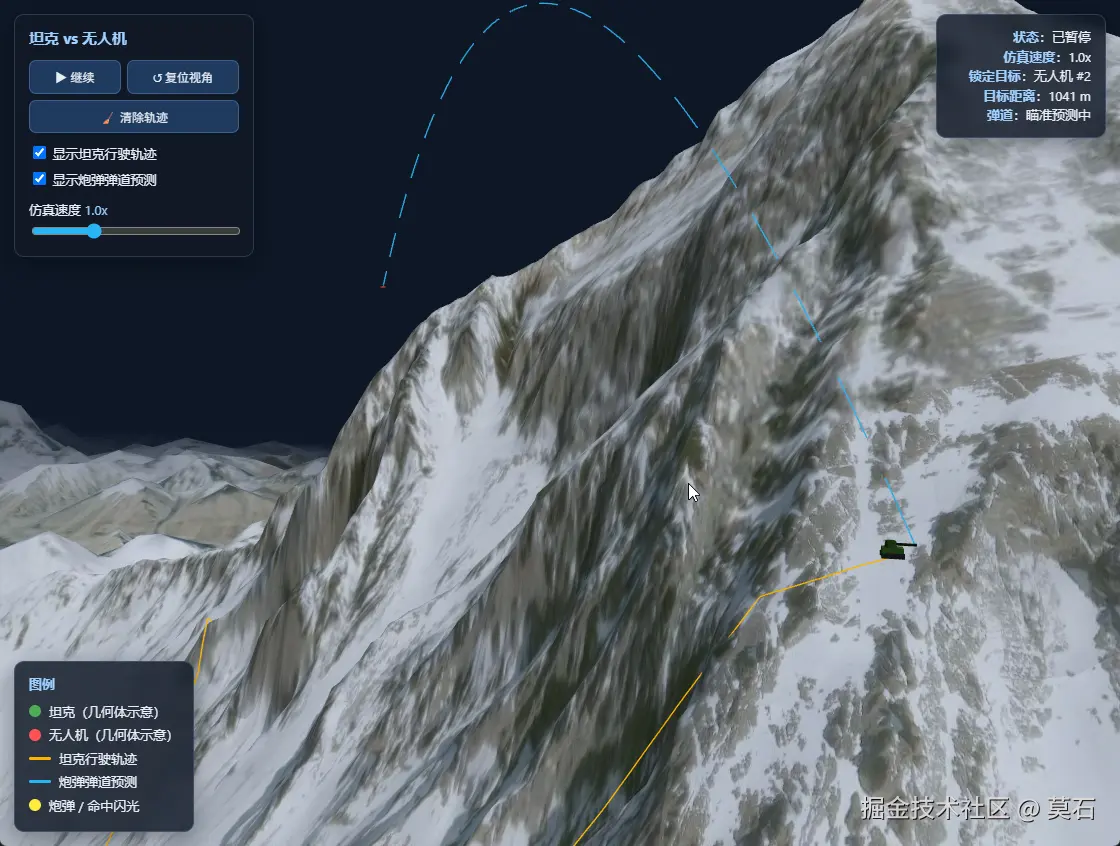

这块才是今天的小高潮（其实也不难）。坦克锁定最近那架无人机，算出炮口到目标的水平距离，按抛物线反推一个初速度 v0，保证顶点高度随距离抬高------这样远的目标弹道高、近的目标弹道平，看着就合理。

js 复制代码

// 已知水平距离 d、重力 g，取一个顶点高度 h，反解 v0
const v0 = Math.sqrt(g * (h + Math.sqrt(h * h + (d * d) / 4)));
// 沿抛物线采样一堆点 -> 青色虚线，就是"弹道预测"

到点就发射一枚黄色炮弹，沿这条弧线飞，命中播放橙色闪光。虚线预测 + 实弹飞行，视觉上就有那味儿了。当然了，就按这么计算的话，那肯定是射不中的，需要提前预判无人机的轨迹才有可能射中。除非是更高级的导弹，发射出去之后还能控制一下方向的。

思路就是这么个思路。

为什么是 three-tile，而不是 Mapbox / Cesium

做这个之前我也纠结过。地形方案翻来翻去就那几个，挨个想过一遍：

Mapbox：确实轻，还自带 custom three.js layer，能把 three 场景叠在它上面。但资料真不多，社区也小，真要改点什么、踩个坑，搜半天搜不到答案。而且它的「层」是阉割版的三维能力，想自由放飞其实没那么灵活。
Cesium：强大是真强大，地球级地形、时间轴、一堆影像格式都现成。但它太重了，而且它本身是一套独立的渲染管线，跟 three 揉一块儿总有点别扭。要么用双canvas简单同步相机，要么共享 WebGL 上下文 + 自定义 Primitive 那套桥接，心智负担不小。

我就一个朴素诉求：我想用 three，纯纯的 three，地形只是我场景里的一层。 three-tile 正好长在这条需求上------它本身就是 Three.js 的一个扩展，地形就是一堆普通 Mesh，你爱往场景里加啥加啥；坐标互转、贴地取高度都是现成 API，没有第二套渲染体系要你去适配。

所以如果你也用 three、又想搞地形，真心可以考虑 three-tile。

收尾，以及......顺便安利一下

坦克打无人机本身没啥技术含量：几何体拼一拼、轨迹记一记、抛物线解一解，都不难。真正让我省了大劲的，是地形------本来最怕的真实地形那堆瓦片、高程、LOD，three-tile 几行就拉起来了，坐标互转还特别顺手，贴地取高度一句话的事。上面也说了，比起 Mapbox 的资料少、Cesium 的笨重，它刚好卡在「用 three 又想要真实地形」这个舒服的位子上。

所以如果你也在 Three.js 里折腾真实地形、做数字孪生、做地理相关的可视化，真心建议去瞅瞅 three-tile 。它不是那种只给个 demo 就跑路的玩具：瓦片调度、DEM 高程、多数据源（ArcGIS / 天地图 / Mapbox / Bing ......换源基本就是换个 Source 类）都给你管好了，API 也克制，不会一上来就给你一百个配置项劝退。

链接我放评论区了，感兴趣的自取。用熟了你会发现，以前那些"地形好难"的心理负担，其实只是没找对轮子。

希望这篇能给在 Three.js 里折腾地形、折腾可视化的你，一点参考和一点偷懒的灵感。
