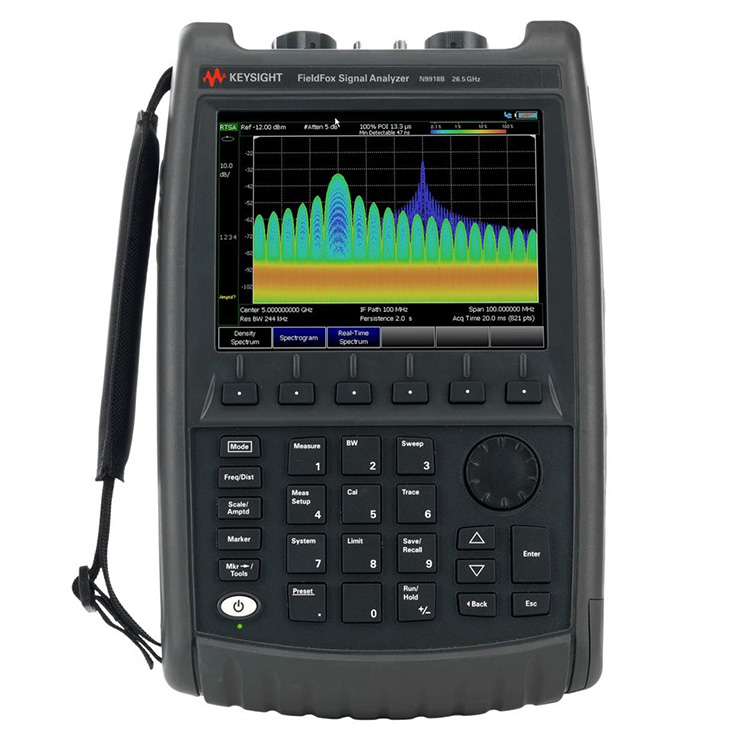

Keysight N9918B FieldFox 手持式综合微波分析仪
基础概述
N9918B 属于FieldFox B 系列 一体化手持射频综合测试仪，频率 30 kHz ~ 26.5 GHz 。 整机标配CAT 线缆天线分析仪 ，VNA、频谱仪、实时频谱、噪声系数、5G 解调等全部依靠软件授权选件开通 ；电池供电、工业加固，主打外场调试、基站运维、车载测试、室外 OTA 测试 ，是 N9917B（18GHz）的高频升级型号。 换代脉络：N9918A → N9918B；更高频段机型：N9919B（44GHz）
核心硬件参数
表格
| 项目 | 规格指标 |
|---|---|
| 频率范围 | 30 kHz ~ 26.5 GHz；频谱模式最低 9 kHz |
| 射频端口 | 2 端口，2.4mm 连接器，耐受 ±50V DC |
| 重量 | 3.4 kg（含锂电池），6.5 英寸户外触控屏 |
| 供电 | 内置锂电池，续航约 3～4h；外接直流适配器 |
| GPS | 内置 GNSS，地理位置标记、时间戳校准 |
| 远程接口 | LAN、USB，支持 SCPI 程控；选配远程控制选件 |
| VNA 动态范围 | 最高 115 dB（全 4 个 S 参数同时测量） |
| 实时频谱带宽 | 120 MHz 无间隙实时捕获（RTSA 选件） |
| 频谱幅度精度 | 无需预热，典型 ±0.3 dB |
主流软件选件清单（二手采购重点核对授权）
- Opt 211：2 端口全 S 参数 VNA 支持 S11/S21/S22/S12；搭配 Opt010 开启时域 DTF/TDR，线缆故障定位、无源器件损耗测试。
⚠️手持 VNA 精度低于台式 ZNA43，适合现场排查，不替代实验室研发测试
- Opt 233：频谱分析仪 + 内置跟踪源 载波功率、干扰扫描、滤波器带外抑制现场测试
- Opt 235：前置放大器 降低底噪 DANL，提升微弱信号接收灵敏度
- Opt 350：RTSA 实时频谱分析仪 捕捉脉冲信号、间歇性干扰、短时突发射频信号，瀑布图长时间观测
- Opt 356：噪声系数测量 外场 LNA、接收模块噪声指标现场验证
- Opt 377 / 378：5G NR OTA 空中解调 5G Sub-6GHz 基站、CPE、终端空中信号测试
- Opt 351：IQ 分析仪、IQ 流盘采集
内置测量模式汇总
- CAT 模式（标配）：DTF 线缆故障定位、VSWR、回波损耗、馈线损耗（基站运维标配）
- VNA 矢量网络模式：二端口 S 参数、时域阻抗分析
- SA 频谱模式、实时频谱 RTSA
- 内置功率计（搭配 USB 功率传感器）
- 噪声系数测试、矢量电压表 VVM、5G/LTE 空中解调
典型应用领域
1）移动通信基站运维（主力场景）
- 5G Sub-6GHz 宏站、微站馈线、天线、合路器故障定位
- 天线驻波、接头漏水、线缆老化排查；空中干扰排查
- 5G NR 终端、基站 OTA 外场测试
2）卫星通信、地面微波链路
26.5GHz 以内点对点微波设备、Ka 波段低端组件现场调试检修
3）雷达、射频模组外场测试
脉冲射频设备、无线模块室外现场故障诊断
4）车载移动测试、暗室辅助验证
便携移动测试平台，实验室外快速验证器件性能
N9918B VS N9917B 关键对比
表格
| 参数 | N9918B（26.5GHz） | N9917B（18GHz） |
|---|---|---|
| 频率上限 | 26.5 GHz | 18 GHz |
| 连接器规格 | 2.4 mm | 2.92 mm |
| 覆盖频段 | 完整覆盖 Sub-6G、24GHz 以下微波 | 最高仅 18GHz，无法覆盖 24GHz 频段 |
| 适用场景 | 5G 高频、微波链路、宽带射频外场 | 常规 4G/5G 低频、普通射频运维 |
N9918B vs ZNA43（台式 VNA）区分
表格
| N9918B（手持 FieldFox） | ZNA43 台式矢量网络分析仪 | |
|---|---|---|
| 定位 | 外场便携、故障排查、现场运维 | 实验室高精度研发、器件指标定型测试 |
| 最高频率 | 26.5 GHz | 43.5 GHz |
| 动态范围 & 精度 | 中等，满足现场验收 | 极高，研发标准仪器 |
| 供电 | 电池便携 | 交流市电 |
搭配方案参考 实验室研发：ZNA43 + N9020B + MSO56B 现场外场调试：N9918B
