SE8408 Sync Buck 100V 30A

1、方案名称:SE8408 Sync Buck 100V 30A

2、品牌:星云半导体(NEBULA)

3、描述:SE8408 是外置开关的 100V、30A 降压 DC-DC 稳压器,具备 SKIP 控制模式,将低静态电流与高开关频率相结合,输出电压可在较宽输出电压范围内通过电阻式分压器进行单独调整,可在极小直至空载条件下实现最高效率。同时具有良好的 EMI 性能。

SE8408 具有 6V-100V 的宽输入电压范围,从而最大限度地减少对外部浪涌抑制组件的需求,使其成为宽输入电源范围工业和多节数电池组应用的理想选择。SE8408 可提供至少 0.1A -30A的输出电流能力,并具有出色的负载和线路瞬态响应。

4、方案特色:

•宽输入电压范围:6.5V~100V

•开关频率范围为 100kHz ~1.2MHz

•0.8V基准电压,±1%反馈精度

•可调输出电压范围为 0.8V ~ 60V

•40ns tON(min),可实现高 VIN/VOUT 比 -- 140ns tOFF(min),可实现低压降

•无损 RDS(on) 或分流电流感应

•针对 CISPR 11 和 CISPR 32 B 类 EMI 要求进行了优化

•同步输入和同步输出功能

•可选二极管仿真或 FPWM

•适用于标准 VTH MOSFET 的 7.5V 栅极驱动器

•25ns 自适应死区时间控制

•2.3A 拉电流和 3.5A 灌电流能力

•快速线路和负载瞬态响应

•具有线路前馈的电压模式控制

•高增益带宽误差放大器

•固有保护特性,可实现稳健设计

•可调节输出电压软启动

•断续模式过流保护

•具有迟滞功能的输入 UVLO

•VCC 和栅极驱动 UVLO 保护

•精密使能输入和漏极开路 PGOOD 指示器(用于时序和控制)

•具有迟滞功能的热关断保护

•工作范围为-40°C至+125°C

•所有端口都具备士 2000V(HBM) ESD保护

•提供增强散热型 QFN3.5×4.5-20封装

5、应用领域:

•系统的前置稳压器(跟踪和远程信息处理、IP网络摄像头)

•电池备用电源(电表、数据集中器)

•热电器件电源(TEC、光纤模块)

•通用电压稳定器和降压转换器

•智能照明供电

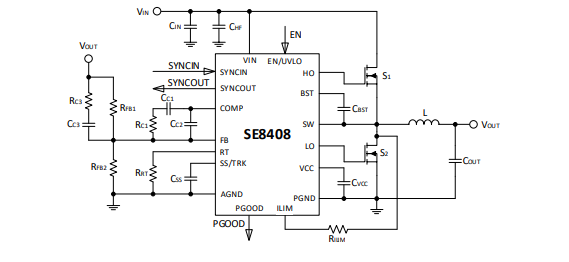

6、应用原理图:
