220GB 数据、32735 个病灶：DeepLesion 泛器官 CT 检测 PyTorch 从零实战

数据猎手小k2026-08-04 18:21

前言

此前在复现 3DCE（MICCAI 2018）的实验时，需要用 DeepLesion 数据集训练一个通用病灶检测器。说实话这个数据集比我之前做的 LIDC-IDRI 麻烦得多------LIDC 是 CT 影像 + XML 标注，结构清晰；DeepLesion 是 16-bit PNG 切片 + CSV 元数据，而且 220GB 的数据量、PACS 书签挖掘来的"不完整标注"、以及那个反直觉的文件路径命名规则，每个都能让你卡上一整天。

这篇文章记录我从零搭建 DeepLesion 检测 Pipeline 的完整过程：数据下载 → DL_info.csv 解析 → HU 值恢复 → 多窗口预处理 → 3D 上下文加载 → PyTorch Dataset → Faster R-CNN 基线 → FROC 评估。代码全部可运行，单卡 RTX 3090 环境。

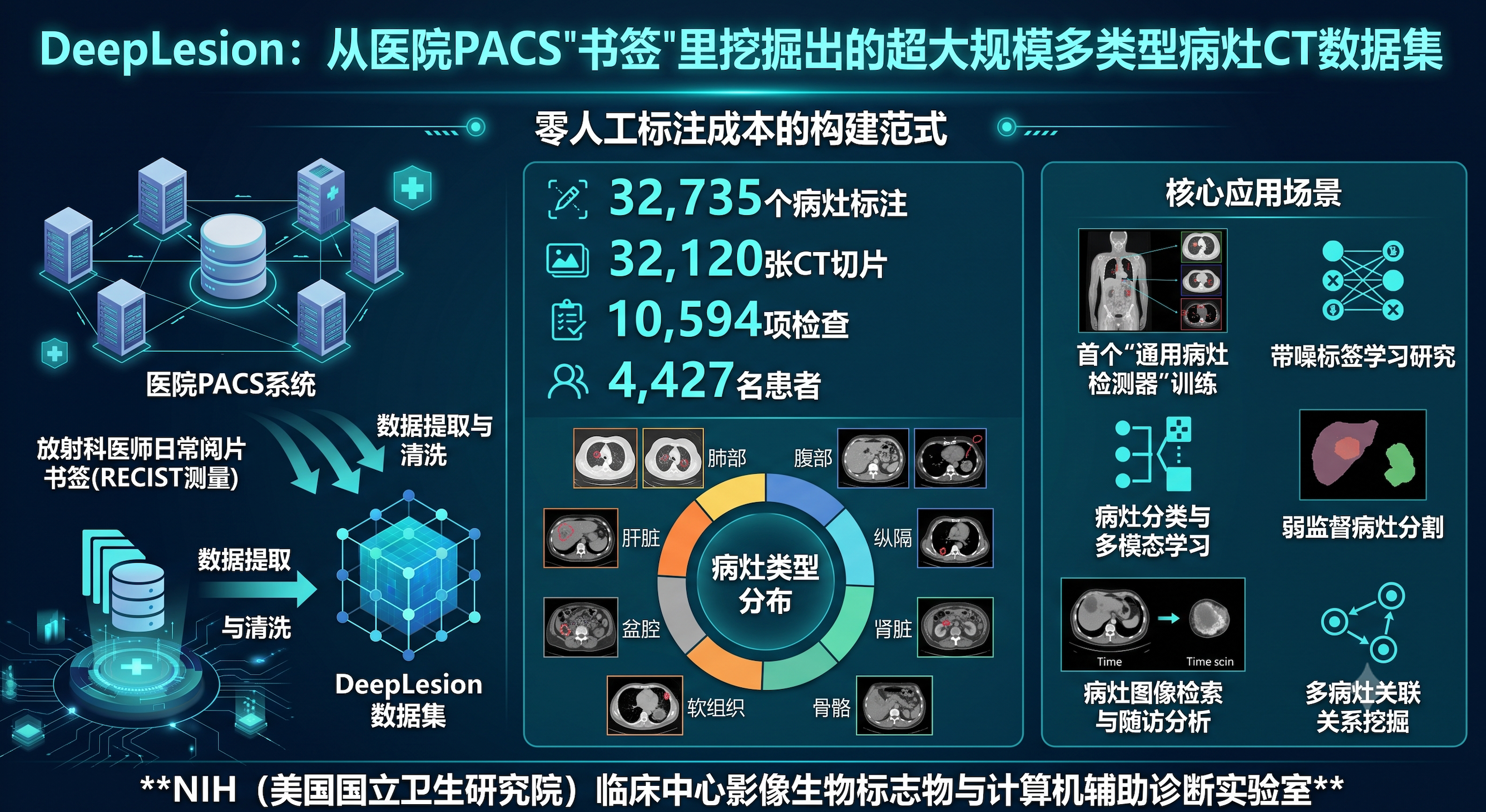

一、DeepLesion 数据集速览

属性 值
病灶总数 32,735 个标注
CT 关键切片 32,120 张（含3D上下文共约92.8万张PNG，社区估算值）
患者数 4,427 名
数据大小 ~220 GB（56个zip压缩包）
数据格式 16-bit PNG（512×512）+ CSV（DL_info.csv）
标注方式 PACS RECIST 临床书签自动挖掘（非人工专门标注）
病灶覆盖 全身8个解剖分区（肺/肝/骨/肾/纵隔/腹部/软组织/盆腔）
许可证 无限制使用
访问方式 NIH Box 直接下载，无需注册
官方划分 患者级 70/15/15（train/val/test）

DeepLesion 最颠覆认知的一点：它的标注不是专门找人标的，而是从放射科医生近 20 年的日常 PACS 书签里自动挖出来的。医生阅片时用 RECIST 方式测量病灶直径（长径+短径），这些记录被系统性地提取为 2D 边界框。好处是零额外标注成本、规模大；代价是标注不完整------CT 上可见的病灶不一定都被标了，训练时会引入大量"假阳性"。

如果只做肺结节检测，LIDC-IDRI/LUNA16 更合适。DeepLesion 的核心价值是泛器官通用检测------一个模型同时检出全身所有类型病灶。

二、环境准备

2.1 硬件需求

任务 GPU显存 训练时间（参考）
Faster R-CNN（3通道输入） ≥12 GB 2-4小时/epoch
3DCE（27切片输入） ≥24 GB 6-8小时/epoch
数据预处理（CPU） 不需要GPU 4-8小时（全量解压+缓存）

磁盘方面：220GB 压缩包解压后 ~250GB，预处理缓存再占 ~100GB，建议预留 500GB+ 空间。

2.2 依赖安装

bash 复制代码
conda create -n deeplesion python=3.10
conda activate deeplesion

# 核心依赖
pip install torch torchvision  # PyTorch 2.x
pip install pandas numpy Pillow
pip install scikit-image scipy
pip install pycocotools         # COCO格式转换（可选）
pip install tensorboard         # 训练可视化

# 检测框架（二选一）
# 方案A: torchvision内置（轻量，适合快速验证）
# 方案B: mmdetection（功能完整，适合刷榜）

2.3 官方工具脚本

NIH 官方提供了两个关键脚本，下载后放在项目根目录：

脚本 用途
batch_download_zips.py 批量下载 56 个 zip 文件
DL_save_nifti.py 将 2D PNG 切片转换为 3D NIfTI 子卷

三、数据获取

3.1 下载策略

220GB 全量下载是最大的时间瓶颈。根据你的需求选择：

方案 大小 适用场景 来源
完整版（NIH Box） ~220 GB 正式实验/复现论文 nihcc.app.box.com/v/DeepLesion
Kaggle 子集 ~3.5 GB 快速原型验证 kaggle.com/datasets/kmader/nih-deeplesion-subset
HuggingFace 2K ~188 MB 代码调试 huggingface.co/datasets/HemanthTavva/deeplesion-balanced-2k

正式实验建议用官方的 batch_download_zips.py 多线程下载：

python 复制代码
# 官方下载脚本（简化版）
import subprocess
import os

zip_urls = [
    # 56个zip的URL列表，从readme.pdf或官方页面获取
    "https://nihcc.box.com/shared/static/xxxxx.zip",
    # ...
]

download_dir = "/data/DeepLesion/raw_zips"
os.makedirs(download_dir, exist_ok=True)

for i, url in enumerate(zip_urls):
    zip_path = os.path.join(download_dir, f"Images_png_{i+1:02d}.zip")
    if not os.path.exists(zip_path):
        subprocess.run(["wget", "-O", zip_path, url])
    # 解压后删除zip节省空间
    subprocess.run(["unzip", "-o", zip_path, "-d", "/data/DeepLesion/Images_png/"])
    os.remove(zip_path)

3.2 数据完整性验证

python 复制代码
import os
import hashlib

# 检查MD5
with open("MD5_checksums.txt") as f:
    expected_md5 = {}
    for line in f:
        parts = line.strip().split()
        if len(parts) == 2:
            expected_md5[parts[1]] = parts[0]

# 验证关键文件
check_files = ["DL_info.csv", "Images_png"]
for fname in check_files:
    fpath = os.path.join("/data/DeepLesion", fname)
    if os.path.exists(fpath):
        print(f"✓ {fname} exists")
    else:
        print(f"✗ {fname} MISSING")

四、DL_info.csv 深度解析

4.1 18列字段全览

这是整个数据集的核心元数据文件，理解每一列的含义是正确使用数据的前提：

列号 字段名 类型 说明 示例
1 File_name str 文件名，末尾下划线替换为/即得路径 000001_01_01_109.png
2 Patient_index int 患者索引 1 (1-4427)
3 Study_index int 该患者第几次检查 3 (1-26)
4 Series_ID int DICOM序列ID 1
5 Key_slice_index int 病灶所在关键切片索引 109
6 Measurement_coordinates str RECIST双径坐标(8D) 233.5,95.0,...
7 Bounding_boxes str 2D边界框x1,y1,x2,y2 226.1,90.0,241.3,112.0
8 Lesion_diameters_Pixel str 长轴和短轴像素长度 11.97,5.10
9 Normalized_lesion_location str 归一化位置(x,y,z) 0.447,0.284,0.434
10 Coarse_lesion_type int 粗粒度类型（训练集全为-1，验证/测试集为1-8） -1 或 1-8
11 Possibly_noisy int 是否可能为噪声标注 0 或 1
12 Slice_range str 3D上下文切片范围 103,115
13 Spacing_mm_px str xyz物理间距(mm/pixel) 0.488,0.488,5
14 Image_size str 图像尺寸(宽×高) 512,512
15 DICOM_windows str 窗宽窗位(HU) -175,275
16 Patient_gender str 性别 F 或 M
17 Patient_age float 年龄 62
18 Train_Val_Test int 官方划分 1=train, 2=val, 3=test

4.2 关键字段解析与避坑

python 复制代码
import pandas as pd
import numpy as np

df = pd.read_csv("/data/DeepLesion/DL_info.csv")
print(f"总行数: {len(df)}")  # 应为 32,735

# ===== 坑1：文件名路径解析 =====
# File_name: "000001_01_01_109.png"
# 实际路径:  Images_png/000001_01_01/109.png
# 最后一个下划线替换为 /
def parse_file_path(file_name):
    """将File_name转换为实际文件路径"""
    parts = file_name.rsplit('_', 1)  # ['000001_01_01', '109.png']
    folder = parts[0]
    filename = parts[1]
    return os.path.join("Images_png", folder, filename)

# 验证
sample_path = parse_file_path(df.iloc[0]['File_name'])
print(f"解析路径: {sample_path}")

# ===== 坑2：边界框解析 =====
def parse_bbox(bbox_str):
    """解析Bounding_boxes字符串为numpy数组"""
    return np.array([float(x) for x in bbox_str.split(',')], dtype=np.float32)

# ===== 坑3：RECIST坐标解析（8D → 边界框） =====
def parse_recist_to_bbox(meas_coords_str):
    """从RECIST测量坐标提取边界框
    坐标格式: [x11,y11,x12,y12, x21,y21,x22,y22]
    前4个: 长径两端点, 后4个: 短径两端点
    """
    coords = np.array([float(x) for x in meas_coords_str.split(',')])
    xs = coords[[0, 2, 4, 6]]  # 所有x坐标
    ys = coords[[1, 3, 5, 7]]  # 所有y坐标
    bbox = np.array([xs.min(), ys.min(), xs.max(), ys.max()], dtype=np.float32)
    return bbox

# ===== 切片范围解析 =====
def parse_slice_range(slice_range_str):
    """解析3D上下文切片范围"""
    start, end = map(int, slice_range_str.split(','))
    return list(range(start, end + 1))

# ===== 间距解析 =====
def parse_spacing(spacing_str):
    """解析物理间距 [x, y, z] mm/pixel"""
    return np.array([float(x) for x in spacing_str.split(',')], dtype=np.float32)

4.3 数据分布统计

python 复制代码
# 官方划分分布
split_counts = df['Train_Val_Test'].value_counts().sort_index()
print("=== 官方数据划分 ===")
for split, count in split_counts.items():
    name = {1: "Train", 2: "Val", 3: "Test"}.get(split, "Unknown")
    print(f"  {name}: {count} 病灶")

# 粗粒度类型分布（仅val/test有标注）
print("\n=== 病灶类型分布（val+test）===")
val_test = df[df['Train_Val_Test'].isin([2, 3])]
type_names = {1:"Bone", 2:"Abdomen", 3:"Mediastinum", 4:"Liver",
              5:"Lung", 6:"Kidney", 7:"Soft Tissue", 8:"Pelvis"}
type_counts = val_test['Coarse_lesion_type'].value_counts().sort_index()
for t, c in type_counts.items():
    if t != -1:
        print(f"  {t} ({type_names.get(t, '?')}): {c}")

# 病灶直径统计
diameters = df['Lesion_diameters_Pixel_'].apply(
    lambda x: float(x.split(',')[0])
)
print(f"\n=== 病灶长径统计（像素）===")
print(f"  均值: {diameters.mean():.1f}")
print(f"  中位数: {diameters.median():.1f}")
print(f"  范围: {diameters.min():.1f} - {diameters.max():.1f}")

# 噪声标注
noisy = df[df['Possibly_noisy'] == 1]
print(f"\n=== 噪声标注: {len(noisy)} 处 ===")

五、数据预处理Pipeline

5.1 核心预处理逻辑

DeepLesion 的预处理有两个最关键的点：

  1. HU 值恢复：PNG 存储的 16-bit 像素值需要减去 32768 才能获得真实 HU 值
  2. 多窗口策略：不同病灶类型需要不同的 CT 窗宽窗位，单一窗口会让部分病灶"看不见"
python 复制代码
import os
import numpy as np
import pandas as pd
from PIL import Image

class DeepLesionPreprocessor:
    """DeepLesion 数据预处理管道"""

    def __init__(self, img_root, csv_path,
                 use_multi_window=True,
                 context_slices=3):
        """
        Args:
            img_root: Images_png 根目录
            csv_path: DL_info.csv 路径
            use_multi_window: 是否使用三通道多窗口输入
            context_slices: 3D上下文切片数（关键切片两侧各取N层）
        """
        self.img_root = img_root
        self.df = pd.read_csv(csv_path)
        self.use_multi_window = use_multi_window
        self.context_slices = context_slices

    def load_hu(self, png_path):
        """加载16-bit PNG并转换为HU值
        关键: pixel_value - 32768 = HU
        """
        pixel = np.array(Image.open(png_path), dtype=np.float32)
        hu = pixel - 32768.0
        return hu

    def apply_window(self, hu, center, width):
        """应用CT窗宽窗位归一化到[0,1]"""
        w_min = center - width / 2
        w_max = center + width / 2
        hu_clipped = np.clip(hu, w_min, w_max)
        return (hu_clipped - w_min) / (w_max - w_min)

    def get_multi_window_image(self, hu):
        """三通道多窗口: 软组织窗 + 肺窗 + 骨窗
        这是3DCE论文中验证有效的策略，不同窗口凸显不同组织
        """
        # 软组织窗: 中心40, 宽度400
        soft = self.apply_window(hu, center=40, width=400)
        # 肺窗: 中心-600, 宽度1500
        lung = self.apply_window(hu, center=-600, width=1500)
        # 骨窗: 中心400, 宽度1800
        bone = self.apply_window(hu, center=400, width=1800)
        # 堆叠为三通道 (3, H, W)
        return np.stack([soft, lung, bone], axis=0)

    def get_single_window_image(self, hu, window_str=None):
        """单通道: 使用CSV中记录的DICOM窗宽窗位"""
        if window_str:
            center, width = map(float, window_str.split(','))
        else:
            center, width = 40, 400  # 默认软组织窗
        return self.apply_window(hu, center, width)

    def load_3d_context(self, row):
        """加载关键切片及其3D上下文
        返回: (num_slices, H, W) 的HU值堆叠
        """
        fname = row['File_name']
        folder = fname.rsplit('_', 1)[0]
        key_slice = int(fname.rsplit('_', 1)[1].replace('.png', ''))

        # 从Slice_range获取完整范围
        slice_start, slice_end = map(int, row['Slice_range'].split(','))

        # 如果只需要少量上下文（如3DCE用3/9/27切片）
        # 从关键切片两侧均匀采样
        if self.context_slices > 0:
            all_slices = list(range(slice_start, slice_end + 1))
            key_idx = all_slices.index(key_slice) if key_slice in all_slices else len(all_slices) // 2
            # 均匀采样 context_slices*2+1 个切片
            n_needed = self.context_slices * 2 + 1
            if len(all_slices) >= n_needed:
                indices = np.linspace(
                    max(0, key_idx - self.context_slices * 3),
                    min(len(all_slices) - 1, key_idx + self.context_slices * 3),
                    n_needed, dtype=int
                )
                selected = [all_slices[i] for i in indices]
            else:
                selected = all_slices
        else:
            selected = [key_slice]

        # 加载切片
        volumes = []
        for s in selected:
            png_path = os.path.join(self.img_root, folder, f"{s}.png")
            if os.path.exists(png_path):
                hu = self.load_hu(png_path)
                volumes.append(hu)
            else:
                # 文件缺失时用关键切片填充
                key_path = os.path.join(self.img_root, folder, f"{key_slice}.png")
                if os.path.exists(key_path):
                    volumes.append(self.load_hu(key_path))

        if len(volumes) == 0:
            return None

        return np.stack(volumes, axis=0)  # (D, H, W)

    def process_row(self, row):
        """处理单行数据: 返回(image, bbox, meta)
        image: (C, D, H, W) 或 (D, H, W)
        bbox: [x1, y1, x2, y2] 像素坐标
        """
        # 加载3D上下文
        volume = self.load_3d_context(row)
        if volume is None:
            return None

        # 多窗口或单窗口预处理
        if self.use_multi_window:
            # 对每个切片应用多窗口
            processed = []
            for i in range(volume.shape[0]):
                multi = self.get_multi_window_image(volume[i])  # (3, H, W)
                processed.append(multi)
            image = np.stack(processed, axis=1)  # (3, D, H, W)
        else:
            window_str = row.get('DICOM_windows', None)
            image = np.stack([
                self.get_single_window_image(volume[i], window_str)
                for i in range(volume.shape[0])
            ], axis=0)  # (D, H, W)

        # 解析边界框
        bbox = parse_bbox(row['Bounding_boxes'])

        # 元数据
        spacing = parse_spacing(row['Spacing_mm_px_'])
        meta = {
            'patient_id': row['Patient_index'],
            'spacing': spacing,
            'lesion_type': row['Coarse_lesion_type'],
            'diameters': parse_bbox(row['Lesion_diameters_Pixel_']),
            'is_noisy': row['Possibly_noisy'],
            'key_slice_idx': int(row['Key_slice_index']),
        }

        return image, bbox, meta

5.2 批量预处理与缓存

python 复制代码
import os
import numpy as np
from tqdm import tqdm

preprocessor = DeepLesionPreprocessor(
    img_root="/data/DeepLesion/Images_png",
    csv_path="/data/DeepLesion/DL_info.csv",
    use_multi_window=True,
    context_slices=3  # 3DCE默认: 关键切片±3层 = 7切片
)

cache_dir = "/data/DeepLesion/cache"
os.makedirs(cache_dir, exist_ok=True)

df = preprocessor.df

for idx in tqdm(range(len(df)), desc="预处理"):
    row = df.iloc[idx]
    patient_id = row['Patient_index']
    split = row['Train_Val_Test']
    cache_path = os.path.join(cache_dir, f"split{split}", f"patient_{patient_id}", f"lesion_{idx:06d}.npz")
    os.makedirs(os.path.dirname(cache_path), exist_ok=True)

    if os.path.exists(cache_path):
        continue

    try:
        result = preprocessor.process_row(row)
        if result is not None:
            image, bbox, meta = result
            np.savez_compressed(
                cache_path,
                image=image.astype(np.float16),  # fp16节省空间
                bbox=bbox.astype(np.float32),
                meta=str(meta)
            )
    except Exception as e:
        print(f"处理 lesion_{idx} 失败: {e}")

六、构建 PyTorch Dataset

6.1 检测任务 Dataset

DeepLesion 的核心任务是2D目标检测（边界框回归），即使使用了3D上下文，检测仍然在关键切片的2D平面上进行：

python 复制代码
import os
import json
import numpy as np
import pandas as pd
import torch
from torch.utils.data import Dataset
from PIL import Image

class DeepLesionDetectDataset(Dataset):
    """DeepLesion 病灶检测Dataset（2D + 3D上下文）"""

    def __init__(self, csv_path, img_root, split="train",
                 use_cache=True, cache_dir=None,
                 context_slices=3, use_multi_window=True,
                 transform=None):
        """
        Args:
            csv_path: DL_info.csv路径
            img_root: Images_png根目录
            split: "train" / "val" / "test"
            use_cache: 是否使用预处理缓存
            cache_dir: 缓存目录
            context_slices: 3D上下文切片数
            use_multi_window: 多窗口三通道输入
            transform: 数据增强
        """
        self.df = pd.read_csv(csv_path)
        split_map = {'train': 1, 'val': 2, 'test': 3}
        self.df = self.df[self.df['Train_Val_Test'] == split_map[split]].reset_index(drop=True)

        # 过滤噪声标注（测试集建议保留以保持官方一致性）
        if split == "train":
            self.df = self.df[self.df['Possibly_noisy'] == 0].reset_index(drop=True)

        self.img_root = img_root
        self.use_cache = use_cache
        self.cache_dir = cache_dir
        self.context_slices = context_slices
        self.use_multi_window = use_multi_window
        self.transform = transform

    def __len__(self):
        return len(self.df)

    def __getitem__(self, idx):
        row = self.df.iloc[idx]

        # 解析文件路径
        fname = row['File_name']
        folder = fname.rsplit('_', 1)[0]
        key_slice_name = fname.rsplit('_', 1)[1]

        # ===== 加载图像 =====
        if self.use_cache and self.cache_dir:
            # 从缓存加载
            split_num = row['Train_Val_Test']
            patient_id = row['Patient_index']
            cache_path = os.path.join(
                self.cache_dir, f"split{split_num}",
                f"patient_{patient_id}", f"lesion_{idx:06d}.npz"
            )
            if os.path.exists(cache_path):
                data = np.load(cache_path, allow_pickle=True)
                image = data['image'].astype(np.float32)
                bbox = data['bbox']
            else:
                image, bbox = self._load_from_raw(row)
        else:
            image, bbox = self._load_from_raw(row)

        # ===== 构建目标标注 =====
        target = {
            'boxes': torch.from_numpy(bbox).float().unsqueeze(0),  # (1, 4)
            'labels': torch.ones(1, dtype=torch.long),  # 只有一类: lesion
            'image_id': torch.tensor([idx]),
        }

        # ===== 数据增强 =====
        if self.transform:
            image, target = self.transform(image, target)

        # 确保维度: (C, H, W) 或 (C, D, H, W)
        if image.ndim == 2:
            image = image[np.newaxis, ...]  # (1, H, W)
        elif image.ndim == 3 and image.shape[0] not in [1, 3]:
            # (D, H, W) → 取关键切片作为2D输入
            key_idx = image.shape[0] // 2
            image = image[key_idx][np.newaxis, ...]

        return image, target

    def _load_from_raw(self, row):
        """从原始PNG文件加载"""
        fname = row['File_name']
        folder = fname.rsplit('_', 1)[0]
        key_slice = int(fname.rsplit('_', 1)[1].replace('.png', ''))

        # 加载关键切片
        png_path = os.path.join(self.img_root, folder, f"{key_slice}.png")
        pixel = np.array(Image.open(png_path), dtype=np.float32)
        hu = pixel - 32768.0

        # 多窗口或单窗口
        if self.use_multi_window:
            soft = self._apply_window(hu, 40, 400)
            lung = self._apply_window(hu, -600, 1500)
            bone = self._apply_window(hu, 400, 1800)
            image = np.stack([soft, lung, bone], axis=0)  # (3, H, W)
        else:
            window_str = row.get('DICOM_windows', '-175,275')
            center, width = map(float, window_str.split(','))
            image = self._apply_window(hu, center, width)[np.newaxis, ...]

        # 解析bbox
        bbox = np.array([float(x) for x in row['Bounding_boxes'].split(',')],
                       dtype=np.float32)

        return image, bbox

    def _apply_window(self, hu, center, width):
        w_min = center - width / 2
        w_max = center + width / 2
        return np.clip((hu - w_min) / (w_max - w_min), 0, 1).astype(np.float32)

6.2 DataLoader 配置

python 复制代码
from torch.utils.data import DataLoader

def collate_fn(batch):
    """自定义collate: 目标检测任务需要变长目标列表"""
    images = []
    targets = []
    for img, tgt in batch:
        images.append(img)
        targets.append(tgt)
    images = torch.stack(images)
    return images, targets

train_dataset = DeepLesionDetectDataset(
    csv_path="/data/DeepLesion/DL_info.csv",
    img_root="/data/DeepLesion/Images_png",
    split="train",
    use_multi_window=True,
)

val_dataset = DeepLesionDetectDataset(
    csv_path="/data/DeepLesion/DL_info.csv",
    img_root="/data/DeepLesion/Images_png",
    split="val",
    use_multi_window=True,
)

train_loader = DataLoader(
    train_dataset, batch_size=8, shuffle=True,
    num_workers=4, pin_memory=True, collate_fn=collate_fn
)

val_loader = DataLoader(
    val_dataset, batch_size=8, shuffle=False,
    num_workers=4, pin_memory=True, collate_fn=collate_fn
)

print(f"训练集: {len(train_dataset)} 样本")
print(f"验证集: {len(val_dataset)} 样本")

# 验证一个batch
for images, targets in train_loader:
    print(f"Image batch: {images.shape}")  # (8, 3, 512, 512)
    print(f"First target boxes: {targets[0]['boxes']}")
    print(f"First target labels: {targets[0]['labels']}")
    break

七、Faster R-CNN 基线模型

7.1 使用 torchvision 内置实现

快速验证版本------将关键切片复制为3通道输入（模拟3切片上下文），用标准 Faster R-CNN：

python 复制代码
import torch
import torch.nn as nn
from torchvision.models.detection import fasterrcnn_resnet50_fpn
from torchvision.models.detection.faster_rcnn import FastRCNNPredictor

def build_model(num_classes=2, pretrained=True):
    """
    构建Faster R-CNN模型
    num_classes=2: 背景(0) + 病灶(1)
    """
    # 加载COCO预训练模型
    model = fasterrcnn_resnet50_fpn(pretrained=pretrained)

    # 替换分类头（COCO 91类 → 2类）
    in_features = model.roi_heads.box_predictor.cls_score.in_features
    model.roi_heads.box_predictor = FastRCNNPredictor(in_features, num_classes)

    return model

device = torch.device("cuda" if torch.cuda.is_available() else "cpu")
model = build_model(num_classes=2).to(device)

# 优化器
params = [p for p in model.parameters() if p.requires_grad]
optimizer = torch.optim.SGD(params, lr=0.005, momentum=0.9, weight_decay=0.0005)
scheduler = torch.optim.lr_scheduler.StepLR(optimizer, step_size=10, gamma=0.1)

7.2 训练循环

python 复制代码
from tqdm import tqdm
import time

num_epochs = 50

for epoch in range(num_epochs):
    model.train()
    total_loss = 0.0
    n_batches = 0

    pbar = tqdm(train_loader, desc=f"Epoch {epoch+1}/{num_epochs}")
    for images, targets in pbar:
        images = [img.to(device) for img in images]
        targets = [{k: v.to(device) for k, v in t.items()} for t in targets]

        # Faster R-CNN内置loss计算
        loss_dict = model(images, targets)
        loss = sum(loss for loss in loss_dict.values())

        optimizer.zero_grad()
        loss.backward()
        torch.nn.utils.clip_grad_norm_(model.parameters(), max_norm=5.0)  # 梯度裁剪
        optimizer.step()

        total_loss += loss.item()
        n_batches += 1
        pbar.set_postfix({'loss': f'{loss.item():.4f}'})

    scheduler.step()
    avg_loss = total_loss / n_batches

    # 验证
    if (epoch + 1) % 5 == 0:
        model.eval()
        val_scores = []
        with torch.no_grad():
            for images, targets in tqdm(val_loader, desc="Validating"):
                images = [img.to(device) for img in images]
                outputs = model(images)
                val_scores.append(outputs)

        print(f"\nEpoch {epoch+1}: avg_loss={avg_loss:.4f}, lr={scheduler.get_last_lr()[0]:.6f}")

    # 保存checkpoint
    if (epoch + 1) % 10 == 0:
        torch.save({
            'epoch': epoch,
            'model_state_dict': model.state_dict(),
            'optimizer_state_dict': optimizer.state_dict(),
            'loss': avg_loss,
        }, f"checkpoint_epoch{epoch+1}.pth")

print("训练完成")

八、FROC 评估实现

DeepLesion 官方使用 FROC（Free-response ROC）作为核心指标------在给定每张图像假阳性数（FPs/image）下的灵敏度。标准评估点为 0.5, 1, 2, 4, 8, 16 FPs/image：

python 复制代码
import numpy as np
from collections import defaultdict

def compute_iou(box1, box2):
    """计算两个边界框的IoU"""
    x1 = max(box1[0], box2[0])
    y1 = max(box1[1], box2[1])
    x2 = min(box1[2], box2[2])
    y2 = min(box1[3], box2[3])
    inter = max(0, x2 - x1) * max(0, y2 - y1)
    area1 = (box1[2] - box1[0]) * (box1[3] - box1[1])
    area2 = (box2[2] - box2[0]) * (box2[3] - box2[1])
    union = area1 + area2 - inter
    return inter / union if union > 0 else 0

def evaluate_froc(model, data_loader, device,
                  iou_threshold=0.5,
                  fp_rates=[0.5, 1, 2, 4, 8, 16]):
    """
    计算FROC灵敏度

    Args:
        model: 训练好的检测模型
        data_loader: 测试集DataLoader
        iou_threshold: IoU阈值判定TP/FP
        fp_rates: 评估的FP率列表

    Returns:
        sensitivities: {fp_rate: sensitivity}
    """
    model.eval()

    all_predictions = []  # [(score, is_tp), ...]
    total_gt = 0
    n_images = 0

    with torch.no_grad():
        for images, targets in tqdm(data_loader, desc="FROC评估"):
            images = [img.to(device) for img in images]
            outputs = model(images)

            for i, output in enumerate(outputs):
                pred_boxes = output['boxes'].cpu().numpy()
                pred_scores = output['scores'].cpu().numpy()
                gt_boxes = targets[i]['boxes'].cpu().numpy()

                total_gt += len(gt_boxes)
                n_images += 1

                # 按分数降序排列预测
                order = np.argsort(-pred_scores)
                matched_gt = set()

                for idx in order:
                    score = pred_scores[idx]
                    pred_box = pred_boxes[idx]

                    # 检查是否匹配任意GT
                    max_iou = 0
                    best_gt = -1
                    for j, gt_box in enumerate(gt_boxes):
                        if j in matched_gt:
                            continue
                        iou = compute_iou(pred_box, gt_box)
                        if iou > max_iou:
                            max_iou = iou
                            best_gt = j

                    is_tp = max_iou >= iou_threshold
                    if is_tp and best_gt >= 0:
                        matched_gt.add(best_gt)

                    all_predictions.append((score, is_tp))

    # 按分数降序排列所有预测
    all_predictions.sort(key=lambda x: -x[0])

    # 累积TP和FP
    tp_cumsum = 0
    fp_cumsum = 0
    sensitivities = {}

    for fp_rate in fp_rates:
        target_fp = fp_rate * n_images
        tp_count = 0
        fp_count = 0

        for score, is_tp in all_predictions:
            if is_tp:
                tp_count += 1
            else:
                fp_count += 1

            if fp_count >= target_fp:
                break

        sensitivities[fp_rate] = tp_count / total_gt if total_gt > 0 else 0.0

    # 打印结果
    print("\n===== FROC 评估结果 =====")
    print(f"总GT病灶数: {total_gt}")
    print(f"总图像数: {n_images}")
    for fp_rate, sens in sensitivities.items():
        print(f"  {fp_rate} FPs/image: 灵敏度 = {sens:.4f} ({sens*100:.2f}%)")

    avg_sens = np.mean(list(sensitivities.values()))
    print(f"\n  平均灵敏度: {avg_sens:.4f}")

    return sensitivities

8.1 对标3DCE基线

3DCE 原始论文报告的 FROC 结果（注意：原始论文使用 5 FPs/image 作为主指标）供对比参考：

FPs/image 0.5 1 2 4 5 8 16
3DCE (27 slices) --- --- --- --- 81.1% --- ---

补充：部分后续改进工作（如引入自监督预训练）在 4 FPs/image 下可达到 85% 以上，但 3DCE 原始论文的官方基线为 81.1% @ 5 FPs/image。如果你的模型在这个点上明显低于该值，优先检查预处理（尤其是 HU 值恢复和多窗口策略）。

九、实测踩坑全记录

坑1：像素值未减32768导致HU值错误（致命）

现象：训练 loss 异常高，模型完全不收敛。可视化输入图像发现全是亮白色，组织对比度消失。

原因：DeepLesion 的 PNG 以 uint16 存储，像素范围 0, 65535。真实 HU 值 = 像素值 - 32768。如果不做这一步，所有 HU 值整体偏移 32768，窗宽窗位归一化完全失效。

解决：

python 复制代码
# 错误写法（直接归一化像素值）
# img_normalized = pixel / 65535.0  # ← 绝对不要这样做

# 正确写法
hu = pixel.astype(np.float32) - 32768.0
img_normalized = apply_window(hu, center=40, width=400)

坑2：文件名路径拼接错误

现象 ：FileNotFoundError，或者加载到了错误的图像。

原因 ：File_name 格式为 000001_01_01_109.png，但实际文件结构是 000001_01_01/109.png------最后一个下划线要替换为路径分隔符。

解决 ：用 rsplit('_', 1) 正确切分：

python 复制代码
folder = fname.rsplit('_', 1)[0]      # "000001_01_01"
filename = fname.rsplit('_', 1)[1]     # "109.png"
path = os.path.join(img_root, folder, filename)

坑3：训练集无病灶类型标签（官方设计如此）

现象 ：想在训练集上做多类检测，发现 Coarse_lesion_type 列全是 -1。

原因：这是数据集的设计决策------粗粒度类型标注（8类）只在验证集和测试集上有，训练集不提供，以避免训练时的标注偏见。

解决：三种策略：

  1. 纯检测任务不受影响（只用边界框，不需要类型标签）
  2. 需要分类的话，加载 LesaNet 的 171 类语义标签（GitHub 上的 JSON 文件）
  3. 或者只在 val/test 上评估分类性能

坑4：标注不完整导致假阳性虚高

现象：模型 FROC 性能远低于论文报告值，但可视化检查发现很多"假阳性"实际上是真实病灶------只是没被 PACS 书签标注。

原因：PACS 书签只标记了代表性病灶（医生觉得有临床意义的），CT 上可见的其他病灶没有被标注。训练时这些未标注病灶会被当作背景，模型学到"不要检测它们"，评估时这些又被算作 FP。

解决：

  1. 使用 FROC 而非 mAP（FROC 对不完整标注更鲁棒）
  2. 考虑使用 Lesion-Harvester 迭代挖掘未标注病灶
  3. 在论文中明确讨论"不完整标注"对性能评估的影响
  4. 训练时使用 OHEM（Online Hard Example Mining）时需要特别小心------未标注病灶会被当作困难负样本

坑5：3D上下文切片的层间距各向异性

现象：用 3DCE 方案（多切片输入）时，某些患者效果极差。

原因：DeepLesion 的 z 轴层间距从 1mm 到 5mm 不等，直接堆叠相邻切片做 3D 卷积会导致各向异性------z 方向的物理间距远大于 xy 方向。

解决：

  1. 2.5D 方法（如 3DCE 的做法）：将 3D 上下文切片作为输入通道，不做 3D 卷积
  2. 如果要做真正的 3D 卷积，先按 Spacing_mm_px_ 的 z 值做 z 轴插值重采样
  3. 按层间距分组报告性能（5mm 层厚的 CT 性能天然低于 1mm）

坑6：部分书签测量的是正常结构

现象：模型在正常大小的淋巴结区域反复产生假阳性，而且训练 loss 降不下去。

原因 ：少量 PACS 书签实际测量的是正常结构（如正常大小的淋巴结），不是病灶。Possibly_noisy 字段标记了 35 处已知噪声，但实际噪声量可能更高。

解决：

  1. 训练集过滤 Possibly_noisy == 1 的样本
  2. 考虑过滤短径 < 10mm 的标注（可能是正常结构）
  3. 使用标签平滑（label smoothing）或噪声鲁棒损失函数

坑7：窗宽窗位选择不当

现象：某些病灶类型检测性能异常低------比如肺结节在软组织窗下几乎不可见。

原因 ：DeepLesion 的 DICOM_windows 列记录了每张图像的原始窗宽窗位，但不同部位的 CT 使用不同窗口（肺窗 vs 软组织窗 vs 骨窗），单一窗口无法覆盖所有病灶类型。

解决：多窗口策略------将同一张 CT 分别用三种窗口归一化，堆叠为三通道输入：

通道 窗位 窗宽 凸显组织
Ch0 40 400 软组织（肝/肾/纵隔）
Ch1 -600 1500 肺（肺结节/肺转移）
Ch2 400 1800 骨（骨转移/硬化性病变）

这是 3DCE 论文中验证有效的策略，能显著提升多类型病灶的综合检测性能。

十、工具链与模型选型总结

工具/框架 用途 必要性
pandas DL_info.csv 解析 必装
Pillow 16-bit PNG 读取 必装
torchvision Faster R-CNN 基线 推荐
mmdetection 完整检测框架 进阶推荐
SimpleITK z轴重采样（3D任务） 按需
CADLab/3DCE 官方基线代码 复现3DCE必看

模型选型建议：

需求 推荐模型 灵敏度（官方报告） 说明
快速验证 Faster R-CNN (3ch) ~75-80% @ 4FPs torchvision内置，1天可跑完
入门复现 3DCE (27 slices) 81.1% @ 5 FPs 官方代码开源，2-3天可复现
精度优先 P3D 88.55% @ 4FPs 自监督3D预训练，需多卡
多任务 MULAN 85.22% @ 4FPs 检测+标注+分割联合

十一、技术总结

几个关键 takeaway：

  1. HU 值恢复是第一道关 ------pixel - 32768 这一行代码错了，后面全部白搭。训练前务必可视化几个样本，确认软组织、肺、骨的对比度正常。

  2. 多窗口策略不是可选项------DeepLesion 覆盖全身 8 个解剖分区，单一窗口必然让部分病灶"隐身"。三通道多窗口输入是最小代价的提升。

  3. 标注不完整是设计特性不是 Bug------PACS 书签只标记代表性病灶，评估时需要用 FROC 而非 mAP，论文中必须讨论这个影响。

  4. 按 Patient_index 划分是铁律 ------官方已经做了患者级划分，直接用 Train_Val_Test 列即可。千万不要按图像随机 shuffle，会导致同一患者的切片跨集合泄漏。

  5. 3D 上下文用 2.5D 而非真 3D------由于层间距各向异性严重，直接 3D 卷积效果不如 2.5D（多切片作为通道输入）。3DCE 论文也验证了这一点。

完整的数据字典（18列字段详解）、DAIMS 数据就绪度评估、以及更全面的 7 个坑点排查表，可以参考千方病案 AI Ready 数据集百科的 DeepLesion 页面：https://www.qianfanghub.com/ai-ready-dataset/deeplesion/17 ------里面还包含了 LesaNet 171 类语义标签的使用方法和外部验证矩阵，做论文实验时查起来比较方便。

相关资源

对于做医疗 AI 的朋友，数据集选型往往是个痛点------不同数据集的标注标准、适用任务、获取方式分散在各处论文和存档库中，查阅成本很高。

我们把 DeepLesion 数据集以及全球主流医疗 AI 数据集（涵盖 CT、MRI、病理、超声、多模态等）整理成了 AI-Ready Dataset 条目库，以统一的 Wikipedia 式结构呈现，方便研究者快速比对和选型：

Qianfanghub AI-Ready Dataset：https://www.qianfanghub.com/ai-ready-dataset/

扩展阅读：

引用数据集时请标注：

  • Yan K, Wang X, Lu L, Summers RM. "DeepLesion: automated mining of large-scale lesion annotations and universal lesion detection with deep learning." J Med Imaging 5(3):036501, 2018. DOI: 10.1117/1.JMI.5.3.036501
热门推荐
01如何新建文件夹？ 电脑新建文件夹的4种方法02GitHub 镜像站点03国内可直接用、免费额度/永久免费的大模型API清单（含 SiliconFlow、火山、阿里、智谱、百度、Kimi、DeepSeek、DMXAPI 等）04微信历史版本含下载地址（ Windows PC | 安卓 | MAC ）及设置微信不更新05AI 编程 IDE 全景解析 2026：Agent 全面接管开发链路062026 国产 AI 大模型横评：DeepSeek、通义千问、Kimi、文心一言、星火、豆包谁更能打？07Agnes AI 免费 API 接入指南：文本、生图、生视频，一套接口全免费0800 Debian字符界面如何支持中文092026年7月AI圈大地震：GPT-5.6被政府限制、Claude入驻Slack、Anthropic自研芯片102026 年 AI 大模型 & AI 编程工具实战全总结
