SketchUp 接入 MCP 实战续篇：从“能画一个立方体”到“交付一件可修改的模型”

上一篇解决的是"怎么接上"：我们区分了官方远程 Connector 和本地桥接方案，也完成了版本读取、模型检查和测试立方体。

但接通 MCP 只是第一步。

真正把它放进日常工作后，很快会遇到几个更实际的问题：

• 一次说太多，AI 做到一半就超时；
• 外形看起来没问题，尺寸和组件层级却是错的；
• 修改一个细节，前面正确的部分也被一起改坏；
• AI 说"已完成"，模型里却留下散面、重名组件或错位对象；
• 操作很多，但没有一个节点适合回退。

所以这篇不再讲安装，而是用一张餐桌走完一次完整的本地 MCP 建模流程：读取、规划、白模、复核、细化、材质、交付。

重点不是"一句话生成"，而是让每一步都可检查、可修改、可撤销。

说明：不同版本的 SketchUp MCP 扩展，工具名称和参数可能不同。下面的提示词按"能力"描述，不强依赖某个具体工具名。实际执行前，请先让 AI 列出当前可用工具；涉及真实项目时，务必另存副本。

---

一、先定义交付标准，不要急着让 AI 开画

这次要做一张六人餐桌，最终要求如下：

项目	要求
总体尺寸	1800 × 900 × 760 mm
桌面	1800 × 900 × 35 mm
桌腿	4 根，截面 70 × 70 mm
桌腿退距	距桌面四边 100 mm
围板	长边 1460 × 25 × 100 mm，短边 560 × 25 × 100 mm
倒角	桌面外露边 3 mm，桌腿外露边 2 mm
组件结构	桌面、桌腿、围板分别成组，最外层为 DiningTable_v01
原点	桌面中心在 XY 原点，地面为 Z=0
材质	桌面暖色橡木，桌腿和围板深灰
交付	无散面、命名清晰、尺寸正确、保留可编辑结构

这张表有两个作用。

第一，它把"做一张现代餐桌"变成了可以验证的数据。第二，它提前定义了"完成"的含义------不是视口里看着像，而是尺寸、位置、层级、材质和可编辑性都符合要求。

第一个提示词：只读，不修改

不要一上来就让 AI 创建几何体。先确认它看到的模型和你看到的是同一个。

请连接当前 SketchUp 模型，先只读检查，不要创建、删除或修改任何对象。

请报告：
1. SketchUp 版本；
2. 当前模型单位；
3. 当前活动编辑上下文是否在模型根层级；
4. 当前选择集中的对象数量；
5. 现有群组、组件和材质数量；
6. 当前可用的撤销、几何创建、变换、材质和模型信息工具。

如果模型单位不是毫米，先报告，不要自行修改。

这一步看似慢，实际是在避免最常见的低级错误：在错误的编辑上下文中建模、用英寸解释毫米，或者把新对象塞进一个正在编辑的旧组件里。

---

二、让 AI 先复述计划，再执行

模型检查通过后，先让 AI 把需求转换成坐标和组件计划。

我们要创建 DiningTable_v01，暂时只做白模，不加材质、不做倒角。

成品总体尺寸为 1800 × 900 × 760 mm。
桌面尺寸为 1800 × 900 × 35 mm，桌面顶面 Z=760 mm。
四条桌腿截面为 70 × 70 mm，从地面延伸到桌面底面；
桌腿外侧距桌面对应边均为 100 mm。
桌面中心位于 XY 原点，地面为 Z=0。

执行前请先输出：
1. 桌面包围盒的最小点和最大点；
2. 四条桌腿各自的中心坐标和高度；
3. 计划创建的群组/组件层级；
4. 分几步执行，每一步如何检查。

此时不要修改模型。发现尺寸冲突时先提问，不要自行猜测。

根据这些条件，AI 至少应该推导出：

• 桌面 X 范围：-900 到 900 mm；
• 桌面 Y 范围：-450 到 450 mm；
• 桌面 Z 范围：725 到 760 mm；
• 桌腿高度：725 mm；
• 桌腿外侧距离桌面边缘 100 mm；
• 每条桌腿中心距 X 轴方向端部：765 mm；
• 每条桌腿中心距 Y 轴方向端部：315 mm。

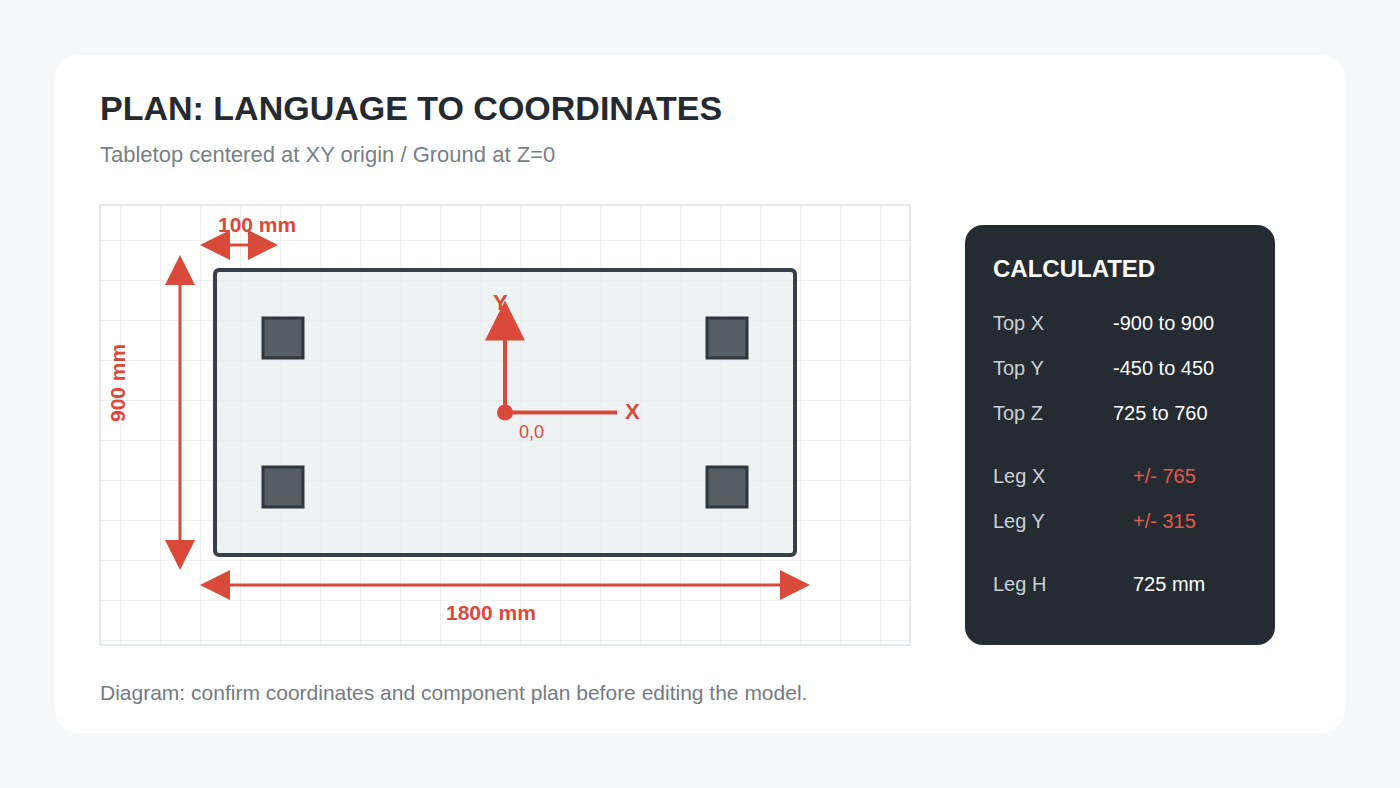

图 1：执行前先把自然语言换算成坐标。示意图不代表真实 SketchUp 操作界面。

这里最值得检查的是"退距"的定义。

"桌腿距边缘 100 mm"可能被理解为桌腿外侧、中心线或内侧距边缘 100 mm。只要定义不清，最后就能差出 35 至 70 mm。

让 AI 先复述坐标，是成本最低的错误拦截点。

---

三、白模阶段：拆成三次操作

不要把桌面、桌腿、围板、倒角和材质塞进一个请求。白模阶段分三次做，每次只解决一种几何关系。

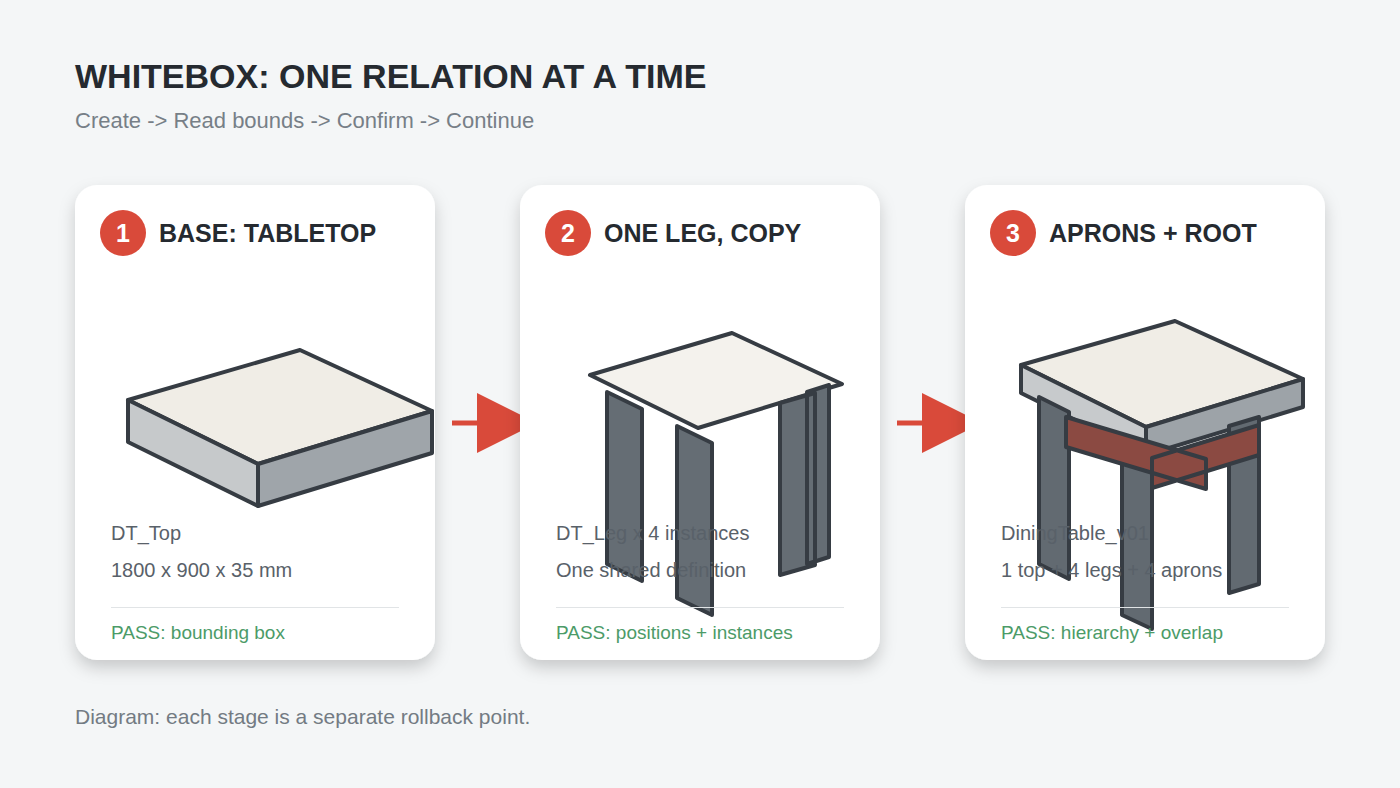

图 2：桌面、桌腿、围板分阶段创建，每一步检查通过后再继续。

第一步：只创建桌面

现在只创建桌面：

- 尺寸 1800 × 900 × 35 mm；
- 中心位于 XY 原点；
- 顶面 Z=760 mm；
- 创建后立即成组，命名为 DT_Top；
- 不创建其他对象，不加材质，不做倒角。

完成后读取 DT_Top 的包围盒，报告 X/Y/Z 三个方向尺寸及最小点、最大点。
若任一尺寸误差超过 0.1 mm，请撤销本步并报告原因。

为什么只做一个桌面？因为它会成为后续所有部件的坐标基准。桌面位置一旦错了，桌腿和围板再精确也没有意义。

第二步：创建一条桌腿，再复制

在不修改 DT_Top 的前提下，创建第一条桌腿：

- 截面 70 × 70 mm；
- 高度 725 mm；
- 底面 Z=0；
- 其靠近桌角的两个外侧面，分别距桌面对应外边 100 mm；
- 创建为组件定义 DT_Leg，实例名 DT_Leg_FL。

先只创建这一条。完成后报告包围盒和中心点，不要继续复制。

确认第一条腿正确后，再发第二条指令：

以 DT_Leg_FL 为源，复制出另外三条相同组件实例。
实例分别命名为 DT_Leg_FR、DT_Leg_RL、DT_Leg_RR。

四条腿必须共用同一个组件定义，但每个实例名称不同。
只做平移，不旋转、不缩放。

完成后报告四个实例的中心坐标、包围盒尺寸，以及它们是否共用同一组件定义。

这里使用"组件实例"而不是四个独立群组，是为了保留后续统一修改能力。比如桌腿截面从 70 mm 改为 65 mm，修改定义即可同步四条腿。

但也要注意：如果未来四条腿需要不同开槽或不同造型，就应该先"设为唯一"，否则修改一条会影响全部实例。

第三步：添加围板并建立总层级

在桌面下方添加四块围板：

- 围板顶面贴合桌面底面 Z=725 mm；
- 围板高度 100 mm，厚度 25 mm；
- 两块长边围板长度 1460 mm；
- 两块短边围板长度 560 mm；
- 围板位于桌腿之间，不得穿过桌腿；
- 分别命名为 DT_Apron_Long_F、DT_Apron_Long_B、
  DT_Apron_Short_L、DT_Apron_Short_R。

创建后检查围板与桌腿是否发生实体穿插。
确认无误后，将 DT_Top、四条桌腿和四块围板放入最外层组件 DiningTable_v01。
不要修改任何子对象的局部坐标和尺寸。

这里故意没有把围板的完整坐标写死，而是同时给了尺寸和拓扑约束：贴桌面底面、位于桌腿之间、不能穿插。

按当前尺寸，X 方向两条桌腿内侧面的净距应为 1460 mm，Y 方向应为 560 mm。如果 AI 的计算结果与此不一致，它应该停下来报告冲突，而不是靠拉伸围板或移动桌腿"凑上去"。这正是前面要求"发现冲突先提问"的价值。

---

四、不要相信"已完成"，要让模型自己说话

视口截图适合看外形，不适合证明尺寸。

白模完成后，应该同时做三类检查。

1. 尺寸检查

请只读检查 DiningTable_v01，不要修改。

报告：
- 总体包围盒尺寸；
- 桌面尺寸与 Z 范围；
- 每条桌腿的尺寸、中心点和 Z 范围；
- 每块围板的尺寸和 Z 范围。

将实际值与以下目标逐项对比：
总体 1800 × 900 × 760 mm；
桌面 1800 × 900 × 35 mm；
桌腿 70 × 70 × 725 mm。

用"通过 / 不通过 / 无法验证"标记每一项，不要用"基本正确"等模糊结论。

2. 结构检查

请检查 DiningTable_v01 的层级与命名：

- 最外层只能有 1 个组件 DiningTable_v01；
- 内含 1 个桌面、4 个桌腿实例、4 块围板；
- 四条桌腿应共用 DT_Leg 组件定义；
- 不应存在散落的边或面；
- 不应存在默认名称、空群组或重名实例。

只报告问题，不要自动修复。

3. 空间关系检查

请检查：

- 四条桌腿底面是否全部位于 Z=0；
- 桌腿顶面和围板顶面是否与桌面底面 Z=725 mm 对齐；
- 围板是否穿入桌腿；
- 左右、前后是否关于 X/Y 轴对称；
- 是否有对象超出桌面 XY 投影范围。

若当前工具不能可靠判断实体相交，请明确写"无法验证"，不要猜测。

"无法验证"并不是失败。

真正危险的是工具没有检查能力，AI 却根据预期回答"没有问题"。

---

五、发现错误时，不要让 AI"整体优化"

假设检查发现右后桌腿 Y 坐标多了 50 mm。最不稳妥的说法是：

帮我把桌子调整正确。

它可能重新排列四条腿，甚至重建整张桌子。

更稳妥的修复指令应该把修改范围锁死：

只修复实例 DT_Leg_RR 的位置。

当前问题：它的 Y 方向中心坐标比目标值多 50 mm。
请仅沿 Y 轴负方向平移 50 mm。

禁止修改：
- DT_Leg 组件定义；
- 其他三个桌腿实例；
- 桌面和围板；
- 任何对象的尺寸、旋转和材质。

执行前报告当前坐标和目标坐标；
执行后重新读取该实例坐标，并检查 DiningTable_v01 总体包围盒。
如果工具无法保证只移动该实例，则不要执行。

这类提示词可以概括成四句话：

1. 只改谁；
2. 改什么参数；
3. 哪些对象绝对不能动；
4. 改完如何证明。

它比"再优化一下"长，但返工成本低得多。

---

六、倒角与材质要放到白模确认之后

倒角会增加边和面数量，材质会干扰几何检查。二者都不应该出现在白模阶段。

倒角前先建立回退点

白模已经确认。执行任何细化前，请先：

1. 确认当前没有未完成的编辑上下文；
2. 保存一个新版本，文件名追加 _whitebox；
3. 如果当前工具不支持保存或另存为，请停止并提醒我手动完成。

不要继续执行倒角。

手动确认保存完成后，再开始倒角：

只处理外露边：

- DT_Top 外露边倒角 3 mm；
- DT_Leg 的四条竖向外露边倒角 2 mm；
- 围板暂不倒角；
- 不改变总体长、宽、高；
- 不使用 eval_ruby。

先对桌面执行并报告结果，待确认后再处理桌腿。
若当前类型化工具不支持可靠倒角，请停止，不要用任意代码执行替代。

这里宁可接受"当前工具不支持"，也不要为了完成任务临时打开 eval_ruby。类型化工具能力有限，影响的是效率；任意代码执行权限失控，影响的是整个模型和本机环境。

材质先命名，再贴图

为了让后续替换 PBR 材质更容易，先统一材质命名：

创建并应用两种占位材质：

1. MAT_Oak_Warm_v01
   - 用于 DT_Top；
   - 先使用暖橡木近似色，不加载外部贴图。

2. MAT_Metal_Dark_v01
   - 用于四条桌腿和四块围板；
   - 先使用深灰近似色，不加载外部贴图。

不要按单个面零散赋材质，优先在正确的群组或组件层级应用。
完成后报告每种材质关联的对象。

为什么先用占位色？

因为建模阶段要确认的是材质分区，不是最终渲染效果。等对象归属完全正确后，再替换 Base Color、Normal、Roughness、Metallic、AO 等 PBR 资源，会比一边建模一边处理贴图稳定得多。

---

七、最终交付检查：把 AI 当执行员，也当质检员

最后一次提示词不要再创建内容，只做验收。

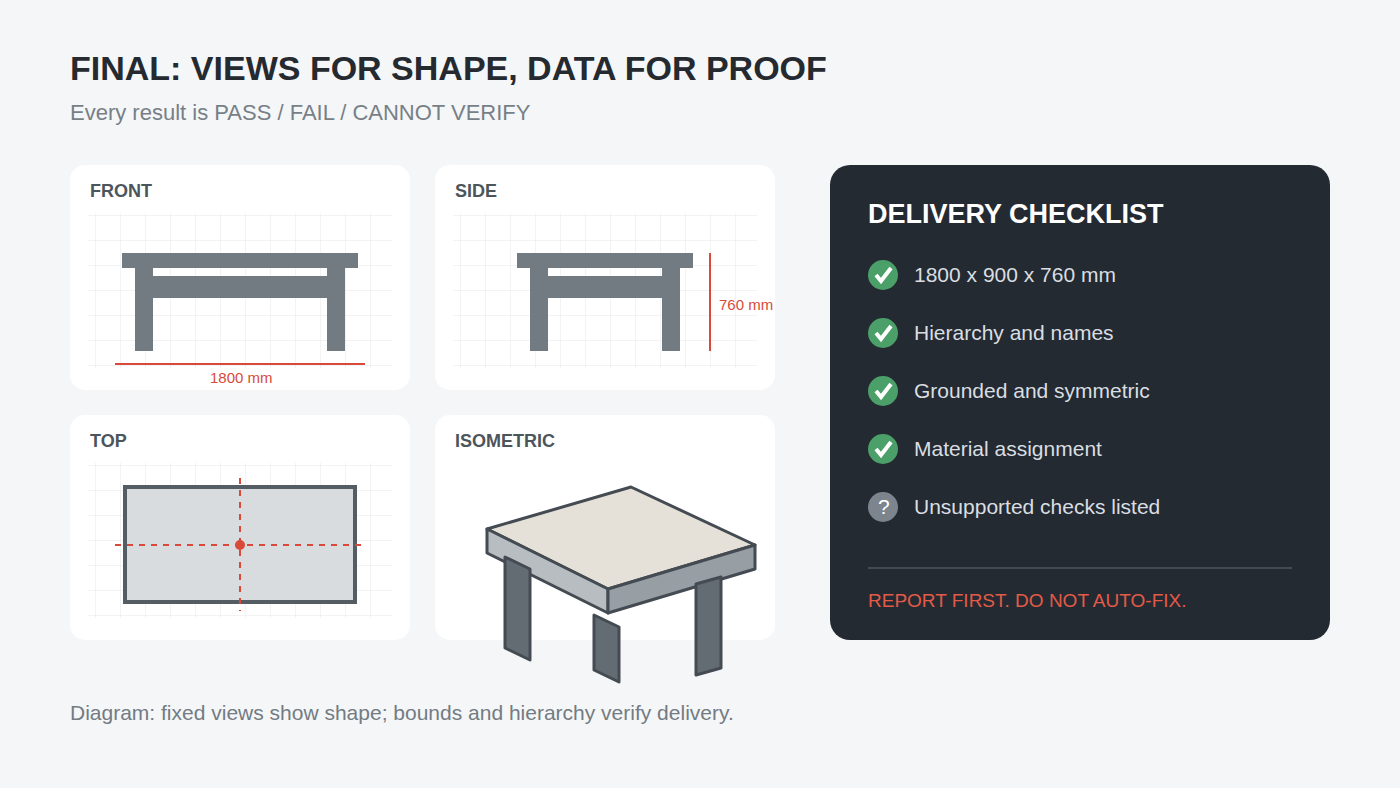

图 3：固定视图用于观察外形，尺寸和层级数据用于证明结果。

请对 DiningTable_v01 做最终只读验收，不要修复、删除或重命名任何对象。

按以下格式输出：

一、尺寸
- 总体尺寸：目标值 / 实际值 / 结论
- 桌面尺寸：目标值 / 实际值 / 结论
- 桌腿尺寸：目标值 / 实际值 / 结论

二、结构
- 最外层组件名称
- 子对象数量
- 桌腿是否共用组件定义
- 是否存在散边、散面、空群组或默认名称

三、位置
- 是否以 XY 原点为中心
- 是否落地
- 是否对称
- 是否存在穿插或超出范围

四、材质
- MAT_Oak_Warm_v01 的应用对象
- MAT_Metal_Dark_v01 的应用对象
- 是否存在未使用材质

五、风险
- 列出所有无法通过当前工具验证的项目

只能使用"通过 / 不通过 / 无法验证"三种结论。

如果当前扩展支持视口截图，可以再补一组固定视图：

• 正视图；
• 侧视图；
• 顶视图；
• 等轴测视图。

截图用于人工判断比例、穿插和视觉异常，数据报告用于确认尺寸与层级。两者不能互相替代。

---

八、把整套流程压缩成一个可复用模板

以后不管做书柜、橱柜、门窗还是景观小品，都可以复用下面这套任务单。

【任务名称】
创建：

【执行范围】
当前阶段只做：
明确禁止：

【单位与坐标】
模型单位：
原点定义：
朝向定义：
地面标高：

【关键尺寸】
总体尺寸：
部件尺寸：
间距与退距：
允许误差：

【组件结构】
最外层名称：
子组件名称：
哪些对象共用组件定义：
哪些对象必须独立：

【执行顺序】
1. 只读检查；
2. 复述坐标与计划；
3. 创建基准对象；
4. 分批创建其他对象；
5. 尺寸和层级复核；
6. 细化；
7. 材质；
8. 最终验收。

【停止条件】
- 需求存在歧义；
- 尺寸互相冲突；
- 需要调用未授权工具；
- 无法保证只修改指定对象；
- 检查结果超出允许误差。

【每步回报】
- 实际创建或修改的对象；
- 修改前后数值；
- 检查结果；
- 无法验证的项目；
- 是否可以单步撤销。

这个模板最重要的不是格式，而是三个约束：

• 执行前先计算；
• 执行后读回数据；
• 不确定时停止，而不是猜。

---

九、哪些工作适合交给 MCP，哪些仍应由人决定

MCP 擅长的是明确、重复、可验证的操作：

• 按尺寸创建规则几何；
• 批量命名和整理组件；
• 复制、阵列和精确移动；
• 读取包围盒、数量和层级；
• 按既定规则分配材质；
• 执行标准化交付检查。

它不擅长替你做没有标准答案的判断：

• 桌腿比例是否"更优雅"；
• 某个空间是否"更有氛围"；
• 节点做法是否满足真实加工；
• 材质是否适合项目预算与维护条件；
• 结构和人体工学是否真的成立。

更准确的分工是：

人负责目标、约束和判断，AI 负责计算、执行和重复检查。

当任务可以被写成尺寸、坐标、层级、允许误差和停止条件时，MCP 通常能明显提效；当任务只能用"高级一点""舒服一点""有设计感"来描述时，AI 最多提供备选方案，不能替代设计决策。

---

结语：真正省时间的不是一句话，而是少返工

第一次接通 SketchUp MCP 时，最有冲击力的画面通常是：输入一句话，视口里出现了模型。

但真正决定它能否进入项目的，不是生成速度，而是下面这些问题：

• 它是否知道自己正在改什么；
• 结果能否用数据复核；
• 错误能否被限制在一个小步骤里；
• 每个阶段是否有明确回退点；
• 最终模型能否被其他人继续编辑。

从"能调用工具"到"能稳定交付"，中间差的不是更长的提示词，而是一套工程化流程。

先读，再算；先白模，再细化；每步检查，随时可退。

做到这些，AI 才不只是替你画得快，而是真的开始替你承担建模流程中的重复劳动。

下一篇，我们可以继续解决材质问题：如何从 SketchUp 中扫描现有材质，通过 AI 生成 Base Color、Normal、Roughness、Metallic 和 AO，并把它们重新绑定到模型，形成一条可追踪、可回滚的 PBR 材质工作流。
