开篇碎碎念

昨晚下班回家，陪 6 岁的朵朵拼一套重型卡车动力积木套件。小家伙兴致勃勃，先拼发动机，再接液力变矩器、变速箱，最后连差速器车轮，拼错一层齿轮，车轮完全转不动，拆下来反复调整好几次才顺畅滚动。晚饭闲聊时聊到冬天雨天开车打滑，父亲说起老家拖拉机单边轮子陷泥里空转，不动差速锁根本出不来；妻子吐槽市区早晚高峰频繁升降档，顿挫感让人不舒服。

看着散落的动力积木，再联想到传动系统整套扭矩传递逻辑，瞬间理清商用车完整动力链建模思路。今天把从发动机输出、变矩离合、多档位变速箱、分动器多轴分配、粘性限滑差速、TCS 牵引力控制全部讲透，做动力匹配、驱动防滑、传动扭振仿真的同行看完可直接落地建模。

同行共情

做传动匹配、整车动力仿真、HIL 台架的同行基本都踩过这些痛点：

1. 传动系统不分滑转 / 锁止离合状态，低速起步、换挡扭矩完全失真；

2. 忽略变速箱升降档二维查表策略，爬坡、加速工况档位切换和实车对不上；

3. 多轴车型省略分动器力矩分配逻辑，前后轴驱动力分配仿真严重偏离实车；

4. 差速器只用开放式结构，雨天低附着路面车轮空转、牵引力失效无法复现；

5. 不搭建 TCS 滑移率 PID 修正逻辑，大油门驱动车轮持续激转，操纵稳定性仿真失真；

6. 未计算传动系等效扭转刚度阻尼，急加速出现传动扭振、整车抖动无法复现。

   动力传动是整车能量输出核心，扭矩分配、换挡、驱动防滑全部依托这套模型，传动参数出错，动力性、经济性、侧滑仿真全部失去参考价值。

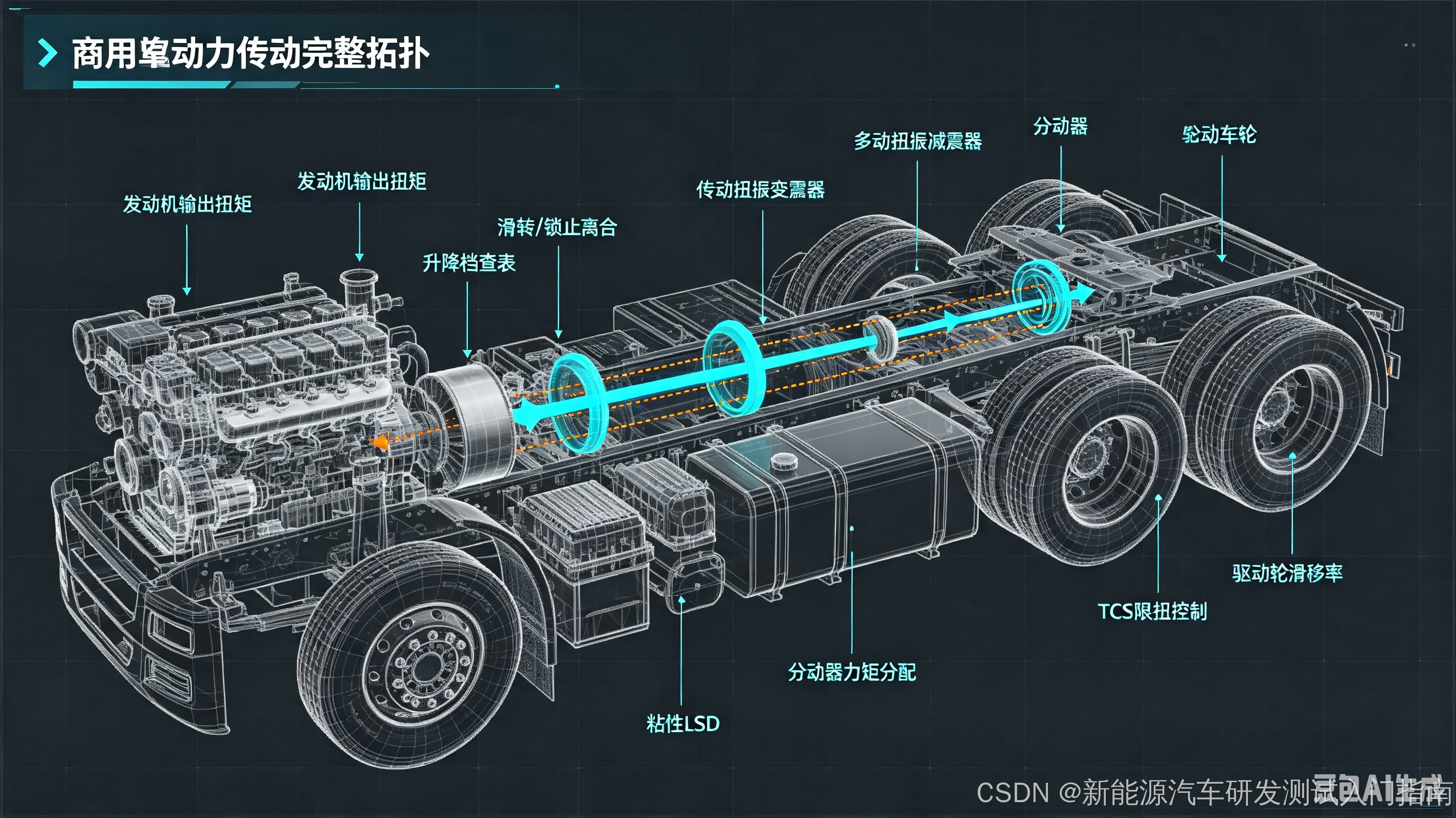

一、动力传动整体拓扑架构

整套动力链从发动机输出至车轮分为 6 大核心单元：

发动机→液力变矩器 / 离合器→多档位变速箱→传动扭振减震器→分动器（多轴驱动选配）→轮间差速器→驱动车轮

完整兼容单轴、两轴、三轴、四轴、五轴重型商用车驱动构型，支持 MT 机械离合、AT 液力锁止离合两种方案。

1 发动机稳态扭矩模型

发动机输出扭矩由节气门开度、曲轴转速二维查表得到，叠加 TCS 修正力矩：

Te=fet(throttle,ωe)+TtcscontrolT_e=f_{et}(throttle,\omega_e)+T_{tcs_control}Te=fet(throttle,ωe)+Ttcscontrol

发动机转动动力学：

(Ie+Itcin)ω˙e=Te−Ttcin(I_e+I_{tc_in})\dot{\omega}e=T_e-T{tcin}(Ie+Itcin)ω˙e=Te−Ttcin

配套节气门一阶迟滞模型，区分开启、关闭不同时间常数，模拟进气动态滞后。

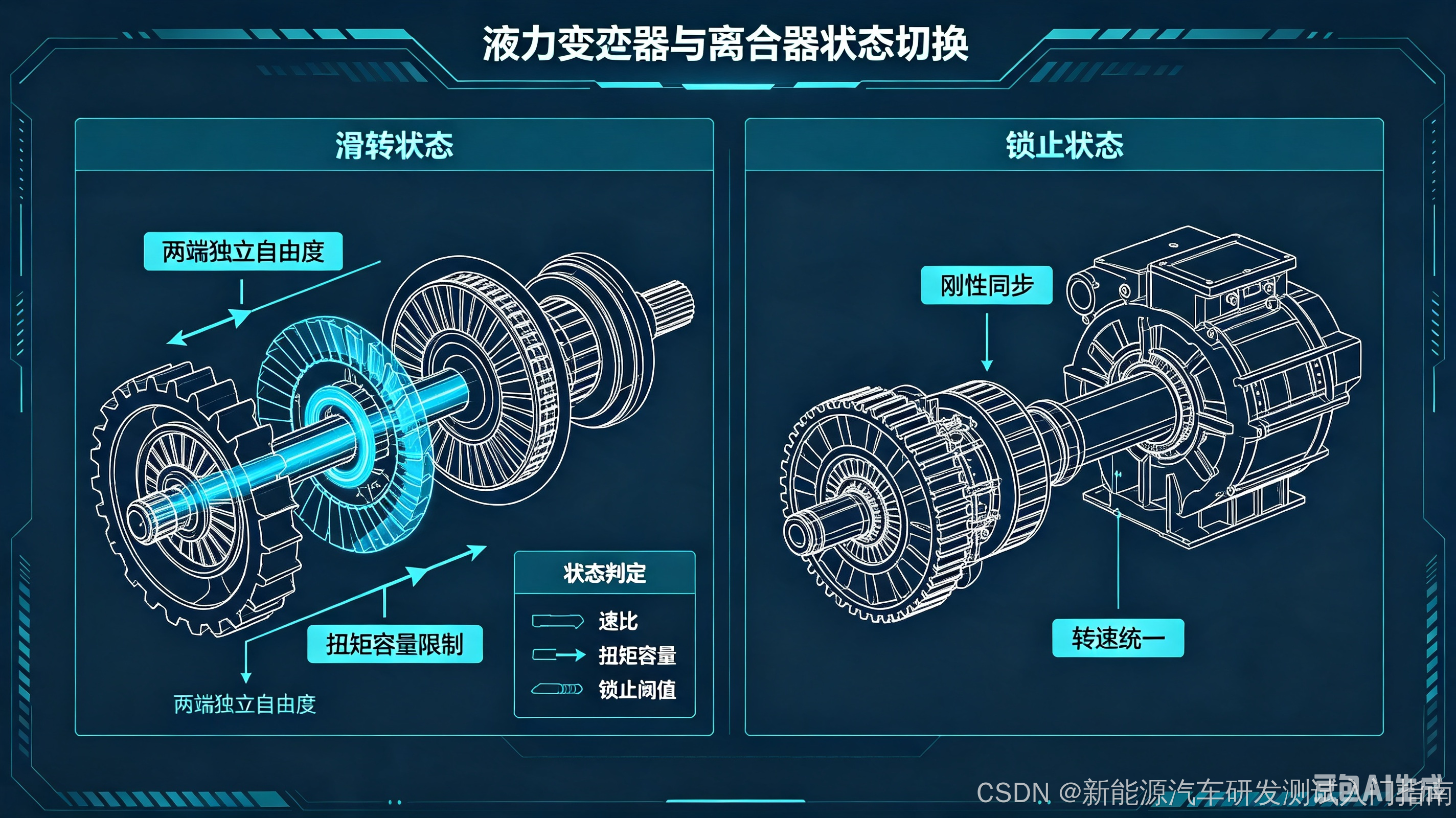

2 液力变矩器 + 离合器滑转 / 锁止逻辑

1. 速比定义 ：Stc=ωtcout/ωeS_{tc}=\omega_{tcout}/\omega_eStc=ωtcout/ωe

2. 反向容量系数、变矩系数双查表，计算泵轮、涡轮传递扭矩；

3. 离合两种状态判定：

   • 滑转：两端转速差反向切换且承载扭矩小于容量，两端独立自由度；

   • 锁止：扭矩低于容量 2% 阈值，发动机与变速箱轴刚性同步，合并自由度；

     滑转时输入输出扭矩等于离合器容量，锁止时整根传动轴转速统一。



3 多档位变速箱动力学

1. 区分带档 / 空档两种自由度模式：

   • 带档：变矩器输出轴与车轮传动轴耦合为单自由度；

   • 空档：输入端、输出轴完全解耦，两套独立转动惯量；

2. 正向驱动、反拖两套传动效率分开标定；

3. 升降档二维查表：以节气门开度、输出转速为输入，自动切换档位；

4. 传动系统等效扭振模型：由固有频率、阻尼比计算轴系刚度、阻尼，模拟急加速传动抖动。

   Kdriveline=ωn2Idriveline,Ddriveline=2ξωnIdrivelineK_{driveline}=\omega_n^2 I_{driveline},\quad D_{driveline}=2\xi \omega_n I_{driveline}Kdriveline=ωn2Idriveline,Ddriveline=2ξωnIdriveline

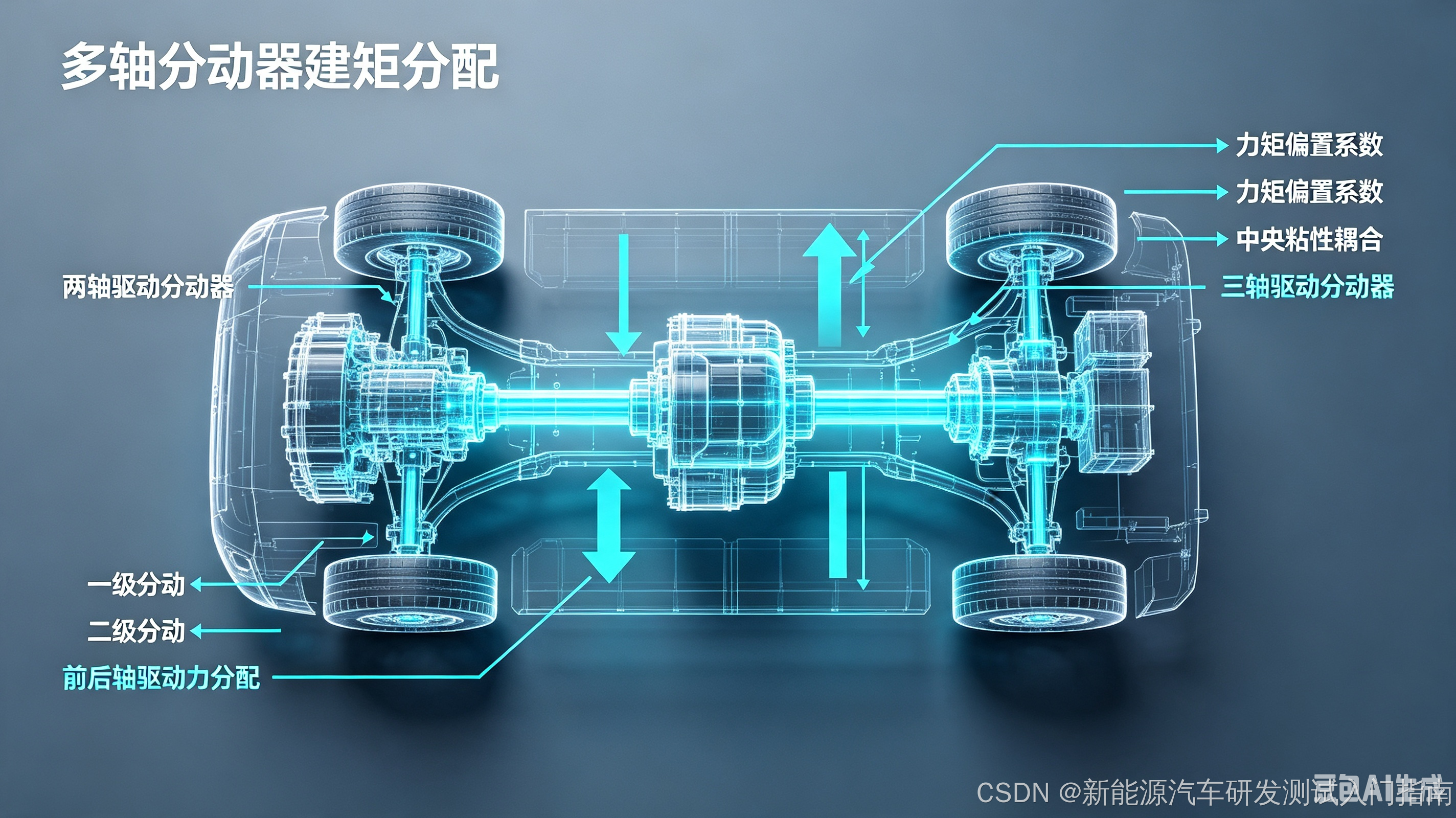

4 分动器（多轴驱动专用）

支持二级分动、多级串联分动结构，内置力矩偏置系数；

配备粘性耦合式中央 LSD，根据前后传动轴转速差分配驱动扭矩，锁止时刚性均分扭矩，滑转时依靠硅油阻尼分配动力，适配越野、低附着路面仿真。

5 轮间粘性限滑差速 L

左右轮转速差查表生成偏置扭矩，限制单侧车轮空转；

分锁止、滑转两套力矩计算逻辑，锁止状态左右半轴刚性耦合，滑转时根据速差传递限制扭矩，完美复现货车雨天打滑脱困工况。

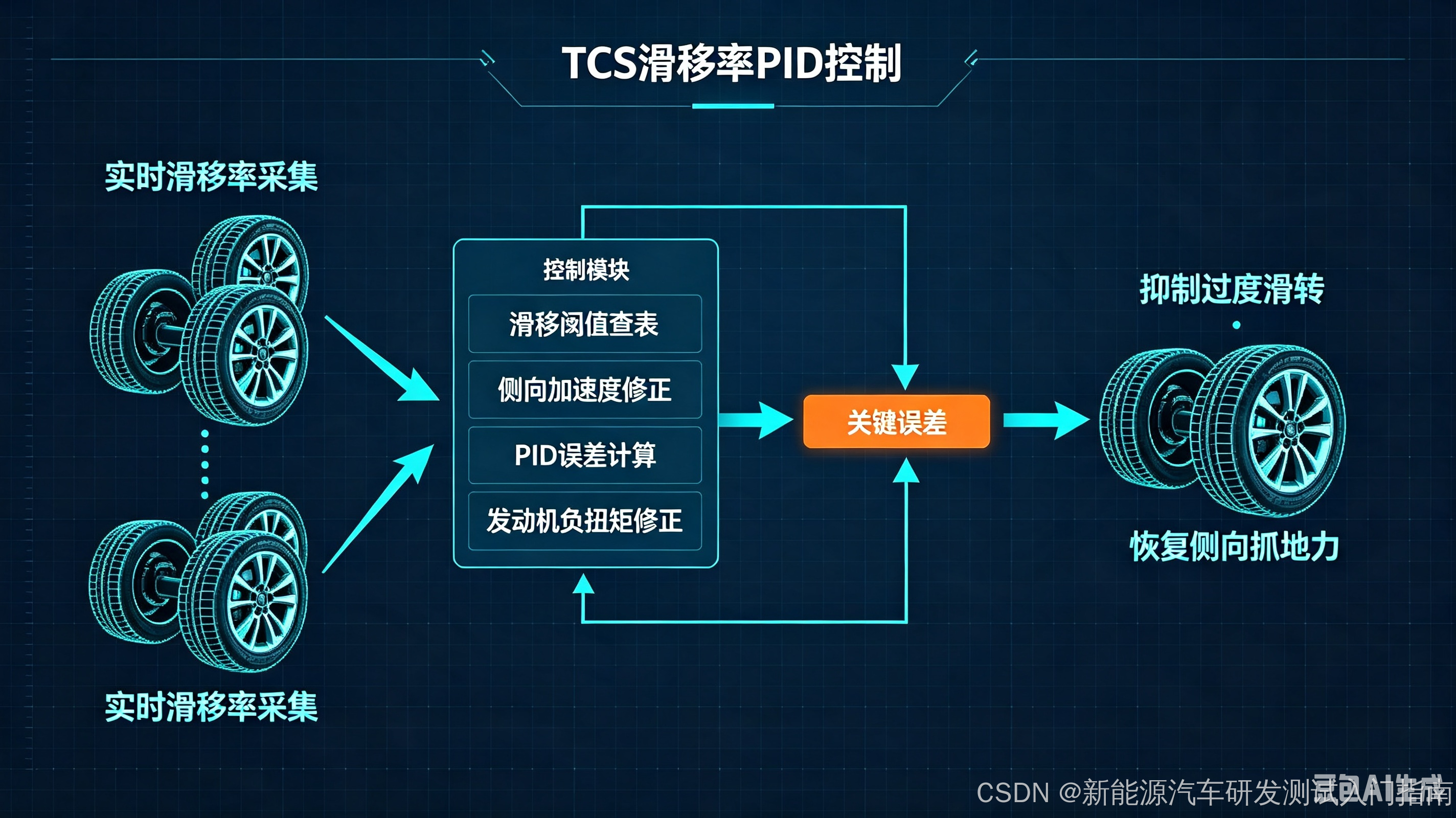

6 TCS 牵引力控制系统

1. 实时采集各驱动轮滑移率，根据节气门、侧向加速度动态修正滑移阈值；

2. PID 控制输出负修正发动机扭矩，抑制驱动轮过度滑转；

3. 前驱 / 后驱 / 多驱分别取对应车轮平均滑移率计算误差项，避免单侧车轮激转丧失侧向抓地力。



四、一线建模实操避坑专栏（5 个高频错误）

1. 离合器不区分滑转、锁止自由度

   起步、换挡转速波动仿真和实车差距极大，低速扭矩失真；

   解决：严格按照转速差、扭矩容量双条件做状态切换。

2. 变速箱升降档仅设固定转速，无节气门关联查表

   重载爬坡不降档、轻载高速不升档，动力油耗仿真失效；

   解决：搭建节气门 - 输出转速二维升降门槛表格。

3. 多轴车型省略分动器力矩分配

   起步后轴打滑、前轴无驱动力，轴荷匹配仿真完全失真；

   解决：按车型轴数匹配一级 / 二级分动器构型，配置力矩偏置参数。

4. 差速器只用开放式，未开启粘性 LSD

   冰雪路面单侧车轮无限空转，无法模拟货车脱困工况；

   解决：激活轮间限滑差速，配置转速差 - 扭矩查表曲线。

5. TCS 控制只设单一固定阈值，无侧向加速度修正

   高速转弯大油门驱动轮打滑，无主动限扭，操纵风险仿真失真；

   解决：滑移阈值关联侧向加速度、节气门开度二维表格。

技术 + 生活双维度总结

技术总结

1. 动力链分层耦合，发动机、变矩离合、变速箱、分动器、差速器逐级传递扭矩；

2. 离合滑转 / 锁止决定系统自由度数量，是 AT/MT 建模核心分界点；

3. 传动扭振刚度阻尼随档位惯量动态变化，直接影响整车抖动仿真；

4. 分动器、轮间 LSD 解决多轴车辆低附着路面打滑问题；

5. TCS 通过 PID 修正发动机扭矩，约束驱动轮滑移率，保障行驶稳定。

生活小感悟

就像朵朵拼卡车积木，动力系统一环扣一环，任何一层匹配出错，整车都无法正常运转。人和生活也是一套 "动力系统"，家庭、工作、生活互相耦合，单一环节负荷过载，整体运转就会顿挫、失控，均衡分配压力、预留缓冲空间，才能平稳前行。

互动提问

你做多轴货车动力仿真时，分动器后端力矩偏置系数一般设置多少？有没有传动扭振仿真持续抖动的问题？评论区交流调参思路。

下集预告

第 7 篇：制动系统与制动热衰退、ABS 滞环控制，全家爬山下山制动变软小故事切入，拆解制动油压动态、制动器温升、ABS 滑移滞环全套建模方法。

---
