一、项目背景
某商场总共6层，占地约4000平方米,其中1至4层有广播需求。商场作为一个人流密集的场所，需要提供音乐、广告、通知等音频内容，以营造良好的购物氛围和提升顾客体验。传统的广播系统可能存在布线复杂、维护困难等问题，因此商场希望引入IP广播技术，以便更灵活、高效地管理音频内容。IP广播技术利用IP网络传输音频信号，可以实现远程控制、分区播放等功能，适用于商场等大型场所。 通过IP网络，可以将音频内容传输到商场内的各个终端设备，实现定制化的音频播放方案。

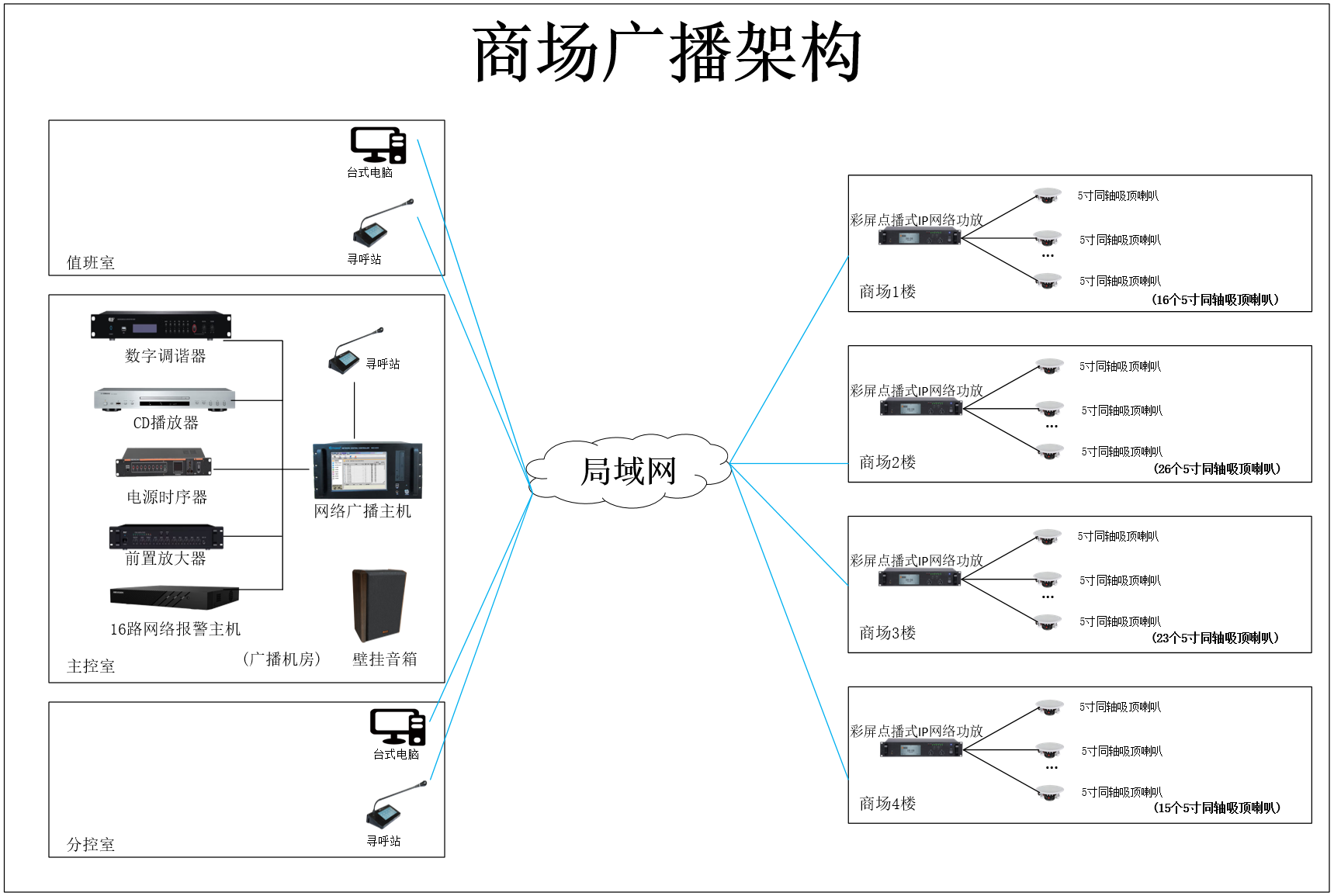

二、IP广播架构
- IP广播主机服务器作为IP广播系统的核心部分。负责管理和分发音频内容。
- 控制系统:控制系统用于管理和控制IP广播系统的运行。通过控制系统，管理员可以调整音频内容、音量、播放时间等参数。
- 监测系统:监控系统监视IP广播系统的运行状态，包括设备状态、网络连接、音频质量等。
- 终端设备:前端终端设备主要由商场各楼层的5寸同轴吸顶喇叭组成。
三、系统设计
1、根据商场图纸规划设计情况，设计一套从音频信号集中控制传输，可靠实用的背景音乐、公共（紧急）广播系统, 即设计背景音乐广播与消防紧急广播相兼容。所有的背景音乐扬声器在火灾时均能强制切换至消防紧急广播状态。当进行正常背景音乐广播时，一旦发生火灾报警，自动触发语音系统，广播强制切换至紧急广播状态，以最高优先权向商场内实现各层紧急事故广播，并可进行人工广播来处理事故，避免了慌忙中造成的误操作的可能性。
2、IP网络广播系统核心由系统软件包、IP网络主控机、IP网络寻呼话筒、IP网络音频终端组成。 1）传输：部署有线网络进行网线连接IP传输，全数字化传输。 2）功能：可实现定时循环播放、多套节目播出、分控点广播讲话和消防报警联动功能，以及其他辅助应用。 3）主控室：广播主控室设在网络监控中心内，当有报警信号时，指定终端自动播放报警铃声。 4) 分控点： 在值班室和领导办公室安装IP网络寻呼话筒，比操作工作站电脑更简便，通电后2秒钟即可广播讲话。 5）前端终端：为方便广播，所以广播系统要分成4个楼层，以便在不同情况下可以进行分楼层广播或分区寻呼。
四、主控室

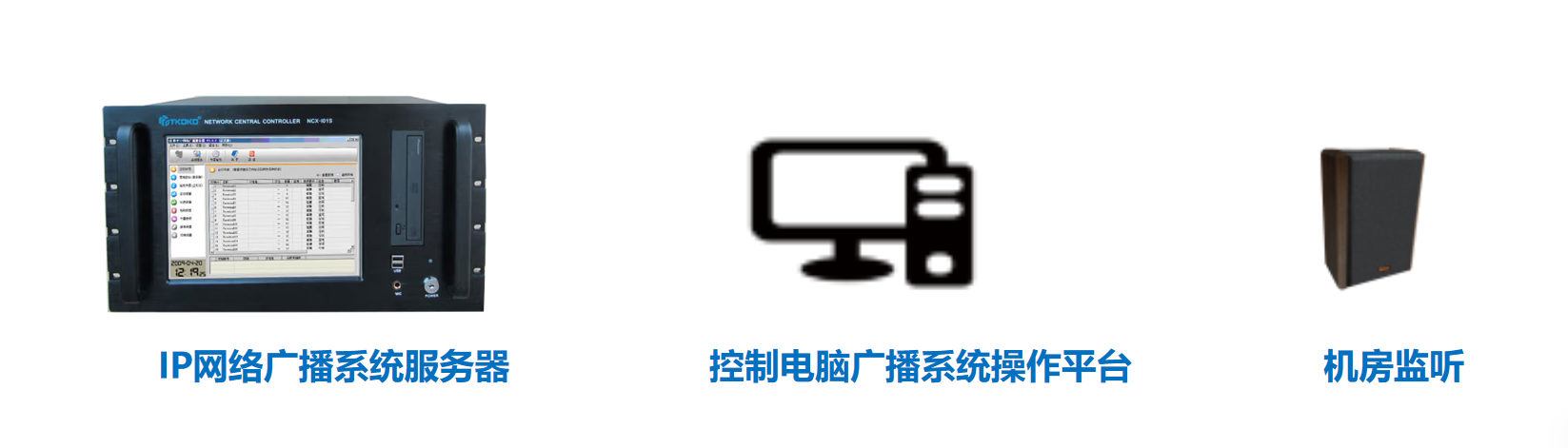

1、主控室位于广播机房。
2、工作站--安装系统控制软件，作为广播系统操作平台使用。
3、机房监听--作为机房监听使用，实现对每个点进行广播监听，可以监听到前端任意区域的节目播放内容和播放音量大小。

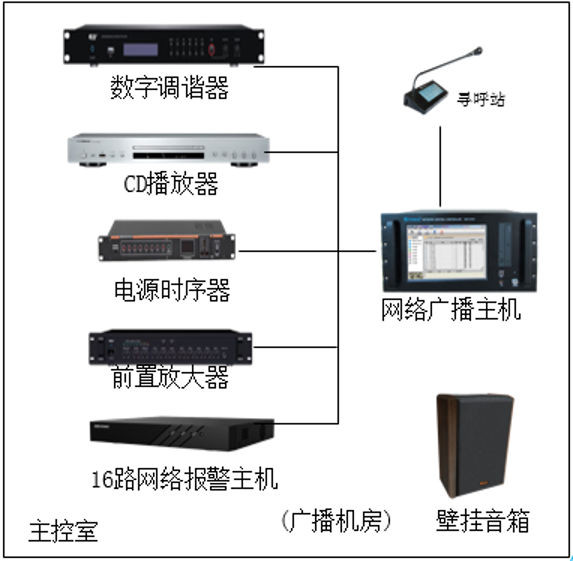

详细图包含以下:
1、服务器--系统核心设备，数字IP网络广播系统的运行平台；作为广播系统的控制中心，对整个广播系统进行实时有效的管理；系统采用加密狗加密和密码登陆，确保系统安全。
2、工作站--安装系统控制软件，作为广播系统操作平台使用。
3、机房监听--作为机房监听使用，实现对每个点进行广播监听，可以监听到前端任意区域的节目播放内容和播放音量大小。
4、音源采集--作为系统辅助音源，通过广播系统的采集，可以播放到每个分区或全部区域，也可通过话筒进行紧急广播，满足多样化的广播需求。
5、广播寻呼--可以进行对各个区域进行广播寻呼、双向对讲或监听，广播方式可以采用单个区域或多个区域的广播。
6、消防联动--方便消防信号的接入，在紧急情况时能强制切换至消防紧急广播状态，可随意设置任意区域的消防报警，实现消防联动。
7、电源时序器--作为系统配套设备，电源管理器具有开关功能，可以顺序打开或关闭设备电源，起到对设备的保护作用。所有主控设备安装于广播机柜中。

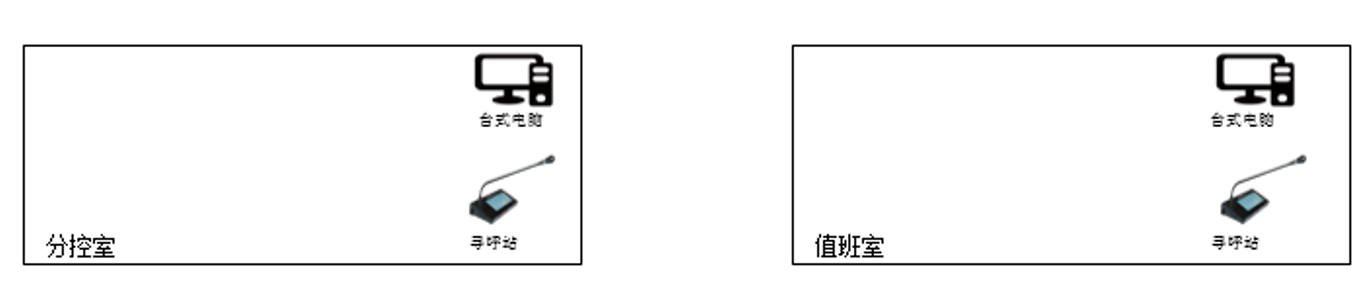

五、分控室&值班室
1、分控设备（安装于分控点--如领导办公室、保安室等，对分控权限的区域广播系统进行实时有效的管理）
2、分控室&值班室都部署分控电脑和桌面式彩屏IP网络广播寻呼话筒，使用分控软件进行远程操作，只需要确认远程操作客户端与广播系统服务器的连通，即可通过网络在自已授权范围内自由使用广播系统，无需协调管理员。
六、前端终端设备

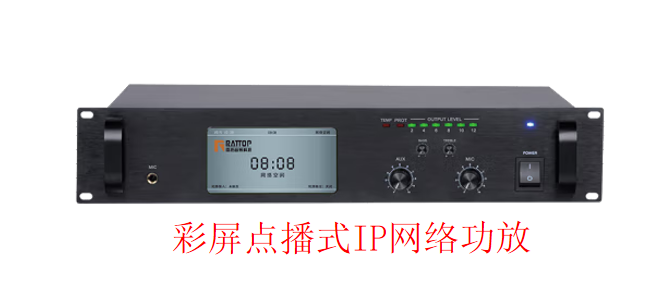

本项目根据平面图纸对商场1-4楼进行IP广播的覆盖设计，共建设4台彩屏点播式IP网络功放，前端终端5寸同轴吸顶喇叭79台。
（1）考虑到商场每层的广播数量较多，将功放下沉至每层；

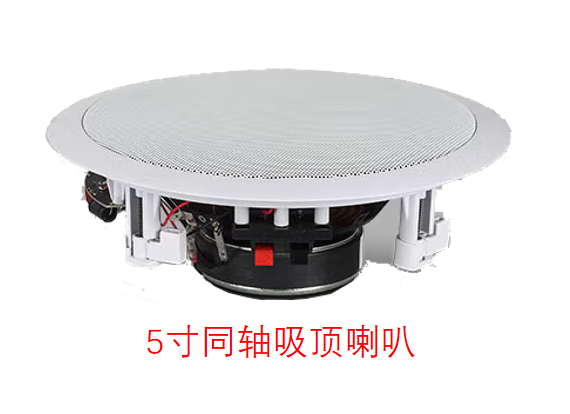

（2）商场前端终端5寸同轴吸顶喇叭，使用额定功率:20W，最大功率:30W,金属网罩,塑料外壳,带同轴高音,音质清晰嘹亮。

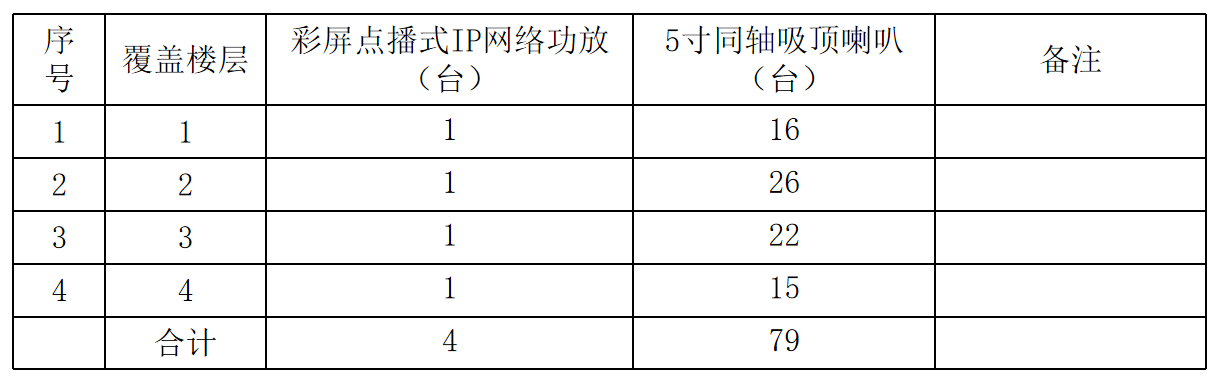

根据商场现场情况，彩屏点播式IP网络攻放和5寸同轴吸顶喇叭数量如下图所示:
七、网络传输
本项目商场IP广播子项全部采用的是局域网网络传输。
（1）主控室位于商场广播机房，主控与分控采用光纤连接，机房与各楼层通过光纤连接。
（2）IP网络广播服务器需要与主控室所有设备建立连接。
（3）物理光纤进行楼层间跳转传输，网线连接终端设备。
八、监控和管理IP广播
建立网络监控系统，定期检查和管理IP广播的情况，及时发现和解决网络问题，确保商场网络的稳定运行。
（1）机房监听:作为机房监听使用，实现对每个点进行广播监听，可以监听到前端任意区域的节目播放内容和播放音量大小。
（2）在IP网络广播系统服务器运行平台上，关注应用程序后台服务。掌握实时的网络流量数据、设备状态、带宽利用率等信息。
（3）配置设备和系统进行日志记录，特别是针对IP广播相关的活动。定期审查日志文件了解网络的运行状况，识别潜在的问题和安全威胁。
（4）定期进行网络设备的维护和更新，确保设备的固件和软件始终是最新的版本，以提高网络的稳定性和安全性。
