自由学习记录（211）

真正決定一次繪製範圍的不是 Slot 名稱，而是 Section。

如果兩個Section在Index Buffer中是兩段獨立區域：

Section 0
└ Index 0～2999

Section 1
└ Index 7000～9999

中間可能夾著別的Section，GPU不能用一次普通的連續DrawIndexed只畫這兩段，而跳過中間內容。

UE有合批，而且不只一種

1. Dynamic Instancing／Auto-Instancing

相同Static Mesh ＋ 相同Material ＋ 相同Shader與Render State ＋ 兼容的參數綁定 └ 合成Instanced Draw

Epic把它稱為Dynamic Instancing：相同Mesh和Material的Static Mesh Draw可以被合併。

但它主要解決的是：

同一個石頭放了100次
└ 從100組Draw
   → 少量Instanced Draw

UE中對應Unity GPU Instancing的主要顯式工具是：

Instanced Static Mesh Component
└ ISM

Hierarchical Instanced Static Mesh Component
└ HISM

它們讓相同Static Mesh、相同材質的多個實例共享高效繪製路徑。Epic建議大量重複物件使用ISM；HISM還提供適合大量靜態實例的層級剔除結構。

Epic的Merge Actors文檔明確寫到：普通Merge的Draw Call數等於材質數；把所有材質烘焙合併後，會得到單一Section和單一Draw Call。​编辑Epic Games Developers

來自德文 über (讀作 /ˈyːbɐ/,注意德文原音有變母音 ü,英文借用時通常簡化成 /uː/),意思是「在...之上、超越、超級」------德文裡的介係詞/字首,表示「超過、凌駕」的意思。

uber- 這個字首在英文/科技用語裡的常見用法:

被借用當一個強調字首,意思接近「超級的、終極的、統合一切的」:

• uber-cool(超級酷)
• uber-successful(超級成功)
• Übermensch(尼采哲學術語「超人」,德文原詞,über + Mensch人)

所以 "uber shader" 讀作 /ˈuːbər ˈʃeɪdər/,uber 這裡取的是德文「超級、統合」的比喻義,跟叫車 App Uber(那家公司名字其實也是借用同一個德文字根,取「無所不在、凌駕一切的交通服務」的意涵)是同一個詞源邏輯,只是用在完全不同的領域。

section 是「模型資料結構上原本就存在的分區」,不是「切割動作產生的結果」

"get section by static mesh" 和 "create mesh sections" ,這裡的 section 是指把靜態模型(static mesh)的資料,讀取/複製到程序化模型(procedural mesh)裡的技術步驟 ,跟後面「用刀切一半」的 slice 動作,是兩個完全不同階段的東西:

• 先用 section 把模型從一種格式(static)轉換成另一種格式(procedural)------這是準備階段,還沒切
• 再用 slice 真正把模型切成兩半------這才是實際切割動作

为什么不直接把顶点复制六次？

因为两个三角形共享顶点0和顶点2。Index Buffer让多个三角形可以复用Vertex Buffer中的同一个顶点。

Index Buffer让多个三角形可以复用Vertex Buffer中的同一个顶点。

Position Normal Tangent UV Vertex Color Bone Indices Bone Weights

GPU不是看到某个特殊的"分隔符"，而是每个Draw Call告诉它：

从哪里开始读，以及读多少个Index。

WIREFRAME会绘制组成三角形的边线，而不填满内部。

一组 shader invocation 组成一个 wave/warp

同一个时钟周期执行完全不同的指令

同一个 SIMD/SIMT 执行单元里的每个 lane

硬件大致是：

一个 Instruction Fetch / Decode
└ 解码一次 MUL

一个 Scheduler / Issue
└ 发射一次 MUL

32 个数据 lane
├ lane 0：0.2 × 0.5
├ lane 1：0.7 × 0.5
├ lane 2：0.4 × 0.5
└ ...

关键是：

32 个 lane 拥有不同数据，但共享这一次"现在执行 MUL"的决定。

NVIDIA 的 CUDA 文档同样说明，一个 warp 每次执行一条公共指令；分歧后会执行所有被选择的路径，并关闭不属于当前路径的线程。​编辑Intel+1

为什么不给每个 lane 一套独立控制器

理论上完全可以。

可以把硬件改成：

lane 0
├ 独立取指
├ 独立解码
├ 独立调度
└ 独立 ALU

lane 1
├ 独立取指
├ 独立解码
├ 独立调度
└ 独立 ALU

......

这样每个 lane 确实可以在同一周期执行不同代码。

但此时它就不再是一组便宜的 GPU SIMD lane，而接近于：

32 个小型、相互独立的处理器。

你需要复制或复杂化很多东西：

每线程完全独立执行
├ 更多取指单元
├ 更多指令解码器
├ 更多调度逻辑
├ 更多程序计数器读取通路
├ 更复杂的寄存器寻址
├ 更复杂的功能单元路由
├ 更复杂的缓存访问仲裁
└ 更高的功耗和芯片面积

特别是，如果线程 A 要乘法、线程 B 要除法、线程 C 要纹理采样、线程 D 要 transcendental function，那么硬件要么：

方案一
└ 给每个 lane 配置非常完整的功能单元

要么：

方案二
└ 建立一个庞大的动态路由网络
   └ 把每个 lane 分别送到不同功能单元

两种方案都很昂贵。

GPU 的价值恰恰来自：

减少控制硬件
└ 把晶体管面积用于更多 ALU、寄存器和带宽
   └ 在大量相似任务上获得极高吞吐量

所以它不是物理上做不到，而是：

一旦为每个 lane 提供真正完整的独立执行能力，GPU 会逐渐失去 GPU 的面积效率和功耗效率。

更小的 Wave

更小的 wave 会降低分支发散的影响。

例如：

Wave64
└ 64 个线程必须尽量保持一致

Wave32
└ 只有 32 个线程需要保持一致

如果一块屏幕同时出现皮肤和衣服，较小的 wave 更容易落在单一材质区域中。

但 wave 越小也不是无条件更好：

更小的 wave
├ 发散粒度更细
└ 但调度与状态管理数量增加

所以它仍然是吞吐率与灵活性之间的折中。

NVIDIA 将其描述为在 GPU 上动态重新排序线程，以改善执行和数据访问的一致性；DirectX Shader Model 6.9 也已经定义相关接口。不过目前 DirectX 的 SER 机制主要围绕 ray-generation 和 ray-tracing workload，而且规范允许某些设备实现接口但不真正执行重排序。​编辑NVIDIA Developer+2​编辑Microsoft GitHub+2

每个 lane 大致拥有：

lane
├ 自己的数据
├ 自己对应的寄存器元素
├ 自己的 active / inactive 状态
└ 自己的计算结果

但是它没有一整套独立的：

├ 取指
├ 解码
├ 指令调度
└ 下一条指令决定

这些控制工作由一组 lane 上方的控制前端共同承担。

一个 warp 的指令需要多少时钟周期、实际分配到多少物理 ALU，取决于 GPU 微架构

需要PIX或RenderDoc这一类帧捕获工具。PIX的GPU Capture会记录应用发出的D3D12 API调用及参数，并允许检查命令、资源和Pipeline状态；它通过位于应用和D3D之间的捕获层观察这些调用。​编辑Microsoft for Developers+1

厂商GPU执行层

GPU机器指令
Wave / Warp执行
Occupancy
Cache命中
内存停顿
Shader Stall
硬件队列并行度

UE视口基本不会完整暴露这一层。这里通常需要：

NVIDIA
└ Nsight Graphics

AMD
└ Radeon GPU Profiler

Intel
└ Graphics Performance Analyzers

这些工具会向更接近厂商GPU硬件的计数器、Shader执行和时间线深入。​编辑NVIDIA Developer+2​编辑GPUOpen+2

即使使用厂商Profiler，通常也不是毫无遮蔽地看到一切。

所以不存在一个单一的"绝对原始视图"。

读取三角形拓扑 └ 选择线框或边缘可视化路径 └ 设置专用Pipeline State或调试Shader └ 额外提交绘制 └ 把线条合成到视口

• 一个 warp 才是由 32 个线程组成。

• 一个 warp 通常不会一半执行皮肤 Shader，另一半执行另一个物体的不同 Shader。

1 个线程 ≈ 1 次 Shader invocation ≈ 被安排到 1 个 lane 上执行 32 个线程 └ 组成 1 个 NVIDIA warp └ 线程分别占据 lane 0～31

Rasterizer 把三角形投影到屏幕后，判断：

这个三角形覆盖了：
├ 屏幕位置 (620, 410)
├ 屏幕位置 (621, 410)
├ 屏幕位置 (622, 410)
├ 屏幕位置 (620, 411)
└ ......

Draw 产生了大量 Pixel Shader invocation

Skin Pixel Shader invocation 0
Skin Pixel Shader invocation 1
Skin Pixel Shader invocation 2
......
Skin Pixel Shader invocation 12,000

硬件不会逐个执行，而会将它们打包：

Warp 0
├ lane 0：Skin invocation 0
├ lane 1：Skin invocation 1
├ lane 2：Skin invocation 2
├ ...
└ lane 31：Skin invocation 31

Warp 1
├ lane 0：Skin invocation 32
├ lane 1：Skin invocation 33
└ ...

Warp 2
└ ...

因此可以暂时理解为：

NVIDIA GPU 通常一次以 32 个 Shader invocation 为一个 warp 来调度。

它不是一个固定的、从左到右每 32 像素切块的屏幕分区。

不会形成：

同一个 warp
├ lane 0～15：执行 SkinPixelShader
└ lane 16～31：执行 WallPixelShader

UE 中，角色皮肤和衣服如果是不同 Material Slot，通常会成为不同的 Mesh Batch / Draw：

角色 Skeletal Mesh ├ Material Slot 0：Skin │ └ Draw Skin sections │ └ Skin shader waves │ ├ Material Slot 1：Cloth │ └ Draw Cloth sections │ └ Cloth shader waves │ └ Material Slot 2：Eye └ Draw Eye sections └ Eye shader waves

所以即便皮肤和衣服在屏幕上紧挨着，正常情况下也不会因为空间相邻就自动塞进同一个 warp。

左上角
└ 一路向右、向下
   └ 完整走完螢幕
      └ 算一次畫面更新

這幾乎是在描述顯示器取得 framebuffer 的方式，而不是 Pixel Shader 的執行順序。

顯示掃描輸出（scan-out）。

先把完整鏈分成三套「分塊」

第一套：GPU 渲染分塊
└ Rasterizer / Tile / Quad / Wave

第二套：Frame Buffer 與 Present
└ Back Buffer → Present → 可供顯示

第三套：顯示掃描
└ Scan-out Engine → Display Link → 螢幕面板

它們都可能看起來像「一塊一塊處理」，但沒有一一對應關係。

遊戲完成一張畫面後，結果存放在一張二維影像資源裡：

Back Buffer
┌────────────────────┐
│ 已經算好的像素資料 │
│                    │
│                    │
└────────────────────┘

程式呼叫 Present 後，DXGI／Windows 顯示系統會讓某張 swap-chain buffer 成為即將顯示的畫面。

接下來不是 Shader Core 再跑一次，而是 GPU 中另外一套顯示硬體：

Display Engine / Scan-out Engine
└ 從顯示用 buffer 讀取像素
   └ 經 DisplayPort / HDMI 傳給螢幕

傳統顯示掃描大致按照畫面行序推進：

第 0 行：左 → 右
第 1 行：左 → 右
第 2 行：左 → 右
......
最後一行

假設顯示引擎正在讀 Frame A：

已掃描部分
┌────────────────────┐
│ Frame A             │
│ Frame A             │
├────────────────────┤ ← 掃描位置
│ 尚未讀取            │
│ 尚未讀取            │
└────────────────────┘

此時程式又 Present 了 Frame B，而且沒有等待適當同步。

顯示引擎可能出現：

上半部
└ 已經從 Frame A 讀出

下半部
└ 改從 Frame B 讀出

Compute Shader threads 可以共享 group shared memory、同步 barrier，以及共同的 group ID？

GPU Graphics Pipeline └ Vertex Processing

Rasterizer └ 產生 Pixel Shader invocations └ 按 quad / wave 執行 └ 寫入 Render Target

Swap Chain └ 完成一張 Back Buffer └ Present └ 選擇可供顯示的 buffer

Display Engine └ 從 buffer 逐步 scan out └ DisplayPort / HDMI └ 螢幕逐步刷新

Shader + Blend/Depth/Rasterizer 状态组成 D3D12 PSO

Static Switch ├ 运行时Shader可以更短 ├ 不需要执行被关闭的支路 └ 代价：产生新的编译版本

Material Analyzer也专门统计静态开关、基础属性覆盖和静态组件遮罩，因为它们会增加Permutation和存储成本。​编辑Epic Games Developers+1

三个互相独立的Static Switch：

A：Detail Normal
B：Clear Coat
C：Wetness

理论组合数是：

2 × 2 × 2 = 8

十个独立布尔开关的潜在组合是：

2¹⁰ = 1024

普通参数变化 └ 同一份DXIL └ 绑定不同Constant Buffer数据 Static Switch变化 └ 不同DXIL Shader Blob └ 通常进入不同的PSO／Shader组合

Translucent

最终颜色
= 当前表面颜色 × 透明度
+ 背景颜色 × 剩余权重

它通常需要：

读取已经存在的背景颜色
├ 启用Blend State

Unity 常见的几种"合批"

• SRP Batcher

  减少 CPU 切换 Shader 和材质数据的成本(是切換pso的成本,drawcall還是這麼多,這兩個mesh不同,所以還是兩個drawcall)，但通常仍然是多个 Draw Call。

• Static Batching

  预先把静态物体的几何数据合并。能减少 Draw Call，但会增加合并后的顶点数据和内存占用，而且不适合会骨骼变形的角色。

• Dynamic Batching

  CPU 每帧把很小的网格拼起来再提交。只适用于规模较小、条件严格的网格；现代硬件上未必划算。

• GPU Instancing

  一次绘制同一个 Mesh 的多个实例。要求几何基本相同，不是"两个不同 Mesh 只因材质相同就合并"。

我的好大佬啊,

• bloopers(NG片段、拍攝失誤花絮,通常是搞笑、出錯的片段,跟「behind-the-scenes」不完全一樣,bloopers 更聚焦在「笑料、NG」)
• outtakes(被剪掉的片段,類似 bloopers,常指沒有被放進正式版本裡的片段)

Tile 通常

GPU 当前处理 framebuffer 中某个矩形区域的工作单位。

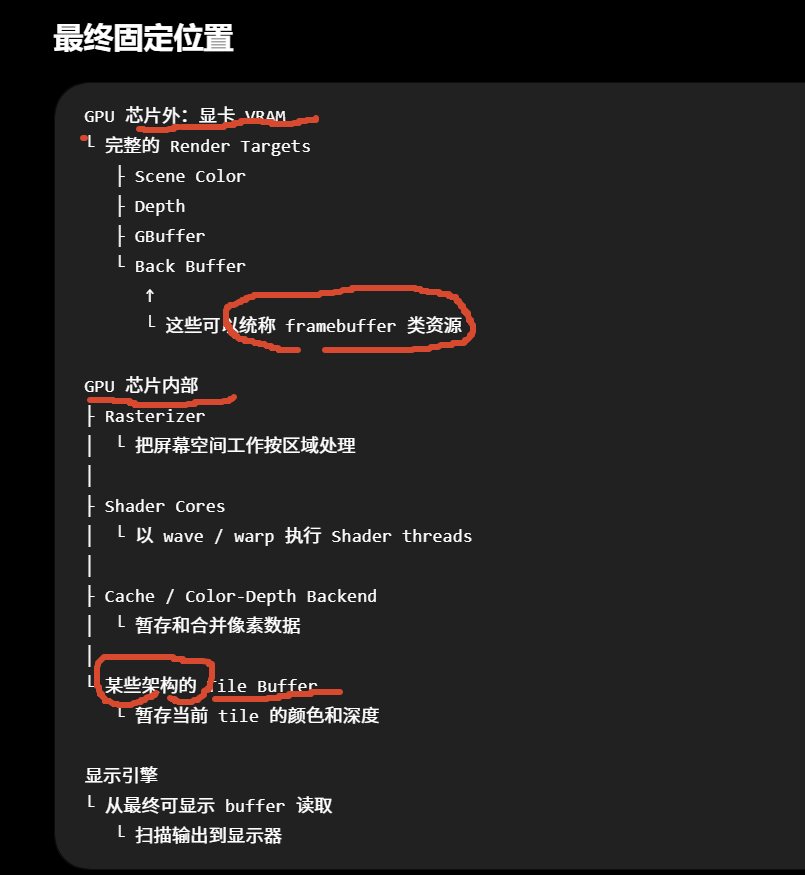

Framebuffer └ 一整张二维结果图，长期存在于 GPU 内存

Framebuffer 在哪里？

以你的 Windows 11 + UE + D3D12 + 独立显卡为例：

UE
└ FRDGTexture / FTextureRHI

D3D12
└ ID3D12Resource
   └ Render Target / Depth Stencil / Back Buffer

GPU 虚拟内存
└ 驱动分配实际物理存储

物理位置
└ 通常主要位于显卡 VRAM

例如 2560×1440 的最终颜色图：

Back Buffer
├ 像素 (0,0)
├ 像素 (1,0)
├ ...
└ 像素 (2559,1439)

不要把 framebuffer 理解成"显存中只有一张屏幕图"。

UE 一帧中可能同时存在很多类似 framebuffer 的二维资源：

GPU VRAM

├ Scene Depth
├ GBuffer A
├ GBuffer B
├ GBuffer C
├ Velocity
├ Scene Color
├ Lumen 中间结果
├ TSR History
├ 后处理临时纹理
└ Swap Chain Back Buffer

现代图形 API 更常用 Render Target、Depth Target、Image、Texture Resource 等准确名称。"Framebuffer"通常是泛指当前用于保存颜色、深度等渲染结果的一组图像。

每次Texture Sample大致涉及：

计算UV和Mip
└ 查询Texture Cache
   ├ 命中：较便宜
   └ 未命中：从更远层级读取纹理数据
      └ 最终可能访问显存

一个ALU很多但纹理很少的Shader，可能处于Compute-bound；一个指令不多但大量读取纹理和Render Target的Shader，可能是Bandwidth-bound。

带宽需求 ≈ 屏幕像素数 × 每像素读写字节数 × Pass数量 × Overdraw

tile，主要指 raster tile / render tile。

它首先只是一个坐标范围：

整张 Render Target：2560×1440

某个 Tile：
x = 320～335
y = 160～175

也就是：

Framebuffer
┌──────────────────────────────┐
│                              │
│       ┌────────────┐         │
│       │ 当前 Tile  │         │
│       └────────────┘         │
│                              │
└──────────────────────────────┘

因此 tile 首先"位于"：

Framebuffer 的二维坐标空间中。

物理上，tile 的像素数据在哪里？

这取决于 GPU 架构。

Tile-based GPU

在典型的移动端 Tile-Based Deferred Renderer 中：

外部内存 / 显存
└ 完整 Framebuffer

GPU 芯片内部
└ 小型高速 Tile Buffer
   └ 只容纳当前一个或少数几个 tile

流程是：

1. 把场景几何按屏幕 tile 分类

2. 选择一个 tile
   └ 例如 16×16 或 32×32 区域

3. 在 GPU 芯片内部计算该 tile
   ├ Color
   ├ Depth
   ├ Stencil
   └ MSAA samples

4. tile 完成
   └ resolve / store

5. 写回外部 framebuffer

6. 处理下一个 tile

关系就是：

VRAM / DRAM
└ 完整 Framebuffer
   ↑
   │ Tile 完成后写回
   │
GPU On-Chip Memory
└ 当前 Tile 的临时颜色和深度

Arm 对 tile-based rendering 的说明正是：处理中的 tile 数据保留在片上 tile buffer，结束后才把结果写回外部内存中的 framebuffer，从而减少外部内存带宽。​编辑Arm Developer+1

Tile 和 wave 又在哪里相遇？

假设 GPU 正在处理 framebuffer 中的一个区域：

Tile：16×16
└ 256 个像素位置

Rasterizer 判断哪些三角形覆盖它：

Tile
├ 三角形 A 覆盖 80 个位置
├ 三角形 B 覆盖 120 个位置
└ 其他位置没有覆盖

然后产生 Pixel Shader invocation：

Fragments
└ Pixel Shader threads
   └ 被组成多个 wave / warp

如果是 32-lane warp，忽略边缘、overdraw、helper lane 和 MSAA：

256 invocations
└ 最少大致需要 8 个 warps

[numthreads(8, 8, 1)]

但这是 Compute Shader 的工作网格，不等于光栅器内部 tile，也不等于显示器 scan-out 区域。

​

Arm 将这种 render pass 模型描述为：attachment 数据在 tile 内处理，通常只在 render pass 结束时产生外部内存输出；如果结果后续不需要，甚至可以完全跳过 store。​编辑Arm Developer+1

即使手机是统一内存：

CPU 和 GPU
└ 共享同一组 LPDDR

这组 LPDDR 对 GPU 核心而言，仍然是 off-chip memory。

为什么"片上"和"外部"差别这么大

这里的"外部"不是指 GPU 以外的另一台设备。

它指的是：

GPU 芯片内部
├ Shader Core
├ Cache
└ Tile SRAM

与：

GPU 芯片外部
└ LPDDR / GDDR / 系统 DRAM

而访问 tile SRAM 是：

Shader Core
→ GPU 芯片内部 SRAM

后者通常更省能耗、延迟更低，而且不会占用外部内存带宽。Apple 也直接把 TBDR 的价值表述为避免 GPU 与 system memory 之间昂贵的往返访问。​编辑Apple Developer

因此移动端强调 tile，不是因为 framebuffer 的定义变了，而是因为：

手机 SoC
├ 功耗预算小
├ 内存带宽有限
├ CPU/GPU/NPU 共用 LPDDR
└ 无法频繁搬运大量 framebuffer 数据

Imagination 将降低 system-memory bandwidth 视为 PowerVR TBDR 的核心设计原则。​编辑Imgtec Documentation

---

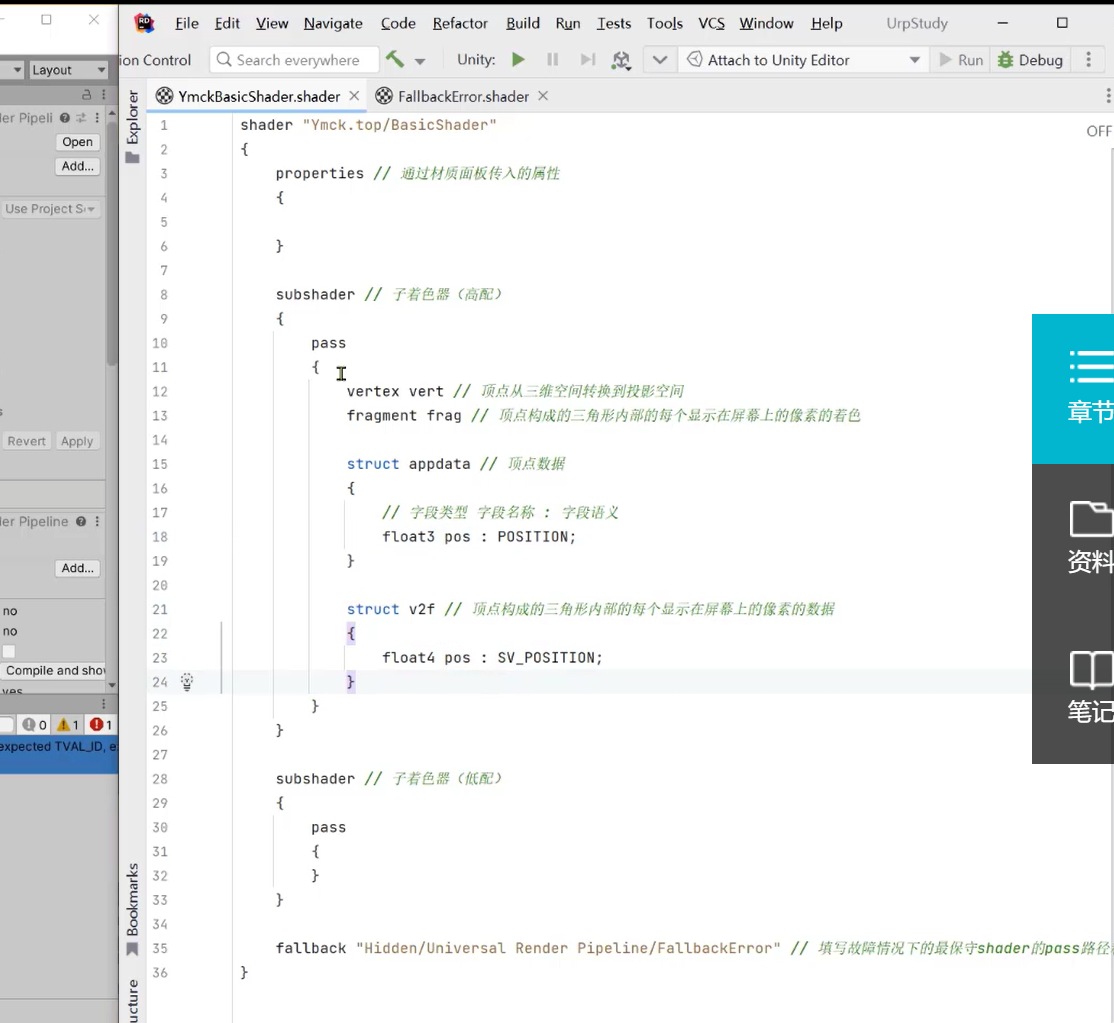

SV_* 是 HLSL 中由 Direct3D 規範保留的「系統語義」。把變數標記為 : SV_X，就是把這個變數綁定到一個由圖形管線定義的接口端點；它在哪個階段可用、由誰產生、由誰消費、數值如何解釋以及會造成什麼管線行為，都由圖形 API 規範決定，而不是 Shader 作者自由約定。

: SV_POSITION └─ 宣告這個返回值要交給 Rasterizer，作為頂點位置

Rasterizer 不會進入你的函式裡搜尋：

哪個 float4 看起來像位置？
哪個變數叫 pos？
哪一行做了矩陣乘法？

它只接收正式的 Shader 輸出接口。Direct3D 明確要求送往 Rasterizer 的頂點輸出至少包含最終四分量位置，並用 SV_POSITION 標記；Rasterizer 隨後才執行裁切、透視除法、Viewport 映射和片元生成。​编辑Microsoft Learn+1

False 意思只是：

目前這張材質圖
├─ 沒有 Scene Color 節點
├─ 沒有 PerInstanceRandom 節點
├─ 沒有 PerInstanceCustomData 節點
└─ 沒有 VertexInterpolator 節點

不是說：

這個材質現在沒有隨機數
這個材質現在沒有 instance
這個材質現在是靜止的

Epic 對 PerInstanceRandom 的定義是：

InstancedStaticMeshComponent 為每個 instance 提供一個隨機值；同一 instance 內它保持不變，但不同 instance 可以不同。​编辑Epic Games Developers+1

因此它的完整路徑是：

Material Asset
└─ 圖中存在 PerInstanceRandom 節點
   └─ 編譯器標記：
      Has Per Instance Random = True
         └─ Shader 編譯出讀取該輸入的程式碼
            └─ Draw 時由 InstancedStaticMeshComponent 提供數值

而且這裡的 Random 也不等於「每幀亂跳」：

同一個 instance
└─ 通常保持同一個 random value

不同 instance
└─ random value 不同

所以更準確的名稱其實接近：

Uses Stable Per-Instance Random Input

只是 UI 為了簡短寫成了：

Has Per Instance Random

但它其實是全方向的

你說「不是全方位地看到」，這部分反了。

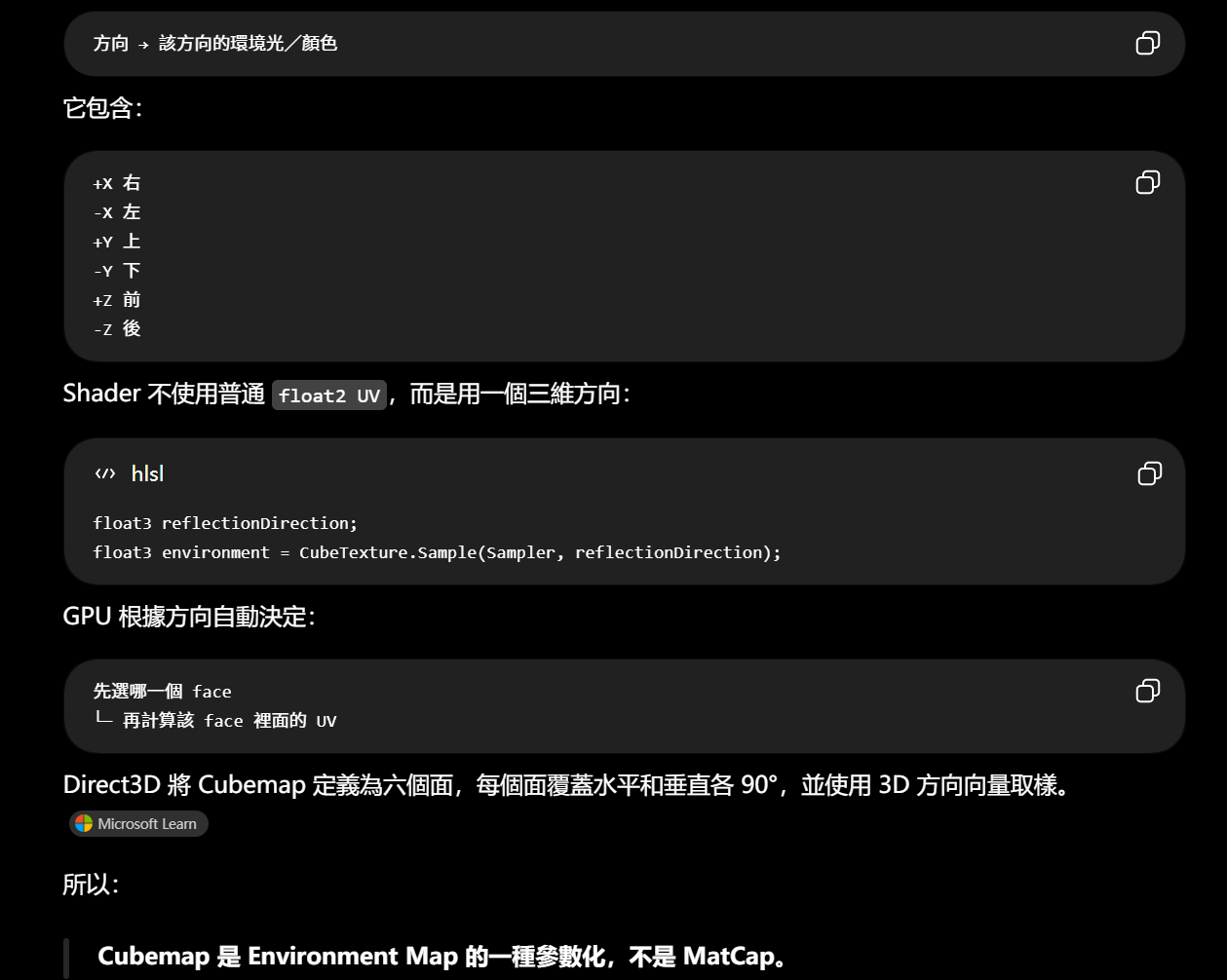

Environment Map 通常就是要描述某一個空間點周圍的全部方向 。例如 Cubemap 用六個面覆蓋完整方向域；Shader 使用反射向量去查相應方向。​编辑Microsoft Learn+1

你截圖右側也明確寫了：

the computation of the texture coordinates
is possible for all viewing directions

也就是：

無論攝影機從哪個方向觀看物體，都應該能計算對應的環境貼圖座標。

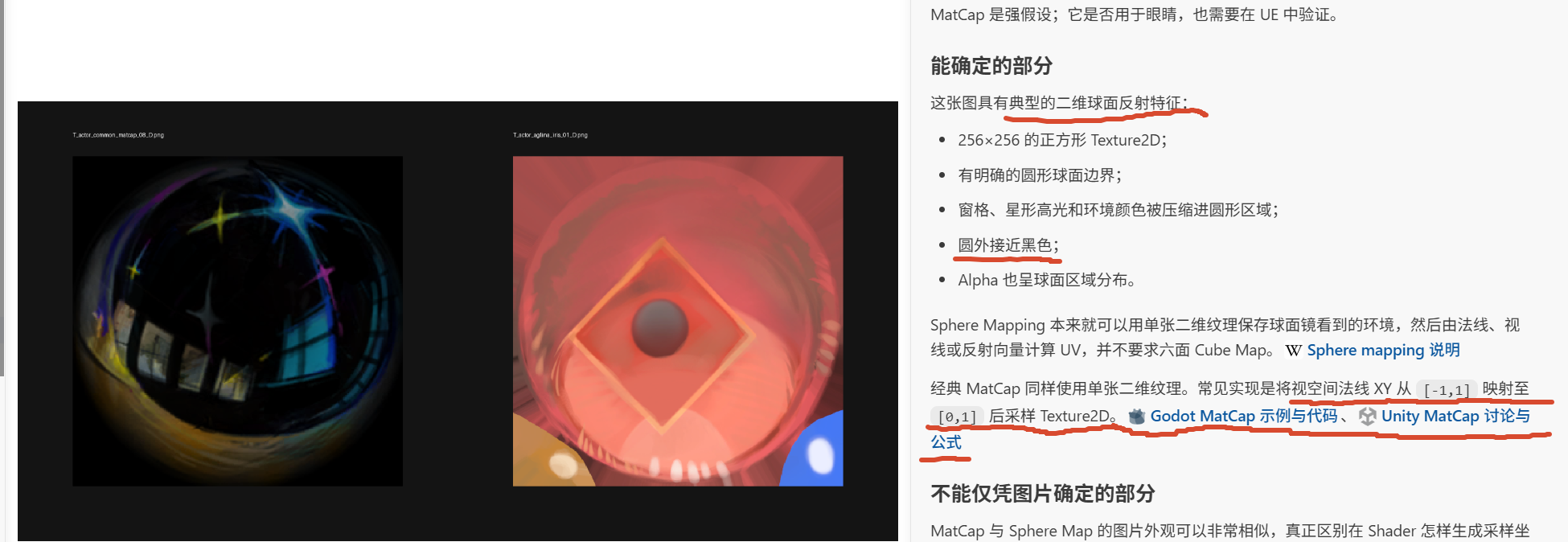

MatCap 与 Sphere Map 的图片外观可以非常相似，真正区别在 Shader 怎样生成采样坐标：

经典 MatCap：
ViewSpaceNormal.xy → UV

Sphere Map：
Normal + ViewDirection → ReflectionVector → UV

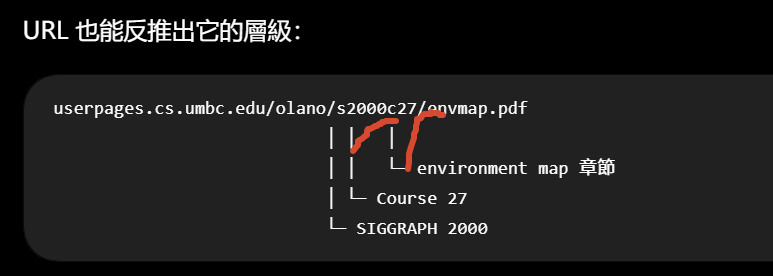

這份 PDF 在「文獻搜索體系」裡，不應先歸類成普通的 SIGGRAPH 論文。它的準確身份是：

ACM SIGGRAPH 2000
└─ Courses 教學課程
   └─ Course 27
      └─ Approaches for Procedural Shading on Graphics Hardware
         └─ Course Notes 課程講義合集
            └─ Uses of Environment Maps
               └─ Environment Maps and Their Applications
                  作者：Wolfgang Heidrich

SIGGRAPH 2000 的 Course 27 標題頁明確寫的是 "SIGGRAPH 2000 Course 27 Notes --- Approaches for Procedural Shading on Graphics Hardware" 。而課程目錄則把這份 PDF 放在 "Uses of environment maps -- Heidrich" 這一節下。​编辑UMBC User Pages+1

所以最準確的稱呼是：

SIGGRAPH Course Notes 中的一篇 tutorial/survey chapter。

​

使用完整標題加作者：

"Environment Maps and Their Applications" Wolfgang Heidrich

或者加文獻類型：

"Environment Maps and Their Applications" "course notes"
"Environment Maps and Their Applications" SIGGRAPH 2000
Wolfgang Heidrich environment maps tutorial

environment maps

因為現在這個詞還大量指向機器人、SLAM、無線網路的 radio environment map，以及 AI agent 的 environment map。

paraboloid /pəˈræbəlɔɪd/(最可能,拼字最接近)

數學/幾何學術語,「拋物面」------由拋物線(parabola)旋轉或延伸而成的三維曲面,常見於衛星天線、探照燈反射面的形狀(利用拋物面能把光線/訊號聚焦到一點的特性)

另外，這門課後來延續成了 Real-Time Shading 的課程與書籍體系。2001 年的課程頁面明確說它之前的名稱就是 "Approaches for Procedural Shading on Graphics Hardware"；Marc Olano、John Hart、Wolfgang Heidrich 和 Michael McCool 又在 2002 年出版了《Real-Time Shading》。​编辑UMBC CSEE+2​编辑Illinois Experts+2

​

https://lunakittems.artstation.com/projects/vJqAQA

https://www.reddit.com/r/Unity3D/comments/1seqrq9/a_different_way_to_do_stylized_eyes_in_unity_i/

​

cornea

「擴張、放大、變寬的動作或狀態」

• 例句:"nitric oxide causes dilation of the blood vessels"(一氧化氮會導致血管擴張)
• 截圖上方也提到 "Pupil dilation"(瞳孔放大/擴張)------這是很常見的醫學用語,指瞳孔因光線變化、情緒、藥物等因素而放大

「(對某個主題)長篇大論地說明/書寫」

• 例句:"the main editorial involved no dilation on the privileges or responsibilities of citizenship"(這篇社論並沒有針對公民的權利或義務做長篇闡述)

順便回應你之前在虛幻引擎影片裡看到的 "time dilation":

那段影片裡提到的 time dilation (時間膨脹/時間延緩)用的就是這個字的第一個意思 ------「擴張、延展」,在遊戲開發語境裡,time dilation 指把時間的流速拉長/放慢(類似「子彈時間 bullet time」效果),讓遊戲裡的時間變慢,產生類似電影裡慢動作的效果,這也解釋了為什麼那支切割教學影片裡用 time dilation 來製造「慢動作切割方塊」的畫面。

​

Cornea 角膜 ------ 眼球最前面透明的「保護玻璃」,截圖裡形容成「虹膜的擋風玻璃」很貼切

Retina 視網膜 ------ 眼球最內側後方,負責「感光成像」,像相機的「感光元件/底片」

• Sclera 鞏膜 ------ 就是眼白,包覆整個眼球的白色外殼(眼睛的「外牆」)
• Conjunctiva 結膜 ------ 覆蓋在鞏膜和眼瞼內側的一層透明黏膜(保護、潤滑用)

六個方向的那種不叫 MatCap Texture，它叫：

Cubemap / Cube Texture / Cubic Environment Map

Environment Map ├─ Cubemap │ └─ 六個方形面表示完整方向 │ ├─ Sphere Map / Lat-long / Octahedral Map │ └─ 用一張 2D 圖重新排列完整方向 │ └─ MatCap └─ 用一張 2D 圖保存球面材質的最終外觀

​

「六張圖」不一定代表六個磁碟文件。它在 GPU 裡通常是一個邏輯資源：

TextureCube
└─ 6 個 array slices / faces

輸入文件也可能是：

六個獨立文件
一張十字排列圖
一張橫向 strip
一張 HDRI，導入後轉成 Cubemap

眼睛模型的 3 大組成元件

• 眼球（The eye ball）

  • 結構： 極為簡單的半球體模型（Hemisphere）。

  • 用途： 套用主要的眼睛貼圖與眼球著色器（Eye Shader）。

• 眼睛覆蓋層（The eye overlay）

  • 結構： 覆蓋在眼球與眼瞼（眼皮）接縫處的小型網格模型。

  • 用途： 專門用來計算與產生環境光遮蔽（Ambient Occlusion），讓眼球與眼瞼之間的過渡更自然、更有嵌入感，避免眼球看起來像是浮在臉上。

• 睫毛（The eye lashes）

  • 結構： 獨立的簡單網格模型。

  • 用途： 套用帶有透明通道（Alpha Blended）的睫毛貼圖。

​

​

CRYENGINE | Documentation - Eye Shader (Pre-3.6)

六個面的那種是 Cubemap Texture，不算 MatCap Texture。單張圖片也不一定是 MatCap，它可能是另一種 Environment Map 參數化。判斷標準不是圖片數量，而是圖片中的像素表示「環境方向」還是「材質表面朝向的最終外觀」。

​

BSSRDF 則允許：

光在位置 Pi 進入
└─ 在物體內部散射
   └─ 從另一個位置 Po 離開

普通 BRDF 假設：

光在位置 P 進入
└─ 仍然從位置 P 離開

典型材質：

皮膚
蠟
牛奶
玉石
大理石

一個材質不是只能有一個反射模式。

Material BSDF
├─ Diffuse lobe
├─ Specular reflection lobe
├─ Clear coat lobe
├─ Sheen lobe
└─ Transmission lobe

例如塑膠：

塑膠 BSDF
├─ 表面介質高光
│  └─ Specular microfacet BRDF
└─ 材料內部散射後返回
   └─ Diffuse BRDF

金屬：

金屬 BSDF
├─ Conductive specular BRDF
└─ 幾乎沒有普通 diffuse lobe

玻璃：

玻璃 BSDF
├─ Specular reflection BRDF
└─ Specular transmission BTDF

最常見的 Microfacet BRDF

現代 PBR 的 Specular 通常使用微表面模型：

宏觀看起來平滑的表面
└─ 微觀上由大量微小鏡面組成

典型形式：

fr=D F G4(N⋅L)(N⋅V)f_r = \frac{D\,F\,G} {4(N\cdot L)(N\cdot V)}fr​=4(N⋅L)(N⋅V)DFG​

D：Normal Distribution Function
└─ 有多少 microfacet 朝向 Half Vector
   └─ Roughness 主要影響這裡

F：Fresnel
└─ 不同觀看角度反射多少光

G：Geometry / Visibility
└─ microfacet 之間的遮蔽與陰影

分母
└─ 幾何投影和正規化

Roughness └─ 控制 specular lobe 的寬度和形狀

Lambert Diffuse 則是最簡單的漫反射 BRDF：

fd=ρπf_d=\frac{\rho}{\pi}fd​=πρ​

其中 ρ\rhoρ 是表面反照率。

UE 5.8 的 Substrate 把材質理解為 Slab of Matter，每個 Slab 是一個 principled BSDF 表示

Substrate Material
└─ Slab BSDF
   ├─ Diffuse response
   ├─ Specular response
   ├─ Roughness
   ├─ Mean free path
   ├─ Transmittance
   └─ F0 / F90 等物理參數

多層材質：

Top Slab：透明塗層
└─ Vertical Layer Operator
   └─ Bottom Slab：金屬／塑膠／皮膚

這不是單純：

Color A + Color B

而是接近：

光先與上層 BSDF 交互
├─ 一部分反射
└─ 一部分進入下層
   └─ 再與下層 BSDF 交互

Substrate 的層級是：

Material Graph
└─ 建立 Slab BSDF
   └─ 組合多個 Slab
      └─ 編譯成引擎可執行的材質表示
         └─ 在 Base Pass／Lighting Pass 等位置使用

• impersonator /ɪmˈpɜːsəneɪtər/,意思是「模仿者、模仿藝人」------指模仿某個名人(外表、聲音、表演風格)的人,常見於模仿秀、翻唱歌手等

Shift + 點擊 Red 左側眼睛
└ 只顯示 Red，其他通道全部隱藏

同理可以查看 Green、Blue、Alpha。普通點擊眼睛只是逐個顯示／隱藏；Shift + 點擊眼睛 會隔離該通道。​编辑GIMP Documentation

​

先看這句話字面上想表達什麼:

"Why is it that people who sing are better at speaking than they are at talking normally?"

= 「為什麼會唱歌的人,講話會比他們平常說話還要厲害?」

問題出在哪:

• speaking(說話、發聲表達)
• talking normally(平常正常說話)

這兩者在英文裡幾乎是同義詞,一般情況下沒有明確區分「speaking」和「talking」誰更高級/正式,所以整句話變成「說話比說話厲害」,邏輯上顯得很奇怪、甚至有點同義反覆(tautology)的感覺。

Skeletal Mesh／Asset Preview Viewport 裡：

按住 L
└ 同時按住滑鼠左鍵拖動
   └ 旋轉預覽場景的 Directional Light

不是 Ctrl + L。Ctrl + L 通常是 Level Viewport 裡操控場景太陽光；資產預覽窗口使用的是 L + LMB Drag 。Epic 的 UE 5.8 文件也將其列為 L + Mouse Move／Hold L and drag with the left mouse button。​编辑Epic Games Developers+1

Ramp 更适合美术控制：

• 可以决定阴影颜色；
• 可以控制分界是硬还是软；
• 可以增加第三、第四色阶；
• 可以让不同材质使用不同明暗风格；
• 改贴图即可调整效果，不必修改 Shader。

• vermin /ˈvɜːmɪn/ = 「害獸、害蟲」,泛指老鼠、田鼠這類會危害農作物或環境衛生的小型野生動物
• humanely /ˈhjuːmeɪnli/ = 「人道地」------強調用盡量減少痛苦、快速致死的方式進行,而不是殘忍虐殺
• shot(過去分詞,shoot 的過去分詞)= 「被射殺」

"is effectively dead. The twitching is literally just nerves."

= 「(牠)實際上已經死了。那些抽搐純粹只是神經反應。」

這句話的背景知識(常見於狩獵/害獸防治影片):

動物被射殺瞬間死亡後,身體有時還會出現抽搐(twitching) ,這是神經系統的殘餘反射動作,不代表動物還活著、還在痛苦掙扎,講者在解釋這一點,避免觀眾誤以為動物「死不透、還在受苦」。

KIA = Killed In Action(軍事用語「陣亡」,這裡被戲謔地借用來統計「被射殺確認死亡的老鼠數量」,68隻)

riddle 這個字的動詞意思:

「(被大量的洞、痕跡等)佈滿、遍布」------通常是負面、密集、到處都是的畫面感:

• riddled with bullet holes(佈滿彈孔)
• riddled with mistakes(錯誤百出、到處都是錯)
• riddled with rats(老鼠成災、到處都是老鼠)

"Nice little ambush point."

逐字翻譯:

= 「(這是個)不錯的小埋伏點。」

單字解釋:

ambush /ˈæmbʊʃ/,重音在第一音節

• 名詞:埋伏、伏擊
• 動詞:伏擊、突襲
• ambush point = 埋伏地點,軍事/狩獵用語,指「適合躲藏起來、等待獵物/敵人出現再突然行動的位置」

"Rancher takes care of big Predator problem | 70 Coyotes Down"

= 「牧場主人解決了嚴重的掠食者問題 | 70隻郊狼(北美狼)倒下」
"But managed to uh redeem myself."
逐字翻譯:

= 「但(我)還是設法挽回了面子/扳回一城。」

"rancher my ass bro is a full spec ops unit 😭"

= 「什麼牧場主人啊,老兄根本就是一整支特種部隊。」

• "my ass" (口語粗俗用法)------放在名詞後面表示「才怪、屁啦」,強烈質疑/否定前面那個說法,類似中文「什麼XX啊」的嘲諷語氣
  • "Rancher, my ass" = 「牧場主人?才怪咧」
• spec ops(specialized operations 的縮寫)= 「特種部隊」

留言2(@janedoecheezepizza,5.6K讚):

"This man never lost on a dog round on cod zombies"

= 「這傢伙在《決勝時刻:殭屍模式》的『狗狗關卡』裡肯定從沒輸過。」

• cod = Call of Duty(《決勝時刻》,知名射擊遊戲系列)的縮寫
• zombies(殭屍模式)= 《決勝時刻》裡一個很受歡迎的殭屍生存遊戲模式
• "dog round" = 殭屍模式裡,偶爾會出現的一波「特殊殭屍狗」關卡,是玩家公認最容易失手、最緊張刺激的回合之一

"gifted with the cat distribution system"------這是網路流行梗,"cat distribution system"(貓咪分配系統)是一個幽默的說法,意指「貓好像會自己神秘地找到適合的人類/家庭收養牠們」,彷彿宇宙中真的存在一套系統會把流浪貓分配給有緣人

NVD = Normal Vaginal Delivery(自然產、經陰道自然分娩)------相對於剖腹產(C-section),指產婦經由產道自然生產的方式

Delayed cry (延遲哭泣)------指新生兒出生後沒有立即哭出聲,正常情況下新生兒出生應該馬上啼哭(這是肺部開始自主呼吸的重要指標),如果延遲哭泣,代表新生兒可能有呼吸窘迫或缺氧的狀況,需要緊急處理

Full Resuscitation /ˌriːsəsɪˈteɪʃən/ = 「完整復甦(急救)程序」

• resuscitation 這個字用你熟悉的規則看:-tation 讀 /teɪʃən/(符合 -tion 顎化規則)
• 指針對新生兒進行的一系列急救措施(清除呼吸道、刺激呼吸、必要時人工給氧或心肺復甦)

Shocking legs

這裡不是字面上的「令人震驚的腿」，而是英式口語裡的：

shocking

└ extremely bad

└ terrible / awful

└ 糟糕透了、難看得要命

完整句本來是：

He had shocking legs.

他的腿難看得要命。

但口語中直接把主語和動詞全部刪掉：

Shocking legs.

為什麼使用 had

he had nice legs

使用過去式，是因為 Alex 現在已經失去雙腿。這句同時存在兩層意思：

過去他的腿也並不好看；

現在他沒有腿了，但這不影響她愛他。

所以這個笑話利用了 had 的現實背景。假如只是普通伴侶，說：

He didn't have nice legs.

原句是：

Alex has been home with his family for six weeks, but is now returning to hospital for an extended period of rehabilitation.

"Are you going to be okay?"

意思是：

Alex 已經在家和家人生活了六週，但現在要再次回到醫院，接受一段較長時間的復健。

「一個人會沒事嗎／能應付得來嗎？」

這裡的 rehabilitation 是不可數名詞，表示整體的復健過程，不是一次次獨立的「復健」。

rehabilitation

└ 恢復身體功能與獨立生活能力的整體過程

　 ├ 物理治療

　 ├ 職能治療

　 ├ 義肢訓練

　 └ 日常生活技能訓練

所以不是：

several rehabilitations

I wasn't prepared for what came my way.

我沒有準備好應對後來發生在我身上的事。

cats are coddled

└ 貓被嬌養、被過度保護

like plush toys

└ 像對待絨毛玩具一樣

coddle

coddle 不只是一般的「照顧」。

它帶有：

給予過度保護

└ 過分寵愛

└ 不把對方當成能獨立行動的存在

└ Texture Coordinate：產生原始座標 (X, Y, Z) └ Mapping：平移、旋轉、縮放這組座標

https://cdna.artstation.com/p/media_assets/images/images/000/668/470/original/10.gif?1605038889

作者在文中寫道：

"looking over the model, finding areas that either blend into the background or lack discernible form, and putting in lights..."

意思是：在審視模型時，尋找那些「跟背景融為一體」或者「因為缺乏光影對比，導致看不清幾何立體輪廓」的地方。

真正需要管的是：

无论灯从哪里来，角色材质是否能够稳定、可控、性能合理地响应它。

测试灯光组不是最终游戏布光，而是材质实验室。就像测试动画不代表角色永远只播放测试动作。

我檢查了圖片，它是：

1024 × 32

而：

1024 = 32 × 32

所以它正好是：

32 個小格
每格 32 × 32
＝ 32 × 32 × 32 個查找點

也就是一個 32³ 的顏色立方體。

Epic 的 UE 5.8 文件展示的是同一種結構，只是用較低解析度的 16³ LUT，攤平後是 256×16；你這張則是更細的 32³ LUT。
在攝影學中，EV 是由「光圈、快門速度」共同決定的數值。UE 改採基於物理的光照計算（PBR）後，導入了 EV100 作為標準：

• 定義 ：當感光度固定在 ISO 100 、光圈為 f/1.0 、快門時間為 1秒 時，其曝光量定義為 EV100 = 0。

人物材質先算出一個 RGB，再把這個 RGB 轉成這張 1024×32 圖上的座標。

EV100 不是光照强度，也不是最终画面亮度。

它是一个以 ISO 100 为基准、用 log₂ 表示的相机曝光档位：

EV100=log⁡2(N2t⋅100ISO)EV_{100}=\log_2\left(\frac{N^2}{t}\cdot\frac{100}{ISO}\right)EV100​=log2​(tN2​⋅ISO100​)

其中：

• NNN：光圈 F-number，例如 f/2.8 中的 2.8

• ttt：快门打开时间，单位为秒，例如 1/60 秒

• ISOISOISO：感光度

UE 的物理相机曝光正是根据光圈、快门和 ISO 计算 EV100。​编辑Epic Games Developers+1

---

EV100 在 UE 渲染链中的位置

场景中的灯光
├─ Directional Light：Lux
├─ Point / Spot / Rect Light：Lumen 或 Candela
└─ Emissive / Sky：cd/m²
        ↓
表面接收到光，着色器计算 HDR Scene Color
        ↓
曝光测光
├─ Manual：相机参数或固定 EV100
└─ Auto Exposure：分析画面亮度直方图
        ↓
得到 Target EV100
        ↓
转换成线性 Exposure multiplier
        ↓
Scene Color × Exposure
        ↓
Tonemapper / Local Exposure / Color Grading
        ↓
SDR 或 HDR 显示输出

为什么 EV100 每增加 1，画面就暗一半

暂时忽略曝光补偿，曝光倍率的核心关系可以写成：

Exposure=2−EV100Exposure=2^{-EV_{100}}Exposure=2−EV100​

也就是：

EV100	曝光倍率
0	1
1	1/2
2	1/4
3	1/8
8	1/256
15	1/32768

Min EV100 / Max EV100

它们不是输出亮度，而是自动曝光允许移动的范围：

自动曝光计算 Target EV100
└─ Clamp(Target EV100, Min EV100, Max EV100)
   └─ Actual EV100 逐渐向它移动

例如：

Min EV100 = 5
Max EV100 = 12

意味着自动曝光只能在 5 到 12 档之间适应。

Pre-Exposure 又是什么

UE 并不一定等到后处理阶段才把完整曝光乘上去。为了防止现实级灯光数值使低精度 Scene Color Render Target 溢出，UE 会把前一帧的曝光值提前应用到着色器计算中。

巨大 HDR 光照结果
└─ Shader 内应用 Previous Frame Pre-Exposure
   └─ 把数值搬到较安全的范围
      └─ 写入 Scene Color
         └─ 后续阶段恢复正确曝光语义

它的作用主要是数值范围重映射：

• 降低 Render Target 溢出风险

EV 是 Exposure Value 的縮寫。

感光度固定為 ISO 100 的基準下
現實世界的亮度跨度太過恐怖（太陽 vs. 螢幕）
電腦螢幕的發光能力和現實世界相比，弱小得像一根火柴。

• 現實的太陽 ：亮度高達 1,000,000,000 Nits（亮度單位）。
• 現實的點燈室內 ：大約只有 100 ~ 300 Nits。
• 您的普通電腦螢幕 ：最大亮度頂多 300 ~ 500 Nits 。

如果電腦強制只用一個絕對亮度基準（不准像相機那樣調整快門和 ISO 100），當玩家從大白天的戶外走進山洞時，因為太陽和山洞的物理光線相差了百萬倍， 您的電腦螢幕根本沒有足夠的物理發光範圍來同時呈現這兩種極端 。如果不用 ISO/EV 去做動態「平移（壓縮）」，畫面不是全白（瞎掉）就是全黑。
「肆意調整」其實是舊時代的壞習慣（現在正在被校正）
您說的「不該肆意調」完全說中了現代遊戲開發的轉折點：

• 以前的舊遊戲（非物理渲染） ：美術覺得太暗就拼命調大燈光強度，覺得太亮就調低曝光。這導致同一個角色換張地圖就直接毀容、變色。
• 現在的 UE5（Lumen 時代） ：Epic Games 官方現在極度反對肆意調整。他們目前的標準工作流就是**「鎖定 EV/ISO基準」** 。
  • 官方要求開發者：太陽光必須死死固定在 100,000 Lux（大自然物理值）。
  • 鏡頭的 EV100 必須鎖定在符合大白天的 14。
  • 不准任何人私自去調亮度 。如果畫面不對，代表你的材質反射率做錯了，必須回去修改材質。

HDR Render Target 使用浮点格式。它虽然可以存储大于 1.0 的值，但仍然不是无限大：

8-bit UNORM
└─ 通常只能表示 0～1
   └─ 超出时被 Clamp

16-bit Float
└─ 可以表示很大的 HDR 数值
   └─ 但仍然存在最大有限值
      └─ 超出后可能成为 Inf、NaN 或产生异常结果

所以"Render Target 溢出"准确来说是：

Shader 算出了一个数值，但目标纹理使用的像素格式没有足够的数值范围保存它。

现实尺度灯光之间的跨度非常大。暗室可能只有几个 Lux，日光可能达到数万甚至十万 Lux；高亮反射、自发光、Bloom 输入和多盏灯累积后，Scene Color 中的数字可能进一步放大。Epic 明确指出，极亮光源可能使低精度 Scene Color Render Target 出现算术溢出或黑斑，因此 UE 使用 Pre-Exposure 缩小写入 Scene Color 所需的数值范围。​编辑Epic Games Developers+1

EV100 是数字相机观察 HDR 场景时的曝光标尺，而不是数字世界灯光本身的亮度标尺。

变灰正是在告诉你：Manual 模式不使用这些参数。

需要纠正一个容易混淆的地方：这个 Post Process 面板在关闭 Apply Physical Camera Exposure 后，通常并没有一个单独让你填写"Manual EV100"的输入框。此时画面基准主要由 Manual 的固定曝光公式和 Exposure Compensation 决定。

所以对你最实用的理解是：

这三个设置负责固定相机；画面太黑或太亮以后优先调整灯光，不再让相机追着场景变化。

• RD = Ramp Diffuse 或 Ramp/Diffuse
• RS = Ramp Specular 或 Ramp/Specular

后面的兰伯特、GGX 高光、阴影、灯光累加都由 UE 的 Default Lit Shading Model 在材质节点之后完成，所以你看不到那些节点，但它们仍然存在：

Base Color
    ↓
UE Default Lit：N·L、阴影、间接光、Specular BRDF
    ↓
曝光与 Tonemapper

如果把 LUT 用来重映射 Base Color，流程只是：

BaseColor Texture → LUT → Base Color → UE 默认光照

它只改变"送入光照计算的颜色"，没有替代兰伯特，也没有决定明暗边界。

生效链路：材质重新编译 → Shader permutation / HLSL 生成 → RHI 创建 GPU shader 与管线状态 → 图形 API → 显卡驱动与操作系统 → GPU 执行。

Unlit 不是"不走虚幻的渲染管线"，而是"不走虚幻的光照模型"。

放到 UE 裡看，就是這條鏈

Blender
└ 計算平滑法線
   └ 編碼成 float2
      └ 寫入 EXTRATUV0

FBX
└ 將額外 UV Channel 一起匯出

UE Skeletal Mesh
└ UV Channel 1 / 2 / 3

UE Material
└ TextureCoordinate
   └ Coordinate Index 指向該通道
      └ ×2 - 1
         └ 重建／解碼 Normal
            ├ 用於 World Position Offset 描邊
            └ 用於自訂頭髮光照

UE 官方也把 mesh UV 描述為逐頂點屬性；材質可以通過不同的 Texture Coordinate 通道取得它們。

因为法线向量的长度恒为1（Rho是球面坐标中到原点的距离），所以不需要存储Rho，只需存储表示方向的两个角度参数Theta（方位角，绕Z轴旋转的角度）和Phi（极角，与Z轴的夹角）。原文中球面坐标编码法线的方法正是利用了这一点，通过atan2(n.y, n.x)计算Theta，直接取n.z（对应Phi的余弦值）来简化存储，把三维向量压缩成二维数据。

实际工程中的选择

方法	存什么	优点	缺点
Stereo Projection	n.x, n.y	解码快，简单	赤道附近精度差
球面坐标	θ, n.z	各方向精度较均匀	两极不稳定，解码需三角函数
八面体编码	(做了八面体投影后的 xy)	精度均匀，解码快，无极点问题	编码稍复杂

实际上在现代图形学中，​八面体编码反而是更主流的选择，因为它兼顾了精度均匀和解码效率，避免了前两种方法的各自痛点。

压缩方法（球面坐标、八面体等）

Vertex Color 與額外 UV 都是在增加頂點屬性，不是在增加幾何面數。它們都會增加 Vertex Buffer 資料；預設 RGBA8 Vertex Color 和 half2 UV 通常都是每個 Render Vertex 4 bytes，但 UV 把位元集中在兩個分量上，所以更適合高精度的二維法線編碼。

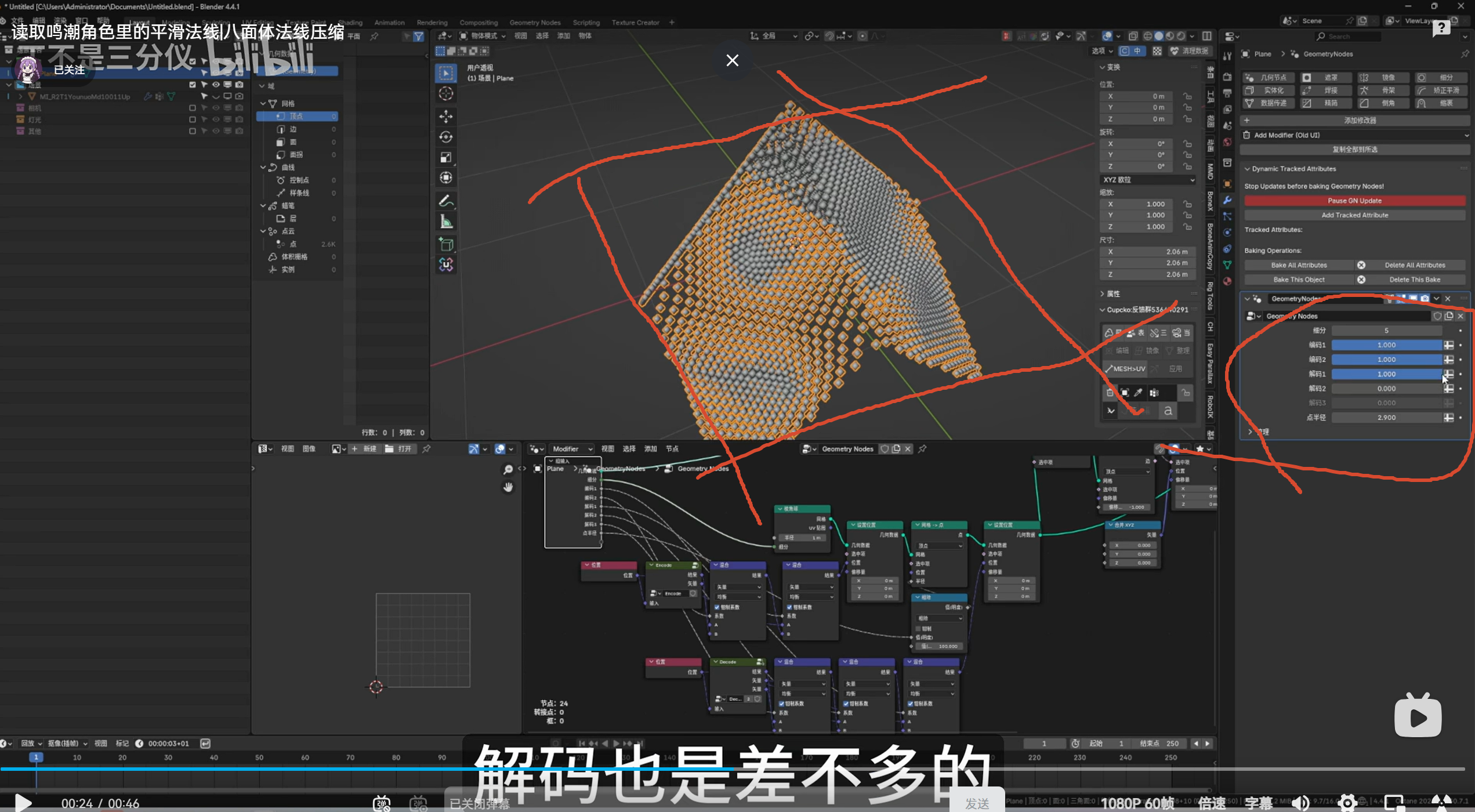

八面體壓縮,,,,https://www.bilibili.com/video/BV15csWzTEyV?

Geometry Nodes 可以找到：

Geometry Proximity
├ Position → 最近點 Q，float3
└ Distance → 最短距離 |Q-P|，float

Distance 只是例如：

0.037

它沒有方向，不能用作法線。Geometry Proximity 的確會計算目標幾何上的最近位置和距離。

Geometry Proximity 的確會計算目標幾何上的最近位置和距離。​编辑Blender Documentation

為什麼不能直接使用 Q - P

你可能會想到：

N = normalize(Q - P)

只有當模型頂點全部處於球體內部時，這個方向才剛好向外。

P 在球內
└ Q - P 指向球面外側
   └ 方向正確

P 在球外
└ Q - P 指回球面
   └ 方向與球面外法線相反

角色頭髮有些頂點可能在代理球外面，有些可能穿過球面。因此更穩定的做法不是計算 Q-P，而是直接取得代理模型在最近點 Q 上的法線。

Geometry Nodes 裡真正合理的節點鏈

使用一個球或經過調整的頭部代理 Mesh：

Object Info
└ Object：代理球／頭部代理模型
   └ Transform Space：Relative
      └ Geometry

然後：

代理模型 Geometry
└ Sample Nearest Surface
   ├ Mesh：代理模型
   ├ Value：Normal
   └ Sample Position：頭髮的 Position
      └ Value 輸出：代理表面最近點的插值法線

Sample Nearest Surface 的用途就是在來源 Mesh 的最近表面位置，取得並插值任意屬性；因此把來源幾何的 Normal 接入 Value，就能為每個頭髮位置取得代理表面的法線。​编辑Blender Documentation

如果代理物體是完美球，甚至不用真的建立球

完美球的法線只取決於球心，不取決於半徑。

P = 頭髮頂點
C = 球心

N = normalize(P - C)

所以可以只放一個 Empty 表示球心：

Position
└ Vector Math：Subtract
   ├ A：Position
   └ B：Empty 的 Location
      └ Vector Math：Normalize
         └ 球形法線 N

這裡不需要：

球的半徑
球面最近點
最短距離

因為不論球多大，沿同一條半徑方向的法線都是相同的。

• 材质描述

  UMaterial 保存 Shading Model、Blend Mode 等信息，表达"这个材质需要什么"。

• 编译期分支

  材质系统据此生成对应的 Shader permutation。Unlit 不只是运行时的一个 if，很多不需要的代码和资源会在编译时被排除。

它不需要 Sky Atmosphere 才能存在。官方資料也將 Exponential Height Fog 定義為獨立的高度密度霧；它還能根據主要 Directional Light 的方向使用不同的霧散射顏色。​编辑Epic Games Developers+1
