DEM DTC 状态位详解与用法（AUTOSAR Classic 实践）

参考标准 ：ISO 14229-1 (UDS)、AUTOSAR_SWS_DiagnosticEventManager (Dem)、AUTOSAR_SWS_DiagnosticCommunicationManager (Dcm)

适用对象：诊断开发、BSW 集成、功能安全监控、标定测试工程师

1. 为什么 DTC 状态位如此重要？

在 AUTOSAR DEM 中，每个诊断事件（Event）最终都会映射到一个或多个 DTC（Diagnostic Trouble Code）。DTC 的"健康状态"不是一个简单的布尔值，而是由一个 8 位状态字节（DTC Status Byte / UDS Status Byte）完整描述。

这个字节直接决定了：

诊断仪能否通过 0x19 服务读到这个 DTC（status mask 过滤）
是否点亮 MIL / 报警灯（WIR bit）
是否进入故障记忆（Event Memory）并存储 FreezeFrame / ExtendedData
是否触发 FiM 功能抑制、SWC 降级策略
整车诊断会话中"本次循环 / 历史故障"的区分

如果状态位管理混乱，会导致：

偶发故障无法被确认（客户投诉）
愈合后 DTC 无法自动清除（售后返修困扰）
UDS 读取返回的状态与实际车辆状态不一致（审核问题）

2. DTC 状态字节位布局

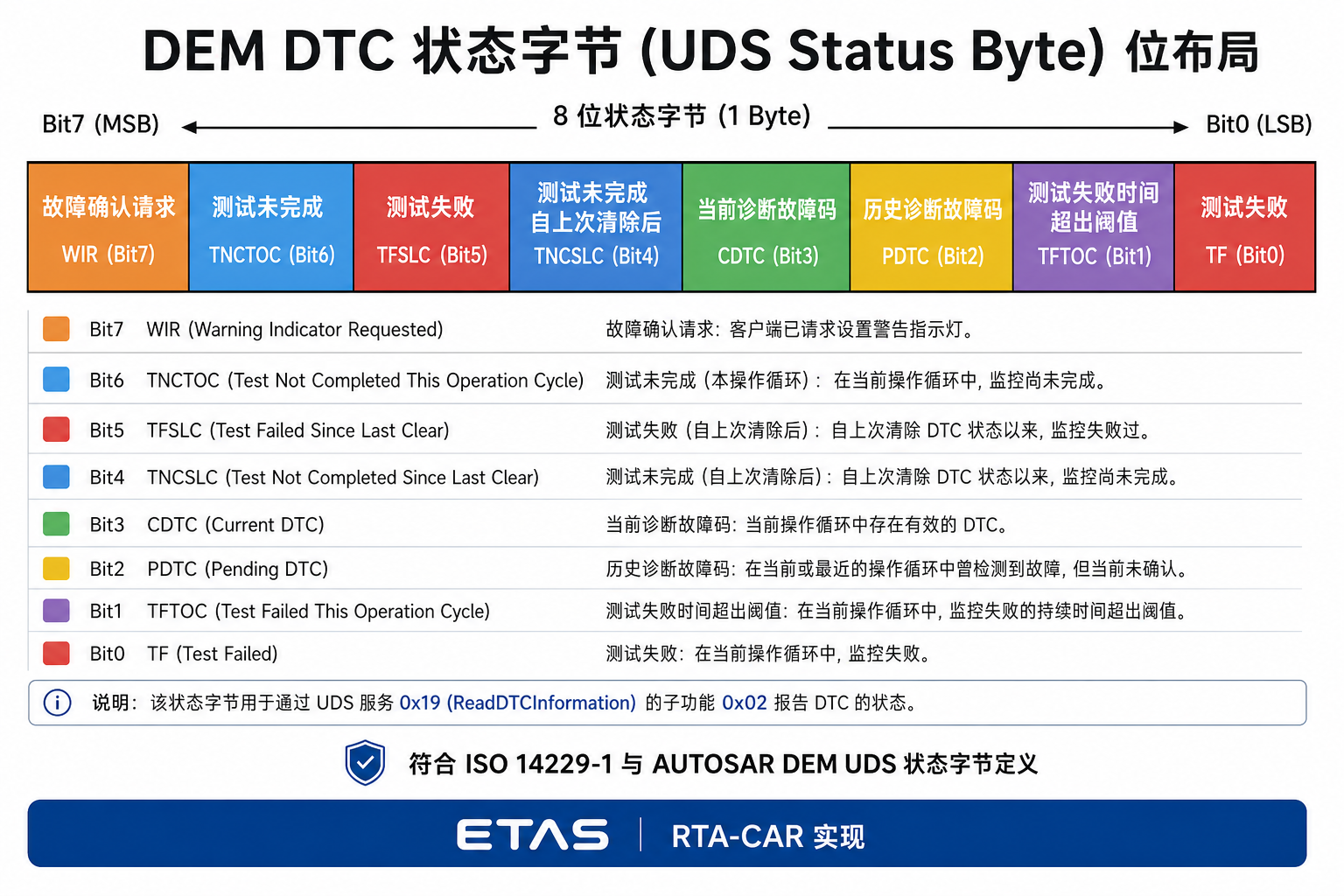

标准 UDS 状态字节（Dem_UdsStatusByteType / ISO 14229 StatusOfDTC）定义如下：

说明：Bit0（LSB 右侧）为 TF，Bit7（MSB 左侧）为 WIR。蓝色位为"测试完成性"相关位，红色/橙色为失败与指示器相关位。初始值使 TNCTOC 与 TNCSLC 同时置位。

Bit	名称 (中文)	英文缩写	位置	含义简述
7	警告指示器请求	WIR	MSB	是否请求点亮故障灯/指示器
6	本操作循环测试未完成	TNCTOC	-	本操作循环内测试尚未完成（或未开始）
5	上次清除后测试失败	TFSLC	-	自上次清除以来，曾经出现过失败
4	上次清除后测试未完成	TNCSLC	-	自上次清除以来，测试尚未完成
3	已确认 DTC	CDTC	-	满足确认条件，DTC 被正式确认
2	待确认 DTC	PDTC	-	本操作循环内检测到故障，但尚未达到确认阈值
1	本操作循环测试失败	TFTOC	-	本操作周期内测试结果为失败
0	测试失败	TF	LSB	当前报告为失败

初始值（DEM_ISO14229BYTE_INITVALUE）：

c 复制代码

(DEM_ISO14229_BM_TESTNOTCOMPLETE_TOC | DEM_ISO14229_BM_TESTNOTCOMPLETE_SLC)

即上电或清除后，TNCTOC + TNCSLC 置位，表示"尚未完成测试"。

3. 各状态位详细含义 + 状态迁移

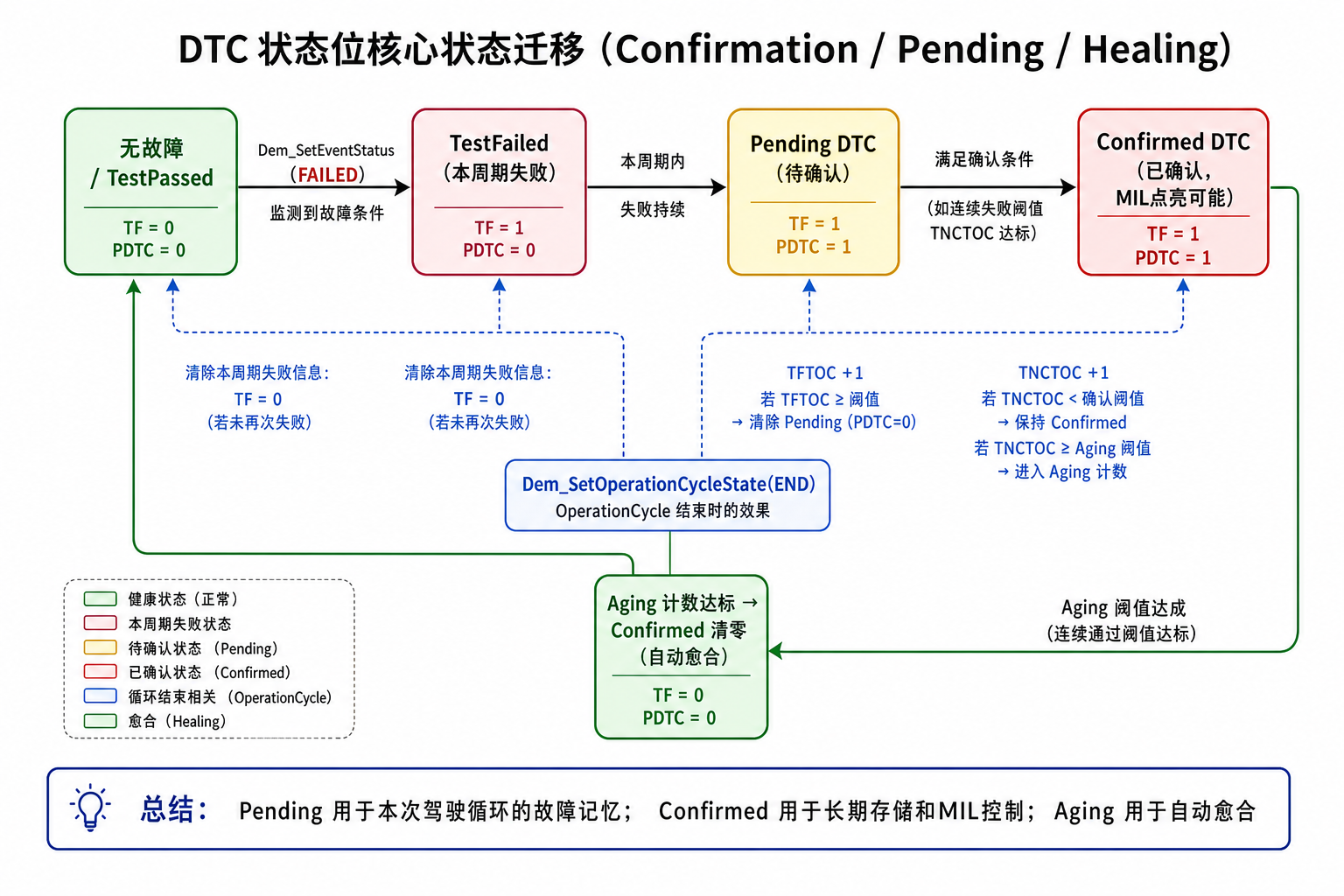

3.1 核心状态迁移图

说明：红色表示进入 Confirmed 后的"持久故障记忆"路径；黄色为 Pending 预警状态；绿色为 Aging 自动愈合恢复路径。实际项目中还受 debounce 算法、EnableCondition、StorageCondition 影响。

下面用 Mermaid 给出更精确的简化状态机（实际 DEM 实现中还有 debounce、storage condition、enable condition 等前置判定）：
#mermaid-svg-Z510JUyqocTsPYc6{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;fill:#333;}@keyframes edge-animation-frame{from{stroke-dashoffset:0;}}@keyframes dash{to{stroke-dashoffset:0;}}#mermaid-svg-Z510JUyqocTsPYc6 .edge-animation-slow{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 50s linear infinite;stroke-linecap:round;}#mermaid-svg-Z510JUyqocTsPYc6 .edge-animation-fast{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 20s linear infinite;stroke-linecap:round;}#mermaid-svg-Z510JUyqocTsPYc6 .error-icon{fill:#552222;}#mermaid-svg-Z510JUyqocTsPYc6 .error-text{fill:#552222;stroke:#552222;}#mermaid-svg-Z510JUyqocTsPYc6 .edge-thickness-normal{stroke-width:1px;}#mermaid-svg-Z510JUyqocTsPYc6 .edge-thickness-thick{stroke-width:3.5px;}#mermaid-svg-Z510JUyqocTsPYc6 .edge-pattern-solid{stroke-dasharray:0;}#mermaid-svg-Z510JUyqocTsPYc6 .edge-thickness-invisible{stroke-width:0;fill:none;}#mermaid-svg-Z510JUyqocTsPYc6 .edge-pattern-dashed{stroke-dasharray:3;}#mermaid-svg-Z510JUyqocTsPYc6 .edge-pattern-dotted{stroke-dasharray:2;}#mermaid-svg-Z510JUyqocTsPYc6 .marker{fill:#333333;stroke:#333333;}#mermaid-svg-Z510JUyqocTsPYc6 .marker.cross{stroke:#333333;}#mermaid-svg-Z510JUyqocTsPYc6 svg{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;}#mermaid-svg-Z510JUyqocTsPYc6 p{margin:0;}#mermaid-svg-Z510JUyqocTsPYc6 defs #statediagram-barbEnd{fill:#333333;stroke:#333333;}#mermaid-svg-Z510JUyqocTsPYc6 g.stateGroup text{fill:#9370DB;stroke:none;font-size:10px;}#mermaid-svg-Z510JUyqocTsPYc6 g.stateGroup text{fill:#333;stroke:none;font-size:10px;}#mermaid-svg-Z510JUyqocTsPYc6 g.stateGroup .state-title{font-weight:bolder;fill:#131300;}#mermaid-svg-Z510JUyqocTsPYc6 g.stateGroup rect{fill:#ECECFF;stroke:#9370DB;}#mermaid-svg-Z510JUyqocTsPYc6 g.stateGroup line{stroke:#333333;stroke-width:1;}#mermaid-svg-Z510JUyqocTsPYc6 .transition{stroke:#333333;stroke-width:1;fill:none;}#mermaid-svg-Z510JUyqocTsPYc6 .stateGroup .composit{fill:white;border-bottom:1px;}#mermaid-svg-Z510JUyqocTsPYc6 .stateGroup .alt-composit{fill:#e0e0e0;border-bottom:1px;}#mermaid-svg-Z510JUyqocTsPYc6 .state-note{stroke:#aaaa33;fill:#fff5ad;}#mermaid-svg-Z510JUyqocTsPYc6 .state-note text{fill:black;stroke:none;font-size:10px;}#mermaid-svg-Z510JUyqocTsPYc6 .stateLabel .box{stroke:none;stroke-width:0;fill:#ECECFF;opacity:0.5;}#mermaid-svg-Z510JUyqocTsPYc6 .edgeLabel .label rect{fill:#ECECFF;opacity:0.5;}#mermaid-svg-Z510JUyqocTsPYc6 .edgeLabel{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-Z510JUyqocTsPYc6 .edgeLabel p{background-color:rgba(232,232,232, 0.8);}#mermaid-svg-Z510JUyqocTsPYc6 .edgeLabel rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-Z510JUyqocTsPYc6 .edgeLabel .label text{fill:#333;}#mermaid-svg-Z510JUyqocTsPYc6 .label div .edgeLabel{color:#333;}#mermaid-svg-Z510JUyqocTsPYc6 .stateLabel text{fill:#131300;font-size:10px;font-weight:bold;}#mermaid-svg-Z510JUyqocTsPYc6 .node circle.state-start{fill:#333333;stroke:#333333;}#mermaid-svg-Z510JUyqocTsPYc6 .node .fork-join{fill:#333333;stroke:#333333;}#mermaid-svg-Z510JUyqocTsPYc6 .node circle.state-end{fill:#9370DB;stroke:white;stroke-width:1.5;}#mermaid-svg-Z510JUyqocTsPYc6 .end-state-inner{fill:white;stroke-width:1.5;}#mermaid-svg-Z510JUyqocTsPYc6 .node rect{fill:#ECECFF;stroke:#9370DB;stroke-width:1px;}#mermaid-svg-Z510JUyqocTsPYc6 .node polygon{fill:#ECECFF;stroke:#9370DB;stroke-width:1px;}#mermaid-svg-Z510JUyqocTsPYc6 #statediagram-barbEnd{fill:#333333;}#mermaid-svg-Z510JUyqocTsPYc6 .statediagram-cluster rect{fill:#ECECFF;stroke:#9370DB;stroke-width:1px;}#mermaid-svg-Z510JUyqocTsPYc6 .cluster-label,#mermaid-svg-Z510JUyqocTsPYc6 .nodeLabel{color:#131300;}#mermaid-svg-Z510JUyqocTsPYc6 .statediagram-cluster rect.outer{rx:5px;ry:5px;}#mermaid-svg-Z510JUyqocTsPYc6 .statediagram-state .divider{stroke:#9370DB;}#mermaid-svg-Z510JUyqocTsPYc6 .statediagram-state .title-state{rx:5px;ry:5px;}#mermaid-svg-Z510JUyqocTsPYc6 .statediagram-cluster.statediagram-cluster .inner{fill:white;}#mermaid-svg-Z510JUyqocTsPYc6 .statediagram-cluster.statediagram-cluster-alt .inner{fill:#f0f0f0;}#mermaid-svg-Z510JUyqocTsPYc6 .statediagram-cluster .inner{rx:0;ry:0;}#mermaid-svg-Z510JUyqocTsPYc6 .statediagram-state rect.basic{rx:5px;ry:5px;}#mermaid-svg-Z510JUyqocTsPYc6 .statediagram-state rect.divider{stroke-dasharray:10,10;fill:#f0f0f0;}#mermaid-svg-Z510JUyqocTsPYc6 .note-edge{stroke-dasharray:5;}#mermaid-svg-Z510JUyqocTsPYc6 .statediagram-note rect{fill:#fff5ad;stroke:#aaaa33;stroke-width:1px;rx:0;ry:0;}#mermaid-svg-Z510JUyqocTsPYc6 .statediagram-note rect{fill:#fff5ad;stroke:#aaaa33;stroke-width:1px;rx:0;ry:0;}#mermaid-svg-Z510JUyqocTsPYc6 .statediagram-note text{fill:black;}#mermaid-svg-Z510JUyqocTsPYc6 .statediagram-note .nodeLabel{color:black;}#mermaid-svg-Z510JUyqocTsPYc6 .statediagram .edgeLabel{color:red;}#mermaid-svg-Z510JUyqocTsPYc6 #dependencyStart,#mermaid-svg-Z510JUyqocTsPYc6 #dependencyEnd{fill:#333333;stroke:#333333;stroke-width:1;}#mermaid-svg-Z510JUyqocTsPYc6 .statediagramTitleText{text-anchor:middle;font-size:18px;fill:#333;}#mermaid-svg-Z510JUyqocTsPYc6 :root{--mermaid-font-family:"trebuchet ms",verdana,arial,sans-serif;} 上电/清除后初始
"Dem_SetEventStatus(FAILED) 且 debounce 合格"
"本周期首次失败 + 未达确认阈值"
"满足 Dem 确认计数器 (通常 1 次或配置阈值)"
"连续多周期 qualified pass (Aging 计数达标)"
"Aging 完成或 Clear"
"本周期 qualified pass + ResetEventStatus"
"Clear 或新周期开始且 pass"
NoFault
TestFailed
Pending
Confirmed
Healing
CDTC=1, 可存储 EventMemory

可触发 WIR / MIL
PDTC=1, TFTOC=1

通常不触发长期动作

3.2 逐 bit 详细说明

Bit 0 - testFailed (TF)

当前"瞬时"失败标志。Dem_SetEventStatus(FAILED) 经 debounce 后立即反映。

注意：即使 TF=1，也不一定存储 DTC，要看 PDTC/CDTC 和存储条件。

Bit 1 - testFailedThisOperationCycle (TFTOC)

本操作循环内是否出现过失败。新操作循环启动时会被清零 （除非失败在同一周期内再次发生）。

常用于区分"本次循环故障"与"历史故障"。

Bit 2 - pendingDTC (PDTC)

"待确认"。本操作循环内检测到故障，但尚未达到确认阈值。

典型场景：间歇性故障、需要多周期确认的严重故障。

清除条件：新操作循环开始且测试完成且 qualified pass、或 Clear DTC。

Bit 3 - confirmedDTC (CDTC)

最关键的位！一旦置位：

DTC 会被持久化到 Primary Event Memory
可被 0x19 0x0A / 0x02 等子功能报告
可驱动 Indicator / MIL
进入 healing / aging 流程

Bit 4/6 - testNotCompleted (TNCSLC / TNCTOC) *

这两个位非常容易被误解：

TNCSLC ：自上次 Clear 以来，是否从未完成过测试（包括 pass 或 fail）。一旦测试完成（无论结果），该位清零。
TNCTOC：本操作循环内测试是否尚未完成。新循环开始时重新置位。

诊断仪常用这两个位判断"监控器是否执行过"。

Bit 5 - testFailedSinceLastClear (TFSLC)

自上次清除以来，曾经失败过（历史痕迹）。即使当前已经 pass，该位也保持，直到 Clear。

对"历史故障统计"非常有用。

Bit 7 - warningIndicatorRequested (WIR)

是否请求激活警告指示器。

由 Dem_SetWIRStatus 或 Indicator 管理模块根据配置的 IndicatorAttribute 自动联动。
也可在项目 custom hook 中手动控制。
通常只有 CDTC + 特定事件类才会真正点灯。

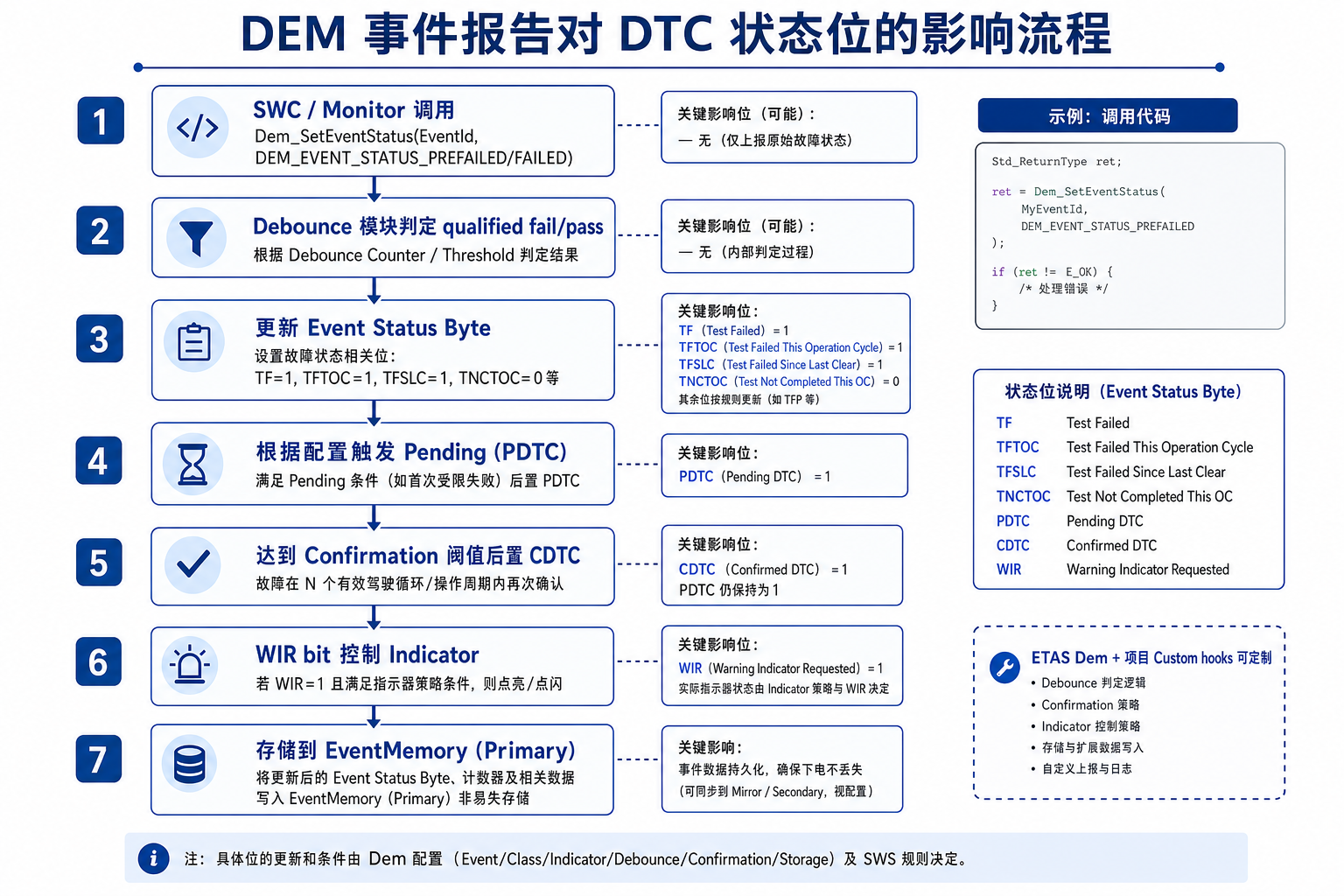

4. 从事件报告到状态位落地的完整流程

说明：PREFAILED 经 debounce 合格后才真正影响 status byte。自定义 hook 可在第 3~6 步之间插入项目特定逻辑。

核心代码路径（ETAS RTA DEM + 项目集成）：

c 复制代码

// SWC / Monitor 典型调用
Dem_SetEventStatus(EventId, DEM_EVENT_STATUS_PREFAILED);
// 或
Dem_SetEventStatus(EventId, DEM_EVENT_STATUS_FAILED);

// 内部关键处理（简化自 Dem_EventStatus.c + Dem_EvtSt_*）
if (debounce qualified failed) {
    Dem_ISO14229ByteSetTestFailed(&status, TRUE);
    Dem_ISO14229ByteSetTestFailedTOC(&status, TRUE);
    Dem_ISO14229ByteSetTestFailedSLC(&status, TRUE);
    Dem_ISO14229ByteSetTestCompleteTOC(&status, TRUE);
    Dem_ISO14229ByteSetPendingDTC(&status, TRUE);   // 视配置
}

// 达到确认条件后
Dem_EvtSt_CustomConfirmation(...) {
    Dem_ISO14229ByteSetConfirmedDTC(&status, TRUE);
}

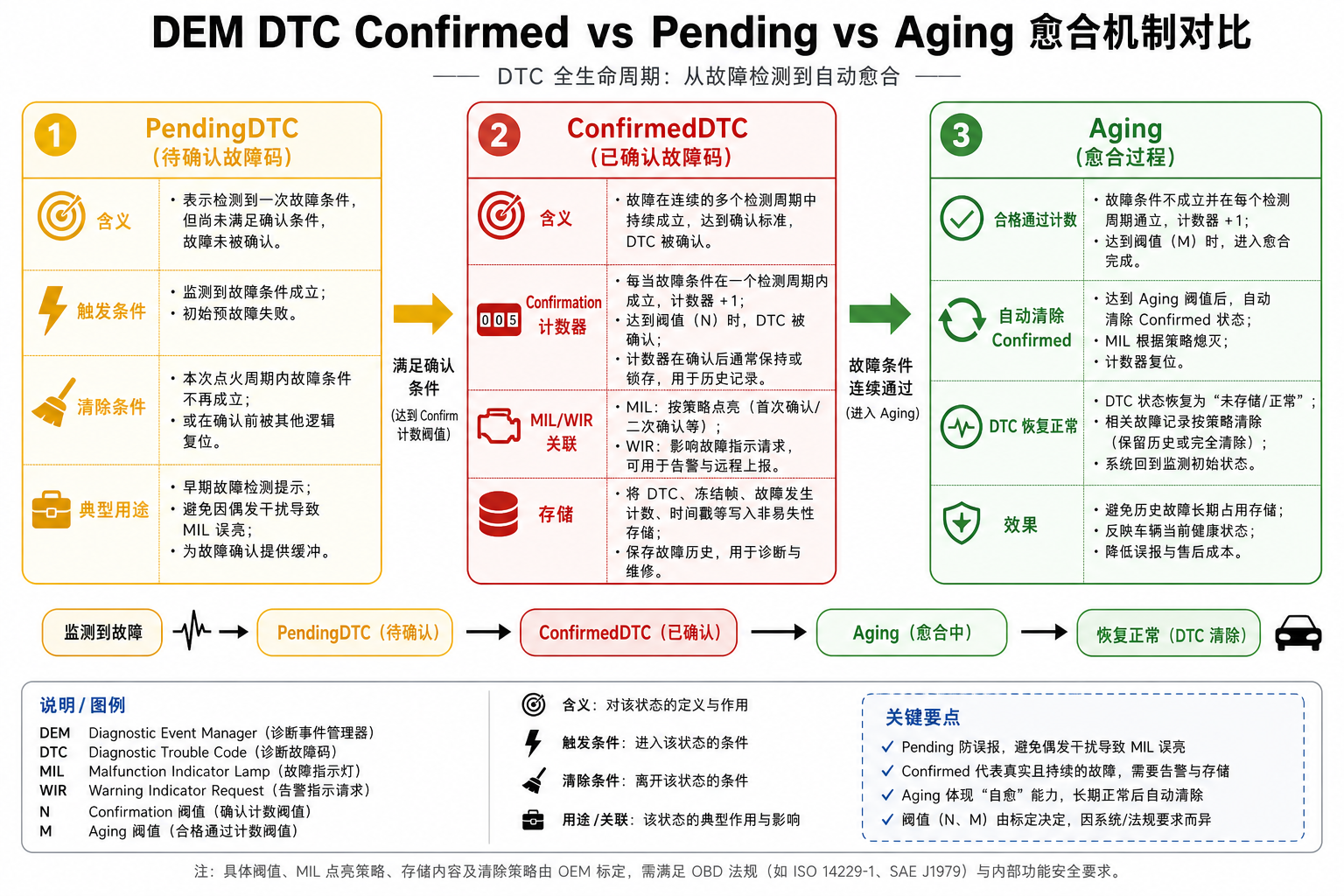

5. Confirmed / Pending / Aging 三大机制对比

说明：三栏分别对应"短期预警""长期确认""自动恢复"三个阶段。颜色与状态位含义一致（黄=Pending，红=Confirmed，绿=愈合）。

维度	PendingDTC	ConfirmedDTC	Aging (愈合)
触发条件	本周期检测到故障 + 未达阈值	满足 Dem 确认计数器	连续 N 个操作循环 qualified pass
典型存储	可能不进 EventMemory	必须进 Primary Memory	从 Memory 移除或标记 healed
对 MIL/WIR 影响	一般无	通常触发	关闭指示器
UDS 可见性	0x19 子功能可见	强烈可见	清除后不可见
清除方式	新周期 pass / Clear	Aging 或 Clear	自动或 Clear

6. Operation Cycle 对状态位的影响

新操作循环开始（Dem_SetOperationCycleState(START) 或等效的 Dem 内部处理）是状态位重置的重要时机。
#mermaid-svg-fLEG3WnVrZiaoDKi{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;fill:#333;}@keyframes edge-animation-frame{from{stroke-dashoffset:0;}}@keyframes dash{to{stroke-dashoffset:0;}}#mermaid-svg-fLEG3WnVrZiaoDKi .edge-animation-slow{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 50s linear infinite;stroke-linecap:round;}#mermaid-svg-fLEG3WnVrZiaoDKi .edge-animation-fast{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 20s linear infinite;stroke-linecap:round;}#mermaid-svg-fLEG3WnVrZiaoDKi .error-icon{fill:#552222;}#mermaid-svg-fLEG3WnVrZiaoDKi .error-text{fill:#552222;stroke:#552222;}#mermaid-svg-fLEG3WnVrZiaoDKi .edge-thickness-normal{stroke-width:1px;}#mermaid-svg-fLEG3WnVrZiaoDKi .edge-thickness-thick{stroke-width:3.5px;}#mermaid-svg-fLEG3WnVrZiaoDKi .edge-pattern-solid{stroke-dasharray:0;}#mermaid-svg-fLEG3WnVrZiaoDKi .edge-thickness-invisible{stroke-width:0;fill:none;}#mermaid-svg-fLEG3WnVrZiaoDKi .edge-pattern-dashed{stroke-dasharray:3;}#mermaid-svg-fLEG3WnVrZiaoDKi .edge-pattern-dotted{stroke-dasharray:2;}#mermaid-svg-fLEG3WnVrZiaoDKi .marker{fill:#333333;stroke:#333333;}#mermaid-svg-fLEG3WnVrZiaoDKi .marker.cross{stroke:#333333;}#mermaid-svg-fLEG3WnVrZiaoDKi svg{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;}#mermaid-svg-fLEG3WnVrZiaoDKi p{margin:0;}#mermaid-svg-fLEG3WnVrZiaoDKi .label{font-family:"trebuchet ms",verdana,arial,sans-serif;color:#333;}#mermaid-svg-fLEG3WnVrZiaoDKi .cluster-label text{fill:#333;}#mermaid-svg-fLEG3WnVrZiaoDKi .cluster-label span{color:#333;}#mermaid-svg-fLEG3WnVrZiaoDKi .cluster-label span p{background-color:transparent;}#mermaid-svg-fLEG3WnVrZiaoDKi .label text,#mermaid-svg-fLEG3WnVrZiaoDKi span{fill:#333;color:#333;}#mermaid-svg-fLEG3WnVrZiaoDKi .node rect,#mermaid-svg-fLEG3WnVrZiaoDKi .node circle,#mermaid-svg-fLEG3WnVrZiaoDKi .node ellipse,#mermaid-svg-fLEG3WnVrZiaoDKi .node polygon,#mermaid-svg-fLEG3WnVrZiaoDKi .node path{fill:#ECECFF;stroke:#9370DB;stroke-width:1px;}#mermaid-svg-fLEG3WnVrZiaoDKi .rough-node .label text,#mermaid-svg-fLEG3WnVrZiaoDKi .node .label text,#mermaid-svg-fLEG3WnVrZiaoDKi .image-shape .label,#mermaid-svg-fLEG3WnVrZiaoDKi .icon-shape .label{text-anchor:middle;}#mermaid-svg-fLEG3WnVrZiaoDKi .node .katex path{fill:#000;stroke:#000;stroke-width:1px;}#mermaid-svg-fLEG3WnVrZiaoDKi .rough-node .label,#mermaid-svg-fLEG3WnVrZiaoDKi .node .label,#mermaid-svg-fLEG3WnVrZiaoDKi .image-shape .label,#mermaid-svg-fLEG3WnVrZiaoDKi .icon-shape .label{text-align:center;}#mermaid-svg-fLEG3WnVrZiaoDKi .node.clickable{cursor:pointer;}#mermaid-svg-fLEG3WnVrZiaoDKi .root .anchor path{fill:#333333!important;stroke-width:0;stroke:#333333;}#mermaid-svg-fLEG3WnVrZiaoDKi .arrowheadPath{fill:#333333;}#mermaid-svg-fLEG3WnVrZiaoDKi .edgePath .path{stroke:#333333;stroke-width:2.0px;}#mermaid-svg-fLEG3WnVrZiaoDKi .flowchart-link{stroke:#333333;fill:none;}#mermaid-svg-fLEG3WnVrZiaoDKi .edgeLabel{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-fLEG3WnVrZiaoDKi .edgeLabel p{background-color:rgba(232,232,232, 0.8);}#mermaid-svg-fLEG3WnVrZiaoDKi .edgeLabel rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-fLEG3WnVrZiaoDKi .labelBkg{background-color:rgba(232, 232, 232, 0.5);}#mermaid-svg-fLEG3WnVrZiaoDKi .cluster rect{fill:#ffffde;stroke:#aaaa33;stroke-width:1px;}#mermaid-svg-fLEG3WnVrZiaoDKi .cluster text{fill:#333;}#mermaid-svg-fLEG3WnVrZiaoDKi .cluster span{color:#333;}#mermaid-svg-fLEG3WnVrZiaoDKi div.mermaidTooltip{position:absolute;text-align:center;max-width:200px;padding:2px;font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:12px;background:hsl(80, 100%, 96.2745098039%);border:1px solid #aaaa33;border-radius:2px;pointer-events:none;z-index:100;}#mermaid-svg-fLEG3WnVrZiaoDKi .flowchartTitleText{text-anchor:middle;font-size:18px;fill:#333;}#mermaid-svg-fLEG3WnVrZiaoDKi rect.text{fill:none;stroke-width:0;}#mermaid-svg-fLEG3WnVrZiaoDKi .icon-shape,#mermaid-svg-fLEG3WnVrZiaoDKi .image-shape{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-fLEG3WnVrZiaoDKi .icon-shape p,#mermaid-svg-fLEG3WnVrZiaoDKi .image-shape p{background-color:rgba(232,232,232, 0.8);padding:2px;}#mermaid-svg-fLEG3WnVrZiaoDKi .icon-shape .label rect,#mermaid-svg-fLEG3WnVrZiaoDKi .image-shape .label rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-fLEG3WnVrZiaoDKi .label-icon{display:inline-block;height:1em;overflow:visible;vertical-align:-0.125em;}#mermaid-svg-fLEG3WnVrZiaoDKi .node .label-icon path{fill:currentColor;stroke:revert;stroke-width:revert;}#mermaid-svg-fLEG3WnVrZiaoDKi :root{--mermaid-font-family:"trebuchet ms",verdana,arial,sans-serif;} Yes
No
新 OperationCycle START

Dem_EvtAdvanceOperationCycle
事件受影响?
保存 old status
调用 Dem_EvtSt_HandleNewOperationCycle
清 TFTOC、TNCTOC
若上一周期 complete 且 pass，则清 PDTC
重置 FDC 阈值、InitMonitoring
触发 status change callback
跳过

对应项目实现（Dem_EventStatus.c 片段）：

c 复制代码

Dem_EvtSt_HandleNewOperationCycle(eventId) {
    if (custom enabled) {
        if (completeTOC && !failedTOC) {
            clear PDTC;
        }
        clear TFTOC;
        clear TNCTOC;   // 即置 TNCTOC
    }
    ...
}

实践建议：

驾驶循环（Driving Cycle）通常映射到 DemOperationCycle "DC"；
暖机循环、点火循环可单独配置；
确保 Dem_EndOperationCycle / Dem_SetOperationCycleState(END) 在下电前被正确调用，否则某些 healing 计数不会累加。

7. UDS 0x19 如何使用状态位（Dcm + Dem 交互）

诊断仪最常用的就是通过 status mask 过滤 DTC 列表。

典型子功能：

0x01 reportNumberOfDTCByStatusMask
0x02 reportDTCByStatusMask
0x0A reportSupportedDTC
0x12 reportEmissionsRelatedDTC 等

Dem Dcm Tester Dem Dcm Tester #mermaid-svg-rGNHXJqMjkDe1Azs{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;fill:#333;}@keyframes edge-animation-frame{from{stroke-dashoffset:0;}}@keyframes dash{to{stroke-dashoffset:0;}}#mermaid-svg-rGNHXJqMjkDe1Azs .edge-animation-slow{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 50s linear infinite;stroke-linecap:round;}#mermaid-svg-rGNHXJqMjkDe1Azs .edge-animation-fast{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 20s linear infinite;stroke-linecap:round;}#mermaid-svg-rGNHXJqMjkDe1Azs .error-icon{fill:#552222;}#mermaid-svg-rGNHXJqMjkDe1Azs .error-text{fill:#552222;stroke:#552222;}#mermaid-svg-rGNHXJqMjkDe1Azs .edge-thickness-normal{stroke-width:1px;}#mermaid-svg-rGNHXJqMjkDe1Azs .edge-thickness-thick{stroke-width:3.5px;}#mermaid-svg-rGNHXJqMjkDe1Azs .edge-pattern-solid{stroke-dasharray:0;}#mermaid-svg-rGNHXJqMjkDe1Azs .edge-thickness-invisible{stroke-width:0;fill:none;}#mermaid-svg-rGNHXJqMjkDe1Azs .edge-pattern-dashed{stroke-dasharray:3;}#mermaid-svg-rGNHXJqMjkDe1Azs .edge-pattern-dotted{stroke-dasharray:2;}#mermaid-svg-rGNHXJqMjkDe1Azs .marker{fill:#333333;stroke:#333333;}#mermaid-svg-rGNHXJqMjkDe1Azs .marker.cross{stroke:#333333;}#mermaid-svg-rGNHXJqMjkDe1Azs svg{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;}#mermaid-svg-rGNHXJqMjkDe1Azs p{margin:0;}#mermaid-svg-rGNHXJqMjkDe1Azs .actor{stroke:hsl(259.6261682243, 59.7765363128%, 87.9019607843%);fill:#ECECFF;}#mermaid-svg-rGNHXJqMjkDe1Azs text.actor>tspan{fill:black;stroke:none;}#mermaid-svg-rGNHXJqMjkDe1Azs .actor-line{stroke:hsl(259.6261682243, 59.7765363128%, 87.9019607843%);}#mermaid-svg-rGNHXJqMjkDe1Azs .innerArc{stroke-width:1.5;stroke-dasharray:none;}#mermaid-svg-rGNHXJqMjkDe1Azs .messageLine0{stroke-width:1.5;stroke-dasharray:none;stroke:#333;}#mermaid-svg-rGNHXJqMjkDe1Azs .messageLine1{stroke-width:1.5;stroke-dasharray:2,2;stroke:#333;}#mermaid-svg-rGNHXJqMjkDe1Azs #arrowhead path{fill:#333;stroke:#333;}#mermaid-svg-rGNHXJqMjkDe1Azs .sequenceNumber{fill:white;}#mermaid-svg-rGNHXJqMjkDe1Azs #sequencenumber{fill:#333;}#mermaid-svg-rGNHXJqMjkDe1Azs #crosshead path{fill:#333;stroke:#333;}#mermaid-svg-rGNHXJqMjkDe1Azs .messageText{fill:#333;stroke:none;}#mermaid-svg-rGNHXJqMjkDe1Azs .labelBox{stroke:hsl(259.6261682243, 59.7765363128%, 87.9019607843%);fill:#ECECFF;}#mermaid-svg-rGNHXJqMjkDe1Azs .labelText,#mermaid-svg-rGNHXJqMjkDe1Azs .labelText>tspan{fill:black;stroke:none;}#mermaid-svg-rGNHXJqMjkDe1Azs .loopText,#mermaid-svg-rGNHXJqMjkDe1Azs .loopText>tspan{fill:black;stroke:none;}#mermaid-svg-rGNHXJqMjkDe1Azs .loopLine{stroke-width:2px;stroke-dasharray:2,2;stroke:hsl(259.6261682243, 59.7765363128%, 87.9019607843%);fill:hsl(259.6261682243, 59.7765363128%, 87.9019607843%);}#mermaid-svg-rGNHXJqMjkDe1Azs .note{stroke:#aaaa33;fill:#fff5ad;}#mermaid-svg-rGNHXJqMjkDe1Azs .noteText,#mermaid-svg-rGNHXJqMjkDe1Azs .noteText>tspan{fill:black;stroke:none;}#mermaid-svg-rGNHXJqMjkDe1Azs .activation0{fill:#f4f4f4;stroke:#666;}#mermaid-svg-rGNHXJqMjkDe1Azs .activation1{fill:#f4f4f4;stroke:#666;}#mermaid-svg-rGNHXJqMjkDe1Azs .activation2{fill:#f4f4f4;stroke:#666;}#mermaid-svg-rGNHXJqMjkDe1Azs .actorPopupMenu{position:absolute;}#mermaid-svg-rGNHXJqMjkDe1Azs .actorPopupMenuPanel{position:absolute;fill:#ECECFF;box-shadow:0px 8px 16px 0px rgba(0,0,0,0.2);filter:drop-shadow(3px 5px 2px rgb(0 0 0 / 0.4));}#mermaid-svg-rGNHXJqMjkDe1Azs .actor-man line{stroke:hsl(259.6261682243, 59.7765363128%, 87.9019607843%);fill:#ECECFF;}#mermaid-svg-rGNHXJqMjkDe1Azs .actor-man circle,#mermaid-svg-rGNHXJqMjkDe1Azs line{stroke:hsl(259.6261682243, 59.7765363128%, 87.9019607843%);fill:#ECECFF;stroke-width:2px;}#mermaid-svg-rGNHXJqMjkDe1Azs :root{--mermaid-font-family:"trebuchet ms",verdana,arial,sans-serif;} loop $每个匹配的 DTC$ 19 02 $statusMask=0x2F$ %% PDTC | CDTC | TF | ... 1 Dem_SelectDTC / Dem_GetNumberOfFilteredDTC 2 过滤符合 mask 的 DTC 数量 3 Positive + Count 4 19 02 $statusMask=0x08$ %% 只关心 Confirmed 5 Dem_SetDTCFilter(..., DEM_UDS_STATUS_CDTC) 6 DTC + 当前 statusByte (已 & AvailabilityMask) 7 DTC + Status 列表 8

重要规则：

Dem 返回的 statusByte 会被 AvailabilityMask 掩码（配置在 DemDTCStatusAvailabilityMask）。
客户端发送的 mask 是"按位与"匹配：(dtcStatus & mask) == mask 才返回。
某些子功能只返回特定 bit 置位的 DTC。

8. 项目实践（ETAS + 本项目）

8.1 常见配置影响状态位

DemRbEventStatusBitStorageTestFailed：是否把 TF bit 持久化到 NvM
Confirmation 阈值：DemEventParameter / DemRbEventClass 下的计数器
Aging 阈值：决定多少个合格循环后清除 Confirmed
Storage Condition / Enable Condition：即使 SetEventStatus，也可能不更新状态位
Operation Cycle 绑定：事件属于哪些 Cycle 决定何时重置 TOC 类 bit

8.2 调试技巧

用 Dem_GetDTCStatus（或内部 Dem_EvtGetIsoByte）打印 8 bit 十六进制。
关注 DemTriggerOnDTCStatusChanged / DemTriggerOnEventStatusChanged callback。
Clear 行为差异：
- Clear DTC 默认会全清（包括 SLC 位）
- ONLY_THIS_CYCLE_AND_READINESS 只清 TOC 类位（项目有定制 hook）。
Mirror Memory 中的 DTC 状态可能独立存储（视 DEM_CFG_EVMEM_MIRROR_MEMORY_DTC_STATUS_STORED）。

9. 常见问题与陷阱

问题现象	可能原因	建议排查
明明失败了，诊断仪读不到 CDTC	未达到确认阈值、EnableCondition 关闭、Event 被 suppress	检查 confirmation counter、Dem_EnableDTCSetting
故障愈合后 CDTC 仍为 1	Aging 阈值配置过高、操作循环未正确结束	验证 Dem_SetOperationCycleState + aging 计数
TNCSLC 一直为 1	对应监控器从未执行	检查运行条件、FiM 抑制、任务调度
WIR 点灯但无 DTC	直接通过 Dem_SetWIRStatus 设置，或 Indicator 配置独立	审查 IndicatorAttribute

10. 总结与最佳实践

TF 只是起点 ，真正驱动售后和功能的是 CDTC + WIR。
PDTC 是"预警"，不要让它长期停留在 pending 而不确认或清除。
TNCTOC / TNCSLC 是"测试执行证明"，对 OBD 和功能安全监控至关重要。
善用项目 CustomStatusByte hook 做差异化定制，但不要破坏标准位语义。
操作循环管理必须与实车驾驶循环对齐，否则 healing 和 TOC 语义全部失效。
UDS 0x19 读取时始终考虑 AvailabilityMask 和客户端 mask 的按位匹配规则。

掌握这 8 个 bit 的每一次置位/清零时机，是做好车载诊断系统的基石。

参考资料

AUTOSAR_SWS_DiagnosticEventManager (最新版)
ISO 14229-1:2020 Unified Diagnostic Services
本项目 Dem_CustomStatusByte.h、Dem_EventStatus.c、Dem_DTCStatusByte.c、Dem_ISO14229Byte.h
