高低温循环测试：PCB的生死考验

我是猎板的一名PCB工程师。

你可曾思索过, 一块体积微小的电路板, 究竟是凭借怎样的方式办法, 于极端恶劣的环境当中生存下来的呢?

今天，我想带你走进高低温循环测试的实验室，揭开这个秘密。

简单来讲, 高低温循环测试, 是要促使PCB在极为严寒高温那样的极端温度之中, 不断地反复进行切换。

试去构想: 你正处于珠穆朗玛峰巅之上, 凛冽寒风如刀割般刺骨；紧接着, 下一瞬间, 你却又置身于撒哈拉沙漠之中, 滚滚热浪似火烤般扑面而来。这般极为特别的温差变动情况, 便是PCB所必须直面的"生死存亡之严峻考验"。

温箱之中, 测试设备会放入PCB, 自-55℃至+ 125℃, 温度上下循环, 不断往复。每一回循环, PCB 某一环节都或许会崩溃。

印刷电路板由多种多样的材料组合而成: 包含铜箔, 还有环氧树脂, 以及玻璃纤维等等。这些不一样的材料, 其膨胀系数是存在差异的。

在温度出现急剧变化的状况下, 各层材料的膨胀以及收缩呈现出不一致的态势, 如此一来便会产生应力, 应力积累到一定的程度时, 就会致使:

焊点开裂

铜箔剥离

基材分层

过孔断裂

这些缺陷，往往在常温下无法检测，却在极端环境下暴露无遗。

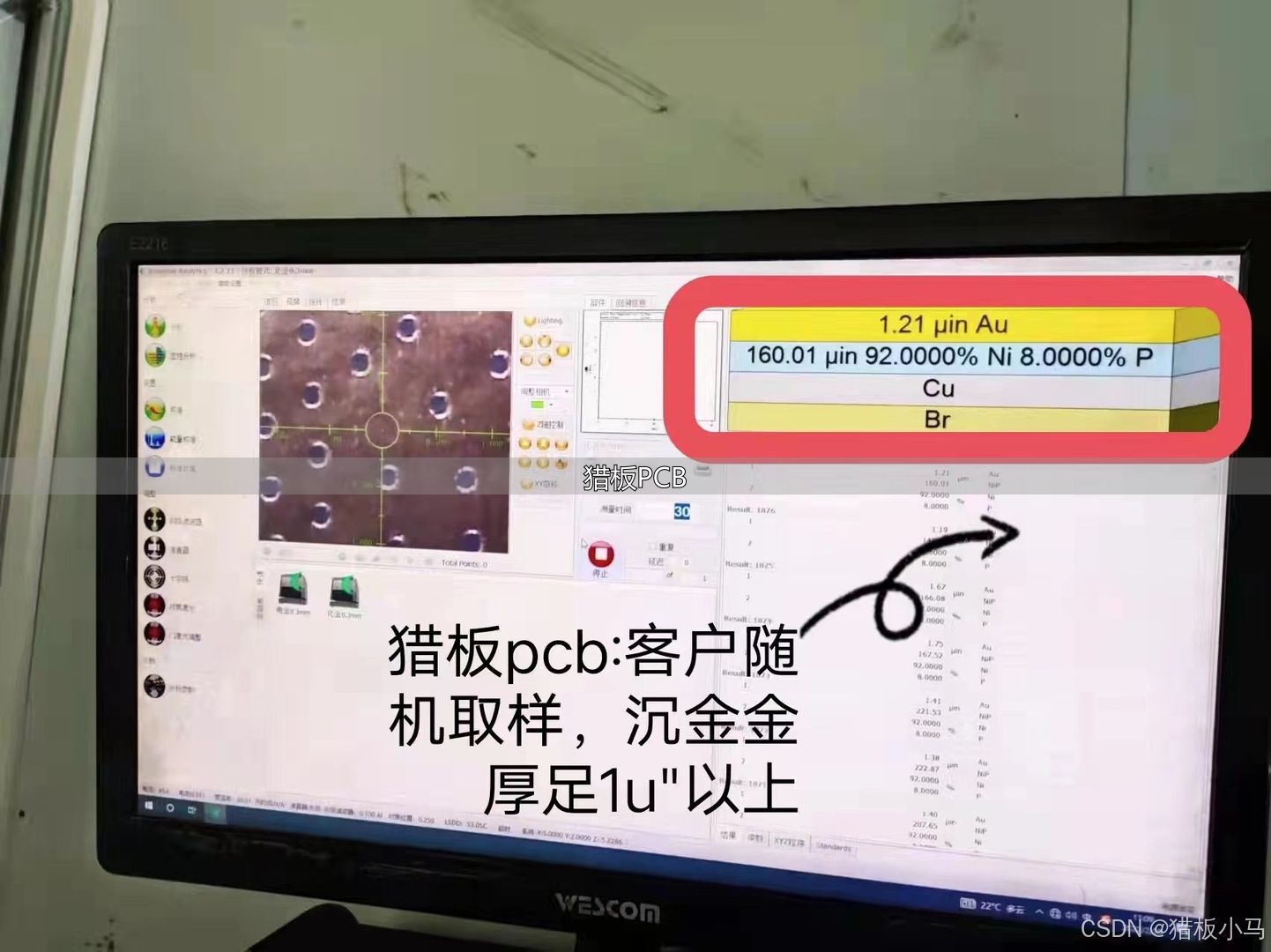

于猎板这儿, 我们深切明白高低温循环测试有着何等的重要意义。每一块被生产出来要出厂的PCB, 都必定得经由严格的测试标准。

我们的做法包括：

IPC标准是高低温循环测试的重要依据。常见的测试条件包括：

温度范围：-55℃至+125℃

循环次数：500-1000次

升降温速率：10-30℃/分钟

保温时间：15-30分钟

各种不一样的应用场景当中, 测试标准也是存在着差异的。举例来说, 针对汽车电子这一方面, 其要求相较于消费电子而言是更为严格的。

测试完成后，如何判断PCB是否合格？

我们采用多种检测方法：

目视检查：观察是否有明显变形、分层

切片分析：微观观察焊点和过孔质量

阻抗测试：检测电气性能是否稳定

只有各项指标都达标，产品才能出厂。

你可能会问：为什么非要这么严格？

答案是：可靠性。

冬天时, 一辆汽车启动, 温度有可能低到零下四十摄氏度；夏天于沙漠跑车, 温度能够升至八十五摄氏度。若是印制电路板承受不了这样的变化, 那后果简直难以想象。

高低温循环测试, 是要预先模拟那些极端环境, 以此来确保产品在实际使用之时不会出现问题。

高低温循环测试，是PCB质量的一道"生死关"。

身为猎板工程师, 我深切明白, 每一片PCB的背后, 都有着客户所给予的信任。

为了使每一块电路板, 都能够承受住时间的检验, 我们持续不懈地精益求精工艺, 提高标准。

下次, 当你瞅见一块PCB之际, 不妨去思索一番: 它可曾历经这场"生死考验"呢?
