一、STM32+RW007
代码300-STM32F407-RW007
（一）基于芯片创建工程

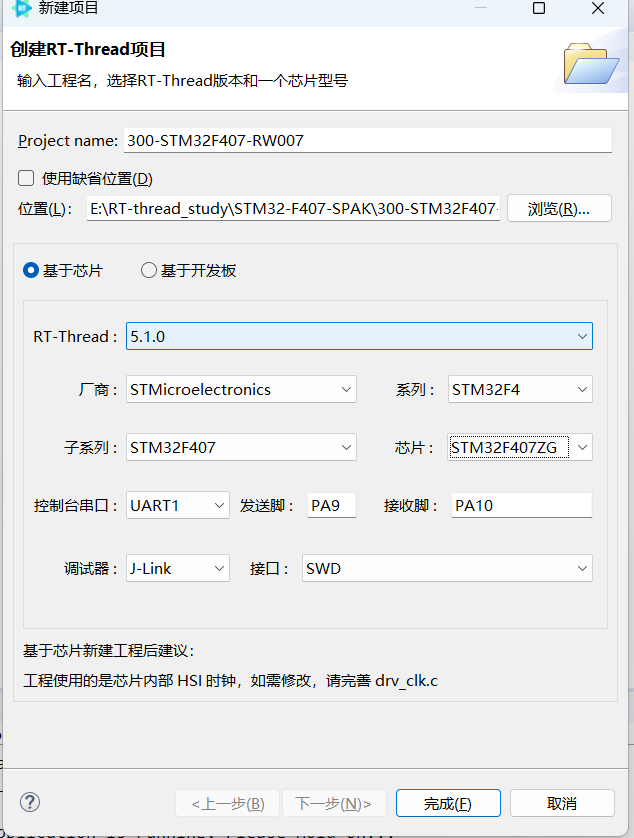

1、创建工程
2、编译程序修改报错
（二）stm32cubemx配置

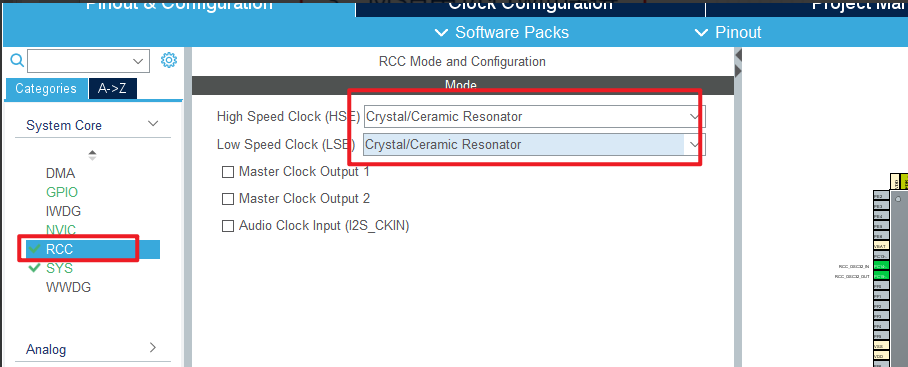

1、打开stm32cubemx配置RCC选择外部晶振

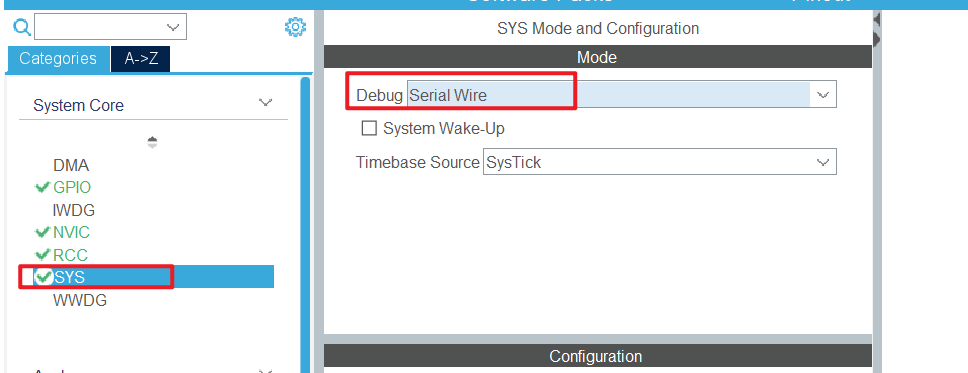

2、设置SYS

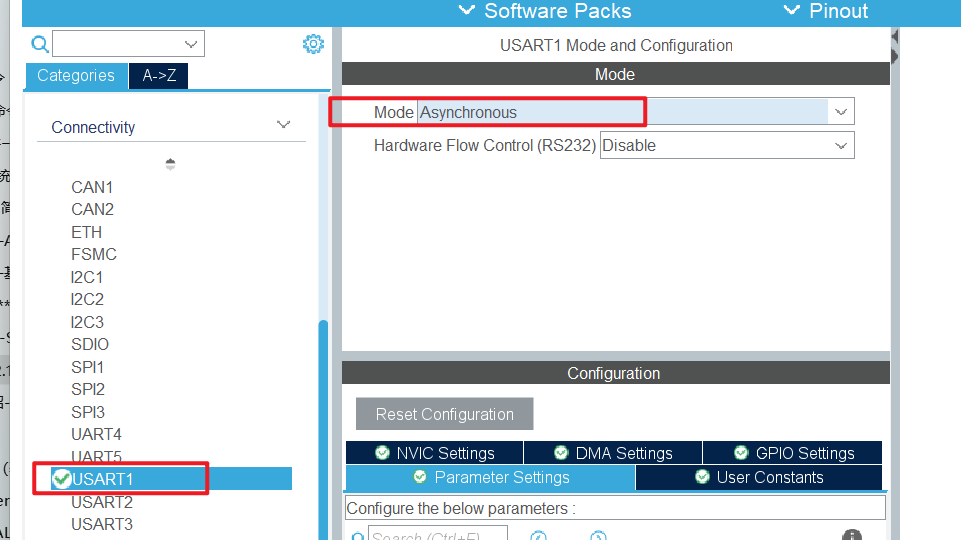

3、使能串口1-打印调试串口（打开cubemx生成代码后如果此处不设置会有问题）

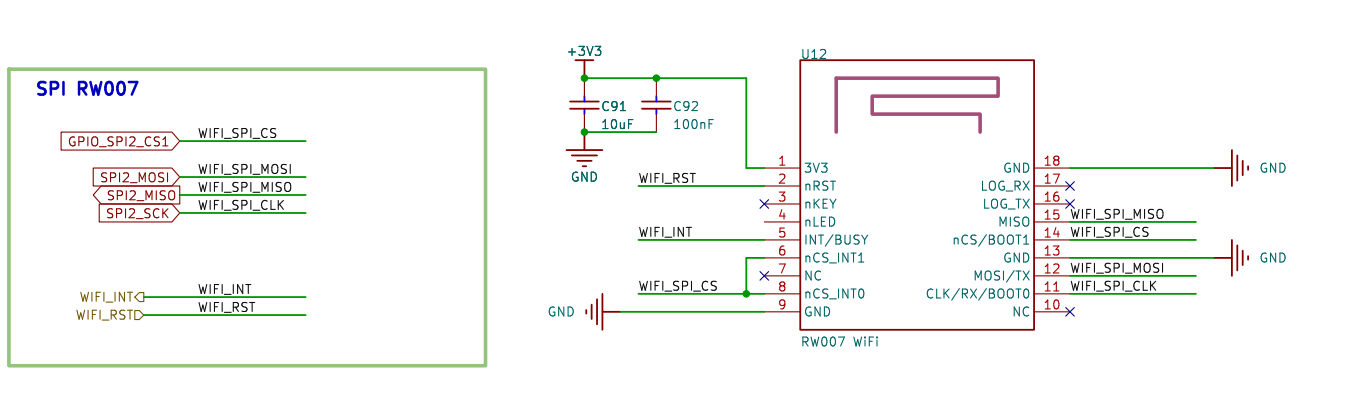

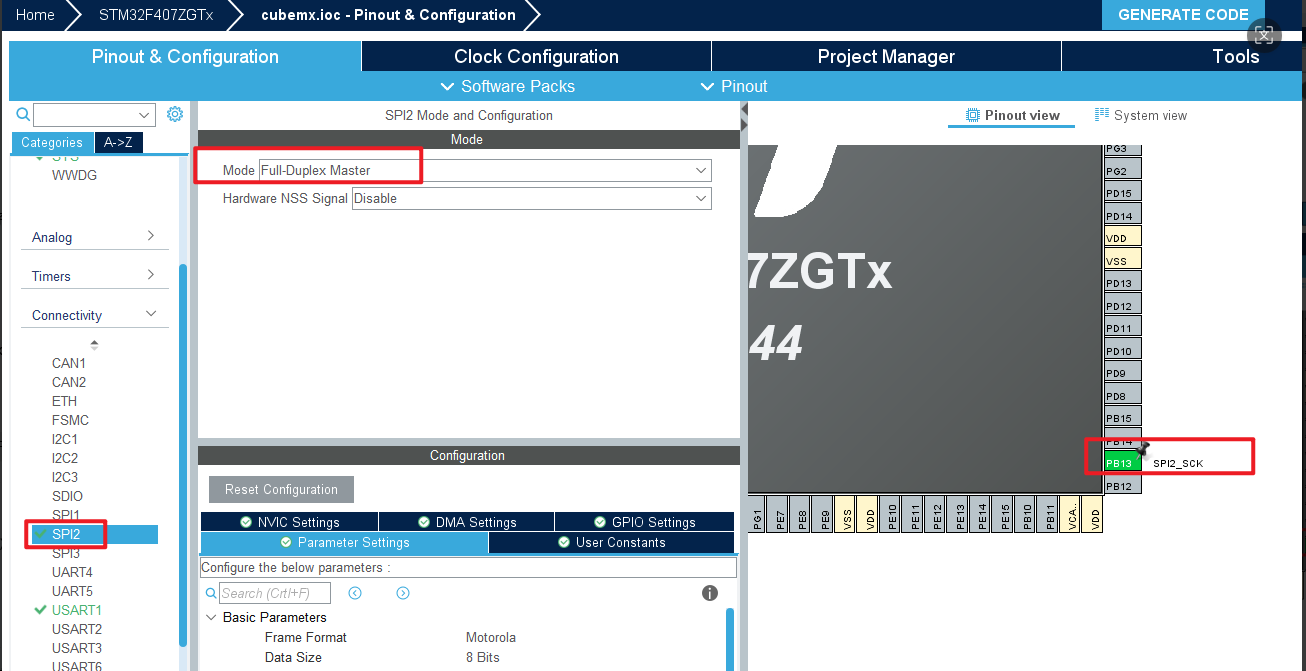

4、配置SPI-RW007

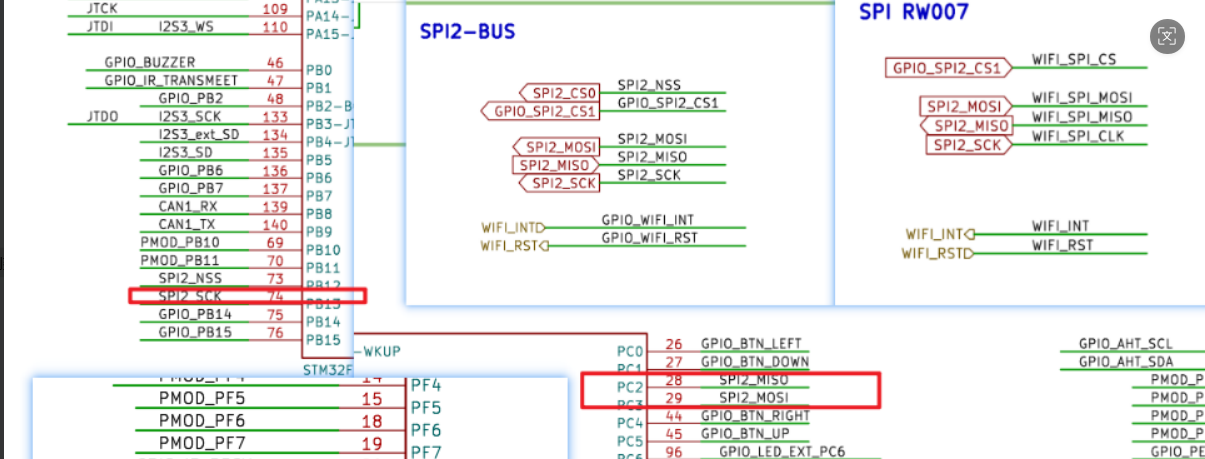

需要根据实际引脚做出修改，SPI2_CLK与默认引脚不一致
PC2--SPI2_MISO
PC3--SPI2_MOSI
PB13--SPI2_CLK

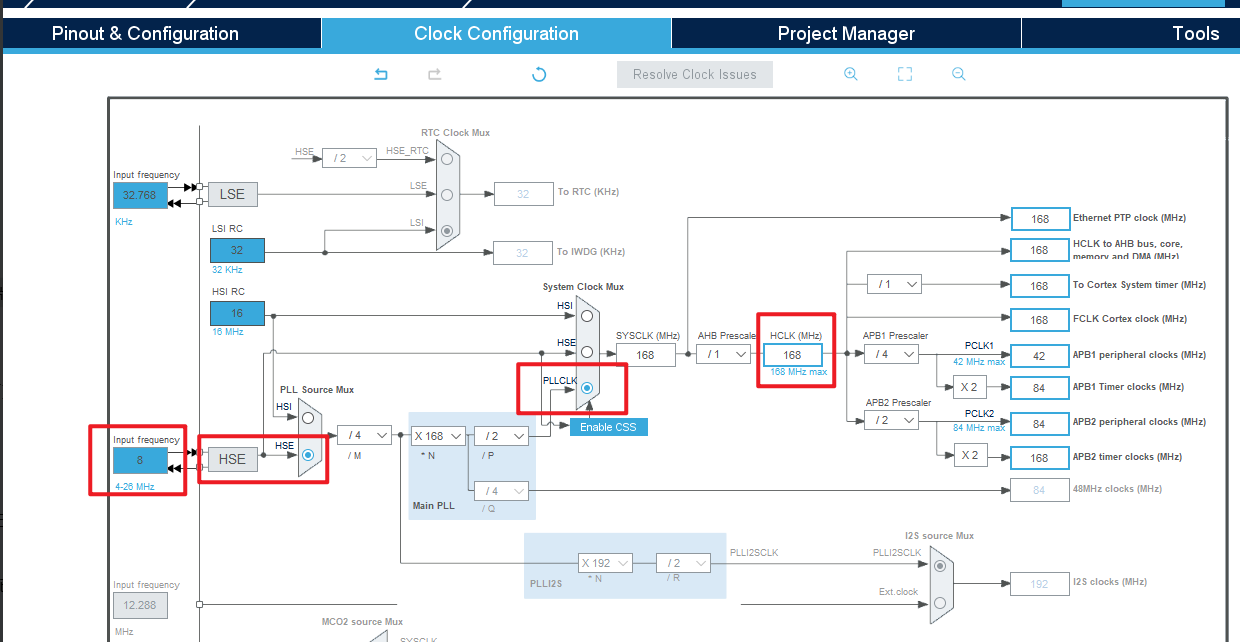

5、配置时钟，外部晶振设置8MHZ，主频最大设置168MHZ,配置完毕后生成代码，关闭cubemx
（三）生成代码修改

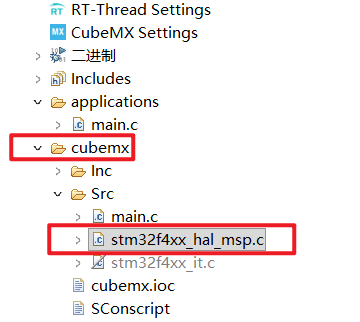

1、打开cubemx生成的代码文件
2、复制相关初始化函数到board.c文件末尾，原来的初始化函数全部注释掉
（1）void HAL_SPI_MspInit(SPI_HandleTypeDef* hspi)
（2）void HAL_UART_MspInit(UART_HandleTypeDef* huart)

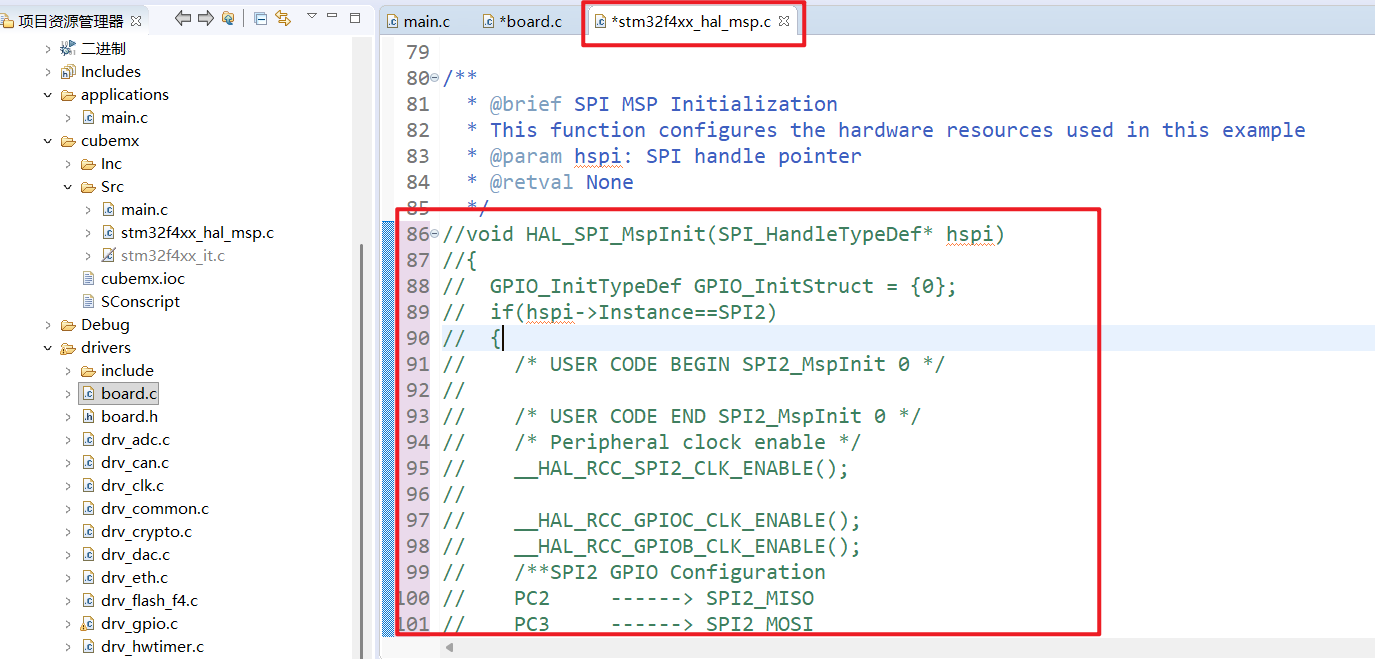

例如：被注释掉文件函数如下所示

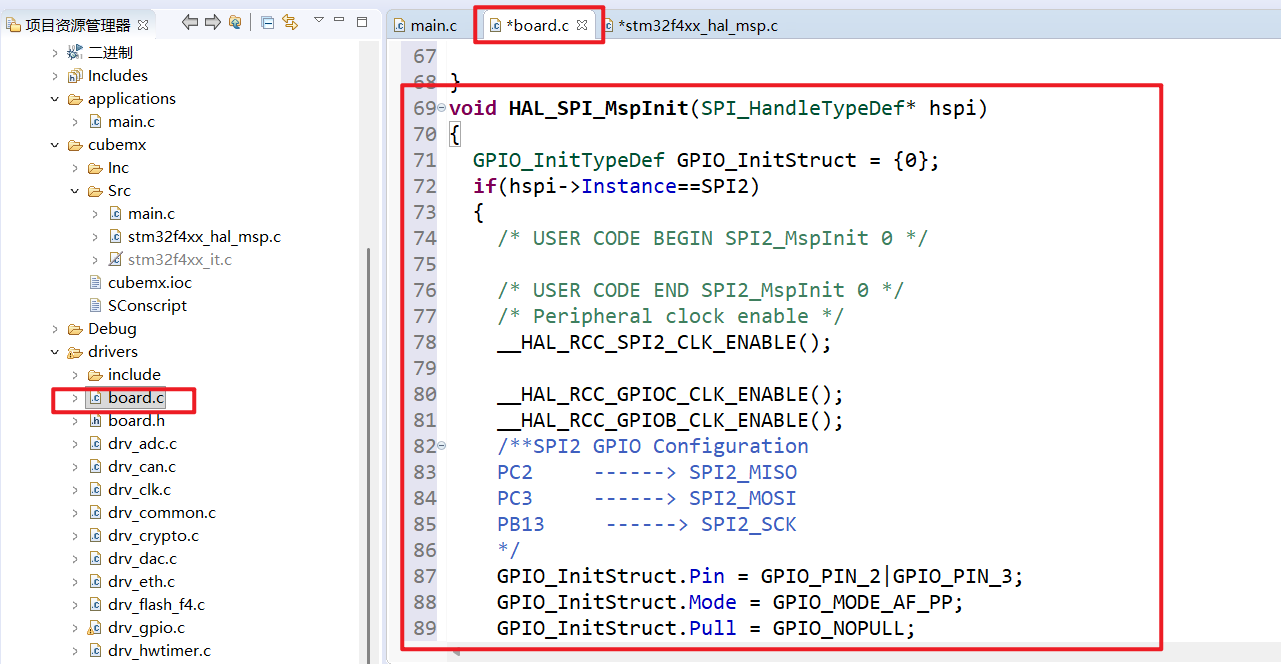

board.c文件中的函数

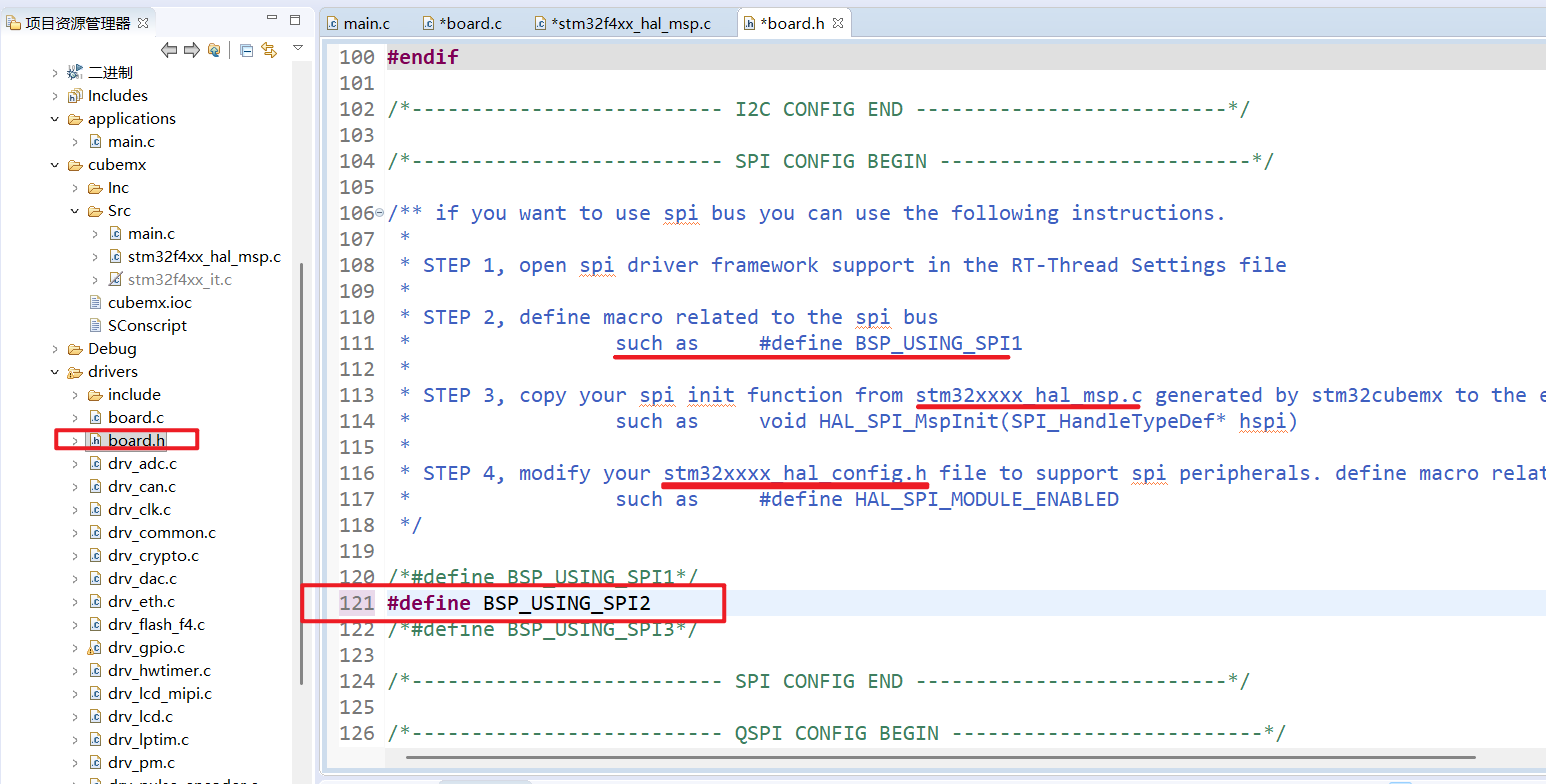

3、打开board.h将SPI2使能打开

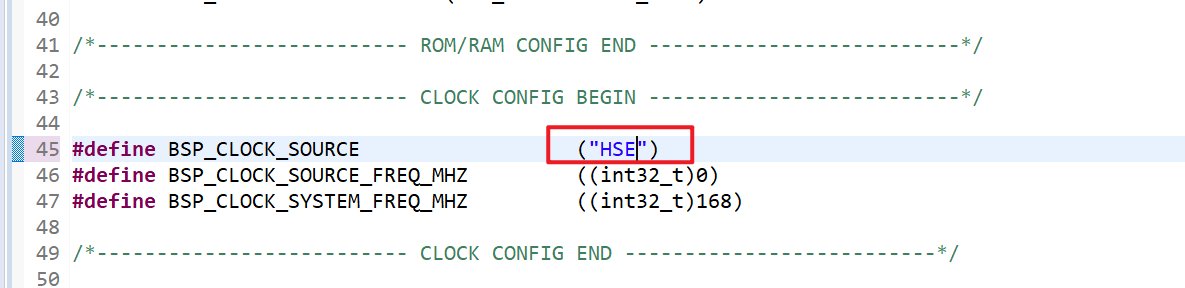

改为外部高速时钟
打开使能

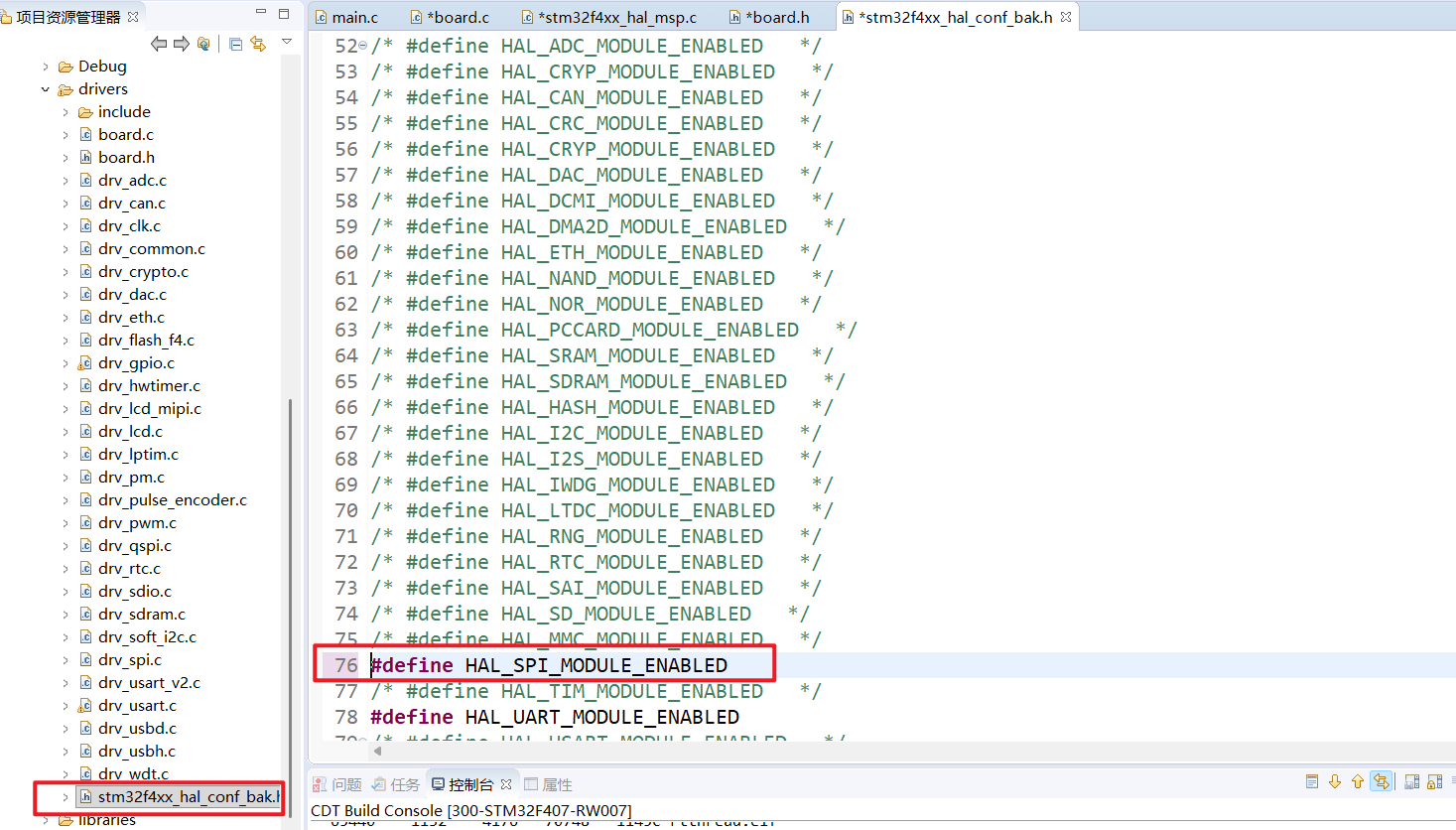

4、将SPI驱动模块使能打开
（四）添加RW007驱动包

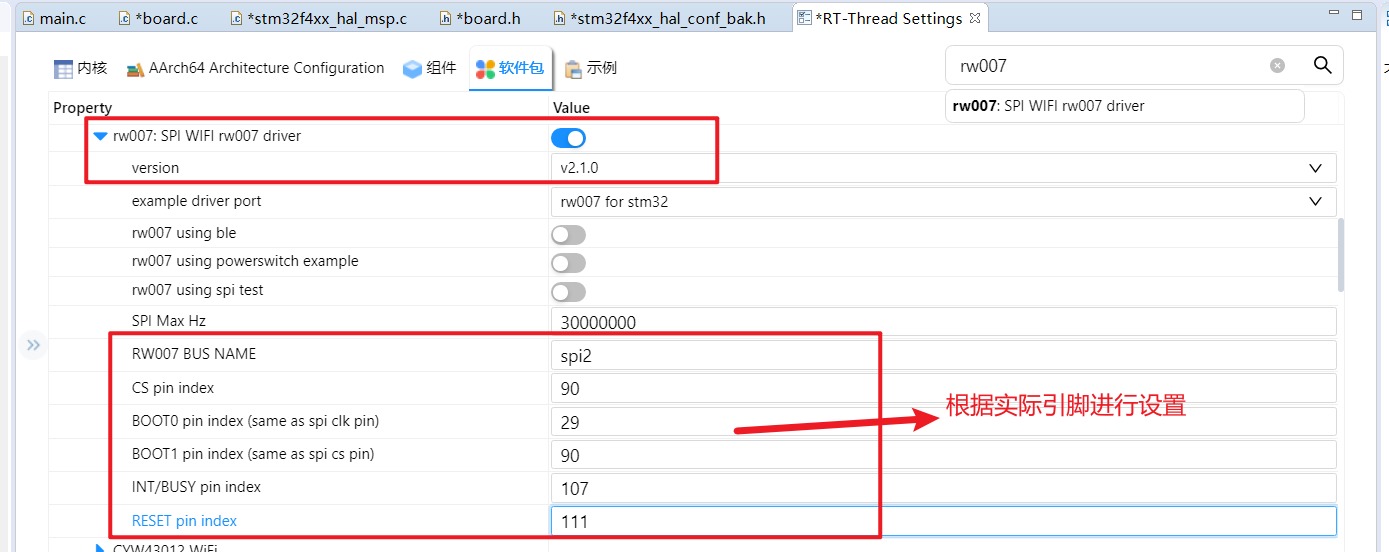

1、修改对应引脚编号
使能驱动包-进行相关引脚配置，如果不知道对应的引脚编号，可以使用串口打印对应的引脚编号，得到编号后再对应填写，例如使用GET_PIN(C,2)获取PC2引脚对应的编号

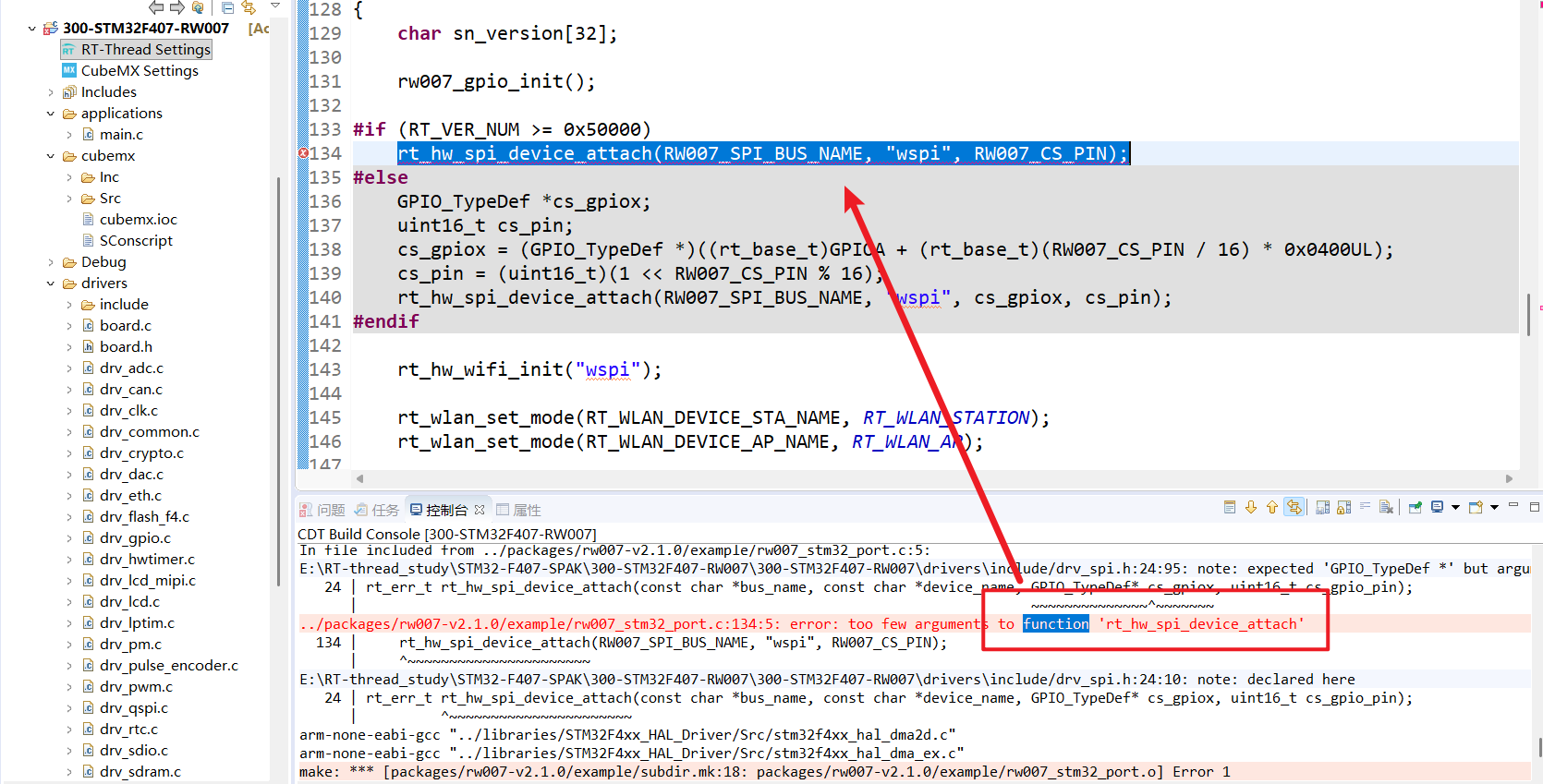

2、保存编译代码-双击找到报错位置

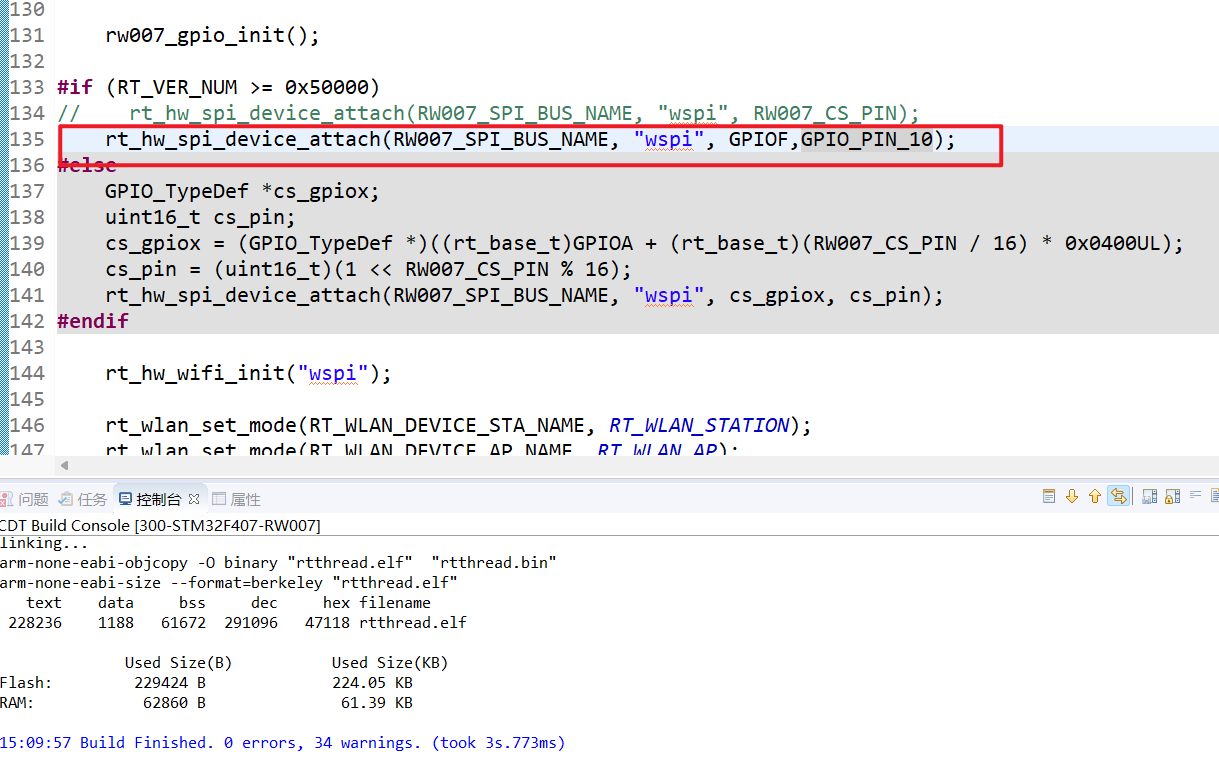

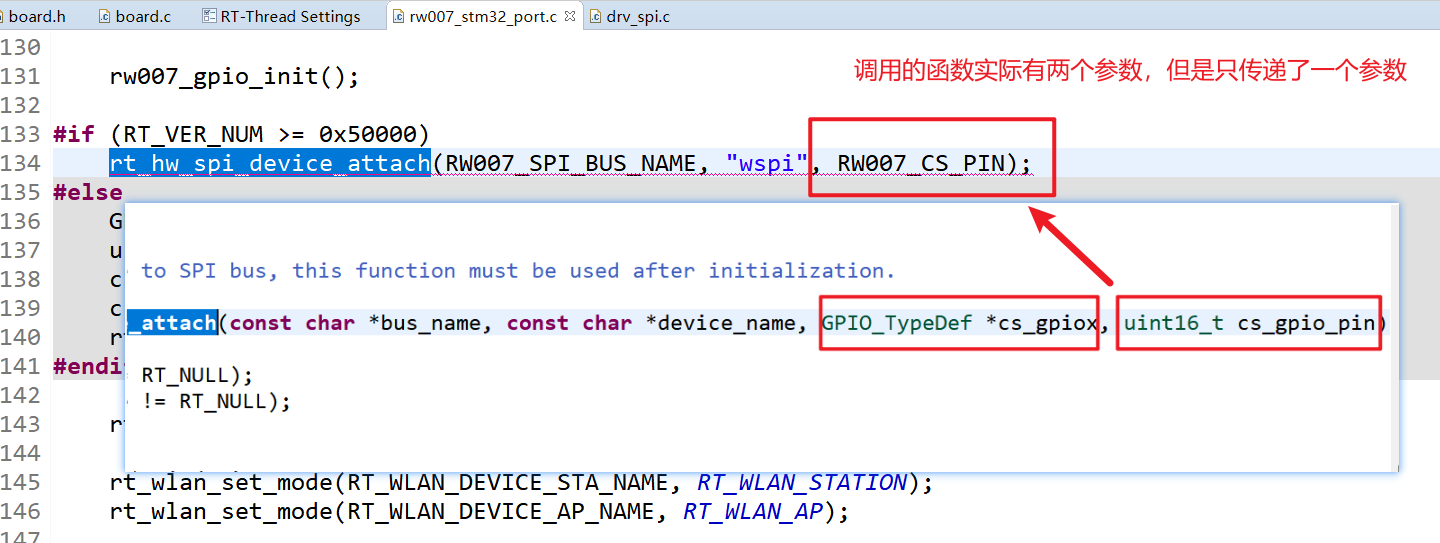

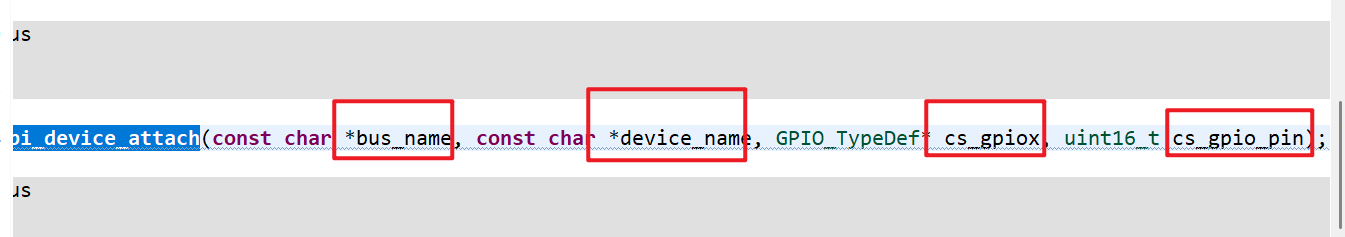

该函数实际需要传递4个参数，该处只传递了3个参数

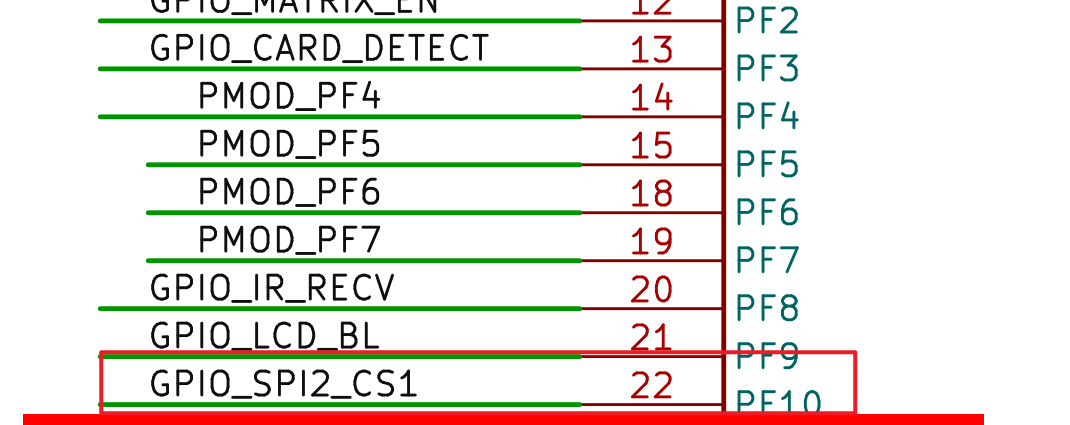

SPI片选引脚是PF10
修改代码后编译程序
（五）编译程序进行下载调试
1、编译下载程序

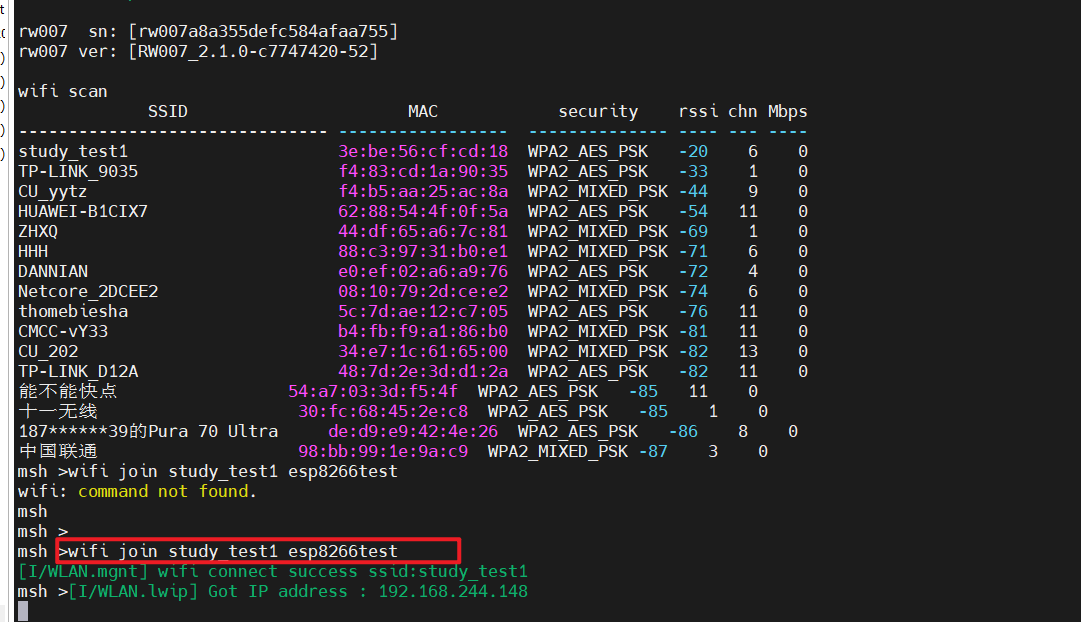

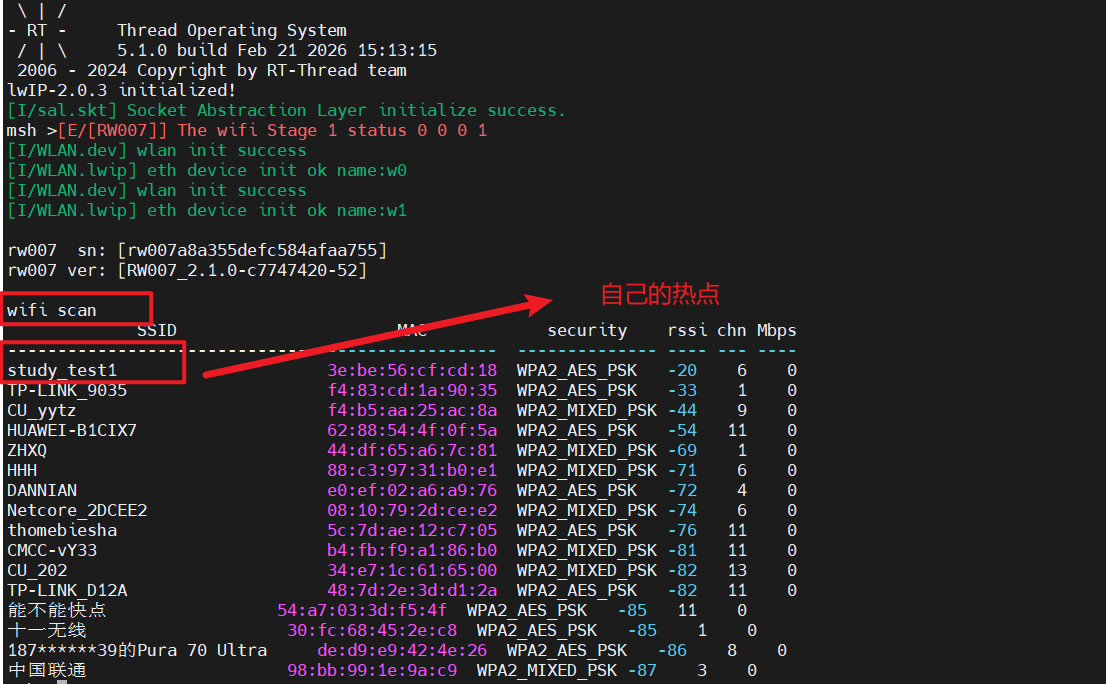

2、输入指令 搜索wifi列表：wifi scan
3、输入连接wifi指令：wifi join "热点名" "热点密码"
wifi join study_test1 esp8266test输入指令连接wifi热点，提示获取到IP地址：192.168.244.148

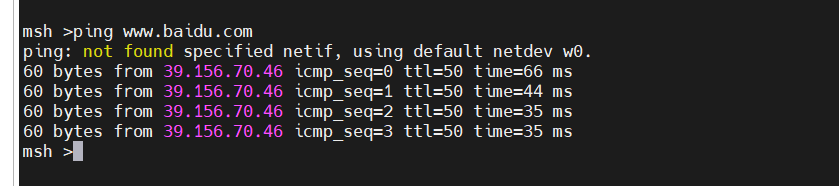

4、输入指令进行测试：ping www.baidu.com
二、物联网软件包测试

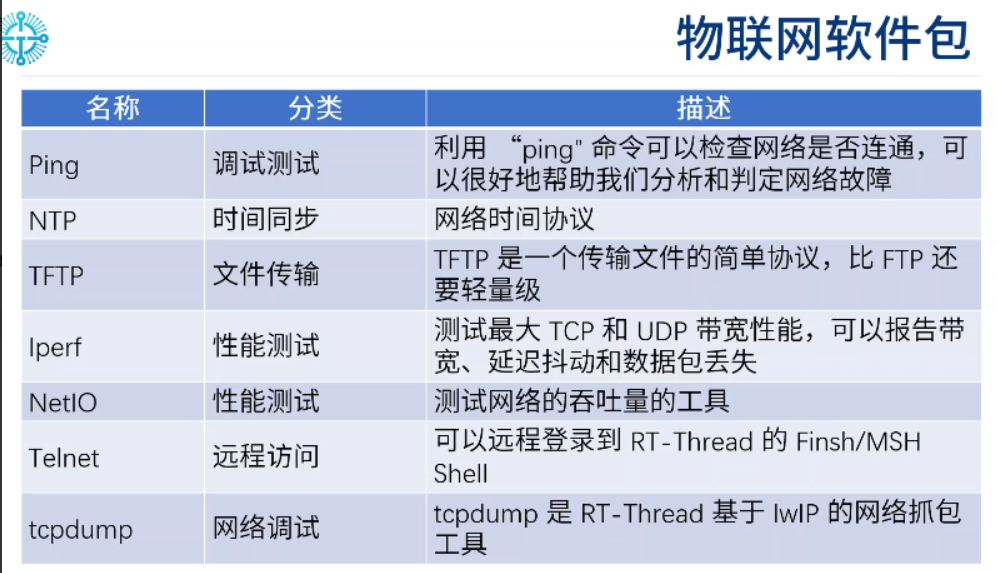

Ping命令，NTP同步网络时间，IPerf带宽性能测试，操作中轻量级的文件传输TFTP和远程访问telnet以及基于lwip的网络抓包工具tcpdump

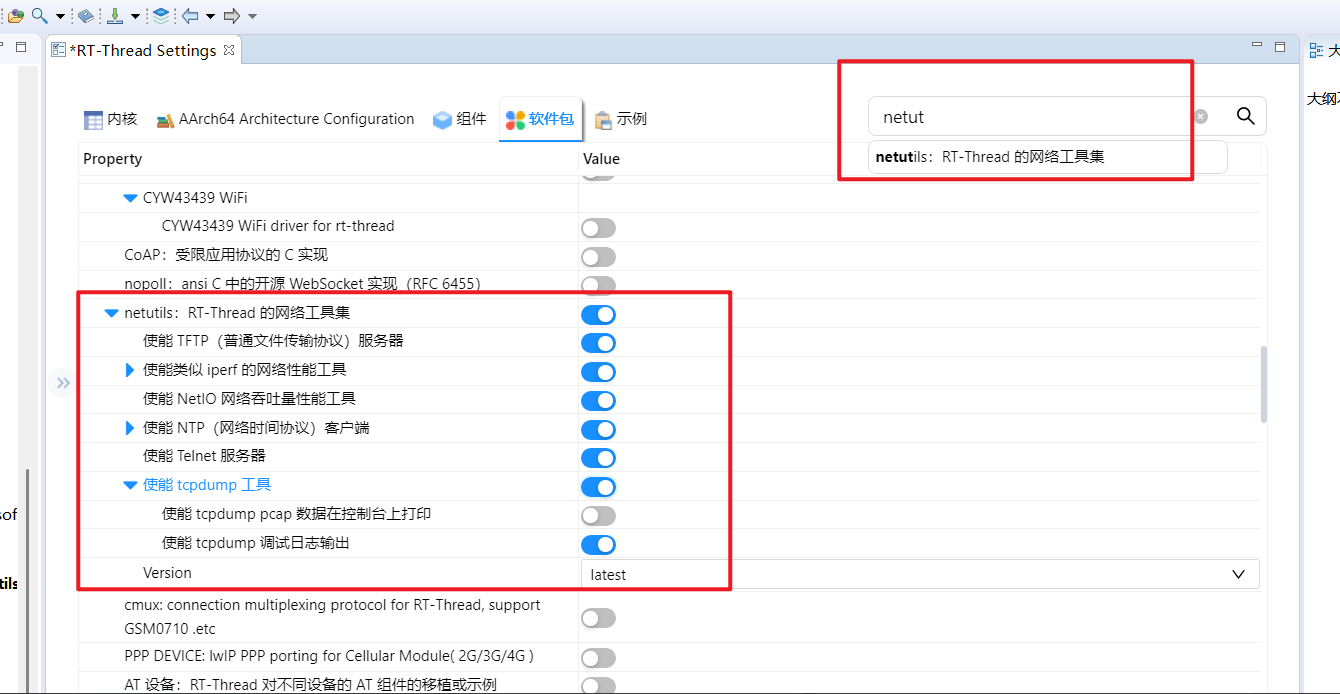

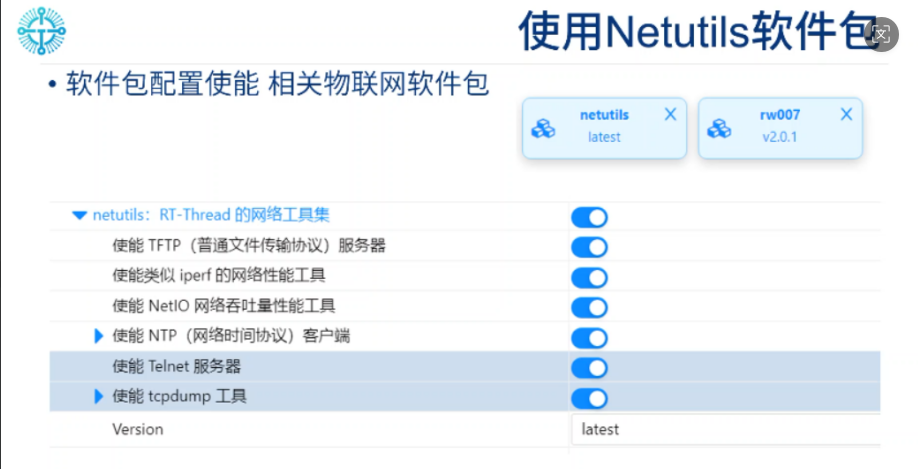

（一）netutils软件包

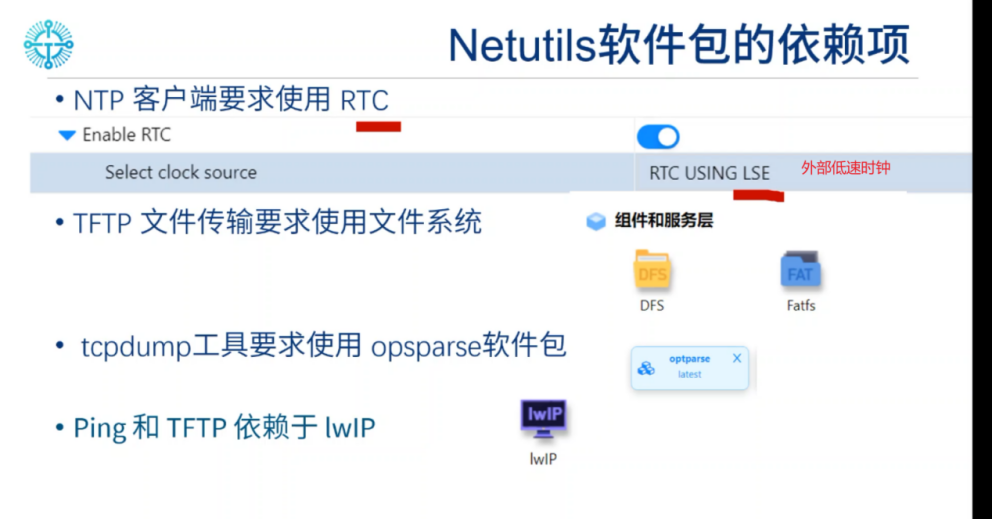

NTP客户端要求使用RTC（使用外部低速时钟），TFTP文件传输需要使用文件系统(dfs和fatfs)，tcpdump要求使用opsparse软件包，ping和tftp依赖于lwip
保存编译下载

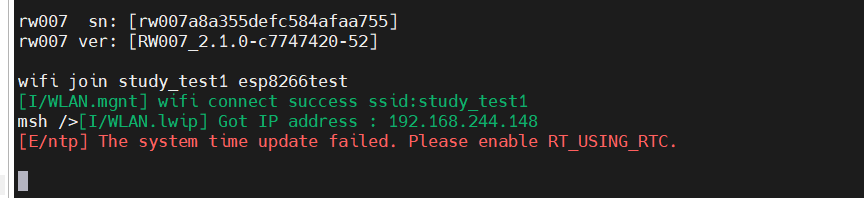

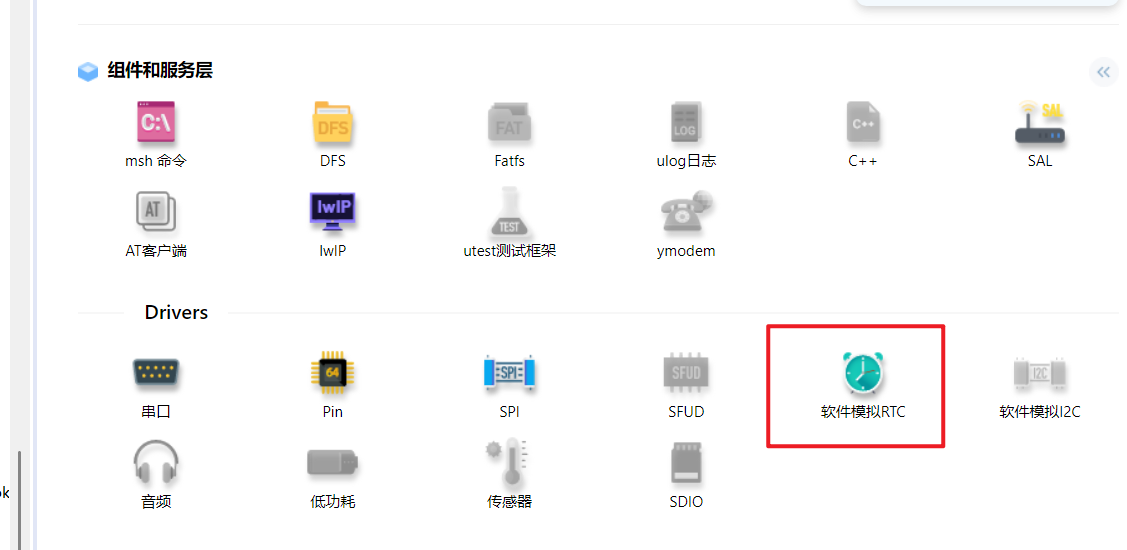

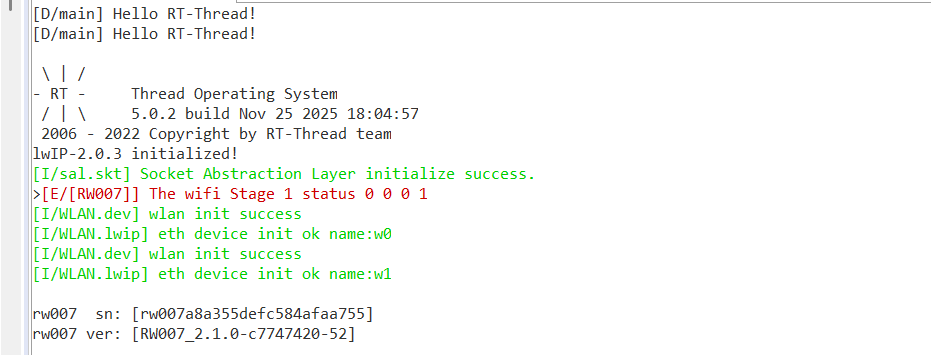

下载程序后链接wifi提示需要使能RTC

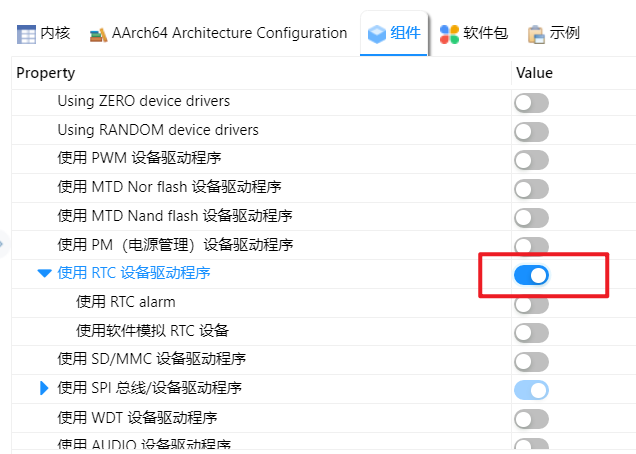

使能RTC后重新下载连接wifi
编译程序重新下载：

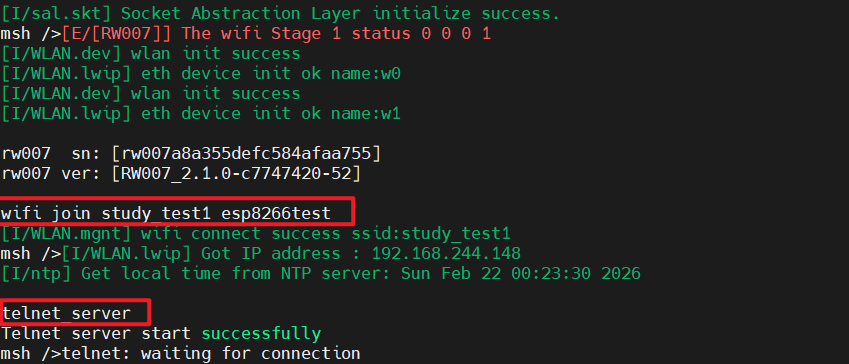

//首先输入连接wifi指令，获取到ip地址后，输入指令开启telnet服务
wifi join study_test1 esp8266test
telnet_server
打开telnet远程工具配合测试
（二）telnet远程工具使用
PC端打开SecureCRT软件进行telnet远程测试
注意注意：电脑和rw007的IP地址要属于同一网段，否则会链接失败！！！

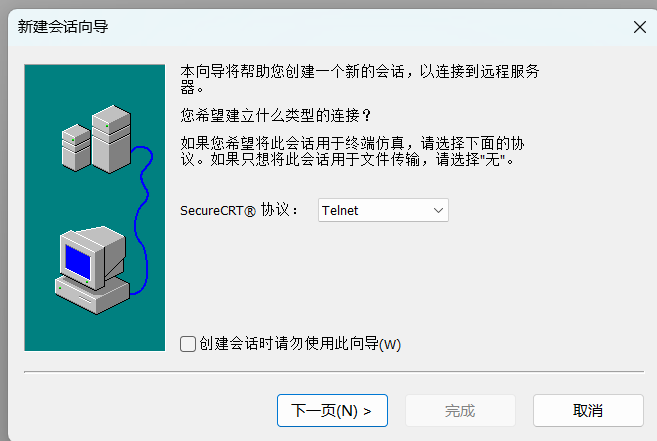

1、新建telnet会话

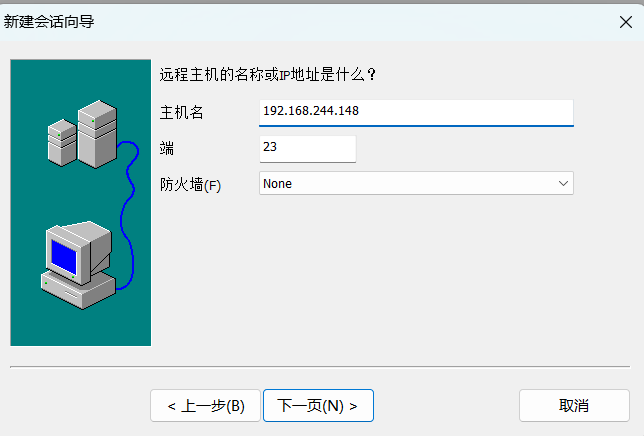

2、设置主机名：即输入RW007的IP地址
3、双击新建的会话

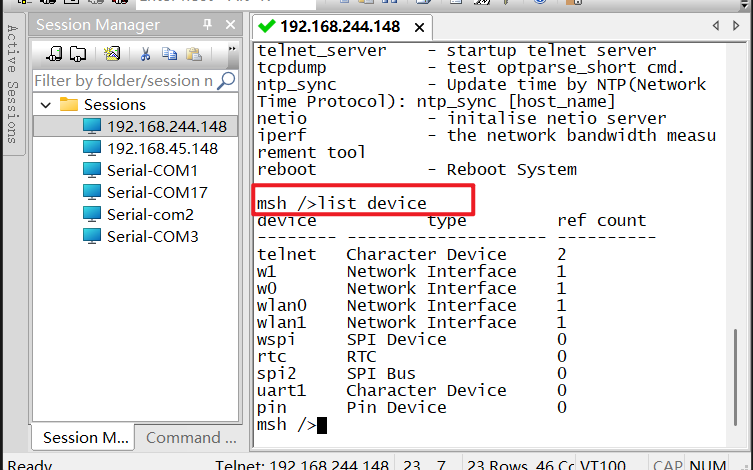

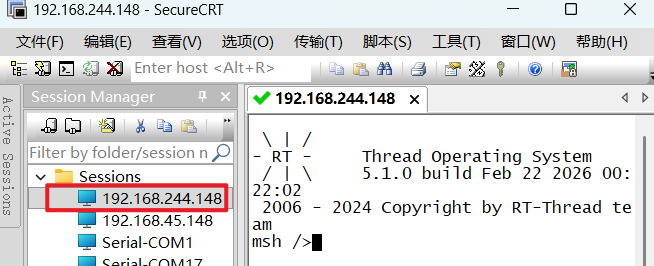

4、输入指令进行远程测试
在远程服务端输入相关指令即可实现远程测试
远程断开后也会有断开连接提示

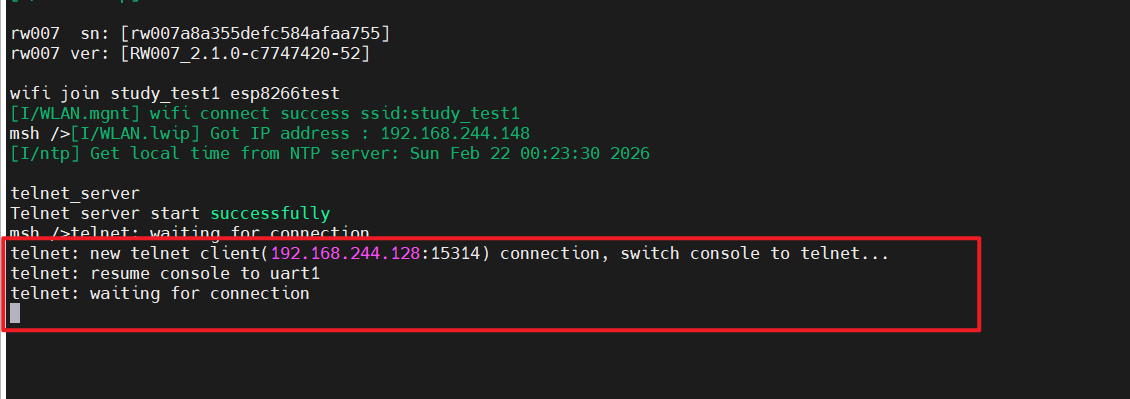

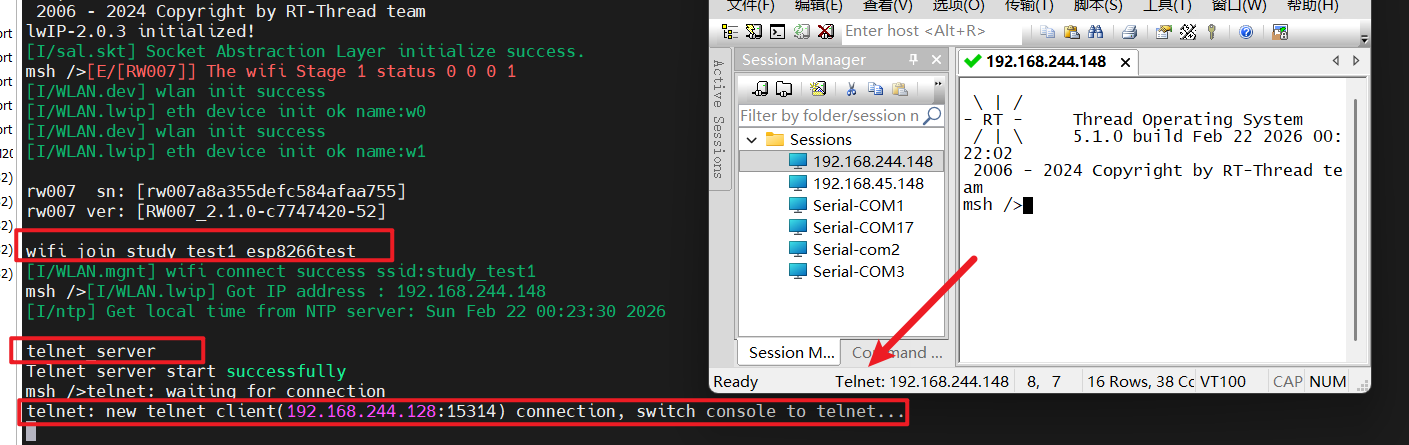

5、完整操作步骤
（1）输入连接wifi指令后会提示获取到IP地址
（2）获取到IP地址后会打印时间
（3）获取到时间之后，输入telnet服务启动指令
（4）PC端打开软件设置参数进行远程连接（PC端与RW007网段一致，此处测试，电脑连接study_test1热点）

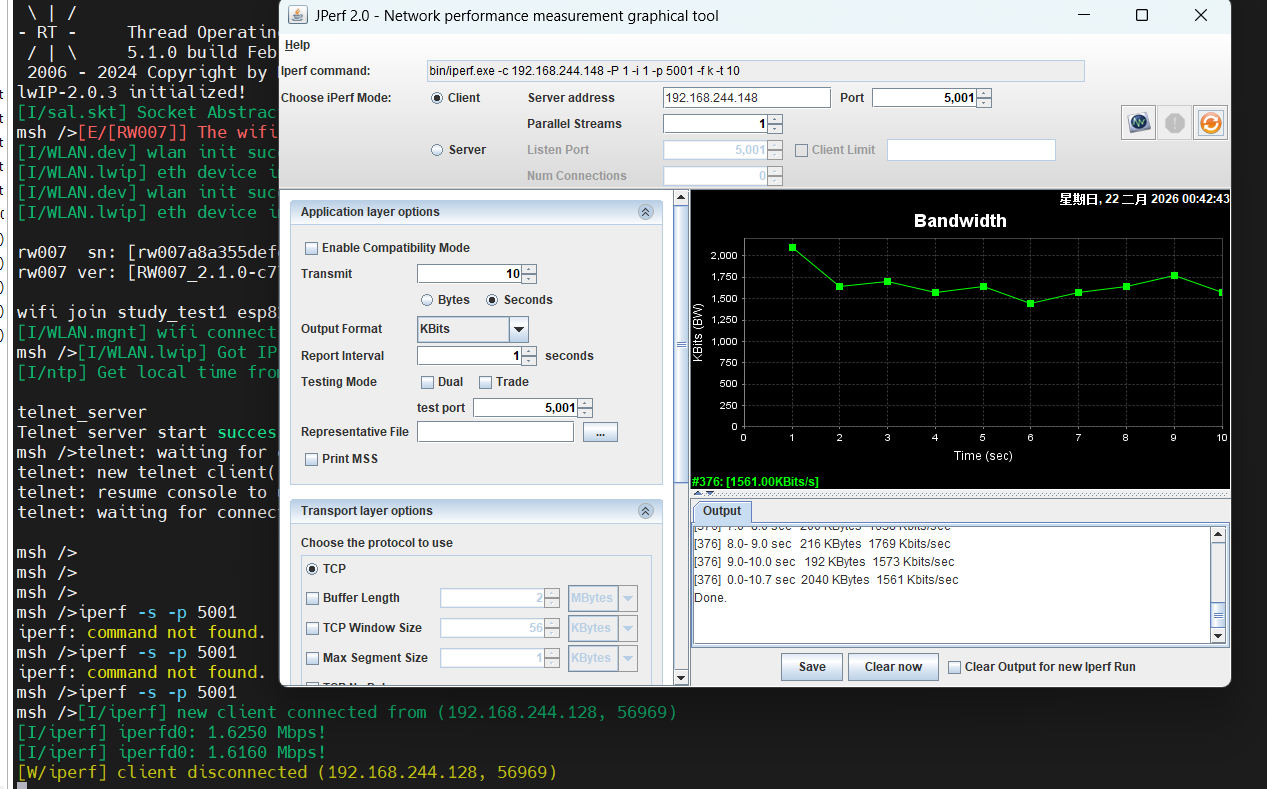

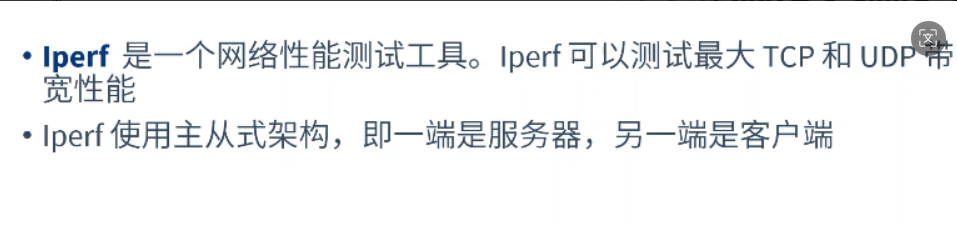

（三）Iperf网络测试工具（客户端和服务器模式）

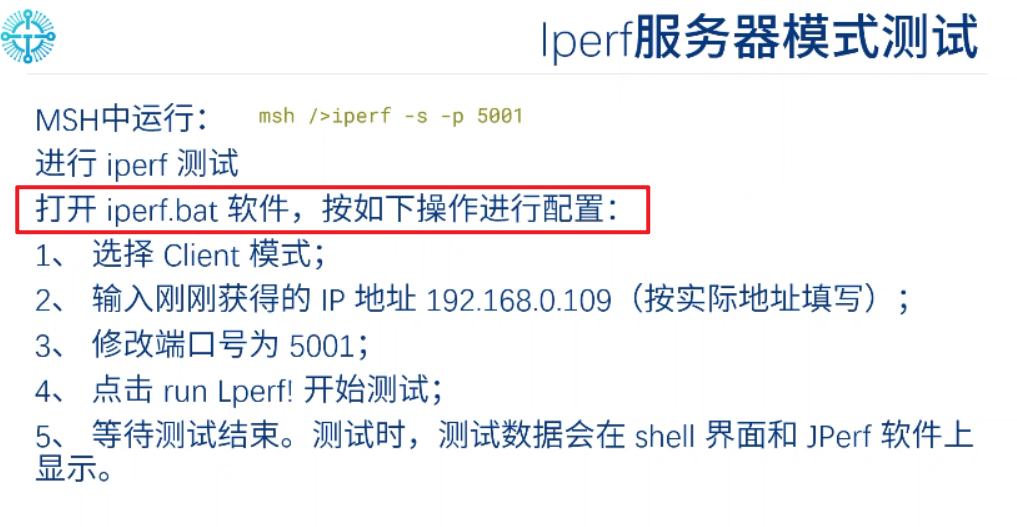

1、服务器测试：

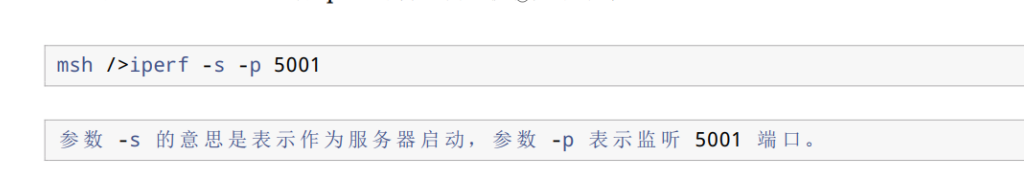

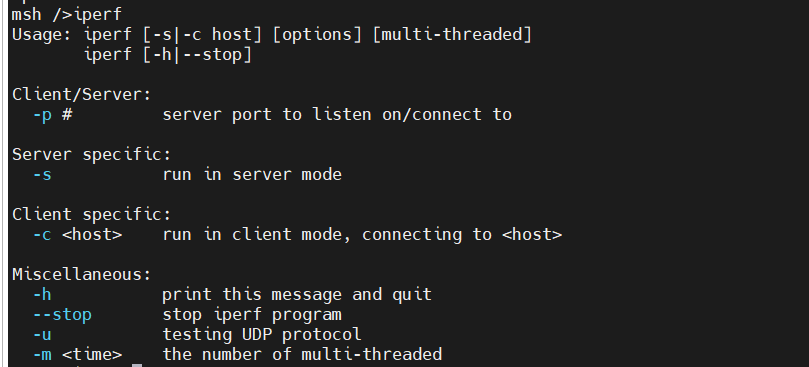

开发板msh命令输入：iperf -s -p 5001 启动（作为服务器启动，监听xxx端口）

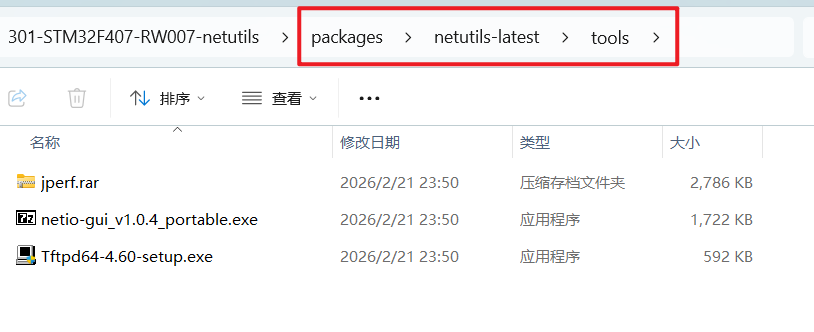

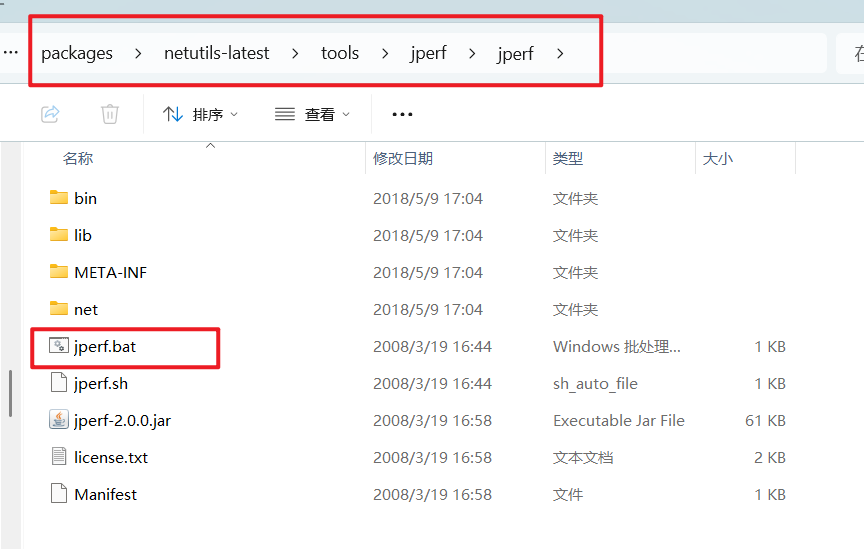

2、到相关路径下找到jperf.rar压缩包

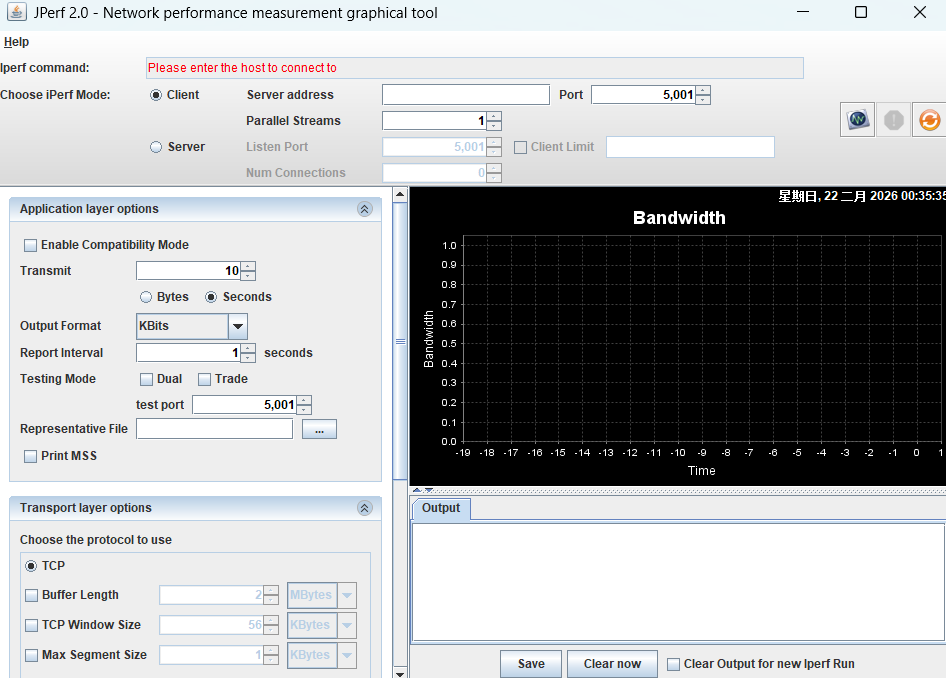

3、运行解压包里的"jperf.bat"文件，双击打开即可
4、设置RW007获取到的IP地址（可以输入ifconfig查看）

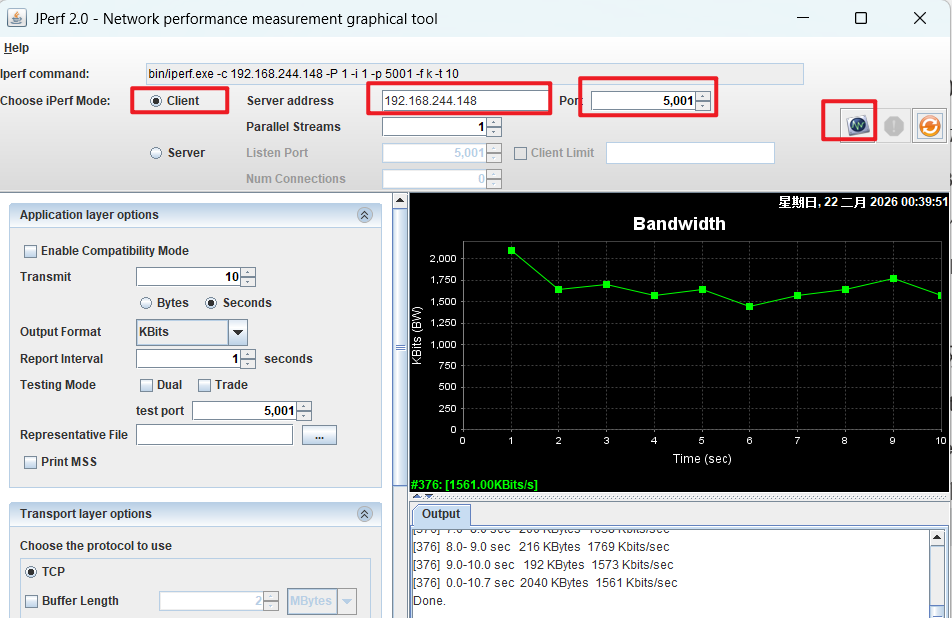

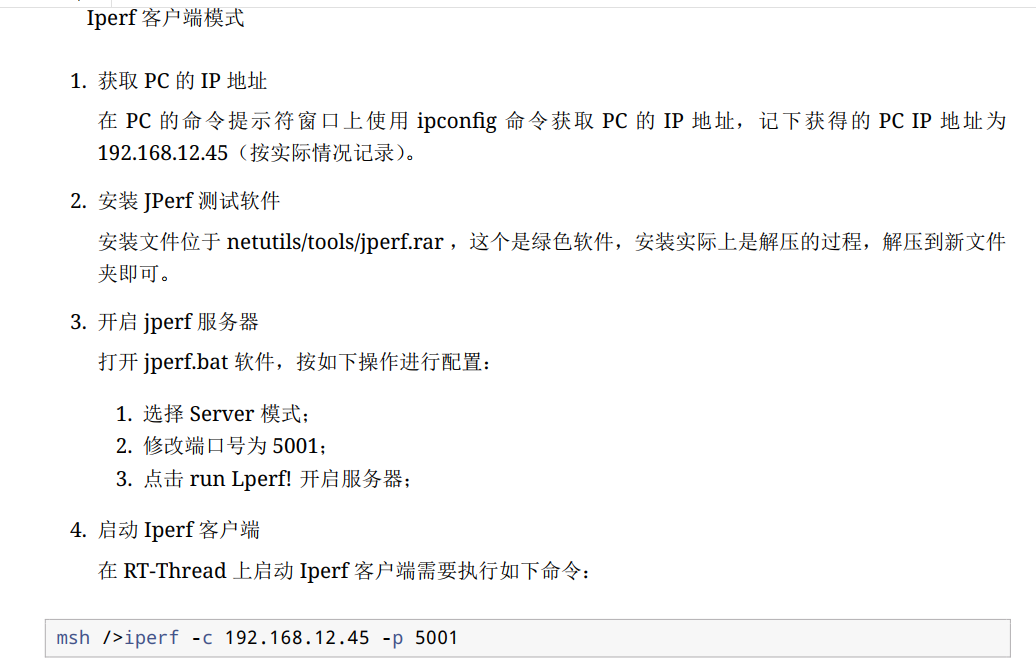

客户端模式

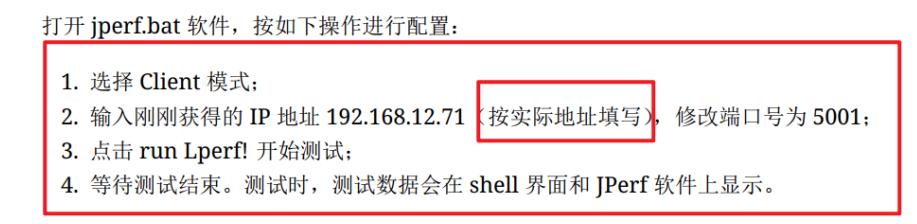

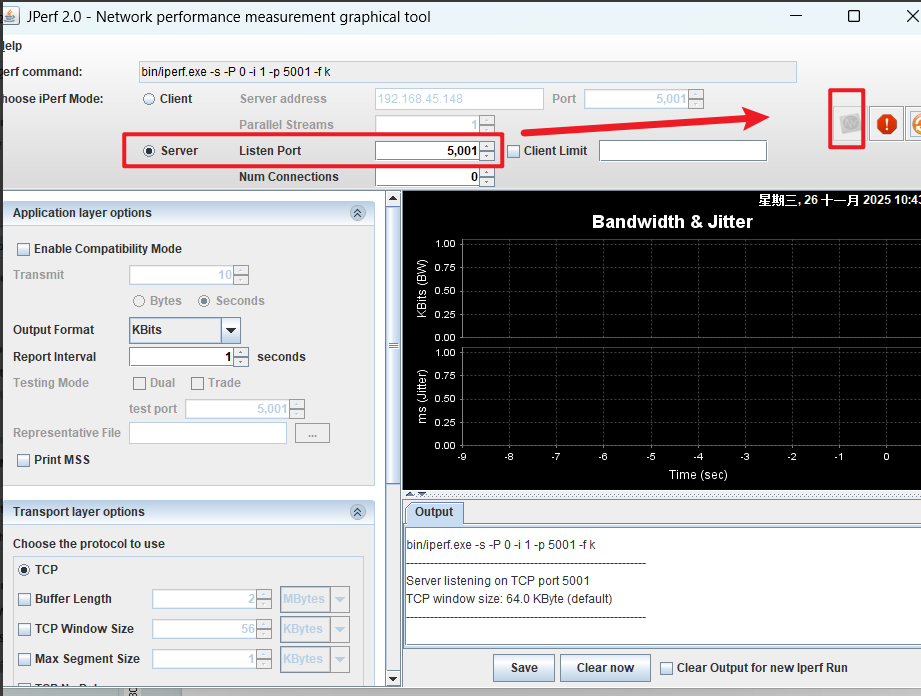

1、打开软件设置server模式，设置参数

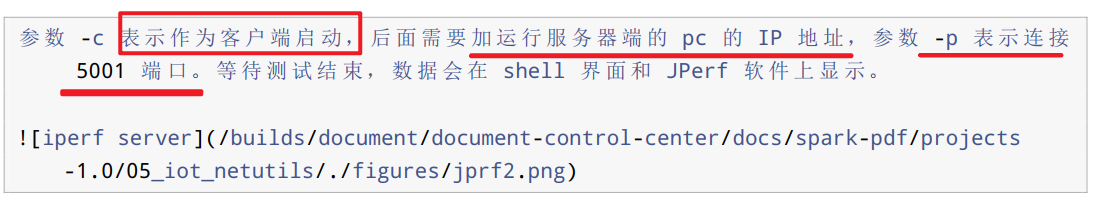

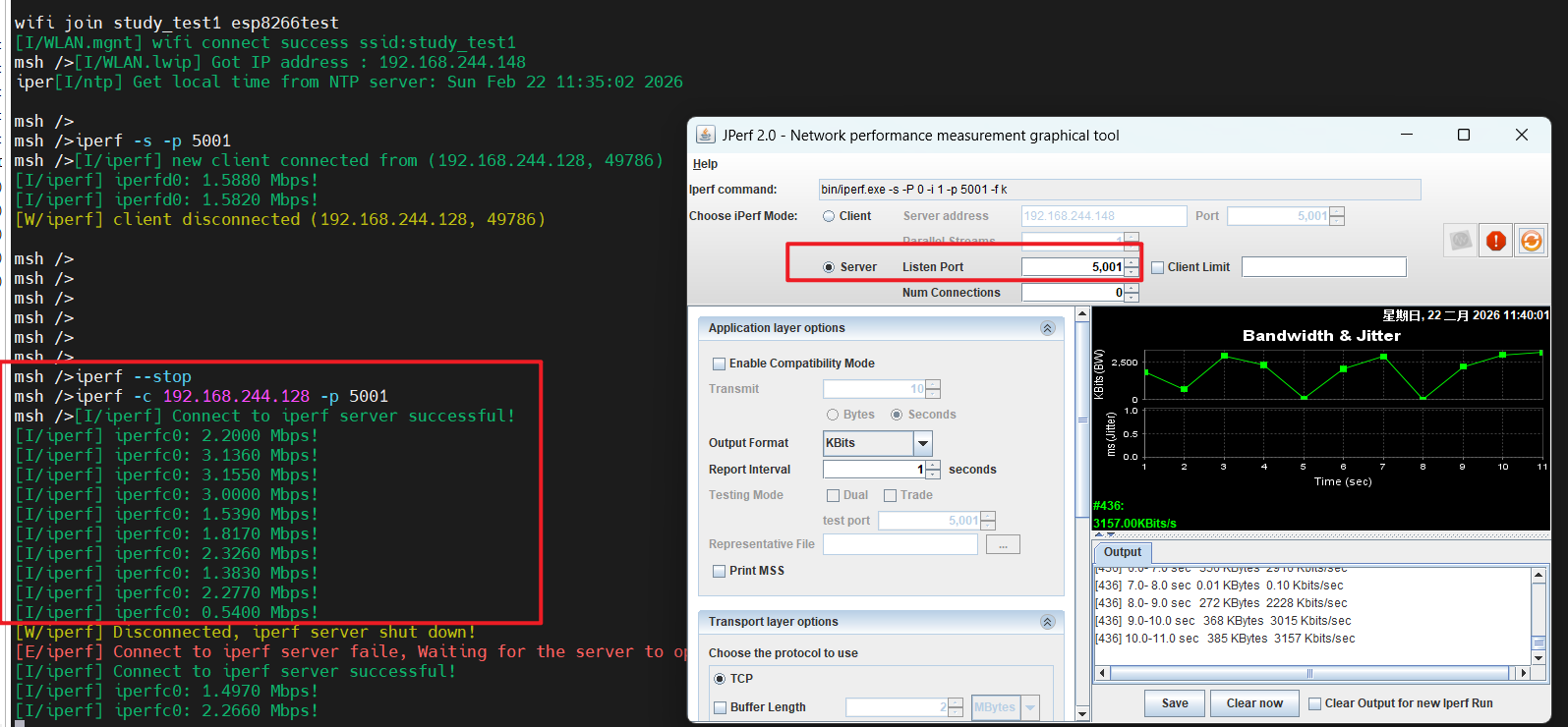

2、在 RT-Thread 上启动 Iperf 客户端需要执行如下命令

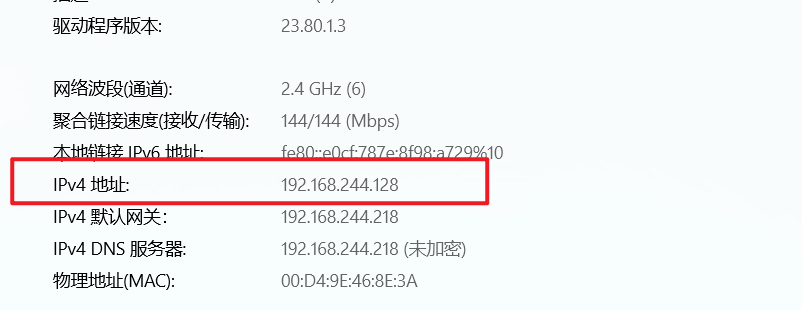

IP地址使用电脑IP地址（电脑与RW007是同一个网段）
iperf -c 192.168.244.128 -p 5001
Msh端输入指令前需要先停止上次的服务器模式
根据提示输入iperf --stop
随后再启动客户端（要连接的服务器ip地址是电脑的ip地址）
（四）NTP

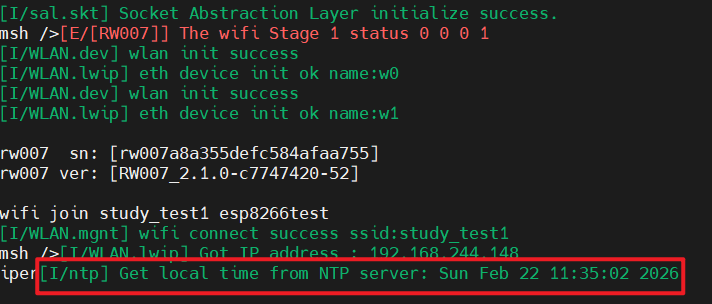

开机联网成功后会自动获取一次时间，随后可以通过测试指令进行

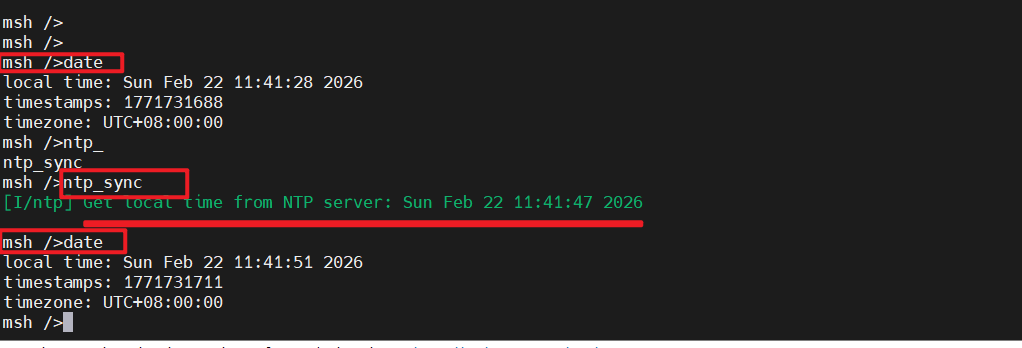

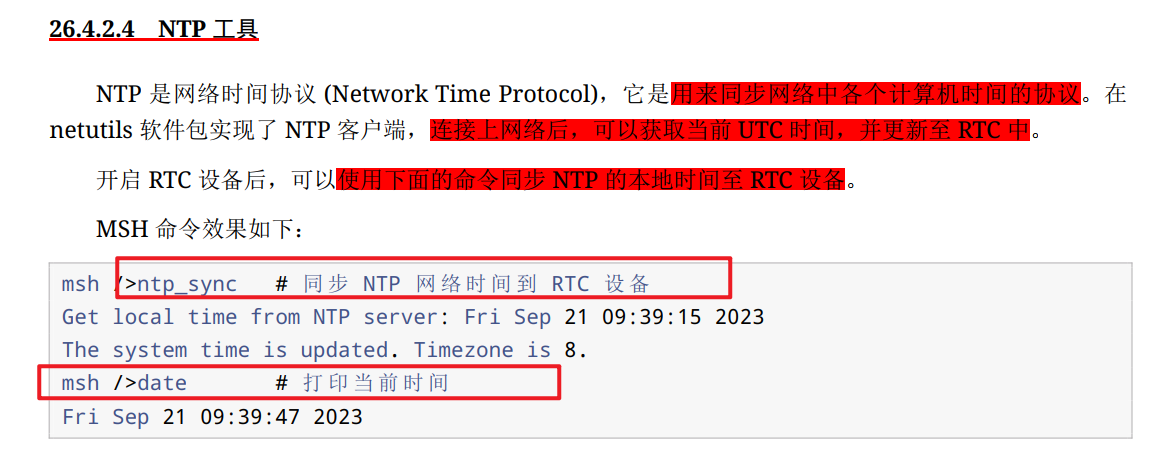

输入date命令查看当前时间，使用ntp_sync同步网络时间（）
（五）TFTP文件传输测试-需要额外挂载文件系统再测试

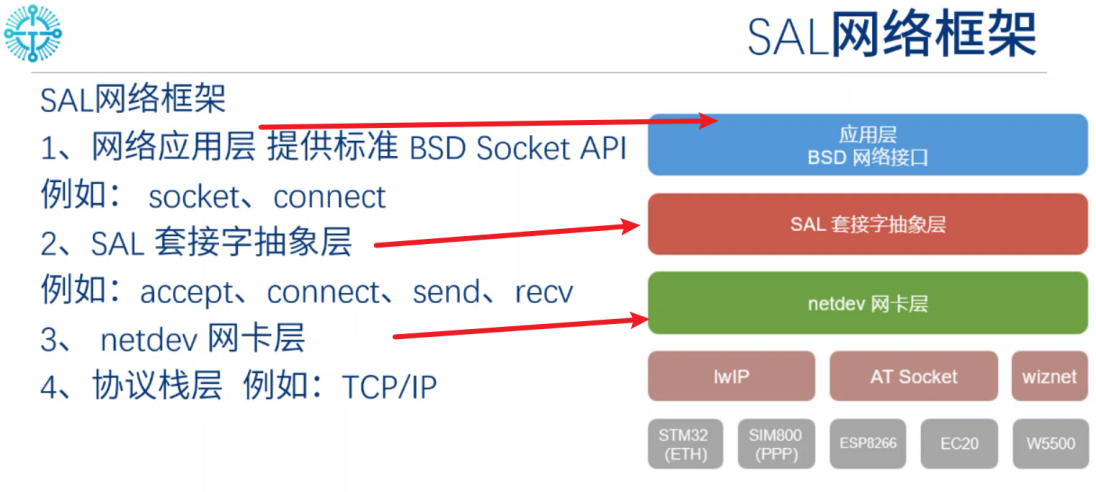

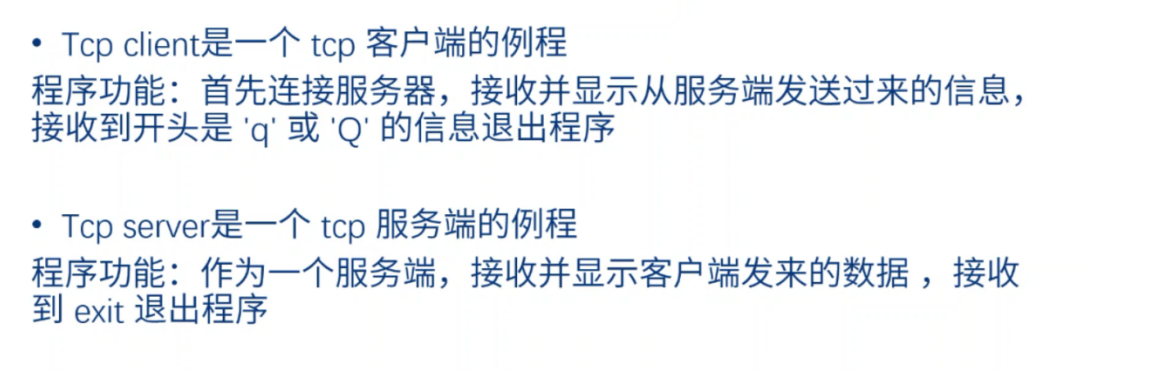

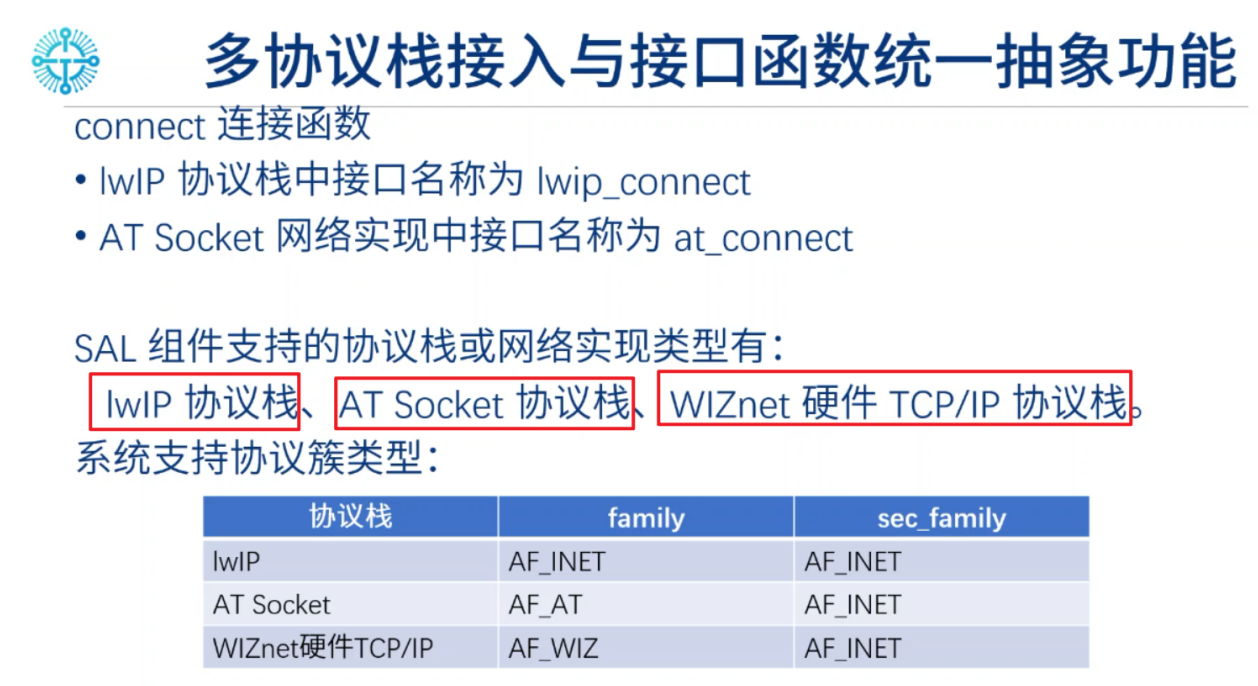

三、SAL组件

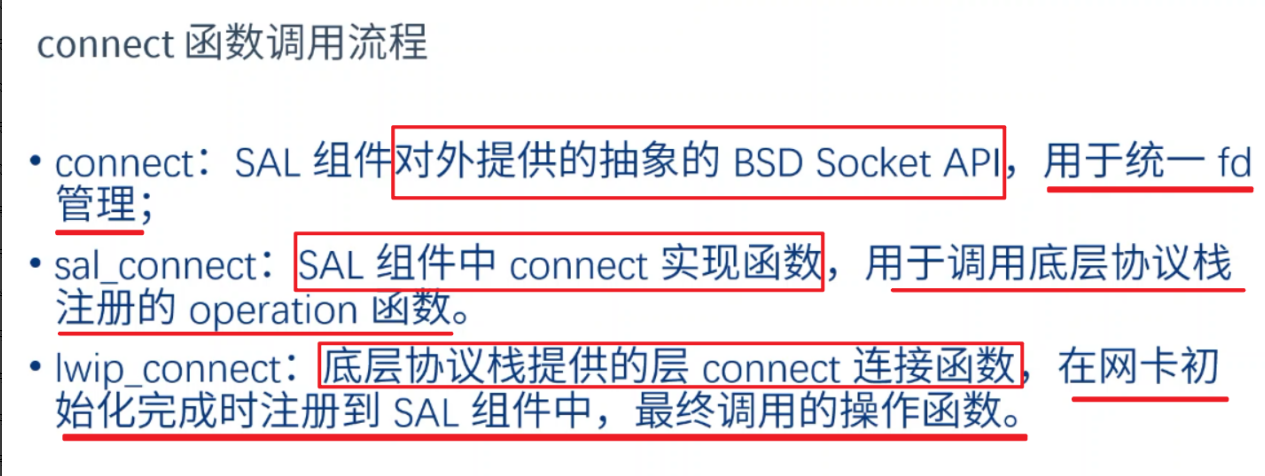

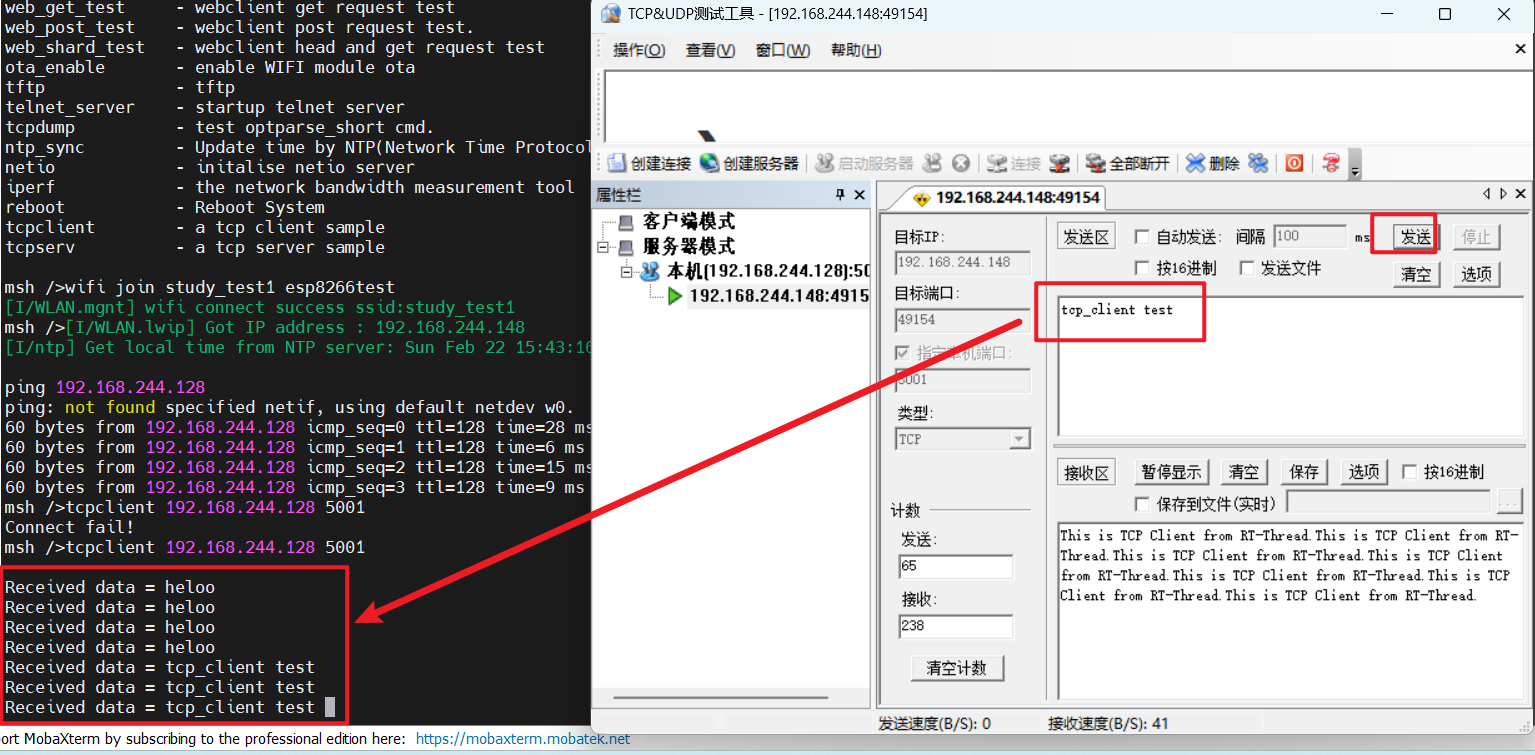

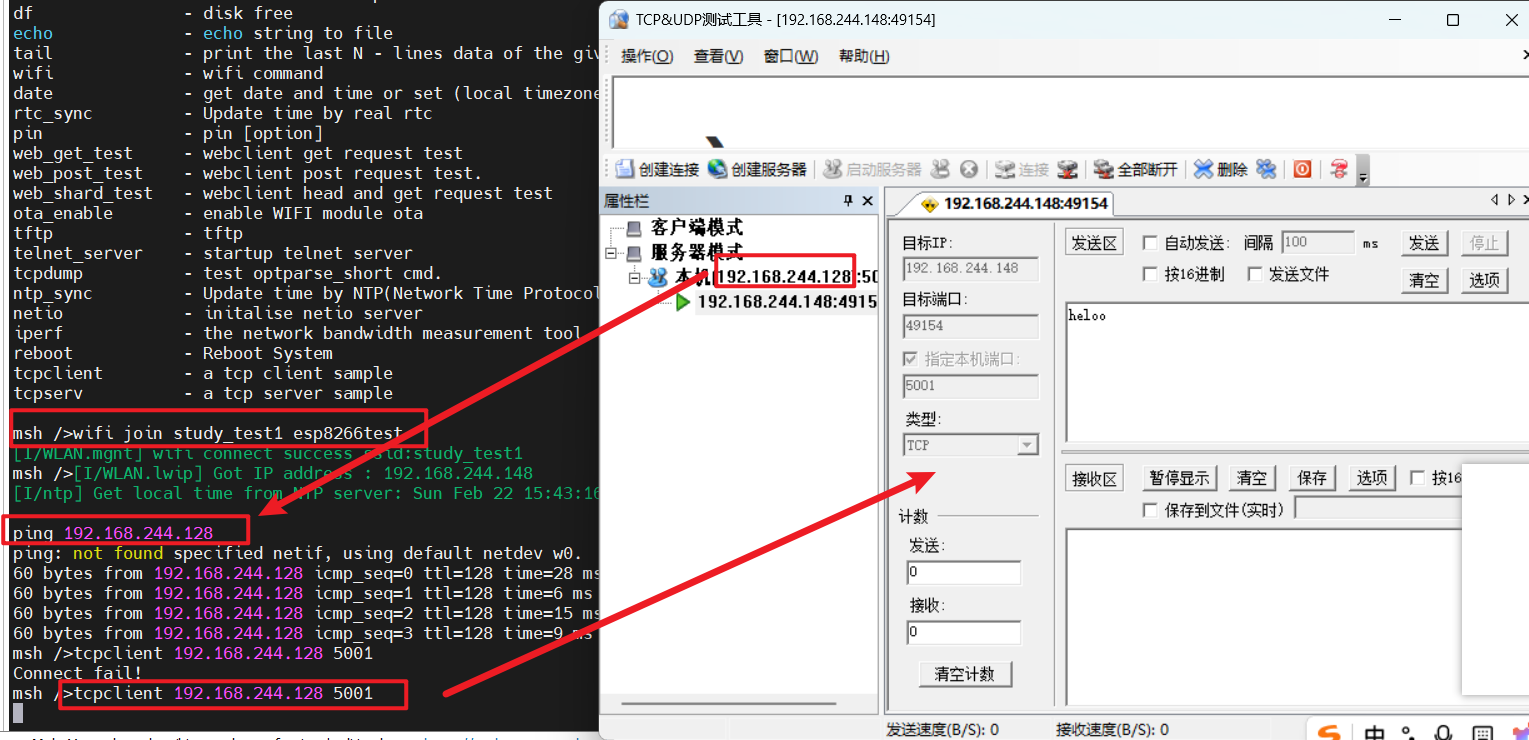

（一）tcp_client

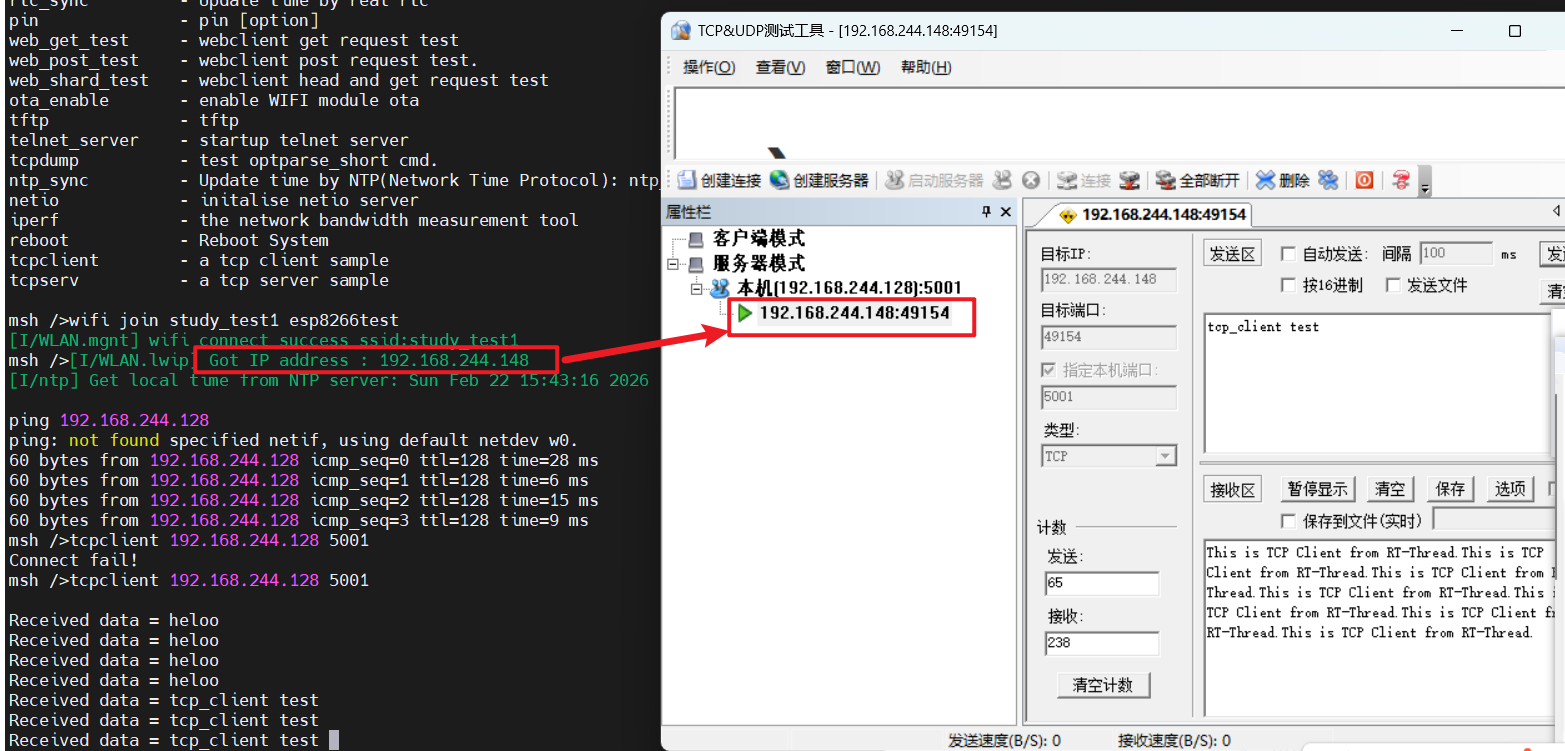

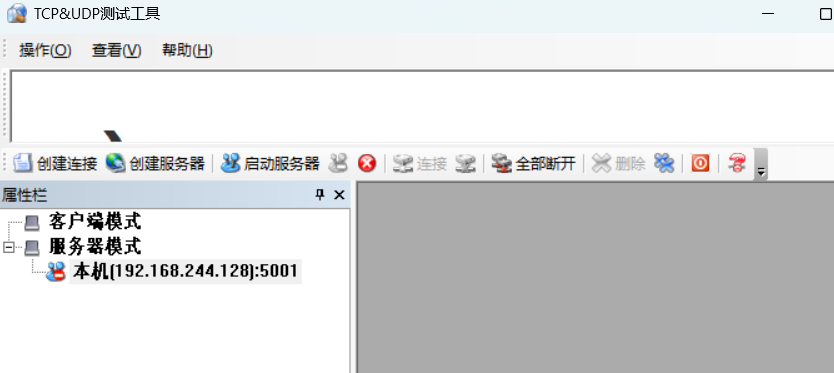

1、创建服务器和启动服务器
2、输入"tcpclient 服务器IP地址 服务器端口号"连接创建的TCP服务器
服务器IP地址就是电脑此时的IP地址（需要与rw007保持同一网段，此时电脑连接和rw007一样连接了study_test1热点，自动分配IP地址即为同一网段）
tcp客户端连接服务器之后，服务器端会显示连接的设备IP地址和端口号

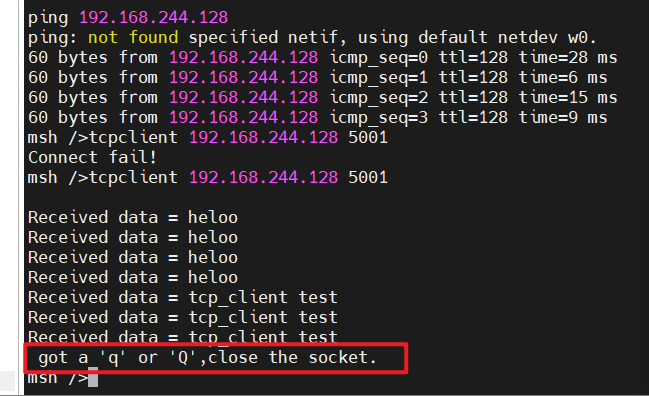

服务器发送消息，tcp客户端接收数据后通过串口将数据打印出来
服务器发送"q"或"Q"结束

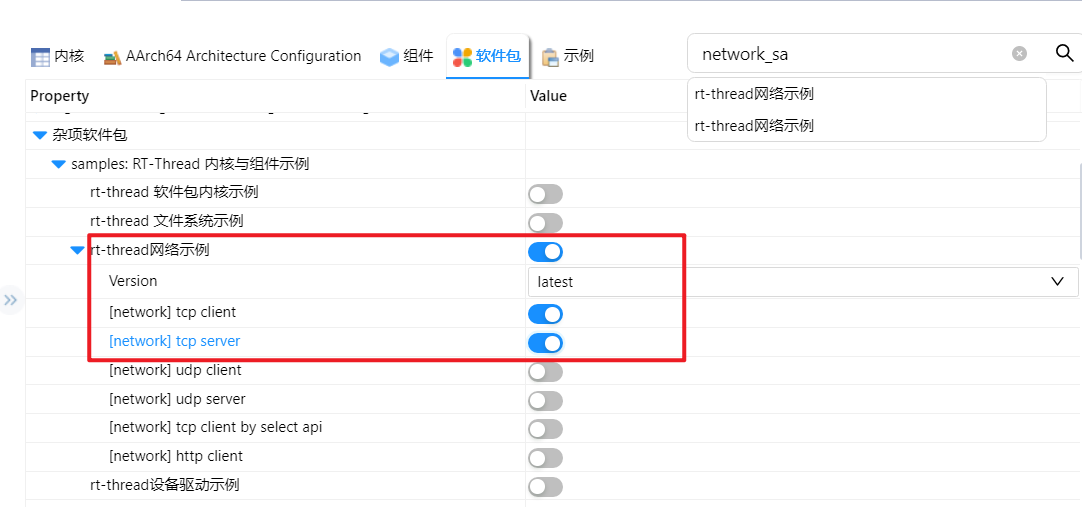

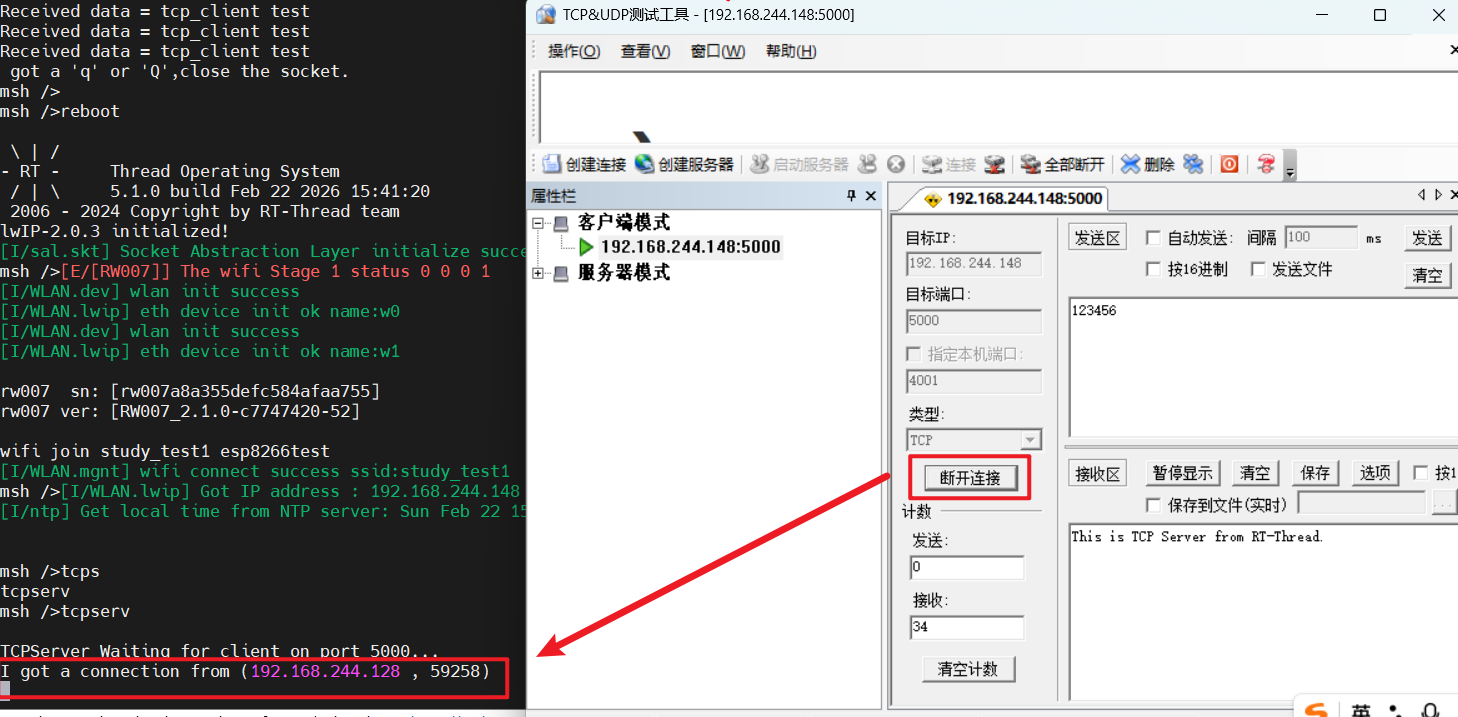

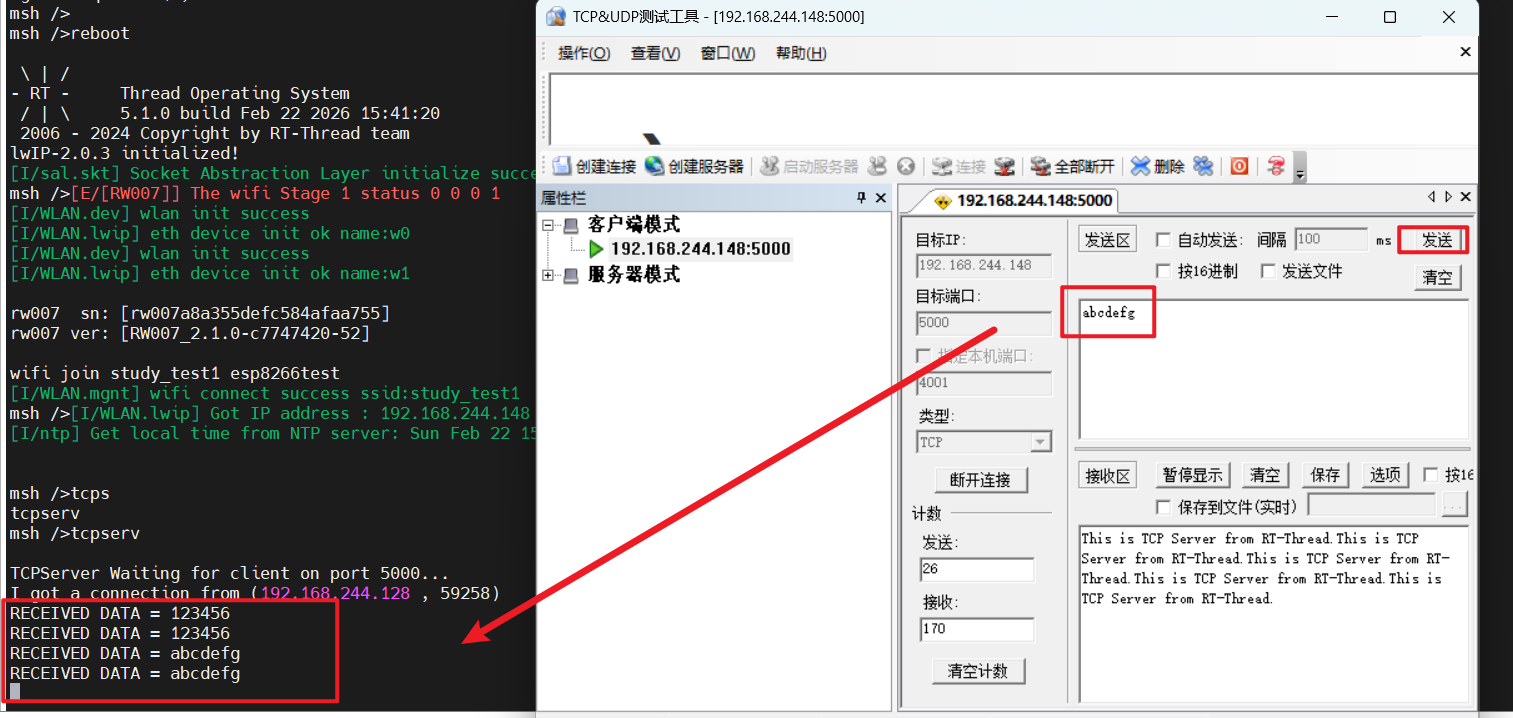

（二）tcp_server
1、手动输入指令连接wifi热点

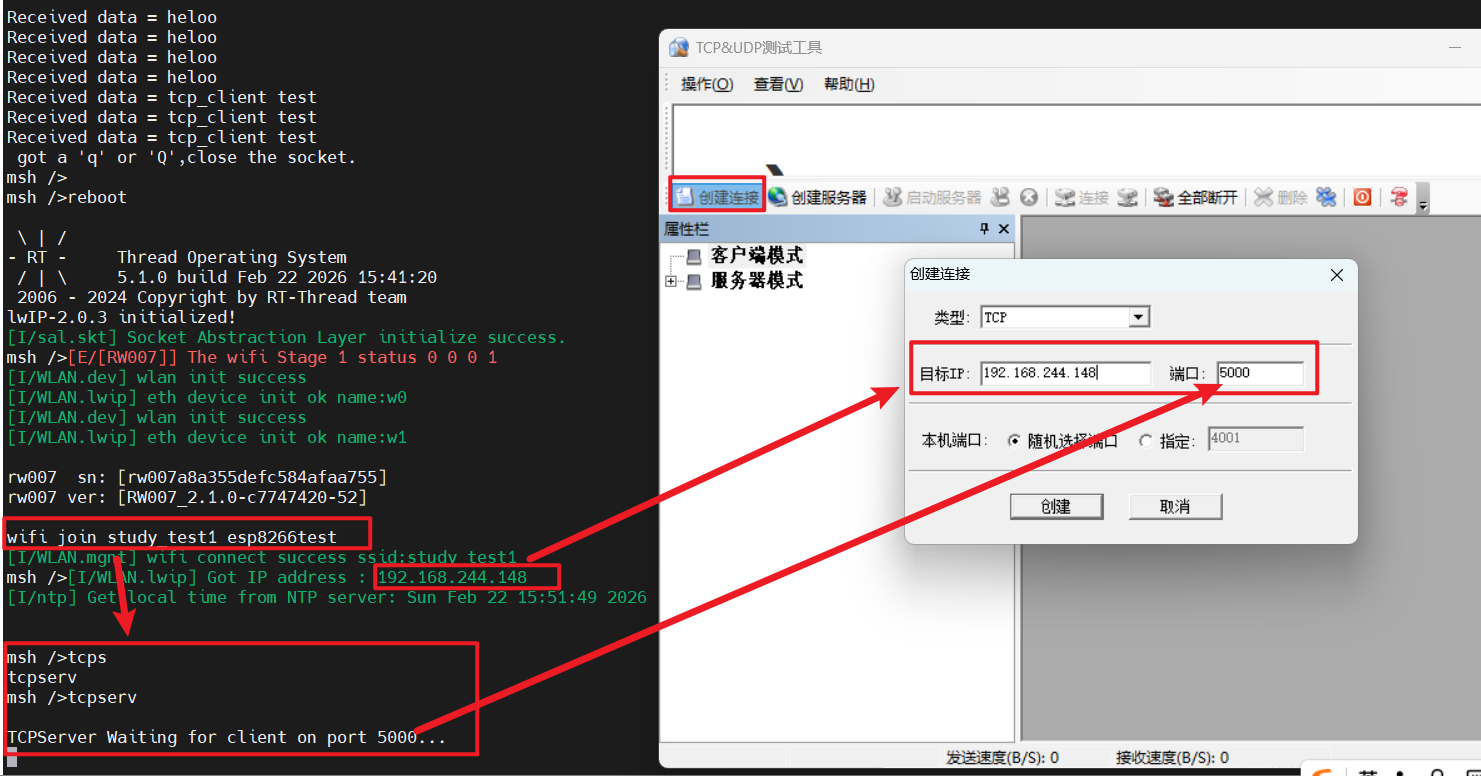

2、连接wifi热点成功后输入"tcpserv" 启动 tcp 服务器模式

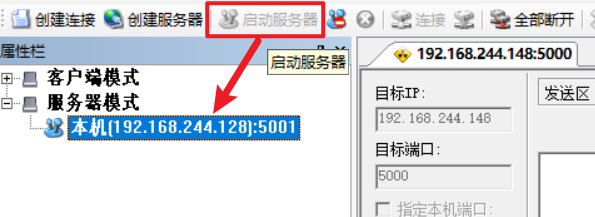

3、创建TCP客户端设置"目标IP"和"目标端口"
注意：目标IP和端口对应服务器的IP地址（RW007获取到的IP地址）和端口号（5000）
建立连接
TCP客户端发送消息，TCP服务器接收到消息后将其打印出来
TCP客户端发送"q"自动断开连接
四、RW007+aliyun--上传静态数据和订阅数据
在RW007基础上添加阿里云软件包即可
300-STM32F407-RW007-aliyun

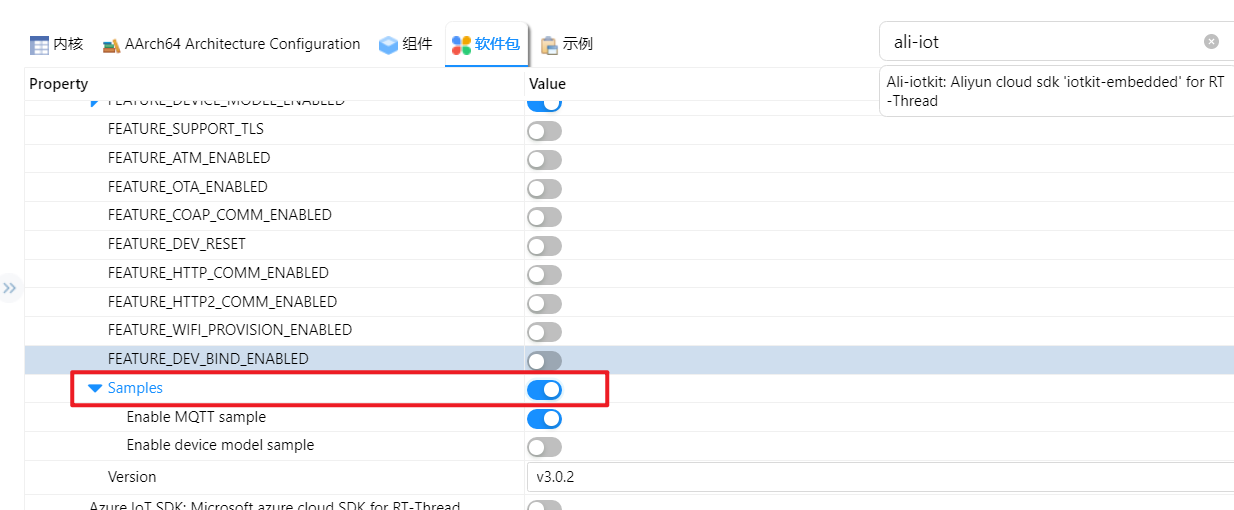

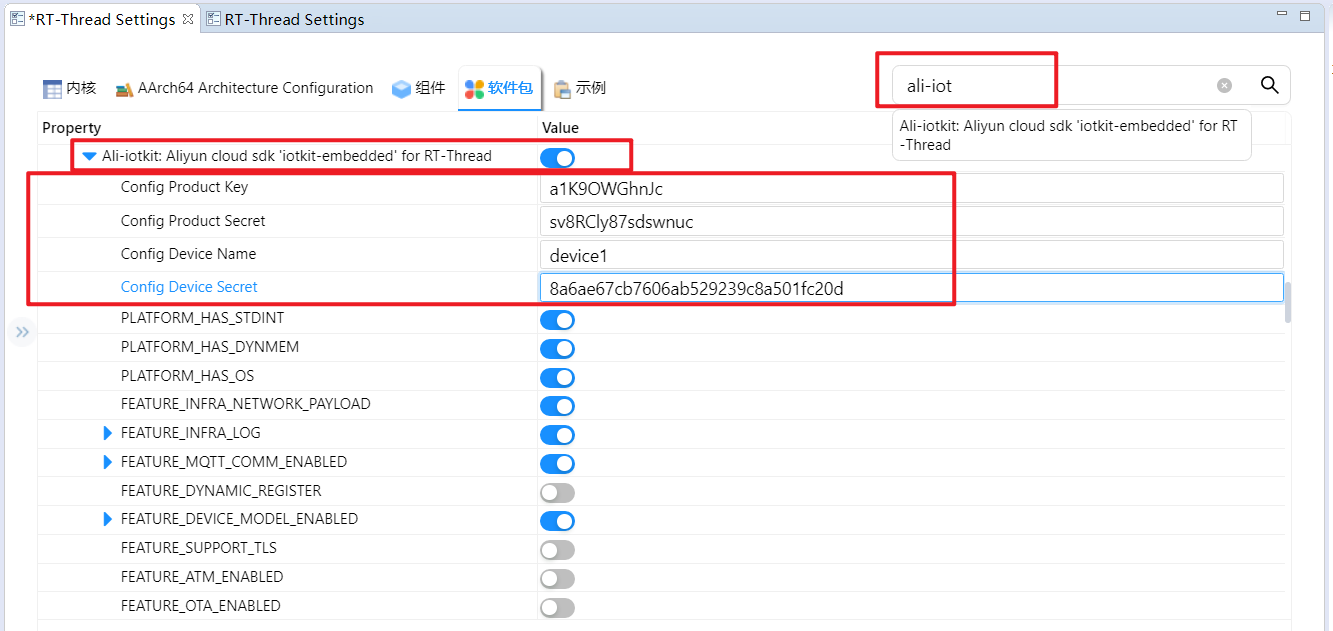

（一）rw007+aliyun软件包（并配置相关参数并且开启例程测试）
阿里云创建产品创建设备获取"产品名"，"产品密钥"，"设备名"，"设备密钥"，"订阅主题"，"发布主题"过程略
（二）修改相关文件

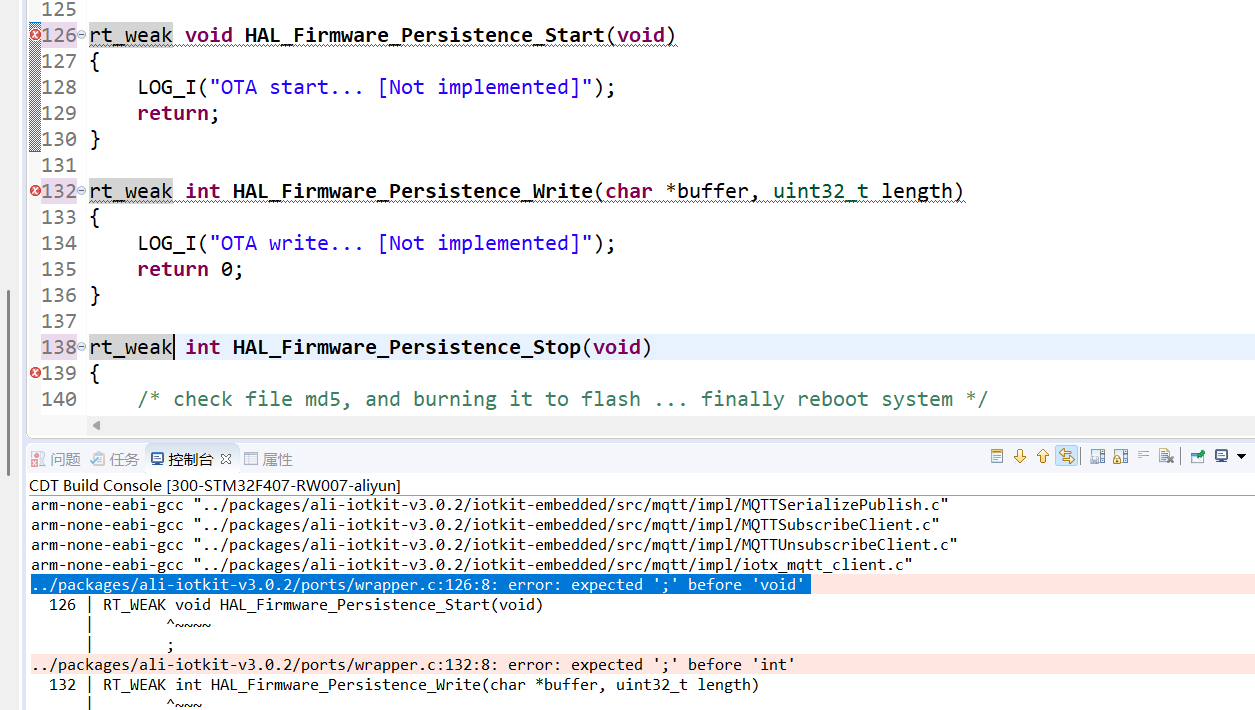

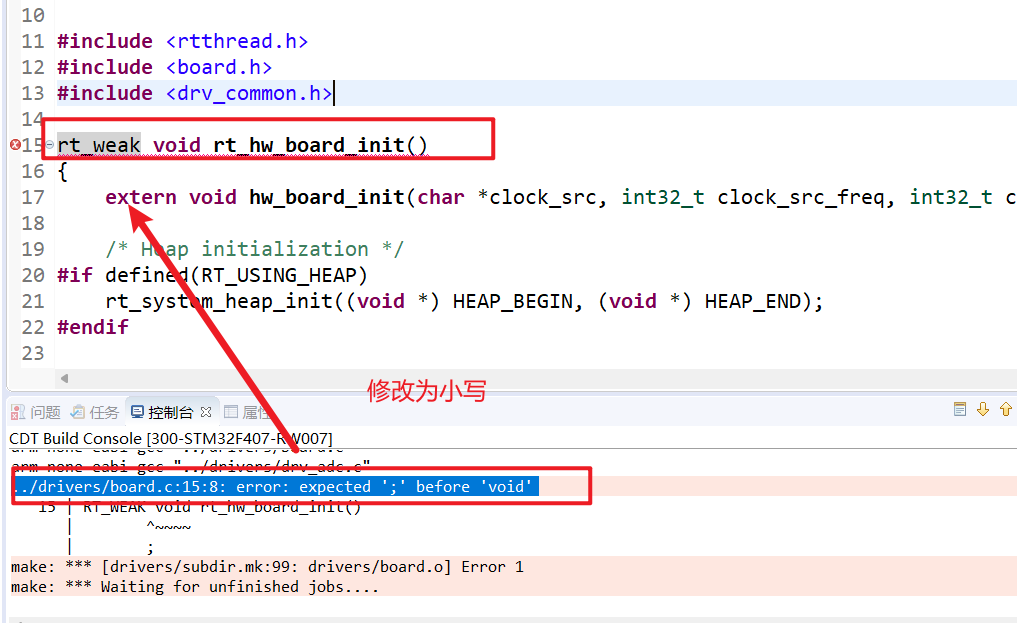

1、保存编译：将报错的RT_WEAK修改为rt_weak

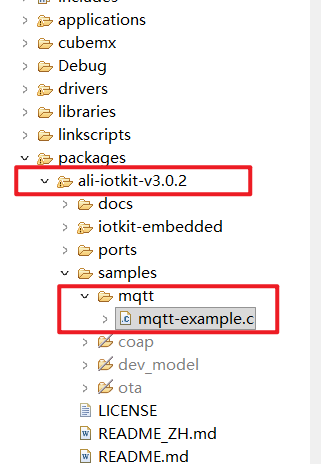

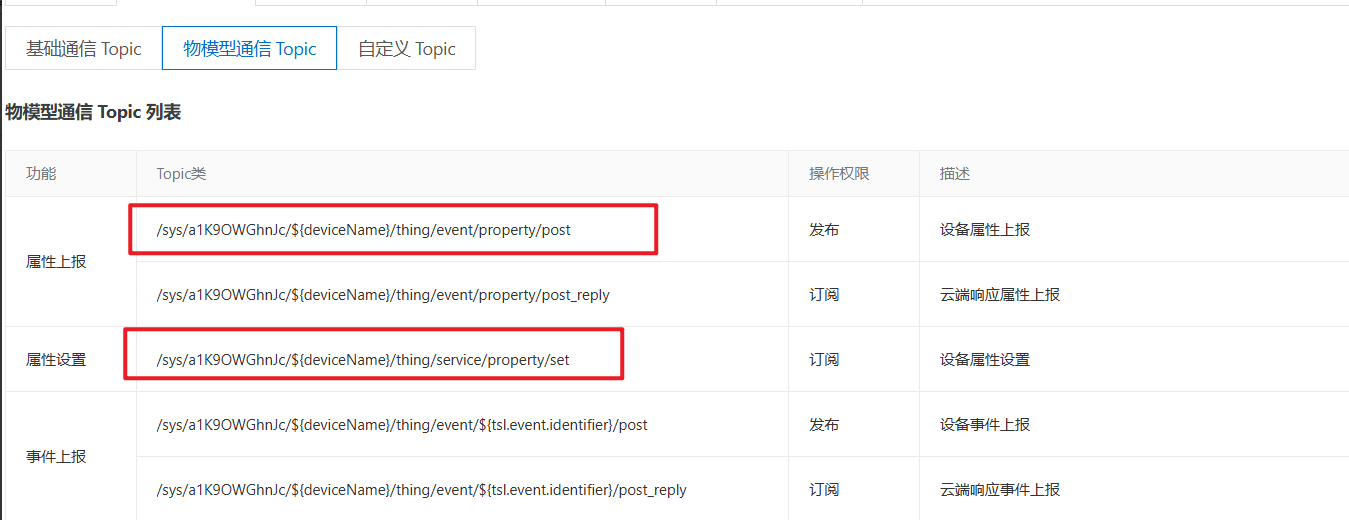

2、打开samples文件修改订阅主题和发布主题

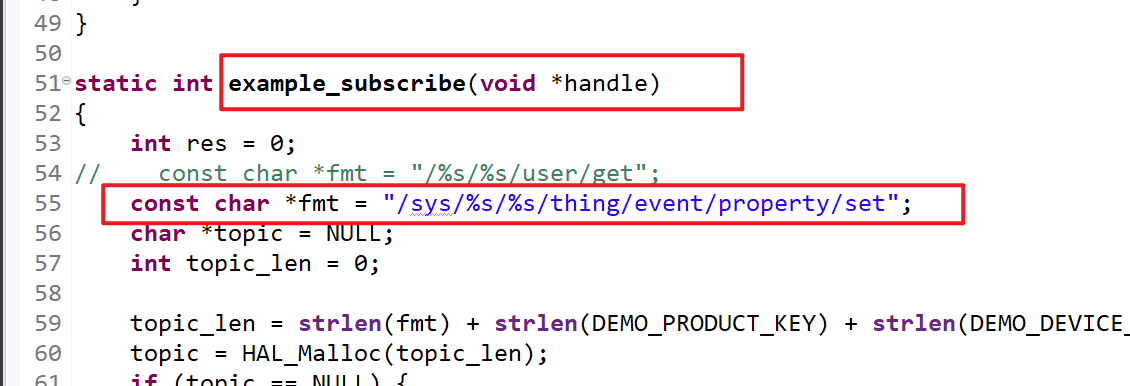

（1）订阅主题函数修改topic

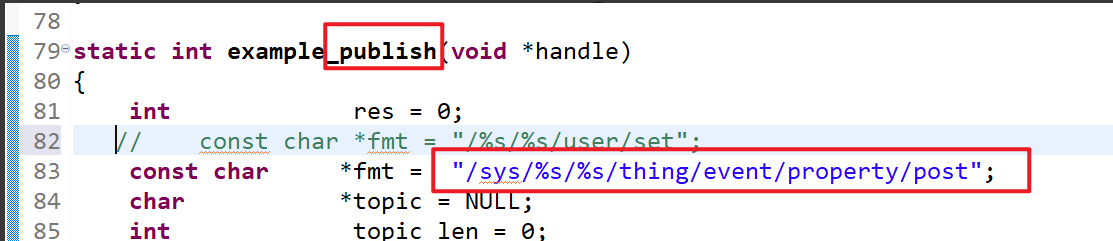

（2）发布函数修改为发布topic

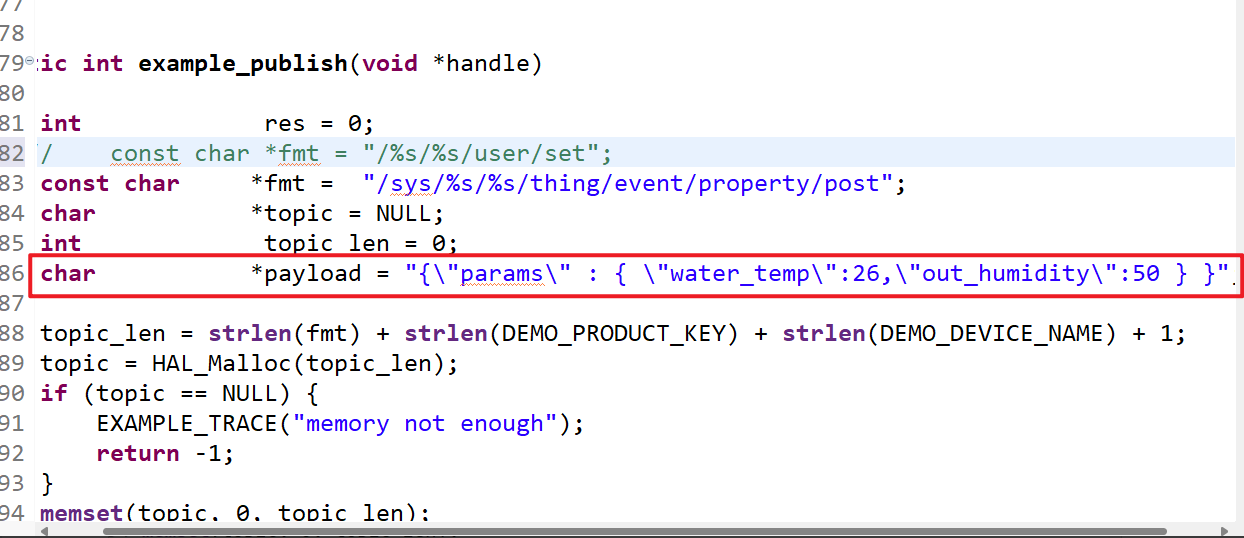

（3）设置要上传的数据内容payload
3、编译下载：

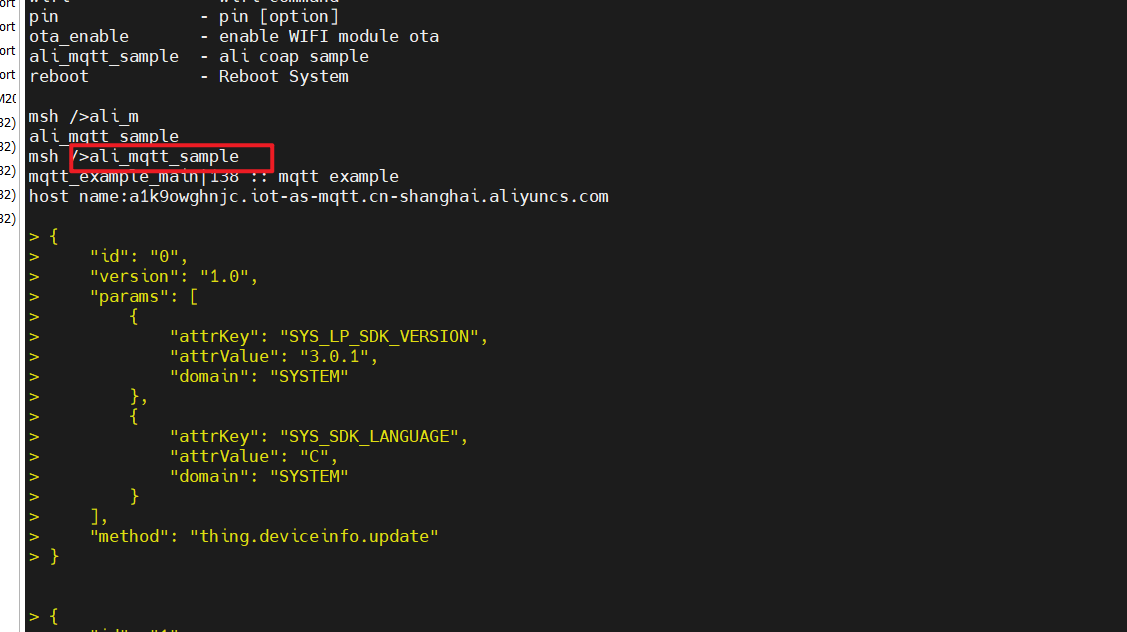

手动连接wifi热点，然后输入"ali_mqtt_sample"启动案例
发布的数据

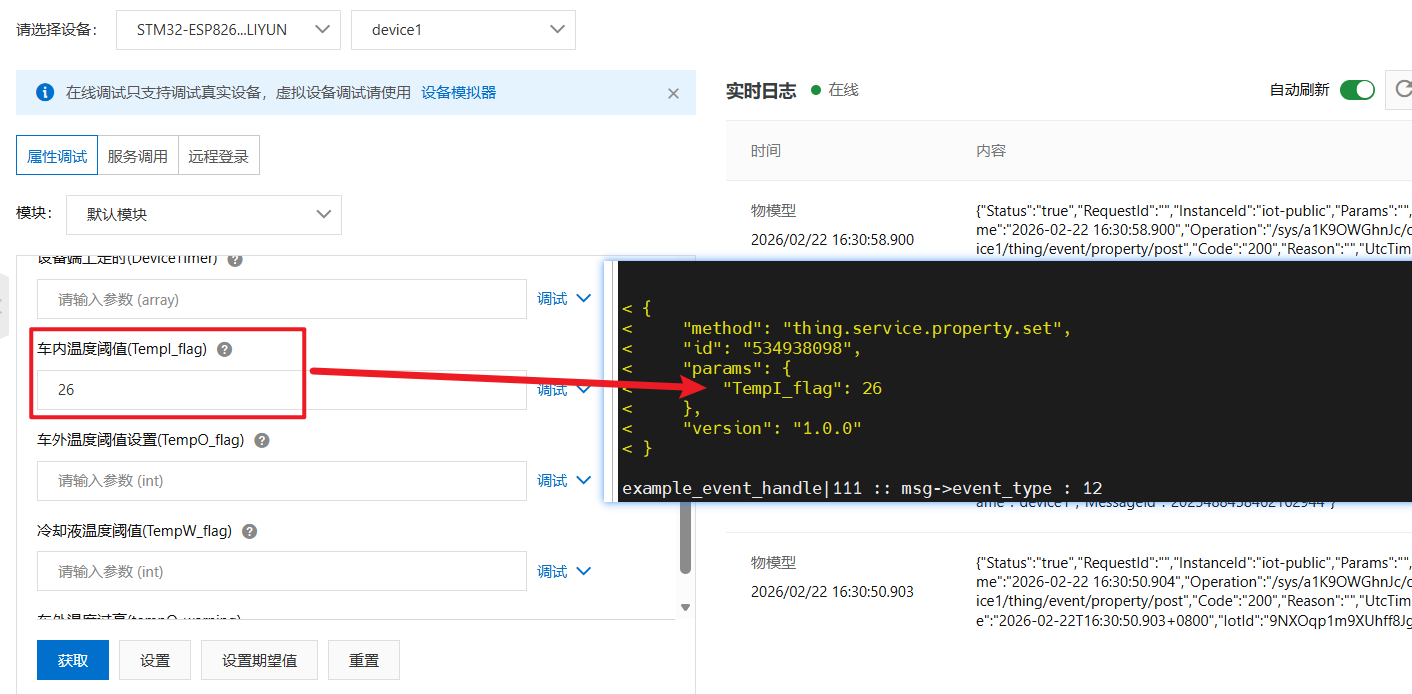

订阅到的数据
本地设备数据上云和下云流程打通后，可以自定义上传实时数据和订阅解析数据执行相关的指令
五、RW007-ONENET
在RW007基础上修改
300-STM32F407-RW007-onenet
RT-Thread Settings，点击 OneNet 软件包进行配置

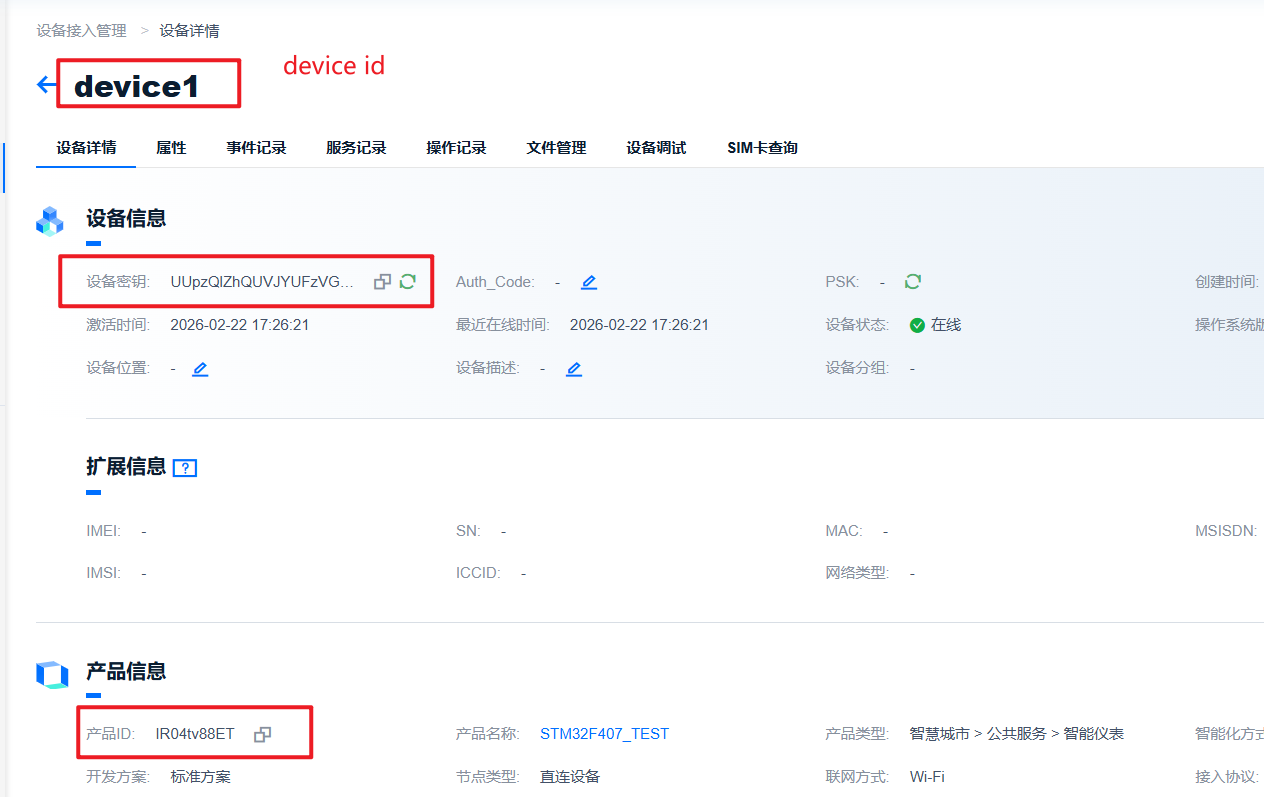

oennet创建产品和设备获取相关参数
（1）设备ID
（2）设备密钥
（3）产品ID

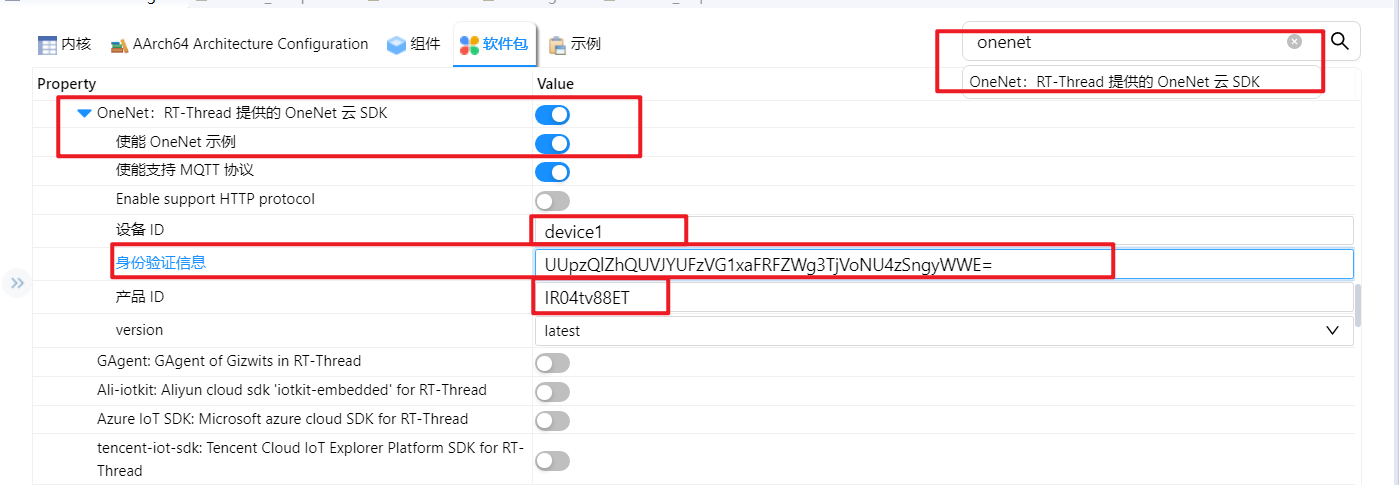

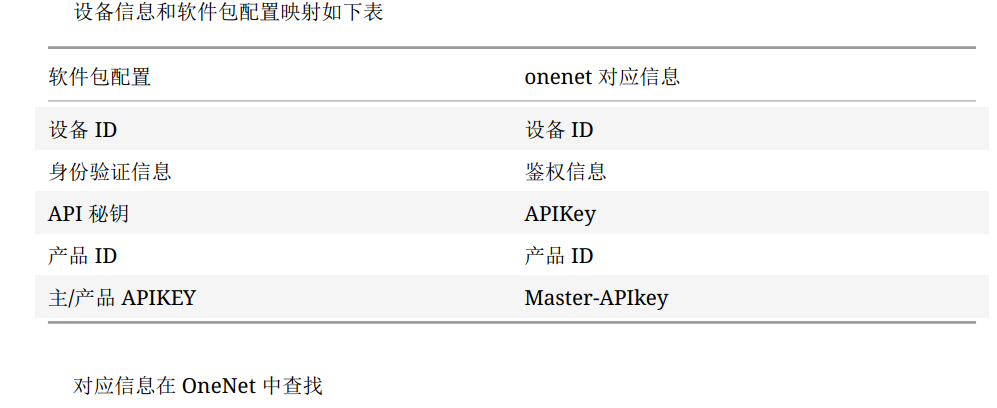

配置软件包

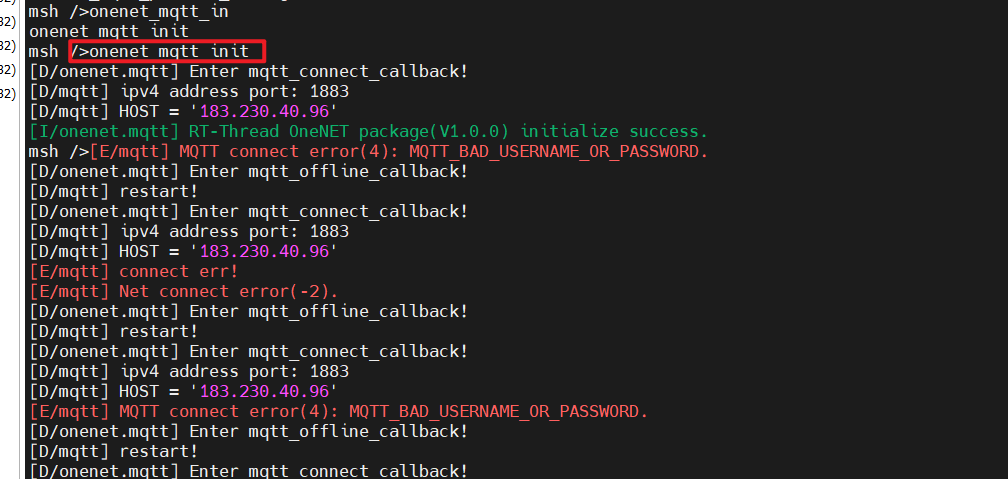

保存编译下载程序，连接热点，初始化输入初始化mqtt指令有问题

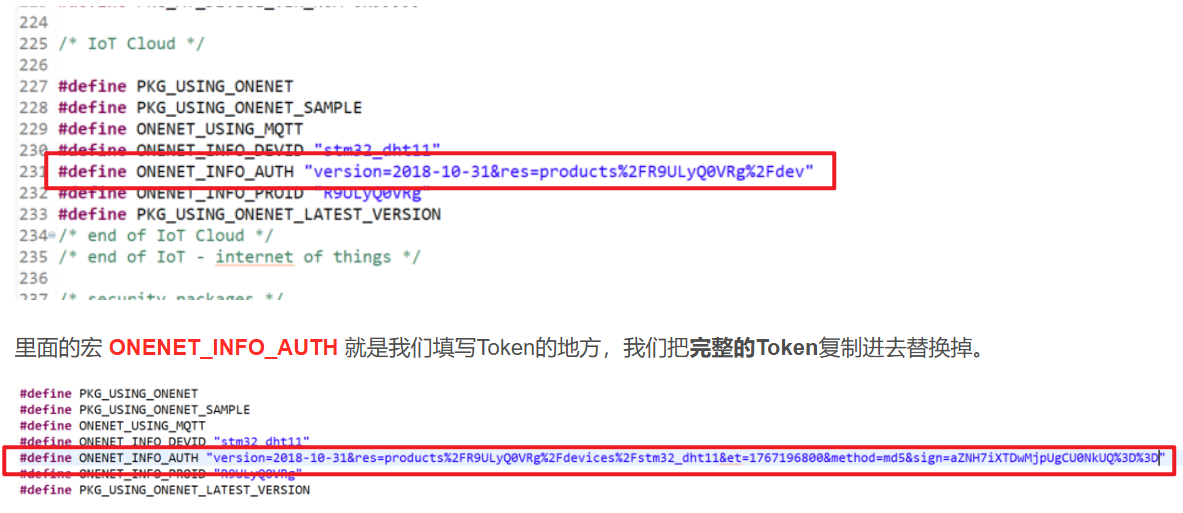

2、修改ONENET_INFO_AUTH宏定义的值

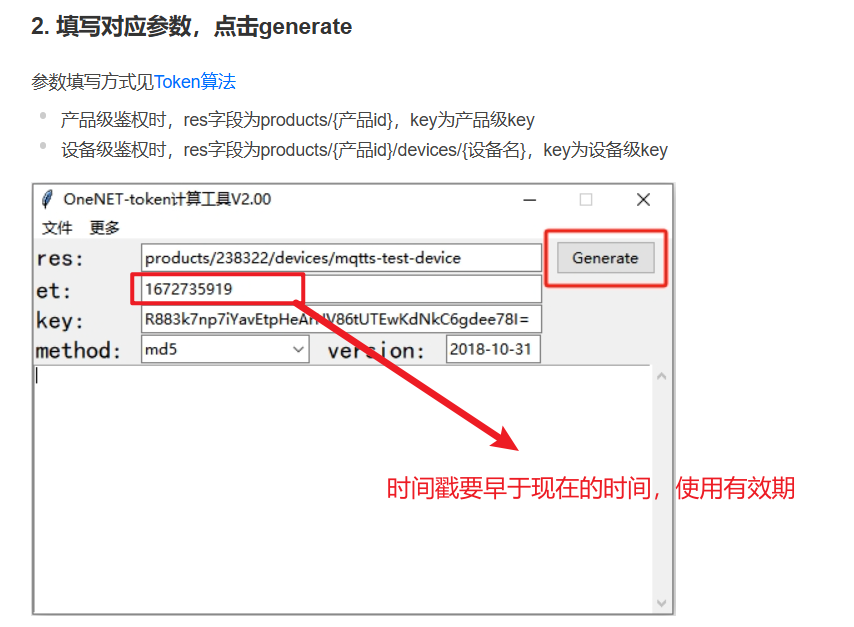

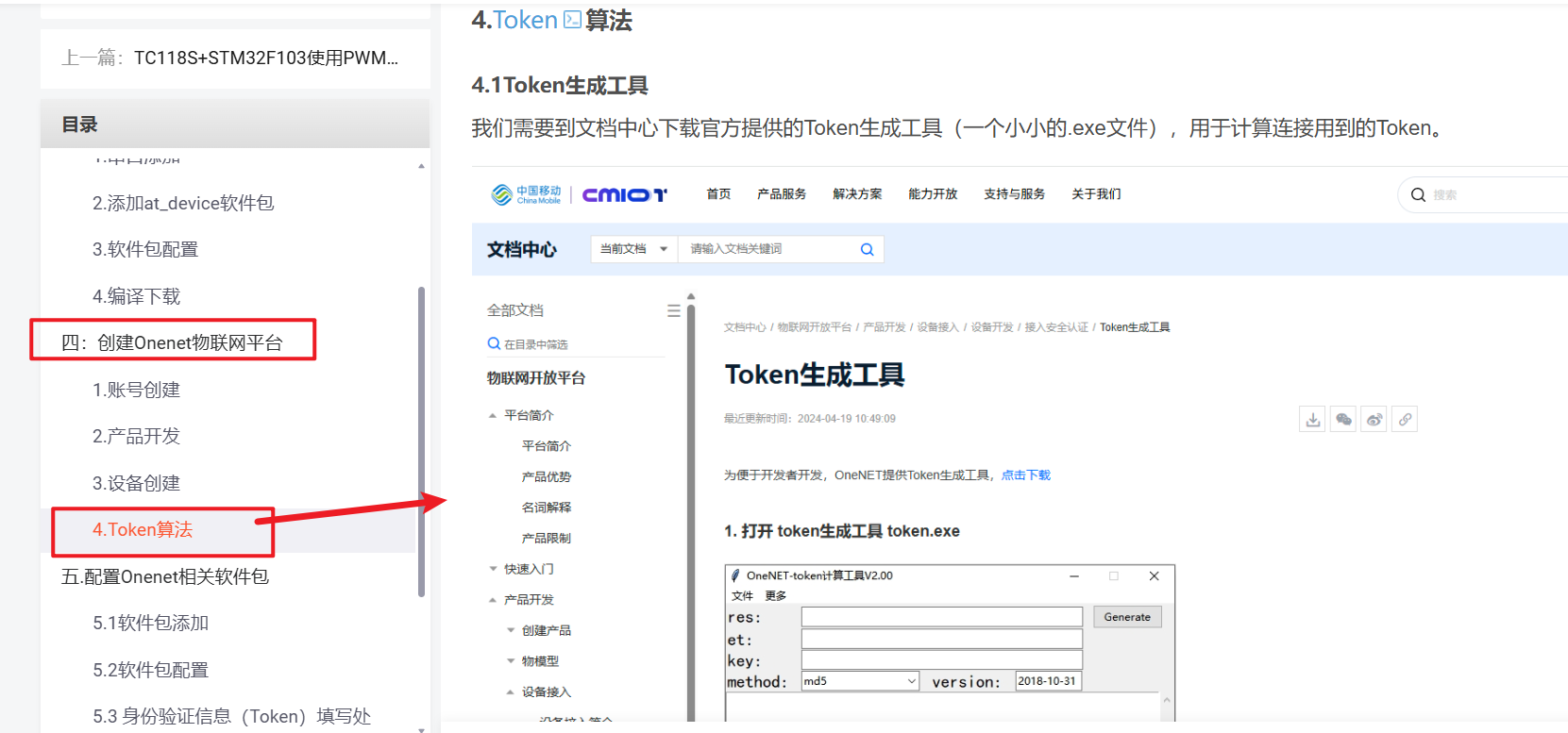

该值计算方式参考博客STM32通过RT_Thread连接Onenet云平台
主要参考部分内容如下所示：
得到参数：复制替换"ONENET_INFO_AUTH"宏定义的值

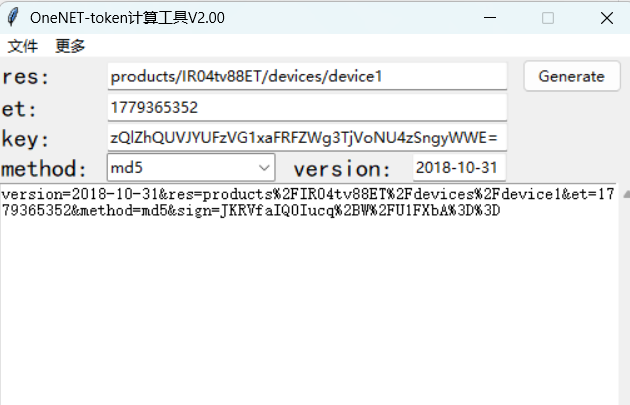

时间戳计算网址timestamp时间戳时间相互转换工具
参考修改内容

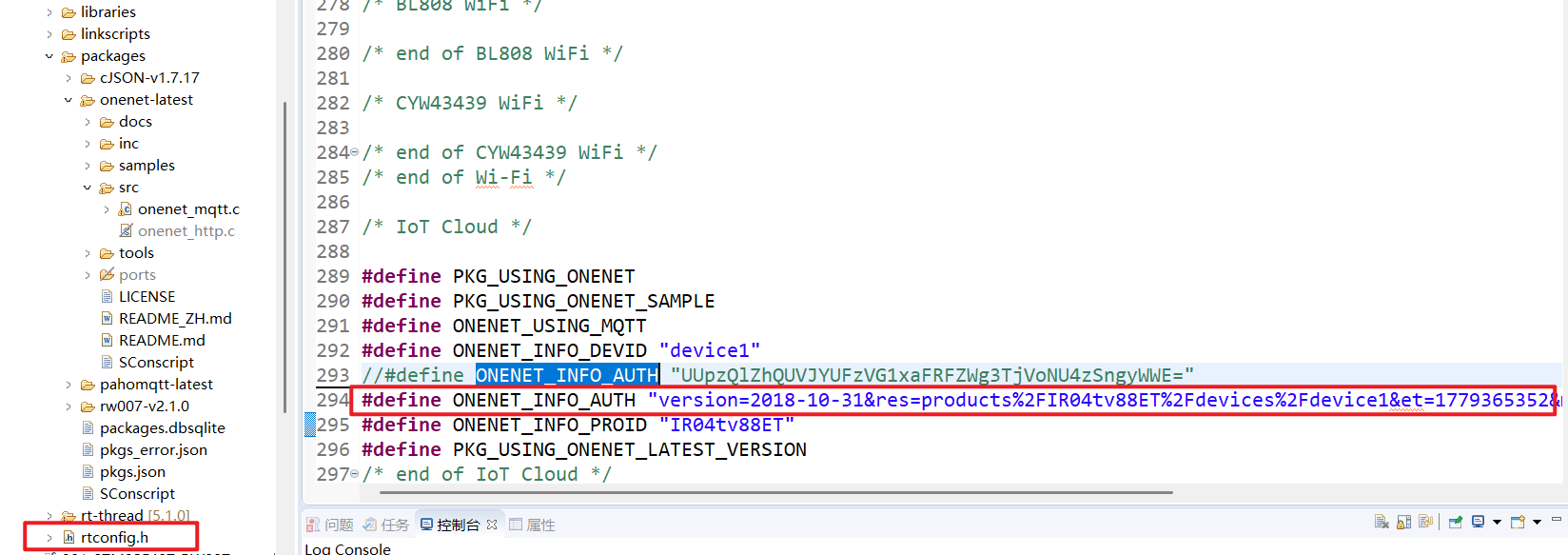

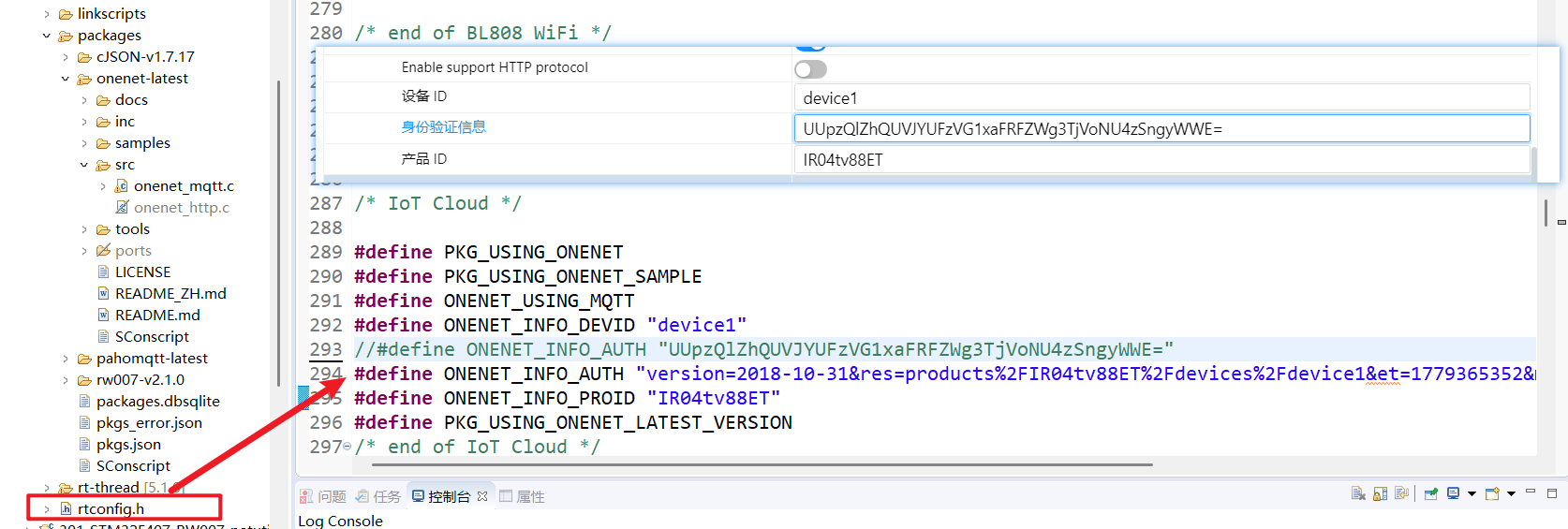

代码中实际修改代码：
保存编译程序

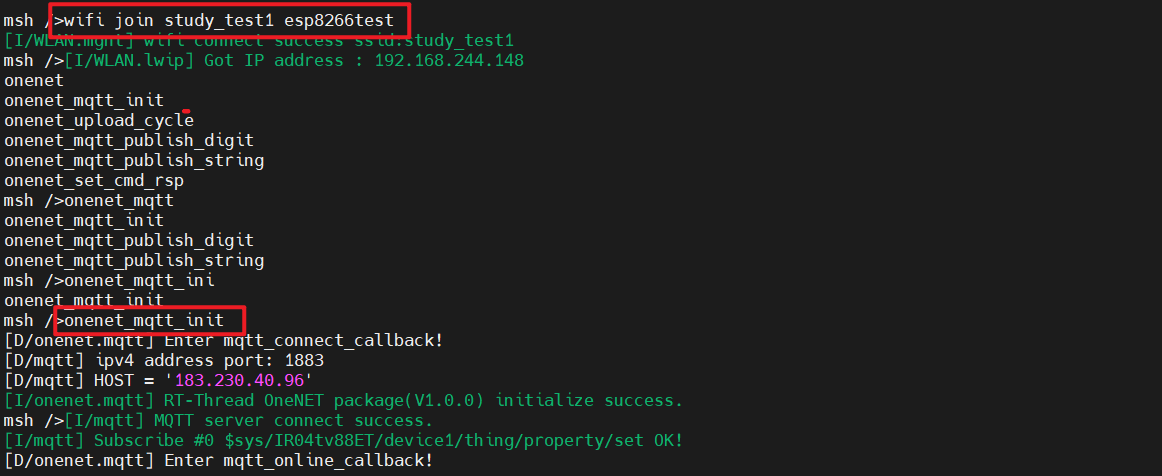

（1）输入"wifi join study_test1 esp8266test"连接wifi
（2）输入"onenet_mqtt_init"初始化连接设备

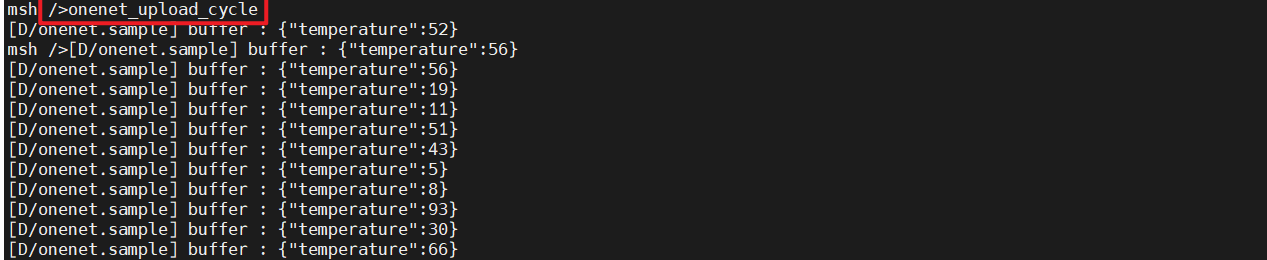

（3）成功建立连接之后，输入命令"onenet_upload_cycle" ，完成数据发送

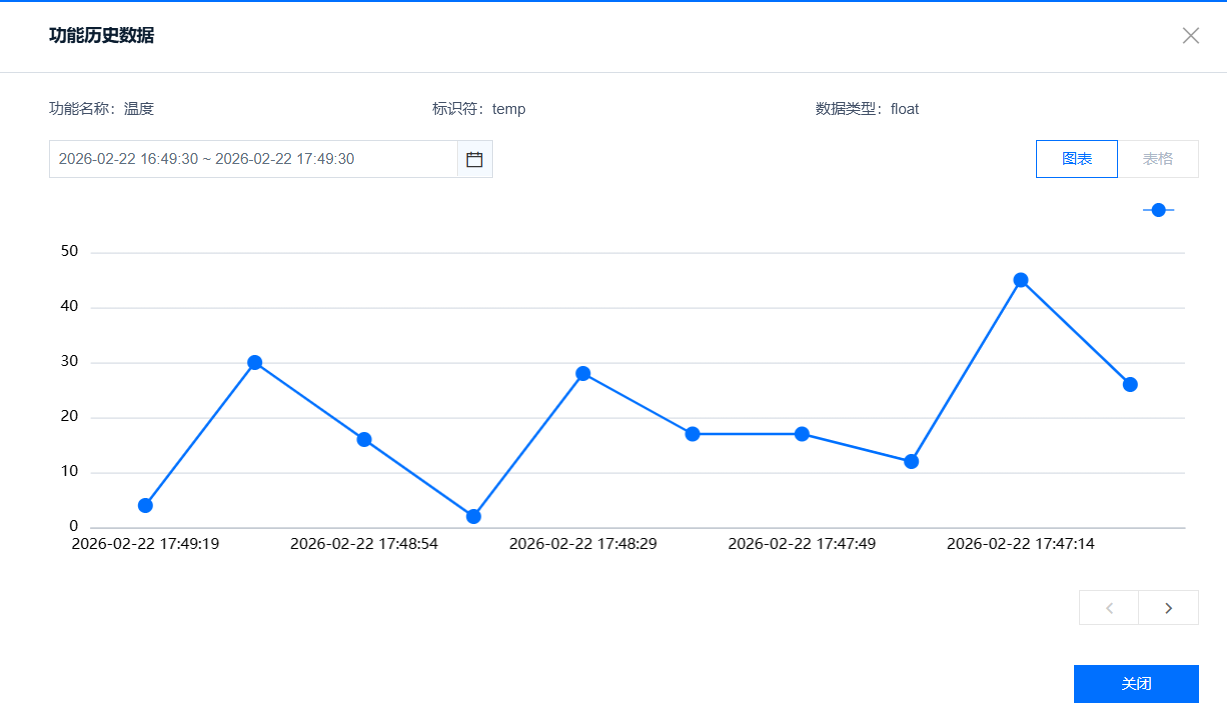

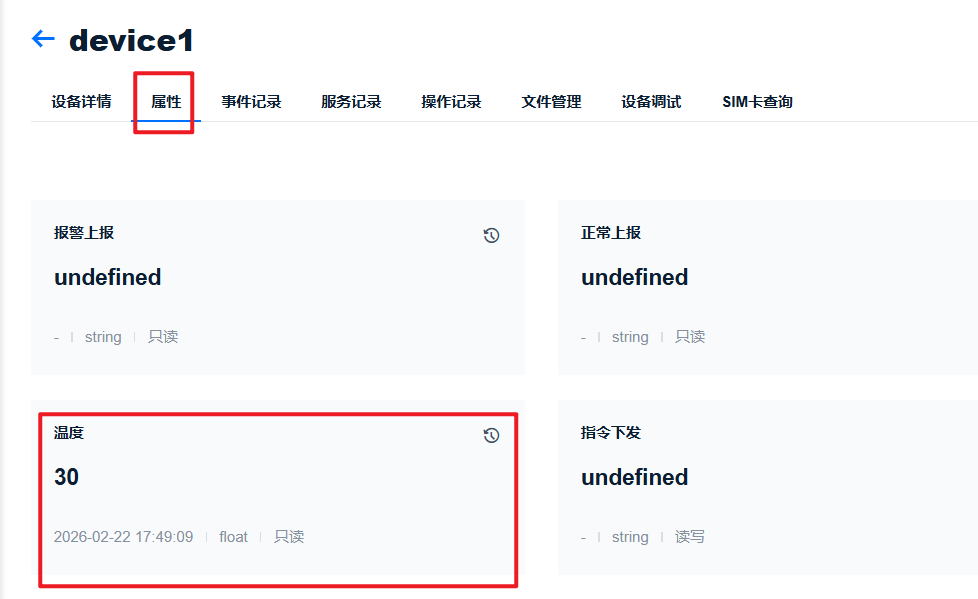

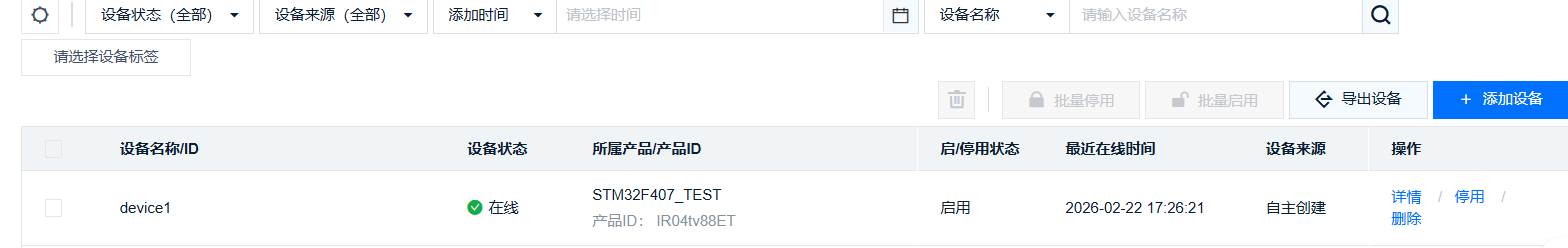

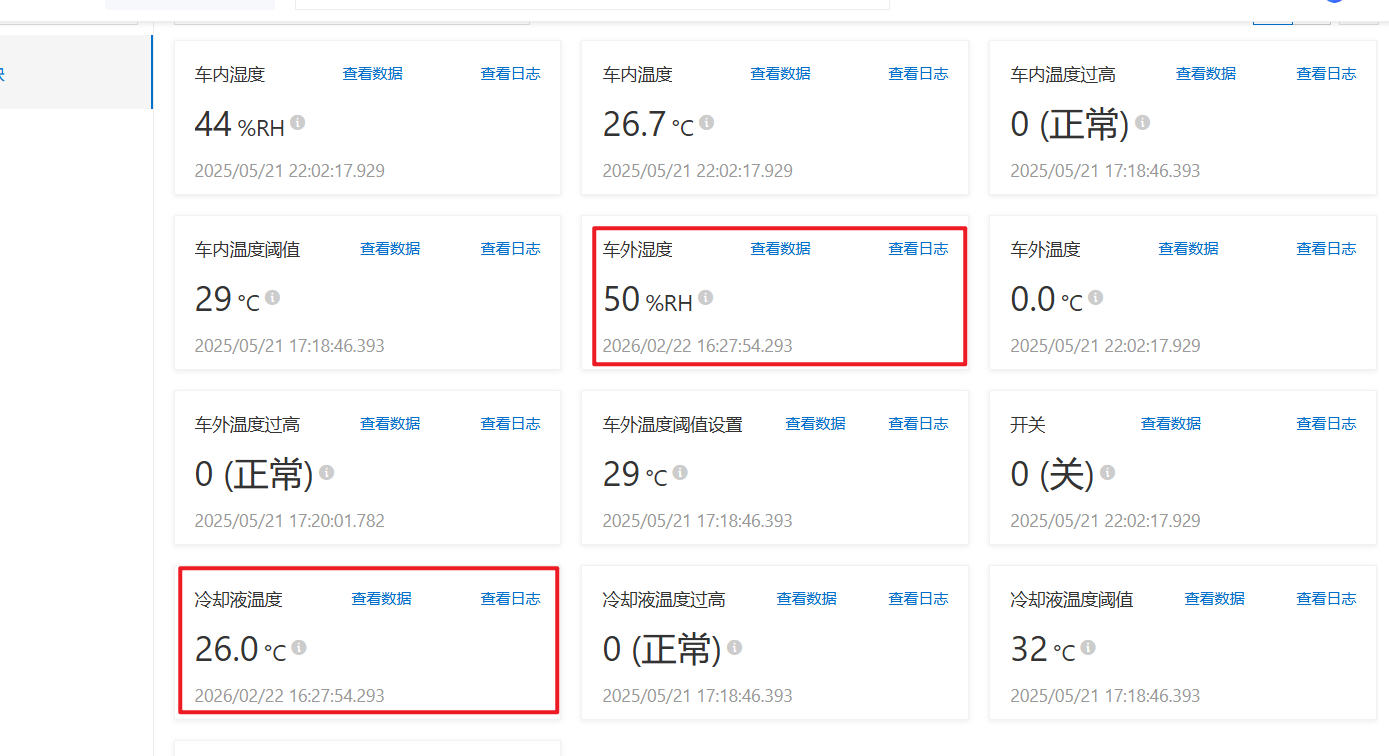

onenet云平台数据
