PKToolPicker工具栏图标错误模糊问题排查报告

iOS 26 踩坑记：PKToolPicker 工具栏图标"雾化"之谜 ------ 一场由 Liquid Glass 引发的渲染 Bug

iOS 26 上，当 PKToolPicker 的工具数量 < 6 （工具区不溢出、全部展开不可拖动）时，Liquid Glass 材质会在初始化阶段把工具图标渲染成持续的"雾化/模糊"中间态；工具数 ≥ 6 时则完全正常。
遇到问题后我们在互联网上查阅了多个渠道，没有查到任何关于该问题的已知报告或讨论。也就是说，这很可能是一个尚未被广泛报道的 iOS 26 系统渲染 Bug。

---

一、问题现象

在 iOS 项目中使用 PKToolPicker + 自定义 toolItems 时，工具栏图标出现诡异的雾化 / 模糊 / 残影效果：

• 笔、橡皮擦、颜色选择器等图标边缘发虚，带有拖影；
• 整体像被一层高斯模糊覆盖，或像卡在动画的中间态；
• 工具栏常驻展示时必现；
• 神奇的是：收起（setVisible(false)）再展开，或把工具栏拖动一下，图标就恢复清晰了（左右雾化仍在）。

关键特征归纳

经过反复测试，现象有三个决定性规律：

场景	表现
工具数 < 6，首次初始化	工具区上下左右四个方向都有模糊
工具数 < 6，收起后重新展开（或在平板状态重新展开 / 先切到 ≥6 再切回 <6）	仅左右两侧有模糊
工具数 ≥ 6	无论如何都不会出现该问题

这里的关键机制是：工具数 < 6 时工具区不溢出------所有工具全部平铺展开、不能左右拖动；而 ≥ 6 时工具区进入可滚动/溢出状态，走的是另一条渲染路径，恰好绕开了这个 Bug。

---

二、排查历程：排除了哪些"嫌疑人"

这个 Bug 极具迷惑性，我们前后排除了一长串错误方向，这部分经验可能比结论本身更有价值。

❌1：显示时机 / 第一响应者问题

假设 ：setVisible(true, forFirstResponder:) 调用过早（view 还没进 window、还没成为第一响应者），导致初始动画没走完。

验证与修复尝试 ：将激活时机收敛到 viewDidAppear 之后、确认 view 已进入 window、成功成为第一响应者后再显示，并加上幂等保护：

func activate(for responder: UIResponder) {
    guard !isInvalidated,
          let responderView = responder as? UIView,
          responderView.window != nil else { return }
    // 幂等保护：同一 responder 不重复 setVisible
    guard !(self.responder === responder && responder.isFirstResponder) else { return }
    guard responder.isFirstResponder || responder.becomeFirstResponder() else { return }
    // ...
    toolPicker.setVisible(true, forFirstResponder: responder)
}

结果 ：时序收敛、幂等保护全部加上，问题依旧。排除。

❌2：Core Animation 残留（presentationLayer 卡在中间态）

假设 ：图标的 CALayer 卡在动画中间态，或残留了 gaussianBlur filter、shouldRasterize 错误缩放等。

验证 ：加入临时诊断代码，枚举所有 scene window、dump 每个 layer 的 transform / opacity / contentsScale / shouldRasterize/ rasterizationScale / filters / animationKeys() 及 model layer 与 presentation layer 的差异。

结果：没有发现业务代码导致的异常属性；且"动一下就恢复"的模式也不支持"属性残留"解释。排除。

❌3：自定义 icon 资源 / 图片 scale 问题

假设 ：PKToolPickerCustomItem 的 imageProvider 返回的图片 scale 不对（1x 图渲染到 3x 屏）。

结果 ：换成纯系统 SF Symbol 依然模糊；且连 PencilKit 内置的笔/橡皮图标也一起模糊。排除。

❌4：responder 类型不对

假设 ：Picker 绑定的 responder 必须是 PKCanvasView，用普通 UIView 会出问题。

结果 ：换成 PKCanvasView 作为 anchor/observer，依然模糊。排除。

---

三、关键突破：基于 Apple 官方示例的对照实验

真正的突破口来自一个反例 ：Apple 官方示例 Configuring the PencilKit tool picker 也自定义了工具栏，却完全不模糊。

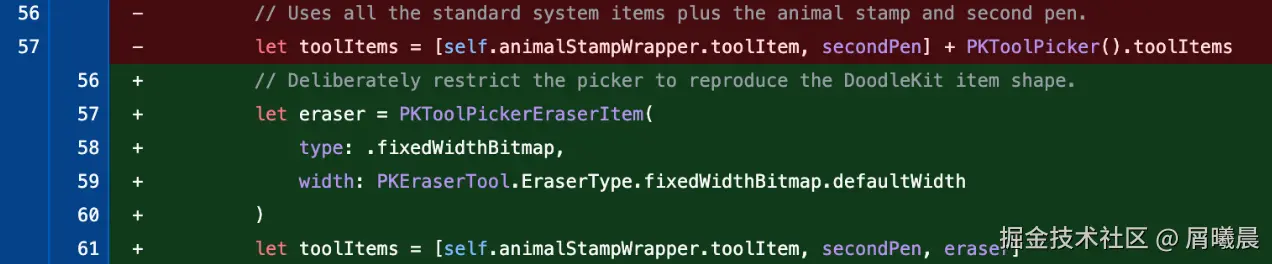

仔细对比代码后发现关键差异------官方示例虽然自定义了工具，但追加了完整的系统默认工具列表 。于是我们直接修改这份官方示例做对照实验：去掉完整默认列表，只保留少量受限 items：

结果 ：仅仅是改变了 toolItems 数组内容，同一份官方示例立刻复现了完全一致的雾化现象------所有 item 边缘发虚、图标周围明显 blur、工具栏内部像被低分辨率缩放。

这个实验干净利落地证明了：

1. 不是自定义 icon 资源问题------示例用的还是原来的自定义 Stamp 图标；
2. 不是 PKToolPickerCustomItem 图片 scale 问题------图片相关代码一行没改；
3. 不是业务代码/生命周期问题------官方示例的时序代码原封不动；
4. 触发条件就是 toolItems 列表本身 ：PKToolPicker().toolItems 返回的完整默认列表携带了 Apple 内部的 metadata（preferred size、rendering mode、toolbar grouping 等），当列表完整（≥6，工具区溢出可滚动）时渲染正常；换成极简的受限列表（<6，全部展开不可拖动）时，PencilKit 内部的 snapshot/rasterize 缓存路径就出现了错误的 backing scale。

对照汇总：

实验组（均为官方示例代码）	toolItems 构成	结果
原始示例	自定义项 + 完整默认列表（≥6，溢出）	✅ 清晰
修改后示例	仅 [customStamp, pen, eraser]（<6，不溢出）	❌ 雾化

---

四、根因分析：Liquid Glass 材质的初始化渲染缺陷

iOS 26 引入了全新的 Liquid Glass（液态玻璃） 材质体系，PKToolPicker 的悬浮工具栏正是 Glass 材质的典型应用场景------半透明、模糊背景、悬浮圆角面板。

结合实验数据，推断内部机制如下：

工具数 < 6（不溢出，全部平铺展开）
    ↓
PKToolPicker 使用「全展开固定布局」
    ↓
Liquid Glass 材质初始化时，snapshot/rasterize 走了错误路径
    ↓
生成低分辨率 / 错误 backing scale 的位图缓存
    ↓
Retina 屏上 1x 位图 → 3x 显示 → 边缘插值模糊
    ↓
且该中间态不会被后续布局刷新纠正（持续雾化）

几个现象都能被这个模型解释：

1. 首次初始化"上下左右都有模糊" ：Glass 面板整体连同边缘高亮一起进入了错误的光栅化状态；
2. 重新展开后"仅左右模糊" ：重新展开触发了面板主体的重新渲染（恢复正常），但左右两侧的 Glass 边缘/阴影区域仍沿用错误缓存；
3. ≥ 6 时不触发：溢出布局使用可滚动容器，Glass 材质走了另一套（正确的）渲染管线；
4. "移动一次工具栏就变清晰" ：拖动会强制 Glass 视图重新计算 frame 并重建材质快照------这就是为什么用户会发现"动一下就好了"。

---

五、可行方案对比

方案一：追加完整默认 items（让工具数 ≥ 6）

let toolItems = [customItem] + PKToolPicker().toolItems

确实能修复模糊（官方示例就是证据），但会把 Lasso 选择、标尺等产品不支持/不想要的系统工具全部暴露出来。不能采用。

方案二：iOS 26+ 自动模式下回退自绘工具栏

如果项目中本身有自绘工具栏实现，可在工具栏决策层增加版本门槛：

static func needsRestrictedPencilPickerWorkaround(
    operatingSystemVersion: OperatingSystemVersion = ProcessInfo.processInfo.operatingSystemVersion
) -> Bool {
    operatingSystemVersion.majorVersion >= 26
}

// 自动模式解析：iOS 26+ 回退自绘工具栏
if Self.needsRestrictedPencilPickerWorkaround() {
    return .legacy
}

优点：

• 零私有 API、零 KVC、无审核风险；
• 用户体验一致（自绘工具栏功能完全可控）；
• 显式指定 PencilKit 的调用方不受影响，便于未来 Apple 修复后灰度切回。

方案三：利用"移动/重展开即恢复"机制做公开 API 刷新

既然"拖动一次"能恢复清晰，理论上可以在首次显示后的下一帧执行一次重置，但是这个方案也只是停留在理论，尚未找到有效的重置手段，有待进一步探索。

---

六、经验总结

1. 善用反例定位变量：Apple 官方示例"自定义了工具栏却不模糊"是本案最大的突破口。遇到灵异 Bug 时，找一个"看起来一样但没病"的对照组，只改一个变量做减法，远比盯着症状猜原因高效。
2. 基于官方示例做修改是最干净的复现方式 ：直接在 Apple 官方 Demo 上改 toolItems，排除了自身工程的一切干扰因素，证据链无懈可击------这也让结论更适合作为 Feedback 提交给 Apple。
3. "时序修复"要敢于证伪 ：我们第一轮的 viewDidAppear 延迟激活 + 幂等保护是非常合理的修复，但验证无效后没有执迷，而是把它降级为"实验变量"继续排查------最终证明根因完全在别处。
4. iOS 大版本首发的系统组件要谨慎 ：Liquid Glass 是 iOS 26 的全新渲染体系，PKToolPicker 这类高度依赖 Glass 材质的系统组件，在非标准用法（受限 toolItems）下踩中渲染缺陷并不意外。如果你的产品也在 iOS 26 上遇到系统控件"莫名模糊"，先检查是不是触发了某种边界布局条件。
5. 保留可回退的架构：我们最终能低成本规避，得益于项目中本来就存在自绘工具栏 / PencilKit 双实现 + 自动路由。对系统组件的依赖，永远给自己留一条退路。

---

七、环境信息 & 参考链接

复现环境：

• iOS 26.5 Simulator / iPhone 17 Pro
• Xcode 26.x，PencilKit，PKToolPicker(toolItems:) API
• 复现工程：Apple 官方示例 ConfiguringThePencilKitToolPicker（仅修改 toolItems 数组）

检索说明：

• 截至本文发布，在 Apple Developer Forums、Stack Overflow 等公开渠道均未查到该问题的相关报告，官方文档与 Release Notes 中亦无提及。本文应是该问题的首次公开记录，欢迎有类似经历的同学在评论区补充数据点（真机表现、其他 iOS 26 小版本等）。

参考资料：

• Apple 官方示例：Configuring the PencilKit tool picker
• PKToolPicker.init(toolItems:)
• PKToolPickerCustomItem
