Qt——复习篇painter

1、绘制图形只能在paintEvent中写

（1）绘制圆弧：

复制代码

    QPainter painter(this);

    painter.setPen(QPen(QColor(11,67,127),3)); //颜色，线条像素

    QRectF rect(40.0, 40.0, 100.0, 100.0); //左上角x，左上角y，宽度，高度

    painter.setRenderHint(QPainter:: Antialiasing, true);  //开启抗锯齿，让圆弧边缘更平滑

    painter.drawArc(rect,30*16,150*16); //绘画角度为30°~(30+150°)

    painter.drawPoint(40+50,40+50);     //绘制中心点

运行结果：

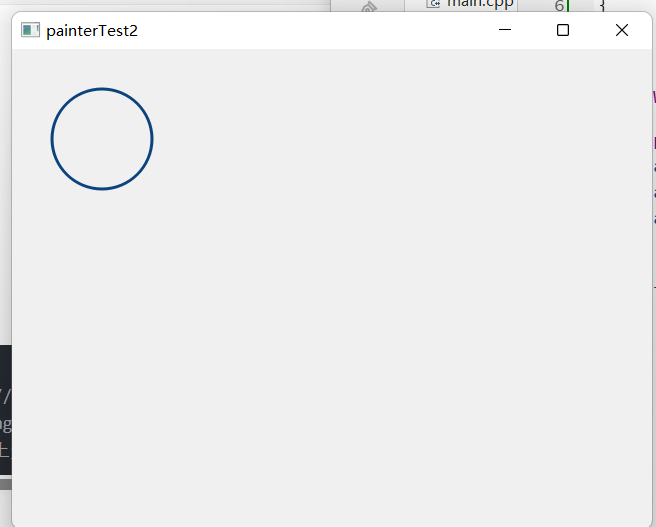

（2）绘制圆形：

复制代码

    QPainter painter(this);
    painter.setPen(QPen(QColor(11,67,127),3)); //颜色，线条像素
    painter.setRenderHint(QPainter:: Antialiasing, true);  //开启抗锯齿，让圆弧边缘更平滑
    painter.drawEllipse(40, 40, 100, 100); //左上角x坐标，左上角y坐标，外接矩形的宽度，外接矩形高度

运行结果：

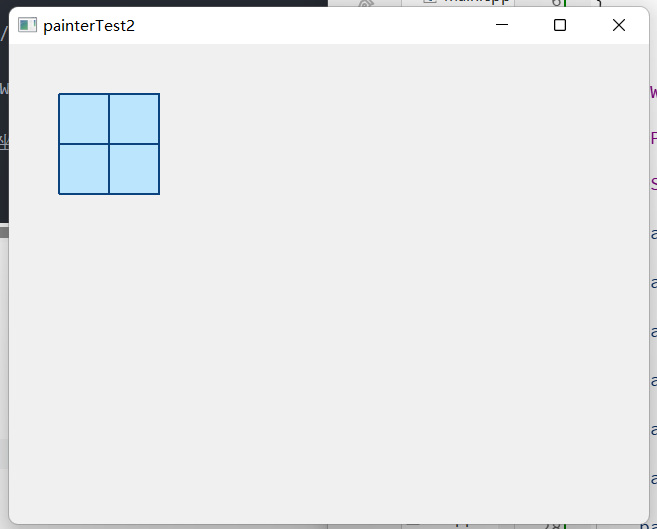

（3）

QPainter的坐标是使用的窗口坐标(逻辑坐标，通过setWindow成员函数设置)

复制代码

  QPainter painter(this);

  QSize ViewWH(100,100);        //定义视口宽高

  painter.setViewport(50,50,ViewWH.width(),ViewWH.height()); //左上角 x, 左上角 y, 宽度, 高度

  painter.setWindow(-50,50,ViewWH.width(),-ViewWH.height()); //setWindow 的 width 和 height 可以是负数

  painter.setBrush(QColor(187,229,253)); //浅蓝色填充

  painter.setPen(QPen(QColor(11,67,127),2)); //深蓝色边框

  painter.drawRect(-50,50,ViewWH.width(),-ViewWH.height()); //绘制矩形，左上角坐标，宽度，高度

  painter.drawLine(-50,0,50,0);       //起始点坐标和原点坐标

  painter.drawLine(0,-50,0,50);

运行结果：

（4）渐变

①QLinearGradient------线性渐变

复制代码

void Widget::paintEvent(QPaintEvent *)
{
    QPainter painter(this);
    painter.setRenderHint(QPainter::Antialiasing,true);
    QLinearGradient Linear(100,100,100,200);        //垂直渐变，渐变起始点和结束点的坐标

    //起始点为0，终点为1
    Linear.setColorAt(0,Qt::red);
    Linear.setColorAt(1,Qt::blue);

    painter.setBrush(Linear); //将渐变设置为画刷
    painter.setPen(Qt::transparent); // 设置透明边框（不画轮廓）
    painter.drawRect(100,100,100,100);  //左上角坐标，宽，高
}

运行结果：

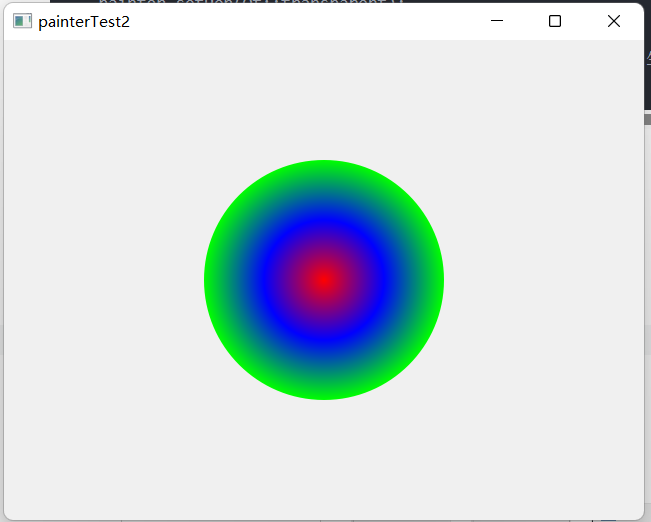

②QradialGradient半径渐变

复制代码

void Widget::paintEvent(QPaintEvent *)
{
    QPainter painter(this);
    painter.setRenderHint(QPainter::Antialiasing,true);
    painter.translate(width()/2,height()/2); //将坐标系的原点平移到窗口宽度和高度一半的位置
    QRadialGradient Radial(0,0,120,0,0);    //设置圆的原点和焦点在中心,半径120

    Radial.setColorAt(0,Qt::red);
    Radial.setColorAt(0.5,Qt::blue);        //设置50%处的半径为蓝色
    Radial.setColorAt(1,Qt::green);

    painter.setPen(Qt::transparent);
    painter.setBrush(Radial); //径向渐变
    painter.drawEllipse(-120,-120,240,240); //绘制椭圆，左上角坐标，宽，高
}

运行结果：

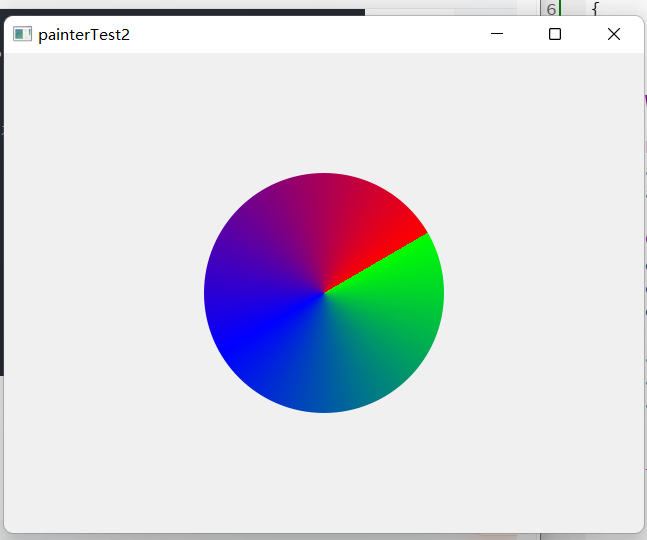

③QConicalGradient圆锥渐变

复制代码

void Widget::paintEvent(QPaintEvent *)
{
    QPainter painter(this);
    painter.setRenderHint(QPainter::Antialiasing,true);
    painter.translate(width()/2,height()/2);

    QConicalGradient Conical(0,0,30);    //设置点在中心,角度为30
    Conical.setColorAt(0,Qt::red);
    Conical.setColorAt(0.5,Qt::blue);
    Conical.setColorAt(1,Qt::green);

    painter.setPen(Qt::transparent);
    painter.setBrush(Conical);
    painter.drawEllipse(-120,-120,240,240);
}

运行结果：

（5）QPainter-rotate()函数

Widget.h

复制代码

#ifndef WIDGET_H
#define WIDGET_H

#include <QWidget>
#include <QPoint>
#include <QTimer>

class Widget : public QWidget
{
    Q_OBJECT

public:
    explicit Widget(QWidget *parent = nullptr);
    ~Widget() override;

private:
    QTimer timer;
    QPixmap pixmap;
    bool m_rotate = false;

protected:
    void paintEvent(QPaintEvent *event) override;
    QPoint CustomRotate(QPointF point,qreal from_angle,qreal rotate);

private slots:
    void timeout();
};
#endif // WIDGET_H

Widget.cpp

复制代码

#include "Widget.h"
#include <QPainter>
#include <QtMath>

Widget::Widget(QWidget *parent) :
    QWidget(parent),
    m_rotate(false)
{
    resize(300,300);
    connect(&timer,SIGNAL(timeout()),this,SLOT(timeout()));
    timer.start(40);
}

void Widget::timeout()
{
    m_rotate =true;
    update();
}

void Widget::paintEvent(QPaintEvent *)
{
    static int rotate = 0;
    QPainter painter(this);
    painter.setRenderHint(QPainter::Antialiasing,true);
    painter.translate(width()/2,height()/2);

    if(m_rotate)
    {
        rotate = (rotate+5)%360;
        m_rotate =false;
    }

运行结果：
