随着AI服务器、GPU、数据中心、交换机以及高速存储持续向PCIe 6.0演进，PCIe链路速率已从32 GT/s提升至64 GT/s，PAM4信号、FEC纠错以及更严格的眼图要求，使一致性验证难度成倍增加。
对于研发团队来说，真正的挑战往往不是"不会测"，而是：
- PCIe 6.0测试设备采购周期长
- 高带宽示波器价格昂贵
- 一个项目需要多台不同仪器协同工作
- 项目验证集中，设备利用率并不高
因此，越来越多企业开始采用仪器租赁模式 ，在项目关键节点快速获得所需设备，缩短验证周期，降低测试成本。针对PCIe 5.0/6.0一致性测试，益莱储提供包括BERT误码率测试仪、高带宽实时示波器 等完整测试平台，可满足从发射端（Tx）、接收端（Rx）到信号完整性分析等多个测试环节。
PCIe一致性测试通常可以分为几个阶段：
信号产生 → 发射端测试（Tx）→ 接收端测试（Rx）→ 抖动分析 → 误码率验证 → 协议验证
一、信号产生与接收端（Rx）压力测试
推荐仪器1：Keysight M8040A / M8050A 高性能BERT
M8040A是高度集成的BERT，支持PCIe 6.0/5.0/4.0等高速数字接口的PHY层表征与一致性测试，64 GBaud PAM4信号发生、内置去加重与均衡、集成校准的RJ/PJ/SJ/BUJ/clk/2抖动注入。
M8050A则是面向PCIe 7.0的下一代BERT：符号率2 GBd至120 GBd，支持NRZ/PAM3/PAM4/PAM6/PAM8，跳变时间<5 ps，RMS固有随机抖动<100 fs，配合M8042A码型发生器与M8043A误码分析仪，可完整覆盖128 GT/s PCIe 7.0接收机压力校准。 软件许可证可升级功能，意味着你租到的不仅是一台硬件，更是可持续扩展的测试能力。

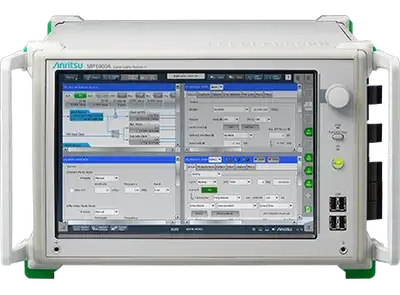

推荐仪器2：Anritsu MP1900A 信号质量分析仪
8插槽模块化高性能BERT，单台即可覆盖PCIe 3.0至6.0的Rx测试（PCIe 7.0方案已发布），并获PCI-SIG批准用于PCIe G3/G4 Rx测试。配合实时示波器自动校准压力信号、执行抖动容限测量，支持链路训练（Link Training）与LTSSM分析，是PCIe接收端一致性测试的"老牌主力"。
二、抖动分析与发射端（Tx）信号完整性
推荐仪器1：Tektronix DPS75004SX（50 GHz）/ DPS75904SX（59 GHz）
高带宽PCIe信号调试平台，应用于Tx Compliance、SI Debug、高速信号分析。DPS75004SX具备50 GHz实时带宽与极低本底噪声；DPS75904SX的59 GHz更高带宽能更准确捕获PCIe 6.0 PAM4信号细节，满足先进封装、高速服务器及AI芯片研发需求。主要承担Tx眼图、抖动、上升时间、电压摆幅、通道影响的精准测量。
推荐仪器2：UXR0504B、UXR0594B、UXR0254AP（可升110GHz）
UXR系列凭借≥50GHz实时带宽、业界领先的低底噪（~0.5 mVrms）、~25 fs级本底抖动、10位高分辨率ADC、每通道最高2 Gpts存储深度，真正成为"物理层显微镜"：精准分析串扰、反射、阻抗不连续；执行眼图模板、抖动分解（RJ/DJ）、TDECQ等合规测试；在PAM4时代同时看清三个眼图。
- UXR0504B，50 GHz），4通道256 GSa/s，PCIe、PAM4、5G、先进雷达的理想选择；
- UXR0594B，59 GHz，捕获最复杂瞬态信号，PCIe 6.0/7.0、DDR5、SerDes必备；
- UXR0254AP 25 GHz，软件许可证升级至110 GHz 4通道25 GHz，AP版许可证密钥可升级到110 GHz，为未来标准演进预留关键工程安全边界。
总的来讲，PCIe正快速迈向64 GT/s甚至更高速率，对测试平台提出了更高要求。无论是BERT误码率测试，还是高带宽实时示波器分析，选择合适的测试设备，都是保障产品顺利通过一致性验证的重要基础。
益莱储提供覆盖PCIe 5.0、PCIe 6.0及下一代高速接口的测试测量设备租赁服务，涵盖Keysight、Tektronix、Anritsu等主流品牌，支持短租、长租及项目租赁，并提供经过校准的设备和专业技术支持，帮助企业快速搭建测试平台，缩短研发周期，降低设备投入成本。
